YAMAHA PW50 2008 Betriebsanleitungen (in German)

5PG-28199-87
PW50(X)
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
BEDIENUNGSANLEITUNG

YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.4–1.1×1 !
(E, F, G) PRINTED ON RECYCLED PAPER
AUF RECYCLINGPAPIER GEDRUCKT IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2007.4–1.1×1 !
(E, F, G) PRINTED ON RECYCLED PAPER
AUF RECYCLINGPAPIER GEDRUCKT IMPRIMÉ SUR PAPIER RECYCLÉ

5PG-28199-87-G0PW50(X)
BEDIENUNGSANLEITUNG

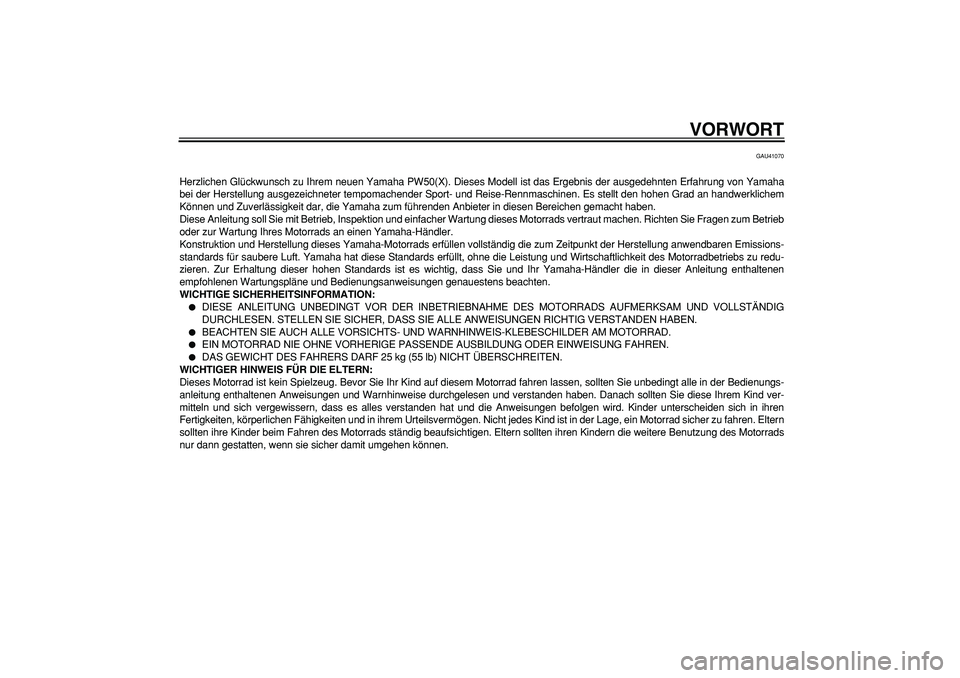

VORWORT
GAU41070
Herzlichen Glückwunsch zu Ihrem neuen Yamaha PW50(X). Dieses Modell ist das Ergebnis der ausgedehnten Erfahrung von Yamaha
bei der Herstellung ausgezeichneter tempomachender Sport- und Reise-Rennmaschinen. Es stellt den hohen Grad an handwerklichem
Können und Zuverlässigkeit dar, die Yamaha zum führenden Anbieter in diesen Bereichen gemacht haben.
Diese Anleitung soll Sie mit Betrieb, Inspektion und einfacher Wartung dieses Motorrads vertraut machen. Richten Sie Fragen zum Betrieb
oder zur Wartung Ihres Motorrads an einen Yamaha-Händler.
Konstruktion und Herstellung dieses Yamaha-Motorrads erfüllen vollständig die zum Zeitpunkt der Herstellung anwendbaren Emissions-
standards für saubere Luft. Yamaha hat diese Standards erfüllt, ohne die Leistung und Wirtschaftlichkeit des Motorradbetriebs zu redu-
zieren. Zur Erhaltung dieser hohen Standards ist es wichtig, dass Sie und Ihr Yamaha-Händler die in dieser Anleitung enthaltenen
empfohlenen Wartungspläne und Bedienungsanweisungen genauestens beachten.
WICHTIGE SICHERHEITSINFORMATION:

DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORRADS AUFMERKSAM UND VOLLSTÄNDIG
DURCHLESEN. STELLEN SIE SICHER, DASS SIE ALLE ANWEISUNGEN RICHTIG VERSTANDEN HABEN.

BEACHTEN SIE AUCH ALLE VORSICHTS- UND WARNHINWEIS-KLEBESCHILDER AM MOTORRAD.

EIN MOTORRAD NIE OHNE VORHERIGE PASSENDE AUSBILDUNG ODER EINWEISUNG FAHREN.

DAS GEWICHT DES FAHRERS DARF 25 kg (55 lb) NICHT ÜBERSCHREITEN.
WICHTIGER HINWEIS FÜR DIE ELTERN:
Dieses Motorrad ist kein Spielzeug. Bevor Sie Ihr Kind auf diesem Motorrad fahren lassen, sollten Sie unbedingt alle in der Bedienungs-
anleitung enthaltenen Anweisungen und Warnhinweise durchgelesen und verstanden haben. Danach sollten Sie diese Ihrem Kind ver-
mitteln und sich vergewissern, dass es alles verstanden hat und die Anweisungen befolgen wird. Kinder unterscheiden sich in ihren
Fertigkeiten, körperlichen Fähigkeiten und in ihrem Urteilsvermögen. Nicht jedes Kind ist in der Lage, ein Motorrad sicher zu fahren. Eltern
sollten ihre Kinder beim Fahren des Motorrads ständig beaufsichtigen. Eltern sollten ihren Kindern die weitere Benutzung des Motorrads
nur dann gestatten, wenn sie sicher damit umgehen können.

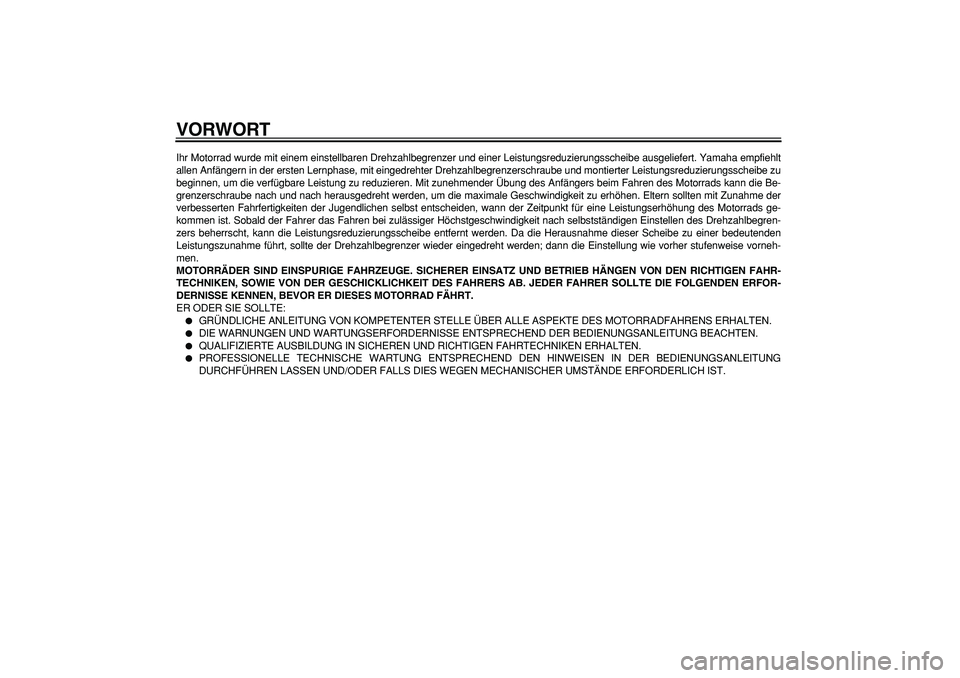

VORWORT
Ihr Motorrad wurde mit einem einstellbaren Drehzahlbegrenzer und einer Leistungsreduzierungsscheibe ausgeliefert. Yamaha empfiehlt
allen Anfängern in der ersten Lernphase, mit eingedrehter Drehzahlbegrenzerschraube und montierter Leistungsreduzierungsscheibe zu
beginnen, um die verfügbare Leistung zu reduzieren. Mit zunehmender Übung des Anfängers beim Fahren des Motorrads kann die Be-
grenzerschraube nach und nach herausgedreht werden, um die maximale Geschwindigkeit zu erhöhen. Eltern sollten mit Zunahme der
verbesserten Fahrfertigkeiten der Jugendlichen selbst entscheiden, wann der Zeitpunkt für eine Leistungserhöhung des Motorrads ge-
kommen ist. Sobald der Fahrer das Fahren bei zulässiger Höchstgeschwindigkeit nach selbstständigen Einstellen des Drehzahlbegren-
zers beherrscht, kann die Leistungsreduzierungsscheibe entfernt werden. Da die Herausnahme dieser Scheibe zu einer bedeutenden
Leistungszunahme führt, sollte der Drehzahlbegrenzer wieder eingedreht werden; dann die Einstellung wie vorher stufenweise vorneh-
men.
MOTORRÄDER SIND EINSPURIGE FAHRZEUGE. SICHERER EINSATZ UND BETRIEB HÄNGEN VON DEN RICHTIGEN FAHR-
TECHNIKEN, SOWIE VON DER GESCHICKLICHKEIT DES FAHRERS AB. JEDER FAHRER SOLLTE DIE FOLGENDEN ERFOR-
DERNISSE KENNEN, BEVOR ER DIESES MOTORRAD FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON KOMPETENTER STELLE ÜBER ALLE ASPEKTE DES MOTORRADFAHRENS ERHALTEN.

DIE WARNUNGEN UND WARTUNGSERFORDERNISSE ENTSPRECHEND DER BEDIENUNGSANLEITUNG BEACHTEN.

QUALIFIZIERTE AUSBILDUNG IN SICHEREN UND RICHTIGEN FAHRTECHNIKEN ERHALTEN.

PROFESSIONELLE TECHNISCHE WARTUNG ENTSPRECHEND DEN HINWEISEN IN DER BEDIENUNGSANLEITUNG
DURCHFÜHREN LASSEN UND/ODER FALLS DIES WEGEN MECHANISCHER UMSTÄNDE ERFORDERLICH IST.

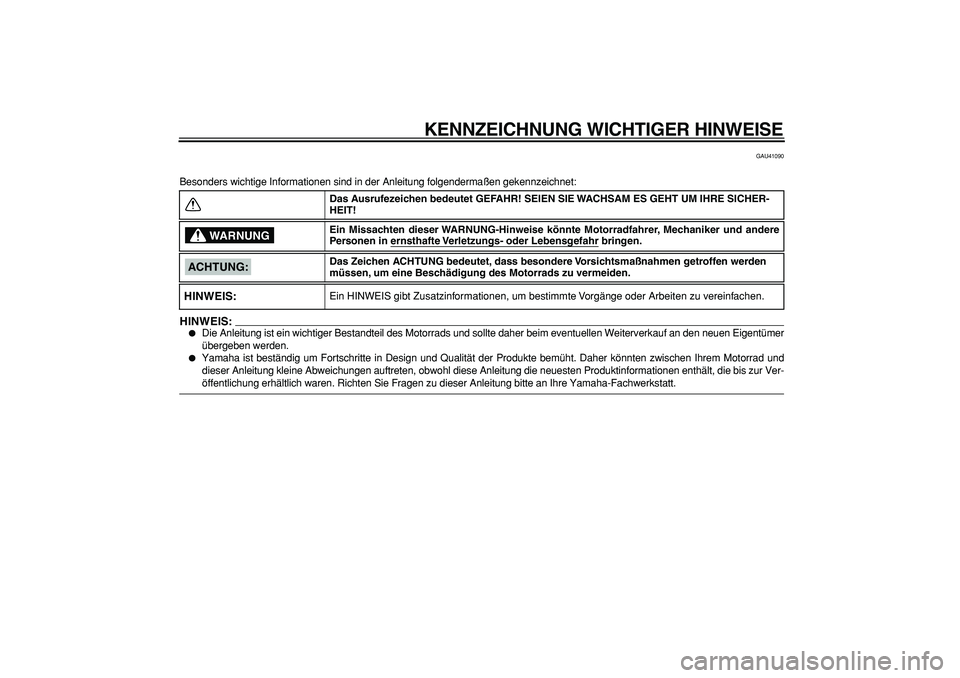

KENNZEICHNUNG WICHTIGER HINWEISE
GAU41090
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
HINWEIS:


Die Anleitung ist ein wichtiger Bestandteil des Motorrads und sollte daher beim eventuellen Weiterverkauf an den neuen Eigentümer
übergeben werden.

Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und
dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Ver-
öffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.
Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Missachten dieser WARNUNG-Hinweise könnte Motorradfahrer, Mechaniker und andere
Personen in ernsthafte
Verletzungs- oder Lebensg
efahr
bringen.
Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrads zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:HINWEIS:

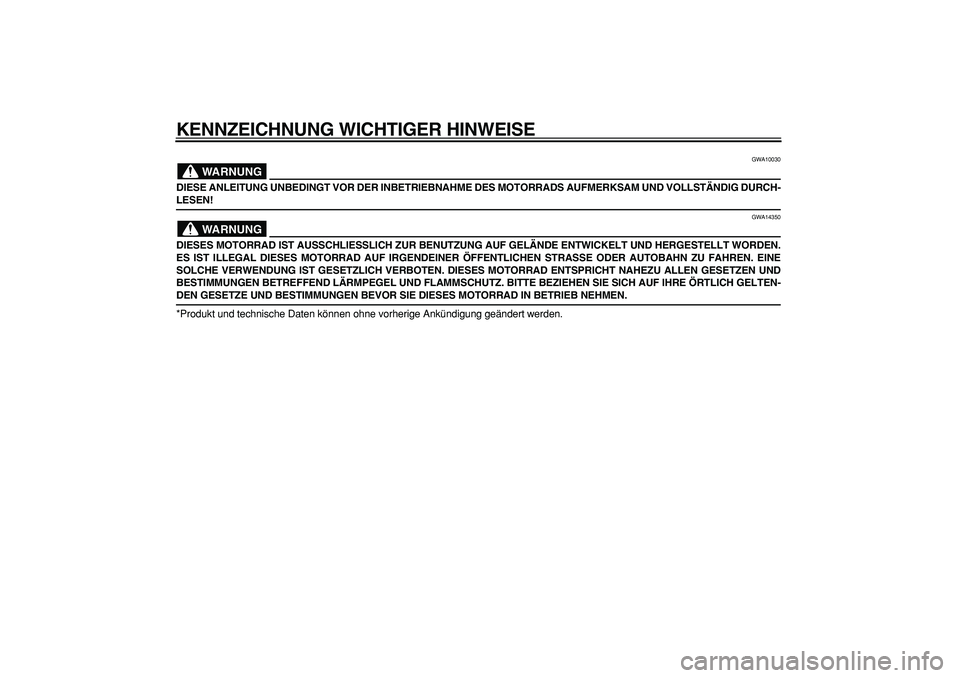

KENNZEICHNUNG WICHTIGER HINWEISE
WARNUNG

GWA10030
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORRADS AUFMERKSAM UND VOLLSTÄNDIG DURCH-
LESEN!
WARNUNG

GWA14350
DIESES MOTORRAD IST AUSSCHLIESSLICH ZUR BENUTZUNG AUF GELÄNDE ENTWICKELT UND HERGESTELLT WORDEN.
ES IST ILLEGAL DIESES MOTORRAD AUF IRGENDEINER ÖFFENTLICHEN STRASSE ODER AUTOBAHN ZU FAHREN. EINE
SOLCHE VERWENDUNG IST GESETZLICH VERBOTEN. DIESES MOTORRAD ENTSPRICHT NAHEZU ALLEN GESETZEN UND
BESTIMMUNGEN BETREFFEND LÄRMPEGEL UND FLAMMSCHUTZ. BITTE BEZIEHEN SIE SICH AUF IHRE ÖRTLICH GELTEN-
DEN GESETZE UND BESTIMMUNGEN BEVOR SIE DIESES MOTORRAD IN BETRIEB NEHMEN.
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.

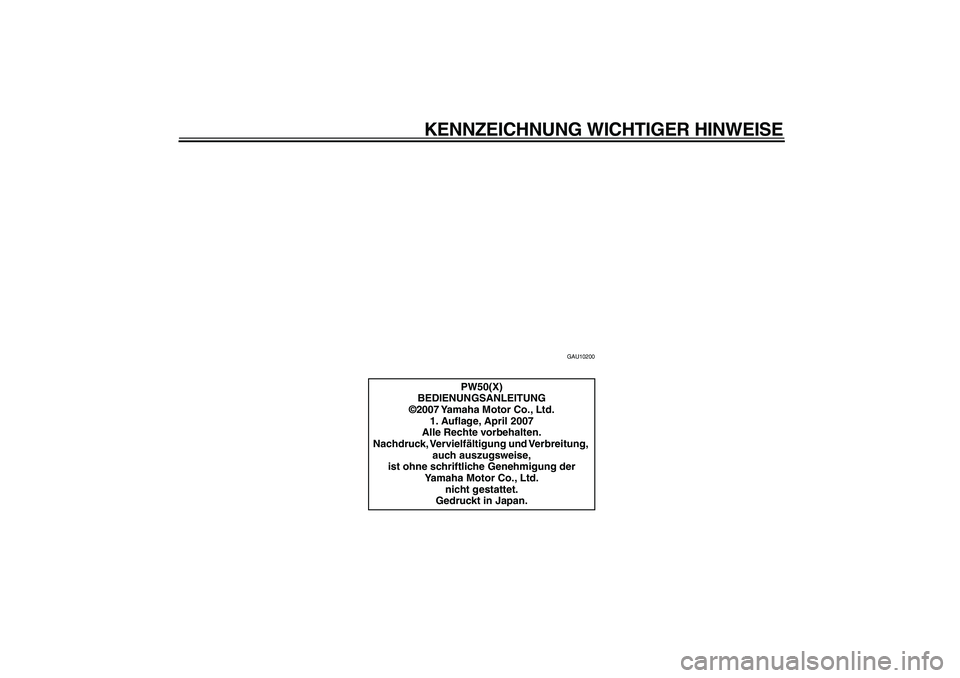

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
PW50(X)
BEDIENUNGSANLEITUNG
©2007 Yamaha Motor Co., Ltd.
1. Auflage, April 2007
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.

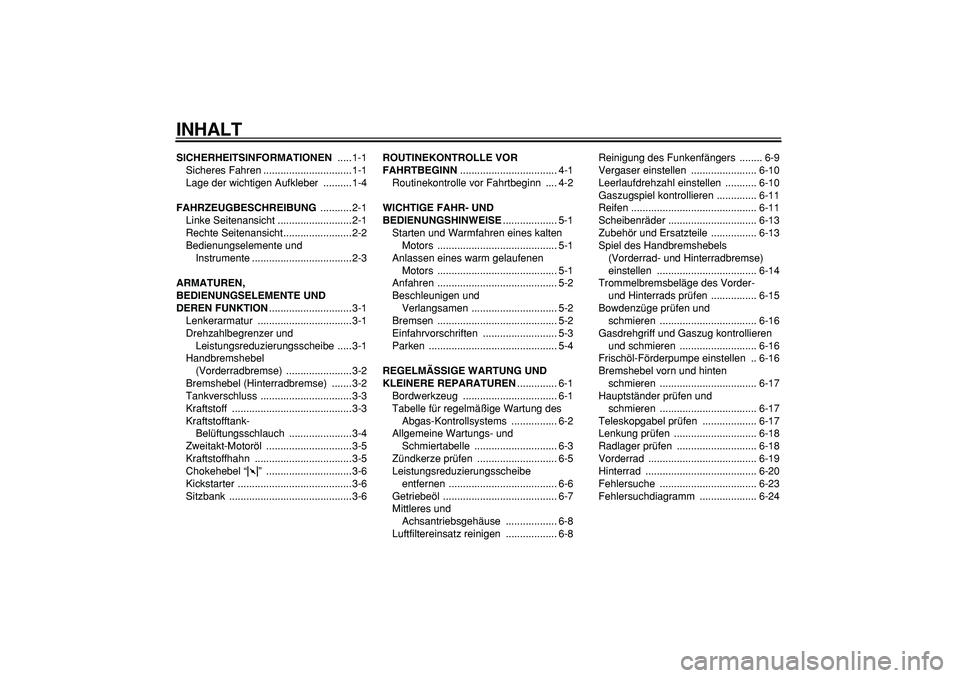

INHALT
SICHERHEITSINFORMATIONEN
.....1-1
Sicheres Fahren ...............................1-1
Lage der wichtigen Aufkleber ..........1-4
FAHRZEUGBESCHREIBUNG
...........2-1
Linke Seitenansicht ..........................2-1
Rechte Seitenansicht........................2-2
Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
.............................3-1
Lenkerarmatur .................................3-1
Drehzahlbegrenzer und
Leistungsreduzierungsscheibe .....3-1
Handbremshebel
(Vorderradbremse) .......................3-2
Bremshebel (Hinterradbremse) .......3-2
Tankverschluss ................................3-3
Kraftstoff ..........................................3-3
Kraftstofftank-
Belüftungsschlauch ......................3-4
Zweitakt-Motoröl ..............................3-5
Kraftstoffhahn ..................................3-5
Chokehebel “
1
” ..............................3-6
Kickstarter ........................................3-6
Sitzbank ...........................................3-6
ROUTINEKONTROLLE VOR
FAHRTBEGINN
.................................. 4-1
Routinekontrolle vor Fahrtbeginn .... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
................... 5-1
Starten und Warmfahren eines kalten
Motors .......................................... 5-1
Anlassen eines warm gelaufenen
Motors .......................................... 5-1
Anfahren .......................................... 5-2
Beschleunigen und
Verlangsamen .............................. 5-2
Bremsen .......................................... 5-2
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN
.............. 6-1
Bordwerkzeug ................................. 6-1
Tabelle für regelmäßige Wartung des
Abgas-Kontrollsystems ................ 6-2
Allgemeine Wartungs- und
Schmiertabelle ............................. 6-3
Zündkerze prüfen ............................ 6-5
Leistungsreduzierungsscheibe
entfernen ...................................... 6-6
Getriebeöl ........................................ 6-7
Mittleres und
Achsantriebsgehäuse .................. 6-8
Luftfiltereinsatz reinigen .................. 6-8Reinigung des Funkenfängers ........ 6-9
Vergaser einstellen ....................... 6-10
Leerlaufdrehzahl einstellen ........... 6-10
Gaszugspiel kontrollieren .............. 6-11
Reifen ............................................ 6-11
Scheibenräder ............................... 6-13
Zubehör und Ersatzteile ................ 6-13
Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse)
einstellen ................................... 6-14
Trommelbremsbeläge des Vorder-
und Hinterrads prüfen ................ 6-15
Bowdenzüge prüfen und
schmieren .................................. 6-16
Gasdrehgriff und Gaszug kontrollieren
und schmieren ........................... 6-16
Frischöl-Förderpumpe einstellen .. 6-16
Bremshebel vorn und hinten
schmieren .................................. 6-17
Hauptständer prüfen und
schmieren .................................. 6-17
Teleskopgabel prüfen ................... 6-17
Lenkung prüfen ............................. 6-18
Radlager prüfen ............................ 6-18
Vorderrad ...................................... 6-19
Hinterrad ....................................... 6-20
Fehlersuche .................................. 6-23
Fehlersuchdiagramm .................... 6-24
