ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
2
3
4
5
67
8
9

3. Insérer l’axe de roue par le côté droit.
4. Monter la rondelle et l’écrou d’axe,
puis serrer l’écrou d’axe au couple
spécifié.
5. Brancher le câble de frein sur le
moyeu de roue, puis monter l’écrou de
réglage du jeu du câble.
6. Régler la garde du levier de frein. (Voir
page 6-14.)
7. Replier la béquille centrale afin de re-
poser la roue avant à terre.
8. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
FAU25080
Roue arrière
FAU41082
Dépose de la roue arrière
AVERTISSEMENT

FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.
1. Dresser la moto sur sa béquille centra-
le.
2. Déposer la selle. (Voir page 3-7.)
3. Déposer la vis du pot d’échappement
et les rondelles.
AVERTISSEMENT!
Toujours laisser refroidir le systè-
me d’échappement avant de tou-
cher un de ses organes.
[FWA14581]
4. Faire glisser la bride ressort vers le
bas, puis déposer le pot d’échappe-
ment.
1. Retenue
Couple de serrage :
Écrou d’axe :
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1

1. Pot d’échappement
2. Rondelle
3. Vis du pot d’échappement
4. Bride ressort
3
1
24

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

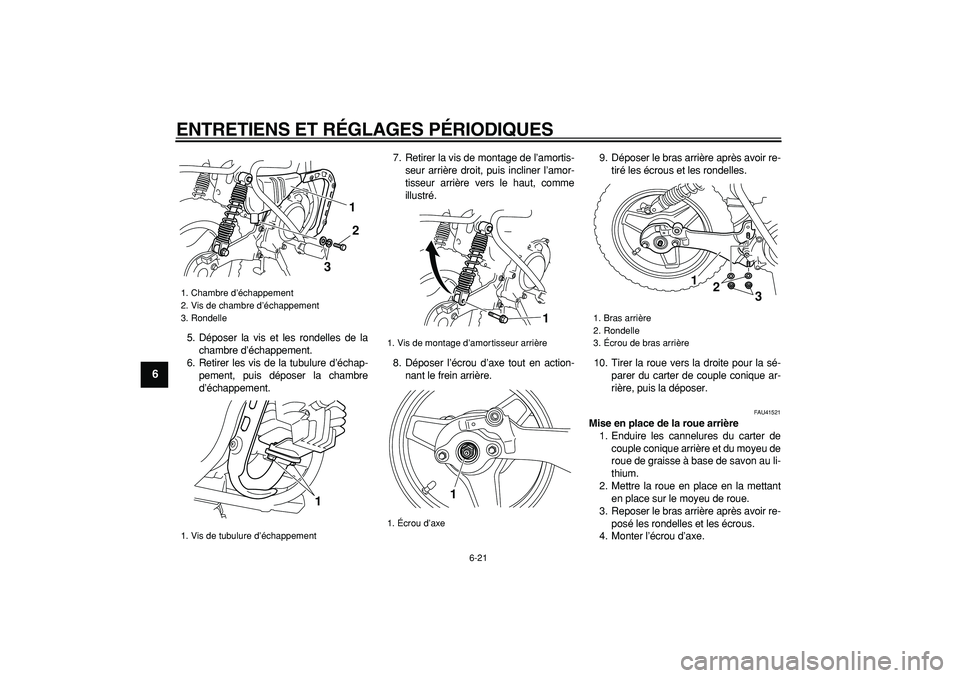

6-21
1
2
3
4
5
6
7
8
9

5. Déposer la vis et les rondelles de la
chambre d’échappement.
6. Retirer les vis de la tubulure d’échap-
pement, puis déposer la chambre
d’échappement.7. Retirer la vis de montage de l’amortis-
seur arrière droit, puis incliner l’amor-
tisseur arrière vers le haut, comme
illustré.
8. Déposer l’écrou d’axe tout en action-
nant le frein arrière.9. Déposer le bras arrière après avoir re-
tiré les écrous et les rondelles.
10. Tirer la roue vers la droite pour la sé-
parer du carter de couple conique ar-
rière, puis la déposer.
FAU41521
Mise en place de la roue arrière
1. Enduire les cannelures du carter de
couple conique arrière et du moyeu de
roue de graisse à base de savon au li-
thium.
2. Mettre la roue en place en la mettant
en place sur le moyeu de roue.
3. Reposer le bras arrière après avoir re-
posé les rondelles et les écrous.
4. Monter l’écrou d’axe.
1. Chambre d’échappement
2. Vis de chambre d’échappement
3. Rondelle
1. Vis de tubulure d’échappement
2 1
31

1. Vis de montage d’amortisseur arrière
1. Écrou d’axe
1
1

1. Bras arrière
2. Rondelle
3. Écrou de bras arrière
1
2
3

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
2
3
4
5
67
8
9

5. Poser l’amortisseur arrière droit en re-
montant la vis de montage.
6. Serrer l’écrou d’axe au couple spécifié
tout en actionnant le frein arrière.
7. Serrer les écrous de bras arrière et la
vis de montage de l’amortisseur arriè-
re à leur couple spécifique.
8. Remonter la chambre d’échappement,
puis les vis de la tubulure d’échappe-
ment.
9. Reposer les rondelles et la vis de la
chambre d’échappement.
10. Serrer les vis de la tubulure d’échap-
pement et la vis de la chambre
d’échappement à leur couple spécifi-
que.11. Reposer le pot d’échappement en fai-
sant glisser la bride ressort à sa place
d’origine, puis en remontant les ron-
delles et la vis du pot d’échappement.
N.B.

Bien veiller à monter la bride ressort de sor-
te que son côté muni de la saillie soit dirigé
vers l’intérieur.
12. Serrer la vis du pot d’échappement au
couple spécifié.
13. Régler la garde du levier de frein. (Voirpage 6-14.)
14. Remettre la selle en place.
Couples de serrage :
Écrou d’axe :
60 Nm (6.0 m·kgf, 43.4 ft·lbf)
Écrou de bras arrière :
28.5 Nm (2.9 m·kgf, 20.6 ft·lbf)
Vis de montage d’amortisseur
arrière :
22.5 Nm (2.3 m·kgf, 16.3 ft·lbf)
Couples de serrage :
Vis de tubulure d’échappement :
8.5 Nm (0.9 m·kgf, 6.1 ft·lbf)
Vis de chambre d’échappement :
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)

1. Chambre d’échappement
2. Bride ressort
3. Pot d’échappement
Couple de serrage :
Vis du pot d’échappement :
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)
1
2
3

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
1
2
3
4
5
6
7
8
9

FAU25851
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT

FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
2
3
4
5
67
8
9

FAU25972

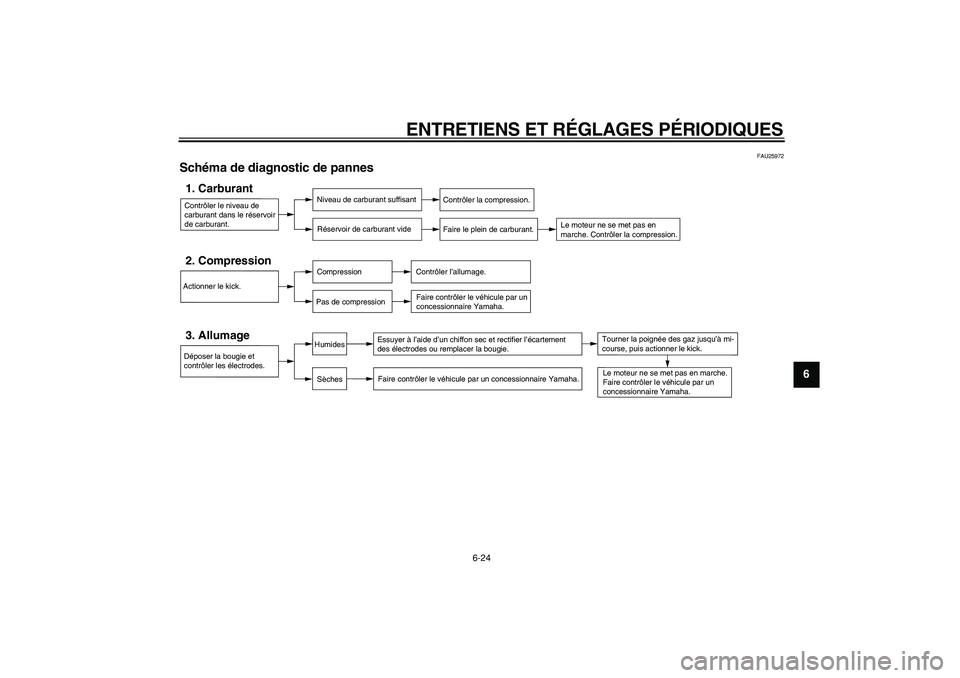

Schéma de diagnostic de pannes
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le kick.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le kick.

7-1
1
2
3
4
5
6
7
8
9

SOIN ET REMISAGE DE LA MOTO
FAU37833
Remarque concernant les pièces
de couleur mate
ATTENTION

FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU40633
Soin
Un des attraits incontestés d’une moto rési-
de dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints et les axes de roue.Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION

FCA10771

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage incorrect risque d’en-
dommager les pièces en plastique,
telles que caches et carénages,
pare-brise, les lentilles de phare ou
d’instrument, etc. Nettoyer les piè-
ces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.

Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou

SOIN ET REMISAGE DE LA MOTO

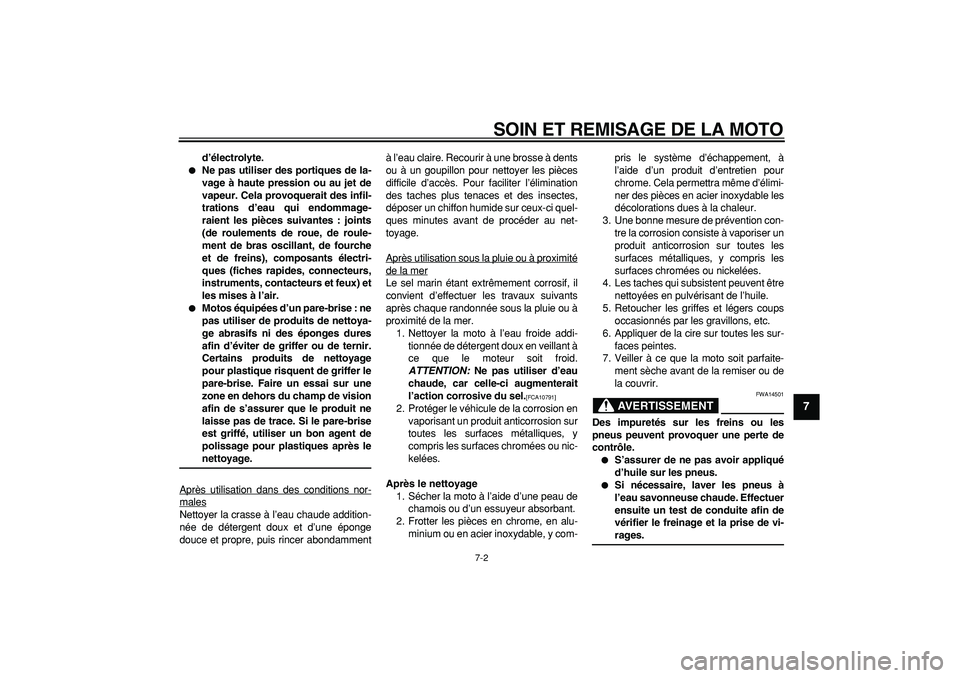

7-2
2
3
4
5
6
78
9

d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.

Motos équipées d’un pare-brise : ne
pas utiliser de produits de nettoya-
ge abrasifs ni des éponges dures
afin d’éviter de griffer ou de ternir.
Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondammentà l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie ou à proximité
de la merLe sel marin étant extrêmement corrosif, il
convient d’effectuer les travaux suivants
après chaque randonnée sous la pluie ou à
proximité de la mer.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION:
Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.

[FCA10791]

2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y
compris les surfaces chromées ou nic-
kelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
3. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
4. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les sur-
faces peintes.
7. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT

FWA14501
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.

S’assurer de ne pas avoir appliqué
d’huile sur les pneus.

Si nécessaire, laver les pneus à
l’eau savonneuse chaude. Effectuer
ensuite un test de conduite afin de
vérifier le freinage et la prise de vi-
rages.

SOIN ET REMISAGE DE LA MOTO
7-3
1
2
3
4
5
6
7
8
9
ATTENTION

FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.

Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.
FAU40643
Remisage
Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.
ATTENTION

FCA10810

Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet
de carburant disposant d’une position
“S” (fermé) : Tourner la manette du ro-
binet de carburant à la position “S”.
3. Vidanger la cuve du carburateur endévissant la vis de vidange afin de pré-
venir toute accumulation de dépôts.
Verser le carburant ainsi vidangé dans
le réservoir de carburant.
4. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dégra-
de.
5. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette derniè-
re sur la culasse de sorte que ses
électrodes soient mises à la mas-
se. (Cette technique permettra de
limiter la production d’étincelles à
l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT! Avant de fai-

SOIN ET REMISAGE DE LA MOTO
7-4
2
3
4
5
6
78
9

re tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]

6. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille cen-
trale.
7. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
8. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
N.B.

Effectuer toutes les réparations né-
cessaires avant de remiser la moto.

8-1
1
2
3
4
5
6
7
8
9

CARACTÉRISTIQUES
FAU2633P
Dimensions:
Longueur hors tout:
1245 mm (49.0 in)
Largeur hors tout:
575 mm (22.6 in)
Hauteur hors tout:
715 mm (28.1 in)
Hauteur de la selle:
485 mm (19.1 in)
Empattement:
855 mm (33.7 in)
Garde au sol:
105 mm (4.13 in)
Rayon de braquage minimum:
1300 mm (51.2 in)
Poids:
Avec huile et carburant:
39.0 kg (86 lb)
Niveau sonore et vibratoire:
Niveau sonore (77/311/CEE):
75.1 dB(A)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Vibrations au niveau de la selle (EN1032,
ISO5008):
0.5 m/s
2

maximum
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)Vibrations au niveau du guidon (EN1032,
ISO5008):
2.5 m/s
2

maximum
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Moteur:
Type de moteur:
Refroidissement par air, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
49.0 cm
3

Alésage
×
course:
40.0
×
39.2 mm (1.57
×
1.54 in)
Taux de compression:
6.00 :1
Système de démarrage:
Kick
Système de graissage:
Lubrification séparée (Yamaha Autolube)

Huile moteur:
Type:
YAMALUBE 2 ou huile moteur 2 temps
(grade JASO FC ou ISO EG-C ou EG-D)
Quantité d’huile moteur:
Quantité:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Huile de boîte de vitesses:
Type:
YAMALUBE 4 (10W-40) ou SAE 10W-40
Changement d’huile:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment (AUT)(BEL)(CAN)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)
(NOR)(PRT)(SWE)(ZAF)
Essence sans plomb exclusivement
(AUS)(NZL)
Capacité du réservoir:
2.0 L (0.53 US gal, 0.44 Imp.gal)
Carburateur:
Fabricant:
MIKUNI
Modèle
×
quantité:
VM12SC x 1
Bougie(s):
Fabricant/modèle:
NGK/BP4HS (AUS)(NZL)
NGK/BPR4HS
(AUT)(BEL)(CAN)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)
(NOR)(PRT)(SWE)(ZAF)
Fabricant/modèle:
DENSO/W14FPL (AUS)(NZL)
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, centrifuge automatique
