YAMAHA PW50 2010 Notices Demploi (in French)

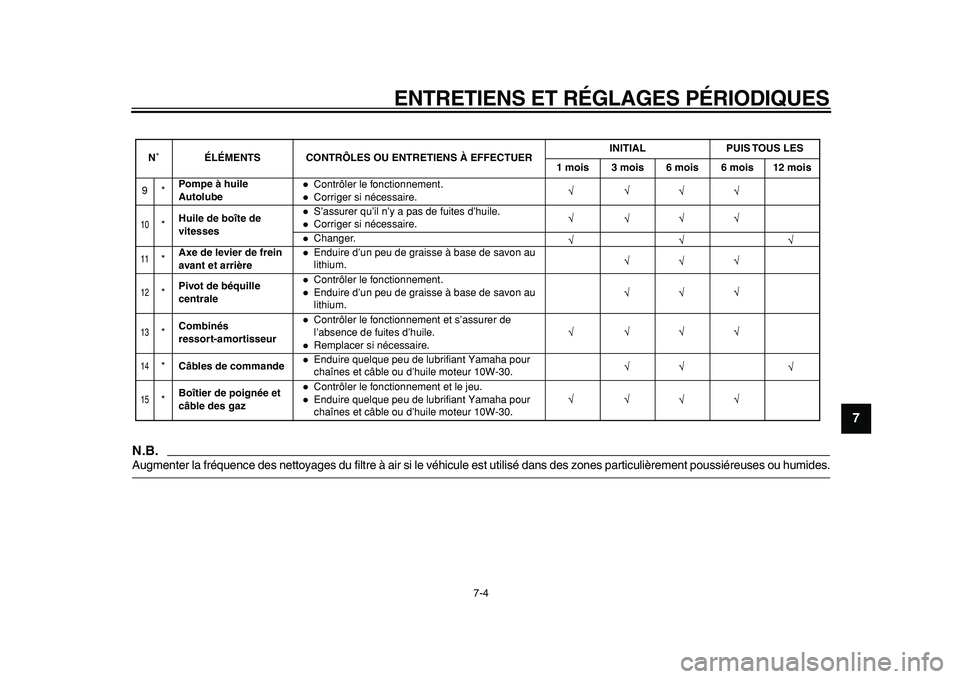

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-4
2
3
4
5
6
78
9
N.B.

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou humides.
9*Pompe à huile
Autolube
Contrôler le fonctionnement.Corriger si nécessaire.
10
*Huile de boîte de
vitesses
S’assurer qu’il n’y a pas de fuites d’huile.Corriger si nécessaire.Changer.
11
*Axe de levier de frein
avant et arrière
Enduire d’un peu de graisse à base de savon au
lithium.
Enduire d’un peu de graisse à base de savon au
lithium.
12
*Pivot de béquille
centrale
Contrôler le fonctionnement.
13
*Combinés
ressort-amortisseur
Contrôler le fonctionnement et s’assurer de
l’absence de fuites d’huile.Remplacer si nécessaire.
14
*Câbles de commande
Enduire quelque peu de lubrifiant Yamaha pour
chaînes et câble ou d’huile moteur 10W-30.
15
*Boîtier de poignée et
câble des gaz
Contrôler le fonctionnement et le jeu.Enduire quelque peu de lubrifiant Yamaha pour
chaînes et câble ou d’huile moteur 10W-30. N˚ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUERINITIAL PUIS TOUS LES
1 mois 3 mois 6 mois 6 mois 12 mois

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-5
1
2
3
4
5
6
7
8
9

FAU19603

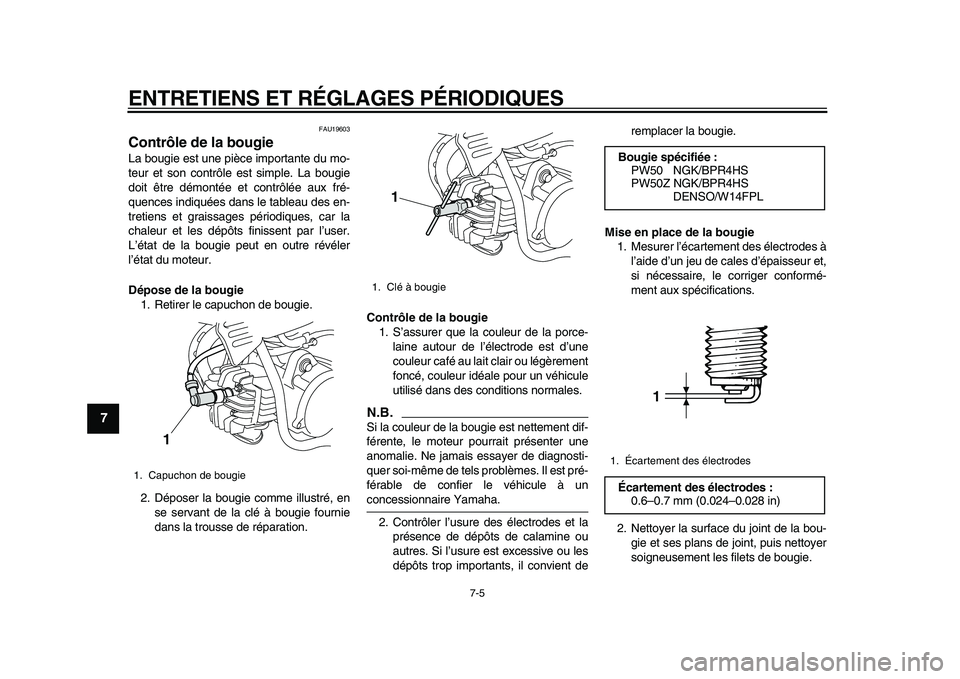

Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.

Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un
concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient deremplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
1. Capuchon de bougie
1

1. Clé à bougie
1

Bougie spécifiée :
PW50


NGK/BPR4HS
PW50Z NGK/BPR4HS



DENSO/W14FPL
1.Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-6
2
3
4
5
6
78
9

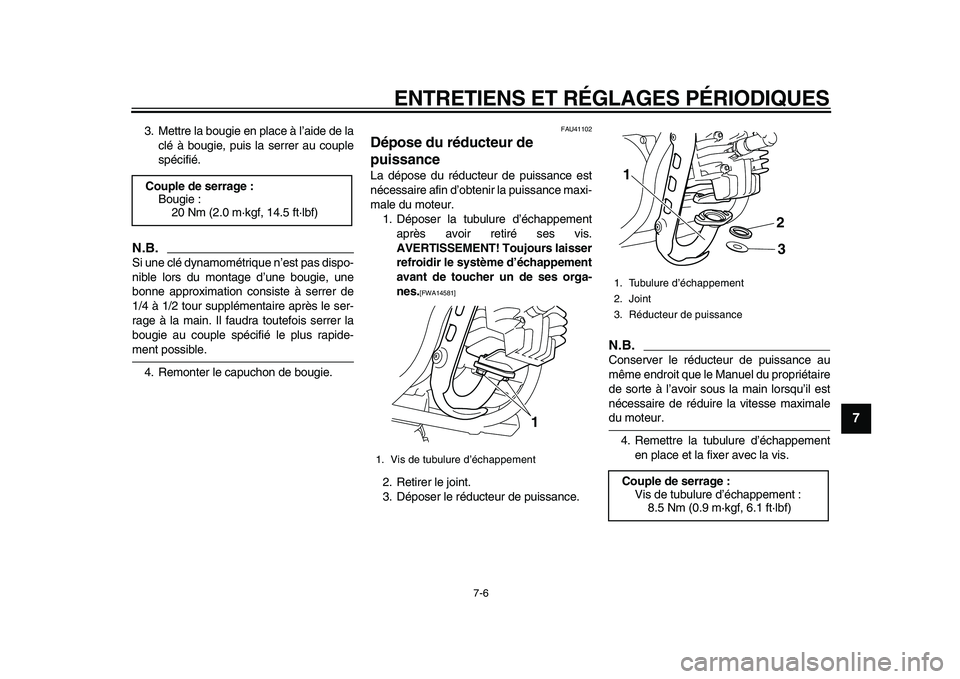

3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.

Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bougie.
FAU41102
Dépose du réducteur de
puissance
La dépose du réducteur de puissance est
nécessaire afin d’obtenir la puissance maxi-
male du moteur.
1. Déposer la tubulure d’échappement
après avoir retiré ses vis.
AVERTISSEMENT! Toujours laisser
refroidir le système d’échappement
avant de toucher un de ses orga-
nes.
[FWA14581]

2. Retirer le joint.
3. Déposer le réducteur de puissance.
N.B.

Conserver le réducteur de puissance au
même endroit que le Manuel du propriétaire
de sorte à l’avoir sous la main lorsqu’il est
nécessaire de réduire la vitesse maximale
du moteur.
4. Remettre la tubulure d’échappement
en place et la fixer avec la vis.
Couple de serrage :
Bougie :
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1. Vis de tubulure d’échappement
1

1. Tubulure d’échappement
2. Joint
3. Réducteur de puissance
Couple de serrage :
Vis de tubulure d’échappement :
8.5 Nm (0.9 m·kgf, 6.1 ft·lbf)
1
23

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-7
1
2
3
4
5
6
7
8
9

FAU40892

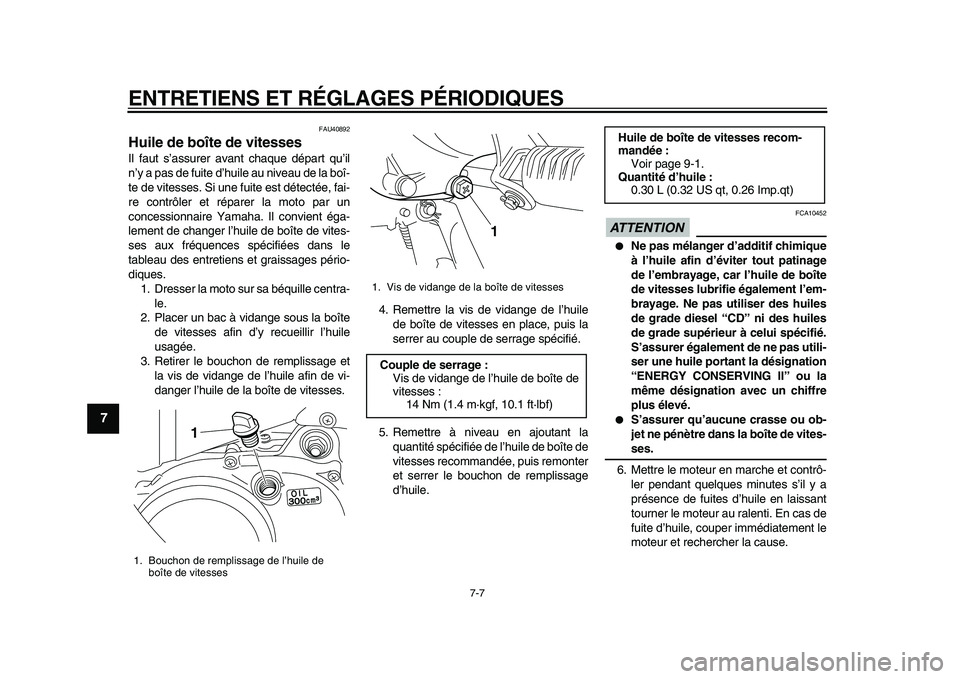

Huile de boîte de vitesses
Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau de la boî-
te de vitesses. Si une fuite est détectée, fai-
re contrôler et réparer la moto par un
concessionnaire Yamaha. Il convient éga-
lement de changer l’huile de boîte de vites-
ses aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Dresser la moto sur sa béquille centra-
le.
2. Placer un bac à vidange sous la boîte
de vitesses afin d’y recueillir l’huile
usagée.
3. Retirer le bouchon de remplissage et
la vis de vidange de l’huile afin de vi-
danger l’huile de la boîte de vitesses.4. Remettre la vis de vidange de l’huile
de boîte de vitesses en place, puis la
serrer au couple de serrage spécifié.
5. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile de boîte de
vitesses recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
ATTENTION

FCA10452

Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile de boîte
de vitesses lubrifie également l’em-
brayage. Ne pas utiliser des huiles
de grade diesel “CD” ni des huiles
de grade supérieur à celui spécifié.
S’assurer également de ne pas utili-
ser une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.

S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans la boîte de vites-
ses.
6. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissant
tourner le moteur au ralenti. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
1. Bouchon de remplissage de l’huile de
boîte de vitesses
1

1. Vis de vidange de la boîte de vitesses
Couple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
14 Nm (1.4 m·kgf, 10.1 ft·lbf)
1
Huile de boîte de vitesses recom-
mandée :
Voir page 9-1.
Quantité d’huile :
0.30 L (0.32 US qt, 0.26 Imp.qt)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-8
2
3
4
5
6
78
9

FAU41711

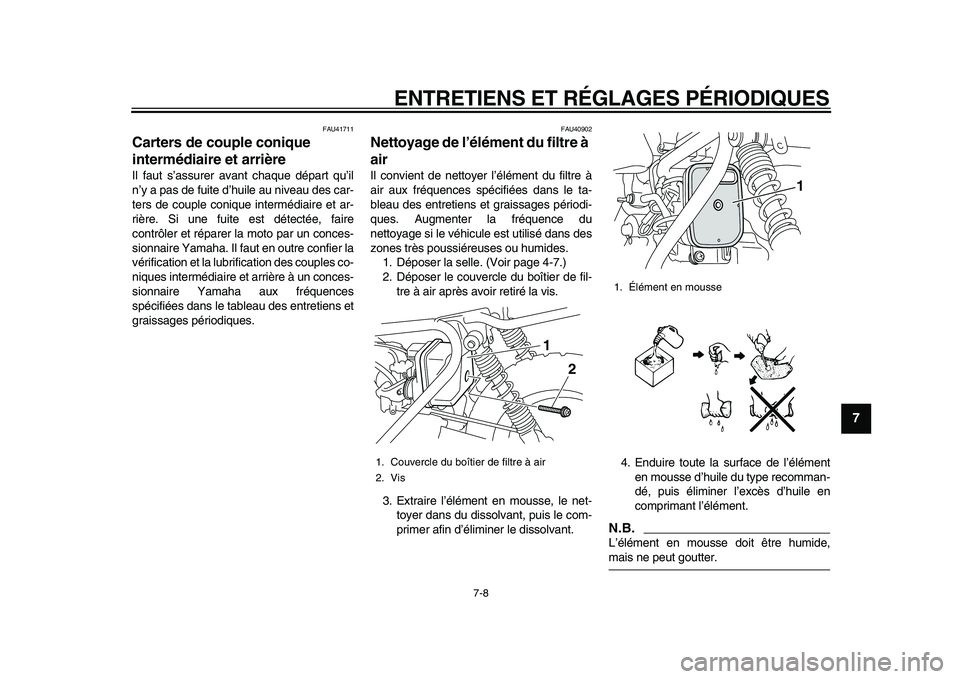

Carters de couple conique
intermédiaire et arrière
Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau des car-
ters de couple conique intermédiaire et ar-
rière. Si une fuite est détectée, faire
contrôler et réparer la moto par un conces-
sionnaire Yamaha. Il faut en outre confier la
vérification et la lubrification des couples co-
niques intermédiaire et arrière à un conces-
sionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU40902
Nettoyage de l’élément du filtre à
air
Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du
nettoyage si le véhicule est utilisé dans des
zones très poussiéreuses ou humides.
1. Déposer la selle. (Voir page 4-7.)
2. Déposer le couvercle du boîtier de fil-
tre à air après avoir retiré la vis.
3. Extraire l’élément en mousse, le net-
toyer dans du dissolvant, puis le com-
primer afin d’éliminer le dissolvant.4. Enduire toute la surface de l’élément
en mousse d’huile du type recomman-
dé, puis éliminer l’excès d’huile en
comprimant l’élément.
N.B.

L’élément en mousse doit être humide,
mais ne peut goutter.
1. Couvercle du boîtier de filtre à air
2. Vis
2 1

1.Élément en mousse
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-9
1
2
3
4
5
6
7
8
9

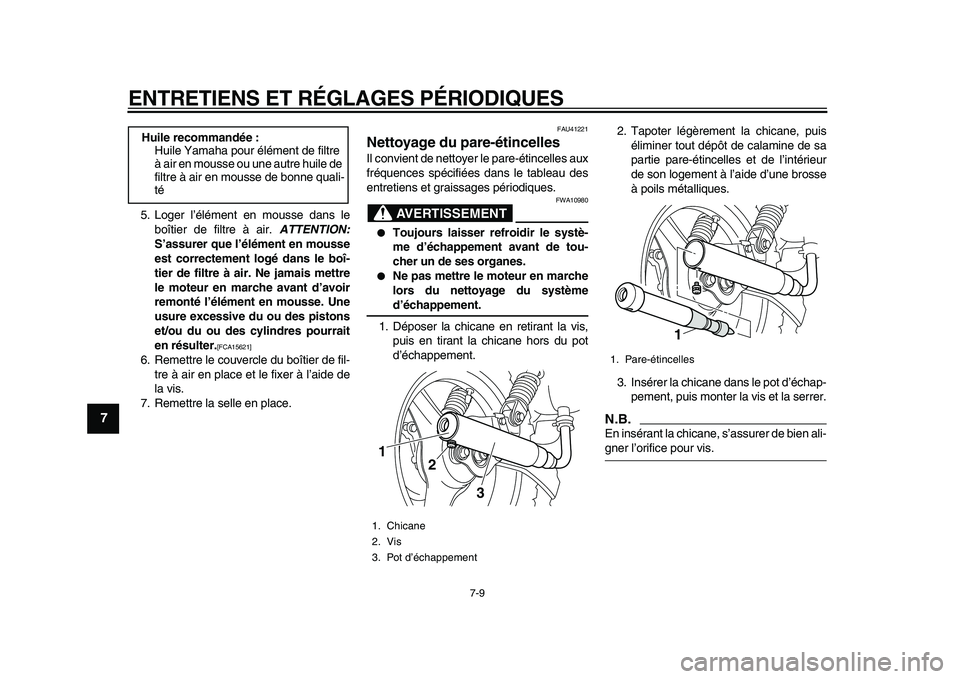

5. Loger l’élément en mousse dans le
boîtier de filtre à air.
ATTENTION:
S’assurer que l’élément en mousse
est correctement logé dans le boî-
tier de filtre à air. Ne jamais mettre
le moteur en marche avant d’avoir
remonté l’élément en mousse. Une
usure excessive du ou des pistons
et/ou du ou des cylindres pourrait
en résulter.
[FCA15621]

6. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
la vis.
7. Remettre la selle en place.
FAU41221
Nettoyage du pare-étincelles
Il convient de nettoyer le pare-étincelles aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
AVERTISSEMENT

FWA10980

Toujours laisser refroidir le systè-
me d’échappement avant de tou-
cher un de ses organes.

Ne pas mettre le moteur en marche
lors du nettoyage du système
d’échappement.
1. Déposer la chicane en retirant la vis,
puis en tirant la chicane hors du pot
d’échappement.2. Tapoter légèrement la chicane, puis
éliminer tout dépôt de calamine de sa
partie pare-étincelles et de l’intérieur
de son logement à l’aide d’une brosse
à poils métalliques.
3. Insérer la chicane dans le pot d’échap-
pement, puis monter la vis et la serrer.
N.B.

En insérant la chicane, s’assurer de bien ali-
gner l’orifice pour vis.
Huile recommandée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile de
filtre à air en mousse de bonne quali-
té
1. Chicane
2. Vis
3. Pot d’échappement
1
2
3

1. Pare-étincelles
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-10
2
3
4
5
6
78
9

FAU39930

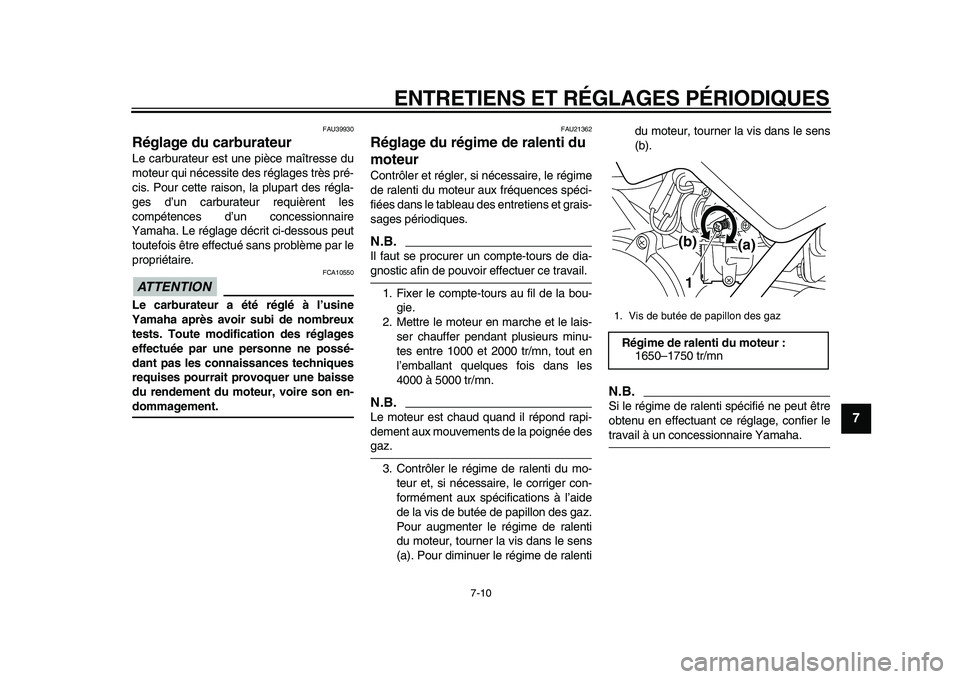

Réglage du carburateur
Le carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des régla-
ges d’un carburateur requièrent les
compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut
toutefois être effectué sans problème par le
propriétaire.
ATTENTION

FCA10550
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute modification des réglages
effectuée par une personne ne possé-
dant pas les connaissances techniques
requises pourrait provoquer une baisse
du rendement du moteur, voire son en-
dommagement.
FAU21362
Réglage du régime de ralenti du
moteur
Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
N.B.

Il faut se procurer un compte-tours de dia-
gnostic afin de pouvoir effectuer ce travail.
1. Fixer le compte-tours au fil de la bou-
gie.
2. Mettre le moteur en marche et le lais-
ser chauffer pendant plusieurs minu-
tes entre 1000 et 2000 tr/mn, tout en
l’emballant quelques fois dans les
4000 à 5000 tr/mn.
N.B.

Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée des
gaz.
3. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger con-
formément aux spécifications à l’aide
de la vis de butée de papillon des gaz.
Pour augmenter le régime de ralenti
du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralentidu moteur, tourner la vis dans le sens
(b).
N.B.

Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1650–1750 tr/mn
1(a) (b)

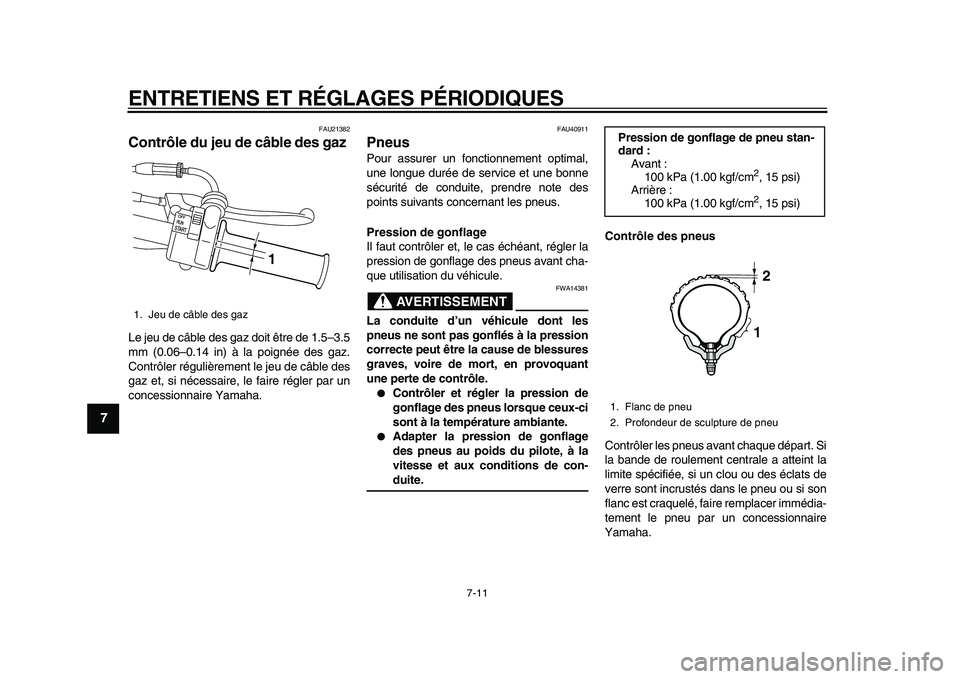

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-11
1
2
3
4
5
6
7
8
9

FAU21382
Contrôle du jeu de câble des gaz
Le jeu de câble des gaz doit être de 1.5–3.5
mm (0.06–0.14 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU40911
Pneus
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT

FWA14381
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.

Adapter la pression de gonflage
des pneus au poids du pilote, à la
vitesse et aux conditions de con-
duite.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
1. Jeu de câble des gaz
1

Pression de gonflage de pneu stan-
dard :
Avant :
100 kPa (1.00 kgf/cm
2

, 15 psi)
Arrière :
100 kPa (1.00 kgf/cm
2

, 15 psi)
1. Flanc de pneu
2. Profondeur de sculpture de pneu
12

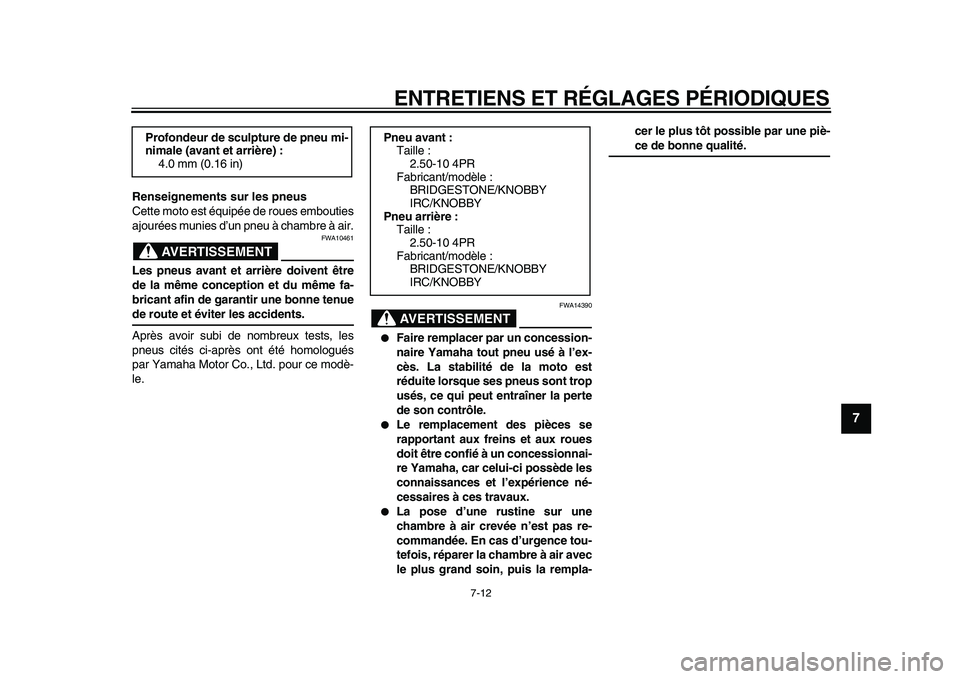

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-12
2
3
4
5
6
78
9

Renseignements sur les pneus
Cette moto est équipée de roues embouties
ajourées munies d’un pneu à chambre à air.
AVERTISSEMENT

FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce modè-
le.
AVERTISSEMENT

FWA14390

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est
réduite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.

Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concessionnai-
re Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-cer le plus tôt possible par une piè-
ce de bonne qualité. Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
4.0 mm (0.16 in)
Pneu avant :
Taille :
2.50-10 4PR
Fabricant/modèle :
BRIDGESTONE/KNOBBY
IRC/KNOBBY
Pneu arrière :
Taille :
2.50-10 4PR
Fabricant/modèle :
BRIDGESTONE/KNOBBY
IRC/KNOBBY

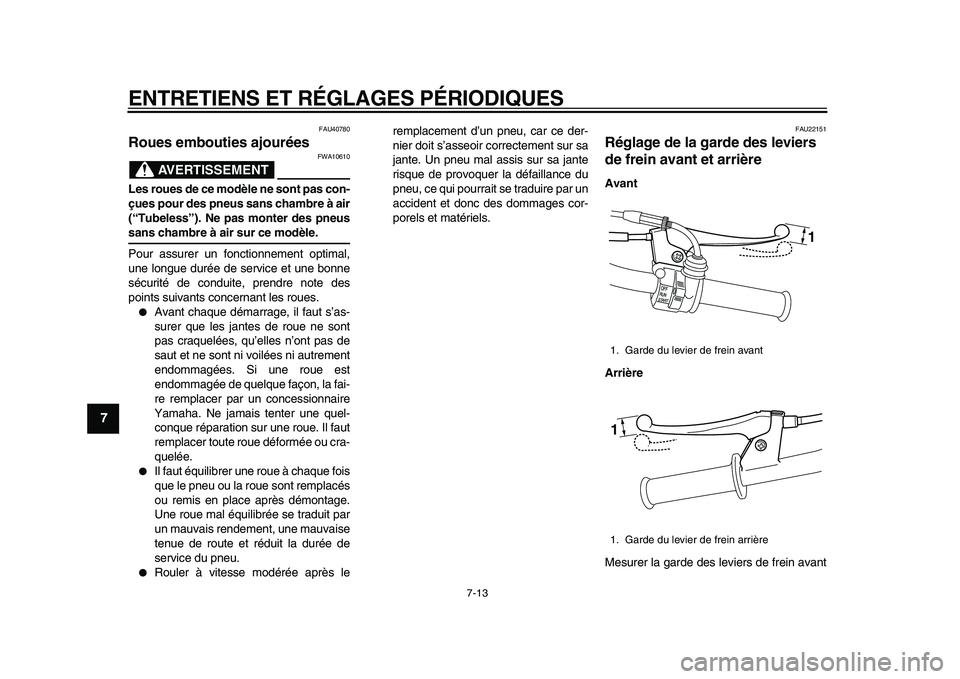

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-13
1
2
3
4
5
6
7
8
9

FAU40780
Roues embouties ajourées
AVERTISSEMENT

FWA10610
Les roues de ce modèle ne sont pas con-
çues pour des pneus sans chambre à air
(“Tubeless”). Ne pas monter des pneus
sans chambre à air sur ce modèle.
Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est
endommagée de quelque façon, la fai-
re remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Il faut
remplacer toute roue déformée ou cra-
quelée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.

Rouler à vitesse modérée après leremplacement d’un pneu, car ce der-
nier doit s’asseoir correctement sur sa
jante. Un pneu mal assis sur sa jante
risque de provoquer la défaillance du
pneu, ce qui pourrait se traduire par un
accident et donc des dommages cor-
porels et matériels.
FAU22151
Réglage de la garde des leviers
de frein avant et arrière
Avant
Arrière
Mesurer la garde des leviers de frein avant
1. Garde du levier de frein avant
1. Garde du levier de frein arrière
1
1
