Regelmäßi ge Wartun g un d Einstellun g
7-19
7
GAU23115
Gasdreh griff un d Gaszu g kont-
rollieren un d schmieren
Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU23121
Frischöl-För derpumpe einstellen
Die Frischöl-Förderpumpe ist ein wichtiger
Bestandteil des Motors und erfordert eine
genaue Einstellung. Deshalb muss die
Frischöl-Förderpumpe in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt geprüft und ggf. eingestellt wer-
den.
U2SA83G0.book Page 19 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-20
7
GAU43634
Vorderra d- und Hinterra d-Han d-
b remshe bel schmieren
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
GAU23193
Hauptstän der prüfen un d
schmieren
Vor jeder Fahrt und in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle prüfen, ob sich der Haupt-
ständer leicht ein- und ausklappen lässt
und ggf. den Klappmechanismus schmie-
ren.
WARNUNG
GWA11302
Falls der Hauptständ er nicht reibung slos
ein- un d aus geklappt wer den kann, las-
sen Sie Ihn von einer Yamaha-Fach-
werkstatt kontrollieren o der reparieren.
An dernfalls könnte der Hauptstän der
d en Bo den berühren und d en Fahrer a b-
lenken, was zu einem möglichen Kont-
rollverlust führen kann.
Empfohlenes S chmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2SA83G0.book Page 20 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-21
7
GAU23273
Teleskopg ab el prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopg ab el nicht g leichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
GAU45512
Lenkun g prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
g en zu vermei den, das Fahrzeu g si-
cher a bstützen, damit es nicht um-
fallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
U2SA83G0.book Page 21 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-22
7
GAU23292
Radla ger prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU24361
Vor derra d
GAU56510
Vorderra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.
1. Das Motorrad auf den Hauptständer stellen.
2. Bremszug an der Radnabe durch Ent- fernen der Einstellmutter für Spiel am
Handbremshebel der Vorderradbrem-
se abnehmen, dann den Seilzug vom
Bremswellenhebel und der Bremsan-
kerplatte entfernen.
3. Die Achsmutter und die Unterleg- scheibe entfernen.
4. Die Radachse herausziehen und dann das Rad herausnehmen.

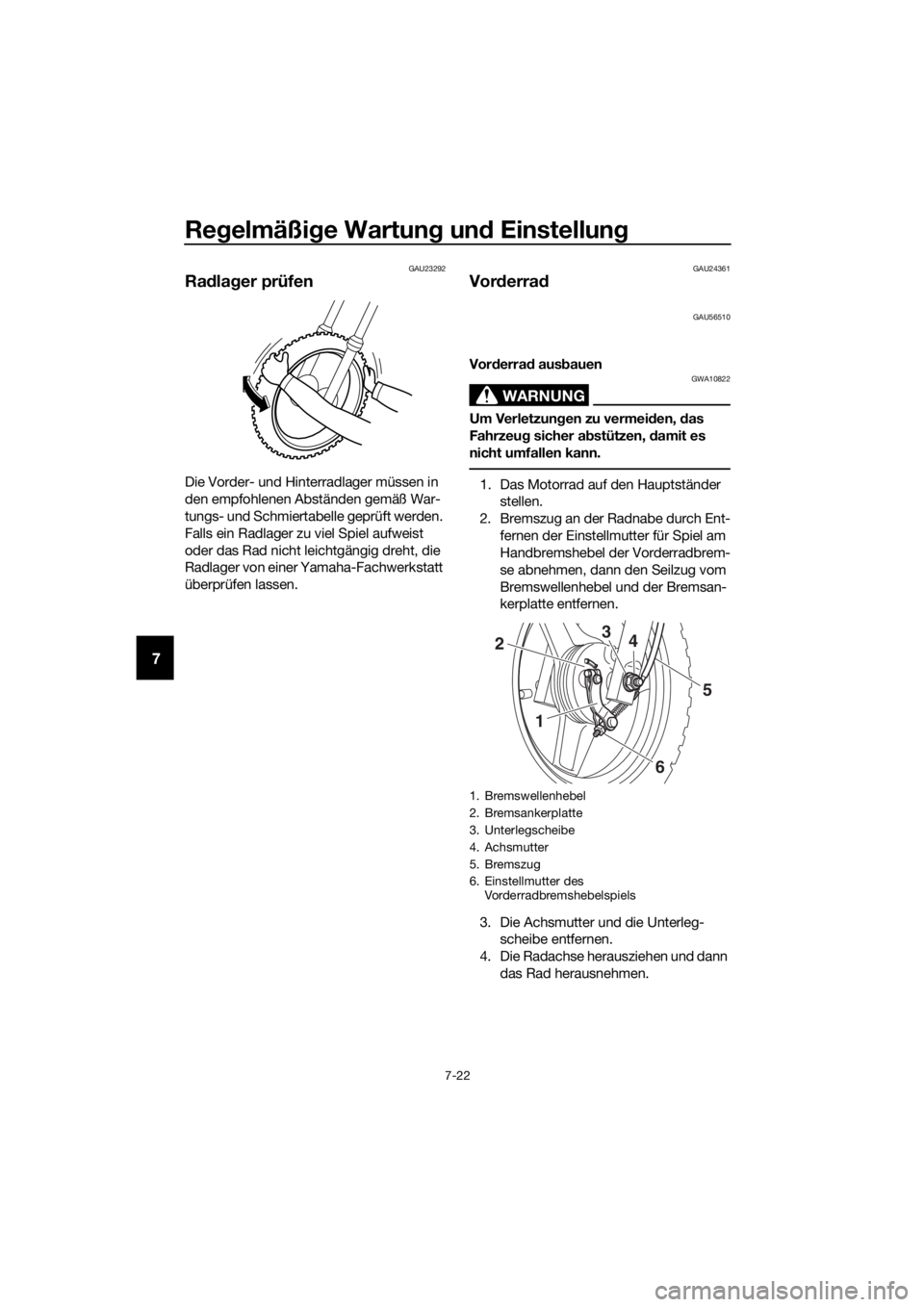

1. Bremswellenhebel
2. Bremsankerplatte
3. Unterlegscheibe
4. Achsmutter
5. Bremszug
6. Einstellmutter des Vorderradbremshebelspiels
5
6
1 3
4
2
U2SA83G0.book Page 22 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-23
7
Vorderra d ein bauen
1. Die Bremsankerplatte wie abgebildet in die Radnabe einbauen.
2. Das Rad zwischen die Gabelholme heben.
HINWEIS
Sicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabel-
rohrs passt.
3. Die Radachse von der rechten Seite her durchstecken.
4. Die Unterlegscheibe und die Achs- mutter anbringen und die Achsmutter
dann vorschriftsmäßig festziehen.
5. Den Bremszug an der Radnabe an- bringen, und dann die Einstellmutter
für das Bremshebelspiel montieren.
6. Das Handbremshebel-Spiel einstel- len. (Siehe Seite 7-16.)
7. Das Motorrad vom Hauptständer her-
unterlassen, sodass das Vorderrad
Bodenkontakt hat.
8. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.

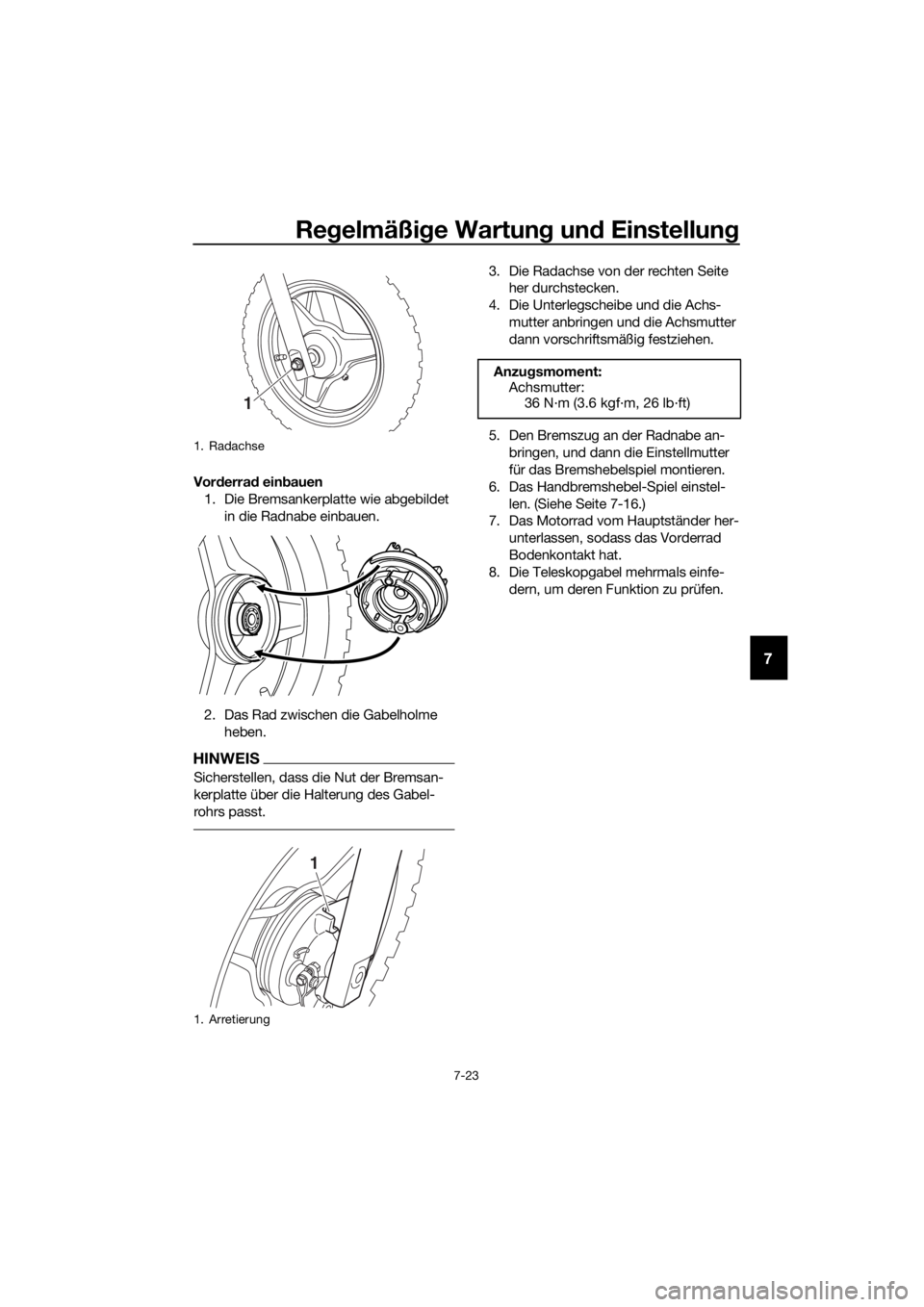

1. Radachse
1. Arretierung
1
1
Anzu gsmoment:
Achsmutter: 36 N·m (3.6 kgf·m, 26 lb·ft)
U2SA83G0.book Page 23 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-24
7
GAU25081
Hinterrad
GAU56822
Hinterrad aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.
1. Das Motorrad auf den Hauptständer stellen.
2. Den Sitz abnehmen. (Siehe Seite 4-8.)
3. Schalldämpfer-Schraube und Unter- legscheiben entfernen. WARNUNG!
Immer warten, b is die Auspuffanla-
g e a bgekühlt ist, bevor Teile der
Auspuffanla ge berührt wer den.

[GWA14582]
4. Die Federklemme nach unten schie- ben, und dann den Schalldämpfer
ausbauen.
5. Auspuffkammer-Schraube und Unter- legscheiben entfernen. 6. Die Abgaskrümmer-Schrauben ent-
fernen, und dann die Auspuffkammer,
die Leistungsreduzierungsscheibe
und die Dichtung ausbauen.
7. Die Befestigungsschraube für Hinter- radfederbein rechts entfernen und
dann den Stoßdämpfer hinten wie ab-
gebildet nach oben neigen.

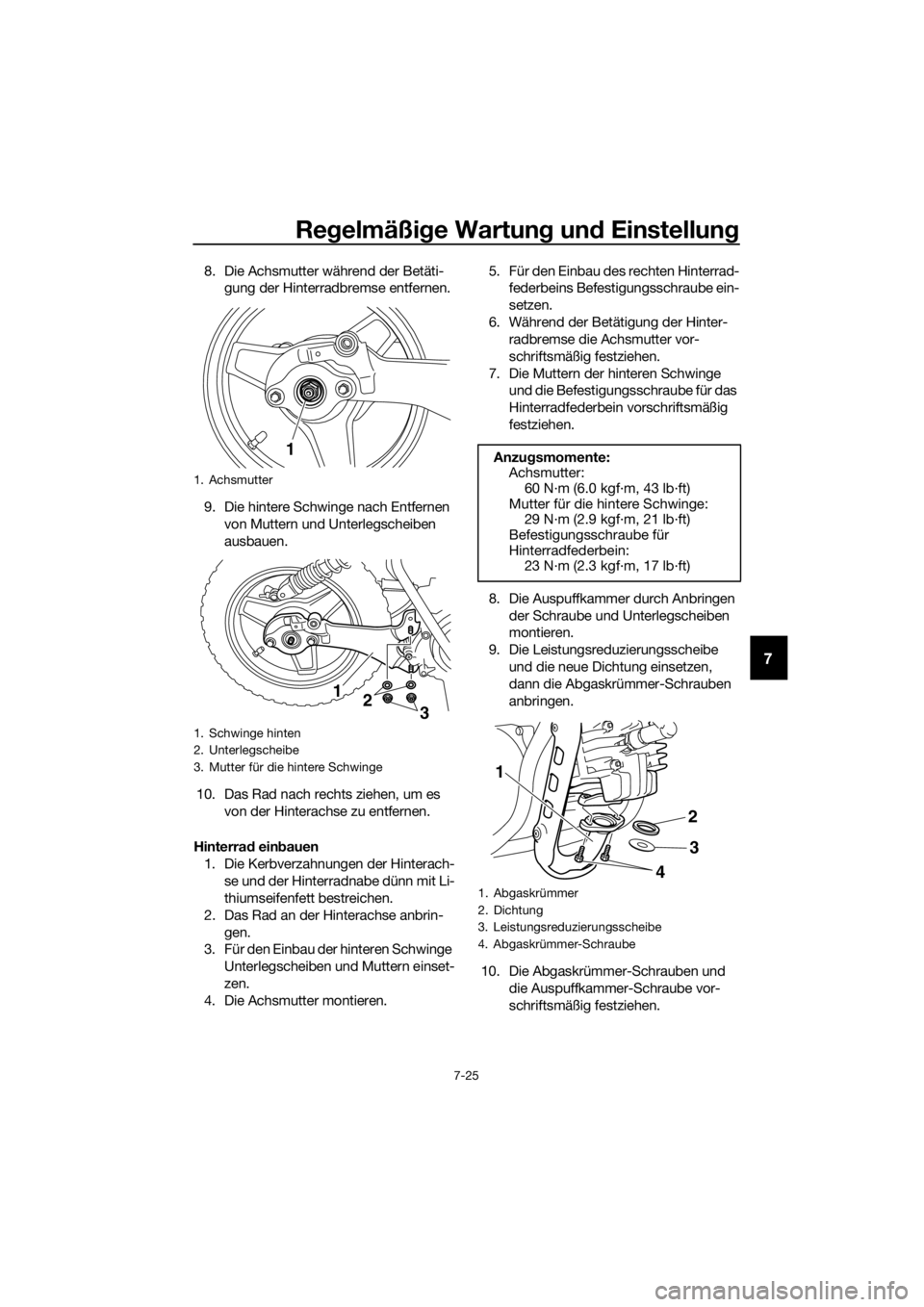

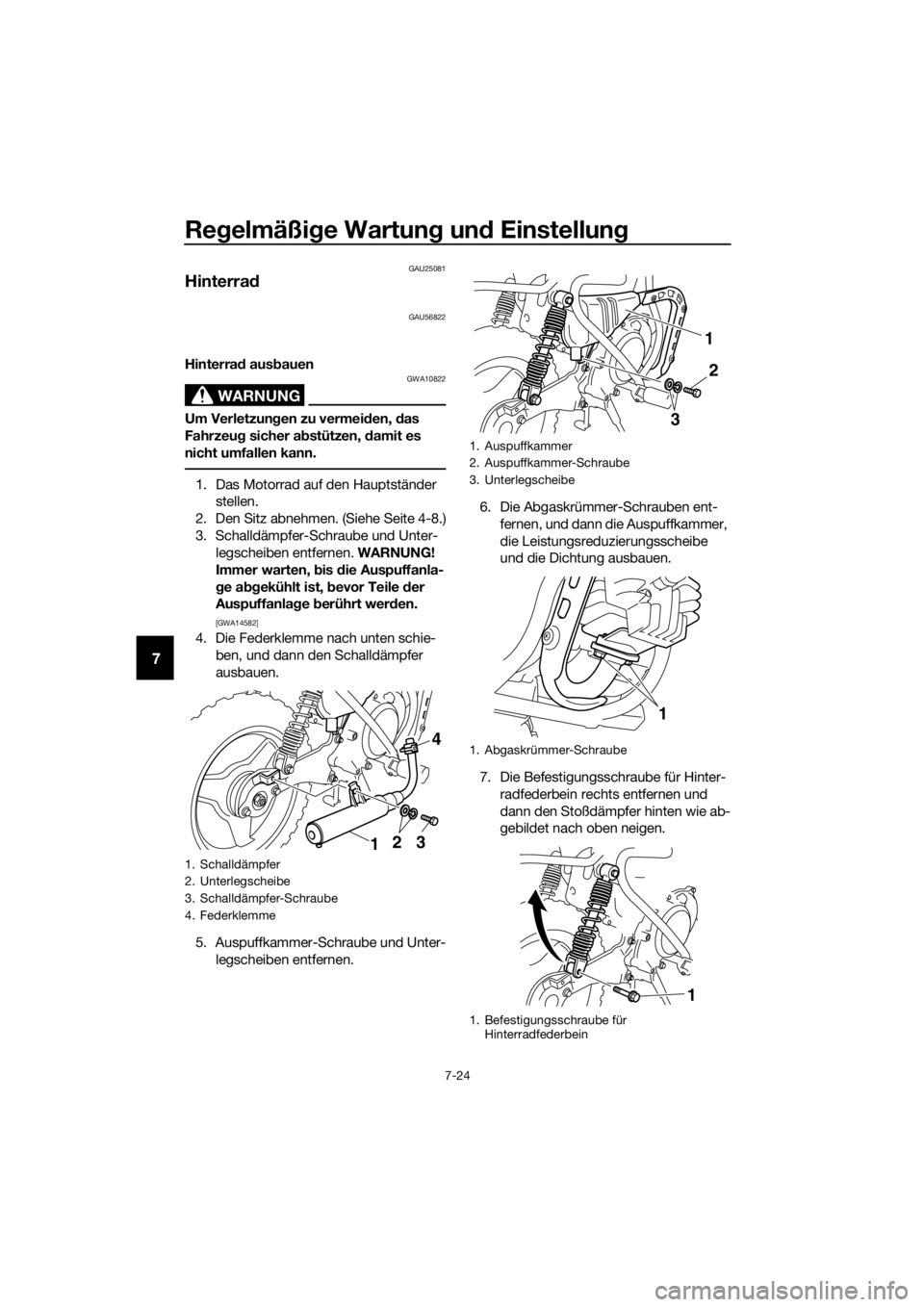

1. Schalldämpfer
2. Unterlegscheibe
3. Schalldämpfer-Schraube
4. Federklemme
312 4
1. Auspuffkammer
2. Auspuffkammer-Schraube
3. Unterlegscheibe
1. Abgaskrümmer-Schraube
1. Befestigungsschraube für
Hinterradfederbein
2
1
3
1
1
U2SA83G0.book Page 24 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-25
7
8. Die Achsmutter während der Betäti-
gung der Hinterradbremse entfernen.
9. Die hintere Schwinge nach Entfernen von Muttern und Unterlegscheiben
ausbauen.
10. Das Rad nach rechts ziehen, um es von der Hinterachse zu entfernen.
Hinterra d ein bauen
1. Die Kerbverzahnungen der Hinterach- se und der Hinterradnabe dünn mit Li-
thiumseifenfett bestreichen.
2. Das Rad an der Hinterachse anbrin- gen.
3. Für den Einbau der hinteren Schwinge
Unterlegscheiben und Muttern einset-
zen.
4. Die Achsmutter montieren. 5. Für den Einbau des rechten Hinterrad-
federbeins Befestigungsschraube ein-
setzen.
6. Während der Betätigung der Hinter- radbremse die Achsmutter vor-
schriftsmäßig festziehen.
7. Die Muttern der hinteren Schwinge und die Befestigungsschraube für das
Hinterradfederbein vorschriftsmäßig
festziehen.
8. Die Auspuffkammer durch Anbringen der Schraube und Unterlegscheiben
montieren.
9. Die Leistungsreduzierungsscheibe und die neue Dichtung einsetzen,
dann die Abgaskrümmer-Schrauben
anbringen.
10. Die Abgaskrümmer-Schrauben und die Auspuffkammer-Schraube vor-
schriftsmäßig festziehen.
1. Achsmutter
1. Schwinge hinten
2. Unterlegscheibe
3. Mutter für die hintere Schwinge
1
12
3
Anzu gsmomente:
Achsmutter: 60 N·m (6.0 kgf·m, 43 lb·ft)
Mutter für die hintere Schwinge: 29 N·m (2.9 kgf·m, 21 lb·ft)
Befestigungsschraube für
Hinterradfederbein: 23 N·m (2.3 kgf·m, 17 lb·ft)
1. Abgaskrümmer
2. Dichtung
3. Leistungsreduzierungsscheibe
4. Abgaskrümmer-Schraube
2
3
4
1
U2SA83G0.book Page 25 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-26
7
11. Für den Einbau des Schalldämpfers
die Federklemme in die ursprüngliche
Position schieben und dann die Unter-
legscheiben und die Schalldämpfer-
Schraube montieren.
HINWEIS
Sicherstellen, dass die Federklemme so
positioniert ist, dass die Nase nach innen
weist.
12. Schalldämpfer-Schraube vorschrifts-mäßig festziehen.
13. Das Handbremshebel-Spiel einstel- len. (Siehe Seite 7-16.)
14. Den Sitz montieren.
GAU25852
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in der Nähe befin den, einschließ-
lich Zün dflammen für Warmwasserb e-
reiter od er Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig un gen verursachen.
Anzu gsmomente:
Abgaskrümmer-Schraube:
9 N·m (0.9 kgf·m, 6.5 lb·ft)
Auspuffkammer-Schraube: 18 N·m (1.8 kgf·m, 13 lb·ft)
1. Auspuffkammer
2. Federklemme
3. Schalldämpfer
Anzu gsmoment:
Schalldämpfer-Schraube: 18 N·m (1.8 kgf·m, 13 lb·ft)
1
2
3
U2SA83G0.book Page 26 Tuesday, July 12, 2016 4:08 PM

Regelmäßi ge Wartun g un d Einstellun g
7-27
7
GAU68120

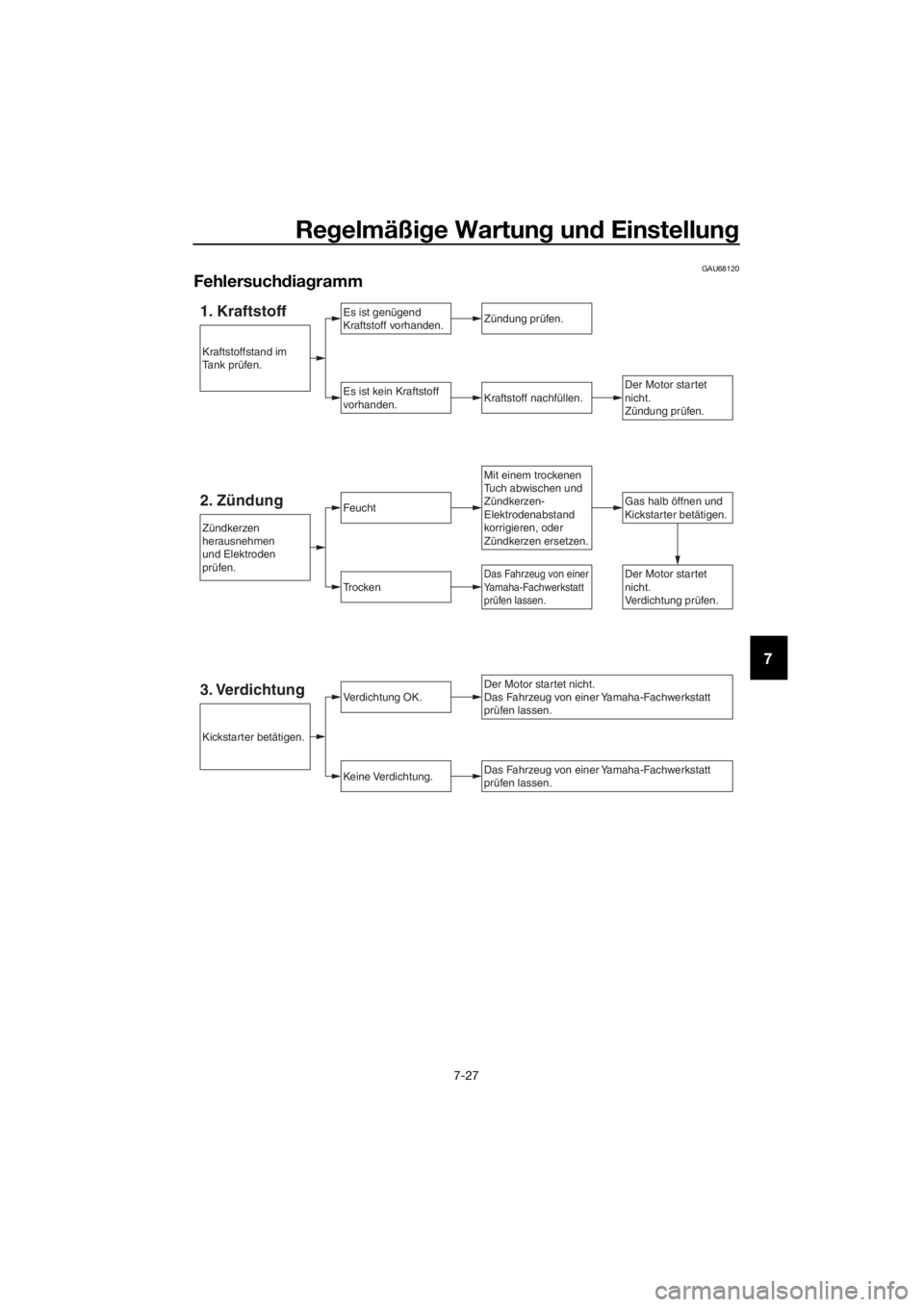

Fehlersuchd iagramm
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Zündung prüfen.
Kraftstoff nachfüllen.Der Motor startet
nicht.
Zündung prüfen.
Gas halb öffnen und
Kickstarter betätigen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
2. ZündungFeucht
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Der Motor startet
nicht.
Verdichtung prüfen.Das Fahrzeug von einer
Yamaha-Fachwerkstatt
prüfen lassen.
Zündkerzen
herausnehmen
und Elektroden
prüfen.
Kickstarter betätigen.
Kraftstoffstand im
Tank prüfen.
3. Verdichtung
U2SA83G0.book Page 27 Tuesday, July 12, 2016 4:08 PM

Pflege und La gerung d es Motorra ds
8-1
8
GAU37834
Vorsicht bei Mattfar ben
ACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor der Reini-
g un g d es Fahrzeu gs sollten S ie einen
Yamaha-Fachhänd ler bezü glich ver-
wen dbarer Reini gung smittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gung smittel zum S äu-
b ern dieser Bauteile b enutzt, können
d iese verkratzt o der beschäd ig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAU40636
Pfle ge
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind die Bauteile nicht korrosionssi-
cher. Während bei Automobilen beispiels-
weise ein korrodierter Auspuff unbeachtet
bleibt, fallen schon kleine Rostansätze an
der Motorrad-Auspuffanlage unangenehm
auf. Regelmäßige, richtige Pflege ist nicht
nur eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vor bereitun g für die Reini gun g
1. Die Schalldämpferöffnung abkühlen lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z. B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reini gung
ACHTUNG
GCA17111
 Stark säurehalti ge Ra dreini ger, b e-
son ders an S peichenrä dern, ver-
mei den. Wer den solche Prod ukte
für schwer zu entfernen de Ver-
schmutzun gen verwen det, das Rei-
ni gung smittel nicht län ger als vor-
g eschrie ben auf der betroffenen
S telle lassen. Die b ehandelten Teile
U2SA83G0.book Page 1 Tuesday, July 12, 2016 4:08 PM
