U2SA83F0.book Page 1 Thursday, September 22, 2016 3:53 PM

FAU68964
Il convient de lire attentivement ce manuel avant la première utilisation du véhi-
cule. Le manuel doit être remis avec le véhicule en cas de vente d e ce dernier.

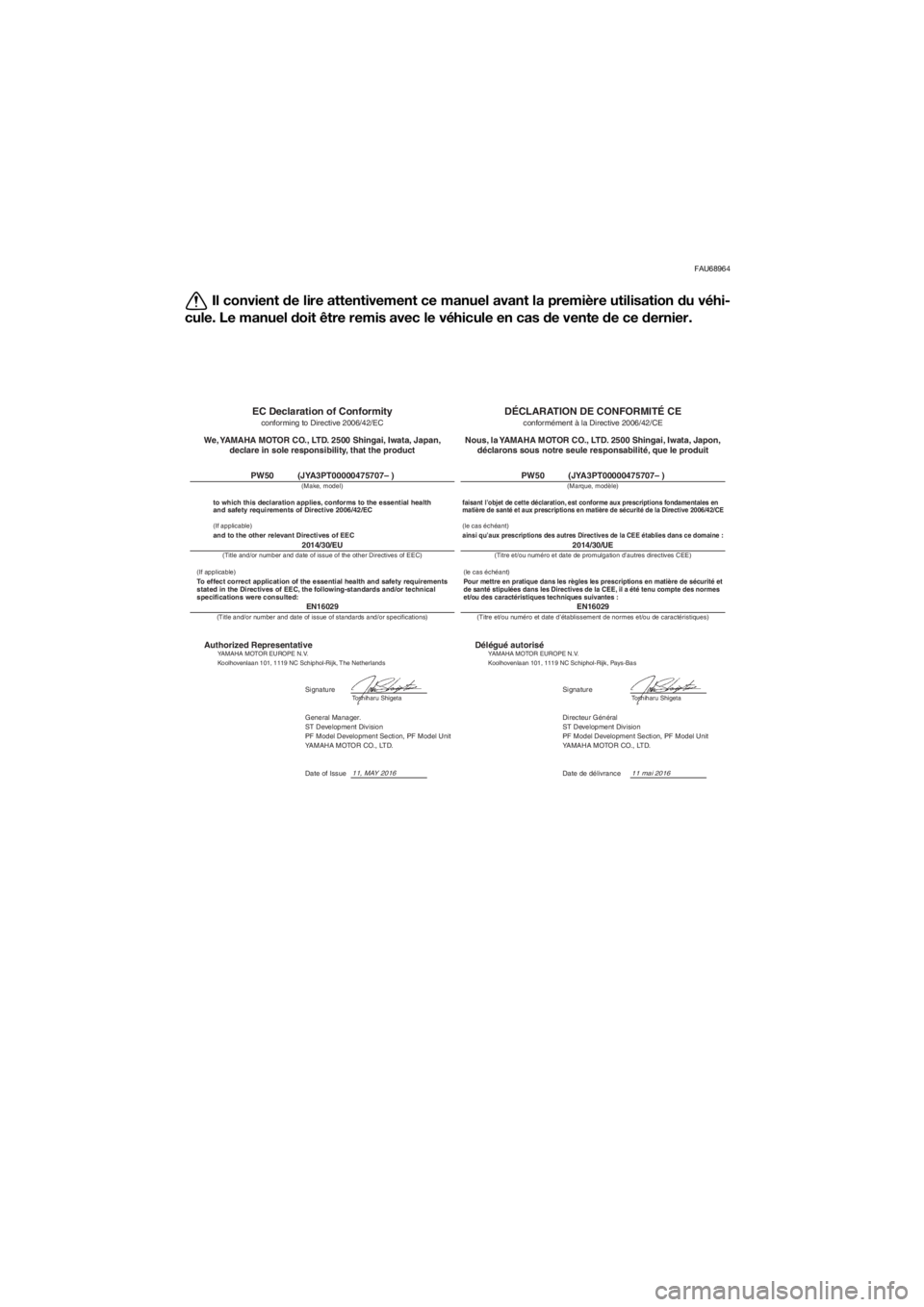

DÉCLARATION DE CONFORMITÉ CEconformément à la Directive 2006/42/CE
Nous, la YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japon,
déclarons sous notre seule responsabilité, que le produit
PW50 (JYA3PT00000475707– )
(Marque, modèle)
2014/30/UE(Titre et/ou numéro et date de promulgation d’autres directives CEE)
faisant l’objet de cette déclaration, est conforme aux prescriptions fondamentales en
matière de santé et aux prescriptions en matière de sécurité\
de la Directive 2006/42/CE
(le cas échéant)ainsi qu’aux prescriptions des autres Directives de la CEE établies dans ce domaine :
(le cas échéant)Pour mettre en pratique dans les règles les prescriptions en matièr\
e de sécurité et
de santé stipulées dans les Directives de la CEE, il a été tenu compte des normes
et/ou des caractéristiques techniques suivantes :
(Titre et/ou numéro et date d’établissement de normes et/ou de caractéristiques)
Délégué autoriséYAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Pays-Bas
Signature
EN16029
Date de délivrance11 mai 2016
Directeur Général
ST Development Division
PF Model Development Section, PF Model Unit
YAMAHA MOTOR CO., LTD.
EC Declaration of Conformityconforming to Directive 2006/42/EC
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,declare in sole responsibility, that the product
PW50 (JYA3PT00000475707– )
(Make, model)
2014/30/EU(Title and/or number and date of issue of the other Directives of EEC)
to which this declaration applies, conforms to the essential health
and safety requirements of Directive 2006/42/EC
(If applicable)and to the other relevant Directives of EEC
(If applicable)To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Authorized RepresentativeYAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
SignatureToshiharu Shigeta
EN16029
Date of Issue11, MAY 2016
General Manager.
ST Development Division
PF Model Development Section, PF Model Unit
YAMAHA MOTOR CO., LTD.
Toshiharu Shigeta
U2SA83F0.book Page 1 Wednesday, July 6, 2016 1:02 PM

Introduction
FAU41075
Félicitations au propriétaire du modèle PW50 / PW50H / PW50H2 de Yamaha. Ce modèle
représente le fruit de nombreuses années d’expérience dans la production de machines de
sport, de tourisme et de course. Le nouveau propriétaire pourra apprécier pleinement la
perfection technique et la fiabilité qui ont fait de Yamaha un leader dans ce domaine.
Ce manuel contient la description du foncti onnement, les instructions pour l’entretien de
base et les points de contrôle à effectuer périodiquement. Au moindre doute concernant le
fonctionnement ou l’entretien de la moto, ne pas hésiter à consulter un concessionnaire
Yamaha. De par sa conception et sa fabrication, cette moto Yamaha est entièrement conforme aux
normes relatives à la pollution atmosphérique en vigueur à la date de fabrication. Le res-
pect de ces normes s’est fait sans préjudice au rendement ni à la consommation. Afin de
préserver la conformité à ces normes, il importe que l’utilisateur et le concessionnaire res-
pectent scrupuleusement les tableaux d’entret iens périodiques et toutes les instructions
données dans ce manuel.
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de
ses produits. Par conséquent, bien que ce manuel contienne les informations les plus ré-
centes disponibles au moment de l’impression, il peut ne pas refléter de petites modifica-
tions apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionne-
ment ou l’entretien du véhicule, ne pas hésiter à consulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA10032
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto.
AVERTISSEMENT
FWA14352
Cette moto est conçue et fabriquée pour une utilisation tout-terrain uniquement.
L’utilisation de cette moto sur la voie publique est illégale. Cette moto répon d aux lois
et réglementations régissant le niveau sonore et l’antiparasitage d e la plupart des
états. Avant utilisation, il convient d e prendre connaissance des lois et réglementa-
tions locales en vigueur.
MESSAGES DE SÉCURITÉ IMPORTANTS :
 Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto. Il est impé-
ratif de bien comprendre toutes les instructions.
 Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention
collées sur la moto.
 Ne jamais conduire une moto avant d’av oir maîtrisé les techniques nécessaires.
 Le poids du pilote ne peut excéder 25 kg (55 lb).
REMARQUE IMPORTANTE À L’INTENTION DES PARENTS :
Une moto n’est pas un jouet. Avant de laisser un jeune piloter une moto, il faut s’assurer
d’avoir compris les instructions et avertissements donnés dans ce manuel. Il faudra ensuite
s’assurer que le jeune s’y conforme. Un enfant ou un jeune n’a pas l’habileté, les capacités
physiques et le bon sens d’un adulte. Certains peuvent ne pas être capables de piloter une
U2SA83F0.book Page 1 Wednesday, July 6, 2016 1:02 PM

Introduction
Ce repère identifie le carburant recommandé pour ce véhicule te\
l que
spécifié par la réglementation européenne (EN228).
Vérifier que la buse d’essence est identifiée de la même man\
ière lors du
réapprovisionnement.
N.B.
E10
moto en toute sécurité. Une surveillance permanente par un adulte est donc impérative.
Les parents ne devraient permettre une utilisation régulière de cette moto que si le jeune
se montre capable de le piloter en toute sécurité.
Cette moto est équipée d’un limiteur de vitesse réglable et d’un réducteur de puissance.
Yamaha recommande de limiter au maximum la puissance du moteur pour tout pilote dé-
butant en serrant la vis de réglage du limiteur de vitesse à fond et en laissant en place le
réducteur de puissance dans la tubulure d’échappement. La vis de réglage du limiteur
pourra être desserrée progressivement afin qu e la vitesse maximale augmente au fur et à
mesure que le pilote se familiarise avec le véhicule. Les parents devront estimer les capa-
cités de conduite de leur enfant et augmenter judicieusement la puissance de la moto en
fonction de celles-ci. Une fois que le pilote maîtrise parfaitement son véhicule en roulant à
la vitesse maximale permise par le limiteur de vitesse, on peut alors retirer le cache réduc-
teur d’air admis. Comme le retrait du réducteur entraîne une augmentation considérable de
la puissance du moteur, il convient de resserrer le limiteur et de le desserrer progressive-
ment au fur et à mesure que la conduite du véhicule est maîtrisée à des vitesses plus éle-
vées.
Les motos sont des véhicules monovoies. Leur sécurité dépend de techniques de
conduite adéquates et des capacités du conducteur. Tout conducteur doit prendre
connaissance des exigences suivantes avant de démarrer.
Le pilote doit :  S’informer correctement auprès d’une source compétente sur tous les aspects de
l’utilisation d’une moto.
 Observer les avertissements et procéder aux entretiens préconisés dans ce Manuel
du propriétaire.
 Suivre des cours afin d’apprendre à maîtriser les techniques de conduite sûres et cor-
rectes.
 Faire réviser le véhicule par un mécanicien compétent aux intervalles indiqués dans
ce Manuel du propriétaire ou lorsque l’état de la mécanique l’exige.
U2SA83F0.book Page 2 Thursday, September 22, 2016 3:54 PM

Informations importantes concernant le manuel
FAU63350
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis.
FAU10201
Il s’agit du symbole avertissant d’un danger. Il
avertit de dangers de dommages personnels po-
tentiels. Observer scrupuleusement les messages
relatifs à la sécurité figurant à la suite de ce sym-
bole afin d’éviter les dangers de blessures ou de
mort.
Un AVERTISSEMENT signale un danger qui, s’il
n’est pas évité, peut provoquer la mort ou des
blessures graves.
Un ATTENTION in dique les précautions particu-
lières à pren dre pour éviter d’en dommager le vé-
hicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la
clarification et la simplification des divers travaux.
PW50 / PW50H / PW50H2
MANUEL DU PROPRIÉTAIRE
©2016 par Yamaha Motor Co., Lt d.
1
re é dition, juin 2016
To u s droits réservés.
Toute réimpression ou utilisation
non autorisée sans la permission écrite de la Yamaha Motor Co., Lt d.
est formellement inter dite.
Imprimé au Japon
AVERTISSEMENT
ATTENTION
N.B.
U2SA83F0.book Page 1 Wednesday, July 6, 2016 1:02 PM

Table des matières
Emplacement des étiquettes de
renseignements importants ............ 1-1
Consignes de sécurité ..................... 2-1
Description ....................................... 3-1
Vue gauche..................................... 3-1
Vue droite ....................................... 3-2
Commandes et instruments ........... 3-3
Comman des et instruments ........... 4-1
Contacteur au guidon..................... 4-1
Limiteur de vitesse et réducteur de puissance .................................... 4-1
Levier de frein avant ....................... 4-2
Levier de frein arrière...................... 4-3
Bouchon du réservoir de carburant ..................................... 4-3
Carburant ....................................... 4-4
Durite de mise à l’air de réservoir de carburant ................................ 4-6
Huile moteur 2 temps ..................... 4-6
Robinet de carburant...................... 4-7
Commande de starter ................... 4-7
Kick................................................. 4-8
Selle ................................................ 4-8
Serrure de câble (pour l’Europe) .... 4-9
Pour la sécurité – contrôles avant
utilisation .......................................... 5-1
Utilisation et conseils importants
concernant le pilotage ..................... 6-1
Mise en marche et échauffement d’un moteur froid ........................ 6-1
Mise en marche d’un moteur chaud .......................................... 6-2
Démarrage ...................................... 6-2
Accélération et décélération ........... 6-3
Freinage.......................................... 6-3
Rodage du moteur ......................... 6-4
Stationnement ................................ 6-4
Entretien pério dique et réglage ...... 7-1
Trousse de réparation .................... 7-2 Entretiens périodiques du système
de contrôle des gaz
d’échappement............................ 7-3
Tableau des entretiens et graissages périodiques................ 7-4
Contrôle de la bougie ...................... 7-6
Dépose du réducteur de puissance..................................... 7-7
Huile de boîte de vitesses ............... 7-8
Carters de couple conique intermédiaire et arrière ............... 7-10
Nettoyage de l’élément du filtre à air ............................................... 7-10
Nettoyage du pare-étincelles ........ 7-11
Réglage du carburateur ................ 7-12
Réglage du régime de ralenti du moteur ....................................... 7-13
Contrôle de la garde de la poignée des gaz ........................ 7-14
Pneus ............................................ 7-14
Roues embouties ajourées ........... 7-16
Réglage de la garde des leviers de frein avant et arrière .............. 7-17
Contrôle des mâchoires de frein avant et arrière ........................... 7-18
Contrôle et lubrification des
câbles ........................................ 7-19
Contrôle et lubrification de la poignée et du câble des gaz ..... 7-19
Réglage de la pompe à huile “Autolube” ................................. 7-20
Lubrification des leviers de frein
avant et arrière ........................... 7-20
Contrôle et lubrification de la béquille centrale ........................ 7-21
Contrôle de la fourche .................. 7-21
Contrôle de la direction ................. 7-22
Contrôle des roulements de roue............................................ 7-22
Roue avant .................................... 7-23
Roue arrière................................... 7-24
Diagnostic de pannes ................... 7-27
Schéma de diagnostic de pannes ....................................... 7-28
U2SA83F0.book Page 1 Wednesday, July 6, 2016 1:02 PM

Table des matières
Soin et remisage d e la moto............8-1
Remarque concernant les pièces
de couleur mate ...........................8-1
Soin .................................................8-1
Remisage ........................................8-3
Caractéristiques ...............................9-1
Renseignements
complémentaires ............................10-1
Numéros d’identification ...............10-1
In dex ................................................11-1
U2SA83F0.book Page 2 Wednesday, July 6, 2016 1:02 PM

Emplacement des étiquettes de renseignements importants
1-1
1
FAU68710
Lire attentivement et comprendre toutes les étiquettes apposées sur le véhicule. Elles
contiennent des informations importantes pour la sécurité et le bon fonctionnement du vé-
hicule. Ne jamais décoller les étiquettes apposées sur le véhicule. Si une étiquette devient
illisible ou se décolle, s’adresser à un conc essionnaire Yamaha qui en fournira une autre.
Cana da
123,4
5,6
7
U2SA83F0.book Page 1 Wednesday, July 6, 2016 1:02 PM
