YAMAHA PW50 2022 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2022, Model line: PW50, Model: YAMAHA PW50 2022Pages: 80, PDF-Größe: 1.83 MB

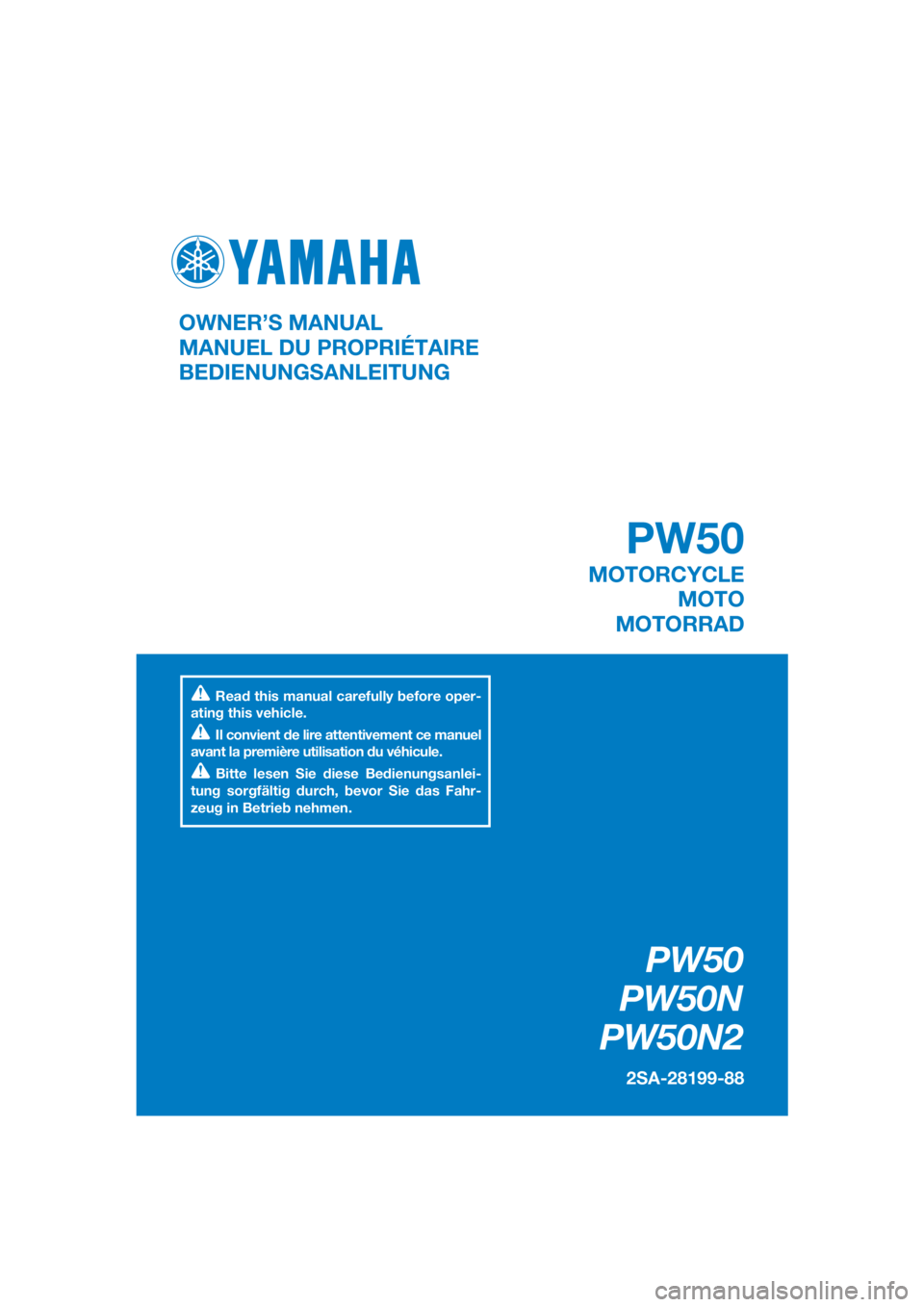

Page 1 of 80
DIC183
PW50
PW50N
PW50N2
2SA-28199-88
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
BEDIENUNGSANLEITUNG
Read this manual carefully before oper-
ating this vehicle.
Il convient de lire attentivement ce manuel
avant la première utilisation du véhicule.
Bitte lesen Sie diese Bedienungsanlei-
tung sorgfältig durch, bevor Sie das Fahr-
zeug in Betrieb nehmen.
PW50
MOTORCYCLE MOTO
MOTORRAD

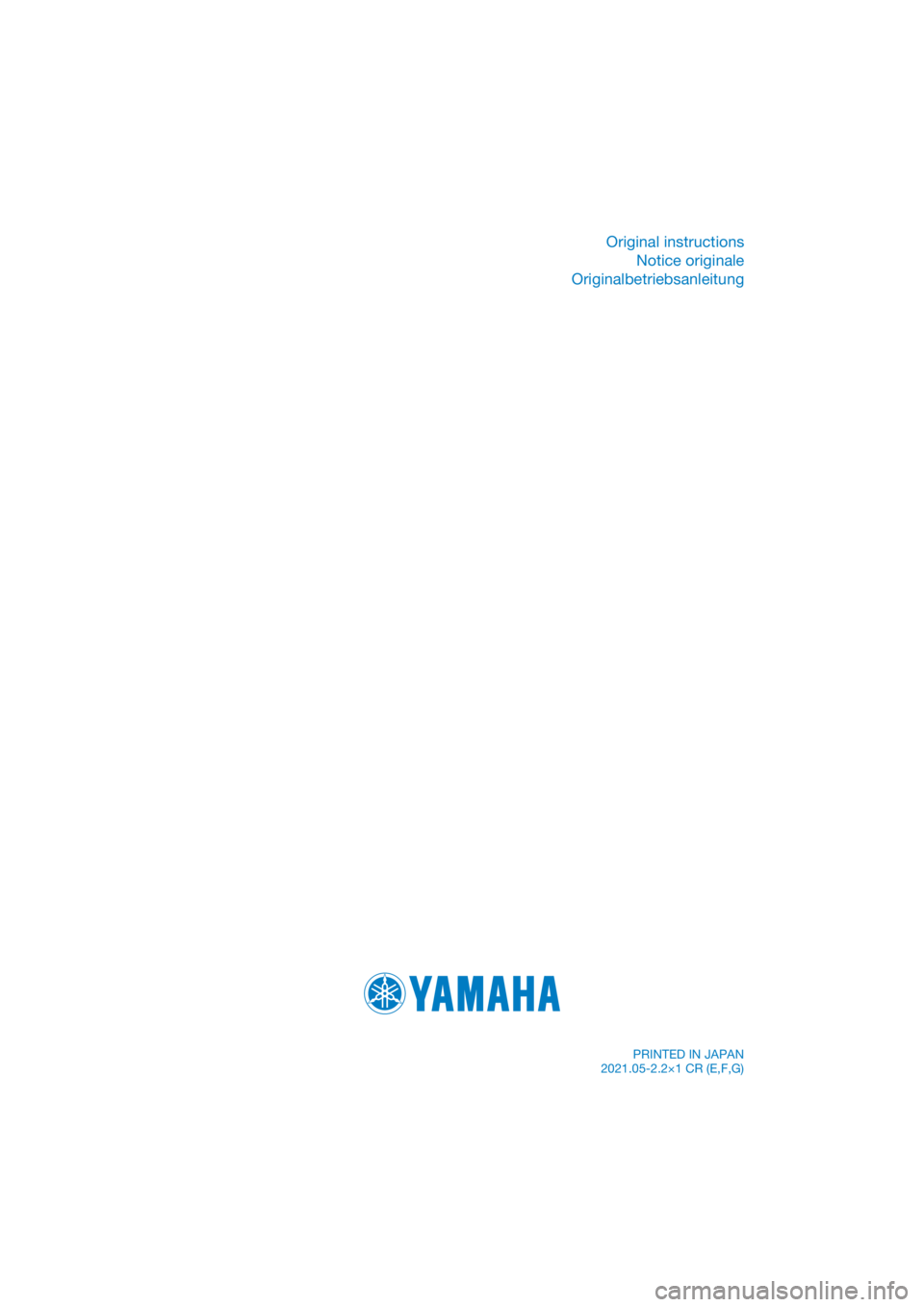

Page 2 of 80
DIC183
Original instructionsNotice originale
Originalbetriebsanleitung
PRINTED IN JAPAN
2021.05-2.2×1 CR (E,F,G)

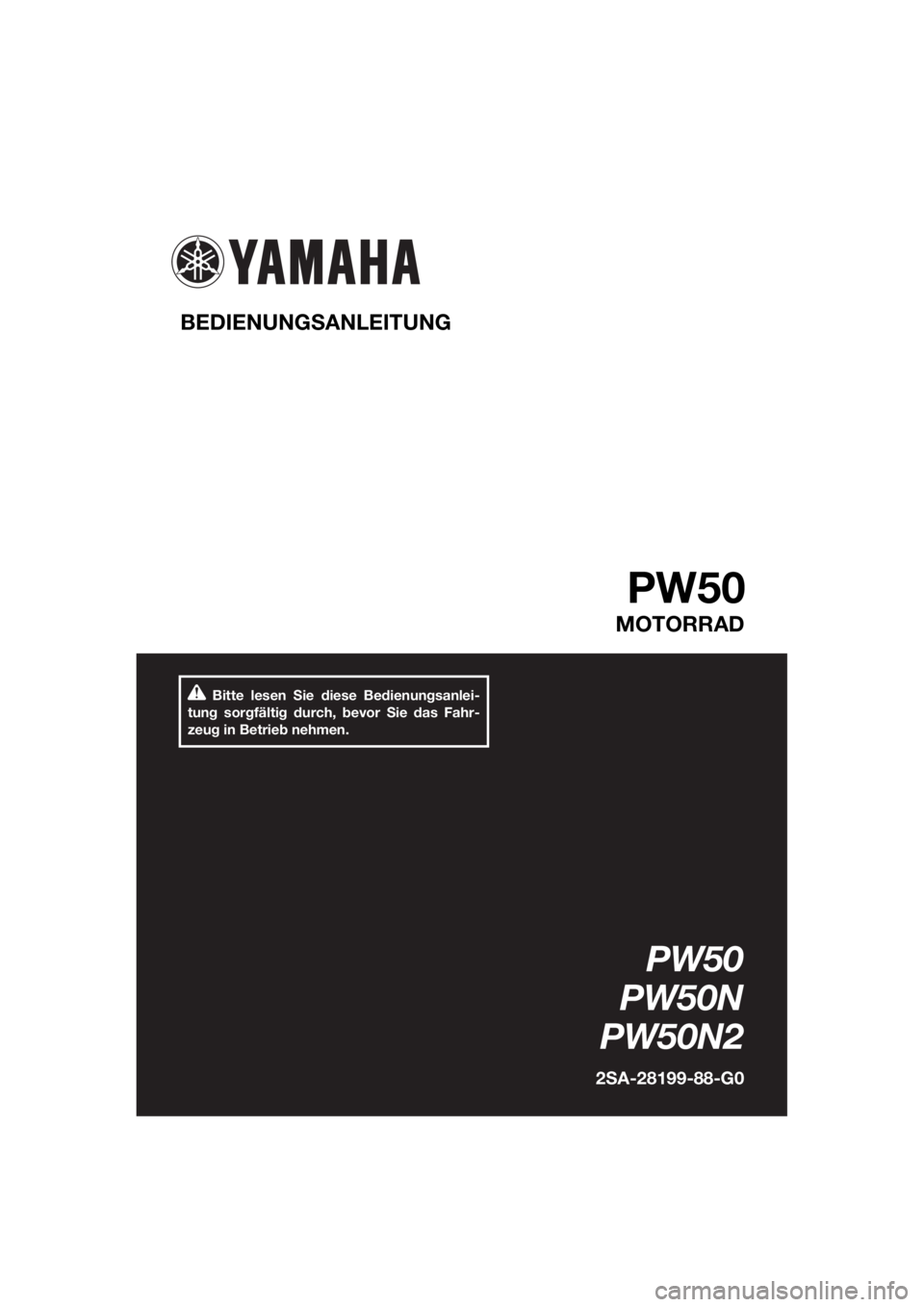

Page 3 of 80
Bitte lesen Sie diese Bedienungsanlei-
tung sorgfältig durch, bevor Sie das Fahr-
zeug in Betrieb nehmen.
BEDIENUNG SANLEITUNG
PW50
MOTORRAD
PW50
PW50N
PW50N2
2 S A-28199-88-G0
U2SA88G0.book Page 1 Tuesday, May 11, 2021 4:32 PM
Page 4 of 80
GAU68969
Bitte lesen Sie diese Be dienun gsanleitun g sor gfälti g d urch, bevor Sie das Fahr-
zeu g in Betrie b nehmen. Diese Be dienun gsanleitung muss, wenn das Fahrzeu g ver-
kauft wir d, b eim Fahrzeug verbleib en.

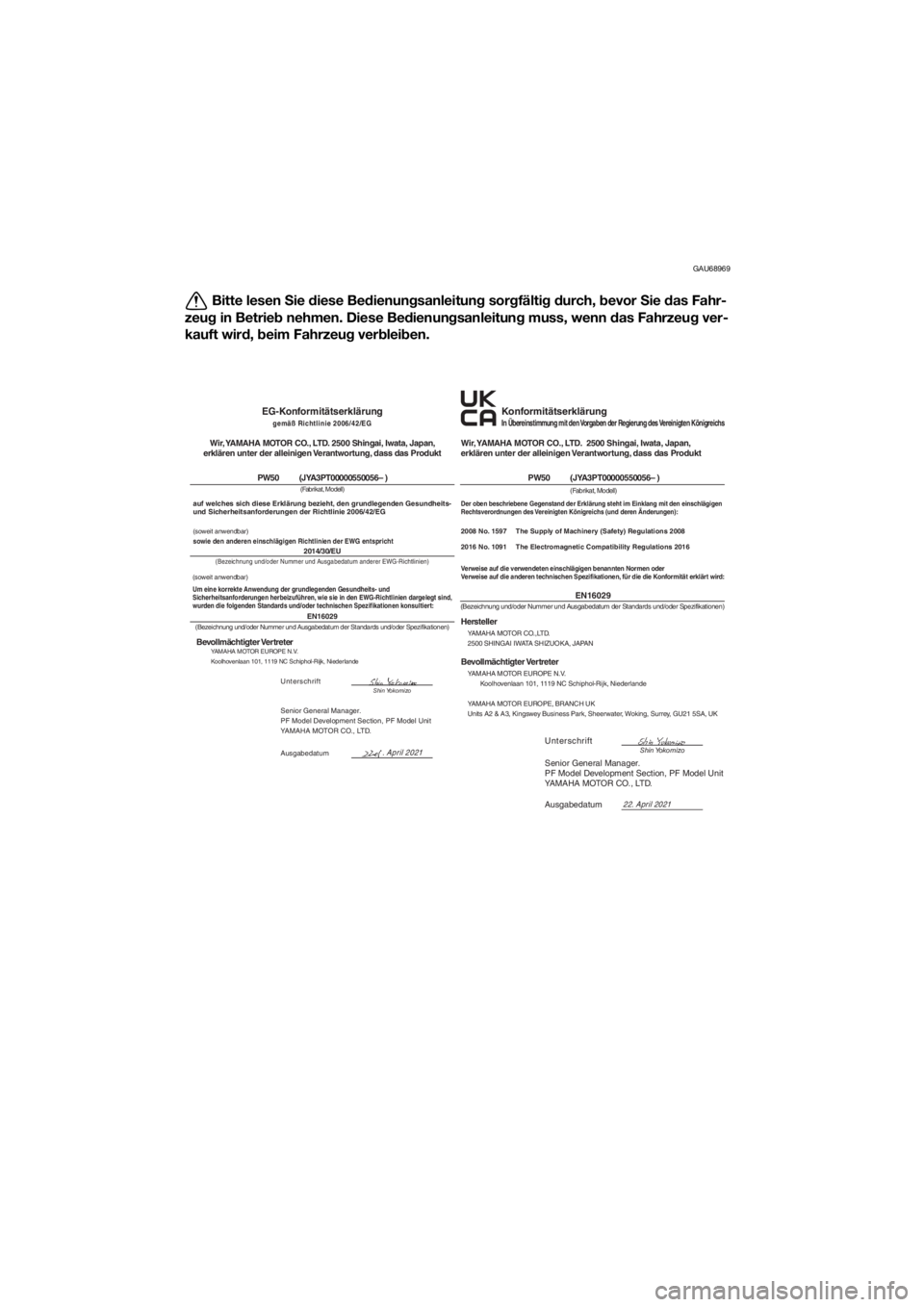

KonformitätserklärungIn Übereinstimmung mit den Vorgaben der Regierung des Vereinigten Königreichs
Wir, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,
erklären unter der alleinigen Verantwortung, dass das Produkt
PW50 (JYA3PT00000550056– )
(Fabrikat, Modell)Der oben beschriebene Gegenstand der Erklärung steht im Einklang mit den einschlägigen
Rechtsverordnungen des Vereinigten Königreichs (und deren Änderungen):
2008 No. 1597
2016 No. 1091The Supply of Machinery (Safety) Regulations 2008
The Electromagnetic Compatibility Regulations 2016
Verweise auf die verwendeten einschlägigen benannten Normen oder
Verweise auf die anderen technischen Spezifikationen, für die die Konformität erklärt wird:
(Bezeichnung und/oder Nummer und Ausgabedatum der Standards und/oder Spezifikationen)
HerstellerYAMAHA MOTOR CO.,LTD.
2500 SHINGAI IWATA SHIZUOKA, JAPAN
Bevollmächtigter Vertreter
YAMAHA MOTOR EUROPE, BRANCH UK
Units A2 & A3, Kingswey Business Park, Sheerwater, Woking, Surrey, GU21 5SA, UK
UnterschriftEN16029Shin Yokomizo
Ausgabedatum22. April 2021
Senior General Manager.
PF Model Development Section, PF Model Unit
YAMAHA MOTOR CO., LTD.
EG-Konformitätserklärunggemäß Richtlinie 2006/42/EG
Wir, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,
erklären unter der alleinigen Verantwortung, dass das Produkt
PW50 (JYA3PT00000550056– )
(Fabrikat, Modell)
2014/30/EU(Bezeichnung und/oder Nummer und Ausgabedatum anderer EWG-Richtlinien)
auf welches sich diese Erklärung bezieht, den grundlegenden Gesundheits-
und Sicherheitsanforderungen der Richtlinie 2006/42/EG
(soweit anwendbar)sowie den anderen einschlägigen Richtlinien der EWG entspricht
(soweit anwendbar)Um eine korrekte Anwendung der grundlegenden Gesundheits- und
Sicherheitsanforderungen herbeizuführen, wie sie in den EWG-Richtlinien dargelegt sind,
wurden die folgenden Standards und/oder technischen Spezifikationen konsultiert:
(Bezeichnung und/oder Nummer und Ausgabedatum der Standards und/oder Spezifikationen)
Bevollmächtigter VertreterYAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Niederlande
Unterschrift
Ausgabedatum
. April 2021
EN16029
Senior General Manager.
PF Model Development Section, PF Model Unit
YAMAHA MOTOR CO., LTD.
Shin Yokomizo
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Niederlande
U2SA88G0.book Page 1 Tuesday, May 11, 2021 4:32 PM
Page 5 of 80
Einführung
GAU41075
Herzlichen Glückwunsch zu Ihrer neuen Yamaha PW50 / PW50N / PW50N2. Dieses Modell
ist das Ergebnis von Yamahas großer Erfahr ung in der Herstellung ausgezeichneter tem-
pomachender Sport- und Reise-Rennmaschinen. Es stellt den hohen Grad an handwerkli-
chem Können und Zuverlässigkeit dar, die Yamaha zum führenden Anbieter in diesen Be-
reichen gemacht haben.
Diese Anleitung macht Sie mit dem Betrieb sowie mit den Inspektions- und grundlegenden
Wartungsarbeiten für dieses Motorrads vertraut. Sollten Sie weitere Fragen zum Betrieb Ih-
res Motorrads haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
Konstruktion und Herstellung dieses Yamaha-M otorrads erfüllen vollständig die zum Zeit-
punkt der Herstellung anwendbaren Emissionsstandards für saubere Luft. Yamaha hat die-
se Standards erfüllt, ohne die Leistung und Wi rtschaftlichkeit des Motorradbetriebs zu re-
duzieren. Zur Aufrechterhaltung dieser hohen Standards ist es wichtig, dass Sie und Ihr
Yamaha-Händler die in dieser Anleitung enthaltenen empfohlenen Wartungspläne und Be- dienungsanweisungen genauestens beachten.
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher
könnten zwischen Ihrem Motorrad und dieser Anleitung kleine Abweichungen auftreten,
obwohl diese Anleitung die neuesten Produkti nformationen enthält, die bei Drucklegung
waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-
Fachwerkstatt.
WARNUNG
GWA10032
Diese Anleitun g aufmerksam un d vollstän dig vor der In betrie bnahme des Motorra ds
d urchlesen.
WARNUNG
GWA14352
Dieses Motorrad wurde ausschließlich für Geländ efahrten entwickelt und her gestellt.
Es ist ille gal, dieses Motorra d auf ir gen deiner öffentlichen Straße o der Autob ahn zu
fahren. Eine solche Verwen dun g ist g esetzlich ver boten. Dieses Motorrad entspricht
nahezu allen Gesetzen un d Bestimmun gen betreffen d Lärmpe gel un d Flammschutz.
Bitte beziehen Sie sich auf Ihre örtlich gelten den Gesetze un d Bestimmun gen, bevor
S ie dieses Motorra d in Betrie b nehmen.
WICHTIGE S ZUR SICHERHEIT:
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrads
durchlesen. Sicherstellen, dass Sie alle Anweisungen verstanden haben.
Alle am Motorrad angebrachten Warn- und Vorsichtshinweise genauestens beachten.
Niemals ein Motorrad ohne ausreichende vorherige Ausbildung oder Einweisung fah-
ren.
Das Gewicht des Fahrers sollte 25 kg (55 lb) nicht überschreiten.
WICHTIGER HINWEI S FÜR DIE ELTERN:
Dieses Motorrad ist kein Spielzeug. Bevor Sie Ihr Kind auf diesem Motorrad fahren lassen,
sollten Sie unbedingt alle in der Bedienungsanleitung enthaltenen Anweisungen und Warn-
hinweise durchgelesen und verstanden haben. Stellen Sie sicher, dass auch Ihr Kind diese
U2SA88G0.book Page 1 Tuesday, May 11, 2021 4:32 PM
Page 6 of 80
Einführung
versteht und befolgt. Kinder unterscheiden si ch in ihren Fertigkeiten, körperlichen Fähig-
keiten und in ihrem Urteilsvermögen. Nicht jedes Kind ist in der Lage, ein Motorrad sicher
zu fahren. Eltern sollten ihre Kinder beim Fahren des Motorrads ständig beaufsichtigen. El-
tern sollten ihren Kindern die weitere Benutzung des Motorrads nur dann gestatten, wenn
sie sicher damit umgehen können.
Ihr Motorrad ist mit einem einstellbaren Drehzahlbegrenzer und einer Leistungsreduzie-
rungsscheibe ausgestattet. Yamaha empfiehlt, dass alle Anfänger mit ganz hineingedrehter
Einstellschraube des Drehzahlbegrenzers und im Abgaskrümmer eingebauter Leistungsre-
duzierungsscheibe beginnen, um die verfügbare Leistung zu begrenzen, solange sie noch
lernen. Mit zunehmender Übung des Anfänger s beim Fahren des Motorrads kann die Ein-
stellschraube des Drehzahlbegrenzers nach und nach herausgedreht werden, um die ma-
ximale Geschwindigkeit zu erhöhen. Eltern sollten mit Zunahme der verbesserten Fahrfer-
tigkeiten der Jugendlichen selbst entscheiden, wann der Zeitpunkt für eine
Leistungserhöhung des Motorrads gekommen ist. Sobald der Fahrer in der Lage ist, mit
der Höchstgeschwindigkeit sicher zu fahren, die nach kompletter Rückstellung des Dreh-
zahlbegrenzers möglich ist, kann die Leistungsreduzierungsscheibe ausgebaut werden. Da
die Leistung nach Ausbau dieser Scheibe beträchtlich ansteigen wird, muss der Drehzahl-
begrenzer erneut hinein- und wie zuvor nach und nach wieder herausgedreht werden.
Motorräd er sind Zweirä der. Ihr sicherer Einsatz un d Betrie b hän gen von den richti-
g en Fahrtechniken un d von der Geschicklichkeit des Fahrers a b. Je der Fahrer sollte
d ie fol gen den Voraussetzun gen kennen, b evor er dieses Motorra d fährt.
Er oder sie sollte: Gründliche Anleitung von kompetenter Stelle über alle Aspekte des Fahrens mit einem
Motorrad erhalten.
Die in dieser Bedienungsanleitung angegebenen Warnungen und Wartungserforder-
nisse beachten.
Qualifizierte Ausbildung in sicheren und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung gemä ß dieser Bedienungsanleitung und/oder
wenn die mechanischen Zustände dies erfordern.
U2SA88G0.book Page 2 Tuesday, May 11, 2021 4:32 PM
Page 7 of 80
Wichtige Informationen in d ieser Anleitung
GAU63350
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
GAU10201
Dies ist das Sicherheits-Warnsym bol. Es warnt
S ie vor potenziellen Verletzun gsg efahren. Befol-
g en Sie alle S icherheitsanweisun gen, die diesem
S ym bol fol gen, um mög liche schwere o der tö dli-
che Verletzun gen zu vermei den.
Das Zeichen WARNUNG weist auf eine gefährli-
che Situation hin, d ie, wenn sie nicht vermie den
wir d, zu töd lichen o der schweren Verletzun gen
führen kann.
Das Zeichen ACHTUNG b ed eutet, dass spezielle
Vorsichtsmaßnahmen getroffen wer den müssen,
um eine Beschä dig un g d es Fahrzeu gs o der an de-
ren Ei gentums zu vermei den.
Das Zeichen HINWEIS gibt Zusatzinformationen, um
bestimmte Vorgänge oder Arbeiten zu vereinfachen
oder zu klären.
PW50 / PW50N / PW50N2
BEDIENUNG SANLEITUNG
©2022 Yamaha Motor Co., Lt d.
1. Au
f
lage, April 2021
Alle Rechte vor behalten.
Nach druck, Vervielfältig ung un d Ve r breitun g,
auch auszu gsweise,
ist ohne schriftliche Genehmi gung d er
Yamaha Motor Co., Lt d.
nicht gestattet.
Ge druckt in Japan.
WARNUNG
ACHTUNG
HINWEIS
U2SA88G0.book Page 1 Tuesday, May 11, 2021 4:32 PM
Page 8 of 80
Inhaltsverzeichnis
Lage der wichti gen Aufkleb er......... 1-1
S icherheitsinformationen ................ 2-1
Beschrei bun g................................... 3-1
Linke Seitenansicht ........................ 3-1
Rechte Seitenansicht...................... 3-2
Bedienungselemente und Instrumente ................................. 3-3
Funktionen der Instrumente un d
Be dienun gselemente ....................... 4-1
Lenkerarmatur ................................ 4-1
Drehzahlbegrenzer und Leistungsreduzierungsscheibe ... 4-1
Handbremshebel (Vorderradbremse) ...................... 4-2
Handbremshebel (Hinterradbremse) ....................... 4-3
Tankverschluss............................... 4-3
Kraftstoff......................................... 4-4
Kraftstofftank- Belüftungsschlauch..................... 4-5
Zweitakt-Motoröl ............................ 4-6
Kraftstoffhahn ................................. 4-6
Chokehebel ................................... 4-7
Kickstarter ...................................... 4-7
Sitzbank .......................................... 4-8
Kabelschloss (für Europa)............... 4-9
Zu Ihrer Sicherheit –
Routinekontrolle vor
Fahrtb eg inn ...................................... 5-1
Wichti ge Fahr- und
Be dienun gshinweise ........................ 6-1
Starten und Warmfahren eines kalten Motors .............................. 6-1
Anlassen eines warm gelaufenen Motors ......................................... 6-2
Anfahren ......................................... 6-2
Beschleunigen und
Verlangsamen ............................. 6-3
Bremsen ......................................... 6-3
Einfahrvorschriften.......................... 6-4
Parken ............................................ 6-4 Re
gelmäßi ge Wartun g un d
Einstellung ......................................... 7-1
Bordwerkzeug ................................. 7-2
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems......... 7-3
Allgemeine Wartungs- und Schmiertabelle ............................. 7-4
Zündkerze prüfen ............................ 7-6
Leistungsreduzierungsscheibe
entfernen ...................................... 7-7
Getriebeöl........................................ 7-8
Mittleres und
Achsantriebsgehäuse ................ 7-10
Luftfiltereinsatz reinigen ................ 7-10
Reinigung des Funkenfängers ...... 7-11
Vergaser einstellen ........................ 7-12
L e
e
rlaufdrehzahl einstellen............ 7-13
Spiel des Gasdrehgriffs prüfen ..... 7-14
Reifen ............................................ 7-14
Scheibenräder ............................... 7-16
Spiel der Handbremshebel (Vorderrad- und
Hinterradbremse) einstellen ....... 7-16
Trommelbremsbeläge des Vorder- und Hinterrads prüfen... 7-17
Bowdenzüge prüfen und
schmieren .................................. 7-18
Gasdrehgriff und Gaszug kontrollieren und schmieren ...... 7-19
Frischöl-Förderpumpe einstellen .................................... 7-19
Vorderrad- und
Hinterrad-Handbremshebel
schmieren .................................. 7-20
Hauptständer prüfen und
schmieren .................................. 7-20
Teleskopgabel prüfen ................... 7-21
Lenkung prüfen ............................. 7-21
Radlager prüfen ............................ 7-22
Vorderrad ...................................... 7-22
Hinterrad ....................................... 7-24
Fehlersuche................................... 7-26
Fehlersuchdiagramm .................... 7-27
U2SA88G0.book Page 1 Tuesday, May 11, 2021 4:32 PM
Page 9 of 80
Inhaltsverzeichnis
Pflege un d La gerun g d es
Motorra ds ..........................................8-1
Vorsicht bei Mattfarben ...................8-1
Pflege ..............................................8-1
Abstellen .........................................8-3
Technische Daten .............................9-1
Kun deninformation .........................10-1
Identifizierungsnummern ...............10-1
Sicherheitsmängel melden (Für Kunden in KANADA) ..................10-3
In dex ................................................11-1
U2SA88G0.book Page 2 Tuesday, May 11, 2021 4:32 PM
Page 10 of 80
Lage der wichti gen Aufkle ber
1-1
1
GAU68710
Lesen Sie alle an Ihrem Fahrzeug angebrachten Plaketten aufmerksam durch. Sie enthalten
wichtige Informationen zur sicheren und korrekten Bedienung des Fahrzeugs. Diese Pla-
ketten dürfen nicht vom Fahrzeug entfernt werden. Wenn Plaketten mit der Zeit schwer les-
bar werden oder sich ablösen, erhalten Sie Ersatz-Plaketten bei Ihrem Yamaha-Händler.
Für Kana da
123,4
5,6
7
U2SA88G0.book Page 1 Tuesday, May 11, 2021 4:32 PM
