YAMAHA PW80 2006 Betriebsanleitungen (in German)

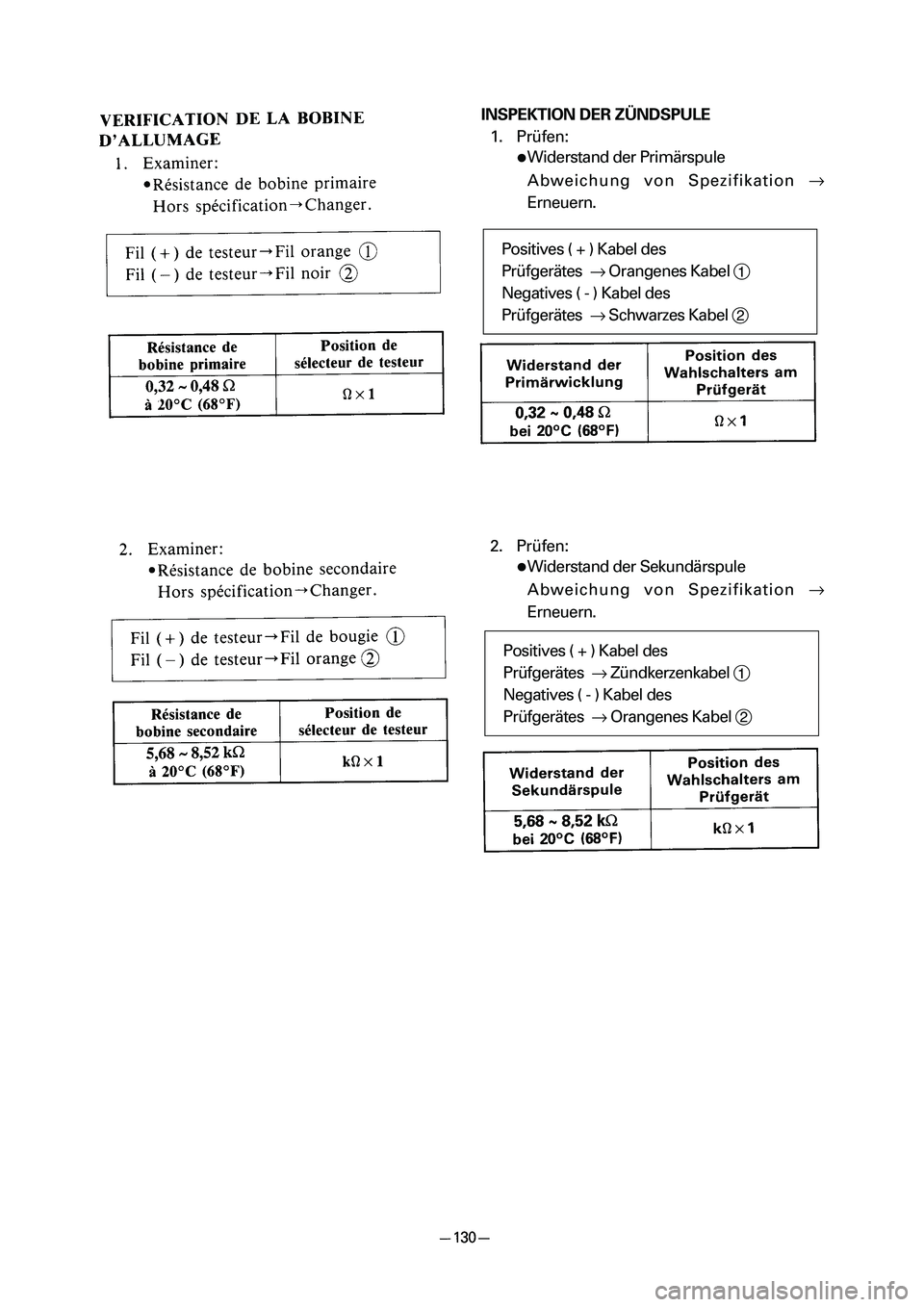

INSPEKTION DER ZÜNDSPULE
1. Prüfen:
8Widerstand der Primärspule
Abweichung von Spezifikation →
Erneuern.
Positives ( + ) Kabel des
Prüfgerätes → Orangenes Kabel 1
Negatives ( - ) Kabel des
Prüfgerätes → Schwarzes Kabel 2
2. Prüfen:
8Widerstand der Sekundärspule
Abweichung von Spezifikation →
Erneuern.
Positives ( + ) Kabel des
Prüfgerätes → Zündkerzenkabel 1
Negatives ( - ) Kabel des
Prüfgerätes → Orangenes Kabel 2

37'






37'

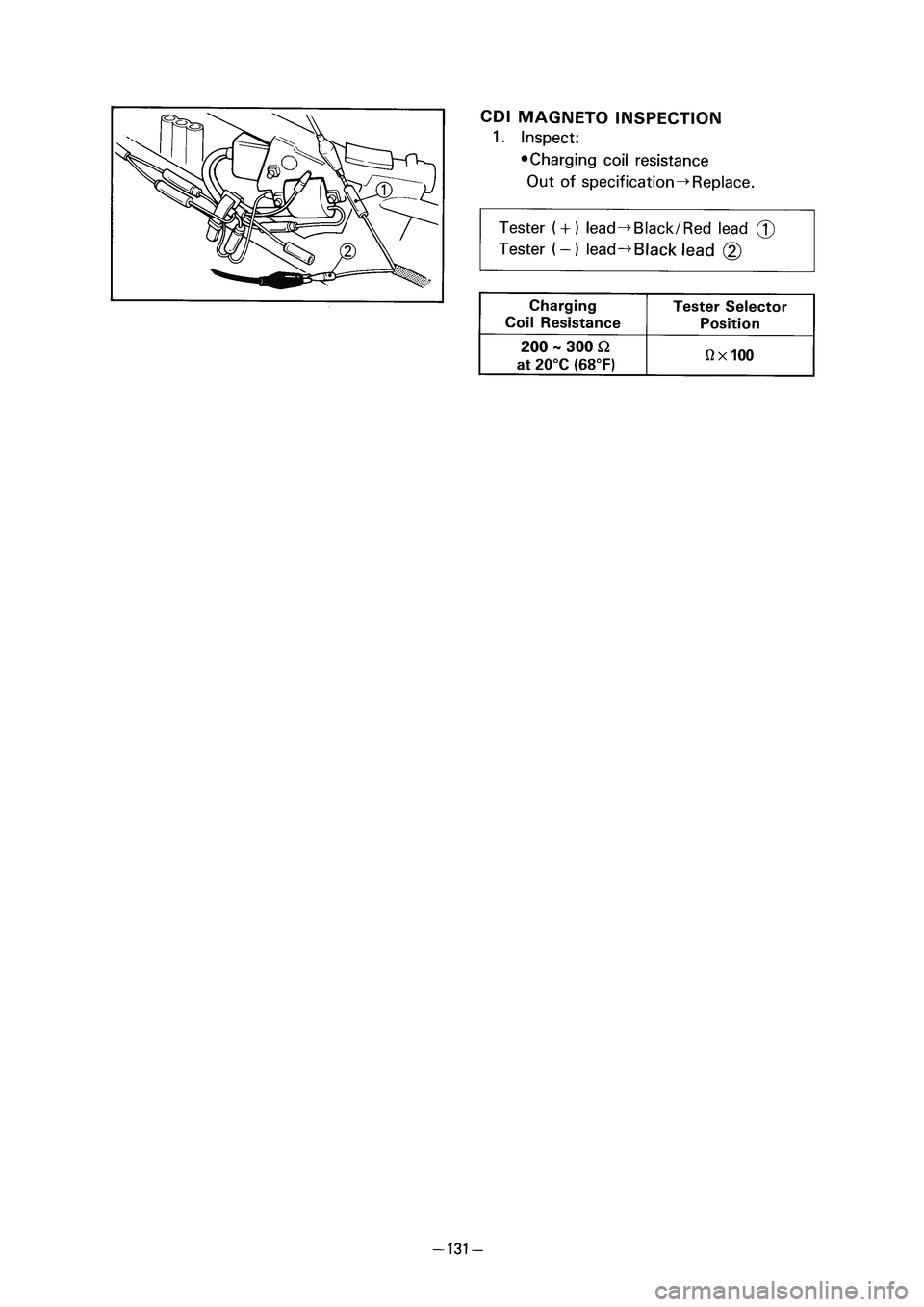

INSPEKTION DES
CDI-MAGNETZÜNDERS
1. Prüfen:
8Widerstand der Ladespule
Abweichung von Spezifikation →
Erneuern.
Positives ( + ) Kabel des
Prüfgerätes → Weiß/Rotes Kabel 1
Negatives ( - ) Kabel des
Prüfgerätes → Schwarzes Kabel 2

37'






37'

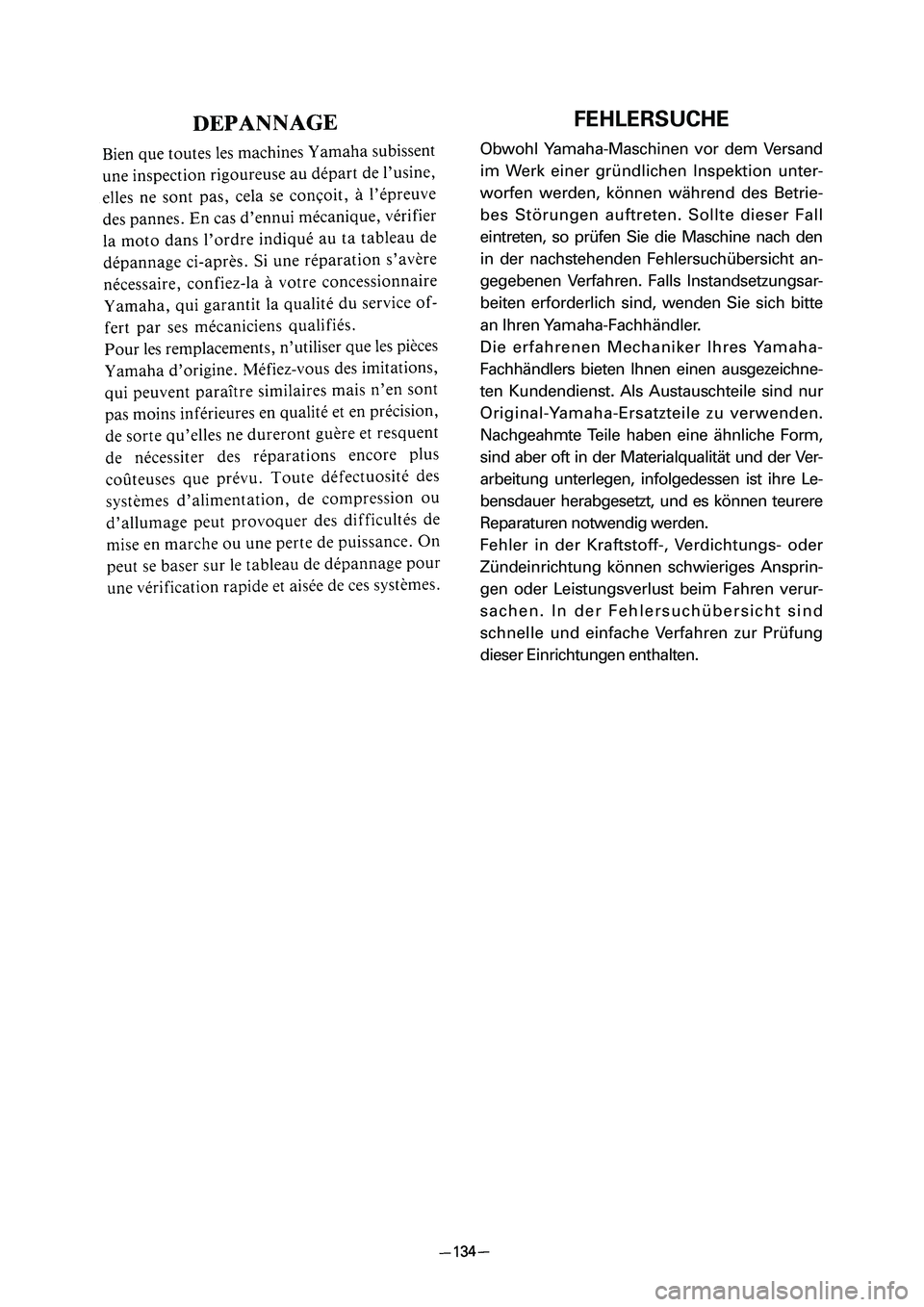

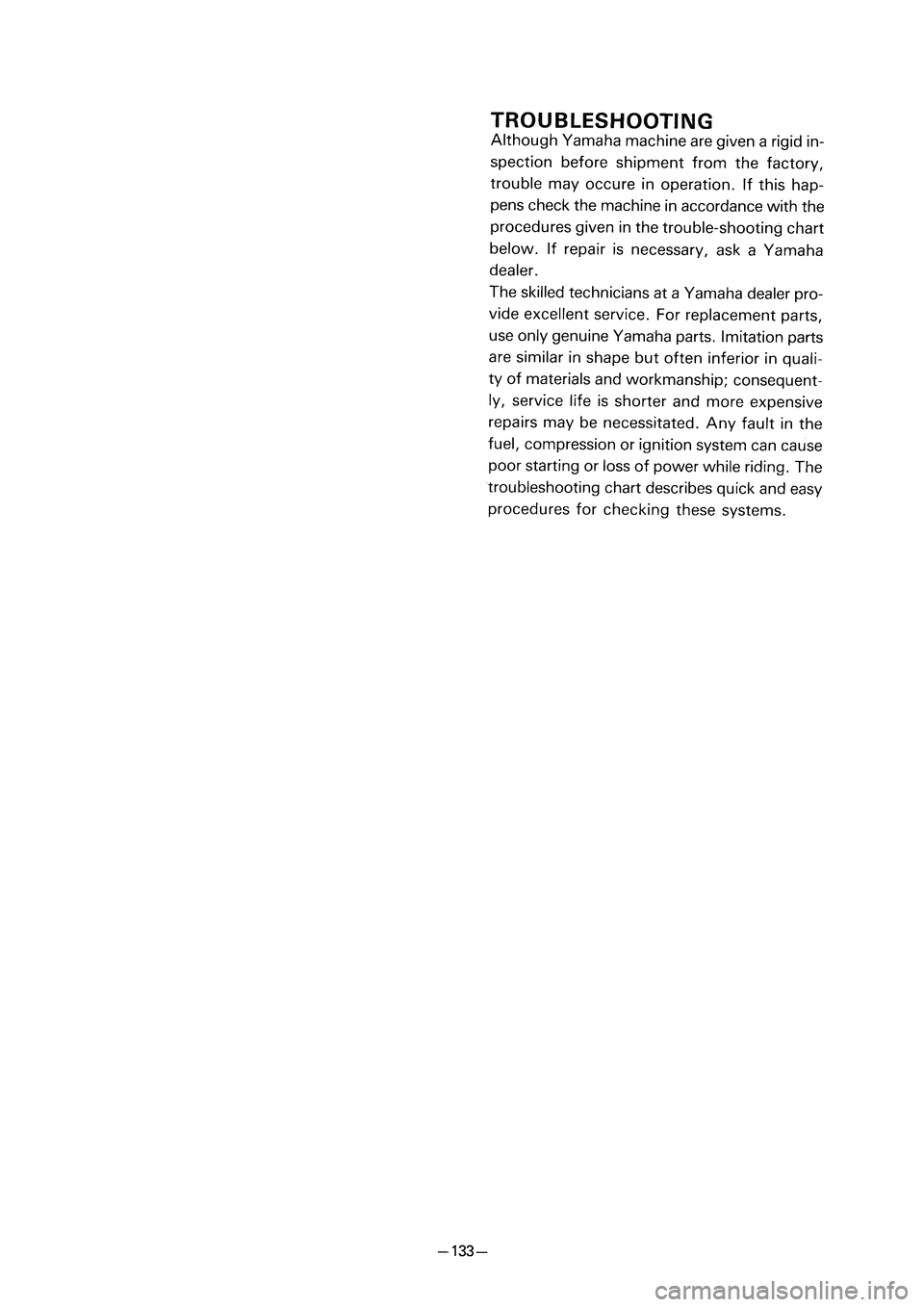

FEHLERSUCHE
Obwohl Yamaha-Maschinen vor dem Versand
im Werk einer gründlichen Inspektion unter-
worfen werden, können während des Betrie-
bes Störungen auftreten. Sollte dieser Fall
eintreten, so prüfen Sie die Maschine nach den
in der nachstehenden Fehlersuchübersicht an-
gegebenen Verfahren. Falls Instandsetzungsar-
beiten erforderlich sind, wenden Sie sich bitte
an Ihren Yamaha-Fachhändler.
Die erfahrenen Mechaniker Ihres Yamaha-
Fachhändlers bieten Ihnen einen ausgezeichne-
ten Kundendienst. Als Austauschteile sind nur
Original-Yamaha-Ersatzteile zu verwenden.
Nachgeahmte Teile haben eine ähnliche Form,
sind aber oft in der Materialqualität und der Ver-
arbeitung unterlegen, infolgedessen ist ihre Le-
bensdauer herabgesetzt, und es können teurere
Reparaturen notwendig werden.
Fehler in der Kraftstoff-, Verdichtungs- oder
Zündeinrichtung können schwieriges Ansprin-
gen oder Leistungsverlust beim Fahren verur-
sachen. In der Fehlersuchübersicht sind
schnelle und einfache Verfahren zur Prüfung
dieser Einrichtungen enthalten.

37'






37'

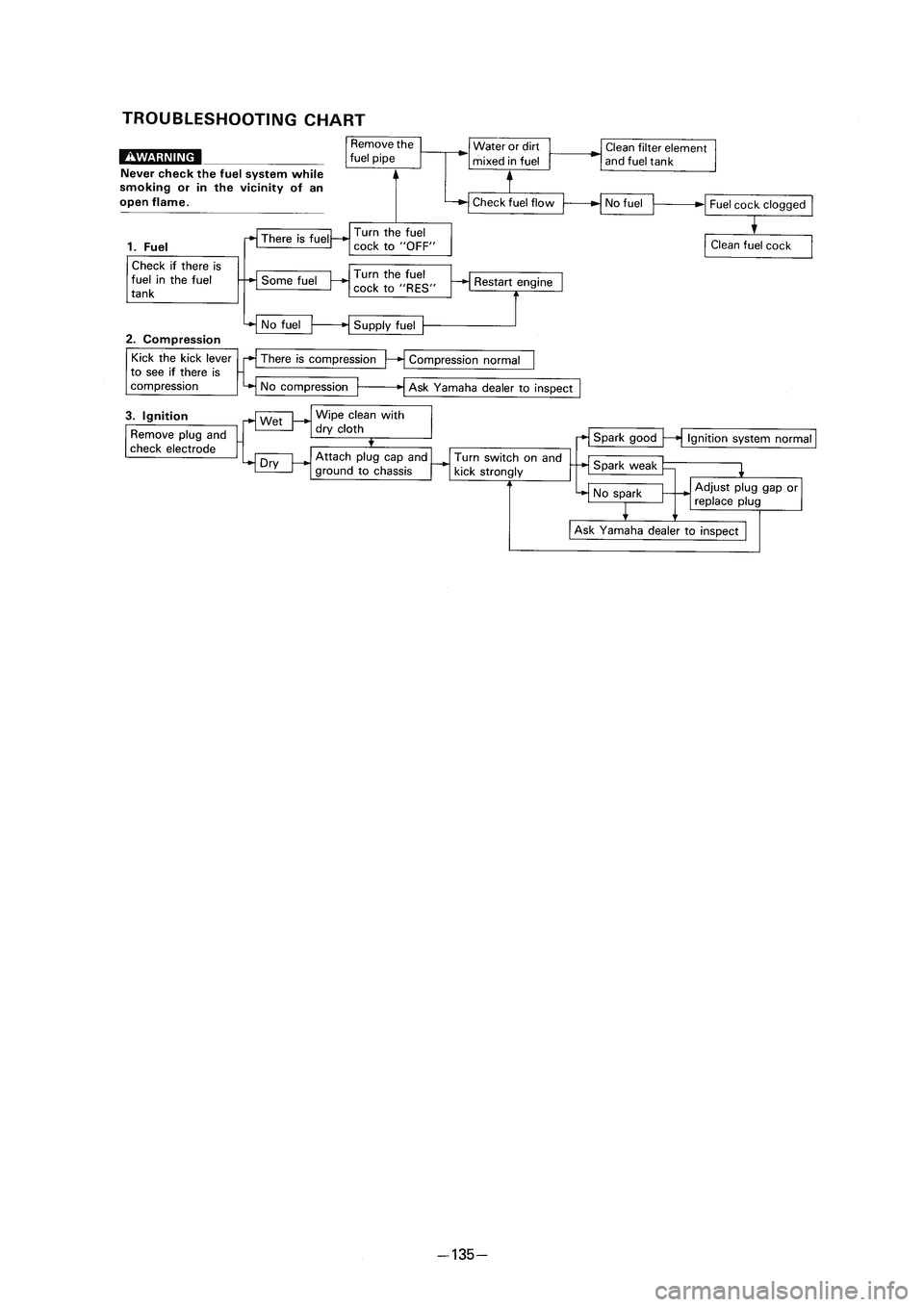

FEHLERSUCHANLEITUNG
W
Wenn die Kraftstoffanlage geprüft
wird, niemals rauchen und keine
Funken und offenes Feuer in der
Nähe dulden.
Kraftstoffrohr abnehmen
Prüfen, ob Benzin im
Kraftstofftank ist
Kickstarterhebel
durchtreten, um
festzustellen, ob
Verdichtung vorhanden ist
Kerze herausnehmen
und Elektroden prüfen
Kraftstoff
vorhanden
Wenig
Kraftstoff
vorhanden
Absperrhahn auf
,,OFF” drehen
Kein
Kraftstoff
Keine Verdichtung Verdichtung vorhanden
1. Kraftstoff
Nass
2. Verdichtung
Trocken
3. Zündung
Wasser oder
Schmutz im Benzin
Kraftstoff einfüllen
Kraftstofffluss überprüfen
Filterelement und
Kraftstofftank reinigen
Kein
BenzinAbsperrhahn
verstopft
Motor wieder
starten
Verdichtung normal
In Yamaha-Werkstatt prüfen lassen
Mit trockenem Lappen
sauber wischen
Kerzenstecker
aufstecken und
am Fahrgestell
an Masse legenKräftig durchtreten
Zündfunke
gutZündeinrichtung
normal
Zündfunke
schwach
Kein
Zündfunke
In Yamaha-Werkstatt
prüfen lassen
Elektrodenabstand
berichtigen oder
Kerze ersetzenAbsperrhahn reinigen.
Absperrhahn auf
,,RES”
drehen

37'






37'






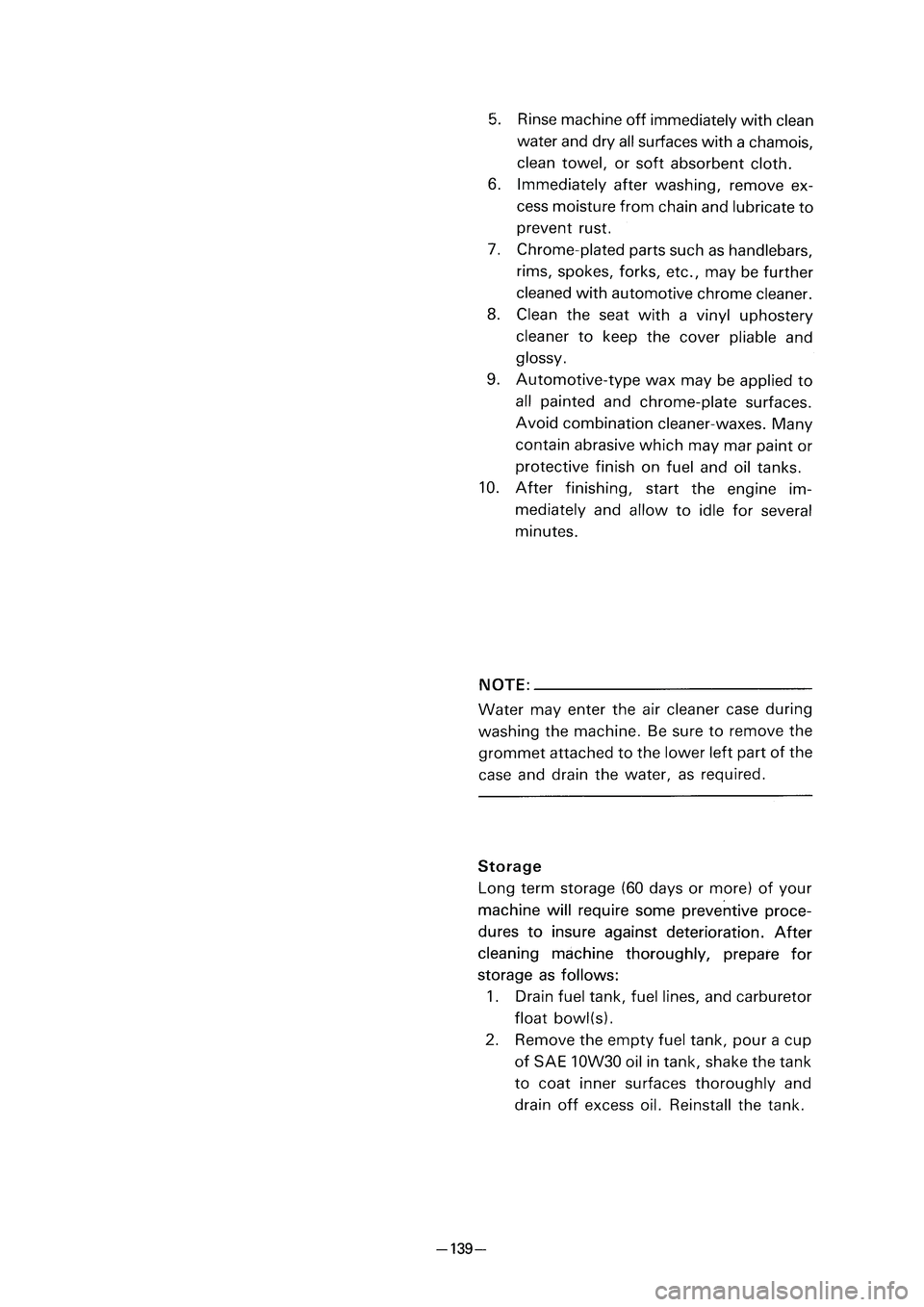

REINIGUNG UND
LAGERUNG
Reinigung
Durch häufige, gründliche Säuberung wird nicht
nur die Erscheinung der Maschine verbessert,
sondern auch das allgemeine Betriebsverhal-
ten; außerdem wird die Lebensdauer vieler
Bauteile erhöht.
1. Vor der Säuberung der Maschine:
a. Ende des Auspuffrohres verschließen, um
das Eindringen von Wasser zu verhindern;
eine Plastiktüte und ein kräftiges Gummi-
band können dazu verwendet werden.
b. Das Luftfilter entfernen oder mit einer Pla-
stikhülle abdecken, um das Eindringen von
Wasser zu vermeiden.
c. Sicherstellen, dass Zündkerze(n), Tankver-
schluss und Getriebeöleinfüllstutzen rich-
tig angebracht sind.
2. Falls das Motorgehäuse sehr fettig ist, tra-
ge man mit einem Pinsel Entfettungsmittel
auf. Es darf kein Entfettungsmittel auf
die Radachsen aufgetragen werden.
3. Schmutz und Entfettungsmittel mit einem
Spritzschlauch abspülen, wobei nur so
viel Wasserdruck wie für diese Aufgabe
nötig anzuwenden ist.
dD
Übermäßiger Wasserdruck kann das Ein-
dringen von Wasser und Verunreinigung
der Radlager, Vorderradgabel, Bremsen
und Getriebedichtungen verursachen. Vie-
le teure Reparaturrechnungen sind die Fol-
ge von falscher Anwendung von
Hochdruckreinigungsmitteln, wie sie in
Münzautowaschanlagen vorhanden sind.
4. Sobald der meiste Schmutz abgespült
worden ist, sind alle Oberflächen mit war-
men Wasser und einem milden Wasch-
pulver zu waschen. Mit einer alten
Zahnbürste oder Flaschenreinigungsbür-
ste können schwer zugängliche Stellen
gereinigt werden.
