ENTRETIENS P ÉRIODIQUES ET PETITES R ÉPARATIONS
6-27 2
3
4
5
67
8
9
FAU25971
Sch éma de diagnostic de pannes
AVERTISSEMENT

FWA10840
Ne jamais contr ôler le circuit de carburant en fumant, ou à proximit é d ’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le kick.2. Compression
Compression
Pas de compression
Contrôler l’allumage. Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écarteme\
nt
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha. Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le kick.

7-1
1
2
3
4
5
6
7
8
9

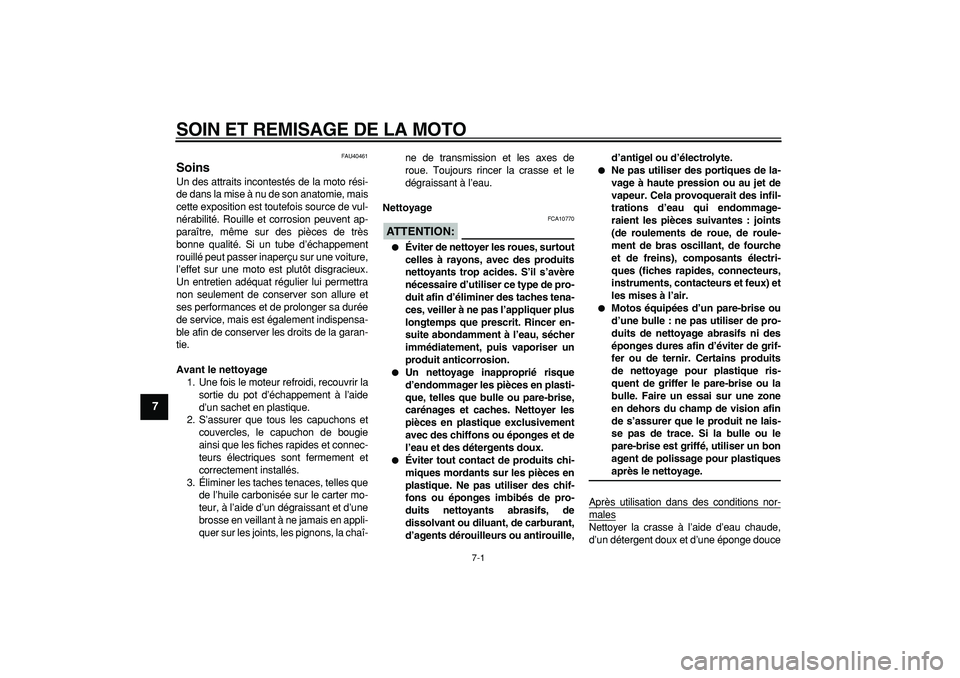

SOIN ET REMISAGE DE LA MOTO
FAU40461
Soins
Un des attraits incontestés de la moto rési-
de dans la mise à nu de son anatomie, mais
cette exposition est toutefois source de vul-
nérabilité. Rouille et corrosion peuvent ap-
paraître, même sur des pièces de très
bonne qualité. Si un tube d’échappement
rouillé peut passer inaperçu sur une voiture,
l’effet sur une moto est plutôt disgracieux.
Un entretien adéquat régulier lui permettra
non seulement de conserver son allure et
ses performances et de prolonger sa durée
de service, mais est également indispensa-
ble afin de conserver les droits de la garan-
tie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons et
couvercles, le capuchon de bougie
ainsi que les fiches rapides et connec-
teurs électriques sont fermement et
correctement installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaî-ne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:

FCA10770

Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.

Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.

Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de
dissolvant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,d’antigel ou d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.

Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de pro-
duits de nettoyage abrasifs ni des
éponges dures afin d’éviter de grif-
fer ou de ternir. Certains produits
de nettoyage pour plastique ris-
quent de griffer le pare-brise ou la
bulle. Faire un essai sur une zone
en dehors du champ de vision afin
de s’assurer que le produit ne lais-
se pas de trace. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiques
après le nettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce

SOIN ET REMISAGE DE LA MOTO
7-2
2
3
4
5
6
78
9

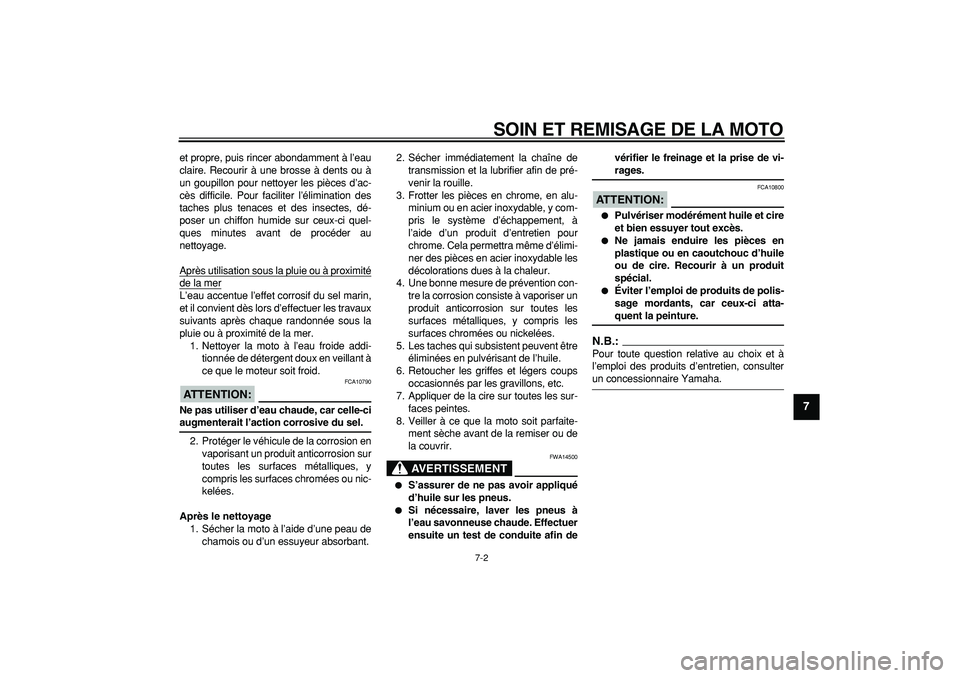

et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dé-
poser un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie ou à proximité
de la merL’eau accentue l’effet corrosif du sel marin,
et il convient dès lors d’effectuer les travaux
suivants après chaque randonnée sous la
pluie ou à proximité de la mer.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.ATTENTION:

FCA10790
Ne pas utiliser d’eau chaude, car celle-ci
augmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y
compris les surfaces chromées ou nic-
kelées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT

FWA14500

S’assurer de ne pas avoir appliqué
d’huile sur les pneus.

Si nécessaire, laver les pneus à
l’eau savonneuse chaude. Effectuer
ensuite un test de conduite afin devérifier le freinage et la prise de vi-
rages.
ATTENTION:

FCA10800

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.:

Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulter
un concessionnaire Yamaha.

SOIN ET REMISAGE DE LA MOTO
7-3
1
2
3
4
5
6
7
8
9

FAU40651

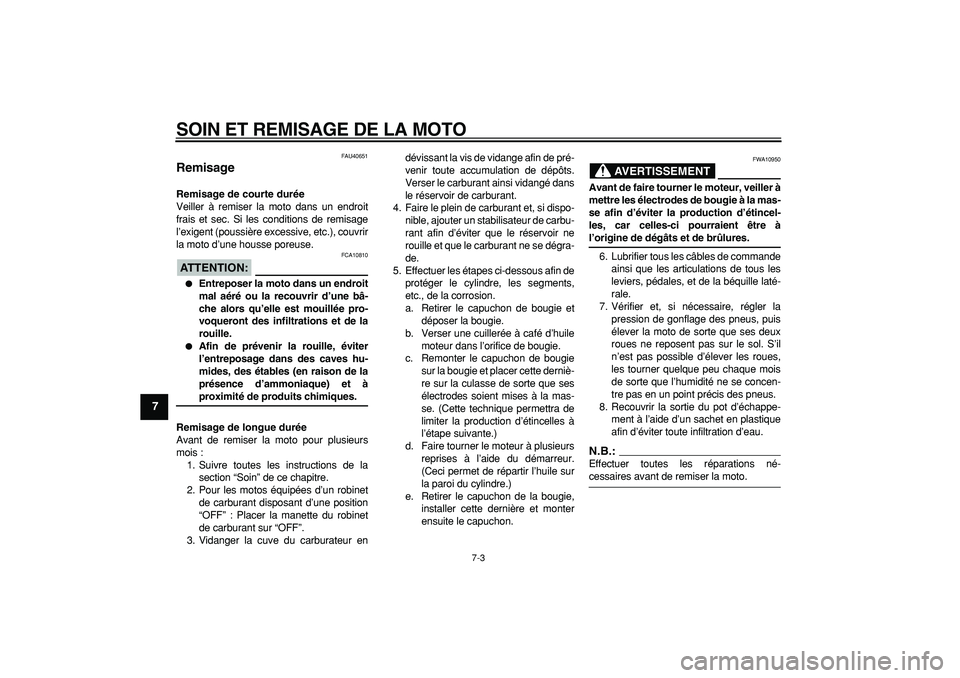

Remisage
Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.
ATTENTION:

FCA10810

Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Pour les motos équipées d’un robinet
de carburant disposant d’une position
“OFF” : Placer la manette du robinet
de carburant sur “OFF”.
3. Vidanger la cuve du carburateur endévissant la vis de vidange afin de pré-
venir toute accumulation de dépôts.
Verser le carburant ainsi vidangé dans
le réservoir de carburant.
4. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dégra-
de.
5. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette derniè-
re sur la culasse de sorte que ses
électrodes soient mises à la mas-
se. (Cette technique permettra de
limiter la production d’étincelles à
l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT

FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la mas-
se afin d’éviter la production d’étincel-
les, car celles-ci pourraient être à
l’origine de dégâts et de brûlures.
6. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale.
7. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
8. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
N.B.:

Effectuer toutes les réparations né-
cessaires avant de remiser la moto.

8-1
2
3
4
5
6
7
89

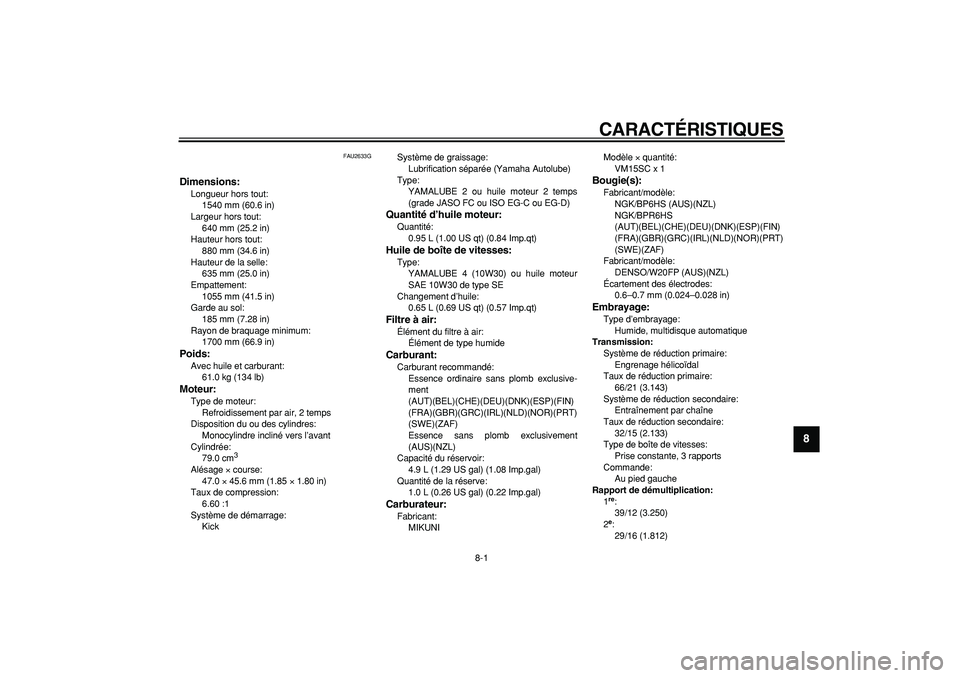

CARACTÉRISTIQUES
FAU2633G
Dimensions:
Longueur hors tout:
1540 mm (60.6 in)
Largeur hors tout:
640 mm (25.2 in)
Hauteur hors tout:
880 mm (34.6 in)
Hauteur de la selle:
635 mm (25.0 in)
Empattement:
1055 mm (41.5 in)
Garde au sol:
185 mm (7.28 in)
Rayon de braquage minimum:
1700 mm (66.9 in)
Poids:
Avec huile et carburant:
61.0 kg (134 lb)
Moteur:
Type de moteur:
Refroidissement par air, 2 temps
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
79.0 cm
3


Alésage
×
course:
47.0
×
45.6 mm (1.85
×
1.80 in)
Taux de compression:
6.60 :1
Système de démarrage:
KickSystème de graissage:
Lubrification séparée (Yamaha Autolube)
Type:
YAMALUBE 2 ou huile moteur 2 temps
(grade JASO FC ou ISO EG-C ou EG-D)

Quantité d’huile moteur:
Quantité:
0.95 L (1.00 US qt) (0.84 Imp.qt)
Huile de boîte de vitesses:
Type:
YAMALUBE 4 (10W30) ou huile moteur
SAE 10W30 de type SE
Changement d’huile:
0.65 L (0.69 US qt) (0.57 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type humide
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Essence sans plomb exclusivement
(AUS)(NZL)
Capacité du réservoir:
4.9 L (1.29 US gal) (1.08 Imp.gal)
Quantité de la réserve:
1.0 L (0.26 US gal) (0.22 Imp.gal)
Carburateur:
Fabricant:
MIKUNIModèle
×
quantité:
VM15SC x 1
Bougie(s):
Fabricant/modèle:
NGK/BP6HS (AUS)(NZL)
NGK/BPR6HS
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Fabricant/modèle:
DENSO/W20FP (AUS)(NZL)
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Embrayage:
Type d’embrayage:
Humide, multidisque automatique
Transmission:
Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
66/21 (3.143)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
32/15 (2.133)
Type de boîte de vitesses:
Prise constante, 3 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1

re

:
39/12 (3.250)
2
e

:
29/16 (1.812)

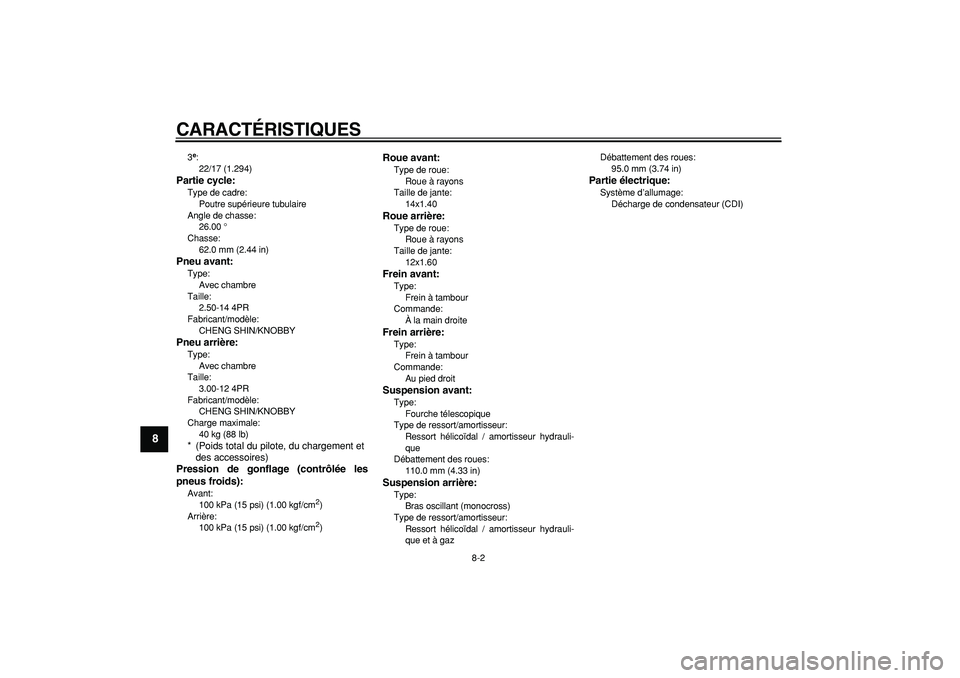

CARACTÉRISTIQUES
8-2
1
2
3
4
5
6
7
8
9

3
e

:
22/17 (1.294)
Partie cycle:
Type de cadre:
Poutre supérieure tubulaire
Angle de chasse:
26.00 °
Chasse:
62.0 mm (2.44 in)
Pneu avant:
Type:
Avec chambre
Taille:
2.50-14 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBY
Pneu arrière:
Type:
Avec chambre
Taille:
3.00-12 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBY
Charge maximale:
40 kg (88 lb)
* (Poids total du pilote, du chargement et
des accessoires)

Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (15 psi) (1.00 kgf/cm
2

)
Arrière:
100 kPa (15 psi) (1.00 kgf/cm
2

)
Roue avant:
Type de roue:
Roue à rayons
Taille de jante:
14x1.40
Roue arrière:
Type de roue:
Roue à rayons
Taille de jante:
12x1.60
Frein avant:
Type:
Frein à tambour
Commande:
À la main droite
Frein arrière:
Type:
Frein à tambour
Commande:
Au pied droit
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues:
110.0 mm (4.33 in)
Suspension arrière:
Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gazDébattement des roues:
95.0 mm (3.74 in)
Partie électrique:
Système d’allumage:
Décharge de condensateur (CDI)

9-1
2
3
4
5
6
7
8
9

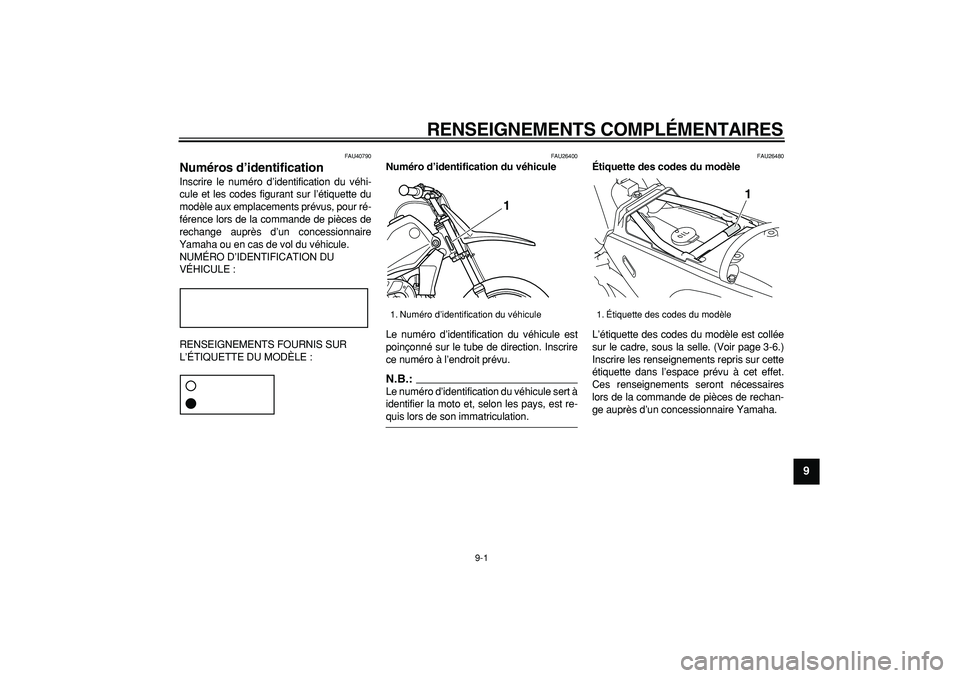

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU40790
Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.:

Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-6.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de rechan-
ge auprès d’un concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1

1. Étiquette des codes du modèle
1

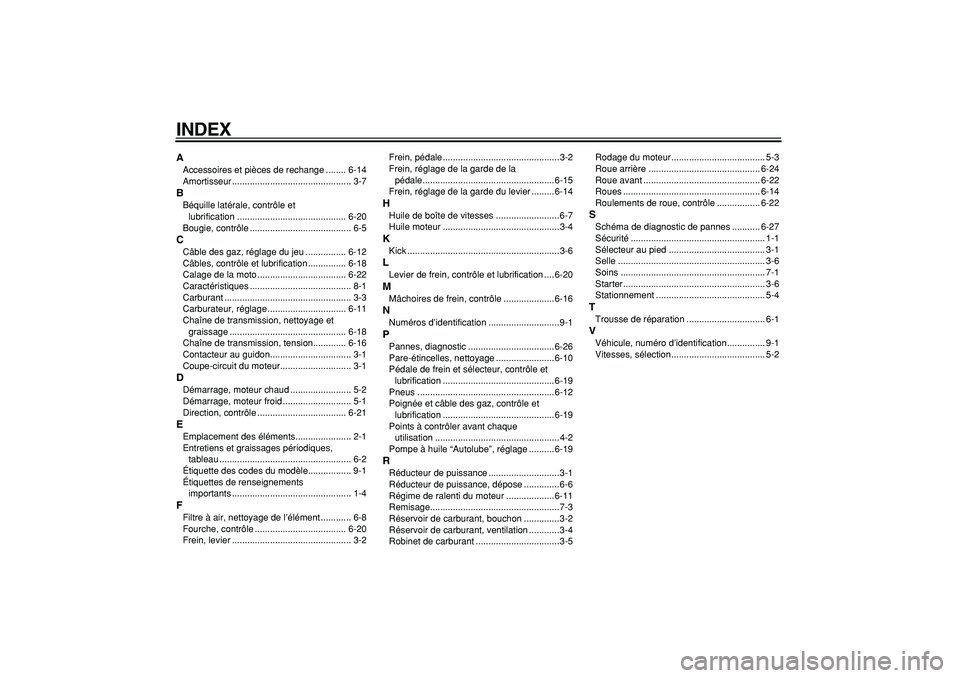

INDEX
A
Accessoires et pièces de rechange ........ 6-14
Amortisseur ............................................... 3-7
B
Béquille latérale, contrôle et
lubrification ........................................... 6-20
Bougie, contrôle ........................................ 6-5
C
Câble des gaz, réglage du jeu ................ 6-12
Câbles, contrôle et lubrification ............... 6-18
Calage de la moto ................................... 6-22
Caractéristiques ........................................ 8-1
Carburant .................................................. 3-3
Carburateur, réglage ............................... 6-11
Chaîne de transmission, nettoyage et
graissage .............................................. 6-18
Chaîne de transmission, tension............. 6-16
Contacteur au guidon................................ 3-1
Coupe-circuit du moteur............................ 3-1
D
Démarrage, moteur chaud ........................ 5-2
Démarrage, moteur froid ........................... 5-1
Direction, contrôle ................................... 6-21
E
Emplacement des éléments...................... 2-1
Entretiens et graissages périodiques,
tableau .................................................... 6-2
Étiquette des codes du modèle................. 9-1
Étiquettes de renseignements
importants ............................................... 1-4
F
Filtre à air, nettoyage de l’élément ............ 6-8
Fourche, contrôle .................................... 6-20
Frein, levier ............................................... 3-2Frein, pédale ..............................................3-2
Frein, réglage de la garde de la
pédale....................................................6-15
Frein, réglage de la garde du levier .........6-14
H
Huile de boîte de vitesses .........................6-7
Huile moteur ..............................................3-4
K
Kick ............................................................3-6
L
Levier de frein, contrôle et lubrification ....6-20
M
Mâchoires de frein, contrôle ....................6-16
N
Numéros d’identification ............................9-1
P
Pannes, diagnostic ..................................6-26
Pare-étincelles, nettoyage .......................6-10
Pédale de frein et sélecteur, contrôle et
lubrification ............................................6-19
Pneus ......................................................6-12
Poignée et câble des gaz, contrôle et
lubrification ............................................6-19
Points à contrôler avant chaque
utilisation .................................................4-2
Pompe à huile “Autolube”, réglage ..........6-19
R
Réducteur de puissance ............................3-1
Réducteur de puissance, dépose ..............6-6
Régime de ralenti du moteur ...................6-11
Remisage...................................................7-3
Réservoir de carburant, bouchon ..............3-2
Réservoir de carburant, ventilation ............3-4
Robinet de carburant .................................3-5Rodage du moteur..................................... 5-3
Roue arrière ............................................ 6-24
Roue avant .............................................. 6-22
Roues ...................................................... 6-14
Roulements de roue, contrôle ................. 6-22
S
Schéma de diagnostic de pannes ........... 6-27
Sécurité..................................................... 1-1
Sélecteur au pied ...................................... 3-1
Selle .......................................................... 3-6
Soins ......................................................... 7-1
Starter........................................................ 3-6
Stationnement ........................................... 5-4
T
Trousse de réparation ............................... 6-1
V
Véhicule, numéro d’identification............... 9-1
Vitesses, sélection..................................... 5-2

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2006.4–0.6×1 !
(F)
