COMMANDES ET INSTRUMENTS
3-4
1
2
3
4
5
6
7
8
9

FAU13411
Durite de mise à l’air de réservoir
de carburant
Avant d’utiliser la moto :

S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.

S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.

S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durit.
FAU41201
Huile moteur 2 temps
S’assurer que le niveau d’huile dans le ré-
servoir d’huile 2 temps est suffisant. Si le ni-
veau d’huile 2 temps est égal ou inférieur au
niveau illustré, ajouter une quantité suffi-
sante d’huile moteur 2 temps en procédant
comme suit.
N.B.:

S’assurer que la moto est bien à la verticale
avant de contrôler le niveau d’huile 2 temps.
Une légère inclinaison peut entraîner des
erreurs de lecture.
1. Déposer la selle. (Voir page 3-6.)
2. Retirer le bouchon du réservoir d’huile
moteur 2 temps et verser l’huile du
type recommandé par l’orifice de rem-
plissage.3. Remettre le bouchon du réservoir
d’huile moteur 2 temps en place.
N.B.:

S’assurer que le bouchon du réservoir
d’huile 2 temps est refermé correctement.
4. Remettre la selle en place.
1. Durite de mise à l’air de réservoir de
carburant
1

1. Niveau minimum
1

1. Réservoir d’huile moteur 2 temps
2. Bouchon du réservoir d’huile moteur 2
temps
Huile recommandée :
Voir page 8-1.
Quantité d’huile :
0.95 L (1.00 US qt) (0.84 Imp.qt)
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
2
3
4
5
67
8
9

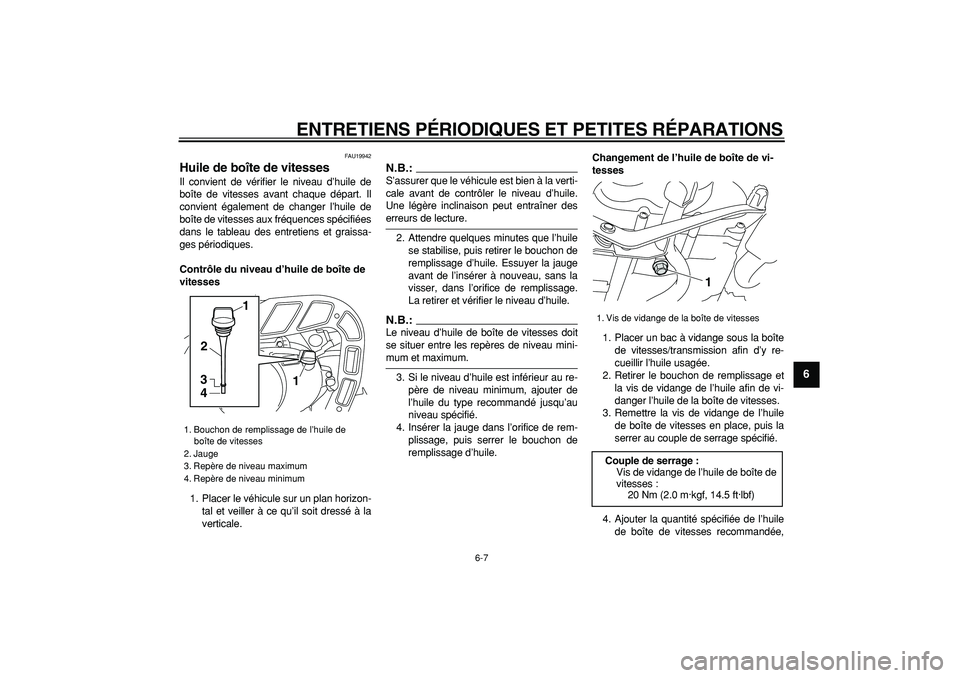

FAU19942
Huile de boîte de vitesses
Il convient de vérifier le niveau d’huile de
boîte de vitesses avant chaque départ. Il
convient également de changer l’huile de
boîte de vitesses aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile de boîte de
vitesses
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
N.B.:

S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
2. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage.
La retirer et vérifier le niveau d’huile.
N.B.:

Le niveau d’huile de boîte de vitesses doit
se situer entre les repères de niveau mini-
mum et maximum.
3. Si le niveau d’huile est inférieur au re-
père de niveau minimum, ajouter de
l’huile du type recommandé jusqu’au
niveau spécifié.
4. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile de boîte de vi-
tesses
1. Placer un bac à vidange sous la boîte
de vitesses/transmission afin d’y re-
cueillir l’huile usagée.
2. Retirer le bouchon de remplissage et
la vis de vidange de l’huile afin de vi-
danger l’huile de la boîte de vitesses.
3. Remettre la vis de vidange de l’huile
de boîte de vitesses en place, puis la
serrer au couple de serrage spécifié.
4. Ajouter la quantité spécifiée de l’huile
de boîte de vitesses recommandée,
1. Bouchon de remplissage de l’huile de
boîte de vitesses
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
2
3
41
1

1. Vis de vidange de la boîte de vitesses
Couple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1
