YAMAHA PW80 2010 Notices Demploi (in French)

DESCRIPTION
3-2
2
34
5
6
7
8
9

FAU10420

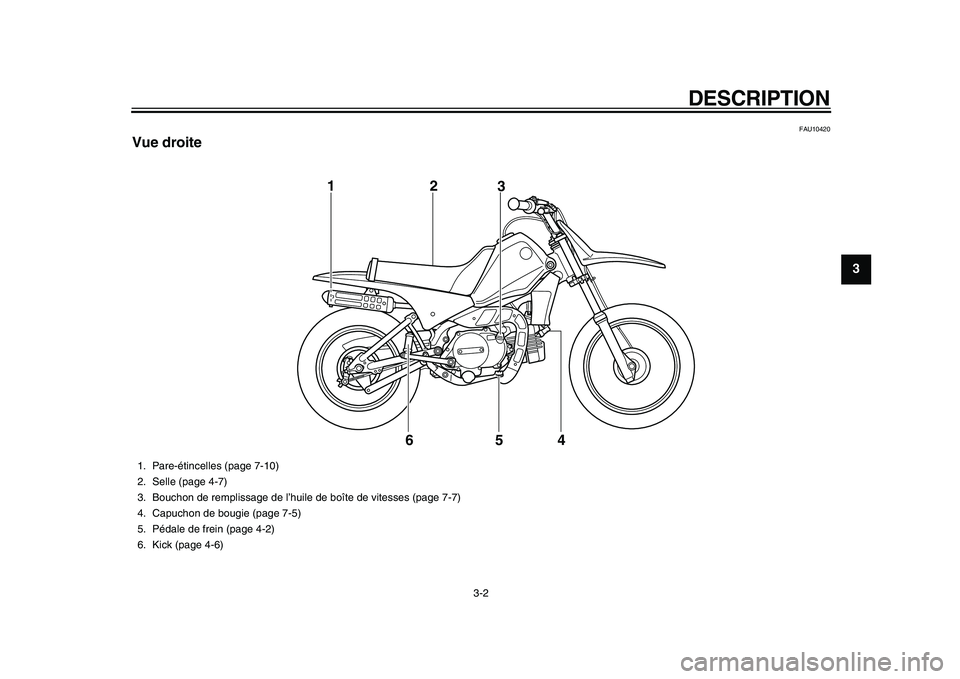

Vue droite
6 12
3
4 5

1. Pare-étincelles (page 7-10)
2. Selle (page 4-7)
3. Bouchon de remplissage de l’huile de boîte de vitesses (page 7-7)
4. Capuchon de bougie (page 7-5)
5. Pédale de frein (page 4-2)
6. Kick (page 4-6)

DESCRIPTION
3-3
1
2
3
4
5
6
7
8
9

FAU10430

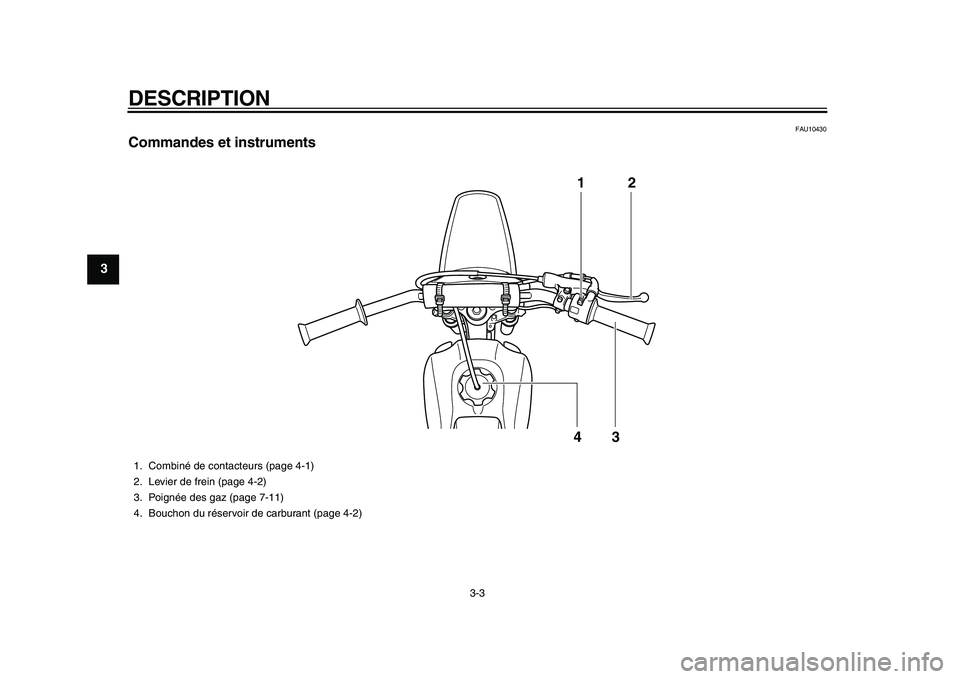

Commandes et instruments
12
43

1. Combiné de contacteurs (page 4-1)
2. Levier de frein (page 4-2)
3. Poignée des gaz (page 7-11)
4. Bouchon du réservoir de carburant (page 4-2)

4-1
2
3
45
6
7
8
9

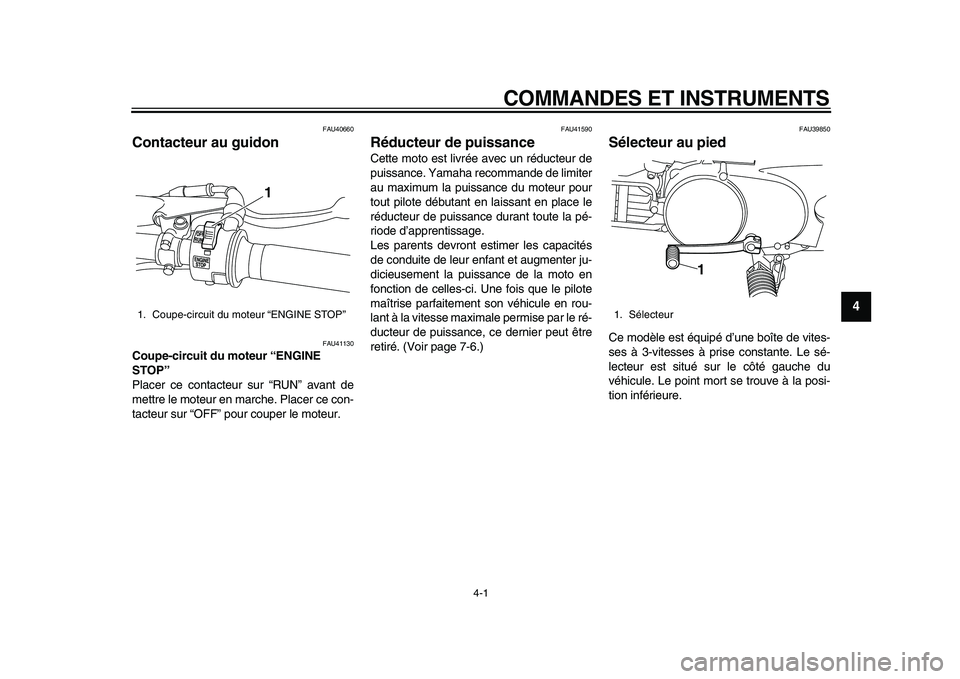

COMMANDES ET INSTRUMENTS
FAU40660
Contacteur au guidon
FAU41130
Coupe-circuit du moteur “ENGINE
STOP”
Placer ce contacteur sur “RUN” avant de
mettre le moteur en marche. Placer ce con-
tacteur sur “OFF” pour couper le moteur.
FAU41590
Réducteur de puissance
Cette moto est livrée avec un réducteur de
puissance. Yamaha recommande de limiter
au maximum la puissance du moteur pour
tout pilote débutant en laissant en place le
réducteur de puissance durant toute la pé-
riode d’apprentissage.
Les parents devront estimer les capacités
de conduite de leur enfant et augmenter ju-
dicieusement la puissance de la moto en
fonction de celles-ci. Une fois que le pilote
maîtrise parfaitement son véhicule en rou-
lant à la vitesse maximale permise par le ré-
ducteur de puissance, ce dernier peut être
retiré. (Voir page 7-6.)
FAU39850
Sélecteur au pied
Ce modèle est équipé d’une boîte de vites-
ses à 3-vitesses à prise constante. Le sé-
lecteur est situé sur le côté gauche du
véhicule. Le point mort se trouve à la posi-
tion inférieure.
1. Coupe-circuit du moteur “ENGINE STOP”
1

1. Sélecteur
1

COMMANDES ET INSTRUMENTS
4-2
1
2
3
4
5
6
7
8
9

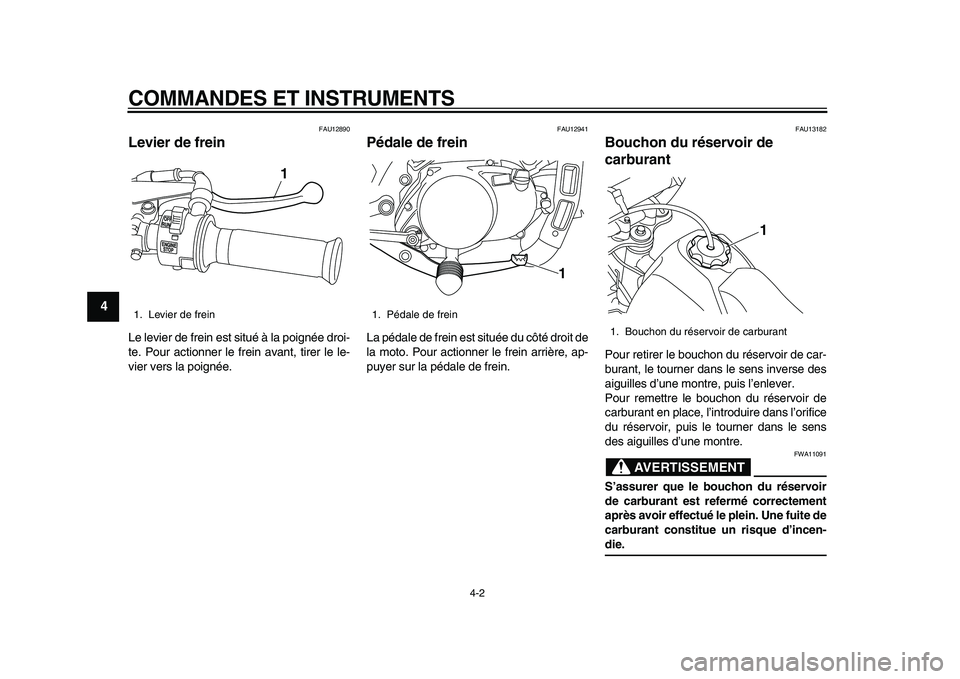

FAU12890
Levier de frein
Le levier de frein est situé à la poignée droi-
te. Pour actionner le frein avant, tirer le le-
vier vers la poignée.
FAU12941
Pédale de frein
La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13182
Bouchon du réservoir de
carburant
Pour retirer le bouchon du réservoir de car-
burant, le tourner dans le sens inverse des
aiguilles d’une montre, puis l’enlever.
Pour remettre le bouchon du réservoir de
carburant en place, l’introduire dans l’orifice
du réservoir, puis le tourner dans le sens
des aiguilles d’une montre.
AVERTISSEMENT

FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
die.
1. Levier de frein
1

1. Pédale de frein
1

1. Bouchon du réservoir de carburant
1

COMMANDES ET INSTRUMENTS
4-3
2
3
45
6
7
8
9

FAU13221

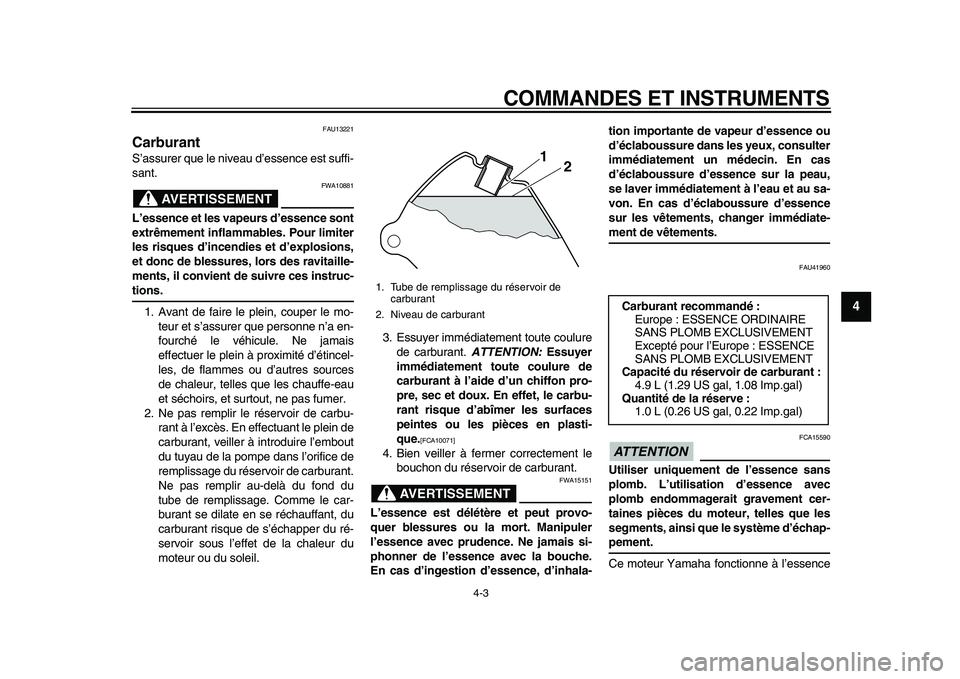

Carburant
S’assurer que le niveau d’essence est suffi-
sant.
AVERTISSEMENT

FWA10881
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.
1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais
effectuer le plein à proximité d’étincel-
les, de flammes ou d’autres sources
de chaleur, telles que les chauffe-eau
et séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carburant.
Ne pas remplir au-delà du fond du
tube de remplissage. Comme le car-
burant se dilate en se réchauffant, du
carburant risque de s’échapper du ré-
servoir sous l’effet de la chaleur du
moteur ou du soleil.3. Essuyer immédiatement toute coulure
de carburant.
ATTENTION:
Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plasti-
que.
[FCA10071]

4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT

FWA15151
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche.
En cas d’ingestion d’essence, d’inhala-tion importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU41960
ATTENTION

FCA15590
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
segments, ainsi que le système d’échap-
pement.
Ce moteur Yamaha fonctionne à l’essence
1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant
2 1

Carburant recommandé :
Europe : ESSENCE ORDINAIRE
SANS PLOMB EXCLUSIVEMENT
Excepté pour l’Europe : ESSENCE
SANS PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
4.9 L (1.29 US gal, 1.08 Imp.gal)
Quantité de la réserve :
1.0 L (0.26 US gal, 0.22 Imp.gal)

COMMANDES ET INSTRUMENTS
4-4
1
2
3
4
5
6
7
8
9

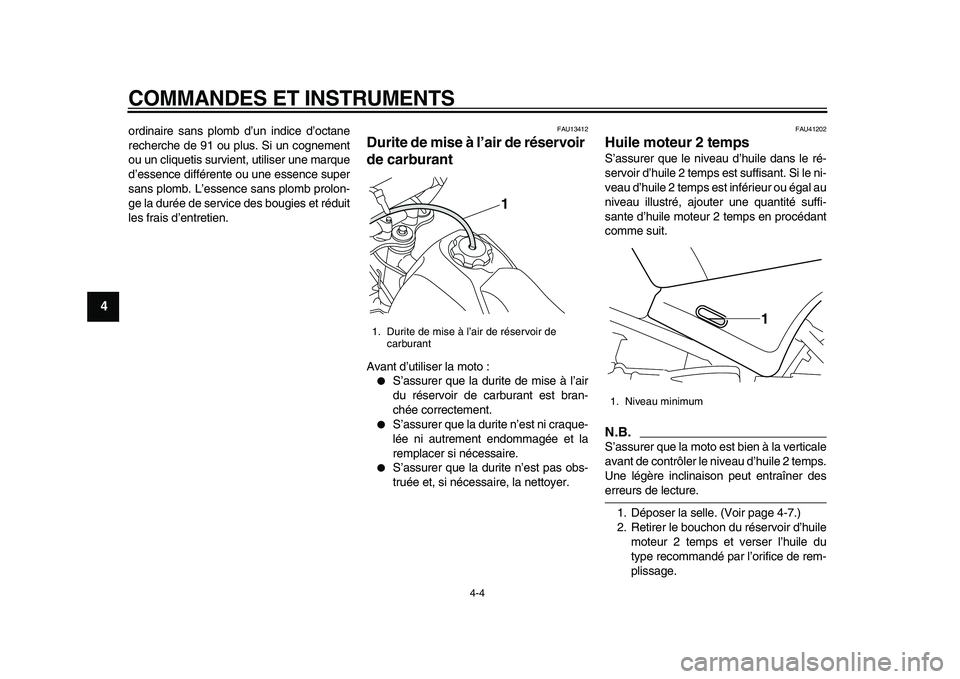

ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marque
d’essence différente ou une essence super
sans plomb. L’essence sans plomb prolon-
ge la durée de service des bougies et réduit
les frais d’entretien.
FAU13412
Durite de mise à l’air de réservoir
de carburant
Avant d’utiliser la moto :

S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.

S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.

S’assurer que la durite n’est pas obs-
truée et, si nécessaire, la nettoyer.
FAU41202
Huile moteur 2 temps
S’assurer que le niveau d’huile dans le ré-
servoir d’huile 2 temps est suffisant. Si le ni-
veau d’huile 2 temps est inférieur ou égal au
niveau illustré, ajouter une quantité suffi-
sante d’huile moteur 2 temps en procédant
comme suit.
N.B.

S’assurer que la moto est bien à la verticale
avant de contrôler le niveau d’huile 2 temps.
Une légère inclinaison peut entraîner des
erreurs de lecture.
1. Déposer la selle. (Voir page 4-7.)
2. Retirer le bouchon du réservoir d’huile
moteur 2 temps et verser l’huile du
type recommandé par l’orifice de rem-
plissage.
1. Durite de mise à l’air de réservoir de
carburant
1

1. Niveau minimum
1

COMMANDES ET INSTRUMENTS
4-5
2
3
45
6
7
8
9

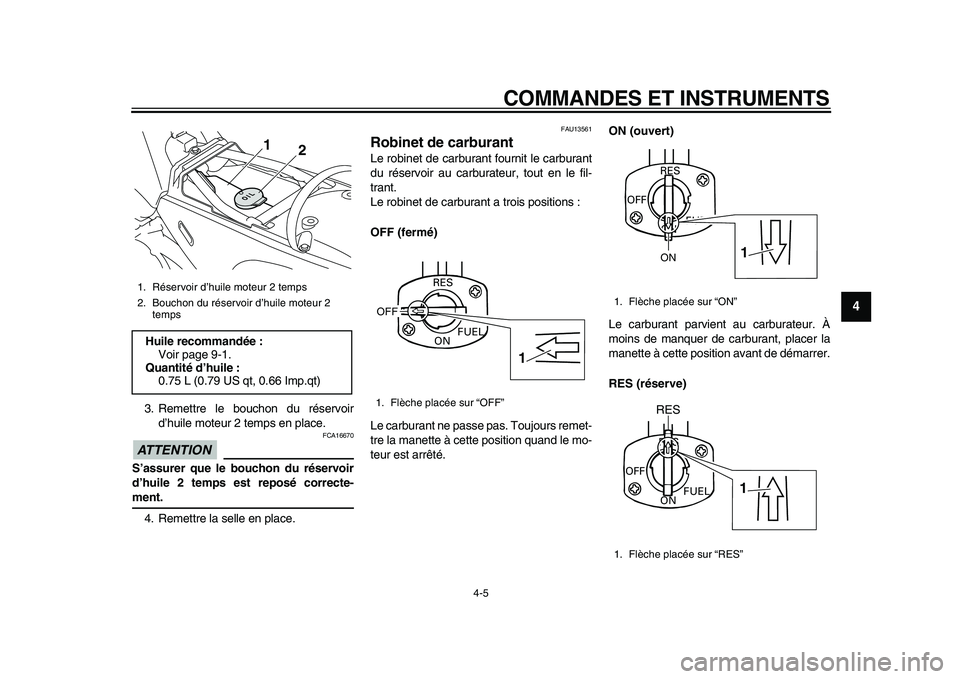

3. Remettre le bouchon du réservoir
d’huile moteur 2 temps en place.
ATTENTION

FCA16670
S’assurer que le bouchon du réservoir
d’huile 2 temps est reposé correcte-
ment.
4. Remettre la selle en place.
FAU13561
Robinet de carburant
Le robinet de carburant fournit le carburant
du réservoir au carburateur, tout en le fil-
trant.
Le robinet de carburant a trois positions :
OFF (fermé)
Le carburant ne passe pas. Toujours remet-
tre la manette à cette position quand le mo-
teur est arrêté.
ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
RES (réserve)

1. Réservoir d’huile moteur 2 temps
2. Bouchon du réservoir d’huile moteur 2
temps
Huile recommandée :
Voir page 9-1.
Quantité d’huile :
0.75 L (0.79 US qt, 0.66 Imp.qt)
1
2

1. Flèche placée sur “OFF”
RES
ONFUEL
OFF
1
1. Flèche placée sur “ON”
1. Flèche placée sur “RES”
ON
FUEL
RES
OFF
1
ON
OFF
ONFUEL RES
1
RES

COMMANDES ET INSTRUMENTS
4-6
1
2
3
4
5
6
7
8
9

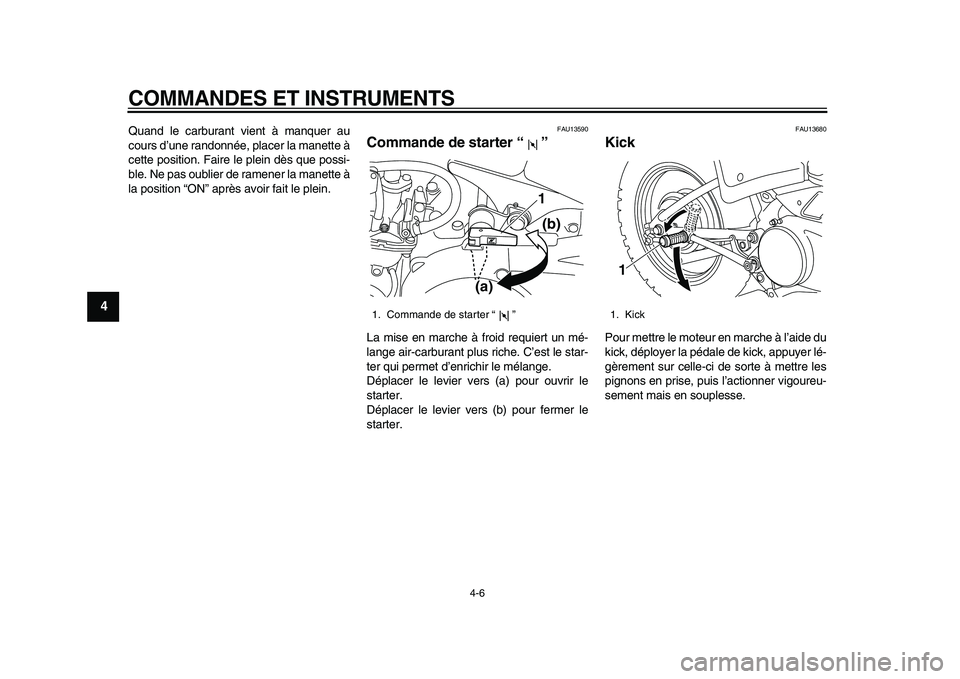

Quand le carburant vient à manquer au
cours d’une randonnée, placer la manette à
cette position. Faire le plein dès que possi-
ble. Ne pas oublier de ramener la manette à
la position “ON” après avoir fait le plein.
FAU13590
Commande de starter “”
La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le levier vers (a) pour ouvrir le
starter.
Déplacer le levier vers (b) pour fermer le
starter.
FAU13680
Kick
Pour mettre le moteur en marche à l’aide du
kick, déployer la pédale de kick, appuyer lé-
gèrement sur celle-ci de sorte à mettre les
pignons en prise, puis l’actionner vigoureu-
sement mais en souplesse.
1. Commande de starter “”
1
(a)(b)

1. Kick
1

COMMANDES ET INSTRUMENTS
4-7
2
3
45
6
7
8
9

FAU41140

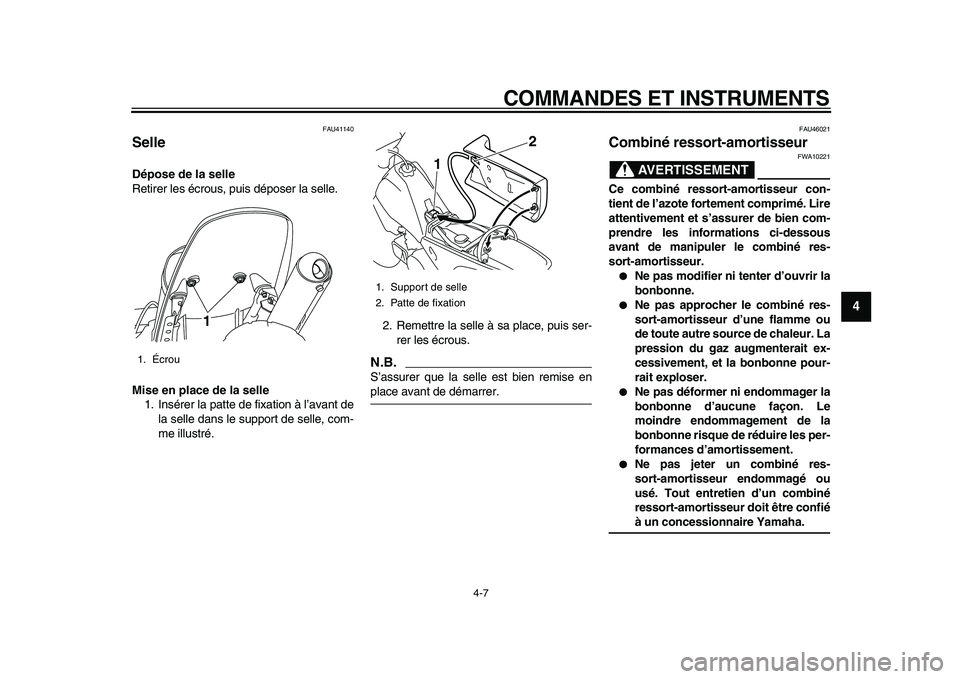

Selle
Dépose de la selle
Retirer les écrous, puis déposer la selle.
Mise en place de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle, com-
me illustré.2. Remettre la selle à sa place, puis ser-
rer les écrous.
N.B.

S’assurer que la selle est bien remise en
place avant de démarrer.
FAU46021
Combiné ressort-amortisseur
AVERTISSEMENT

FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
prendre les informations ci-dessous
avant de manipuler le combiné res-
sort-amortisseur.

Ne pas modifier ni tenter d’ouvrir la
bonbonne.

Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.

Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.

Ne pas jeter un combiné res-
sort-amortisseur endommagé ou
usé. Tout entretien d’un combiné
ressort-amortisseur doit être confié
à un concessionnaire Yamaha.
1.Écrou
1

1. Support de selle
2. Patte de fixation
2
1

COMMANDES ET INSTRUMENTS
4-8
1
2
3
4
5
6
7
8
9

FAU37490

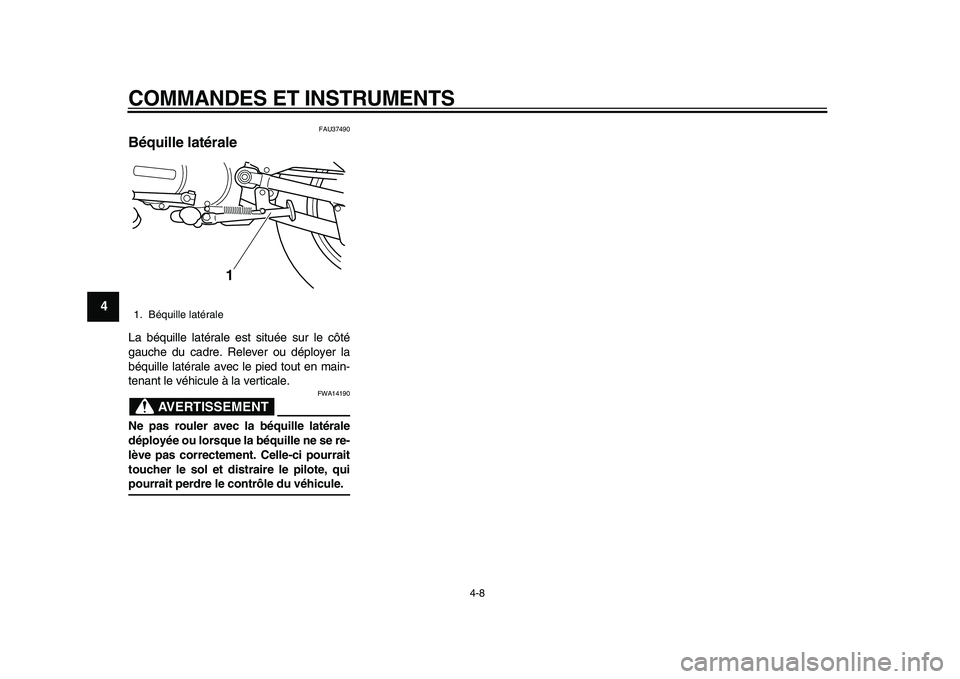

Béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.
AVERTISSEMENT

FWA14190
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
1. Béquille latérale
1
