4-2
4
FVU00130

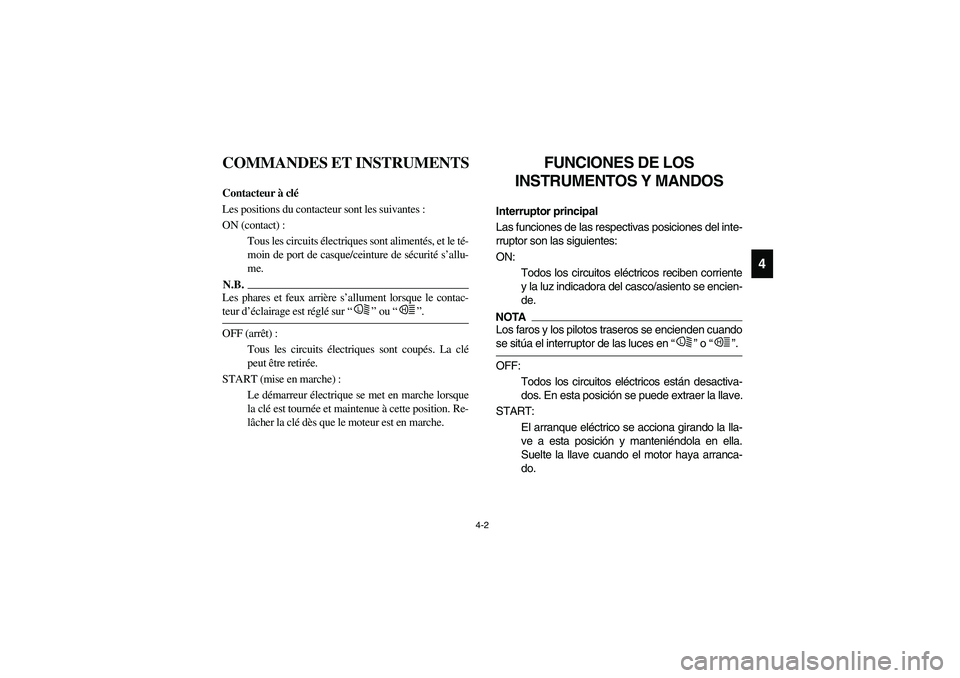

COMMANDES ET INSTRUMENTS
FVU00140
Contacteur à clé
Les positions du contacteur sont les suivantes :
ON (contact) :
Tous les circuits électriques sont alimentés, et le té-
moin de port de casque/ceinture de sécurité s’allu-
me.N.B.Les phares et feux arrière s’allument lorsque le contac-
teur d’éclairage est réglé sur “” ou “”.OFF (arrêt) :
Tous les circuits électriques sont coupés. La clé
peut être retirée.
START (mise en marche) :
Le démarreur électrique se met en marche lorsque
la clé est tournée et maintenue à cette position. Re-
lâcher la clé dès que le moteur est en marche.
L
H
SVU00130
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS
SVU00140
Interruptor principal
Las funciones de las respectivas posiciones del inte-
rruptor son las siguientes:
ON:
Todos los circuitos eléctricos reciben corriente
y la luz indicadora del casco/asiento se encien-
de.NOTALos faros y los pilotos traseros se encienden cuando
se sitúa el interruptor de las luces en “” o “”.OFF:
Todos los circuitos eléctricos están desactiva-
dos. En esta posición se puede extraer la llave.
START:
El arranque eléctrico se acciona girando la lla-
ve a esta posición y manteniéndola en ella.
Suelte la llave cuando el motor haya arranca-
do.
L
H
EE.book Page 2 Tuesday, June 17, 2008 9:00 AM

4-3
1. On-Command differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”3. High-range indicator light “H”
4. Neutral indicator light “N”5. Reverse indicator light “R”
6. Parking brake indicator light “P”
7. On-Command four-wheel-drive/differential gear lock indicator
“”/“”
8. Coolant temperature warning light “”
9. Engine trouble warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin de la gamme basse “L”3. Témoin de la gamme haute “H”
4. Témoin de point mort “N”5. Témoin de la marche arrière “R”
6. Témoin du frein de stationnement “P”
7. Indicateur de la commande du mode de traction/du système de
blocage du différentiel “”/“”
8. Témoin d’alerte de la température du liquide de refroidissement “”
9. Témoin d’alerte de panne du moteur “”
1. Testigo de bloqueo del diferencial On-Command “DIFF. LOCK”
2. Testigo de marcha corta “L”3. Testigo de marcha larga “H”
4. Testigo de punto muerto “N”5. Testigo de marcha atrás “R”
6. Testigo del freno de estacionamiento “P”
7. Indicador de tracción a las cuatro ruedas/bloqueo del diferencial
On-Command “”/“”
8. Luz de alarma de la temperatura del líquido refrigerante “”
9. Luz de alarma de avería del motor “”
1
2
3
4
5
6
8
9 7
km/h
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EVU00150

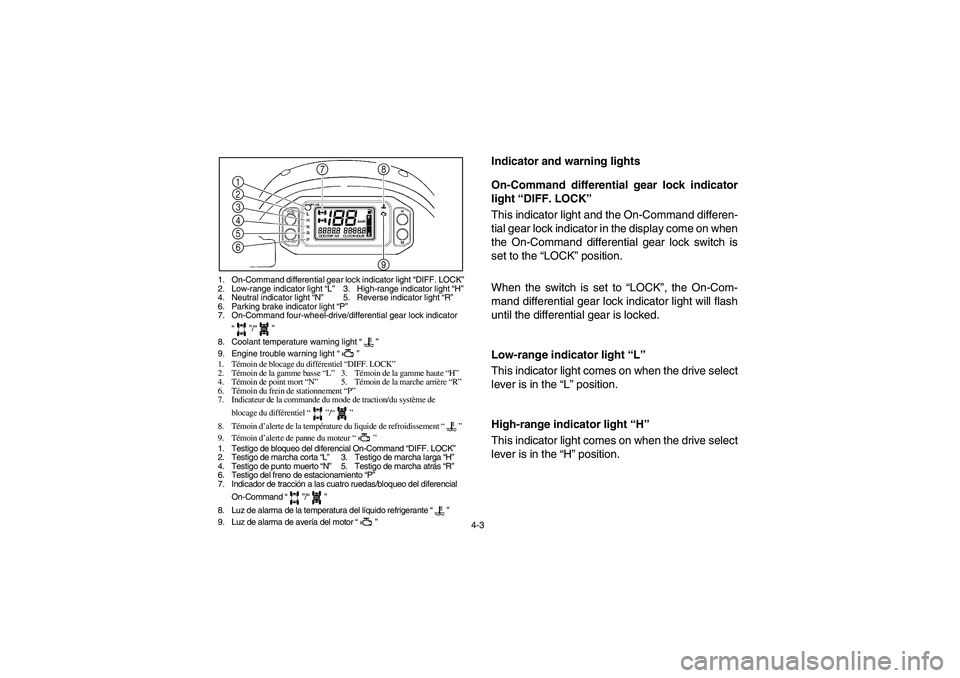

Indicator and warning lights
EVU01131
On-Command differential gear lock indicator
light “DIFF. LOCK”
This indicator light and the On-Command differen-
tial gear lock indicator in the display come on when
the On-Command differential gear lock switch is
set to the “LOCK” position.
When the switch is set to “LOCK”, the On-Com-
mand differential gear lock indicator light will flash
until the differential gear is locked.
EVU01140
Low-range indicator light “L”
This indicator light comes on when the drive select
lever is in the “L” position.
EVU01150
High-range indicator light “H”
This indicator light comes on when the drive select
lever is in the “H” position.
EE.book Page 3 Tuesday, June 17, 2008 9:00 AM

4-4
FVU00150

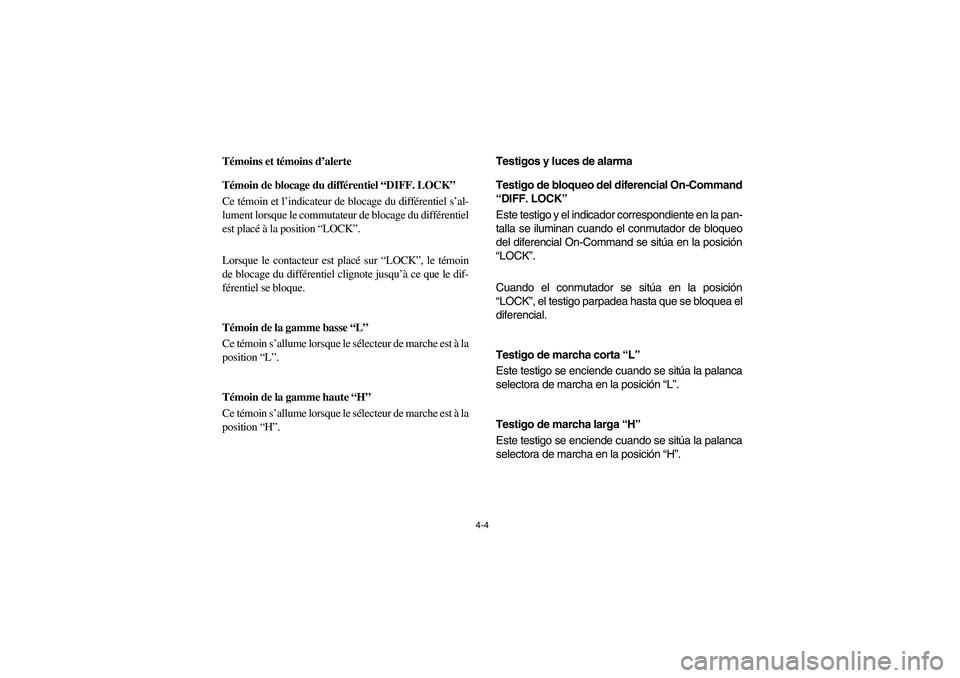

Témoins et témoins d’alerte
FVU01131
Témoin de blocage du différentiel “DIFF. LOCK”
Ce témoin et l’indicateur de blocage du différentiel s’al-
lument lorsque le commutateur de blocage du différentiel
est placé à la position “LOCK”.
Lorsque le contacteur est placé sur “LOCK”, le témoin
de blocage du différentiel clignote jusqu’à ce que le dif-
férentiel se bloque.
FVU01140
Témoin de la gamme basse “L”
Ce témoin s’allume lorsque le sélecteur de marche est à la
position “L”.
FVU01150
Témoin de la gamme haute “H”
Ce témoin s’allume lorsque le sélecteur de marche est à la
position “H”.
SVU00150
Testigos y luces de alarma
SVU01131
Testigo de bloqueo del diferencial On-Command
“DIFF. LOCK”
Este testigo y el indicador correspondiente en la pan-
talla se iluminan cuando el conmutador de bloqueo
del diferencial On-Command se sitúa en la posición
“LOCK”.
Cuando el conmutador se sitúa en la posición
“LOCK”, el testigo parpadea hasta que se bloquea el
diferencial.
SVU01140
Testigo de marcha corta “L”
Este testigo se enciende cuando se sitúa la palanca
selectora de marcha en la posición “L”.
SVU01150
Testigo de marcha larga “H”
Este testigo se enciende cuando se sitúa la palanca
selectora de marcha en la posición “H”.
EE.book Page 4 Tuesday, June 17, 2008 9:00 AM

4-5
1. On-Command differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”3. High-range indicator light “H”
4. Neutral indicator light “N”5. Reverse indicator light “R”
6. Parking brake indicator light “P”
7. On-Command four-wheel-drive/differential gear lock indicator
“”/“”
8. Coolant temperature warning light “”
9. Engine trouble warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin de la gamme basse “L”3. Témoin de la gamme haute “H”
4. Témoin de point mort “N”5. Témoin de la marche arrière “R”
6. Témoin du frein de stationnement “P”
7. Indicateur de la commande du mode de traction/du système de
blocage du différentiel “”/“”
8. Témoin d’alerte de la température du liquide de refroidissement “”
9. Témoin d’alerte de panne du moteur “”
1. Testigo de bloqueo del diferencial On-Command “DIFF. LOCK”
2. Testigo de marcha corta “L”3. Testigo de marcha larga “H”
4. Testigo de punto muerto “N”5. Testigo de marcha atrás “R”
6. Testigo del freno de estacionamiento “P”
7. Indicador de tracción a las cuatro ruedas/bloqueo del diferencial
On-Command “”/“”
8. Luz de alarma de la temperatura del líquido refrigerante “”
9. Luz de alarma de avería del motor “”
1
2
3
4
5
6
8
9 7
km/h
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EVU00170

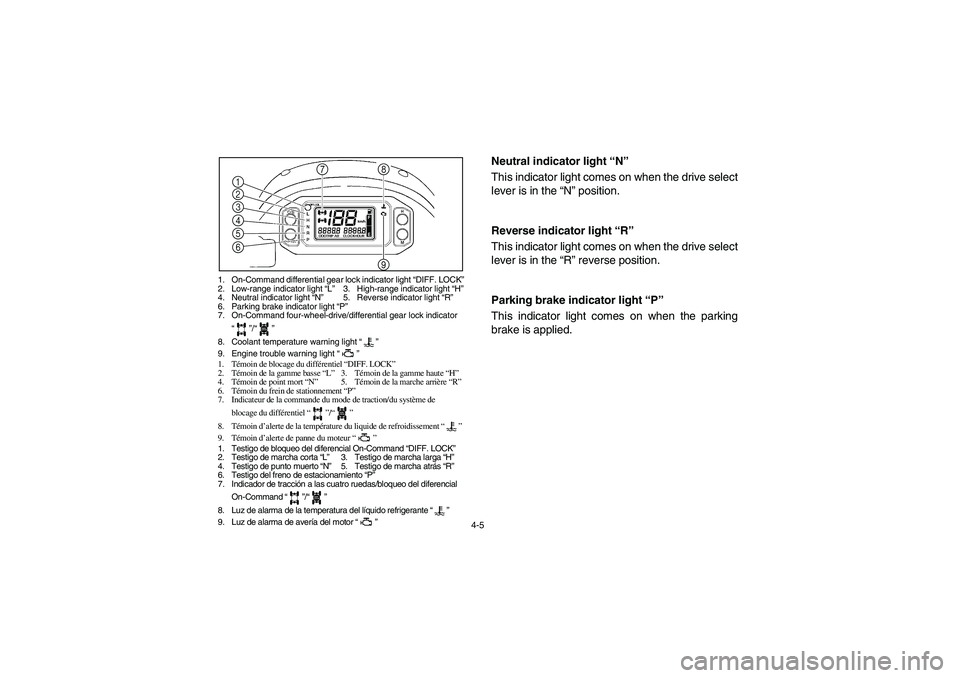

Neutral indicator light “N”
This indicator light comes on when the drive select
lever is in the “N” position.
5B410001
Reverse indicator light “R”
This indicator light comes on when the drive select
lever is in the “R” reverse position.
EVU00210
Parking brake indicator light “P”
This indicator light comes on when the parking
brake is applied.
EE.book Page 5 Tuesday, June 17, 2008 9:00 AM

4-6
FVU00170

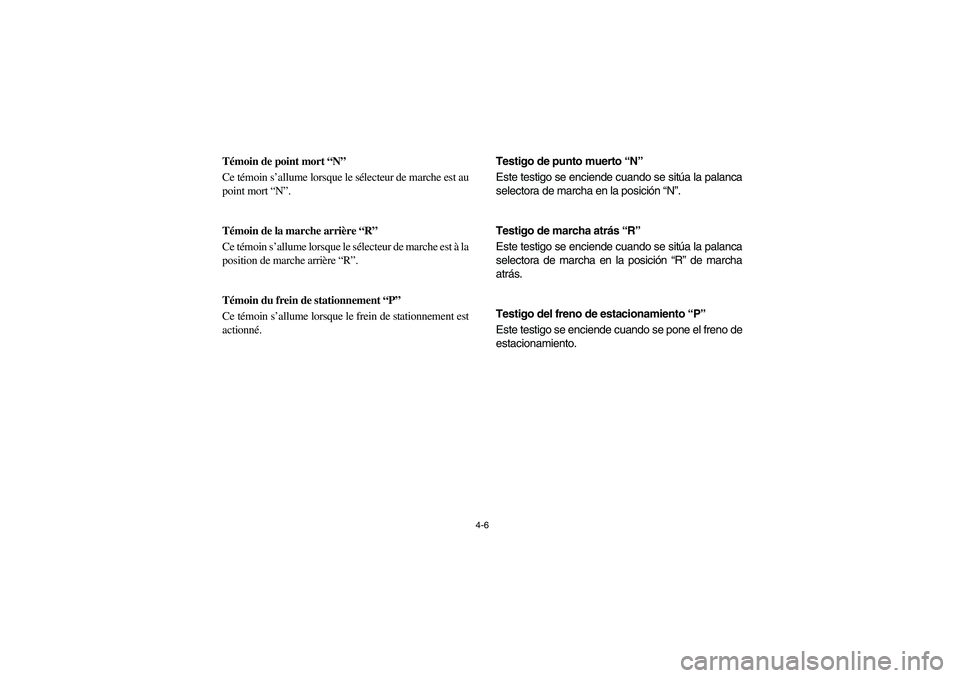

Témoin de point mort “N”
Ce témoin s’allume lorsque le sélecteur de marche est au
point mort “N”.
5B410001
Témoin de la marche arrière “R”
Ce témoin s’allume lorsque le sélecteur de marche est à la
position de marche arrière “R”.
FVU00210
Témoin du frein de stationnement “P”
Ce témoin s’allume lorsque le frein de stationnement est
actionné.
SVU00170
Testigo de punto muerto “N”
Este testigo se enciende cuando se sitúa la palanca
selectora de marcha en la posición “N”.
5B410001
Testigo de marcha atrás “R”
Este testigo se enciende cuando se sitúa la palanca
selectora de marcha en la posición “R” de marcha
atrás.
SVU00210
Testigo del freno de estacionamiento “P”
Este testigo se enciende cuando se pone el freno de
estacionamiento.
EE.book Page 6 Tuesday, June 17, 2008 9:00 AM

4-7
1. On-Command differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”3. High-range indicator light “H”
4. Neutral indicator light “N”5. Reverse indicator light “R”
6. Parking brake indicator light “P”
7. On-Command four-wheel-drive/differential gear lock indicator
“”/“”
8. Coolant temperature warning light “”
9. Engine trouble warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin de la gamme basse “L”3. Témoin de la gamme haute “H”
4. Témoin de point mort “N”5. Témoin de la marche arrière “R”
6. Témoin du frein de stationnement “P”
7. Indicateur de la commande du mode de traction/du système de
blocage du différentiel “”/“”
8. Témoin d’alerte de la température du liquide de refroidissement “”
9. Témoin d’alerte de panne du moteur “”
1. Testigo de bloqueo del diferencial On-Command “DIFF. LOCK”
2. Testigo de marcha corta “L”3. Testigo de marcha larga “H”
4. Testigo de punto muerto “N”5. Testigo de marcha atrás “R”
6. Testigo del freno de estacionamiento “P”
7. Indicador de tracción a las cuatro ruedas/bloqueo del diferencial
On-Command “”/“”
8. Luz de alarma de la temperatura del líquido refrigerante “”
9. Luz de alarma de avería del motor “”
1
2
3
4
5
6
8
9 7
km/h
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EVU01161

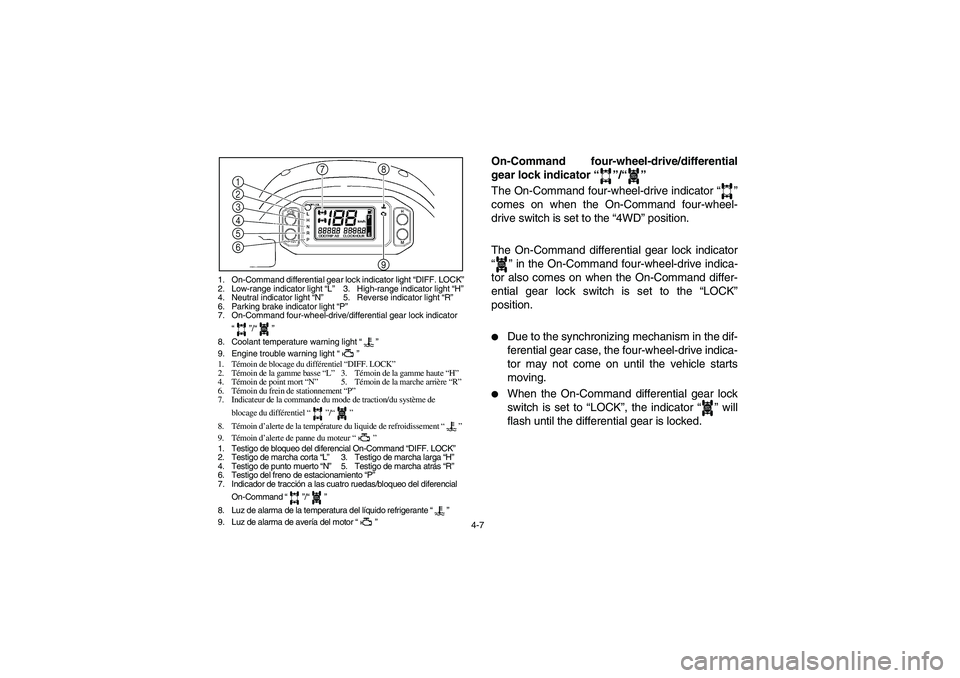

On-Command four-wheel-drive/differential
gear lock indicator “”/“”
The On-Command four-wheel-drive indicator “”
comes on when the On-Command four-wheel-
drive switch is set to the “4WD” position.
The On-Command differential gear lock indicator
“” in the On-Command four-wheel-drive indica-
tor also comes on when the On-Command differ-
ential gear lock switch is set to the “LOCK”
position.

Due to the synchronizing mechanism in the dif-
ferential gear case, the four-wheel-drive indica-
tor may not come on until the vehicle starts
moving.


When the On-Command differential gear lock
switch is set to “LOCK”, the indicator “” will
flash until the differential gear is locked.
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EE.book Page 7 Tuesday, June 17, 2008 9:00 AM

4-8
FVU01161

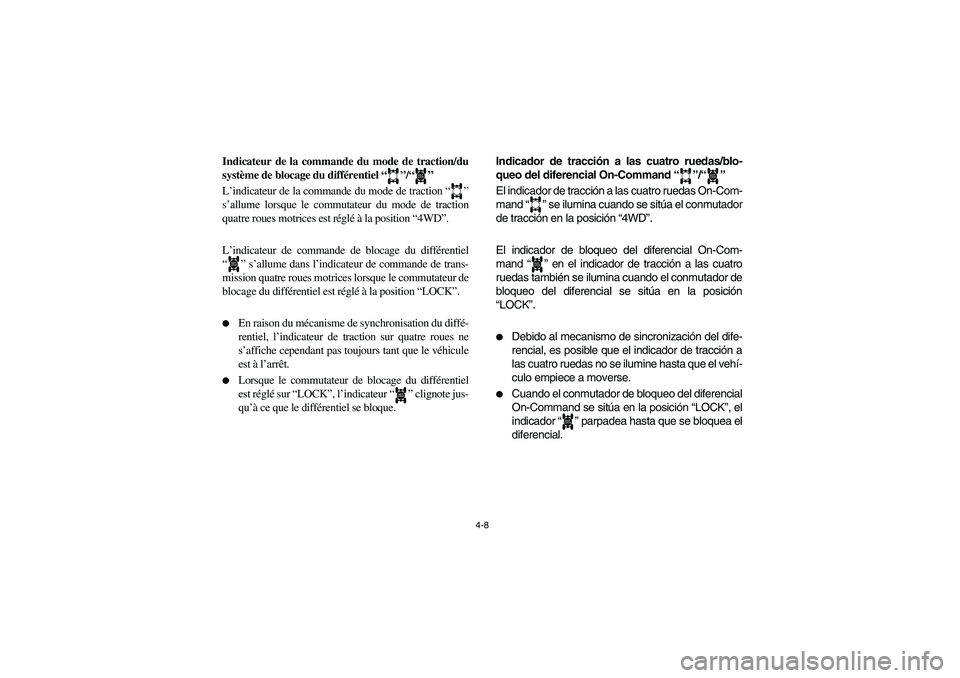

Indicateur de la commande du mode de traction/du
système de blocage du différentiel “”/“”
L’indicateur de la commande du mode de traction “”
s’allume lorsque le commutateur du mode de traction
quatre roues motrices est réglé à la position “4WD”.
L’indicateur de commande de blocage du différentiel
“” s’allume dans l’indicateur de commande de trans-
mission quatre roues motrices lorsque le commutateur de
blocage du différentiel est réglé à la position “LOCK”.

En raison du mécanisme de synchronisation du diffé-
rentiel, l’indicateur de traction sur quatre roues ne
s’affiche cependant pas toujours tant que le véhicule
est à l’arrêt.


Lorsque le commutateur de blocage du différentiel
est réglé sur “LOCK”, l’indicateur “” clignote jus-
qu’à ce que le différentiel se bloque.
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
SVU01161
Indicador de tracción a las cuatro ruedas/blo-
queo del diferencial On-Command “”/“”
El indicador de tracción a las cuatro ruedas On-Com-
mand “” se ilumina cuando se sitúa el conmutador
de tracción en la posición “4WD”.
El indicador de bloqueo del diferencial On-Com-
mand “” en el indicador de tracción a las cuatro
ruedas también se ilumina cuando el conmutador de
bloqueo del diferencial se sitúa en la posición
“LOCK”.

Debido al mecanismo de sincronización del dife-
rencial, es posible que el indicador de tracción a
las cuatro ruedas no se ilumine hasta que el vehí-
culo empiece a moverse.


Cuando el conmutador de bloqueo del diferencial
On-Command se sitúa en la posición “LOCK”, el
indicador “” parpadea hasta que se bloquea el
diferencial.
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EE.book Page 8 Tuesday, June 17, 2008 9:00 AM

4-9

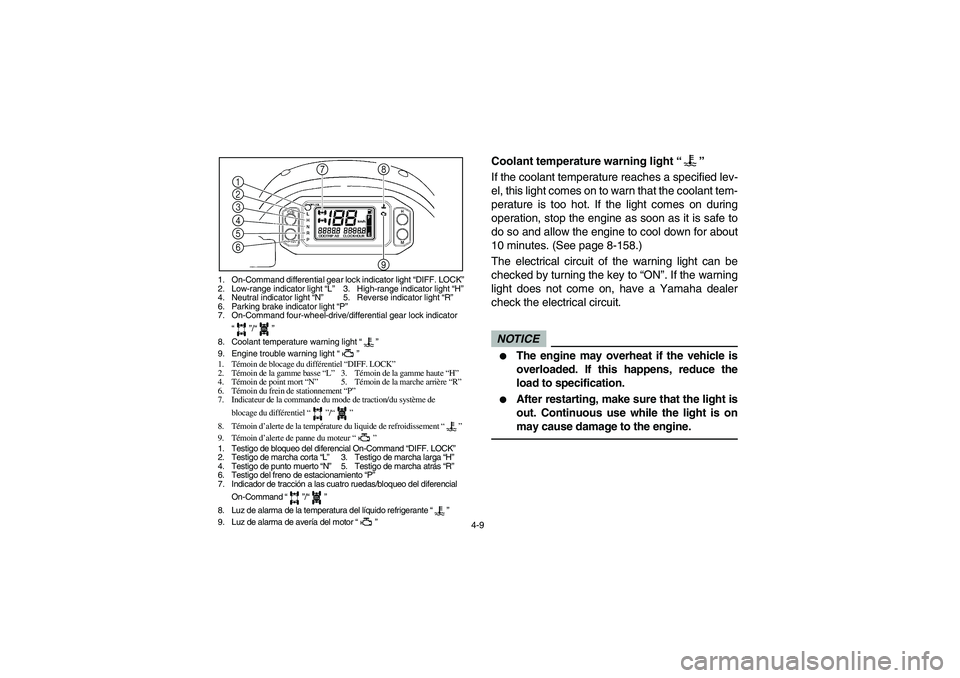

1. On-Command differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”3. High-range indicator light “H”
4. Neutral indicator light “N”5. Reverse indicator light “R”
6. Parking brake indicator light “P”
7. On-Command four-wheel-drive/differential gear lock indicator
“”/“”
8. Coolant temperature warning light “”
9. Engine trouble warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin de la gamme basse “L”3. Témoin de la gamme haute “H”
4. Témoin de point mort “N”5. Témoin de la marche arrière “R”
6. Témoin du frein de stationnement “P”
7. Indicateur de la commande du mode de traction/du système de
blocage du différentiel “”/“”
8. Témoin d’alerte de la température du liquide de refroidissement “”
9. Témoin d’alerte de panne du moteur “”
1. Testigo de bloqueo del diferencial On-Command “DIFF. LOCK”
2. Testigo de marcha corta “L”3. Testigo de marcha larga “H”
4. Testigo de punto muerto “N”5. Testigo de marcha atrás “R”
6. Testigo del freno de estacionamiento “P”
7. Indicador de tracción a las cuatro ruedas/bloqueo del diferencial
On-Command “”/“”
8. Luz de alarma de la temperatura del líquido refrigerante “”
9. Luz de alarma de avería del motor “”
1
2
3
4
5
6
8
9 7
km/h
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
5B410002
Coolant temperature warning light “”
If the coolant temperature reaches a specified lev-
el, this light comes on to warn that the coolant tem-
perature is too hot. If the light comes on during
operation, stop the engine as soon as it is safe to
do so and allow the engine to cool down for about
10 minutes. (See page 8-158.)
The electrical circuit of the warning light can be
checked by turning the key to “ON”. If the warning
light does not come on, have a Yamaha dealer
check the electrical circuit.NOTICE

The engine may overheat if the vehicle is
overloaded. If this happens, reduce the
load to specification.


After restarting, make sure that the light is
out. Continuous use while the light is on
may cause damage to the engine.
EE.book Page 9 Tuesday, June 17, 2008 9:00 AM

4-10
5B410002

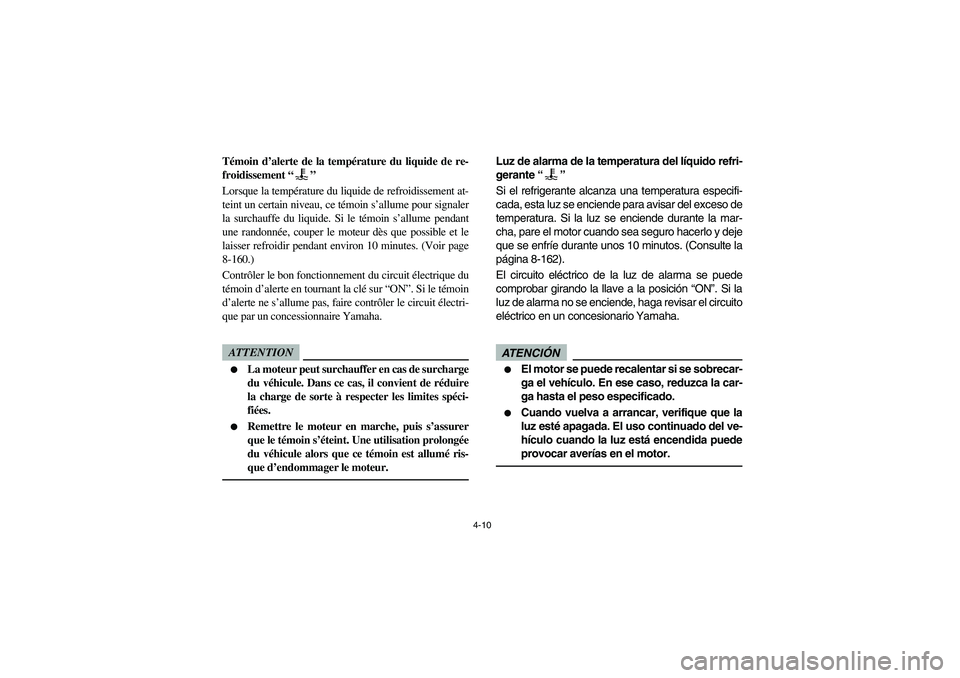

Témoin d’alerte de la température du liquide de re-
froidissement “”
Lorsque la température du liquide de refroidissement at-
teint un certain niveau, ce témoin s’allume pour signaler
la surchauffe du liquide. Si le témoin s’allume pendant
une randonnée, couper le moteur dès que possible et le
laisser refroidir pendant environ 10 minutes. (Voir page
8-160.)
Contrôler le bon fonctionnement du circuit électrique du
témoin d’alerte en tournant la clé sur “ON”. Si le témoin
d’alerte ne s’allume pas, faire contrôler le circuit électri-
que par un concessionnaire Yamaha.ATTENTION

La moteur peut surchauffer en cas de surcharge
du véhicule. Dans ce cas, il convient de réduire
la charge de sorte à respecter les limites spéci-
fiées.


Remettre le moteur en marche, puis s’assurer
que le témoin s’éteint. Une utilisation prolongée
du véhicule alors que ce témoin est allumé ris-
que d’endommager le moteur.
5B410002
Luz de alarma de la temperatura del líquido refri-
gerante “”
Si el refrigerante alcanza una temperatura especifi-
cada, esta luz se enciende para avisar del exceso de
temperatura. Si la luz se enciende durante la mar-
cha, pare el motor cuando sea seguro hacerlo y deje
que se enfríe durante unos 10 minutos. (Consulte la
página 8-162).
El circuito eléctrico de la luz de alarma se puede
comprobar girando la llave a la posición “ON”. Si la
luz de alarma no se enciende, haga revisar el circuito
eléctrico en un concesionario Yamaha.ATENCIÓN

El motor se puede recalentar si se sobrecar-
ga el vehículo. En ese caso, reduzca la car-
ga hasta el peso especificado.


Cuando vuelva a arrancar, verifique que la
luz esté apagada. El uso continuado del ve-
hículo cuando la luz está encendida puede
provocar averías en el motor.
EE.book Page 10 Tuesday, June 17, 2008 9:00 AM

4-11

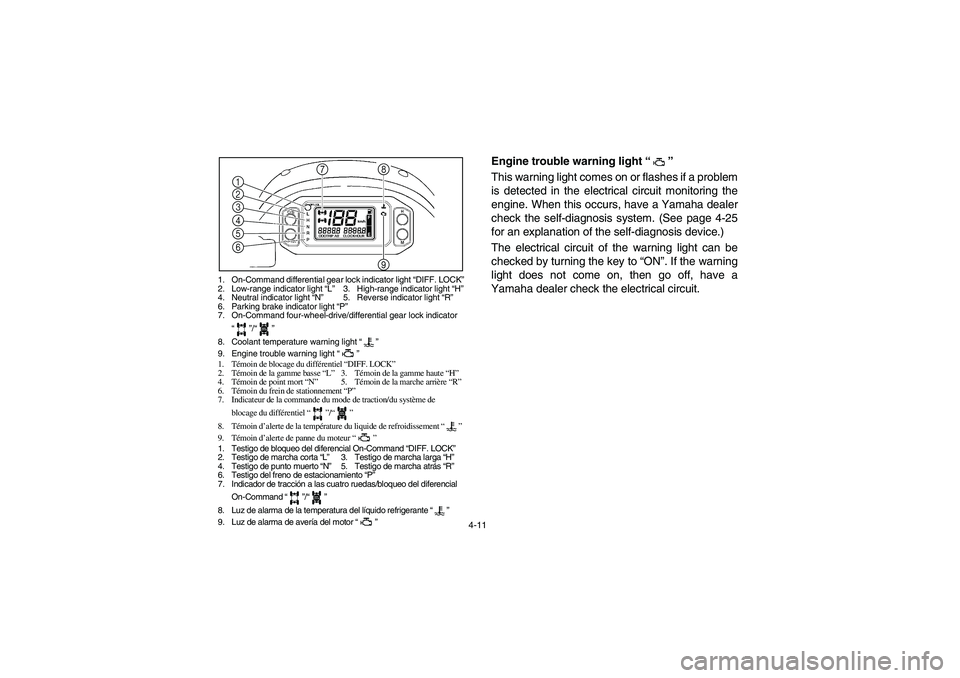

1. On-Command differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”3. High-range indicator light “H”
4. Neutral indicator light “N”5. Reverse indicator light “R”
6. Parking brake indicator light “P”
7. On-Command four-wheel-drive/differential gear lock indicator
“”/“”
8. Coolant temperature warning light “”
9. Engine trouble warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin de la gamme basse “L”3. Témoin de la gamme haute “H”
4. Témoin de point mort “N”5. Témoin de la marche arrière “R”
6. Témoin du frein de stationnement “P”
7. Indicateur de la commande du mode de traction/du système de
blocage du différentiel “”/“”
8. Témoin d’alerte de la température du liquide de refroidissement “”
9. Témoin d’alerte de panne du moteur “”
1. Testigo de bloqueo del diferencial On-Command “DIFF. LOCK”
2. Testigo de marcha corta “L”3. Testigo de marcha larga “H”
4. Testigo de punto muerto “N”5. Testigo de marcha atrás “R”
6. Testigo del freno de estacionamiento “P”
7. Indicador de tracción a las cuatro ruedas/bloqueo del diferencial
On-Command “”/“”
8. Luz de alarma de la temperatura del líquido refrigerante “”
9. Luz de alarma de avería del motor “”
1
2
3
4
5
6
8
9 7
km/h
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
5B410003
Engine trouble warning light “”
This warning light comes on or flashes if a problem
is detected in the electrical circuit monitoring the
engine. When this occurs, have a Yamaha dealer
check the self-diagnosis system. (See page 4-25
for an explanation of the self-diagnosis device.)
The electrical circuit of the warning light can be
checked by turning the key to “ON”. If the warning
light does not come on, then go off, have a
Yamaha dealer check the electrical circuit.
EE.book Page 11 Tuesday, June 17, 2008 9:00 AM
