YAMAHA RHINO 700 2012 Owners Manual

8-140

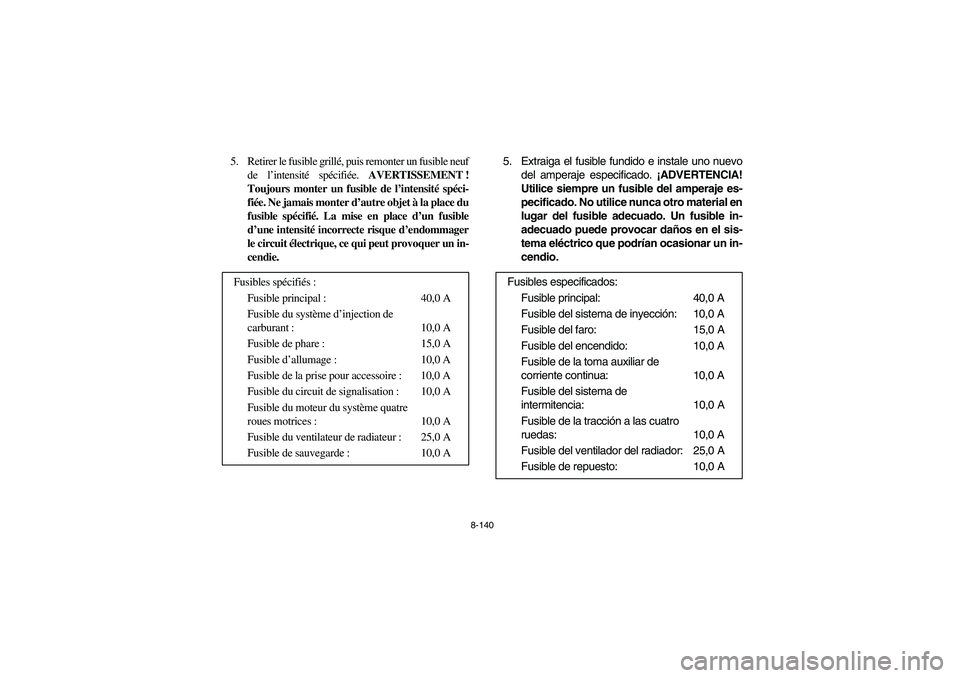

5. Retirer le fusible grillé, puis remonter un fusible neuf
de l’intensité spécifiée. AVERTISSEMENT !
Toujours monter un fusible de l’intensité spéci-
fiée. Ne jamais monter d’autre objet à la place du
fusible spécifié. La mise en place d’un fusible
d’une intensité incorrecte risque d’endommager
le circuit électrique, ce qui peut provoquer un in-
cendie.
Fusibles spécifiés:
Fusible principal : 40,0 A
Fusible du système d’injection de
carburant : 10,0 A
Fusible de phare : 15,0 A
Fusible d’allumage : 10,0 A
Fusible de la prise pour accessoire : 10,0 A
Fusible du circuit de signalisation : 10,0 A
Fusible du moteur du système quatre
roues motrices : 10,0 A
Fusible du ventilateur de radiateur : 25,0 A
Fusible de sauvegarde : 10,0 A
5. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del amperaje es-
pecificado. No utilice nunca otro material en
lugar del fusible adecuado. Un fusible in-
adecuado puede provocar daños en el sis-
tema eléctrico que podrían ocasionar un in-
cendio.
Fusibles especificados:
Fusible principal: 40,0 A
Fusible del sistema de inyección: 10,0 A
Fusible del faro: 15,0 A
Fusible del encendido: 10,0 A
Fusible de la toma auxiliar de
corriente continua: 10,0 A
Fusible del sistema de
intermitencia: 10,0 A
Fusible de la tracción a las cuatro
ruedas: 10,0 A
Fusible del ventilador del radiador: 25,0 A
Fusible de repuesto: 10,0 A
1RB60-EE.book Page 140 Thursday, April 7, 2011 10:43 AM

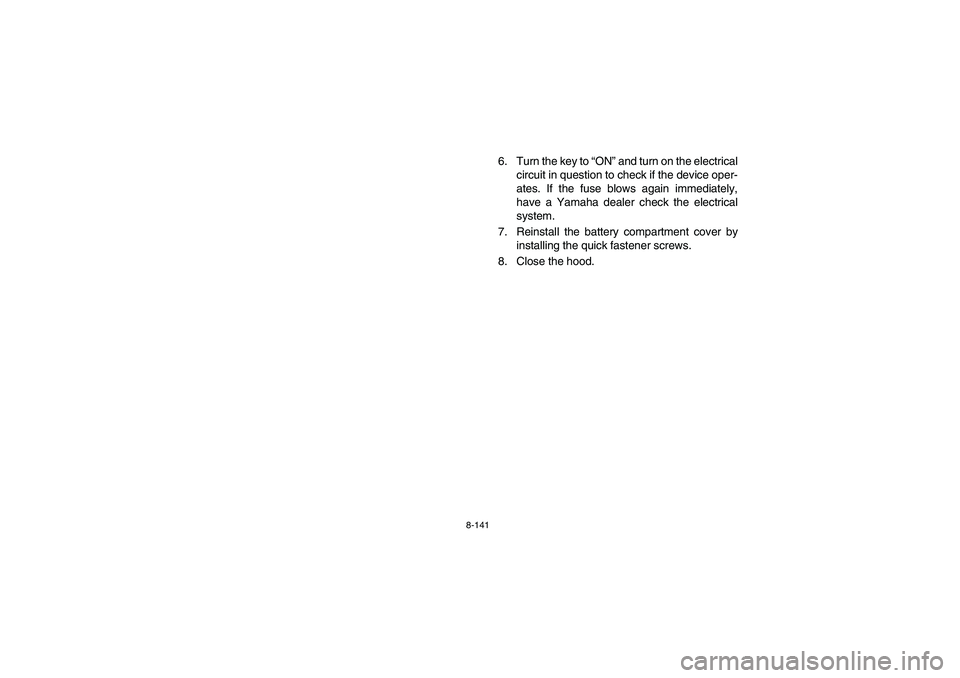

8-141
6. Turn the key to “ON” and turn on the electrical
circuit in question to check if the device oper-
ates. If the fuse blows again immediately,
have a Yamaha dealer check the electrical
system.
7. Reinstall the battery compartment cover by
installing the quick fastener screws.
8. Close the hood.
1RB60-EE.book Page 141 Thursday, April 7, 2011 10:43 AM

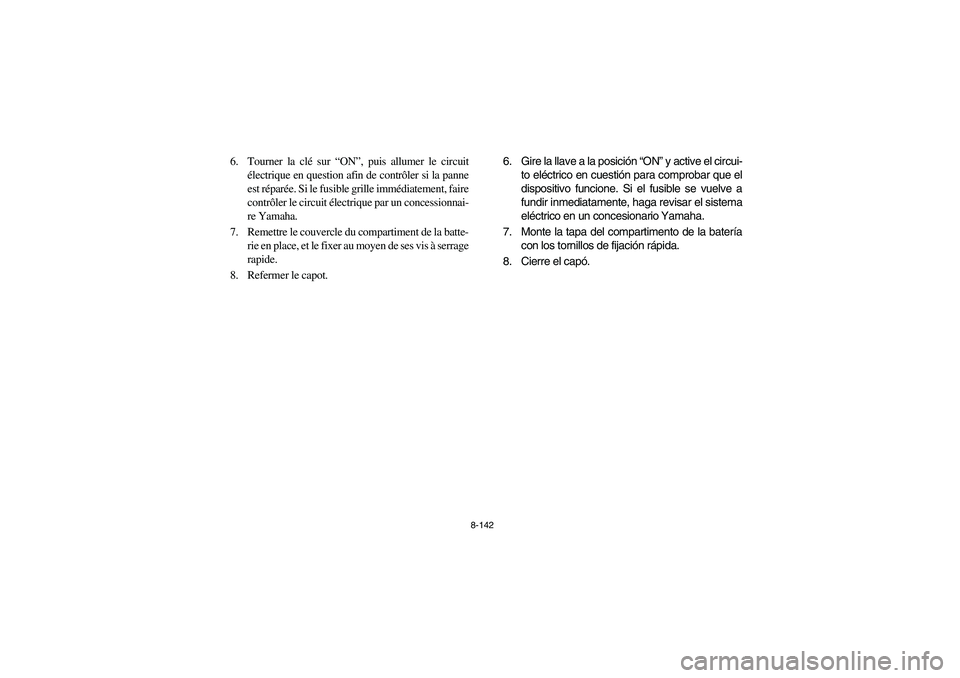

8-142
6. Tourner la clé sur “ON”, puis allumer le circuit
électrique en question afin de contrôler si la panne
est réparée. Si le fusible grille immédiatement, faire
contrôler le circuit électrique par un concessionnai-
re Yamaha.
7. Remettre le couvercle du compartiment de la batte-
rie en place, et le fixer au moyen de ses vis à serrage
rapide.
8. Refermer le capot.6. Gire la llave a la posición “ON” y active el circui-
to eléctrico en cuestión para comprobar que el
dispositivo funcione. Si el fusible se vuelve a
fundir inmediatamente, haga revisar el sistema
eléctrico en un concesionario Yamaha.
7. Monte la tapa del compartimento de la batería
con los tornillos de fijación rápida.
8. Cierre el capó.
1RB60-EE.book Page 142 Thursday, April 7, 2011 10:43 AM

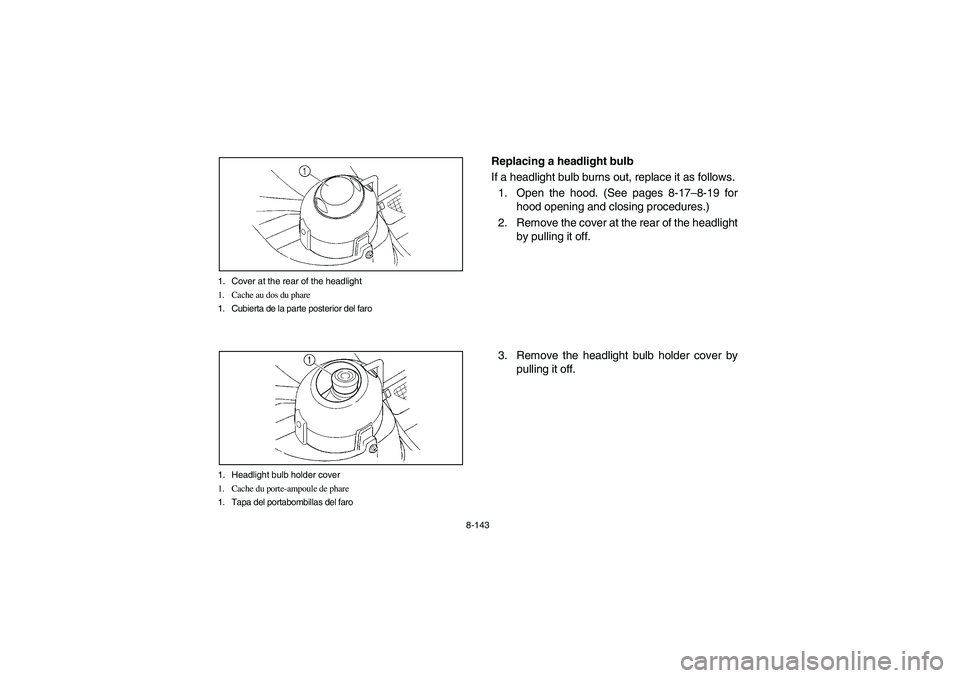

8-143 1. Cover at the rear of the headlight
1. Cache au dos du phare
1. Cubierta de la parte posterior del faro
1. Headlight bulb holder cover
1. Cache du porte-ampoule de phare
1. Tapa del portabombillas del faro
EVU01670
Replacing a headlight bulb
If a headlight bulb burns out, replace it as follows.
1. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
2. Remove the cover at the rear of the headlight
by pulling it off.
3. Remove the headlight bulb holder cover by
pulling it off.
1RB60-EE.book Page 143 Thursday, April 7, 2011 10:43 AM

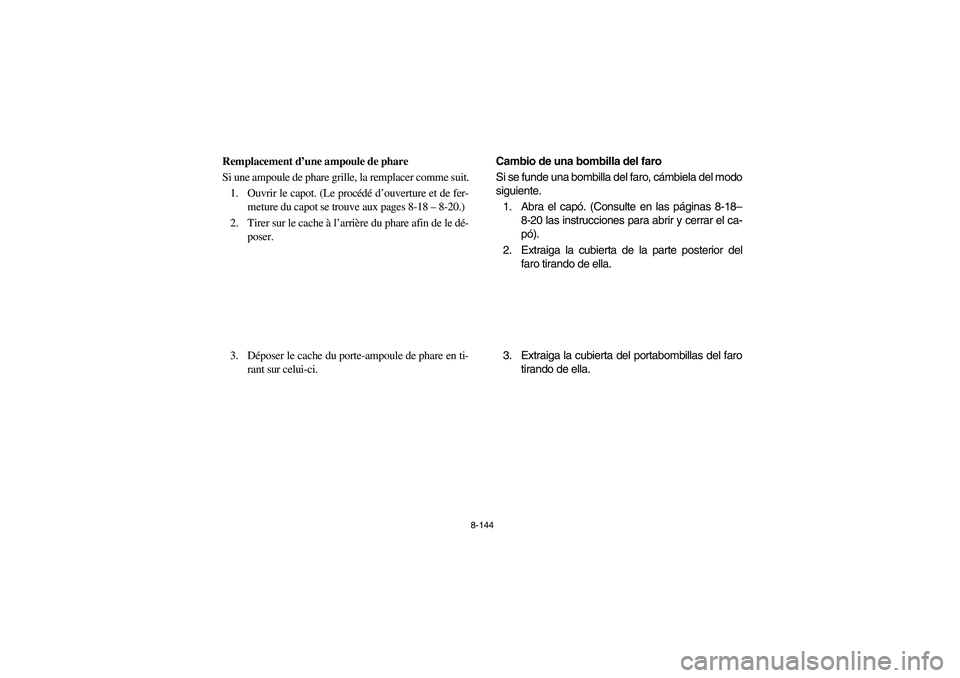

8-144
FVU01670
Remplacement d’une ampoule de phare
Si une ampoule de phare grille, la remplacer comme suit.
1. Ouvrir le capot. (Le procédé d’ouverture et de fer-
meture du capot se trouve aux pages 8-18– 8-20.)
2. Tirer sur le cache à l’arrière du phare afin de le dé-
poser.
3. Déposer le cache du porte-ampoule de phare en ti-
rant sur celui-ci.
SVU01670
Cambio de una bombilla del faro
Si se funde una bombilla del faro, cámbiela del modo
siguiente.
1. Abra el capó. (Consulte en las páginas 8-18–
8-20 las instrucciones para abrir y cerrar el ca-
pó).
2. Extraiga la cubierta de la parte posterior del
faro tirando de ella.
3. Extraiga la cubierta del portabombillas del faro
tirando de ella.
1RB60-EE.book Page 144 Thursday, April 7, 2011 10:43 AM

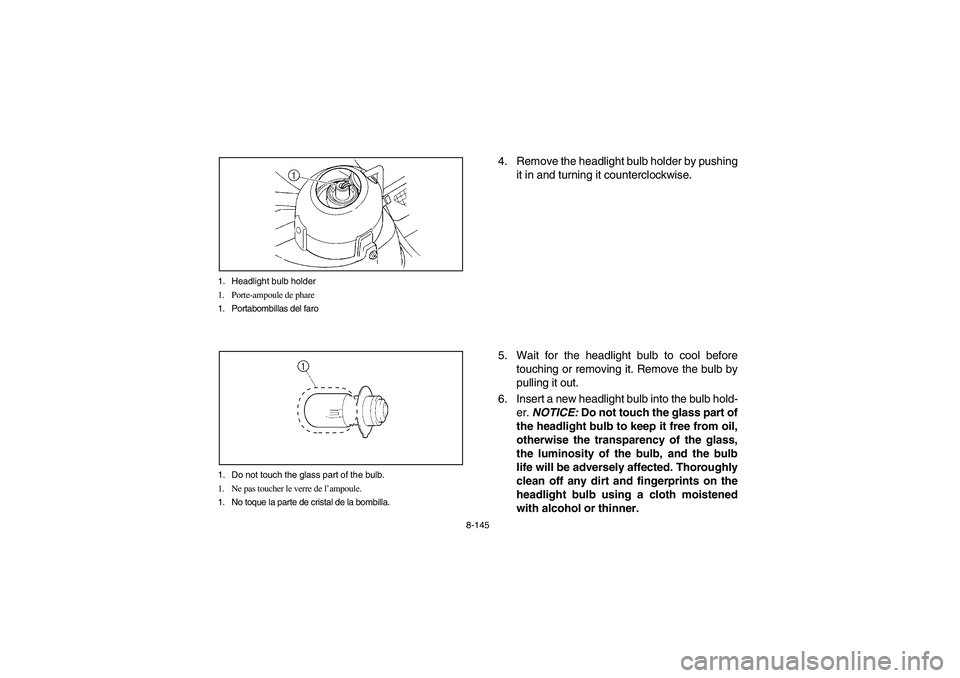

8-145 1. Headlight bulb holder
1. Porte-ampoule de phare
1. Portabombillas del faro
1. Do not touch the glass part of the bulb.
1. Ne pas toucher le verre de l’ampoule.
1. No toque la parte de cristal de la bombilla.
4. Remove the headlight bulb holder by pushing
it in and turning it counterclockwise.
5. Wait for the headlight bulb to cool before
touching or removing it. Remove the bulb by
pulling it out.
6. Insert a new headlight bulb into the bulb hold-
er. NOTICE: Do not touch the glass part of
the headlight bulb to keep it free from oil,
otherwise the transparency of the glass,
the luminosity of the bulb, and the bulb
life will be adversely affected. Thoroughly
clean off any dirt and fingerprints on the
headlight bulb using a cloth moistened
with alcohol or thinner.
1RB60-EE.book Page 145 Thursday, April 7, 2011 10:43 AM

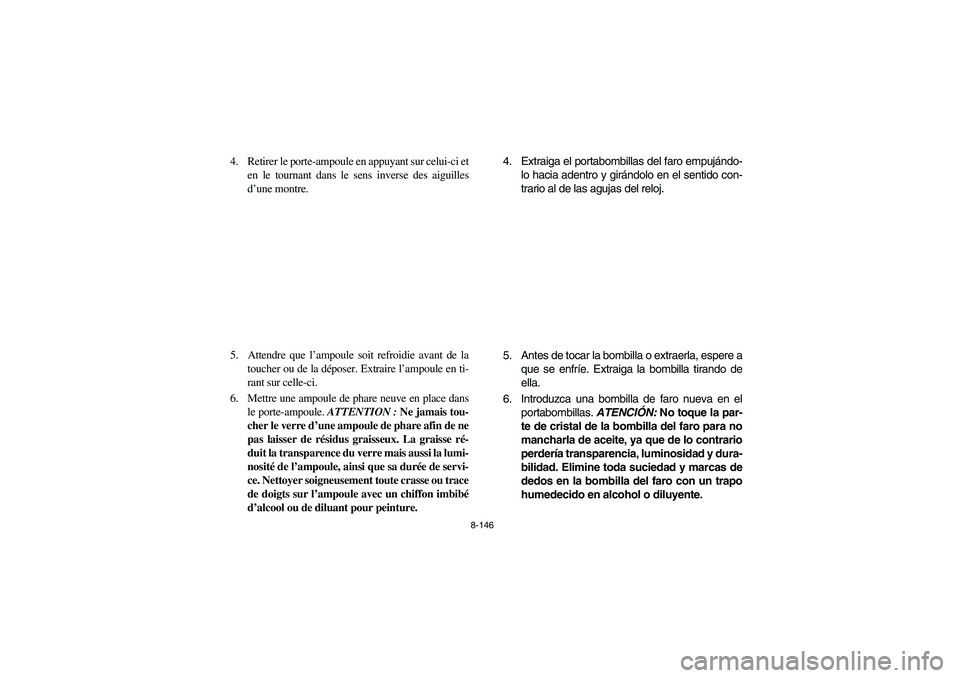

8-146
4. Retirer le porte-ampoule en appuyant sur celui-ci et
en le tournant dans le sens inverse des aiguilles
d’une montre.
5. Attendre que l’ampoule soit refroidie avant de la
toucher ou de la déposer. Extraire l’ampoule en ti-
rant sur celle-ci.
6. Mettre une ampoule de phare neuve en place dans
le porte-ampoule. ATTENTION : Ne jamais tou-
cher le verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La graisse ré-
duit la transparence du verre mais aussi la lumi-
nosité de l’ampoule, ainsi que sa durée de servi-
ce. Nettoyer soigneusement toute crasse ou trace
de doigts sur l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour peinture.4. Extraiga el portabombillas del faro empujándo-
lo hacia adentro y girándolo en el sentido con-
trario al de las agujas del reloj.
5. Antes de tocar la bombilla o extraerla, espere a
que se enfríe. Extraiga la bombilla tirando de
ella.
6. Introduzca una bombilla de faro nueva en el
portabombillas. ATENCIÓN: No toque la par-
te de cristal de la bombilla del faro para no
mancharla de aceite, ya que de lo contrario
perdería transparencia, luminosidad y dura-
bilidad. Elimine toda suciedad y marcas de
dedos en la bombilla del faro con un trapo
humedecido en alcohol o diluyente.
1RB60-EE.book Page 146 Thursday, April 7, 2011 10:43 AM

8-147
7. Reinstall the bulb holder by pushing it in and
turning it clockwise.
8. Reinstall the bulb holder cover and the cover
at the rear of the headlight. NOTICE: Make
sure the headlight bulb holder cover is se-
curely fitted over the bulb holder and
seated properly.
9. Close the hood.
10. Adjust the headlight beam if necessary.
1RB60-EE.book Page 147 Thursday, April 7, 2011 10:43 AM

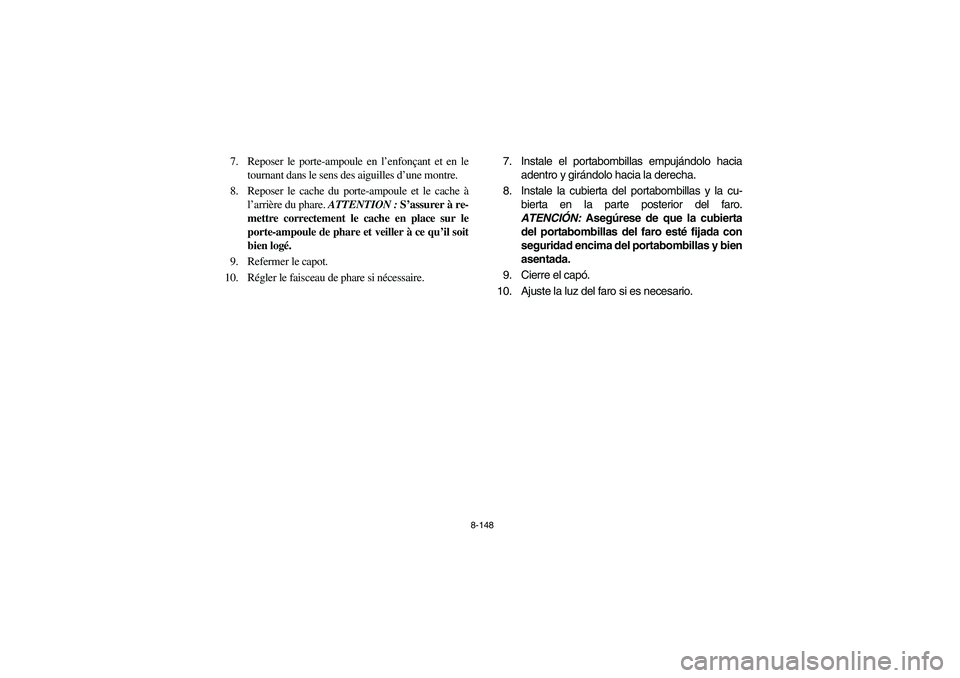

8-148
7. Reposer le porte-ampoule en l’enfonçant et en le
tournant dans le sens des aiguilles d’une montre.
8. Reposer le cache du porte-ampoule et le cache à
l’arrière du phare. ATTENTION : S’assurer à re-
mettre correctement le cache en place sur le
porte-ampoule de phare et veiller à ce qu’il soit
bien logé.
9. Refermer le capot.
10. Régler le faisceau de phare si nécessaire.7. Instale el portabombillas empujándolo hacia
adentro y girándolo hacia la derecha.
8. Instale la cubierta del portabombillas y la cu-
bierta en la parte posterior del faro.
ATENCIÓN: Asegúrese de que la cubierta
del portabombillas del faro esté fijada con
seguridad encima del portabombillas y bien
asentada.
9. Cierre el capó.
10. Ajuste la luz del faro si es necesario.
1RB60-EE.book Page 148 Thursday, April 7, 2011 10:43 AM

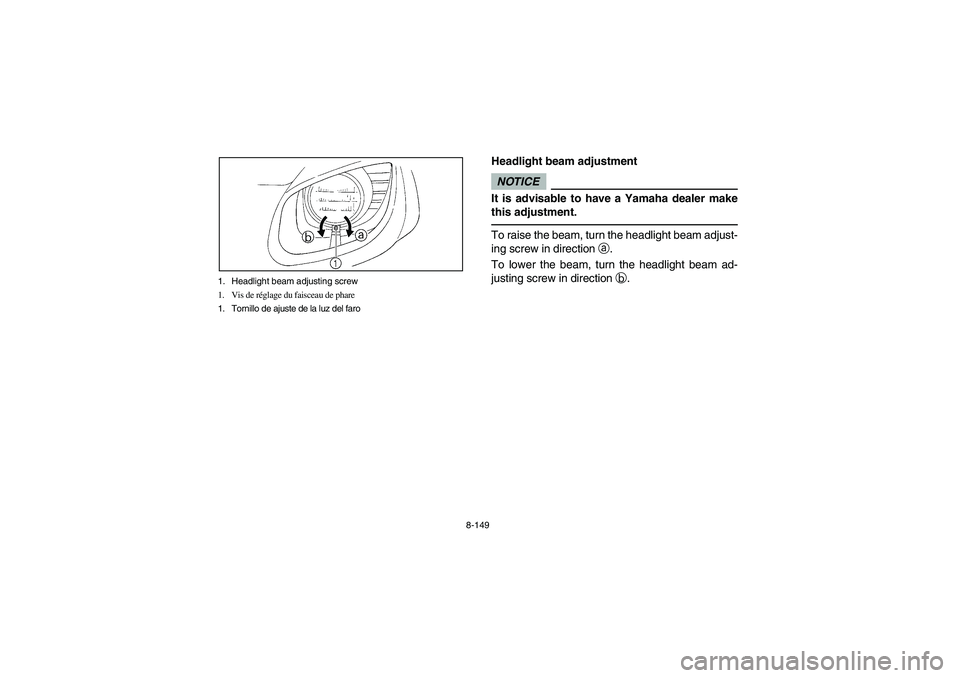

8-149 1. Headlight beam adjusting screw
1. Vis de réglage du faisceau de phare
1. Tornillo de ajuste de la luz del faro
EVU00990
Headlight beam adjustmentNOTICEIt is advisable to have a Yamaha dealer make
this adjustment.To raise the beam, turn the headlight beam adjust-
ing screw in directiona.
To lower the beam, turn the headlight beam ad-
justing screw in directionb.
1RB60-EE.book Page 149 Thursday, April 7, 2011 10:43 AM
