Periodiskt underhåll och justering
6-4
6
6*Evaporativt emis-
sionssystem • Kontrollera om systemet är ska-
dat.
• Byt vid behov. √√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBL3M0M0.book Page 4 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-5
6
MAU71351
Tabell över allmän skötsel och smörjningNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Kontroll med diag-
nostiskt system • Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna. √√√√√√
2 *Luftfilter • Byt ut. Var 40000 km (24000 mi)
3 Koppling • Kontrollera funktionen.
•Ställ in.
√√√√√
4 *Frambroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be- hövs. √√√√√√
5 *Bakbroms • Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be- hövs. √√√√√√
6 *Bromsslangar • Kontrollera om de har sprickor el-
ler andra skador. √√√√√
• Byt ut. Vart 4:e år
7 *Bromsvätska • Byt. Vartannat år
8 *Hjul • Kontrollera om de är skeva, om
ekrarna är spända eller om de har
skador.
• Justera ekerspänningen vid be- hov. √√√√√
UBL3M0M0.book Page 5 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-6
6
9*Däck • Kontrollera mönsterdjup och om
de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
• Korrigera vid behov. √√√√√
10 *Hjullager • Kontrollera lagerspel och om de
har skador. √√√√
11 *Svingarmsledens
lager • Kontrollera funktion och om den
har för stort spel. √√√√
12 *Kuggrem • Kontrollera skicket på remmen.
• Byt om den är skadad.
• Kontrollera spänningen på rem-
men.
• Justera vid behov. Vid inledande intervall och därefter efter varje 4000 km (2500 mi).
13 *Styrlager • Kontrollera om lageruppsättning-
arna är lösa. √√ √
• Fyll på lagom med litiumbaserat fett. √√
14 *Ramfästen • Kontrollera att alla muttrar, bultar
och skruvar är ordentligt åtdrag-
na. √√√√√
15 Lagertapp för
bromshandtag
• Smörj med silikonbaserat fett.
√√√√√
16 Lagertapp för
bromspedal
• Smörj med ett litiumbaserat fett.
√√√√√
17 Lagertapp för kopp-
lingshandtag • Smörj med ett litiumbaserat fett.
√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBL3M0M0.book Page 6 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-7
6
18Lagertapp för växel-
pedal • Smörj med ett litiumbaserat fett.
√√√√√
19 Sidostöd • Kontrollera funktionen.
• Smörj med ett litiumbaserat fett.
√√√√√
20 *Sidostödets kontakt • Kontrollera funktionen och byt ut
vid behov. √√√√√√
21 *Framgaffel • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. √√√√
22 *Stötdämpare • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. √√√√
23 Motorolja • Byt (värm upp motorn före dräne-
ring).
• Kontrollera oljenivån och om det läcker olja. √√√√√√
24 Oljefilterinsats •Byt ut. √√√
25 *Bromskontakter,
fram och bak
• Kontrollera funktionen.
√√√√√√
26 *Rörliga delar och
kablar
•Smörj.
√√√√√
27 *Gashandtagshus
och vajer • Kontrollera funktion och spel.
• Justera gasvajerns spel vid be-
hov.
• Smörj gashandtagshuset och va- jern. √√√√√
28 *Belysning, signaler
och kontakter • Kontrollera funktionen.
• Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
KONTROLLPUNKT ELLER SKÖT-
SELARBETE M ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBL3M0M0.book Page 7 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-8
6
MAU72800
TIPSLuftfilter
• Denna modell är utrustad med ett oljeindränkt papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan skadas.
• Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.
 Hydraulbroms
• Kontrollera och fyll på bromsvätska vid behov.
• Vartannat år bör huvudbromscylinderns och bromsokens inre komponenter bytas samt bromsvätskan ersättas.
• Byt bromsledningar vart fjärde år eller om det uppstått sprickor eller om de är skadade.
UBL3M0M0.book Page 8 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-9
6
MAU18773
Lossa och sätta fast panelerDe paneler som visas på bilden måste los-
sas för att visa skötselarbeten som beskrivs
i detta kapitel ska kunna utföras. Titta i det-
ta avsnitt varje gång som en panel måste
lossas eller sättas fast.
MAU74860
Panelerna A och B
För att ta bort en panel1. Ta bort skruven.2. Dra loss panelen enligt bilden.
För att montera en panel
Placera panelen där den ska sitta och skru-
va fast den med skruven.
Panel C
För att ta bort panelen1. Ta bort panelen A.
1. Panel A
1. Panel B
1
1
1. Panel C
1. Skruv
1
1
UBL3M0M0.book Page 9 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-10
6
2. För bort skyddet över panelens lås,stoppa in nyckeln i nyckelhålet och
vrid den 1/4 varv medurs.
3. Dra loss panelen enligt bilden. För att sätta fast panelen
1. Placera panelen i sitt ursprungliga lä-
ge.
2. Vrid nyckeln 1/4 varv moturs, ta ur den och för tillbaka skyddet över panelens
lås.
3. Sätt fast panelen A.
MAU19643
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-å terförsäljare. Efter-
som värme och avlagringar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov.
1. Panel C
2. Skydd för panelens lås
3. Lås upp.
2
1
3
Rekommenderat tändstift:NGK/CPR7EA-9
UBL3M0M0.book Page 10 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-11
6
Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det förhand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
MAU36112
KanisterDen här modellen är utrustad med en ka-
nister som förhindrar att bränsleångor
släpps ut i atmosfären. Kom ihåg att kon-
trollera följande innan fordonet används:
 Kontrollera alla slangkopplingar.
 Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.
 Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid be-
hov.

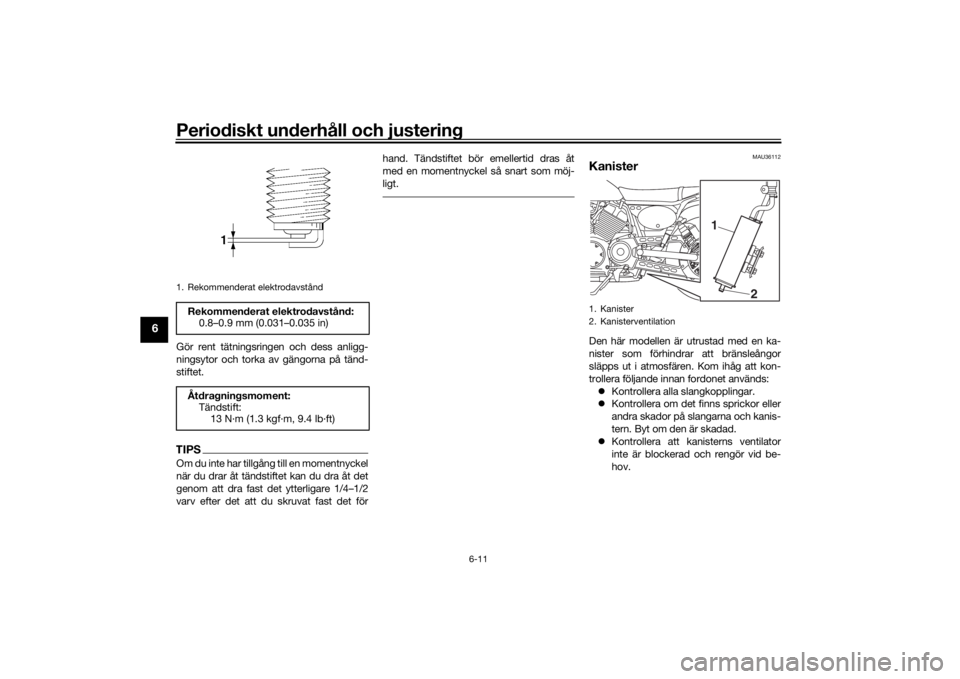

1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment: Tändstift:
13 N·m (1.3 kgf·m, 9.4 lb·ft)
1. Kanister
2. Kanisterventilation
1
2
UBL3M0M0.book Page 11 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-12
6
MAU47115
Motorolja och oljefilterinsatsOljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera motorns oljenivå1. Ställ fordonet på ett plant underlag och håll det upprätt. Om det lutar lite
kan du få en felaktig avläsning.
2. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter så att oljan stabi- liseras.
4. Ta bort oljepåfyllningslocket, torka
rent oljestickan, sätt tillbaka den i olje-
påfyllningshålet (utan att skruva i den)
och dra därefter upp den igen för att
kontrollera oljenivån.TIPSOljenivån bör vara mellan min- och max-
markeringarna.
5. Om oljenivån befinner sig vid eller un-
der min-markeringen bör olja av re-
kommenderad typ fyllas på till rätt
nivå. 6. Kontrollera om O-ringen är skadad
och byt ut den om det behövs.
7. Stoppa ner oljestickan i påfyllningshå- let och dra fast påfyllningslocket.
För att byta olja (med eller utan byte av
oljefilterinsats) 1. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
2. Placera ett oljetråg under motorn för att samla upp oljan.
3. Ta bort oljepåfyllningslocket och av- tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.1. Påfyllningslock för motorolja
1. Oljesticka
2. O-ring
3. Max-markering
4. Min-markering
1
1
432
1. Oljeavtappningsplugg
2. Packning
2
1
UBL3M0M0.book Page 12 Wednesday, November 9, 2016 4:11 PM

Periodiskt underhåll och justering
6-13
6
TIPSHoppa över stegen 4–6 om du inte ska byta
oljefilterinsatsen.4. Ta bort oljefilterinsatsen med hjälp aven oljefiltertång.TIPSOljefilternycklar finns hos Yamahas återför-
säljare.5. Stryk på ett tunt lager ren motorolja påO-ringen på den nya oljefilterinsatsen.
TIPSSe till att enhetens O-ring sitter rätt place-
rad.6. Montera den nya oljefilterinsatsenmed hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel. 7. Montera oljans avtappningsplugg och
den nya packningen, dra sedan åt
pluggen till angivet moment.
8. Fyll på med angiven mängd rekom- menderad motorolja.

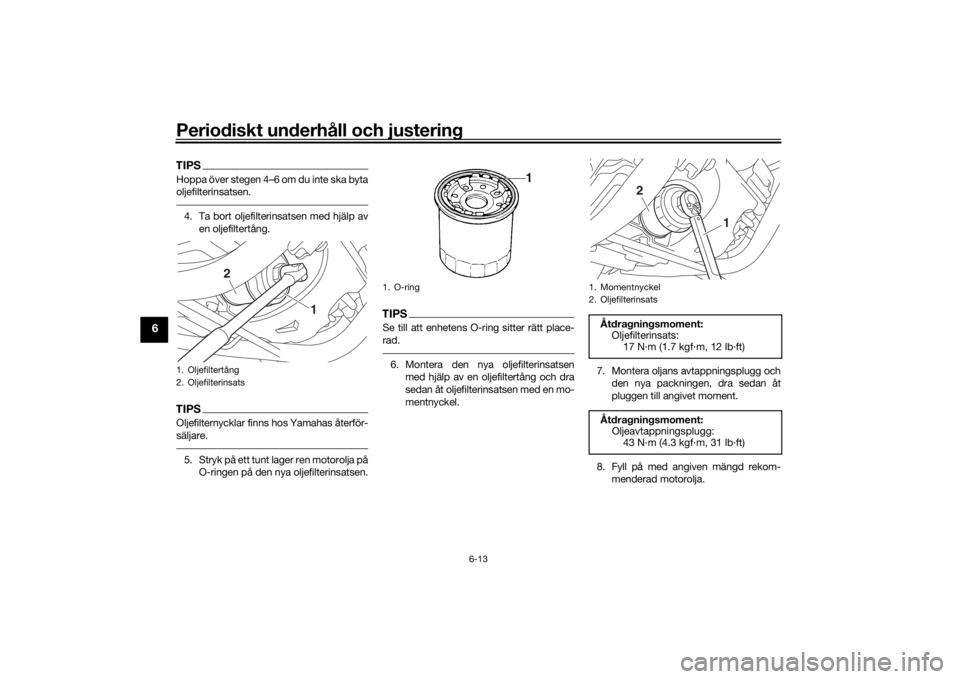

1. Oljefiltertång
2. Oljefilterinsats
1
2
1. O-ring
1. Momentnyckel
2. OljefilterinsatsÅtdragningsmoment:Oljefilterinsats:
17 N·m (1.7 kgf·m, 12 lb·ft)
Åtdragningsmoment: Oljeavtappningsplugg:
43 N·m (4.3 kgf·m, 31 lb·ft)
1
2
