YAMAHA SCR950 2017 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-6
3
Kilometerteller, rittellers, ritteller voor
bran dstofreserve en klok
De kilometerteller toont de totale afgelegde
afstand.
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
De brandstofreserve-ritteller toont de afge-
legde afstand sinds het waarschu-
wingslampje brandstofniveau ging
branden.
De klok geeft de tijd weer in een 12-uursin-
deling.OPMERKING De kilometerteller wordt vergrendeld
bij 999999. 
De rittellers worden teruggesteld en
blijven tellen nadat 999.9 is bereikt.
Gebruik tijdens normaal bedrijf de “SE-
LECT”-schakelaar om de weergave te wis-
selen tussen de kilometerteller “ODO”, de
rittellers “TRIP 1” en “TRIP 2” en de klok, in
de onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → klok → ODO
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-3), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “TRIP F” en wordt de
afgelegde afstand vanaf dat punt aangege-
ven. Gebruik in dat geval de “SELECT”-
schakelaar om te wisselen tussen de weer-
gaven van de diverse rittellers en de kilo-
meterteller in de onderstaande volgorde:
TRIP F → TRIP 1 → TRIP 2 → klok →
ODO → TRIP F
Om een ritteller terug te stellen, selecteert u
deze met de “SELECT”-schakelaar en
houdt u vervolgens de “SELECT”-schake-
laar één seconde lang ingedrukt. Als u de
brandstofreserve-ritteller niet handmatig
terugstelt, wordt deze automatisch terug-
gesteld zodra u na het tanken 5 km (3 mi)
hebt gereden. De ritteller verdwijnt dan
vanzelf van het display. De klok instellen
1. Gebruik de “SELECT”-schakelaar om
te wisselen naar de klokweergave.
2. Houd de “SELECT”-schakelaar 5 se- conden ingedrukt. De urenaanduiding
begint te knipperen.
3. Gebruik de “SELECT”-schakelaar om de uren in te stellen.
4. Houd de “SELECT”-schakelaar een
seconde ingedrukt en de minutenaan-
duiding zal gaan knipperen.
5. Gebruik de “SELECT”-schakelaar om
de minuten in te stellen.
6. Houd de “SELECT”-schakelaar een seconde ingedrukt om de klok te star-
ten.
1. Kilometerteller/ritteller/ritteller brandstofreserve/klok
1
1. Klok
1
UBL3D0D0.book Page 6 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-7
3
DAU1234M
StuurschakelaarsLinks Rechts
DAU12352
Lichtsi
gnaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.OPMERKINGAls de dimlichtschakelaar is ingesteld
op “ ”, heeft de lichtsignaalschakelaar
geen effect.
DAU12401
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtin gaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU68270
Startschakelaar/noo dstopschakelaar
“//”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en schuift u
de schakelaar vervolgens naar “ ”. Zie
pagina 5-1 voor startinstructies voordat u
de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
2134
1. Startschakelaar/noodstopschakelaar “//”
2. “SELECT”-schakelaar
3. Schakelaar alarmverlichting “ ”
213
UBL3D0D0.book Page 7 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-8
3
DAU12735
Schakelaar alarmverlichtin g“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wo rdt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Ge bruik de alarmverlichtin g niet ged u-
ren de lan gere tij d als de motor niet
d raait om dat hier door de accu kan ont-
la den.
DAU55701
“SELECT”-schakelaar
Deze schakelaar wordt gebruikt om selec-
ties te maken in de kilometer-, ritteller- en
klokweergave van de multifunctionele me-
ter.
Zie “Multifunctionele meter” op pagina 3-5
voor meer informatie.
DAU12822
Koppelin gshen delDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-16.)
DAU12872
Schakelped aalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
5-traps constant-mesh versnellingsbak op
deze motorfiets.

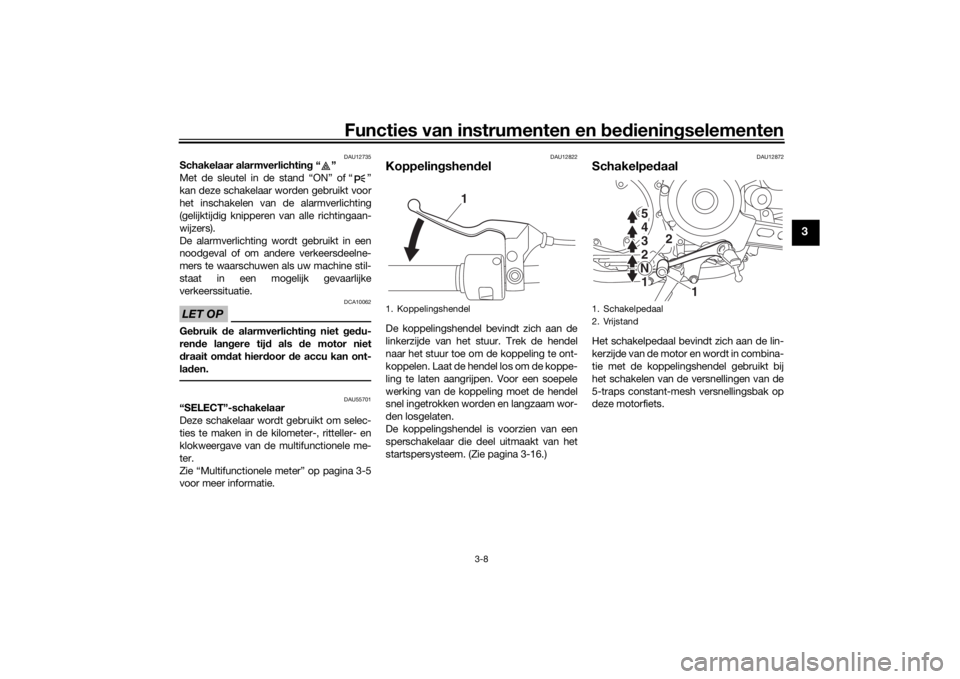

1. Koppelingshendel
1
1. Schakelpedaal
2. Vrijstand
1
2
5
4
3
2
N 1 5
4
3
2
N 1
UBL3D0D0.book Page 8 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-9
3
DAU12892
Remhen delDe remhendel bevindt aan de rechterzijde
van het stuur. Trek de hendel naar gas-
greep toe om de voorrem te bekrachtigen.
DAU12944
Rempe daalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertuig is uitgerust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remwe gen.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dwe gen, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
1. Remhendel
1
1. Rempedaal
1
UBL3D0D0.book Page 9 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-10
3
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op d at de wielsensor en d e rotor van
d e wielsensor niet b eschadigd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.
DAUM1794
Tank dopOm de tankd op te verwij deren
1. Open het slotplaatje van de tankdop.
2. Steek de sleutel in het slot en draai deze een kwartslag rechtsom. Het slot
wordt ontgrendeld en de tankdop kan
worden verwijderd.
Om de tankd op aan te bren gen
1. Druk de tankdop in positie met de sleutel in het slot.
2. Draai de sleutel linksom naar de oor- spronkelijke positie en neem deze dan
uit.
1. Opneemring voorwielsensor
2. Voorwielsensor
1. Opneemring achterwielsensor
2. Achterwielsensor1
21
2
1. Slotplaatje tankdop
2. Ontgrendelen.
1 2
UBL3D0D0.book Page 10 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-11
3
OPMERKINGDe tankdop kan alleen worden aange-
bracht met de sleutel in het slot. Bovendien
kan de sleutel niet worden uitgenomen als
de tankdop niet correct aangebracht en
vergrendeld is.3. Sluit het slotplaatje van de tankdop.
WAARSCHUWING
DWA11142
Controleer voor u gaat rij den of d e tank-
d op correct is aan geb racht. Door b rand-
stoflekka ge ontstaat bran dgevaar.
DAU13222
Bran dstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzined ampen zijn zeer
b ran dbaar. Vol g de on derstaan de in-
structies om bran d en ontploffin g te
voorkomen en het letselrisico tij dens het
tanken te verla gen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt. 3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg g emors-
te bran dstof onmi ddellijk af met een
schone, dro ge, zachte doek, aan ge-
zien de bran dstof de gelakte opper-
vlakken en kunststof d elen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is gifti g en kan letsel of overlij-
d en veroorzaken. Sprin g zor gvul dig om
met benzine. Pro beer nooit om benzine
via de mon d over te hevelen. Roep on-
mi ddellijk me dische hulp in na dat u ben-
zine heeft ing eslikt, veel benzine damp
heeft ing eadem d of b enzine in uw o gen
heeft gekreg en. Als b enzine op uw hui d1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
2
1
UBL3D0D0.book Page 11 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-12
3
terechtkomt, was deze dan af met water
en zeep. Als u b enzine op uw kle din g
morst, trek dan an dere kle din g aan.
DAU57692
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.
OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt. Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
Voo r
geschreven bran dstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhou d b ran dstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelhei d reserve bran dstof (als
het waarschuwin gslampje bran d-
stofniveau gaat bran den):
2.8 L (0.74 US gal, 0.62 Imp.gal)
E10
UBL3D0D0.book Page 12 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-13
3
DAU77630

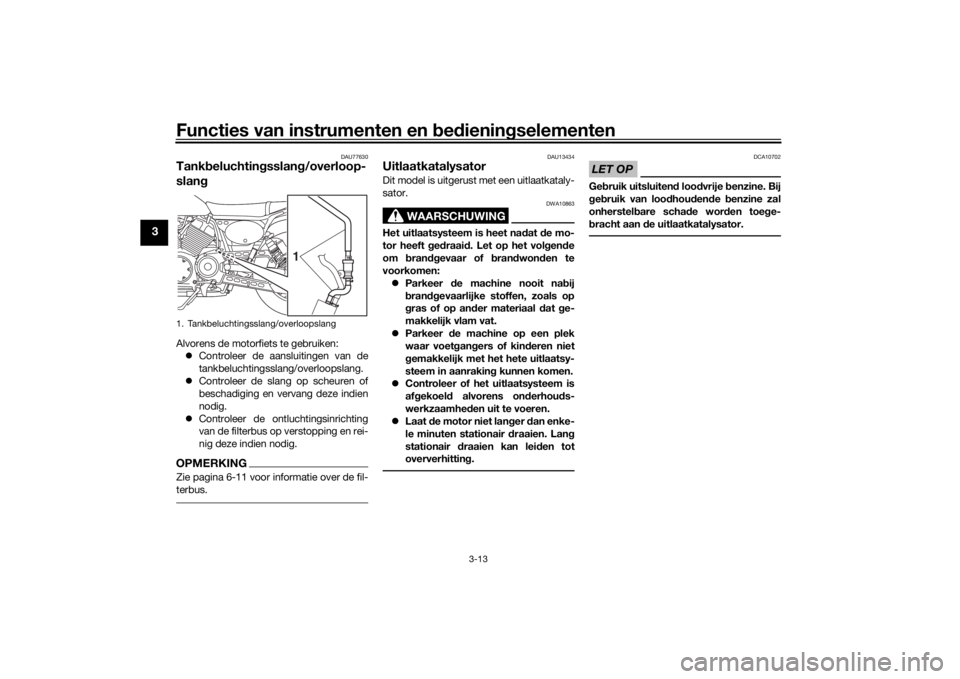

Tank beluchtin gsslan g/overloop-
slan gAlvorens de motorfiets te gebruiken:
 Controleer de aansluitingen van de
tankbeluchtingsslang/overloopslang.
 Controleer de slang op scheuren of
beschadiging en vervang deze indien
nodig.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.OPMERKINGZie pagina 6-11 voor informatie over de fil-
terbus.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of b randwon den te
voorkomen:
 Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair d raaien. Lang
stationair draaien kan lei den tot
oververhittin g.
LET OP
DCA10702
Ge bruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare schad e worden toe ge-
b racht aan de uitlaatkatalysator.
1. Tankbeluchtingsslang/overloopslang
1
UBL3D0D0.book Page 13 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-14
3
DAU55663

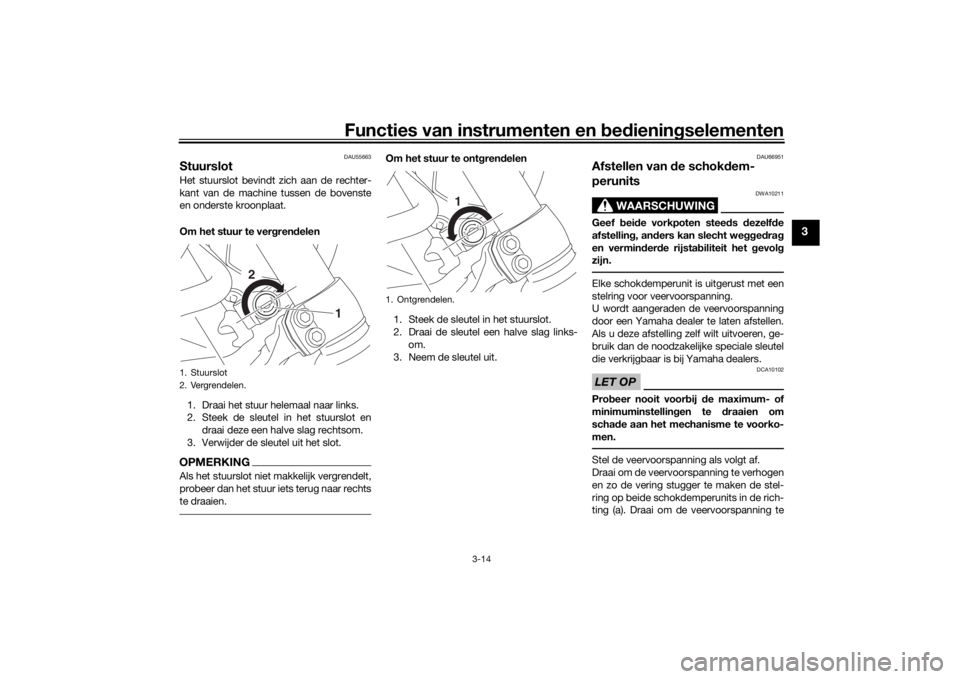

StuurslotHet stuurslot bevindt zich aan de rechter-
kant van de machine tussen de bovenste
en onderste kroonplaat.
Om het stuur te ver gren delen
1. Draai het stuur helemaal naar links.
2. Steek de sleutel in het stuurslot en draai deze een halve slag rechtsom.
3. Verwijder de sleutel uit het slot.OPMERKINGAls het stuurslot niet makkelijk vergrendelt,
probeer dan het stuur iets terug naar rechts
te draaien.
Om het stuur te ont gren delen
1. Steek de sleutel in het stuurslot.
2. Draai de sleutel een halve slag links- om.
3. Neem de sleutel uit.
DAU66951

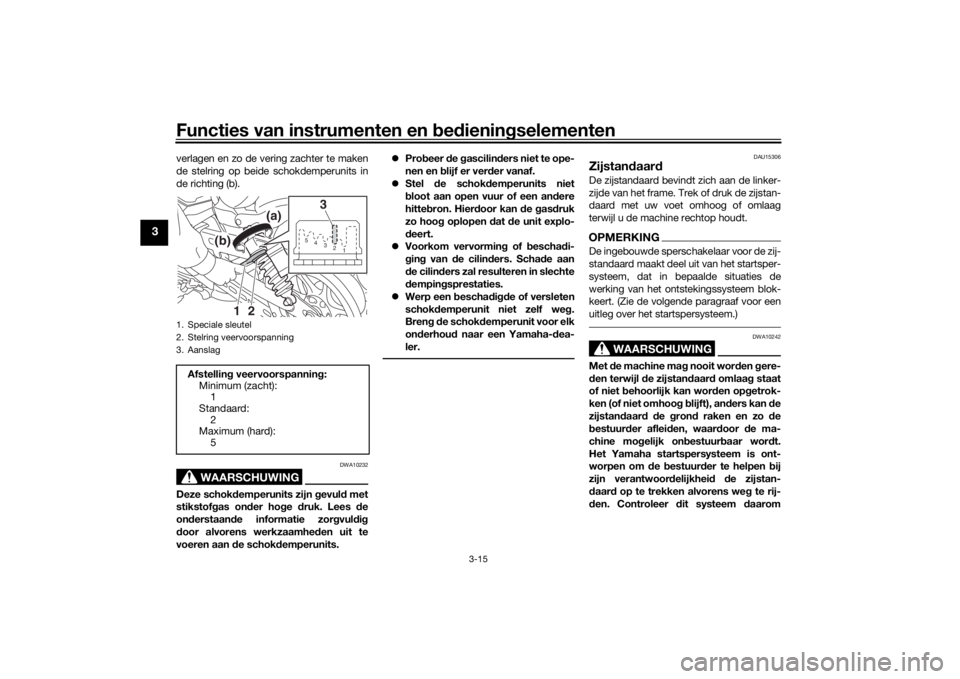

Afstellen van d e schokdem-
perunits
WAARSCHUWING
DWA10211
Geef bei de vorkpoten steed s dezelfd e
afstellin g, an ders kan slecht we ggedra g
en vermin der de rijsta biliteit het g evolg
zijn.Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.
U wordt aangeraden de veervoorspanning
door een Yamaha dealer te laten afstellen.
Als u deze afstelling zelf wilt uitvoeren, ge-
bruik dan de noodzakelijke speciale sleutel
die verkrijgbaar is bij Yamaha dealers.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring op beide schokdemperunits in de rich-
ting (a). Draai om de veervoorspanning te
1. Stuurslot
2. Vergrendelen.
LOCKUNLOCK
1
2
1. Ontgrendelen.
LOCKUNLOCK
1
UBL3D0D0.book Page 14 Wednesday, November 9, 2016 3:08 PM

Functies van instrumenten en bed ienin gselementen
3-15
3
verlagen en zo de vering zachter te maken
de stelring op beide schokdemperunits in
de richting (b).
WAARSCHUWING
DWA10232
Deze schok demperunits zijn gevul d met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunits. 
Pro beer de gascilin ders niet te ope-
nen en b lijf er verder vanaf.
 Stel de schok demperunits niet
b loot aan open vuur of een an dere
hitte bron. Hier door kan de gas druk
zo hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b eschad i-
g in g van d e cilinders. Schad e aan
d e cilin der s zal resulteren in slechte
d empi

ng sprestaties.
 Werp een bescha digde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha-d ea-
ler.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voo r de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine ma g nooit wor den gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom
1. Speciale sleutel
2. Stelring veervoorspanning
3. AanslagAfstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard: 2
Maximum (hard):
5
1
2
3
4
5
2
(a)
(b)
1
3
UBL3D0D0.book Page 15 Wednesday, November 9, 2016 3:08 PM
