YAMAHA SCR950 2017 Manuale de Empleo (in Spanish)

Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
 No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
 Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
UBL3S0S0.book Page 4 Wednesday, November 9, 2016 1:22 PM

Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-16 las especifica-
ciones de los neumáticos e información
adicional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo.  Retire cualquier elemento suelto de la
motocicleta.
 Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de
combustible.
 Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
 Ponga una marcha (para modelos con
transmisión manual).
 Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta, como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la
ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
 Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.UBL3S0S0.book Page 5 Wednesday, November 9, 2016 1:22 PM

Descripción
2-1
2
SAU10411

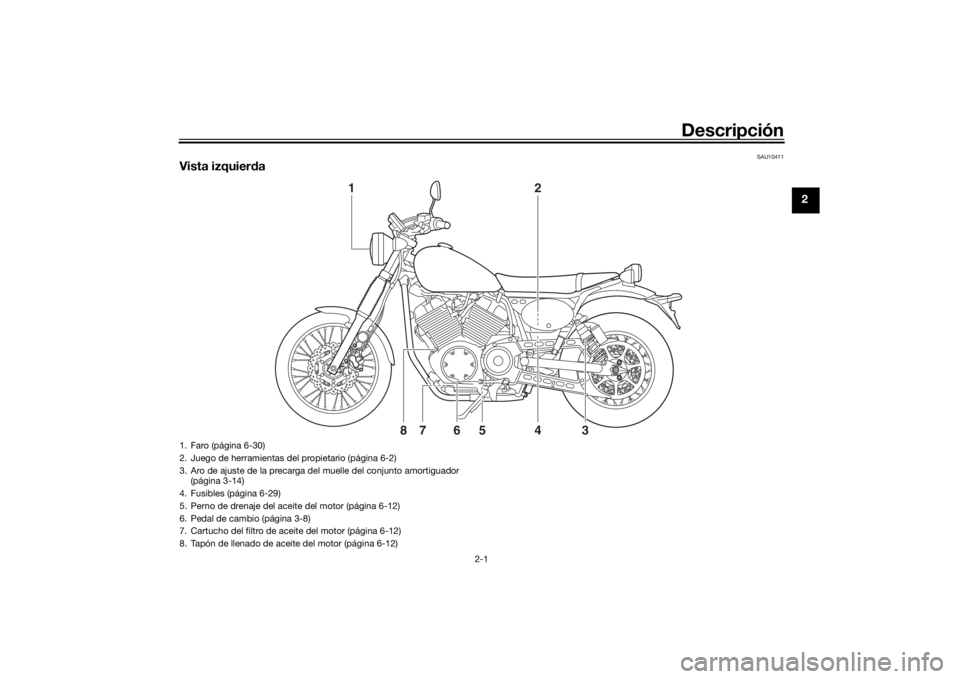

Vista izquierda
1
2
3
4
5
6
7
8
1. Faro (página 6-30)
2. Juego de herramientas del propietario (página 6-2)
3. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-14)
4. Fusibles (página 6-29)
5. Perno de drenaje del aceite del motor (página 6-12)
6. Pedal de cambio (página 3-8)
7. Cartucho del filtro de aceite del motor (página 6-12)
8. Tapón de llenado de aceite del motor (página 6-12)
UBL3S0S0.book Page 1 Wednesday, November 9, 2016 1:22 PM

Descripción
2-2
2
SAU10421

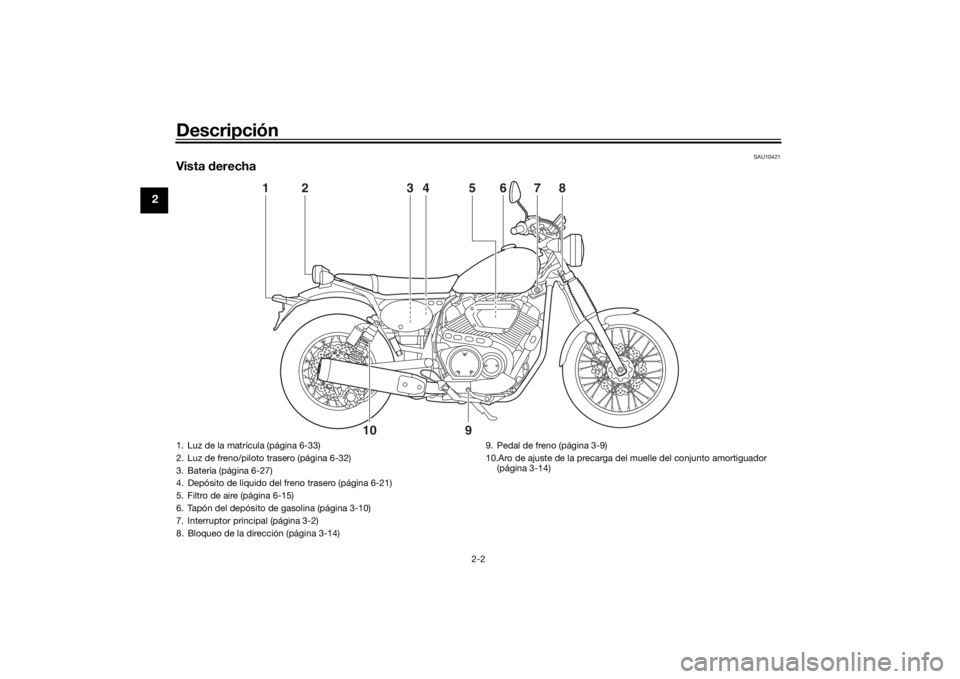

Vista derecha
1
2
3
4
5
6
7
8
9
10
1. Luz de la matrícula (página 6-33)
2. Luz de freno/piloto trasero (página 6-32)
3. Batería (página 6-27)
4. Depósito de líquido del freno trasero (página 6-21)
5. Filtro de aire (página 6-15)
6. Tapón del depósito de gasolina (página 3-10)
7. Interruptor principal (página 3-2)
8. Bloqueo de la dirección (página 3-14) 9. Pedal de freno (página 3-9)
10.Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-14)UBL3S0S0.book Page 2 Wednesday, November 9, 2016 1:22 PM

Descripción
2-3
2
SAU10431

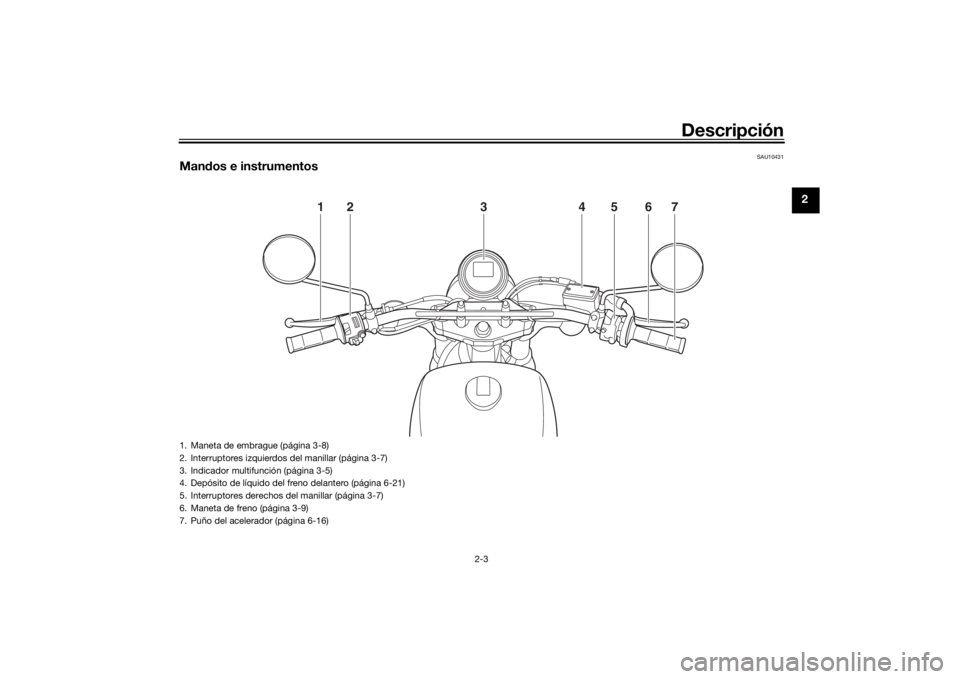

Mandos e instrumentos
12 34 5 67
1. Maneta de embrague (página 3-8)
2. Interruptores izquierdos del manillar (página 3-7)
3. Indicador multifunción (página 3-5)
4. Depósito de líquido del freno delantero (página 6-21)
5. Interruptores derechos del manillar (página 3-7)
6. Maneta de freno (página 3-9)
7. Puño del acelerador (página 6-16)
UBL3S0S0.book Page 3 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-1
3
SAU10978
Sistema inmovilizad orEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
 una llave de registro de nuevo código
(llave roja)
 dos llaves normales (llaves negras) en
las que se pueden registrar nuevos
códigos
 un transpondedor (que está instalado
en la llave de registro de código)
 una unidad inmovilizadora
 una ECU (unidad de control electróni-
co)
 una luz indicadora del sistema inmovi-
lizador (Véase la página 3-4). La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822
 ¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pier de la llave de re-
gistro de có digo, es imposible
registrar nuevos có digos en las lla-
ves normales. Po drá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo có digo (es
d ecir, si se hace una nueva llave
normal o si se pier den to das las lla-
ves) se deberá cambiar to do el sis-
tema inmoviliza dor. Por lo tanto, se
recomien da encareci damente utili-
zar una d e las llaves normales y
guar dar la llave de registro en un lu-
gar seguro. 
No sumerja ninguna d e las llaves en
agua.
 No exponga ninguna de las llaves a
temperaturas excesivamente ele-
vad as.
 No sitúe ninguna de las llaves cerca
d e imanes (esto incluye, aunque sin
limitarse a ello, pro ductos tales
como altavoces, etc.).
 No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
 No coloque objetos pesad os enci-
ma de las llaves.
 No rectifique ni altere la forma de
las llaves.
 No separe la parte de plástico de
las llaves.
 No col oque d
os
llaves de ningún
sistema inmoviliza dor en un mismo
llavero.
 Mantenga las llaves normales, así
como las llaves de otros sistemas
inmoviliza dores, alejad as de la llave
d e registro d e código de este vehí-
culo.
 Mantenga las llaves de otros siste-
mas inmoviliza dores alejad as del
interruptor principal, ya que pue den
crear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)UBL3S0S0.book Page 1 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-2
3
SAU57670

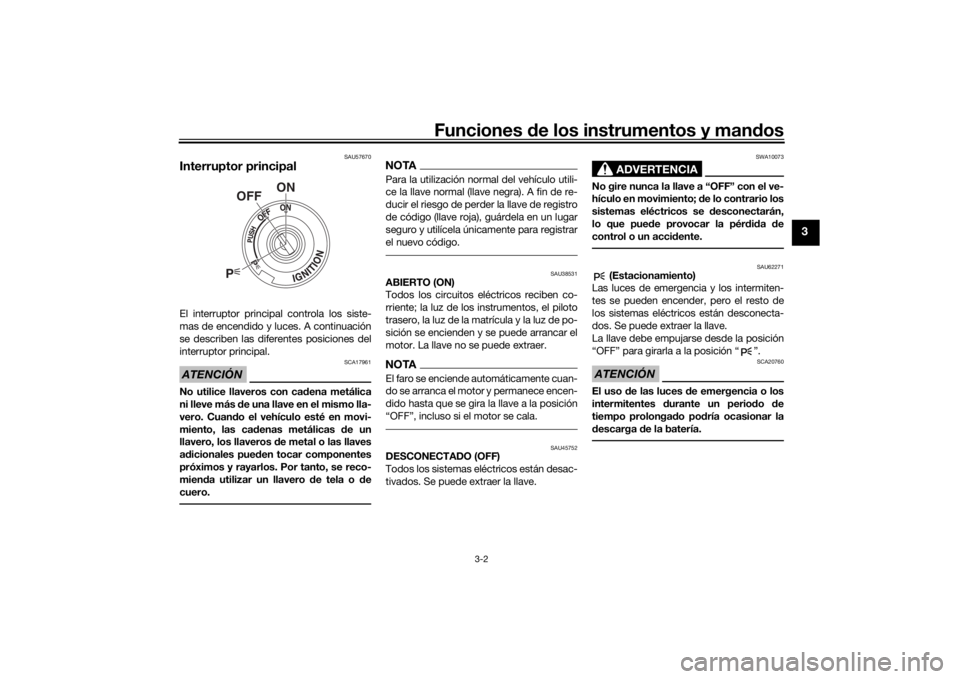

Interruptor principalEl interruptor principal controla los siste-
mas de encendido y luces. A continuación
se describen las diferentes posiciones del
interruptor principal.ATENCIÓN
SCA17961
No utilice llaveros con ca dena metálica
ni lleve más d e una llave en el mismo lla-
vero. Cuan do el vehículo esté en movi-
miento, las cad enas metálicas de un
llavero, los llaveros d e metal o las llaves
a d icionales pue den tocar componentes
próximos y rayarlos. Por tanto, se reco-
mien da utilizar un llavero de tela o de
cuero.
NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU38531
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y la luz de po-
sición se encienden y se puede arrancar el
motor. La llave no se puede extraer.NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU45752
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10073
No gire nunca la llave a “OFF” con el ve-
hículo en movimiento; de lo contrario los
sistemas eléctricos se desconectarán,
lo que pued e provocar la pér did a de
control o un acci dente.
SAU62271
(Estacionamiento)
Las luces de emergencia y los intermiten-
tes se pueden encender, pero el resto de
los sistemas eléctricos están desconecta-
dos. Se puede extraer la llave.
La llave debe empujarse desde la posición
“OFF” para girarla a la posición “ ”.
ATENCIÓN
SCA20760
El uso de las luces d e emergencia o los
intermitentes durante un perio do de
tiempo prolonga do pod ría ocasionar la
d escarga de la batería.
P
ON
OFF
UBL3S0S0.book Page 2 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-3
3
SAU4939C
Luces in dica doras y de aviso
SAU11022
Luz in dica dora de intermitencia “ ”
Esta luz indicadora parpadea cuando está
activada una luz de intermitencia.
SAU11061
Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Testigo d e luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11256
Luz de aviso del nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a “ON” o permanece en-
cendida después de confirmar que el nivel
de aceite es correcto (ver página 6-12),
haga revisar el vehículo en un concesiona-
rio Yamaha.NOTA Incluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
circular por una cuesta o durante las
aceleraciones o desaceleraciones
bruscas, pero esto no es un fallo. 
Este modelo está equipado con un
dispositivo de autodiagnóstico del cir-
cuito de detección del nivel de aceite.
Si se detecta una anomalía en el cir-
cuito de detección del nivel de aceite,
la luz de aviso del nivel de aceite par-
padea repetidamente. En ese caso,
haga revisar el vehículo en un conce-
sionario Yamaha.
SAU11368
Luz de aviso d el nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximada-
mente por debajo de 2.8 L (0.74 US gal,
0.62 Imp.gal). En ese caso, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o per-
manece encendida después de poner
gasolina, haga revisar el vehículo en un
concesionario Yamaha.NOTAEste modelo está equipado con un disposi-
tivo de autodiagnóstico del circuito de de-
tección del nivel de gasolina. Si se detecta

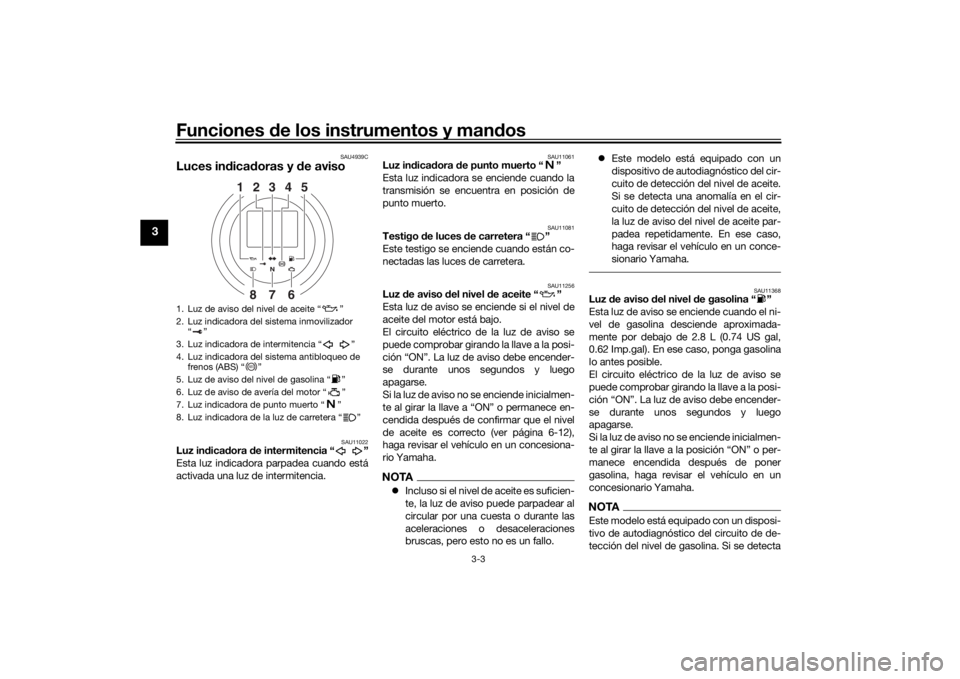

1. Luz de aviso del nivel de aceite “ ”
2. Luz indicadora del sistema inmovilizador “”
3. Luz indicadora de intermitencia “ ”
4. Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
5. Luz de aviso del nivel de gasolina “ ”
6. Luz de aviso de avería del motor “ ”
7. Luz indicadora de punto muerto “ ”
8. Luz indicadora de la luz de carretera “ ”
1
35 42
8
7
6
ABS
UBL3S0S0.book Page 3 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-4
3
una anomalía en el circuito de detección
del nivel de gasolina, la luz de aviso del ni-
vel de gasolina parpadea repetidamente.
En ese caso, haga revisar el vehículo en un
concesionario Yamaha.
SAU73171
Luz de aviso d e avería d el motor “ ”
Esta luz de aviso se enciende si se detecta
una anomalía en el motor u otro sistema de
control del vehículo. En ese caso, haga re-
visar el sistema de autodiagnóstico del ve-
hículo en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o per-
manece encendida, haga revisar el
vehículo en un concesionario Yamaha.
SAU69891
Luz de aviso d el sistema ABS “ ”
Durante el funcionamiento normal, esta luz
de aviso se enciende cuando se gira la llave
a “ON” y se apaga después de circular a
una velocidad de 10 km/h (6 mi/h) o supe-
rior.
Si la luz de aviso del sistema ABS: 
no se enciende cuando se gira la llave
a “ON”
 se enciende o parpadea durante la
marcha
 no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-9 una
explicación del ABS).
ADVERTENCIA
SWA16041
Si la luz d e aviso del ABS no se apaga
d espués de circular a una veloci dad d e
10 km/h (6 mi/h) o superior o se encien-
d e o parpa dea durante la marcha, el sis-
tema de frenos pasa a funcionar del
mo do convencional. En cualquiera de
estos casos, o si la luz de aviso no se en-
cien de en absoluto, extreme las precau-
ciones para evitar el posible bloqueo de
las rue das en las frena das de emergen-
cia. Haga revisar el sistema de frenos y
los circuitos eléctricos en un concesio-
nario Yamaha lo antes posible.
SAU73120
Luz ind icadora del sistema
inmoviliza dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora parpadea de manera cons-
tante para indicar que el sistema inmovili-
zador está activado. Después de 24 horas,
la luz indicadora deja de parpadear; no
obstante, el sistema inmovilizador sigue
activado.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a “ON”, si permanece
encendida o si parpadea siguiendo una
pauta (si se detecta una anomalía en el sis-
tema inmovilizador, la luz indicadora del
sistema inmovilizador parpadea siguiendo
una pauta), haga revisar el vehículo en un
concesionario Yamaha.NOTASi la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-
te lo siguiente.
ABS
UBL3S0S0.book Page 4 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-5
3
1. Verifique que no haya otras llaves del
sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis-
tema inmovilizador pueden crear
interferencias de señal e impedir que
arranque el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con la s llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
SAU78680
Indica dor multifunción
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.El indicador multifunción está provisto de
los elementos siguientes:
 un velocímetro
 un cuentakilómetros
 dos cuentakilómetros parciales
 un cuentakilómetros parcial en reser-
va 
un reloj
NOTAAsegúrese de girar la llave a la posi-
ción “ON” antes de utilizar el interrup-
tor “SELECT”.
 Reino Unido: Para cambiar la indica-
ción del velocímetro y del cuentakiló-
metros/cuentakilómetros parcial entre
kilómetros y millas, seleccione el
cuentakilómetros y, a continuación,
pulse el interruptor “SELECT” durante
5 segundos.Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.

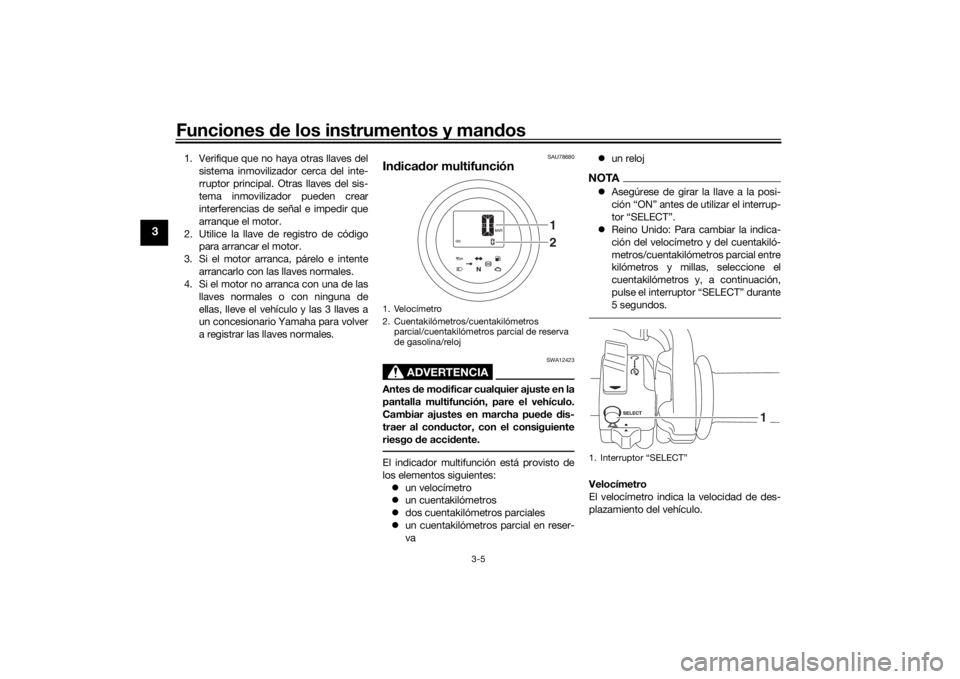

1. Velocímetro
2. Cuentakilómetros/cuentakilómetros
parcial/cuentakilómetros parcial de reserva
de gasolina/reloj
21
1. Interruptor “SELECT”
1
UBL3S0S0.book Page 5 Wednesday, November 9, 2016 1:22 PM
