Funciones de los instrumentos y man dos
3-6
3
Cuentakilómetros, cuentakilómetros
parcial, cuentakilómetros parcial de re-
serva de gasolina y reloj
El cuentakilómetros muestra la distancia
total recorrida.
Los cuentakilómetros parciales muestran la
distancia recorrida desde que se pusieron
a cero por última vez.
El cuentakilómetros parcial en reserva de
gasolina indica la distancia recorrida desde
que se encendió la luz de aviso del nivel de
gasolina.
El reloj muestra la hora en formato de
12 horas.NOTA El cuentakilómetros se bloquea a
999999. 
Los cuentakilómetros parciales se po-
nen a cero y siguen contando cuando
llegan a 999.9.
Durante el funcionamiento normal, utilice el
interruptor “SELECT” para cambiar la indi-
cación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP 1” y
“TRIP 2” y reloj en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → reloj → ODO
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-3), la indicación
cambia automáticamente a cuentakilóme-
tros parcial en reserva de gasolina “TRIP F”
y empieza a contar la distancia recorrida
desde ese punto. En ese caso, utilice el in-
terruptor “SELECT” para cambiar la indica-
ción entre los diferentes cuentakilómetros
parciales y el cuentakilómetros en el orden
siguiente:
TRIP F → TRIP 1 → TRIP 2 → reloj →
ODO → TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo con el interruptor “SE-
LECT” y, a continuación, pulse el interrup-
tor “SELECT” durante un segundo. Si no
pone a cero el cuentakilómetros parcial de
reserva de gasolina de forma manual, se
pondrá a cero automáticamente y desapa-
recerá del visor después de repostar y re-
correr 5 km (3 mi). Para poner el reloj en hora
1. Utilice el interruptor “SELECT” para
cambiar a la indicación del reloj.
2. Pulse el interruptor “SELECT” durante 5 segundos. Los dígitos de las horas
comienzan a parpadear.
3. Utilice el interruptor “SELECT” para ajustar las horas.
4. Pulse el interruptor “SELECT” durante
un segundo; los dígitos de los minutos
comienzan a parpadear.
5. Utilice el interruptor “SELECT” para
ajustar los minutos.
6. Pulse el interruptor “SELECT” durante un segundo para poner en funciona-
miento el reloj.

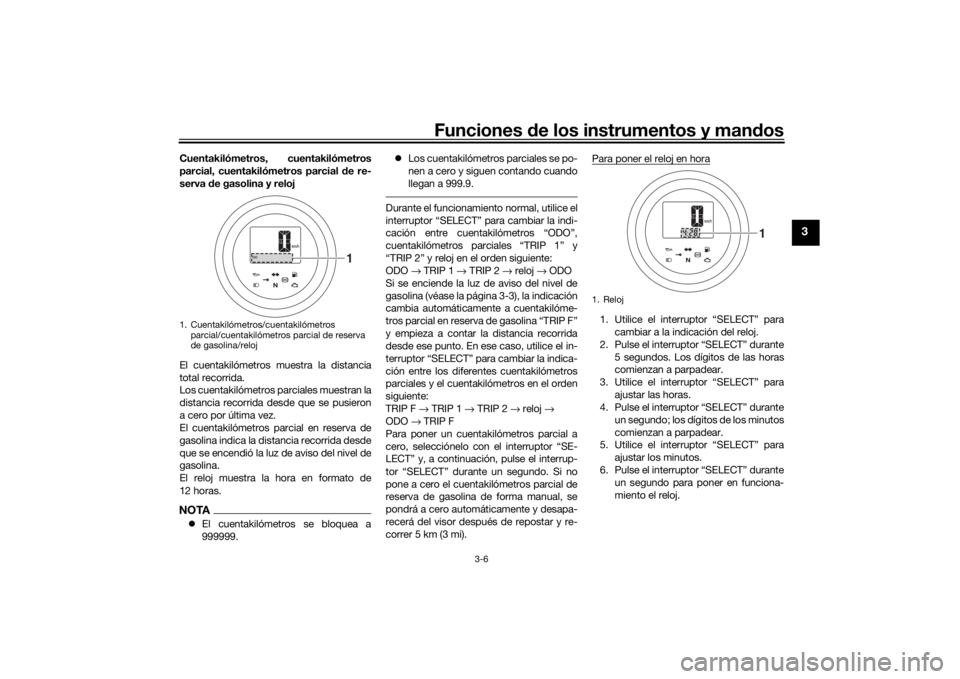

1. Cuentakilómetros/cuentakilómetros parcial/cuentakilómetros parcial de reserva
de gasolina/reloj
1
1. Reloj
1
UBL3S0S0.book Page 6 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-7
3
SAU1234M
Interruptores del manillarIzquier da Derecha
SAU12352
Interruptor d
e ráfagas “ ”
Pulse este interruptor para hacer ráfagas.NOTACuando el conmutador de la luz de cru-
ce/carretera está situado en “ ”, el inte-
rruptor de ráfagas no tiene efecto.
SAU12401
Conmuta dor de la luz d e“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor d e intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor d e la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU68270
Interruptor d e arranque/paro d el motor
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, muévalo
hacia “ ”. Véanse las instrucciones de
arranque en la página 5-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.

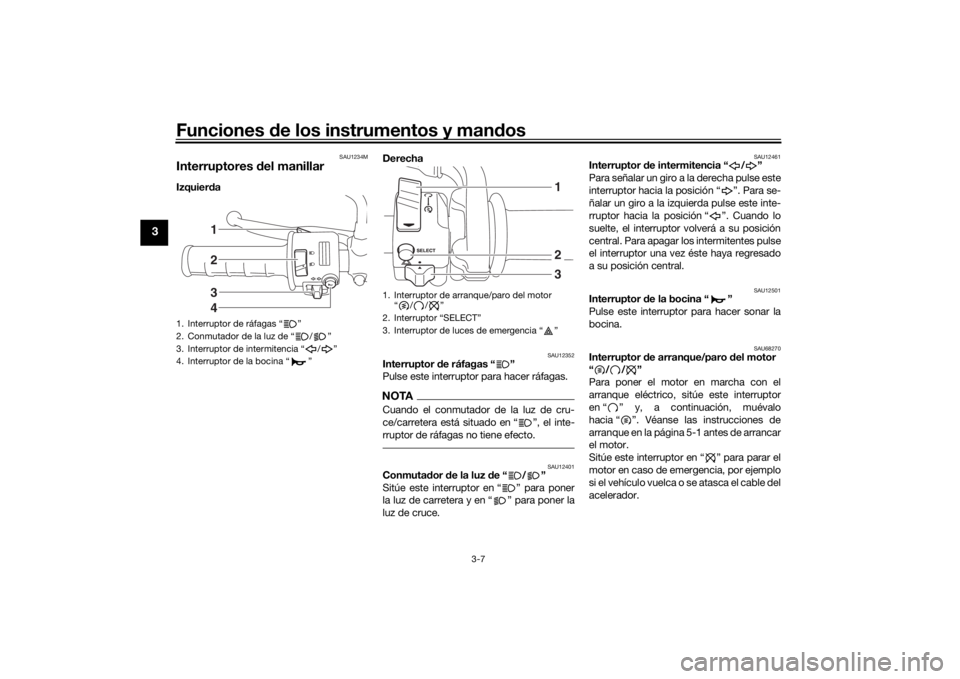

1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
2134
1. Interruptor de arranque/paro del motor “//”
2. Interruptor “SELECT”
3. Interruptor de luces de emergencia “ ”
213
UBL3S0S0.book Page 7 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-8
3
SAU12735
Interruptor de luces d e emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces d e emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.
SAU55701
Interruptor “SELECT”
Este interruptor se utiliza para seleccionar
las funciones del cuentakilómetros y los
cuentakilómetros parciales y para ajustar el
reloj del indicador multifunción.
Para más detalles, consulte “Indicador
multifunción” en la página 3-5.
SAU12822
Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta. Para
que el embrague funcione con suavidad,
debe tirar de la maneta rápidamente y sol-
tarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 3-16).
SAU12872
Pe dal d e cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 5 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.

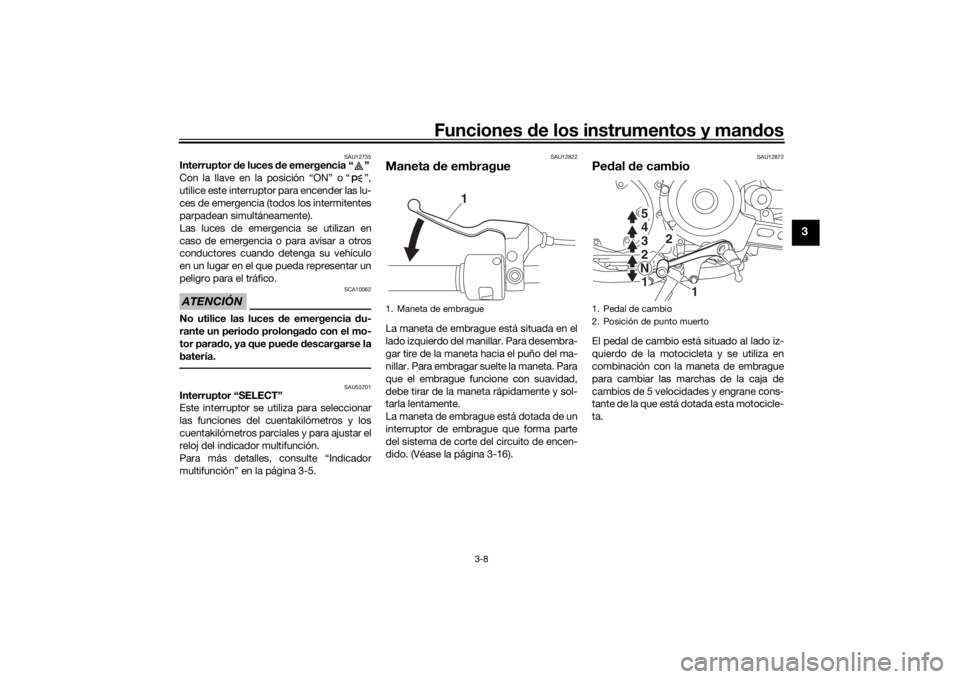

1. Maneta de embrague
1
1. Pedal de cambio
2. Posición de punto muerto
1
2
5
4
3
2
N 1 5
4
3
2
N 1
UBL3S0S0.book Page 8 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-9
3
SAU12892
Maneta de frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
SAU12944
Pe dal d e frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU63040
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción d e la veloci dad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frena da largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frena da
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
1. Maneta de freno
1
1. Pedal de freno
1
UBL3S0S0.book Page 9 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-10
3
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor d e la rueda o el ro-
tor del sensor de la rue da; ya que, de
prod ucirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAUM1794
Tapón del depósito de gasolinaPara extraer el tapón del depósito de ga-
solina 1. Abra la cubierta de la cerradura del ta-
pón del depósito de gasolina.
2. Introduzca la llave en la cerradura y gí- rela 1/4 de vuelta en el sentido de las
agujas del reloj. La cerradura se des-
bloquea y puede extraerse el tapón
del depósito de gasolina.
Para colocar el tapón d el depósito de
gasolina 1. Empuje y coloque el tapón del depósi-
to de gasolina en su sitio con la llave
en la cerradura.
1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda trasera1
21
2
1. Cubierta de la cerradura del tapón del depósito de gasolina
2. Desbloquear.
1 2
UBL3S0S0.book Page 10 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-11
3
2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original y luego extráigala.NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.3. Cierre la tapa de la cerradura.
ADVERTENCIA
SWA11142
Verifique que el tapón del depósito de
gasolina esté correctamente coloca do
antes de empren der la marcha. Una fuga
d e gasolina significa peligro de incen dio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d errama da con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pue de provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina hacien do sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inme dia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
UBL3S0S0.book Page 11 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-12
3
tamente al mé dico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU57692
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
d el pistón, así como el sistema d e esca-
pe.
NOTA Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
 Cundo vaya a repostar, compruebe
que el boquerel del surtidor de gasoli-
na lleve la misma identificación.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento. Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
Gasolina recomen
dad a:
Gasolina normal sin plomo (Gaso-
hol [E10] aceptable)
Capaci dad d el depósito d e gasoli-
na: 13 L (3.4 US gal, 2.9 Imp.gal)
Reserva (cuan do la luz d e aviso de
nivel de gasolina se encien de):
2.8 L (0.74 US gal, 0.62 Imp.gal)
E10
UBL3S0S0.book Page 12 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-13
3
SAU77630
Tubo respira dero/ de desbor da-
miento del depósito de gasolinaAntes de utilizar la motocicleta:
 Compruebe las conexiones del tubo
respiradero/de desbordamiento del
depósito de gasolina.
 Compruebe si el tubo presenta grietas
o daños y cámbielo según sea nece-
sario.
 Verifique que el respiradero de la
bombona no esté obstruido y límpielo
según sea necesario.NOTAConsulte en la página 6-12 la información
sobre la bombona.
SAU13434
Catalizad orEste modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte d ifícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema d e escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
1. Tubo respiradero/rebose del depósito de
combustible
1
UBL3S0S0.book Page 13 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-14
3
SAU55663
Bloqueo de la d irecciónEl bloqueo de la dirección está situado en
el lado derecho del vehículo entre los so-
portes superior e inferior de la dirección.
Para bloquear la d irección
1. Gire el manillar completamente a la iz- quierda.
2. Introduzca la llave en el bloqueo de la dirección y gírela 1/2 vuelta en el sen-
tido de las agujas del reloj.
3. Quite la llave de la cerradura.NOTASi cuesta acoplar el bloqueo de la direc-
ción, inténtelo volviendo a girar el manillar
ligeramente a la derecha.
Para desbloquear la dirección
1. Introduzca la llave en el bloqueo de la dirección.
2. Gire la llave 1/2 vuelta en el sentido contrario al de las agujas del reloj.
3. Extraiga la llave.
SAU66951
Ajuste d e los conjuntos amorti-
gua dores
ADVERTENCIA
SWA10211
Ajuste siempre los dos conjuntos amor-
tigua dores por igual; de lo contrario
pue den disminuir la manejabili dad y la
estabili dad .Cada conjunto amortiguador está equipa-
do con un aro de ajuste de la precarga del
muelle.
Se recomienda confiar el ajuste la precarga
del muelle a un concesionario Yamaha. No
obstante, si opta por efectuar este ajuste
por su cuenta, deberá obtener la llave es-
pecial necesaria en un concesionario
Yamaha.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
d añad o, no trate de girar más allá de las
posiciones d e ajuste máxima o mínima.Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste de cada conjunto amortiguador en la
dirección (a). Para reducir la precarga del
1. Bloqueo de la dirección
2. Cerradura.
LOCKUNLOCK
1
2
1. Desbloquear.
LOCKUNLOCK
1
UBL3S0S0.book Page 14 Wednesday, November 9, 2016 1:22 PM

Funciones de los instrumentos y man dos
3-15
3
muelle y ablandar la suspensión, gire el aro
de ajuste de cada conjunto amortiguador
en la dirección (b).
ADVERTENCIA
SWA10232
Estos conjuntos amortigua dores contie-
nen gas nitrógeno a alta presión. Lea y
asimile la información siguiente antes de
manipular los conjuntos amortigua do-
res.
 No manipule ni trate de abrir los
conjuntos de cilin dros.
 No exponga los conjuntos amorti-
gua dores a llamas vivas u otras
fuentes eleva das de calor. Pue de
provocar la explosión de la uni dad
por exceso de presión d el gas.
 No deforme ni d añe de ninguna ma-
nera los cilin dros. Un cilin dro daña-
d o no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor dañad o o des-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que
requiera.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito de encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes d e
iniciar la marcha. Por tanto, compruebe
1. Llave especial
2. Aro de ajuste de la precarga del muelle
3. TopePosición de ajuste d e la precarga
d el muelle:
Mínima (blanda):
1
Normal: 2
Máxima (dura): 5
1
2
3
4
5
2
(a)
(b)
1
3
UBL3S0S0.book Page 15 Wednesday, November 9, 2016 1:22 PM
