YAMAHA SLIDER 50 2004 Betriebsanleitungen (in German)

SICHERHEIT HAT VORFAHRT
1
2
3
4
56
7
8
9
1-2
GAU03099

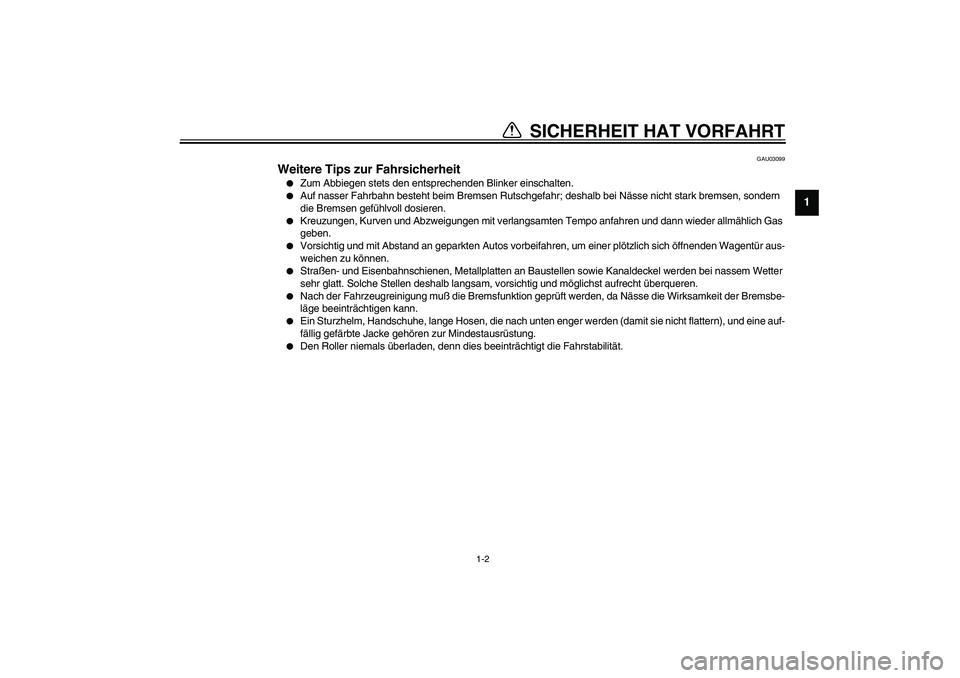

Weitere Tips zur Fahrsicherheit

Zum Abbiegen stets den entsprechenden Blinker einschalten.


Auf nasser Fahrbahn besteht beim Bremsen Rutschgefahr; deshalb bei Nässe nicht stark bremsen, sondern
die Bremsen gefühlvoll dosieren.


Kreuzungen, Kurven und Abzweigungen mit verlangsamten Tempo anfahren und dann wieder allmählich Gas
geben.


Vorsichtig und mit Abstand an geparkten Autos vorbeifahren, um einer plötzlich sich öffnenden Wagentür aus-
weichen zu können.


Straßen- und Eisenbahnschienen, Metallplatten an Baustellen sowie Kanaldeckel werden bei nassem Wetter
sehr glatt. Solche Stellen deshalb langsam, vorsichtig und möglichst aufrecht überqueren.


Nach der Fahrzeugreinigung muß die Bremsfunktion geprüft werden, da Nässe die Wirksamkeit der Bremsbe-
läge beeinträchtigen kann.


Ein Sturzhelm, Handschuhe, lange Hosen, die nach unten enger werden (damit sie nicht flattern), und eine auf-
fällig gefärbte Jacke gehören zur Mindestausrüstung.


Den Roller niemals überladen, denn dies beeinträchtigt die Fahrstabilität.

FAHRZEUGBESCHREIB
2
Linke Seitenansicht ........................................................................... 2-1
Rechte Seitenansicht ........................................................................ 2-2

2-1
2
GAU01161

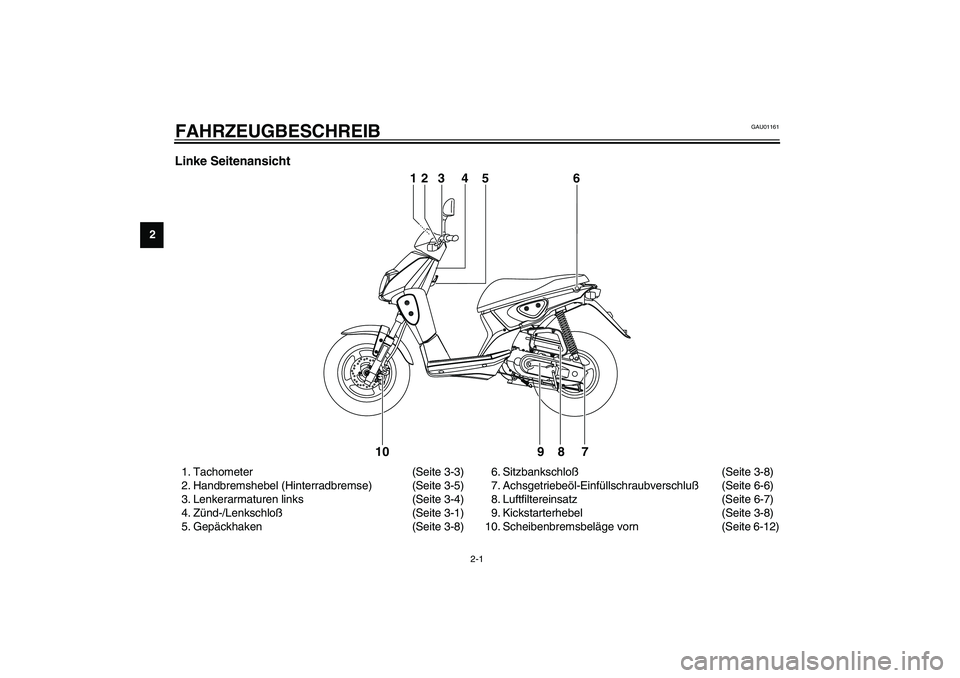

2-FAHRZEUGBESCHREIB Linke Seitenansicht 1. Tachometer (Seite 3-3)
2. Handbremshebel (Hinterradbremse) (Seite 3-5)
3. Lenkerarmaturen links (Seite 3-4)
4. Zünd-/Lenkschloß(Seite 3-1)
5. Gepäckhaken (Seite 3-8)6. Sitzbankschloß(Seite 3-8)
7. Achsgetriebeöl-Einfüllschraubverschluß(Seite 6-6)
8. Luftfiltereinsatz (Seite 6-7)
9. Kickstarterhebel (Seite 3-8)
10. Scheibenbremsbeläge vorn (Seite 6-12)
2
145 6
8
9 10
3
7

FAHRZEUGBESCHREIB
2-2
2

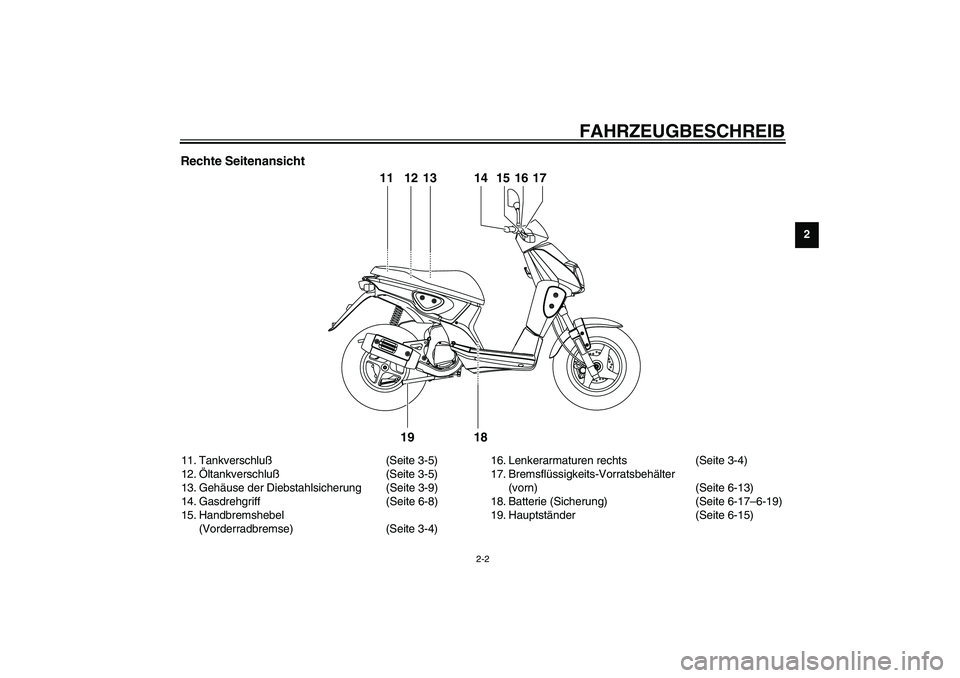

Rechte Seitenansicht 11. Tankverschluß(Seite 3-5)
12.Öltankverschluß(Seite 3-5)
13. Gehäuse der Diebstahlsicherung (Seite 3-9)
14. Gasdrehgriff (Seite 6-8)
15. Handbremshebel
(Vorderradbremse) (Seite 3-4)16. Lenkerarmaturen rechts (Seite 3-4)
17. Bremsflüssigkeits-Vorratsbehälter
(vorn) (Seite 6-13)
18. Batterie (Sicherung) (Seite 6-17–6-19)
19. Hauptständer (Seite 6-15)
11 12 13 14 15 16 17
18
19

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3
Zünd-/Lenkschloß ............................................................................. 3-1
Warn- und Kontrolleuchten ................................................................ 3-2
Tachometer ....................................................................................... 3-3
Tankanzeige ...................................................................................... 3-3
Lenkerarmaturen ............................................................................... 3-4
Handbremshebel (Vorderradbremse) ................................................ 3-4
Handbremshebel (Hinterradbremse) ................................................. 3-5
Kraftstoff-Tankverschluß und Frischöl-Tankverschluß ....................... 3-5
Kraftstoff ............................................................................................ 3-6
Frischöl .............................................................................................. 3-7
Katalysator ........................................................................................ 3-7
Chokehebel ....................................................................................... 3-7
Kickstar terhebel ................................................................................ 3-8
Sitzbank ............................................................................................ 3-8
Gepäckhaken .................................................................................... 3-8
Gehäuse der Diebstahlsicherung ...................................................... 3-9

3-1
3
GAU00027
3-ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU00029

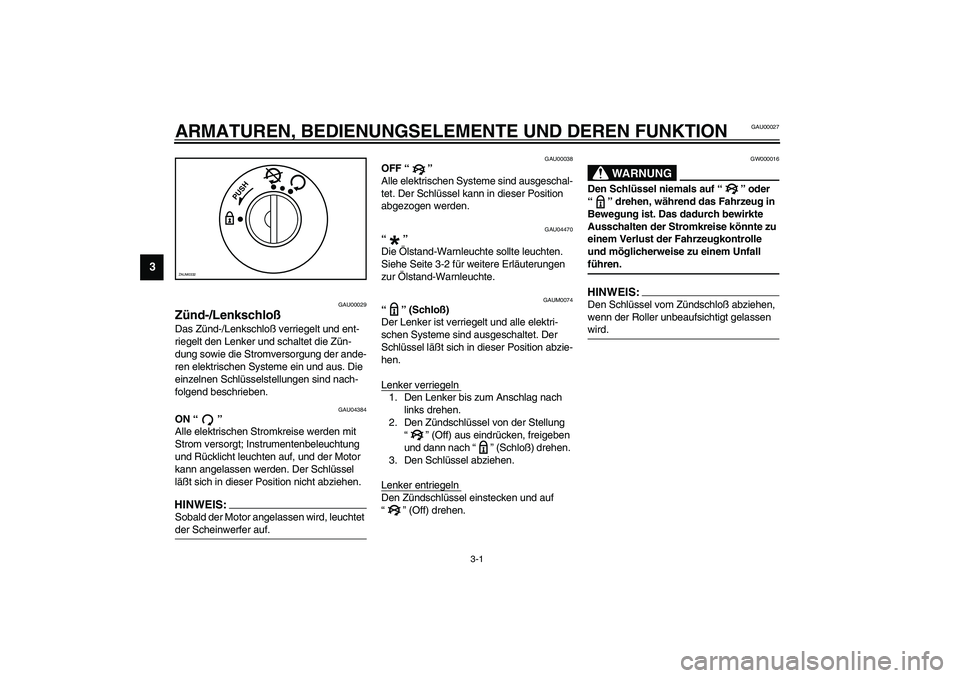

Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU04384
ON “”
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung
und Rücklicht leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
läßt sich in dieser Position nicht abziehen.HINWEIS:_ Sobald der Motor angelassen wird, leuchtet
der Scheinwerfer auf. _
GAU00038
OFF “”
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU04470
“”
Die Ölstand-Warnleuchte sollte leuchten.
Siehe Seite 3-2 für weitere Erläuterungen
zur Ölstand-Warnleuchte.
GAUM0074
“” (Schloß)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel läßt sich in dieser Position abzie-
hen.
Lenker verriegeln 1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel von der Stellung
“” (Off) aus eindrücken, freigeben
und dann nach “” (Schloß) drehen.
3. Den Schlüssel abziehen.
Lenker entriegeln Den Zündschlüssel einstecken und auf
“” (Off) drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “” oder
“” drehen, während das Fahrzeug in
Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _HINWEIS:_ Den Schlüssel vom Zündschloß abziehen,
wenn der Roller unbeaufsichtigt gelassen
wird. _
PUSH
ZAUM0332

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
GAU03034

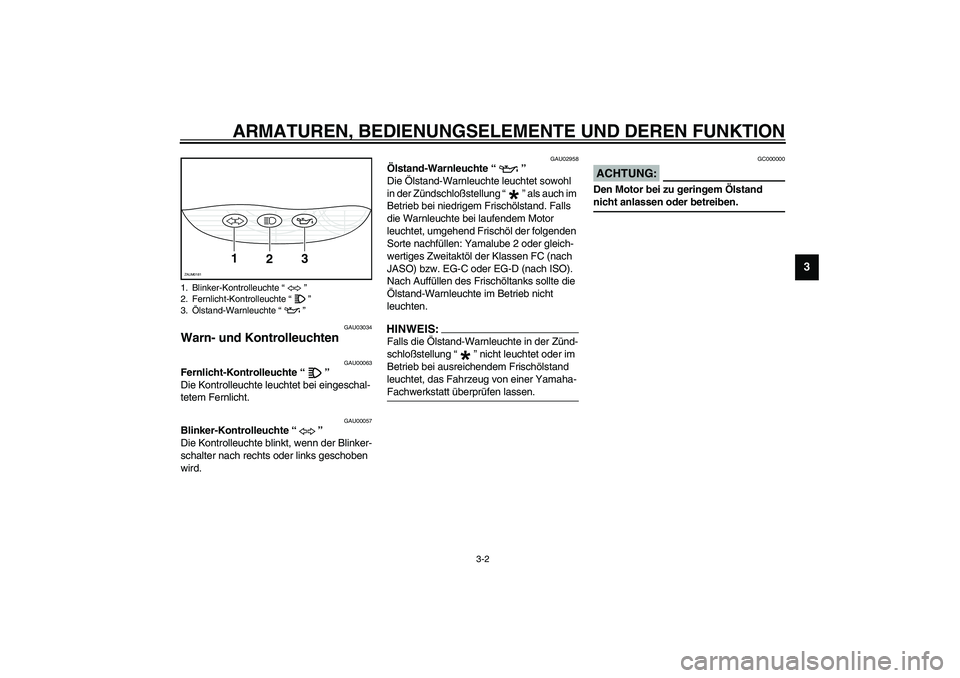

Warn- und Kontrolleuchten
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte leuchtet bei eingeschal-
tetem Fernlicht.
GAU00057
Blinker-Kontrolleuchte “”
Die Kontrolleuchte blinkt, wenn der Blinker-
schalter nach rechts oder links geschoben
wird.
GAU02958
Ölstand-Warnleuchte “”
Die Ölstand-Warnleuchte leuchtet sowohl
in der Zündschloßstellung “” als auch im
Betrieb bei niedrigem Frischölstand. Falls
die Warnleuchte bei laufendem Motor
leuchtet, umgehend Frischöl der folgenden
Sorte nachfüllen: Yamalube 2 oder gleich-
wertiges Zweitaktöl der Klassen FC (nach
JASO) bzw. EG-C oder EG-D (nach ISO).
Nach Auffüllen des Frischöltanks sollte die
Ölstand-Warnleuchte im Betrieb nicht
leuchten.HINWEIS:_ Falls die Ölstand-Warnleuchte in der Zünd-
schloßstellung “” nicht leuchtet oder im
Betrieb bei ausreichendem Frischölstand
leuchtet, das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen. _
GC000000
ACHTUNG:_ Den Motor bei zu geringem Ölstand
nicht anlassen oder betreiben. _
1. Blinker-Kontrolleuchte “”
2. Fernlicht-Kontrolleuchte “”
3.Ölstand-Warnleuchte “”
1
23
ZAUM0181

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU00098

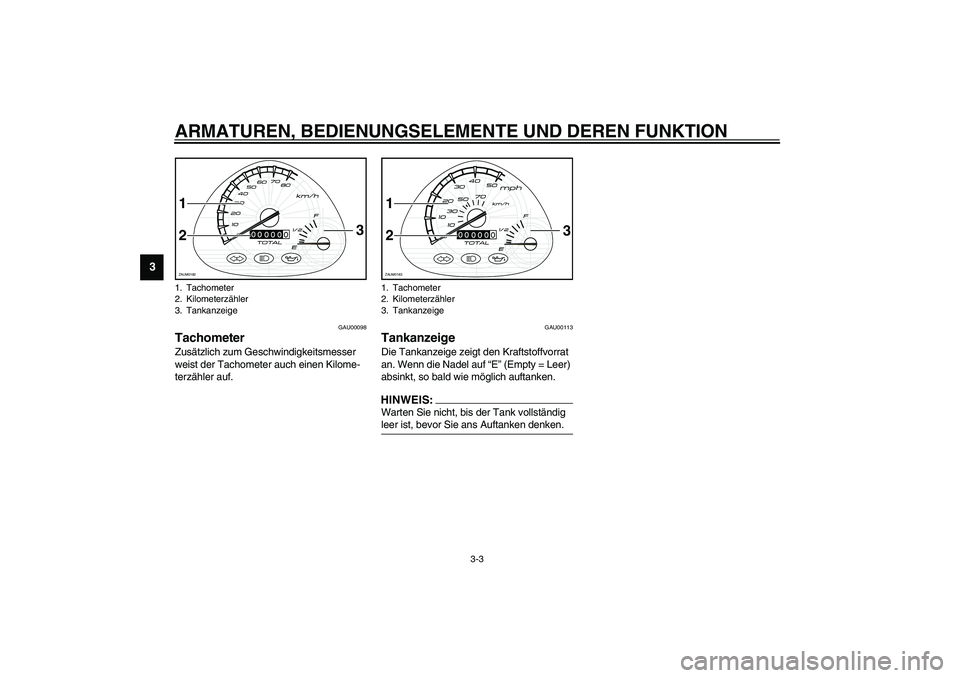

Tachometer Zusätzlich zum Geschwindigkeitsmesser
weist der Tachometer auch einen Kilome-
terzähler auf.
GAU00113
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (Empty = Leer)
absinkt, so bald wie möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _
1. Tachometer
2. Kilometerzähler
3. Tankanzeige
3 1
2ZAUM0182
1. Tachometer
2. Kilometerzähler
3. Tankanzeige1
32ZAUM0183
