YAMAHA SLIDER 50 2004 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

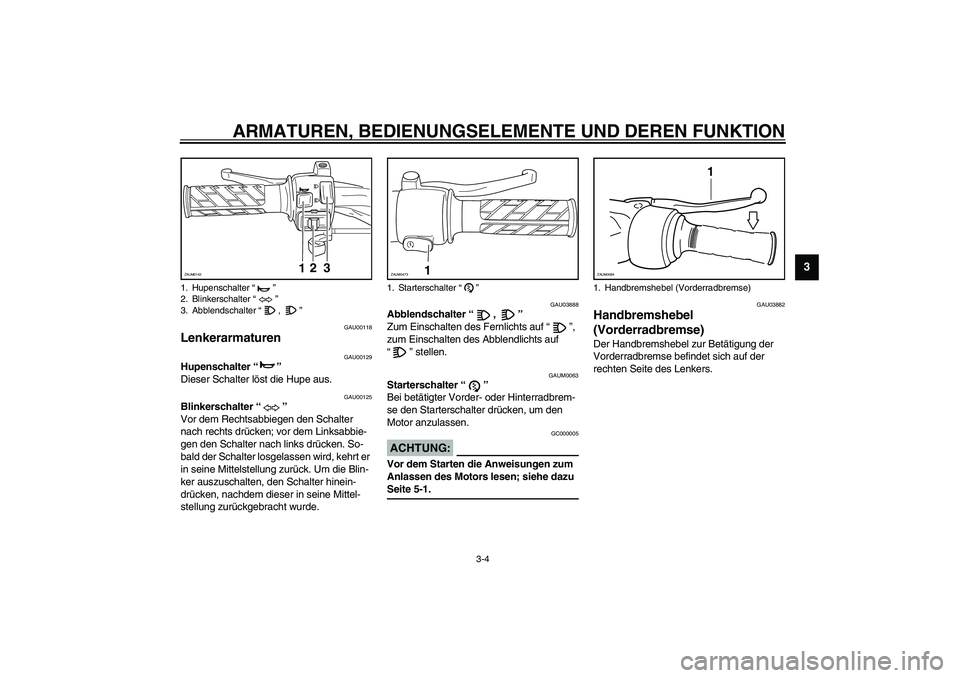

3-4
3
GAU00118
Lenkerarmaturen
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
GAU00125
Blinkerschalter “”
Vor dem Rechtsabbiegen den Schalter
nach rechts drücken; vor dem Linksabbie-
gen den Schalter nach links drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hinein-
drücken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU03888
Abblendschalter “, ”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAUM0063
Starterschalter “”
Bei betätigter Vorder- oder Hinterradbrem-
se den Starterschalter drücken, um den
Motor anzulassen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
GAU03882
Handbremshebel
(Vorderradbremse) Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
1. Hupenschalter “”
2. Blinkerschalter “”
3. Abblendschalter “, ”
12
3
ZAUM0142
1. Starterschalter “”
1
ZAUM0473
1. Handbremshebel (Vorderradbremse)
1
ZAUM0084

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

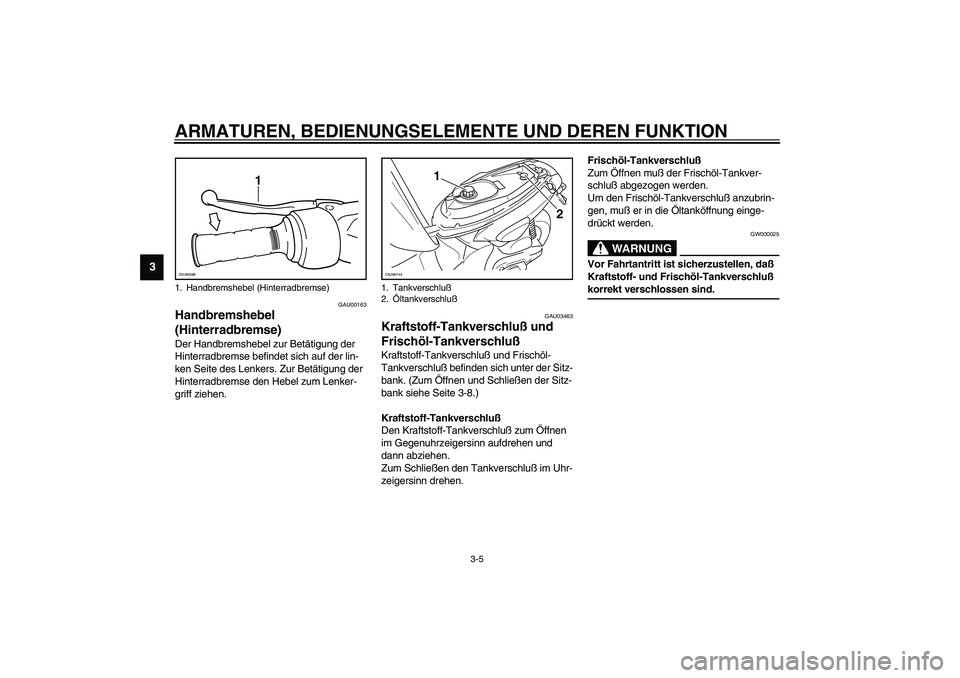

3-5
3
GAU00163
Handbremshebel
(Hinterradbremse) Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
GAU03463
Kraftstoff-Tankverschluß und
Frischöl-Tankverschluß Kraftstoff-Tankverschluß und Frischöl-
Tankverschluß befinden sich unter der Sitz-
bank. (Zum Öffnen und Schließen der Sitz-
bank siehe Seite 3-8.)
Kraftstoff-Tankverschluß
Den Kraftstoff-Tankverschluß zum Öffnen
im Gegenuhrzeigersinn aufdrehen und
dann abziehen.
Zum Schließen den Tankverschluß im Uhr-
zeigersinn drehen.Frischöl-Tankverschluß
Zum Öffnen muß der Frischöl-Tankver-
schluß abgezogen werden.
Um den Frischöl-Tankverschluß anzubrin-
gen, muß er in die Öltanköffnung einge-
drückt werden.
GW000025
WARNUNG
_ Vor Fahrtantritt ist sicherzustellen, daß
Kraftstoff- und Frischöl-Tankverschluß
korrekt verschlossen sind. _
1. Handbremshebel (Hinterradbremse)
1
ZAUM0085
1. Tankverschluß
2.Öltankverschluß
2 1
ZAUM0144

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_

Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen. _
GAU04206*
Nur bleifreies Normalbenzin mit einer Min-
destoktanzahl von 91 (ROZ) tanken. Tritt
bei hoher Last (Vollgas) Motorklingeln (oder
- klopfen) auf, Markenkraftstoff eines ande-
ren Anbieters oder Benzin mit einer höhe-
ren Oktanzahl verwenden. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerzen und hilft, die
Wartungskosten zu senken.
GWA00008
WARNUNG
_ Benzin ist entzündlich. Deshalb folgen-
de Schutzmaßnahmen treffen.

Den Motor vor dem Tanken abstel-
len.


Beim Tanken Rauchen einstellen
und Feuerquellen fernhalten.


Wenn sofort nach der Fahrt getankt
wird, darauf achten daß kein Benzin
an Motor und Auspuff gelangt.


Verschüttetes Benzin sofort (späte-
stens vor dem Anlassen) abwi-
schen.
_
1. Einfüllstutzen
2. Kraftstoffstand
1
2
ZAUM0020
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
6,5 L

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

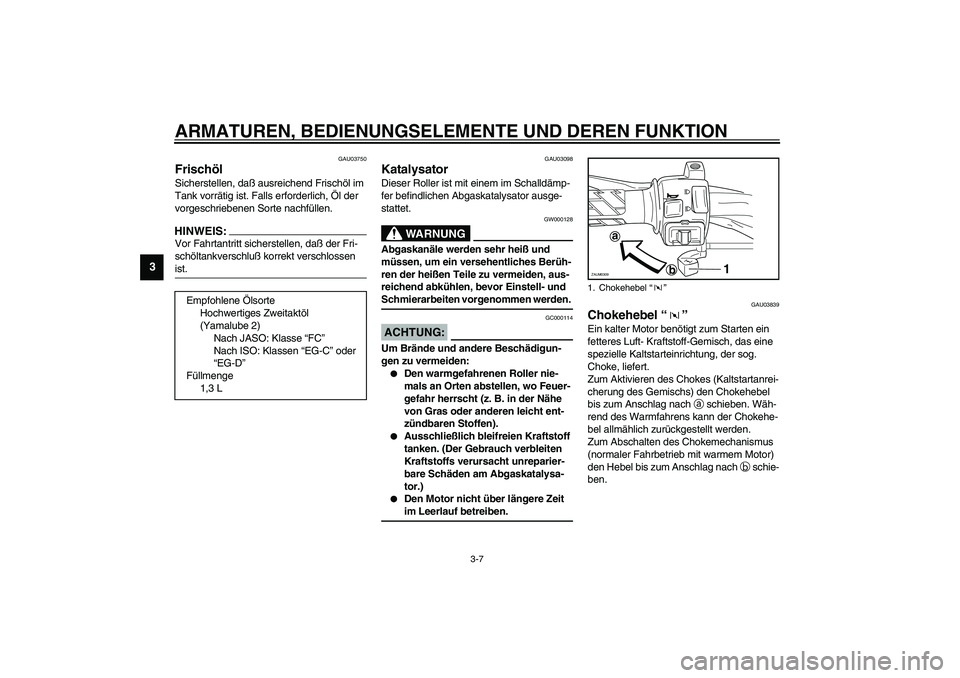

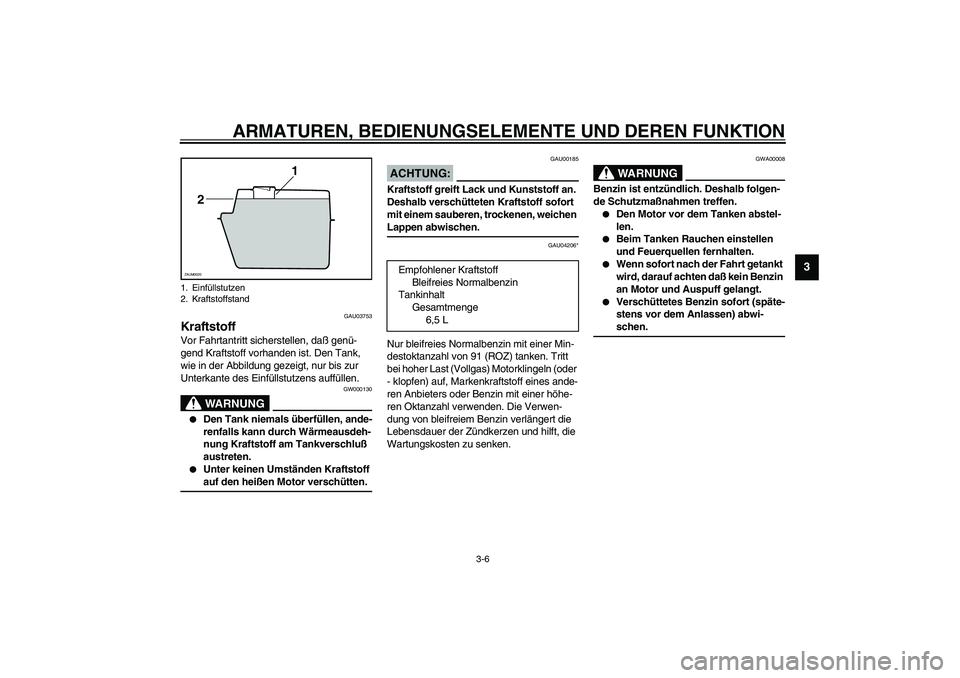

3-7
3
GAU03750
Frischöl Sicherstellen, daß ausreichend Frischöl im
Tank vorrätig ist. Falls erforderlich, Öl der
vorgeschriebenen Sorte nachfüllen.HINWEIS:_ Vor Fahrtantritt sicherstellen, daß der Fri-
schöltankverschluß korrekt verschlossen
ist. _
GAU03098
Katalysator Dieser Roller ist mit einem im Schalldämp-
fer befindlichen Abgaskatalysator ausge-
stattet.
GW000128
WARNUNG
_ Abgaskanäle werden sehr heiß und
müssen, um ein versehentliches Berüh-
ren der heißen Teile zu vermeiden, aus-
reichend abkühlen, bevor Einstell- und
Schmierarbeiten vorgenommen werden. _
GC000114
ACHTUNG:_ Um Brände und andere Beschädigun-
gen zu vermeiden:

Den warmgefahrenen Roller nie-
mals an Orten abstellen, wo Feuer-
gefahr herrscht (z. B. in der Nähe
von Gras oder anderen leicht ent-
zündbaren Stoffen).


Ausschließlich bleifreien Kraftstoff
tanken. (Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.)


Den Motor nicht über längere Zeit
im Leerlauf betreiben.
_
GAU03839
Chokehebel “” Ein kalter Motor benötigt zum Starten ein
fetteres Luft- Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag nach
a schieben. Wäh-
rend des Warmfahrens kann der Chokehe-
bel allmählich zurückgestellt werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach
b schie-
ben. Empfohlene Ölsorte
Hochwertiges Zweitaktöl
(Yamalube 2)
Nach JASO: Klasse “FC”
Nach ISO: Klassen “EG-C” oder
“EG-D”
Füllmenge
1,3 L 1. Chokehebel “”
1
a
b
ZAUM0309

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

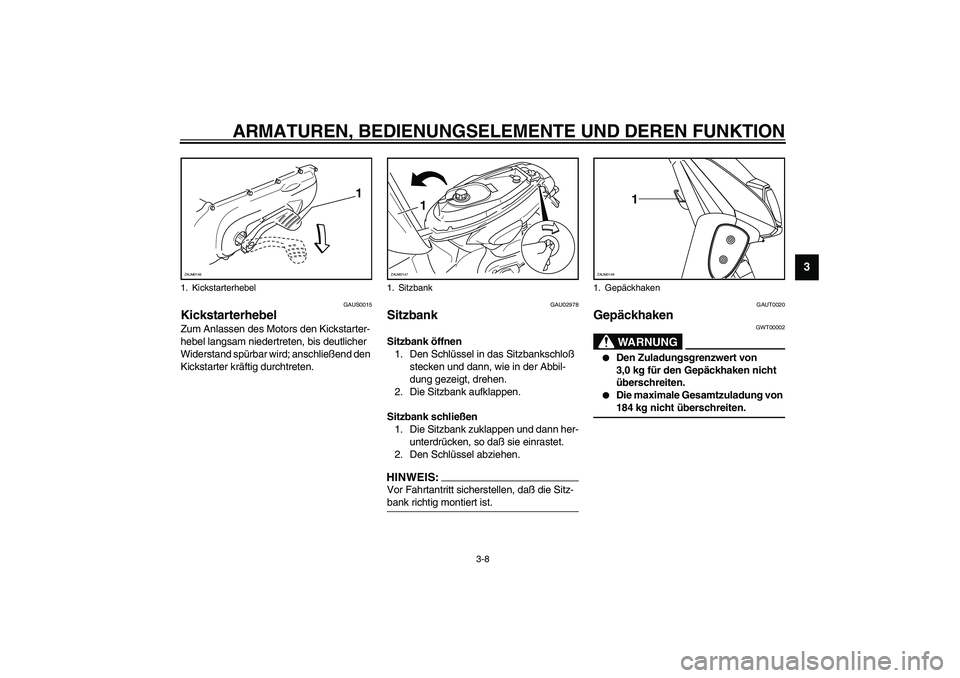

3-8
3
GAUS0015
Kickstarterhebel Zum Anlassen des Motors den Kickstarter-
hebel langsam niedertreten, bis deutlicher
Widerstand spürbar wird; anschließend den
Kickstarter kräftig durchtreten.
GAU02978
Sitzbank Sitzbank öffnen
1. Den Schlüssel in das Sitzbankschloß
stecken und dann, wie in der Abbil-
dung gezeigt, drehen.
2. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann her-
unterdrücken, so daß sie einrastet.
2. Den Schlüssel abziehen.HINWEIS:_ Vor Fahrtantritt sicherstellen, daß die Sitz-
bank richtig montiert ist._
GAUT0020
Gepäckhaken
GWT00002
WARNUNG
_

Den Zuladungsgrenzwert von
3,0 kg für den Gepäckhaken nicht
überschreiten.


Die maximale Gesamtzuladung von
184 kg nicht überschreiten.
_
1. Kickstarterhebel
1
ZAUM0146
1. Sitzbank
1
ZAUM0147
1. Gepäckhaken
1
ZAUM0149

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

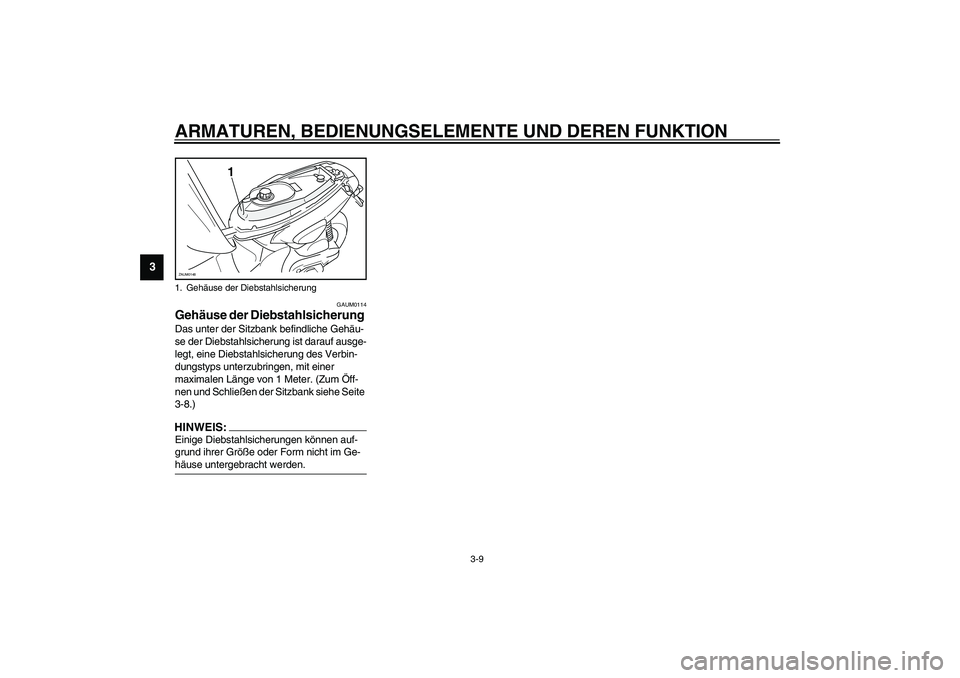

3-9
3
GAUM0114
Gehäuse der Diebstahlsicherung Das unter der Sitzbank befindliche Gehäu-
se der Diebstahlsicherung ist darauf ausge-
legt, eine Diebstahlsicherung des Verbin-
dungstyps unterzubringen, mit einer
maximalen Länge von 1 Meter. (Zum Öff-
nen und Schließen der Sitzbank siehe Seite
3-8.) HINWEIS:_ Einige Diebstahlsicherungen können auf-
grund ihrer Größe oder Form nicht im Ge-
häuse untergebracht werden. _1. Gehäuse der Diebstahlsicherung
1
ZAUM0148

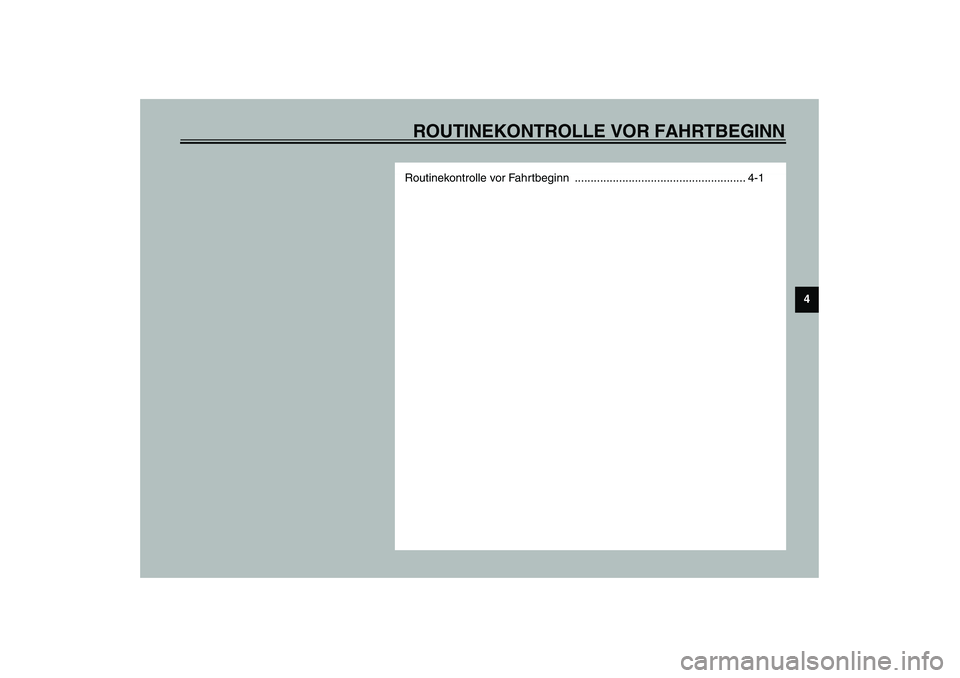

ROUTINEKONTROLLE VOR FAHRTBEGINN
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1

4-1
4
GAU01114

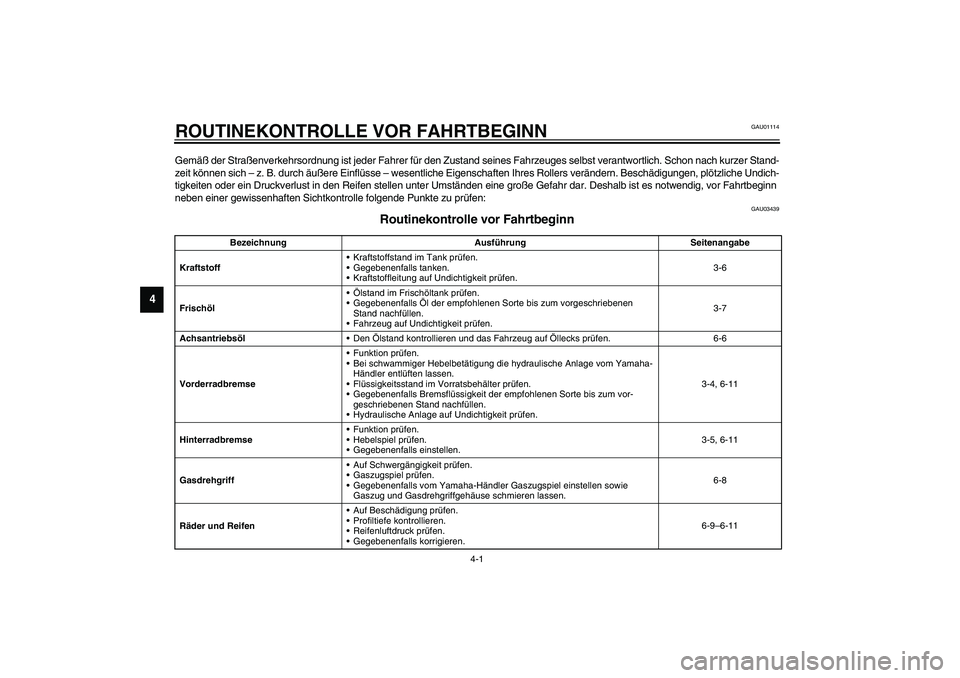

4-ROUTINEKONTROLLE VOR FAHRTBEGINNGemäß der Stra ßenverkehrsordnung ist jeder Fahrer f ür den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit k önnen sich – z. B. durch äuß ere Einfl üsse – wesentliche Eigenschaften Ihres Rollers ver ändern. Besch ädigungen, pl ötzliche Undich-
tigkeiten oder ein Druckverlust in den Reifen stellen unter Umst änden eine gro ße Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn
neben einer gewissenhaften Sichtkontrolle folgende Punkte zu pr üfen:
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausf ührung Seitenangabe
Kraftstoff
Kraftstoffstand im Tank pr üfen.
 Gegebenenfalls tanken.
 Kraftstoffleitung auf Undichtigkeit pr üfen. 3-6
Frisch öl Ö
lstand im Frisch öltank pr üfen.
 Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachf üllen.
 Fahrzeug auf Undichtigkeit pr üfen. 3-7
Achsantriebs öl
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks pr üfen. 6-6
Vorderradbremse
Funktion pr üfen.
 Bei schwammiger Hebelbet ätigung die hydraulische Anlage vom Yamaha-
H ändler entl üften lassen.
 Fl üssigkeitsstand im Vorratsbeh älter pr üfen.
 Gegebenenfalls Bremsfl üssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachf üllen.
 Hydraulische Anlage auf Undichtigkeit pr üfen. 3-4, 6-11
Hinterradbremse
Funktion pr üfen.
 Hebelspiel pr üfen.
 Gegebenenfalls einstellen. 3-5, 6-11
Gasdrehgriff
Auf Schwerg ängigkeit pr üfen.
 Gaszugspiel pr üfen.
 Gegebenenfalls vom Yamaha-H ändler Gaszugspiel einstellen sowie
Gaszug und Gasdrehgriffgeh äuse schmieren lassen. 6-8
R äder und Reifen
Auf Besch ädigung pr üfen.
 Profiltiefe kontrollieren.
 Reifenluftdruck pr üfen.
 Gegebenenfalls korrigieren. 6-
9– 6- 11

ROUTINEKONTROLLE VOR FAHRTBEGINN

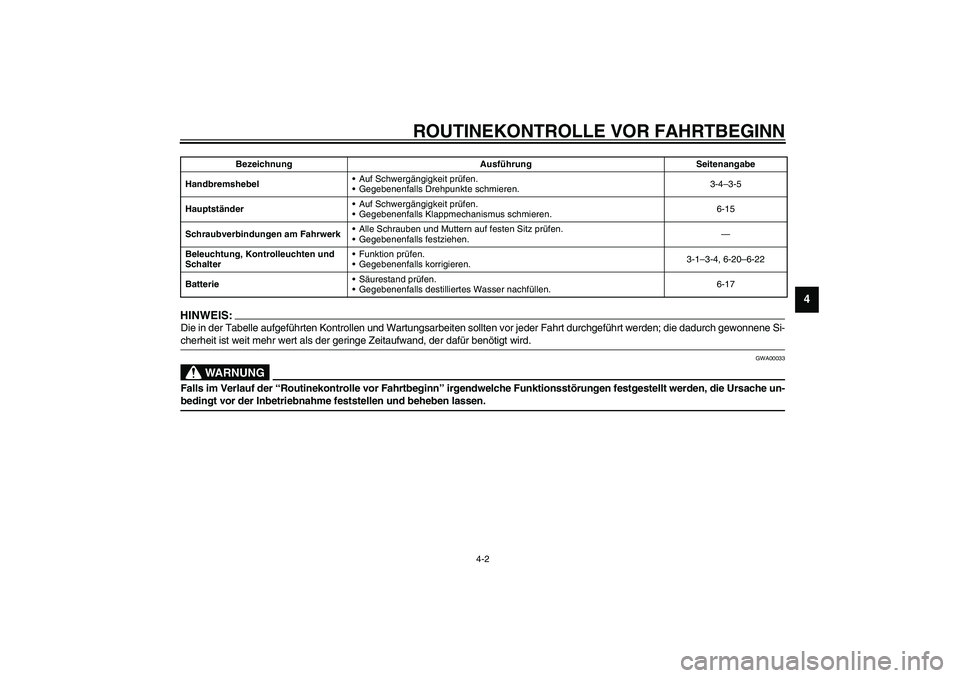

4-2
4
HINWEIS:_ Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene Si-
cherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. _
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-
bedingt vor der Inbetriebnahme feststellen und beheben lassen. _HandbremshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.3-4–3-5
HauptständerAuf Schwergängigkeit prüfen.
Gegebenenfalls Klappmechanismus schmieren.6-15
Schraubverbindungen am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
SchalterFunktion prüfen.
Gegebenenfalls korrigieren.3-1–3-4, 6-20–6-22
BatterieSäurestand prüfen.
Gegebenenfalls destilliertes Wasser nachfüllen.6-17 Bezeichnung Ausführung Seitenangabe
