GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-5
5
DAU17213
Parkeren Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10311
●
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
●
Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan de
machine kantelen met mogelijk
brandstoflekkage en brand tot ge-
volg.
●
Parkeer niet nabij gras of andere
brandbare materialen die vlam zou-
den kunnen vatten.
U1S0D1D0.book Page 5 Monday, November 5, 2012 4:18 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAU17244
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u er-
voor dat uw machine in zo veilig en efficiënt
mogelijke conditie blijft. De eigenaar/be-
stuurder van de machine is verplicht de op-
timale veiligheid te waarborgen. Op de
volgende pagina’s wordt de belangrijkste in-
formatie met betrekking tot inspecties, af-
stellingen en smeerbeurten gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema’s moeten worden
beschouwd als een algemene richtlijn onder
normale rijcondities. Het is echter mogelijk
dat de intervalperioden voor onderhoud
moeten worden verkort afhankelijk van het
weer, het terrein, de geografische locatie en
individueel gebruik.
WAARSCHUWING
DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risico
op letsel of overlijden tijdens het uitvoe-
ren van onderhoud of het rijden met de
machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
WAARSCHUWING
DWA15122
Zet voor het uitvoeren van onderhoud de
motor af tenzij anders aangegeven.●
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
●
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brandwon-
den, brand of koolmonoxidevergif-
tiging, mogelijk met de dood tot
gevolg. Zie pagina 1-2 voor meer in-
formatie over koolmonoxide.WAARSCHUWING
DWA15460
Remschijven, -klauwen, -trommels en
-voeringen kunnen tijdens het gebruik
zeer heet worden. Laat onderdelen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17302
Emissiecontroles zorgen niet alleen voor
een betere luchtkwaliteit, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onder-
houdsschema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
U1S0D1D0.book Page 1 Monday, November 5, 2012 4:18 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU46871
OPMERKING●
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.
●
Herhaal de onderhoudsintervallen vanaf 30000 km (17500 mi), beginnend vanaf 6000 km (3500 mi).
●
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46920
Periodiek onderhoudsschema voor het uitstootcontrolesysteem NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Brandstofleiding Controleer de brandstof- en on-
derdrukslangen op scheurtjes of
beschadigingen.√√√√√
2 Bougie Vervangen.√√√√√
3*Carburateur Stel het stationair toerental af.√√√√√√
U1S0D1D0.book Page 2 Monday, November 5, 2012 4:18 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU17718
Algemeen smeer- en onderhoudsschema NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1 Luchtfilterelement Reinigen.√√
Vervangen.√√
2*Accu Controleer het vloeistofniveau en
de soortelijke massa.
Controleer of de ontluchtings-
slang correct is geplaatst.√√√√√
3*Voorrem Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4*Achterrem Controleer de werking en stel de
speling van de remhendel af.√√√√√√
Vervang de remschoenen. Wanneer de slijtagelimiet is bereikt
5*Remslang Controleer op scheurtjes en be-
schadigingen.
Zorg voor een correcte plaatsing
van slang(en) en klem(men).√√√√√
Vervangen. Elke 4 jaar
6*Wielen Controleer de speling en contro-
leer op beschadigingen.√√√√
7*Banden Controleer op slijtage en bescha-
digingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√√
U1S0D1D0.book Page 3 Monday, November 5, 2012 4:18 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
8*Wiellagers Controleer op speling of bescha-
digingen.√√√√
9*Balhoofdlagers Controleer de lagers op speling
en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 24000 km (14000 mi)
10*Framebevestigin-
gen Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
11Scharnieras van
voorremhendel Smeren met siliconenvet.√√√√√
12Scharnieras van
achterremhendel Smeren met lithiumvet.√√√√√
13 Middenbok Controleer de werking.
Smeren.√√√√√
14*Vo o r v o r k Controleer op een correcte wer-
king en olielekkage.√√√√
15*Schokdemperunit Controleer op een correcte wer-
king en olielekkage.√√√√
16*Autolube pomp Controleer de werking.
Ontlucht indien nodig.√√√√
17 Versnellingsbakolie Controleer de machine op olielek-
kage.√√ √
Verversen.√√√
18*V-snaar Vervangen. Elke 10000 km (6000 mi)
19*Voor- en achterrem-
schakelaar Controleer de werking.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U1S0D1D0.book Page 4 Monday, November 5, 2012 4:18 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
DAUM2070
OPMERKING●
Het luchtfilter dient vaker te worden gecontroleerd wanneer u in een extreem vochtige of stoffige omgeving rijdt.
●
Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Ververs de remvloeistof elke twee jaar.
De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
20Bewegende delen
en kabels Smeren.√√√√√
21*Gasgreep Controleer de werking.
Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
Smeer de kabel en het kabelhuis.√√√√√
22*Lampen, richtin-
gaanwijzers en
schakelaars Controleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U1S0D1D0.book Page 5 Monday, November 5, 2012 4:18 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
DAU18741
Verwijderen en aanbrengen van
het stroomlijn- en framepaneel Bij het uitvoeren van sommige in dit hoofd-
stuk beschreven onderhoudswerkzaamhe-
den moeten het afgebeelde
stroomlijnpaneel en framepaneel worden
verwijderd. Neem deze paragraaf telkens
door wanneer het stroomlijn- of framepa-
neel moet worden verwijderd of aange-
bracht.
DAU18790
Stroomlijnpaneel A
Verwijderen van stroomlijnpaneelVerwijder de schroeven en neem het
stroomlijnpaneel los.Aanbrengen van het stroomlijnpaneel
Plaats het stroomlijnpaneel in de oorspron-
kelijke positie en breng dan de schroeven
aan.
DAU19210
Paneel A
Verwijderen van het paneelVerwijder de schroeven en haal het paneel
los.Aanbrengen van het paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven aan.

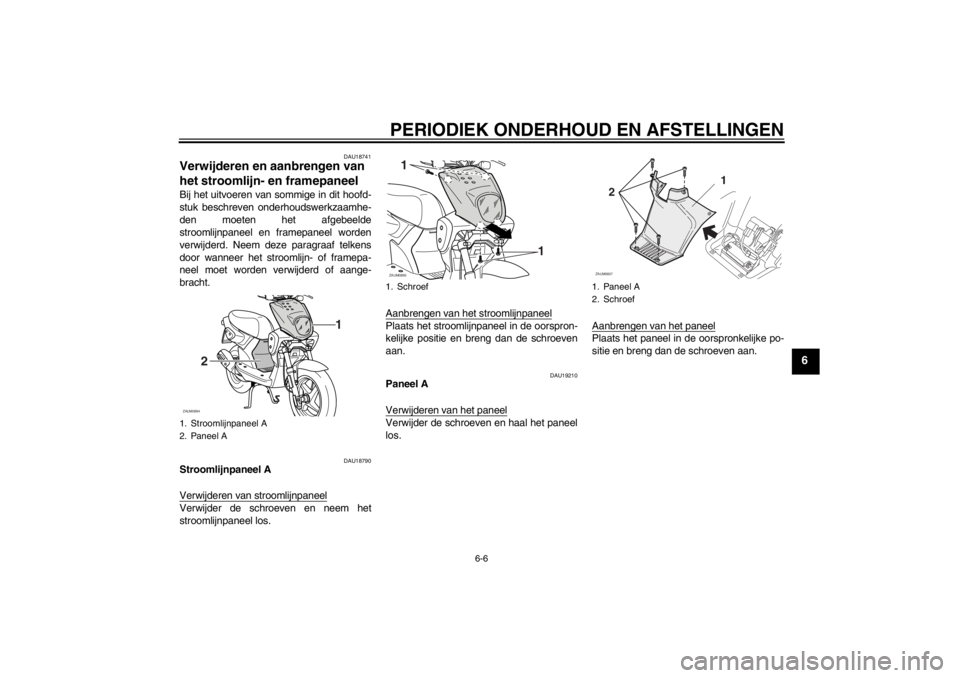

1. Stroomlijnpaneel A
2. Paneel A
1
2
ZAUM0894
1. Schroef
1
1
ZAUM0895
1. Paneel A
2. Schroef
1
2
ZAUM0607
U1S0D1D0.book Page 6 Monday, November 5, 2012 4:18 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU19622
Bougie controleren De bougie is een belangrijk motoronderdeel
dat periodiek moet worden gecontroleerd,
bij voorkeur door een Yamaha dealer. Om-
dat bougies door verhitting en neerslag al-
tijd langzaam slijten, moet de bougie
worden verwijderd en gecontroleerd op de
tijden genoemd in het periodieke smeer- en
onderhoudsschema. Bovendien kan aan
het uiterlijk van de bougie de conditie van
de motor worden afgelezen.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden). Wanneer de
bougie een heel andere kleur vertoont,
werkt de motor mogelijk niet naar behoren.
Probeer dergelijke problemen niet zelf vast
te stellen. Laat in plaats daarvan uw machi-
ne nakijken door een Yamaha dealer.
Vervang de bougie als de elektroden blijken
te zijn afgesleten en als overmatige kool-
aanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.

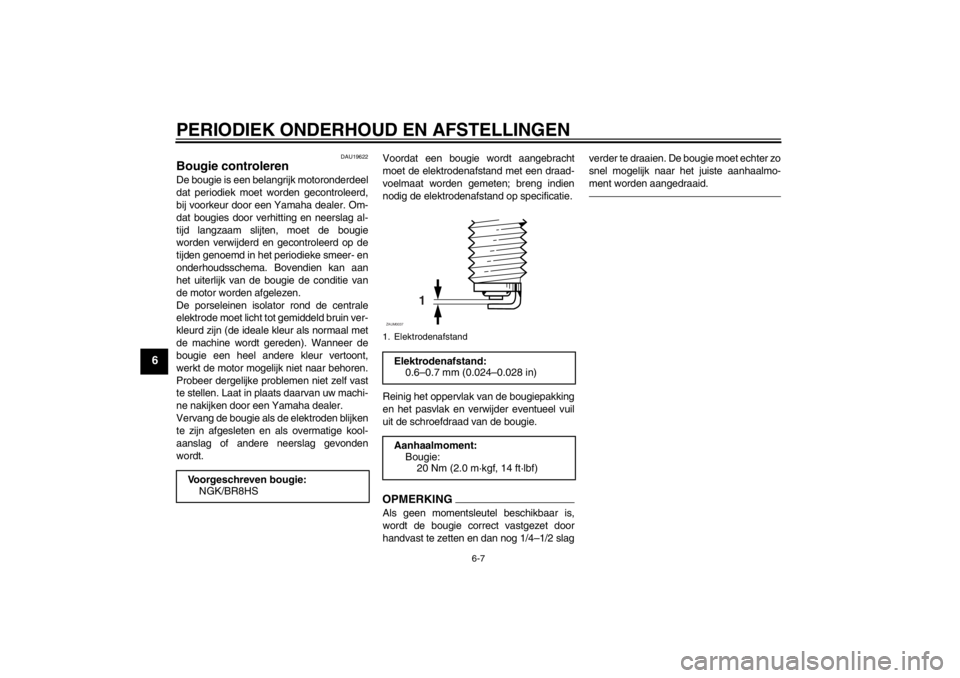

Voorgeschreven bougie:
NGK/BR8HS
1. ElektrodenafstandElektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Aanhaalmoment:
Bougie:
20 Nm (2.0 m·kgf, 14 ft·lbf)
1
ZAUM0037
U1S0D1D0.book Page 7 Monday, November 5, 2012 4:18 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU20066
Eindoverbrengingsolie Het eindoverbrengingshuis moet voor elke
rit worden gecontroleerd op olielekkage. In
geval van lekkage dient u de scooter door
een Yamaha dealer te laten nakijken en re-
pareren. Bovendien dient de eindoverbren-
gingsolie als volgt te worden ververst op de
tijdstippen vermeld in het periodieke onder-
houds- en smeerschema.
1. Start de motor, warm de eindoverbren-
gingsolie op door enkele minuten te rij-
den en zet dan de motor af.
2. Zet de scooter op de middenbok.
3. Plaats een olieopvangbak onder het
eindoverbrengingshuis om de gebruik-
te olie op te vangen.
4. Verwijder de vuldop van de eindover-
brengingsolie met de o-ring uit het
eindoverbrengingshuis.5. Verwijder de aftapplug van de eind-
overbrengingsolie met de pakking om
de olie uit het eindoverbrengingshuis
te laten stromen.
6. Monteer de aftapplug van de eindover-
brengingsolie met de nieuwe pakking
en zet de bout vast met het voorge-
schreven aanhaalmoment.
7. Vul met de aangegeven hoeveelheid
van de aanbevolen eindoverbrenging-
solie. WAARSCHUWING! Zorg er-
voor dat geen vreemde materialen
in het eindoverbrengingshuis te-rechtkomen. Zorg ervoor dat geen
olie op de band of het wiel terecht-
komt.
[DWA11311]
8. Plaats de vuldop van de eindoverbren-
gingsolie met de nieuwe o-ring en
draai de vuldop vast.
9. Controleer het eindoverbrengingshuis
op olielekkage. Zoek in geval van lek-
kage naar de oorzaak.

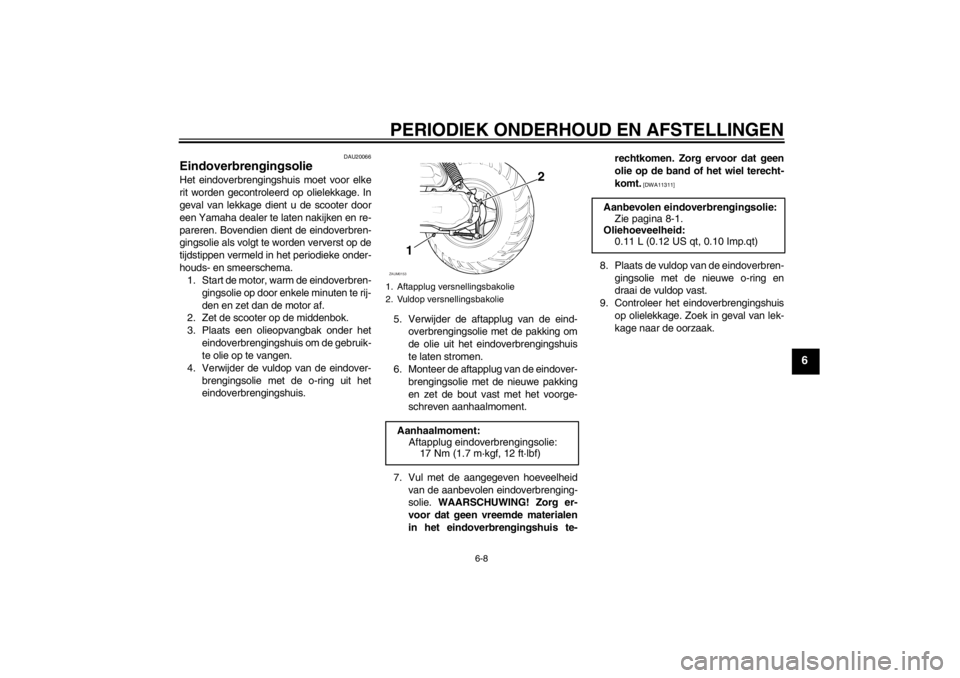

1. Aftapplug versnellingsbakolie
2. Vuldop versnellingsbakolie
Aanhaalmoment:
Aftapplug eindoverbrengingsolie:
17 Nm (1.7 m·kgf, 12 ft·lbf)12
ZAUM0153
Aanbevolen eindoverbrengingsolie:
Zie pagina 8-1.
Oliehoeveelheid:
0.11 L (0.12 US qt, 0.10 Imp.qt)
U1S0D1D0.book Page 8 Monday, November 5, 2012 4:18 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
DAUM1642
Luchtfilterelement reinigen Het luchtfilterelement moet worden gerei-
nigd volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Reinig het luchtfilterelement vaker als u
in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.
2. Trek het luchtfilterelement naar buiten,
reinig het in oplosmiddel en wring dan
het achtergebleven oplosmiddel uit.
WAARSCHUWING! Gebruik alleen
een speciaal reinigingsmiddel voor
onderdelen. Gebruik geen benzine
of oplosmiddelen met een laag ont-
vlammingspunt om het risico op
brand of explosie te vermijden.
[DWA10431]
LET OP: Spring voorzichtigom met het schuimmateriaal en ver-
draai of wring het niet om beschadi-
ging te voorkomen.
[DCA10511]
3. Breng olie van de aanbevolen soort
aan op het hele oppervlak van het ele-
ment en wring dan de overtollige olie
uit.
OPMERKINGHet luchtfilterelement moet nat zijn maar
mag niet druipen.4. Plaats het filterelement in het luchtfil-
terhuis. LET OP: Zorg ervoor dat het
filterelement goed aanligt in het
luchtfilterhuis. Laat de motor nooit
draaien met het luchtfilterelement
uitgenomen, hierdoor kunnen de
zuiger(s) en/of cilinder(s) overmatig
versleten raken.
[DCA10481]
5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.

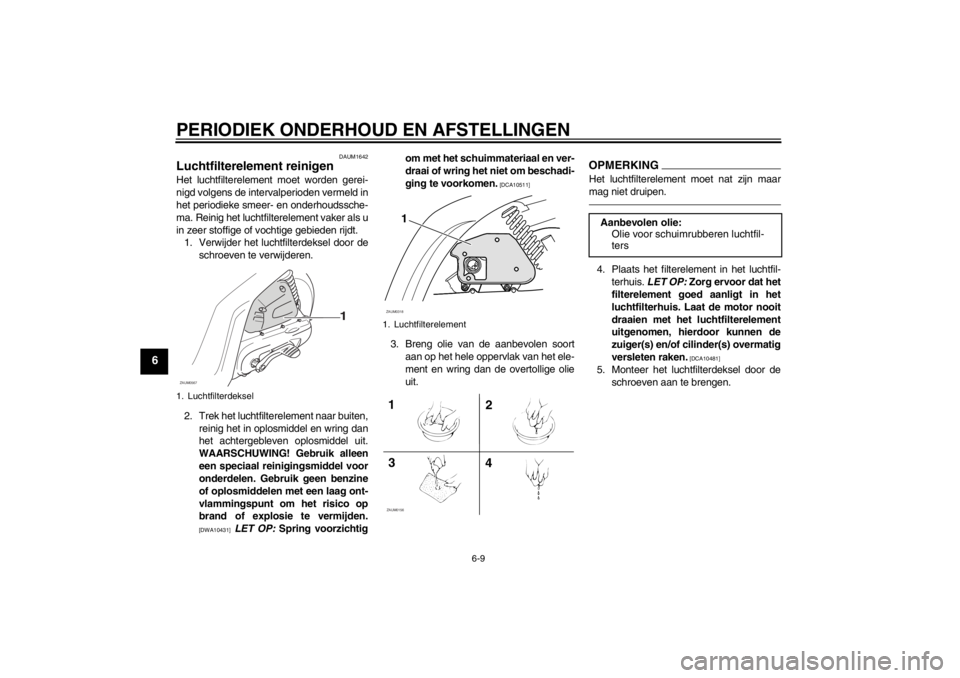

1. Luchtfilterdeksel
1
ZAUM0567
1. Luchtfilterelement
1
ZAUM03181
4 32ZAUM0156
Aanbevolen olie:
Olie voor schuimrubberen luchtfil-
ters
U1S0D1D0.book Page 9 Monday, November 5, 2012 4:18 PM
