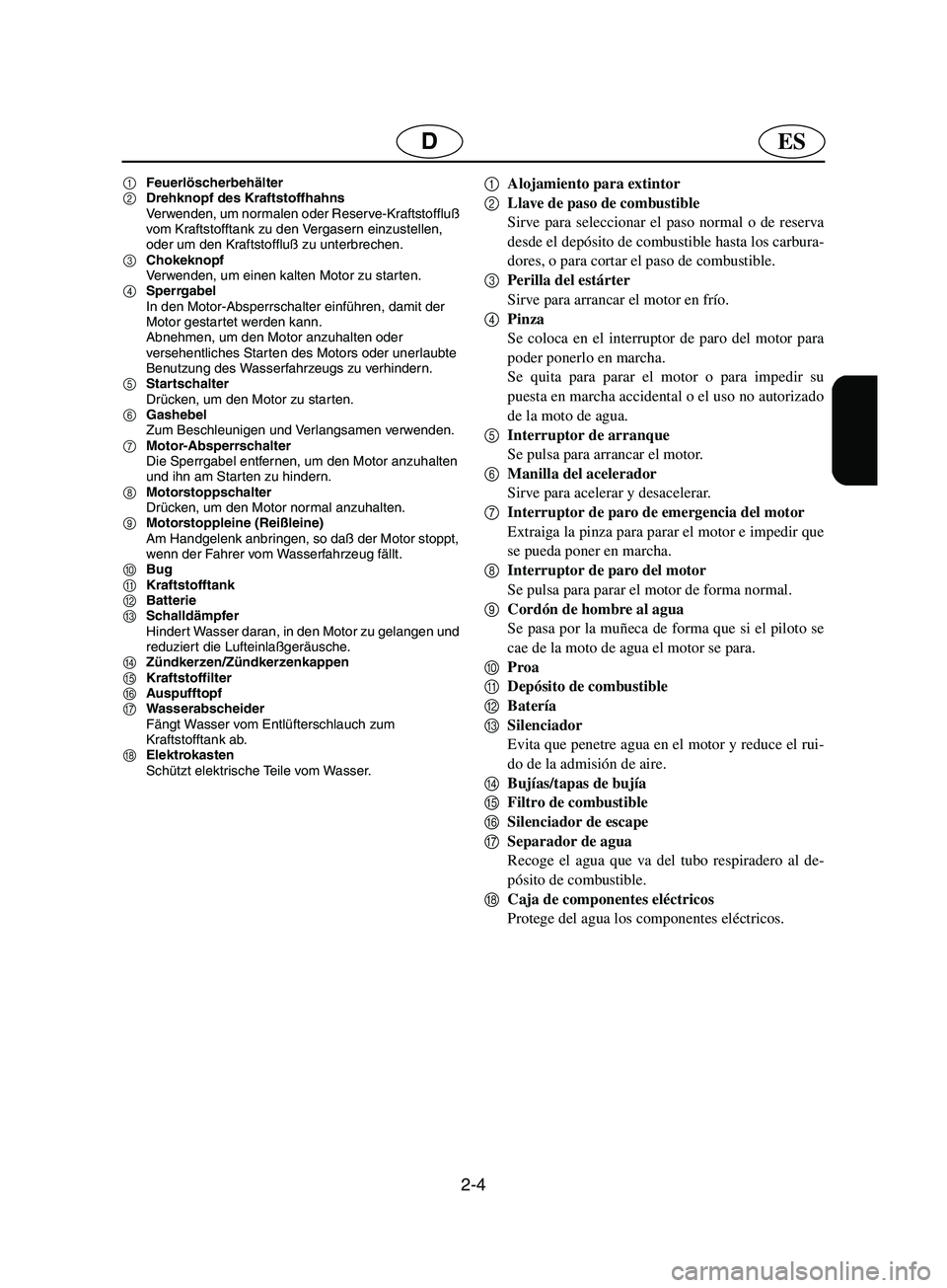

2-4
ESD
1Feuerlöscherbehälter
2Drehknopf des Kraftstoffhahns
Verwenden, um normalen oder Reserve-Kraftstoffluß
vom Kraftstofftank zu den Vergasern einzustellen,
oder um den Kraftstoffluß zu unterbrechen.
3Chokeknopf
Verwenden, um einen kalten Motor zu starten.
4Sperrgabel
In den Motor-Absperrschalter einführen, damit der
Motor gestartet werden kann.
Abnehmen, um den Motor anzuhalten oder
versehentliches Starten des Motors oder unerlaubte
Benutzung des Wasserfahrzeugs zu verhindern.
5Startschalter
Drücken, um den Motor zu starten.
6Gashebel
Zum Beschleunigen und Verlangsamen verwenden.
7Motor-Absperrschalter
Die Sperrgabel entfernen, um den Motor anzuhalten
und ihn am Starten zu hindern.
8Motorstoppschalter
Drücken, um den Motor normal anzuhalten.
9Motorstoppleine (Reißleine)
Am Handgelenk anbringen, so daß der Motor stoppt,
wenn der Fahrer vom Wasserfahrzeug fällt.
0Bug
AKraftstofftank
BBatterie
CSchalldämpfer
Hinder t Wasser daran, in den Motor zu gelangen und
reduziert die Lufteinlaßgeräusche.
DZündkerzen/Zündkerzenkappen
EKraftstoffilter
FAuspufftopf
GWasserabscheider
Fängt Wasser vom Entlüfterschlauch zum
Kraftstofftank ab.
HElektrokasten
Schützt elektrische Teile vom Wasser.1Alojamiento para extintor
2Llave de paso de combustible
Sirve para seleccionar el paso normal o de reserva
desde el depósito de combustible hasta los carbura-
dores, o para cortar el paso de combustible.
3Perilla del estárter
Sirve para arrancar el motor en frío.
4Pinza
Se coloca en el interruptor de paro del motor para
poder ponerlo en marcha.
Se quita para parar el motor o para impedir su
puesta en marcha accidental o el uso no autorizado
de la moto de agua.
5Interruptor de arranque
Se pulsa para arrancar el motor.
6Manilla del acelerador
Sirve para acelerar y desacelerar.
7Interruptor de paro de emergencia del motor
Extraiga la pinza para parar el motor e impedir que
se pueda poner en marcha.
8Interruptor de paro del motor
Se pulsa para parar el motor de forma normal.
9Cordón de hombre al agua
Se pasa por la muñeca de forma que si el piloto se
cae de la moto de agua el motor se para.
0Proa
ADepósito de combustible
BBatería
CSilenciador
Evita que penetre agua en el motor y reduce el rui-
do de la admisión de aire.
DBujías/tapas de bujía
EFiltro de combustible
FSilenciador de escape
GSeparador de agua
Recoge el agua que va del tubo respiradero al de-
pósito de combustible.
HCaja de componentes eléctricos
Protege del agua los componentes eléctricos.
