Mantenimiento y cuidados
54
incorrectamente pueden fallar o dejar de
funcionar adecuadamente, lo cual pue-
de provocar un accidente.

Las modificaciones de esta moto de
agua no aprobadas por Yamaha pueden
provocar una disminución de las presta-
ciones o un exceso de ruido y de emisio-
nes del escape, o hacerla insegura.
Consulte a un concesionario Yamaha
antes de realizar cualquier modificación.

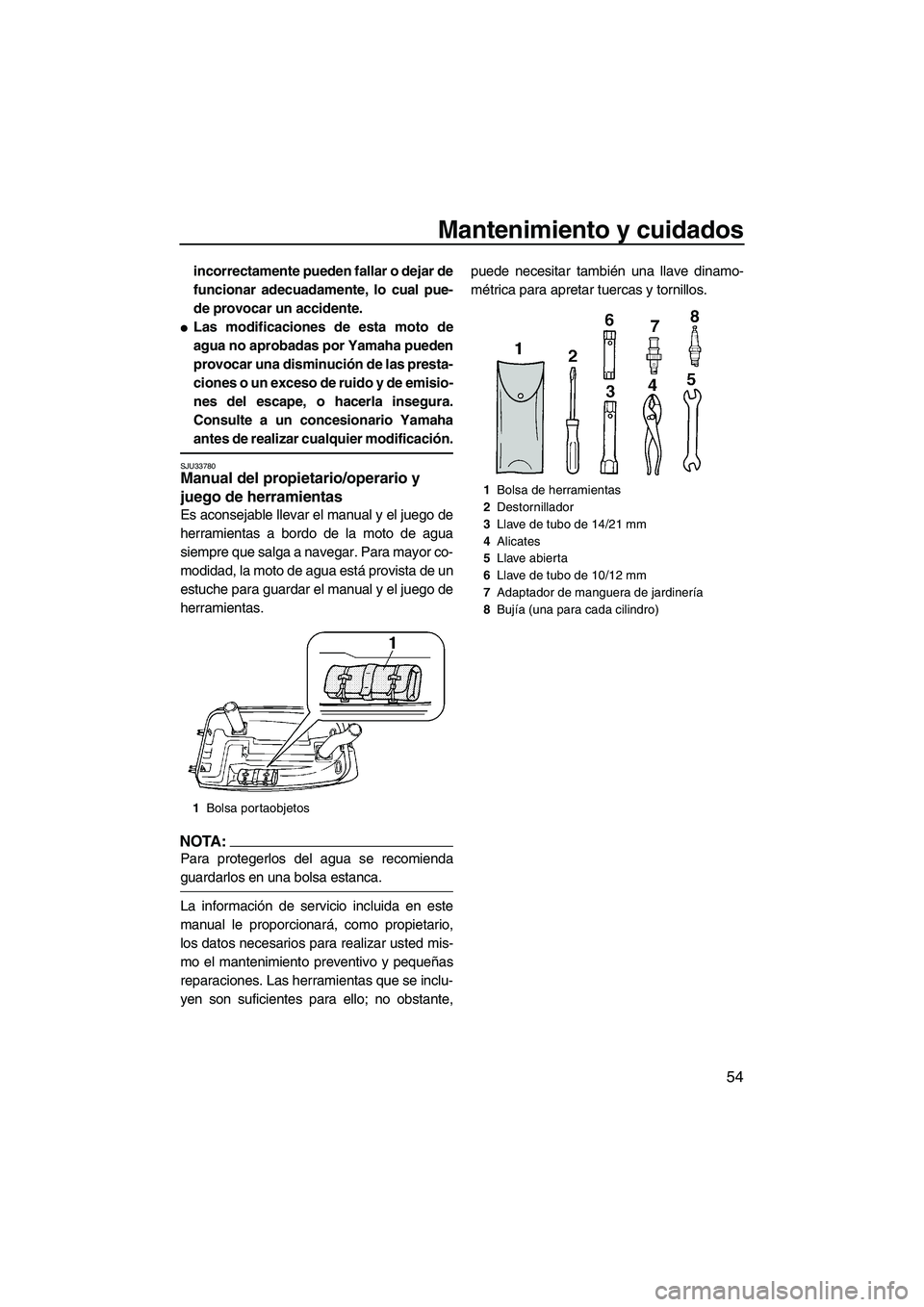

SJU33780Manual del propietario/operario y
juego de herramientas
Es aconsejable llevar el manual y el juego de
herramientas a bordo de la moto de agua
siempre que salga a navegar. Para mayor co-
modidad, la moto de agua está provista de un
estuche para guardar el manual y el juego de
herramientas.
NOTA:
Para protegerlos del agua se recomienda
guardarlos en una bolsa estanca.
La información de servicio incluida en este
manual le proporcionará, como propietario,
los datos necesarios para realizar usted mis-
mo el mantenimiento preventivo y pequeñas
reparaciones. Las herramientas que se inclu-
yen son suficientes para ello; no obstante,puede necesitar también una llave dinamo-
métrica para apretar tuercas y tornillos.
1Bolsa portaobjetos
1Bolsa de herramientas
2Destornillador
3Llave de tubo de 14/21 mm
4Alicates
5Llave abierta
6Llave de tubo de 10/12 mm
7Adaptador de manguera de jardinería
8Bujía (una para cada cilindro)
UF2F70S0.book Page 54 Tuesday, April 17, 2007 10:07 AM

Mantenimiento y cuidados
55

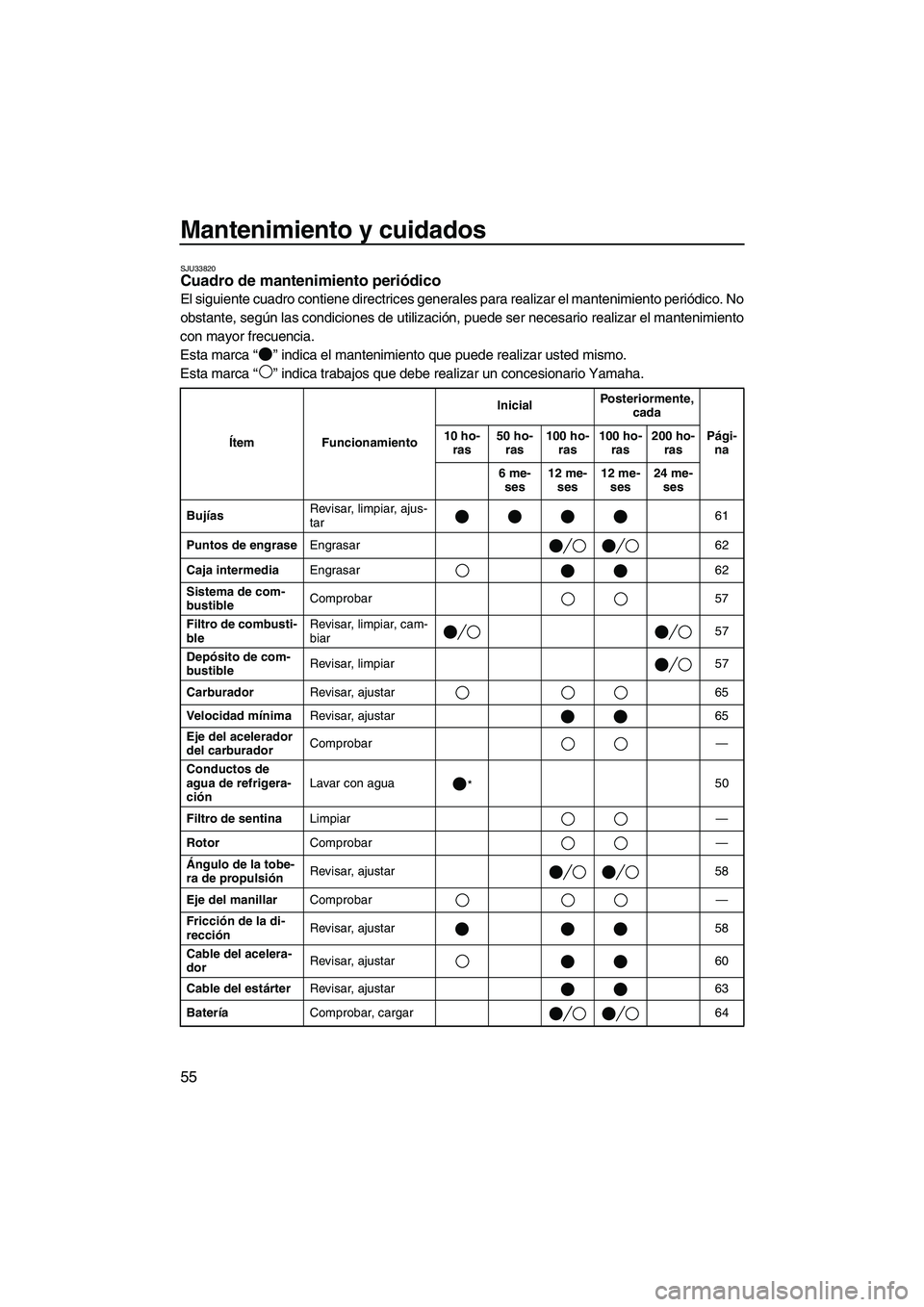

SJU33820Cuadro de mantenimiento periódico
El siguiente cuadro contiene directrices generales para realizar el mantenimiento periódico. No
obstante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento
con mayor frecuencia.
Esta marca “” indica el mantenimiento que puede realizar usted mismo.
Esta marca “” indica trabajos que debe realizar un concesionario Yamaha.
Ítem FuncionamientoInicialPosteriormente,
cada
Pági-
na 10 ho-
ras50 ho-
ras100 ho-
ras100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
BujíasRevisar, limpiar, ajus-
tar61
Puntos de engraseEngrasar 62
Caja intermediaEngrasar 62
Sistema de com-
bustibleComprobar 57
Filtro de combusti-
bleRevisar, limpiar, cam-
biar57
Depósito de com-
bustibleRevisar, limpiar 57
CarburadorRevisar, ajustar 65
Velocidad mínimaRevisar, ajustar 65
Eje del acelerador
del carburadorComprobar—
Conductos de
agua de refrigera-
ciónLavar con agua
*50
Filtro de sentinaLimpiar—
RotorComprobar—
Ángulo de la tobe-
ra de propulsiónRevisar, ajustar 58
Eje del manillarComprobar—
Fricción de la di-
recciónRevisar, ajustar 58
Cable del acelera-
dorRevisar, ajustar 60
Cable del estárterRevisar, ajustar 63
BateríaComprobar, cargar 64
UF2F70S0.book Page 55 Tuesday, April 17, 2007 10:07 AM

Mantenimiento y cuidados
56
* Esta operación se debe realizar después de cada utilización.
Acoplamiento de
gomaComprobar—
Bancada del mo-
torComprobar—
Tuercas y tornillosComprobar— Ítem FuncionamientoInicialPosteriormente,
cada
Pági-
na 10 ho-
ras50 ho-
ras100 ho-
ras100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
UF2F70S0.book Page 56 Tuesday, April 17, 2007 10:07 AM

Mantenimiento y cuidados
57

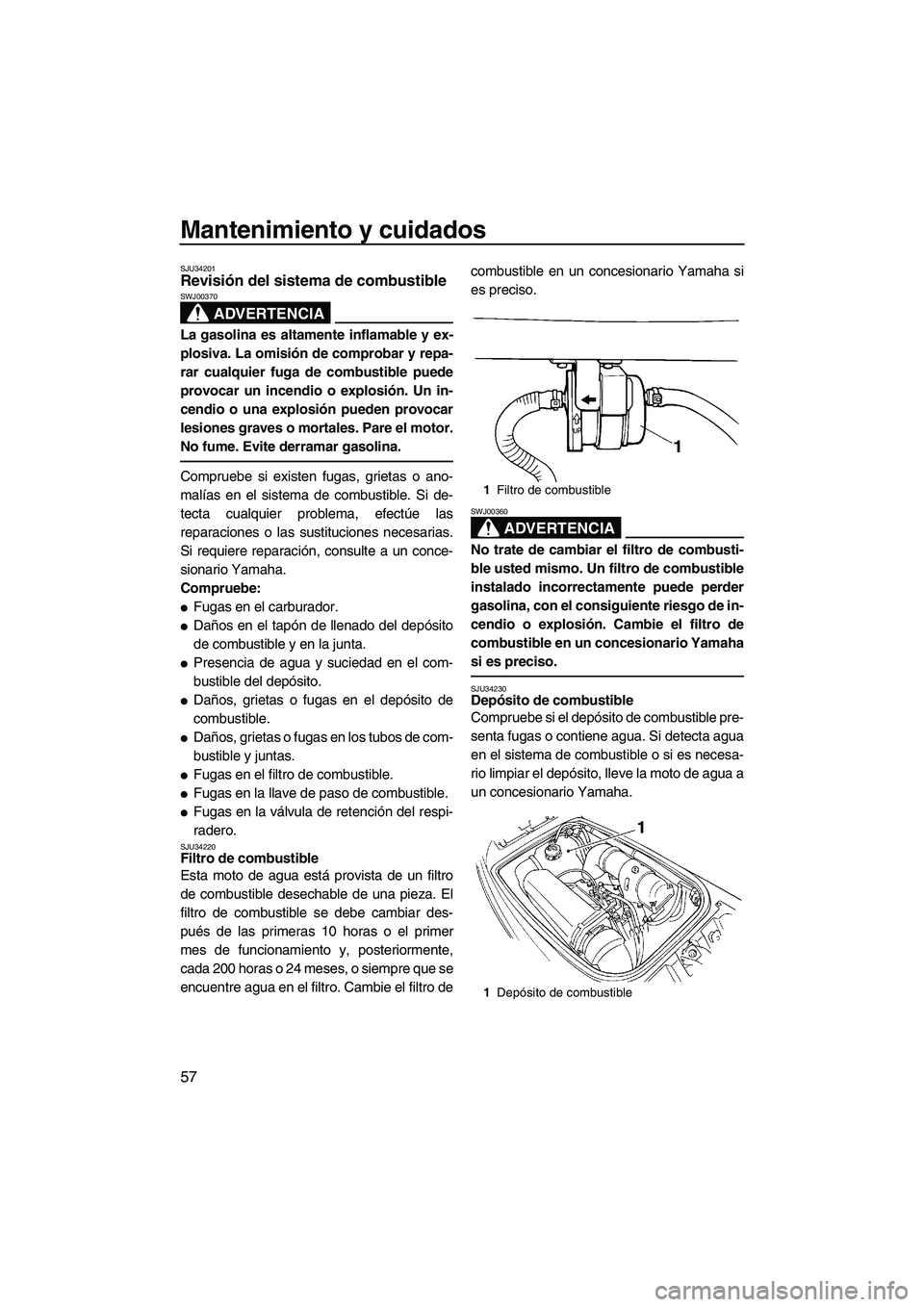

SJU34201Revisión del sistema de combustible
ADVERTENCIA
SWJ00370
La gasolina es altamente inflamable y ex-
plosiva. La omisión de comprobar y repa-
rar cualquier fuga de combustible puede
provocar un incendio o explosión. Un in-
cendio o una explosión pueden provocar
lesiones graves o mortales. Pare el motor.
No fume. Evite derramar gasolina.
Compruebe si existen fugas, grietas o ano-
malías en el sistema de combustible. Si de-
tecta cualquier problema, efectúe las
reparaciones o las sustituciones necesarias.
Si requiere reparación, consulte a un conce-
sionario Yamaha.
Compruebe:

Fugas en el carburador.

Daños en el tapón de llenado del depósito
de combustible y en la junta.

Presencia de agua y suciedad en el com-
bustible del depósito.

Daños, grietas o fugas en el depósito de
combustible.

Daños, grietas o fugas en los tubos de com-
bustible y juntas.

Fugas en el filtro de combustible.

Fugas en la llave de paso de combustible.

Fugas en la válvula de retención del respi-
radero.
SJU34220Filtro de combustible
Esta moto de agua está provista de un filtro
de combustible desechable de una pieza. El
filtro de combustible se debe cambiar des-
pués de las primeras 10 horas o el primer
mes de funcionamiento y, posteriormente,
cada 200 horas o 24 meses, o siempre que se
encuentre agua en el filtro. Cambie el filtro decombustible en un concesionario Yamaha si
es preciso.
ADVERTENCIA
SWJ00360
No trate de cambiar el filtro de combusti-
ble usted mismo. Un filtro de combustible
instalado incorrectamente puede perder
gasolina, con el consiguiente riesgo de in-
cendio o explosión. Cambie el filtro de
combustible en un concesionario Yamaha
si es preciso.
SJU34230Depósito de combustible
Compruebe si el depósito de combustible pre-
senta fugas o contiene agua. Si detecta agua
en el sistema de combustible o si es necesa-
rio limpiar el depósito, lleve la moto de agua a
un concesionario Yamaha.
1Filtro de combustible
1Depósito de combustible
UF2F70S0.book Page 57 Tuesday, April 17, 2007 10:07 AM

Mantenimiento y cuidados
58

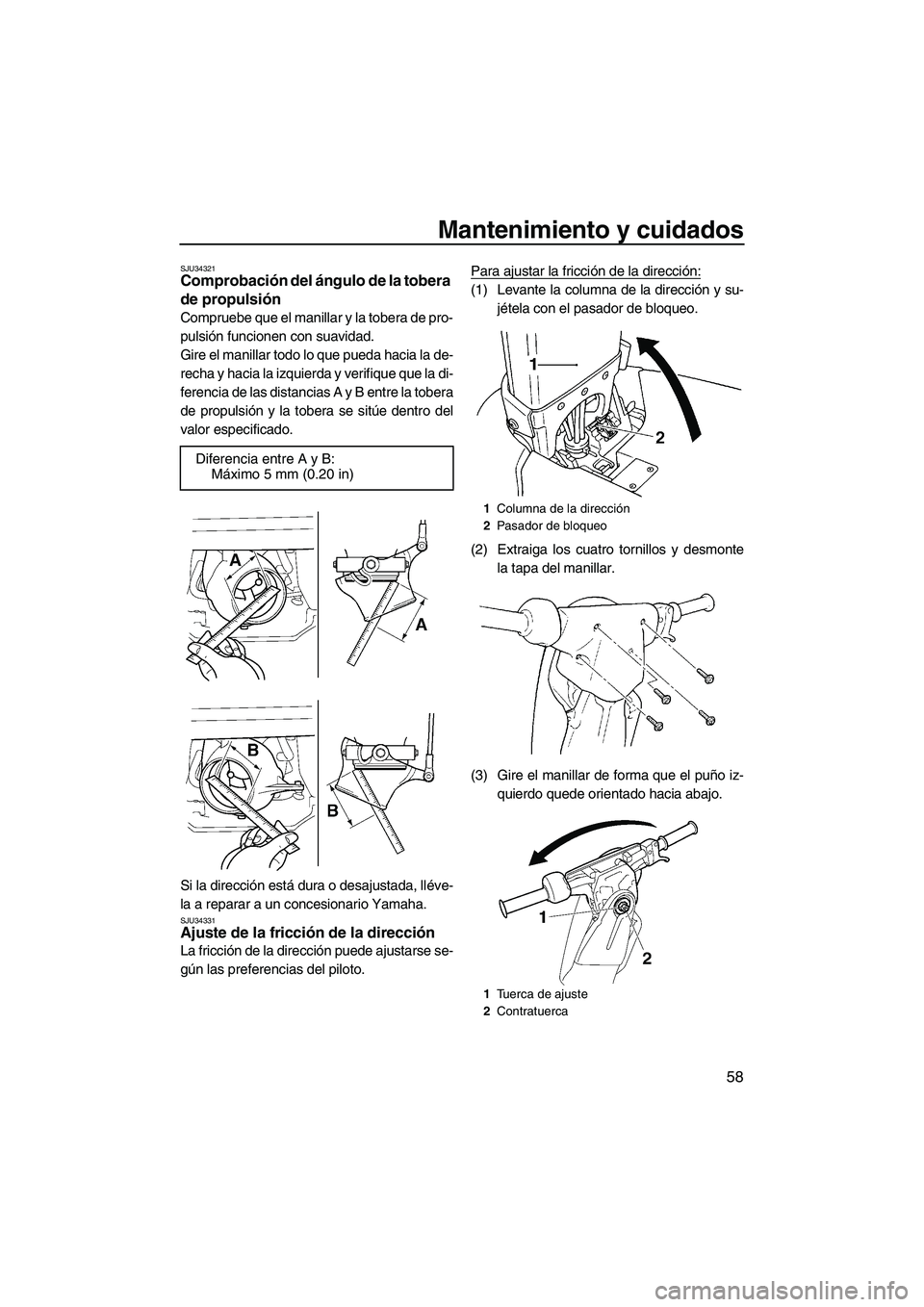

SJU34321Comprobación del ángulo de la tobera
de propulsión
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y verifique que la di-
ferencia de las distancias A y B entre la tobera
de propulsión y la tobera se sitúe dentro del
valor especificado.
Si la dirección está dura o desajustada, lléve-
la a reparar a un concesionario Yamaha.
SJU34331Ajuste de la fricción de la dirección
La fricción de la dirección puede ajustarse se-
gún las preferencias del piloto.Para ajustar la fricción de la dirección:
(1) Levante la columna de la dirección y su-
jétela con el pasador de bloqueo.
(2) Extraiga los cuatro tornillos y desmonte
la tapa del manillar.
(3) Gire el manillar de forma que el puño iz-
quierdo quede orientado hacia abajo. Diferencia entre A y B:
Máximo 5 mm (0.20 in)
1Columna de la dirección
2Pasador de bloqueo
1Tuerca de ajuste
2Contratuerca
UF2F70S0.book Page 58 Tuesday, April 17, 2007 10:07 AM

Mantenimiento y cuidados
59
(4) Afloje la contratuerca.
(5) Apriete o afloje la tuerca de ajuste hasta
obtener la fricción deseada.
(6) Sujete la tuerca de ajuste con una llave
mientras aprieta la contratuerca con otra
llave.
(7) Coloque la tapa del manillar y los cuatro
tornillos.

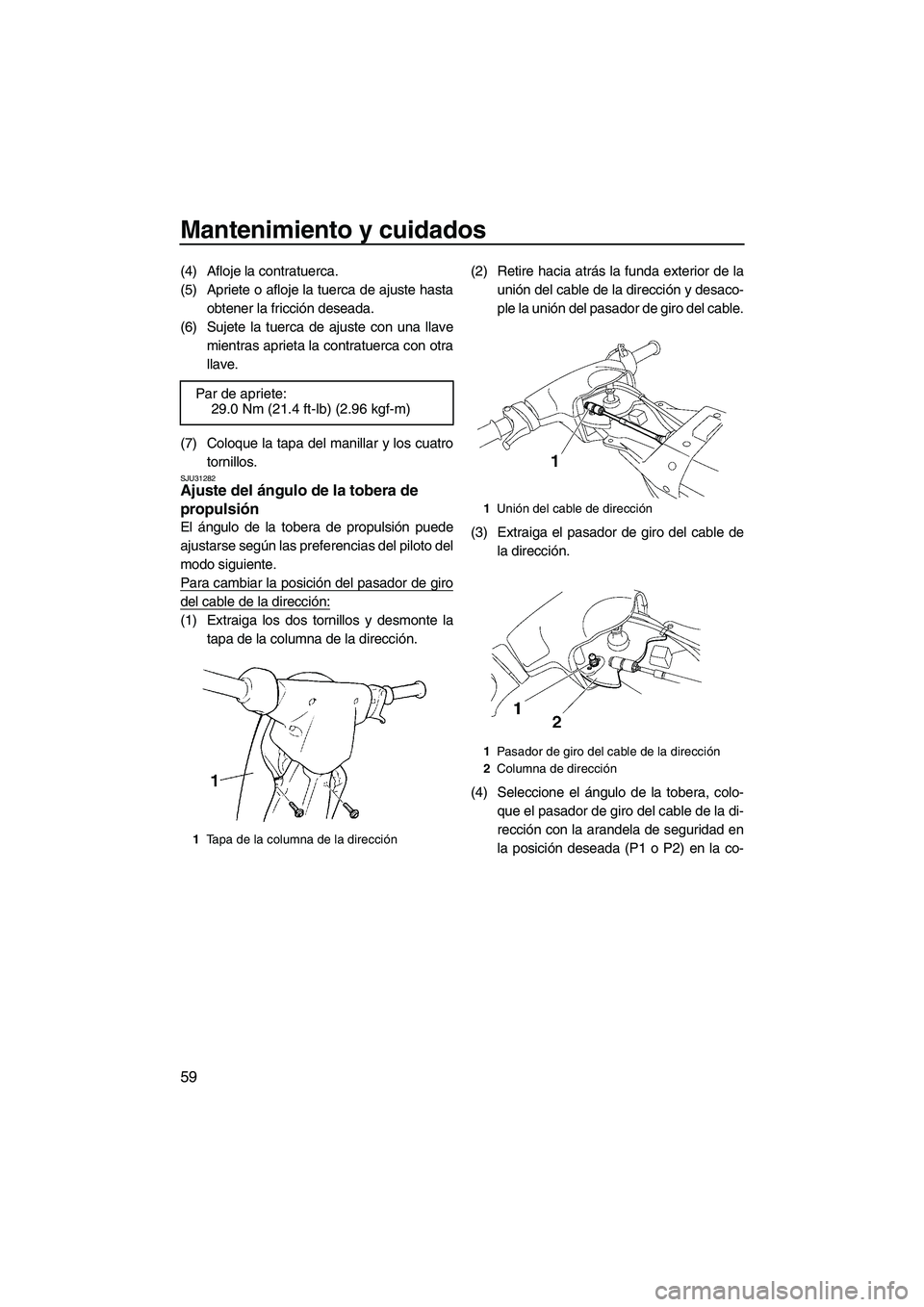

SJU31282Ajuste del ángulo de la tobera de
propulsión
El ángulo de la tobera de propulsión puede
ajustarse según las preferencias del piloto del
modo siguiente.
Para cambiar la posición del pasador de giro
del cable de la dirección:
(1) Extraiga los dos tornillos y desmonte la
tapa de la columna de la dirección.(2) Retire hacia atrás la funda exterior de la
unión del cable de la dirección y desaco-
ple la unión del pasador de giro del cable.
(3) Extraiga el pasador de giro del cable de
la dirección.
(4) Seleccione el ángulo de la tobera, colo-
que el pasador de giro del cable de la di-
rección con la arandela de seguridad en
la posición deseada (P1 o P2) en la co- Par de apriete:
29.0 Nm (21.4 ft-lb) (2.96 kgf-m)
1Tapa de la columna de la dirección
1Unión del cable de dirección
1Pasador de giro del cable de la dirección
2Columna de dirección
UF2F70S0.book Page 59 Tuesday, April 17, 2007 10:07 AM

Mantenimiento y cuidados
60
lumna de dirección y apriételo con el par
especificado.
NOTA:
No coloque el pasador de giro del cable de la
dirección en el orificio situado más afuera de
la columna de dirección.
(5) Acople la unión del cable de la dirección
al pasador de giro.
(6) Monte la tapa del vástago de la dirección
y coloque los dos tornillos.

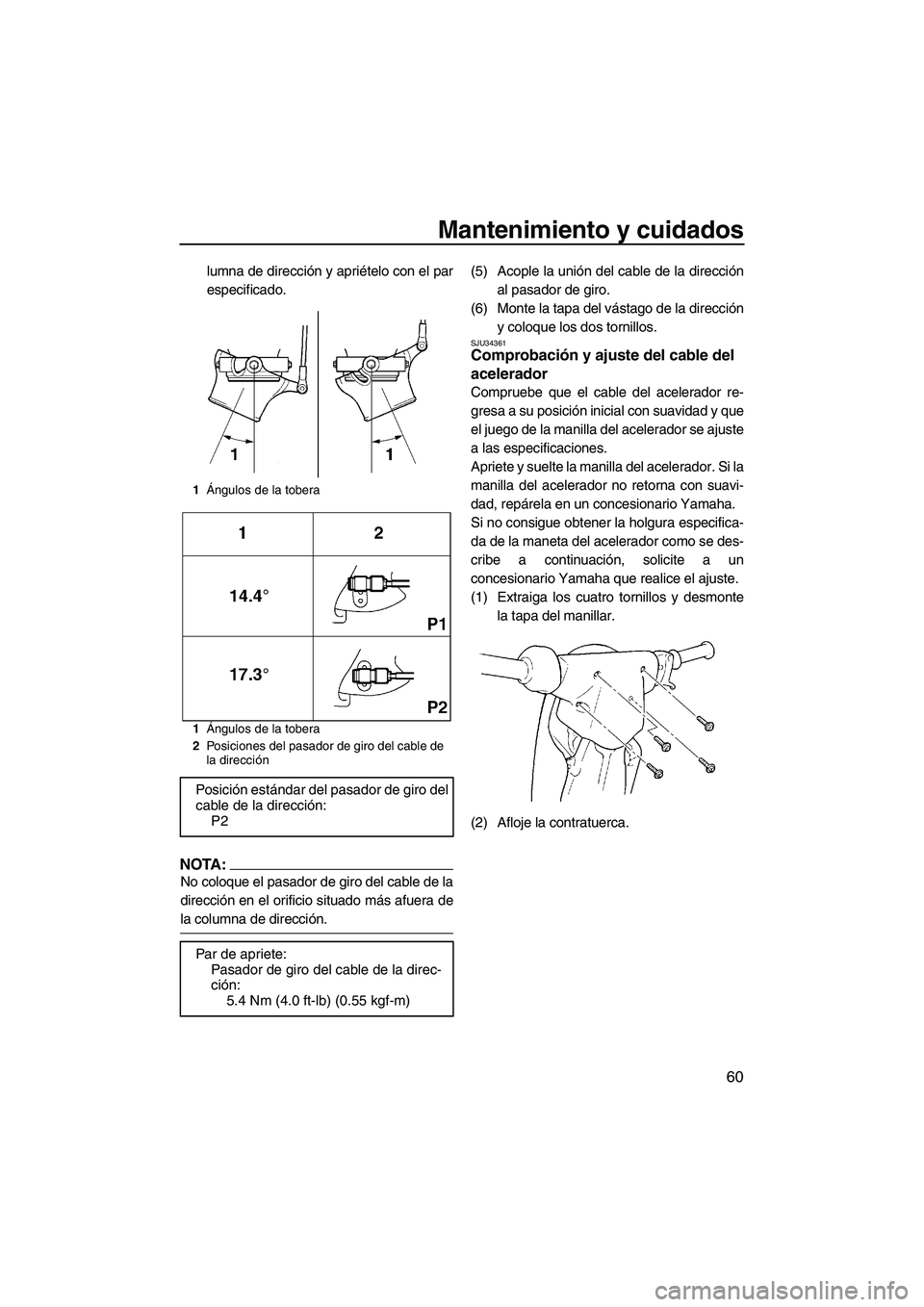

SJU34361Comprobación y ajuste del cable del
acelerador
Compruebe que el cable del acelerador re-
gresa a su posición inicial con suavidad y que
el juego de la manilla del acelerador se ajuste
a las especificaciones.
Apriete y suelte la manilla del acelerador. Si la
manilla del acelerador no retorna con suavi-
dad, repárela en un concesionario Yamaha.
Si no consigue obtener la holgura especifica-
da de la maneta del acelerador como se des-
cribe a continuación, solicite a un
concesionario Yamaha que realice el ajuste.
(1) Extraiga los cuatro tornillos y desmonte
la tapa del manillar.
(2) Afloje la contratuerca.
1Ángulos de la tobera
1Ángulos de la tobera
2Posiciones del pasador de giro del cable de
la dirección
Posición estándar del pasador de giro del
cable de la dirección:
P2
Par de apriete:
Pasador de giro del cable de la direc-
ción:
5.4 Nm (4.0 ft-lb) (0.55 kgf-m)
UF2F70S0.book Page 60 Tuesday, April 17, 2007 10:07 AM

Mantenimiento y cuidados
61
(3) Ajuste la holgura girando el regulador.
(4) Sujete el regulador con una llave mien-
tras aprieta la contratuerca con otra llave.
(5) Coloque la tapa del manillar y los cuatro
tornillos.

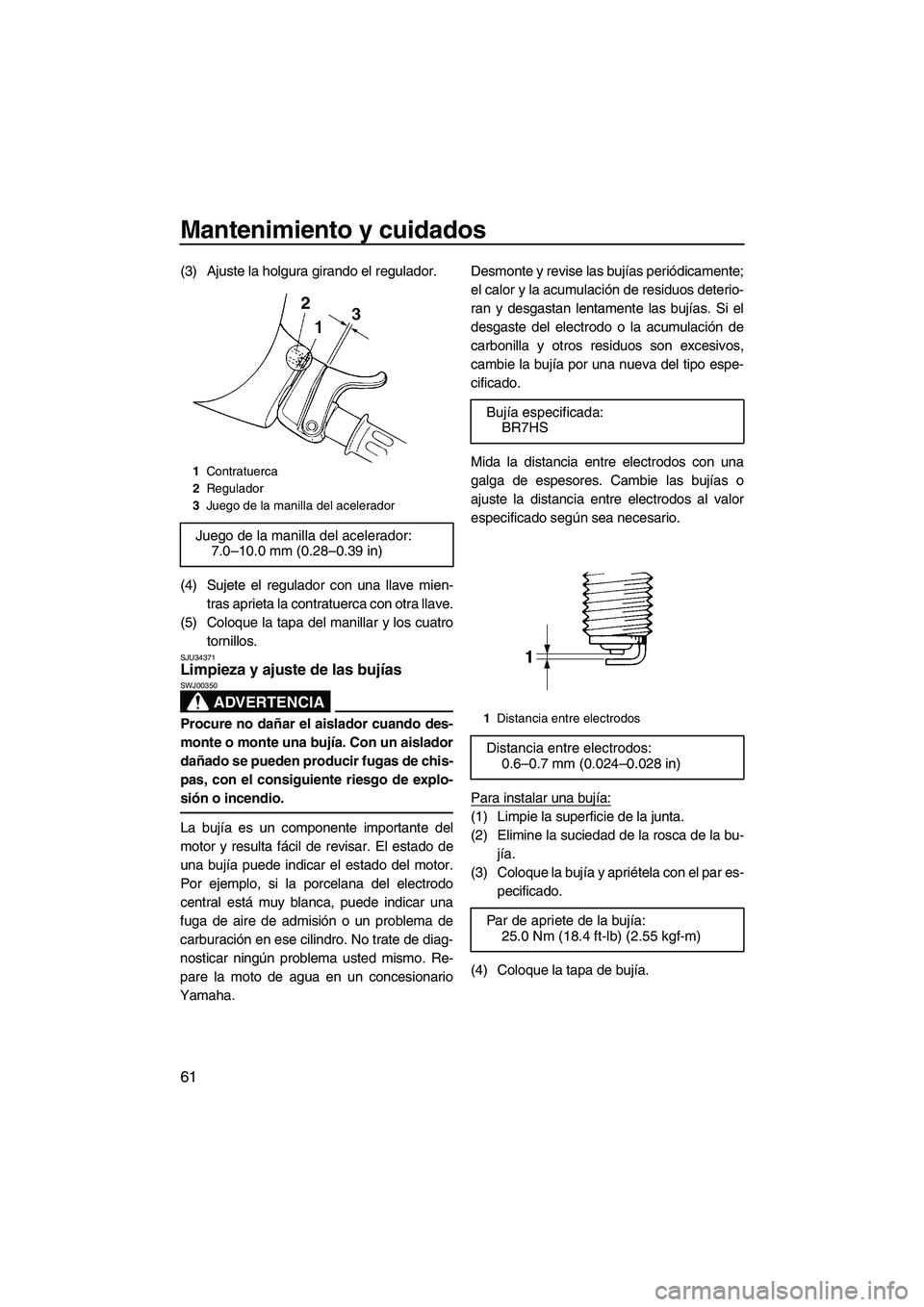

SJU34371Limpieza y ajuste de las bujías
ADVERTENCIA
SWJ00350
Procure no dañar el aislador cuando des-
monte o monte una bujía. Con un aislador
dañado se pueden producir fugas de chis-
pas, con el consiguiente riesgo de explo-
sión o incendio.
La bujía es un componente importante del
motor y resulta fácil de revisar. El estado de
una bujía puede indicar el estado del motor.
Por ejemplo, si la porcelana del electrodo
central está muy blanca, puede indicar una
fuga de aire de admisión o un problema de
carburación en ese cilindro. No trate de diag-
nosticar ningún problema usted mismo. Re-
pare la moto de agua en un concesionario
Yamaha.Desmonte y revise las bujías periódicamente;
el calor y la acumulación de residuos deterio-
ran y desgastan lentamente las bujías. Si el
desgaste del electrodo o la acumulación de
carbonilla y otros residuos son excesivos,
cambie la bujía por una nueva del tipo espe-
cificado.
Mida la distancia entre electrodos con una
galga de espesores. Cambie las bujías o
ajuste la distancia entre electrodos al valor
especificado según sea necesario.
Para instalar una bujía:(1) Limpie la superficie de la junta.
(2) Elimine la suciedad de la rosca de la bu-
jía.
(3) Coloque la bujía y apriétela con el par es-
pecificado.
(4) Coloque la tapa de bujía.
1Contratuerca
2Regulador
3Juego de la manilla del acelerador
Juego de la manilla del acelerador:
7.0–10.0 mm (0.28–0.39 in)
Bujía especificada:
BR7HS
1Distancia entre electrodos
Distancia entre electrodos:
0.6–0.7 mm (0.024–0.028 in)
Par de apriete de la bujía:
25.0 Nm (18.4 ft-lb) (2.55 kgf-m)
UF2F70S0.book Page 61 Tuesday, April 17, 2007 10:07 AM

Mantenimiento y cuidados
62
NOTA:

Elimine el agua que pueda haber en la bujía
o en el interior de la tapa de bujía antes de
colocar esta. Presione la tapa de bujía ha-
cia abajo hasta que quede bien sujeta.

Si no dispone de una llave dinamométrica
para instalar una bujía, una buena estima-
ción del par de apriete correcto es darle en-
tre 1/4 y 1/2 vuelta con la llave que se
incluye en el juego de herramientas des-
pués de apretarla a mano. Ajuste la bujía al
par de apriete correcto lo antes posible con
una llave dinamométrica.

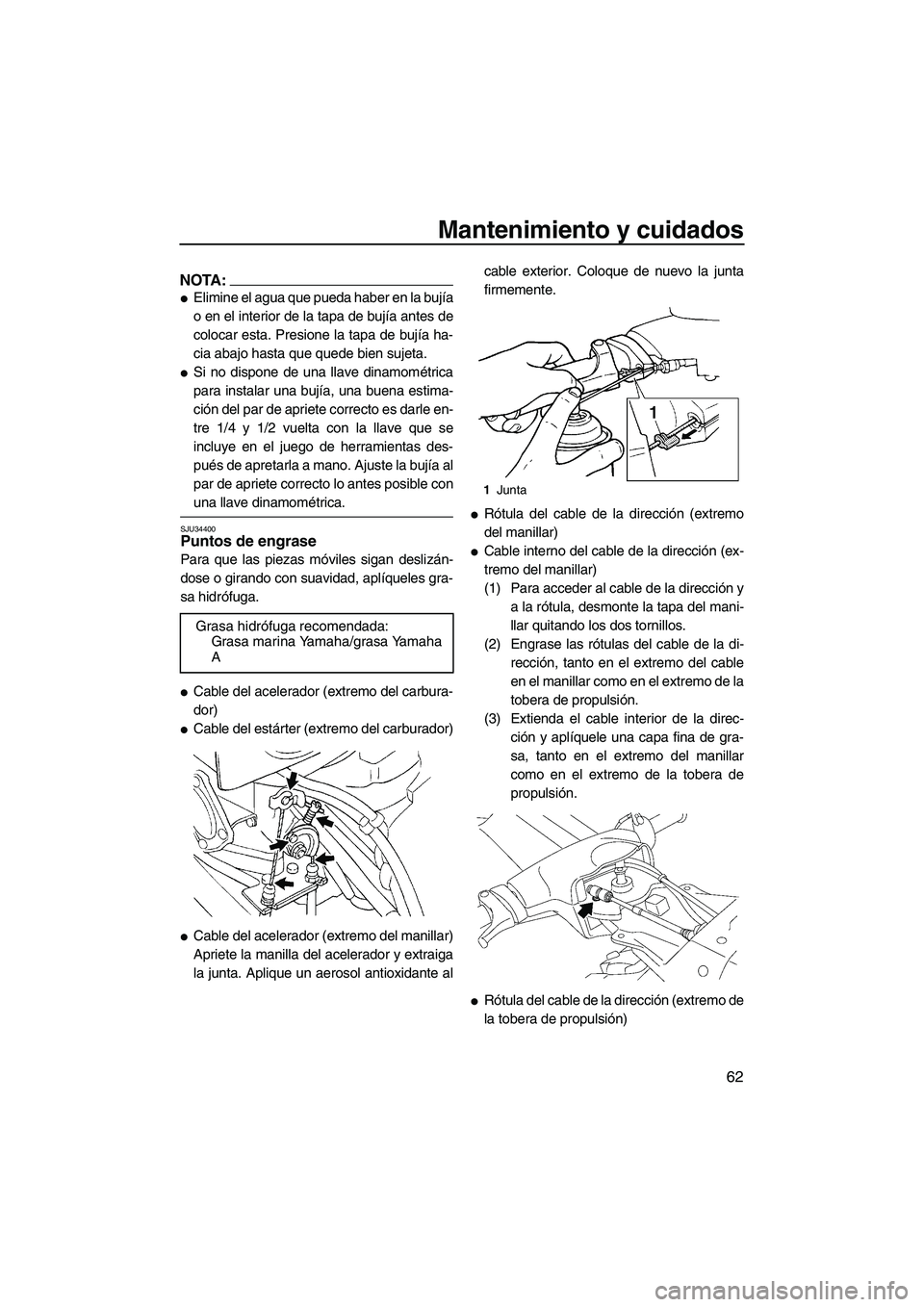

SJU34400Puntos de engrase
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, aplíqueles gra-
sa hidrófuga.

Cable del acelerador (extremo del carbura-
dor)

Cable del estárter (extremo del carburador)

Cable del acelerador (extremo del manillar)
Apriete la manilla del acelerador y extraiga
la junta. Aplique un aerosol antioxidante alcable exterior. Coloque de nuevo la junta
firmemente.

Rótula del cable de la dirección (extremo
del manillar)

Cable interno del cable de la dirección (ex-
tremo del manillar)
(1) Para acceder al cable de la dirección y
a la rótula, desmonte la tapa del mani-
llar quitando los dos tornillos.
(2) Engrase las rótulas del cable de la di-
rección, tanto en el extremo del cable
en el manillar como en el extremo de la
tobera de propulsión.
(3) Extienda el cable interior de la direc-
ción y aplíquele una capa fina de gra-
sa, tanto en el extremo del manillar
como en el extremo de la tobera de
propulsión.

Rótula del cable de la dirección (extremo de
la tobera de propulsión) Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
1Junta
UF2F70S0.book Page 62 Tuesday, April 17, 2007 10:07 AM

Mantenimiento y cuidados
63

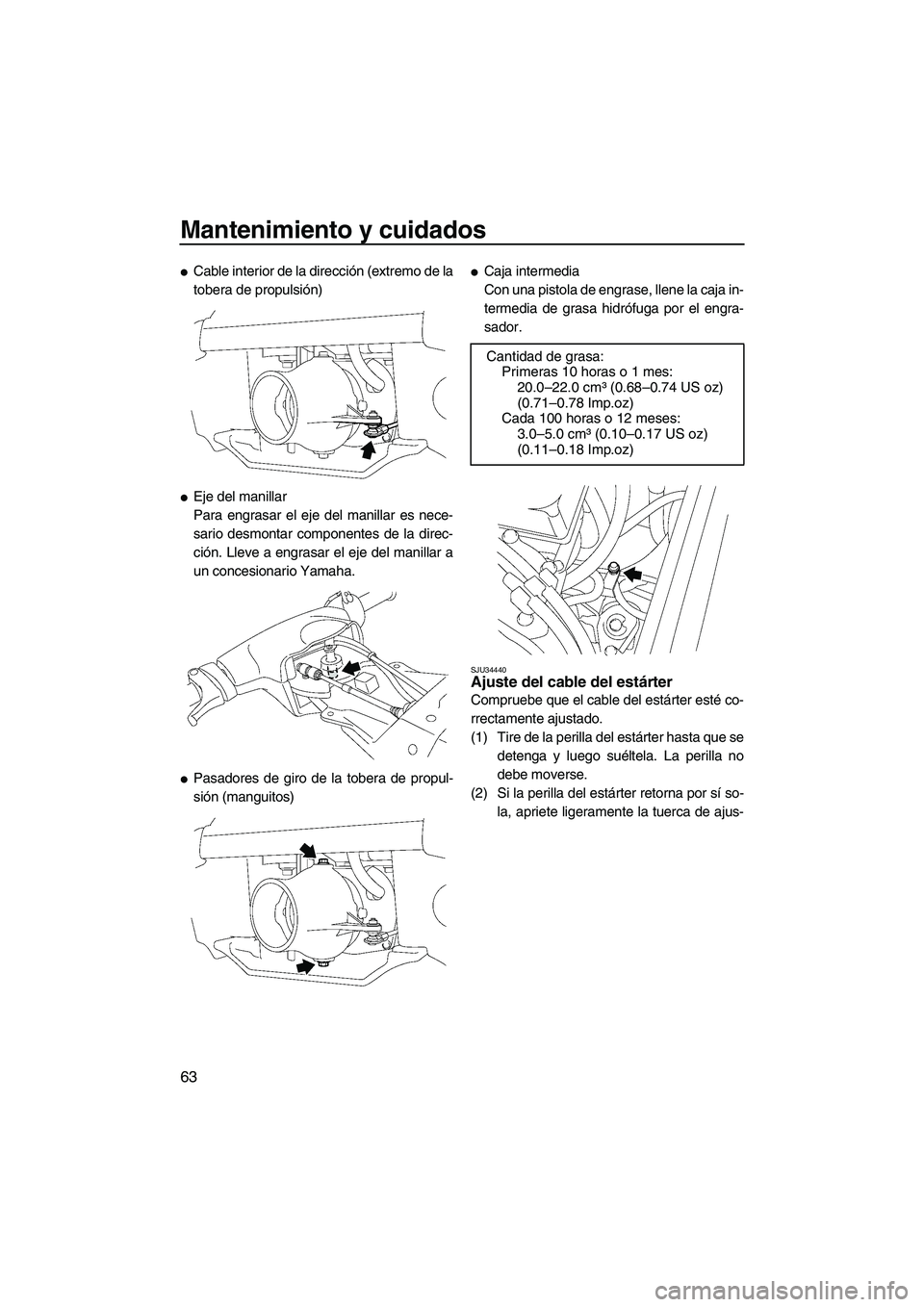

Cable interior de la dirección (extremo de la
tobera de propulsión)

Eje del manillar
Para engrasar el eje del manillar es nece-
sario desmontar componentes de la direc-
ción. Lleve a engrasar el eje del manillar a
un concesionario Yamaha.

Pasadores de giro de la tobera de propul-
sión (manguitos)

Caja intermedia
Con una pistola de engrase, llene la caja in-
termedia de grasa hidrófuga por el engra-
sador.
SJU34440Ajuste del cable del estárter
Compruebe que el cable del estárter esté co-
rrectamente ajustado.
(1) Tire de la perilla del estárter hasta que se
detenga y luego suéltela. La perilla no
debe moverse.
(2) Si la perilla del estárter retorna por sí so-
la, apriete ligeramente la tuerca de ajus-
Cantidad de grasa:
Primeras 10 horas o 1 mes:
20.0–22.0 cm³ (0.68–0.74 US oz)
(0.71–0.78 Imp.oz)
Cada 100 horas o 12 meses:
3.0–5.0 cm³ (0.10–0.17 US oz)
(0.11–0.18 Imp.oz)
UF2F70S0.book Page 63 Tuesday, April 17, 2007 10:07 AM
