YAMAHA SUPERJET 2008 Betriebsanleitungen (in German)

BETRIEBSANLEITUNG
2008
SuperJet
F2F-28199-70-G0
UF2F70G0.book Page 1 Tuesday, April 17, 2007 10:05 AM

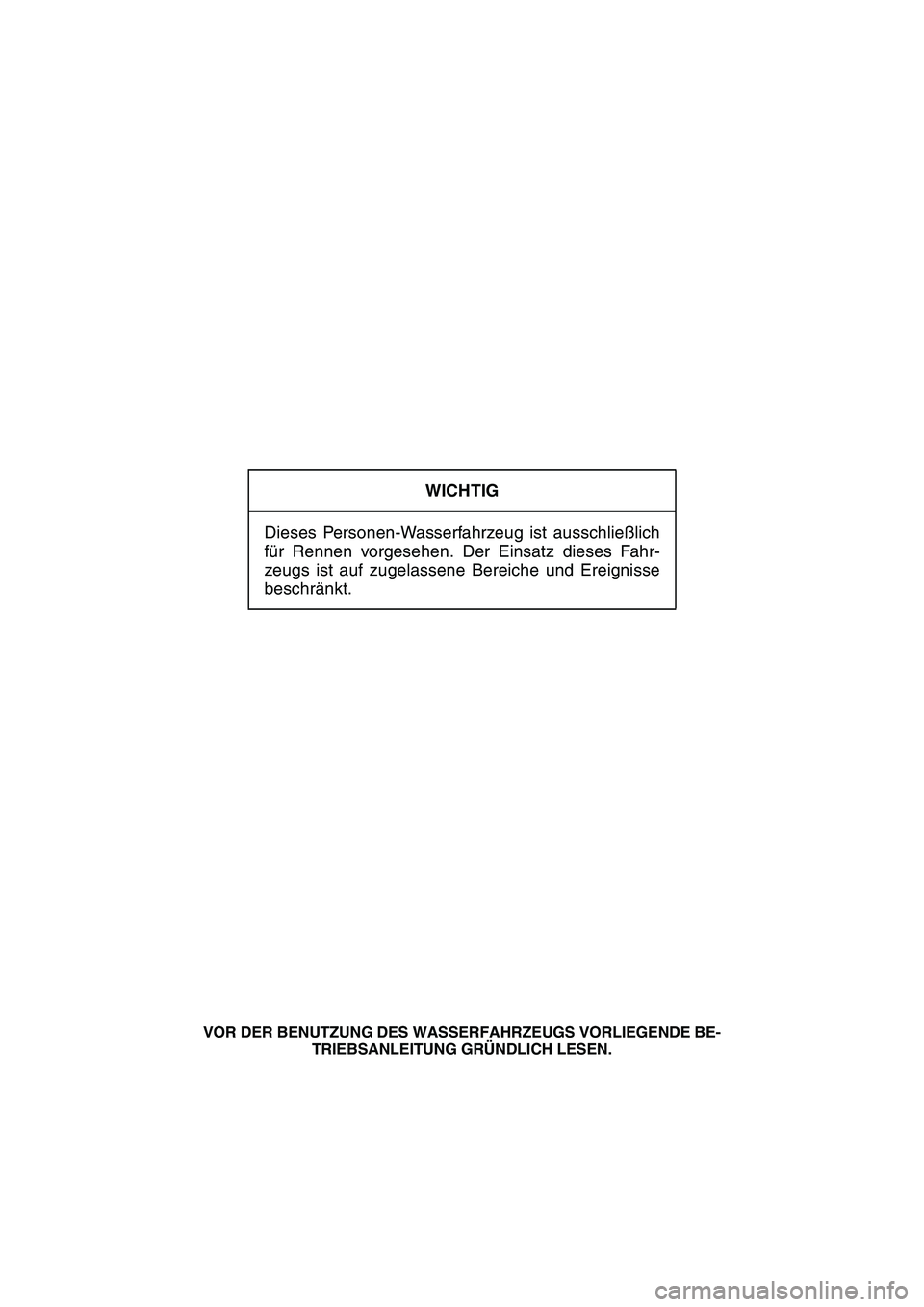

WICHTIG
Dieses Personen-Wasserfahrzeug ist ausschließlich
für Rennen vorgesehen. Der Einsatz dieses Fahr-
zeugs ist auf zugelassene Bereiche und Ereignisse
beschränkt.
VOR DER BENUTZUNG DES WASSERFAHRZEUGS VORLIEGENDE BE-
TRIEBSANLEITUNG GRÜNDLICH LESEN.
UF2F70G0.book Page 1 Tuesday, April 17, 2007 10:05 AM

Kennzeichnung wichtiger Hinweise
GJU30081
– JP 07 E 01 0 08 H YAM
Produktidentifizierung:
Produkt: Personen-Wasserfahrzeug
Marke: YAMAHA
Modell / Modellname: SJ700B-G / SuperJet
Modellspezifikationen:
Länge: 2.24 (m)
Breite: 0.68 (m)
Motormarke: 6BA
Motorbauart: 4-Takt-Ottomotor
Leistung: 48.5 (kW)
Baumaterial: Rumpf: SMC, Deck: HLU
Max. Anz. Personen: 1
Beginn der Fahrzeug-
Identifizierungsnummer (CIN):

Hersteller:YAMAHA MOTOR CO., LTD.
2500 Shingai, Iwata
Shizuoka, 438-8501
Japan
EU-Vertretung:YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101
Schiphol-Rijk, 1119 NC
Niederlande

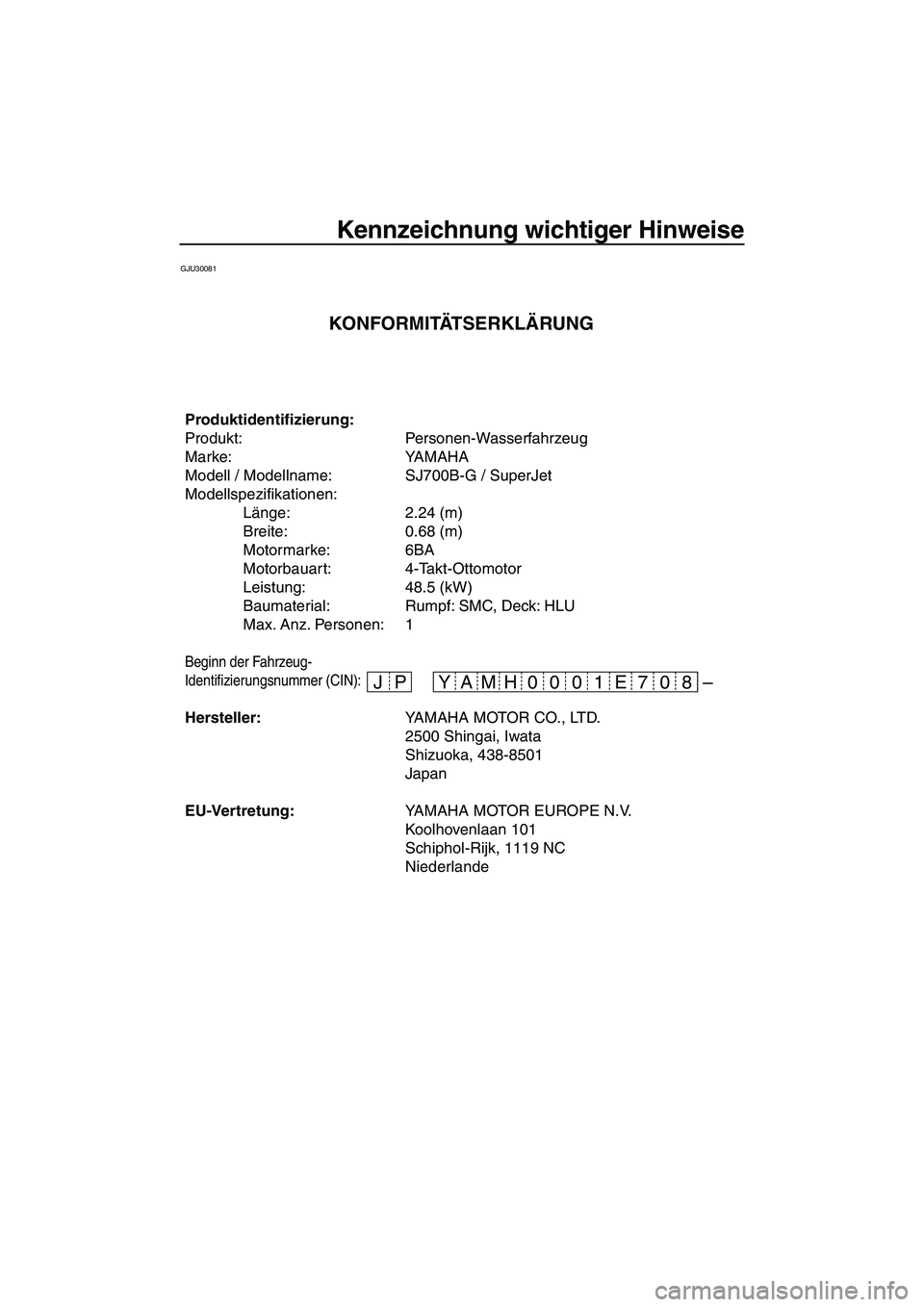

KONFORMITÄTSERKLÄRUNG
UF2F70G0.book Page 1 Tuesday, April 17, 2007 10:05 AM

Kennzeichnung wichtiger Hinweise

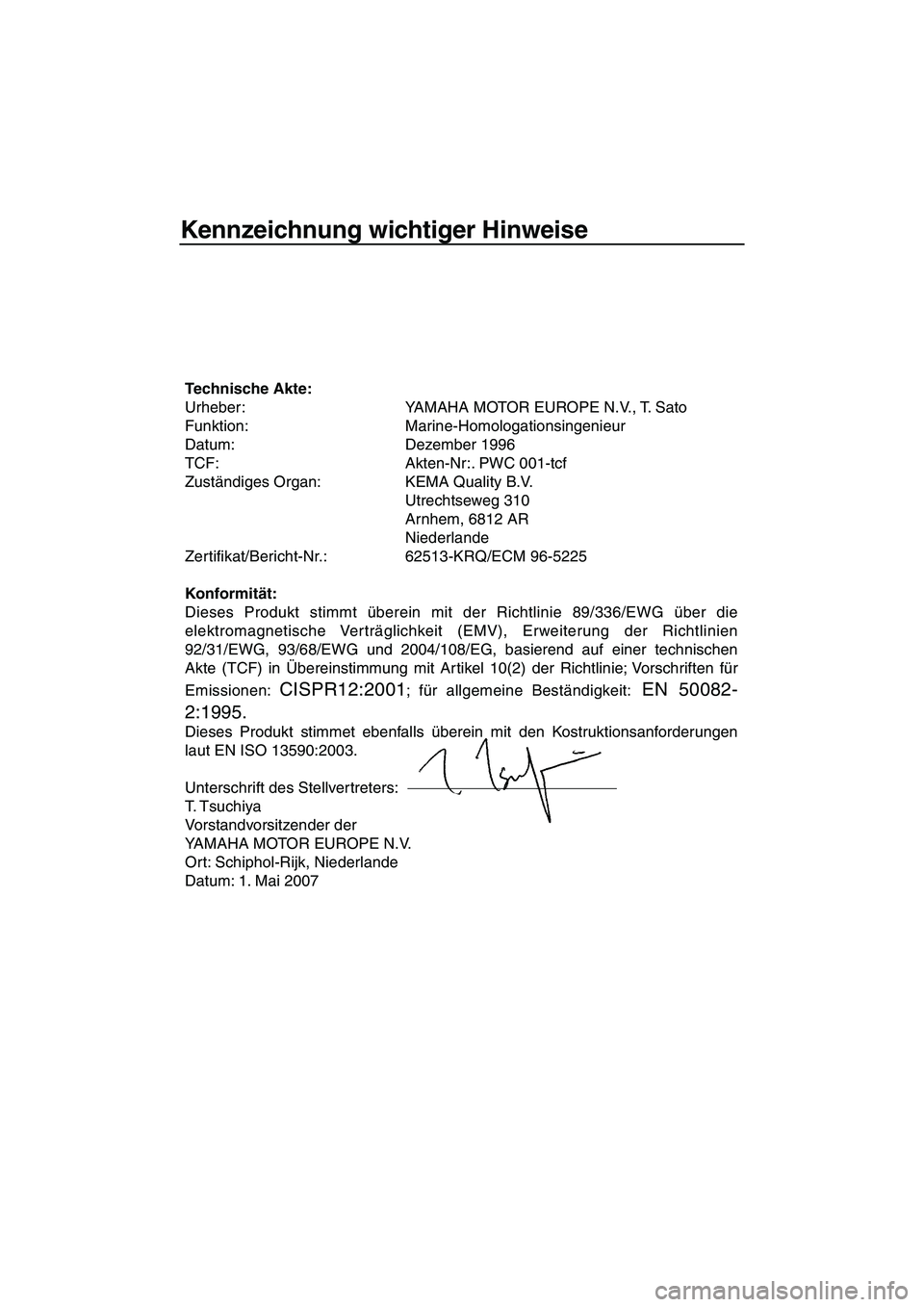

Technische Akte:
Urheber: YAMAHA MOTOR EUROPE N.V., T. Sato
Funktion: Marine-Homologationsingenieur
Datum: Dezember 1996
TCF: Akten-Nr:. PWC 001-tcf
Zuständiges Organ: KEMA Quality B.V.
Utrechtseweg 310
Arnhem, 6812 AR
Niederlande
Zertifikat/Bericht-Nr.: 62513-KRQ/ECM 96-5225
Konformität:
Dieses Produkt stimmt überein mit der Richtlinie 89/336/EWG über die
elektromagnetische Verträglichkeit (EMV), Erweiterung der Richtlinien
92/31/EWG, 93/68/EWG und 2004/108/EG, basierend auf einer technischen
Akte (TCF) in Übereinstimmung mit Artikel 10(2) der Richtlinie; Vorschriften für
Emissionen:
CISPR12:2001; für allgemeine Beständigkeit: EN 50082-
2:1995.
Dieses Produkt stimmet ebenfalls überein mit den Kostruktionsanforderungen
laut EN ISO 13590:2003.
Unterschrift des Stellvertreters:
T. Tsuchiya
Vorstandvorsitzender der
YAMAHA MOTOR EUROPE N.V.
Ort: Schiphol-Rijk, Niederlande
Datum: 1. Mai 2007
UF2F70G0.book Page 2 Tuesday, April 17, 2007 10:05 AM

Kennzeichnung wichtiger Hinweise
GJU30150

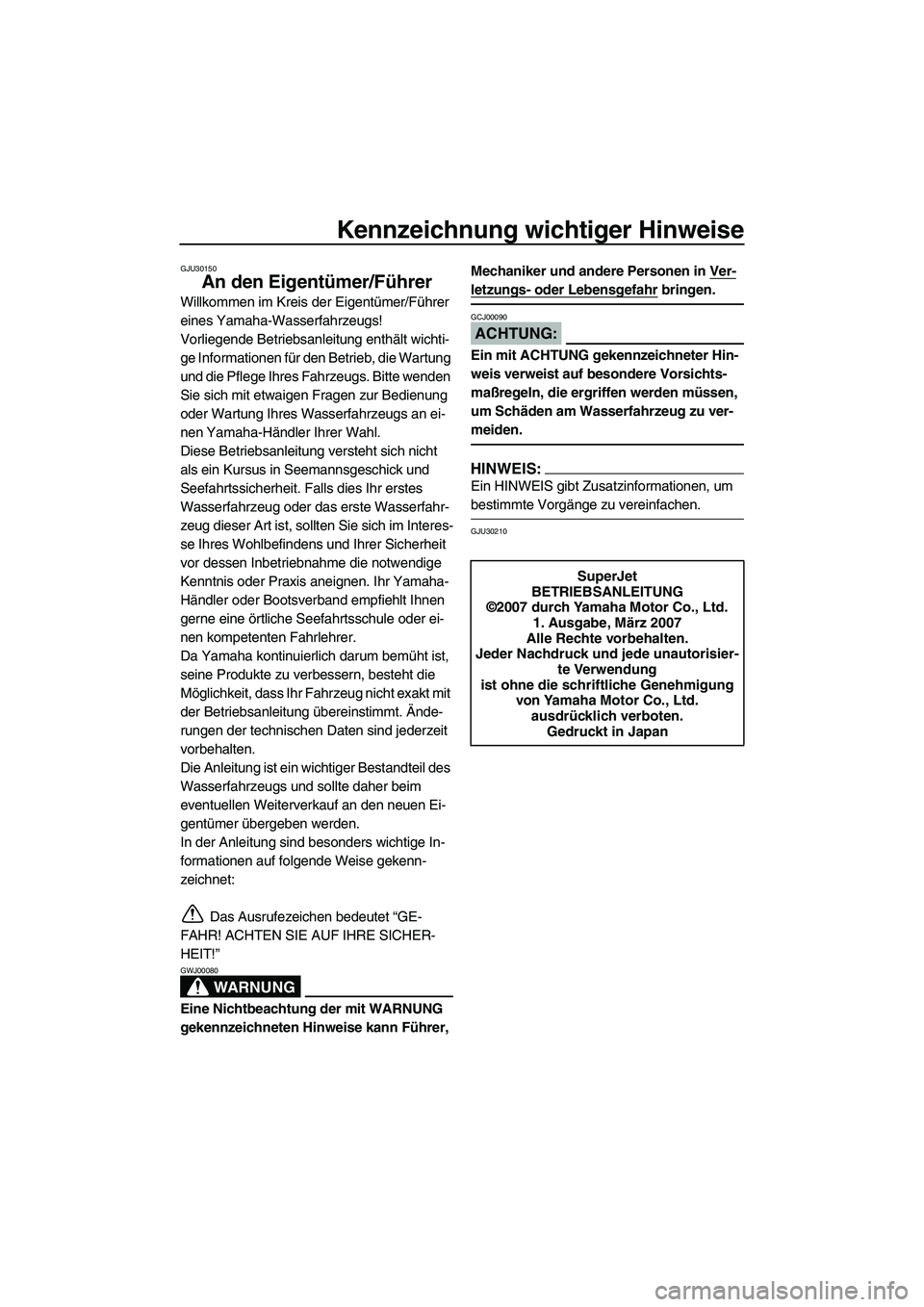

An den Eigentümer/Führer
Willkommen im Kreis der Eigentümer/Führer
eines Yamaha-Wasserfahrzeugs!
Vorliegende Betriebsanleitung enthält wichti-
ge Informationen für den Betrieb, die Wartung
und die Pflege Ihres Fahrzeugs. Bitte wenden
Sie sich mit etwaigen Fragen zur Bedienung
oder Wartung Ihres Wasserfahrzeugs an ei-
nen Yamaha-Händler Ihrer Wahl.
Diese Betriebsanleitung versteht sich nicht
als ein Kursus in Seemannsgeschick und
Seefahrtssicherheit. Falls dies Ihr erstes
Wasserfahrzeug oder das erste Wasserfahr-
zeug dieser Art ist, sollten Sie sich im Interes-
se Ihres Wohlbefindens und Ihrer Sicherheit
vor dessen Inbetriebnahme die notwendige
Kenntnis oder Praxis aneignen. Ihr Yamaha-
Händler oder Bootsverband empfiehlt Ihnen
gerne eine örtliche Seefahrtsschule oder ei-
nen kompetenten Fahrlehrer.
Da Yamaha kontinuierlich darum bemüht ist,
seine Produkte zu verbessern, besteht die
Möglichkeit, dass Ihr Fahrzeug nicht exakt mit
der Betriebsanleitung übereinstimmt. Ände-
rungen der technischen Daten sind jederzeit
vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher beim
eventuellen Weiterverkauf an den neuen Ei-
gentümer übergeben werden.
In der Anleitung sind besonders wichtige In-
formationen auf folgende Weise gekenn-
zeichnet:
Das Ausrufezeichen bedeutet “GE-
FAHR! ACHTEN SIE AUF IHRE SICHER-
HEIT!”
WARNUNG
GWJ00080
Eine Nichtbeachtung der mit WARNUNG
gekennzeichneten Hinweise kann Führer, Mechaniker und andere Personen in Ver-
letzungs- oder Lebensgefahr bringen.
ACHTUNG:
GCJ00090
Ein mit ACHTUNG gekennzeichneter Hin-
weis verweist auf besondere Vorsichts-
maßregeln, die ergriffen werden müssen,
um Schäden am Wasserfahrzeug zu ver-
meiden.
HINWEIS:
Ein HINWEIS gibt Zusatzinformationen, um
bestimmte Vorgänge zu vereinfachen.
GJU30210
SuperJet
BETRIEBSANLEITUNG
©2007 durch Yamaha Motor Co., Ltd.
1. Ausgabe, März 2007
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unautorisier-
te Verwendung
ist ohne die schriftliche Genehmigung
von Yamaha Motor Co., Ltd.
ausdrücklich verboten.
Gedruckt in Japan
UF2F70G0.book Page 3 Tuesday, April 17, 2007 10:05 AM

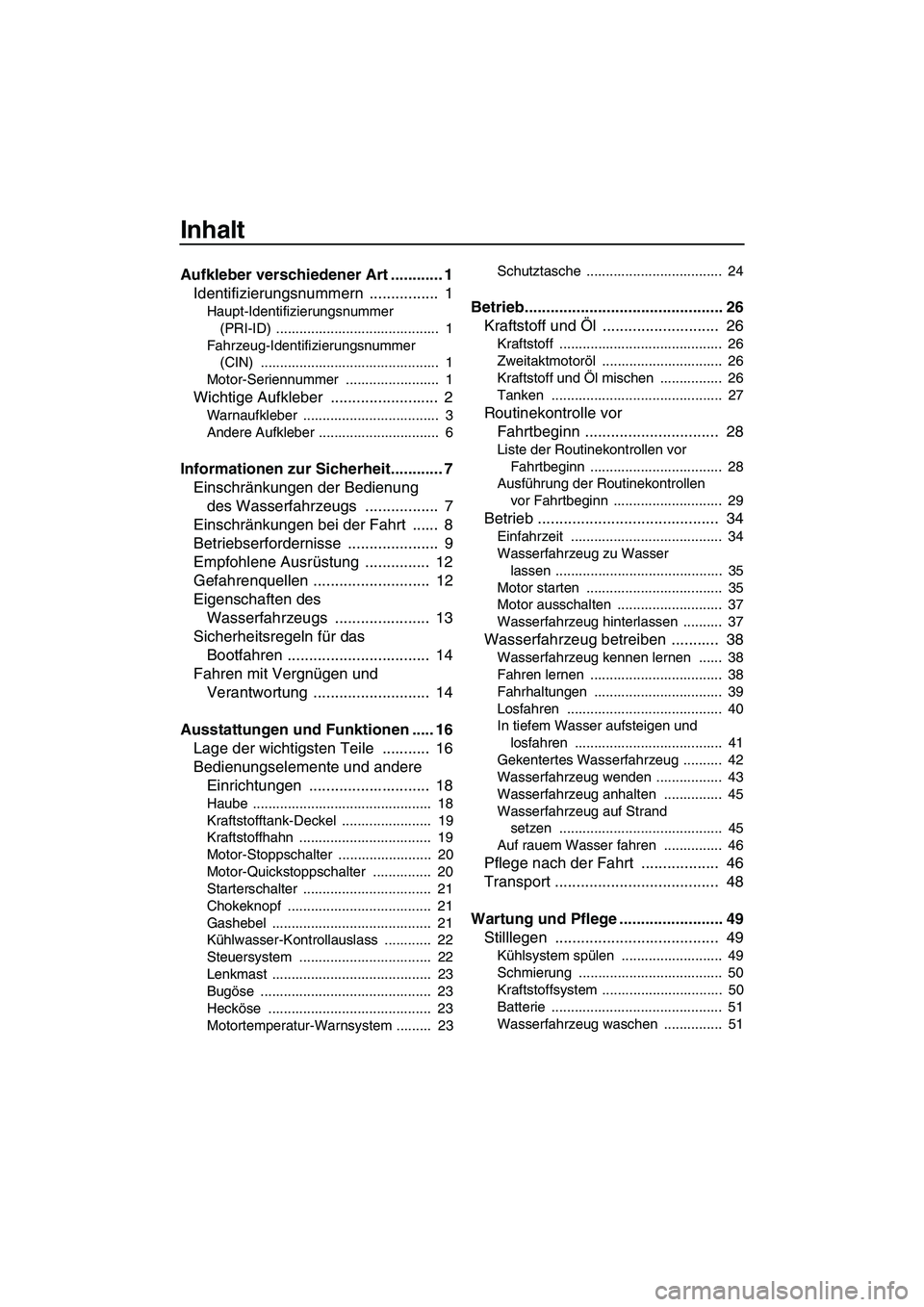

Inhalt
Aufkleber verschiedener Art ............ 1
Identifizierungsnummern ................ 1
Haupt-Identifizierungsnummer
(PRI-ID) .......................................... 1
Fahrzeug-Identifizierungsnummer
(CIN) .............................................. 1
Motor-Seriennummer ........................ 1
Wichtige Aufkleber ......................... 2
Warnaufkleber ................................... 3
Andere Aufkleber ............................... 6
Informationen zur Sicherheit............ 7
Einschränkungen der Bedienung
des Wasserfahrzeugs ................. 7
Einschränkungen bei der Fahrt ...... 8
Betriebserfordernisse ..................... 9
Empfohlene Ausrüstung ............... 12
Gefahrenquellen ........................... 12
Eigenschaften des
Wasserfahrzeugs ...................... 13
Sicherheitsregeln für das
Bootfahren ................................. 14
Fahren mit Vergnügen und
Verantwortung ........................... 14
Ausstattungen und Funktionen ..... 16
Lage der wichtigsten Teile ........... 16
Bedienungselemente und andere
Einrichtungen ............................ 18
Haube .............................................. 18
Kraftstofftank-Deckel ....................... 19
Kraftstoffhahn .................................. 19
Motor-Stoppschalter ........................ 20
Motor-Quickstoppschalter ............... 20
Starterschalter ................................. 21
Chokeknopf ..................................... 21
Gashebel ......................................... 21
Kühlwasser-Kontrollauslass ............ 22
Steuersystem .................................. 22
Lenkmast ......................................... 23
Bugöse ............................................ 23
Hecköse .......................................... 23
Motortemperatur-Warnsystem ......... 23Schutztasche ................................... 24
Betrieb.............................................. 26
Kraftstoff und Öl ........................... 26
Kraftstoff .......................................... 26
Zweitaktmotoröl ............................... 26
Kraftstoff und Öl mischen ................ 26
Tanken ............................................ 27
Routinekontrolle vor
Fahrtbeginn ............................... 28
Liste der Routinekontrollen vor
Fahrtbeginn .................................. 28
Ausführung der Routinekontrollen
vor Fahrtbeginn ............................ 29
Betrieb .......................................... 34
Einfahrzeit ....................................... 34
Wasserfahrzeug zu Wasser
lassen ........................................... 35
Motor starten ................................... 35
Motor ausschalten ........................... 37
Wasserfahrzeug hinterlassen .......... 37
Wasserfahrzeug betreiben ........... 38
Wasserfahrzeug kennen lernen ...... 38
Fahren lernen .................................. 38
Fahrhaltungen ................................. 39
Losfahren ........................................ 40
In tiefem Wasser aufsteigen und
losfahren ...................................... 41
Gekentertes Wasserfahrzeug .......... 42
Wasserfahrzeug wenden ................. 43
Wasserfahrzeug anhalten ............... 45
Wasserfahrzeug auf Strand
setzen .......................................... 45
Auf rauem Wasser fahren ............... 46
Pflege nach der Fahrt .................. 46
Transport ...................................... 48
Wartung und Pflege ........................ 49
Stilllegen ...................................... 49
Kühlsystem spülen .......................... 49
Schmierung ..................................... 50
Kraftstoffsystem ............................... 50
Batterie ............................................ 51
Wasserfahrzeug waschen ............... 51
UF2F70G0.book Page 1 Tuesday, April 17, 2007 10:05 AM

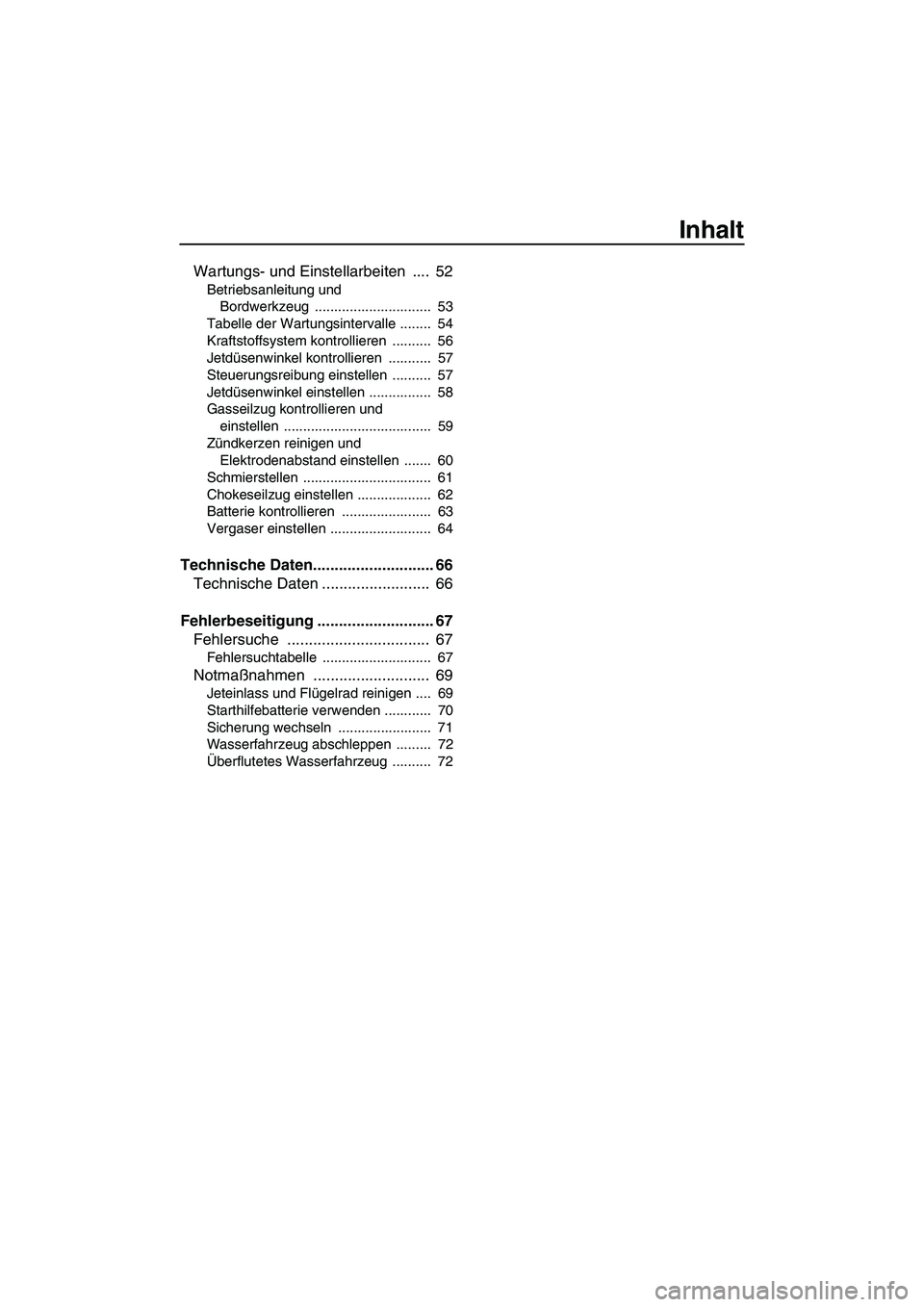

Inhalt
Wartungs- und Einstellarbeiten .... 52
Betriebsanleitung und
Bordwerkzeug .............................. 53
Tabelle der Wartungsintervalle ........ 54
Kraftstoffsystem kontrollieren .......... 56
Jetdüsenwinkel kontrollieren ........... 57
Steuerungsreibung einstellen .......... 57
Jetdüsenwinkel einstellen ................ 58
Gasseilzug kontrollieren und
einstellen ...................................... 59
Zündkerzen reinigen und
Elektrodenabstand einstellen ....... 60
Schmierstellen ................................. 61
Chokeseilzug einstellen ................... 62
Batterie kontrollieren ....................... 63
Vergaser einstellen .......................... 64
Technische Daten............................ 66
Technische Daten ......................... 66
Fehlerbeseitigung ........................... 67
Fehlersuche ................................. 67
Fehlersuchtabelle ............................ 67
Notmaßnahmen ........................... 69
Jeteinlass und Flügelrad reinigen .... 69
Starthilfebatterie verwenden ............ 70
Sicherung wechseln ........................ 71
Wasserfahrzeug abschleppen ......... 72
Überflutetes Wasserfahrzeug .......... 72
UF2F70G0.book Page 2 Tuesday, April 17, 2007 10:05 AM

Aufkleber verschiedener Art
1
GJU36450

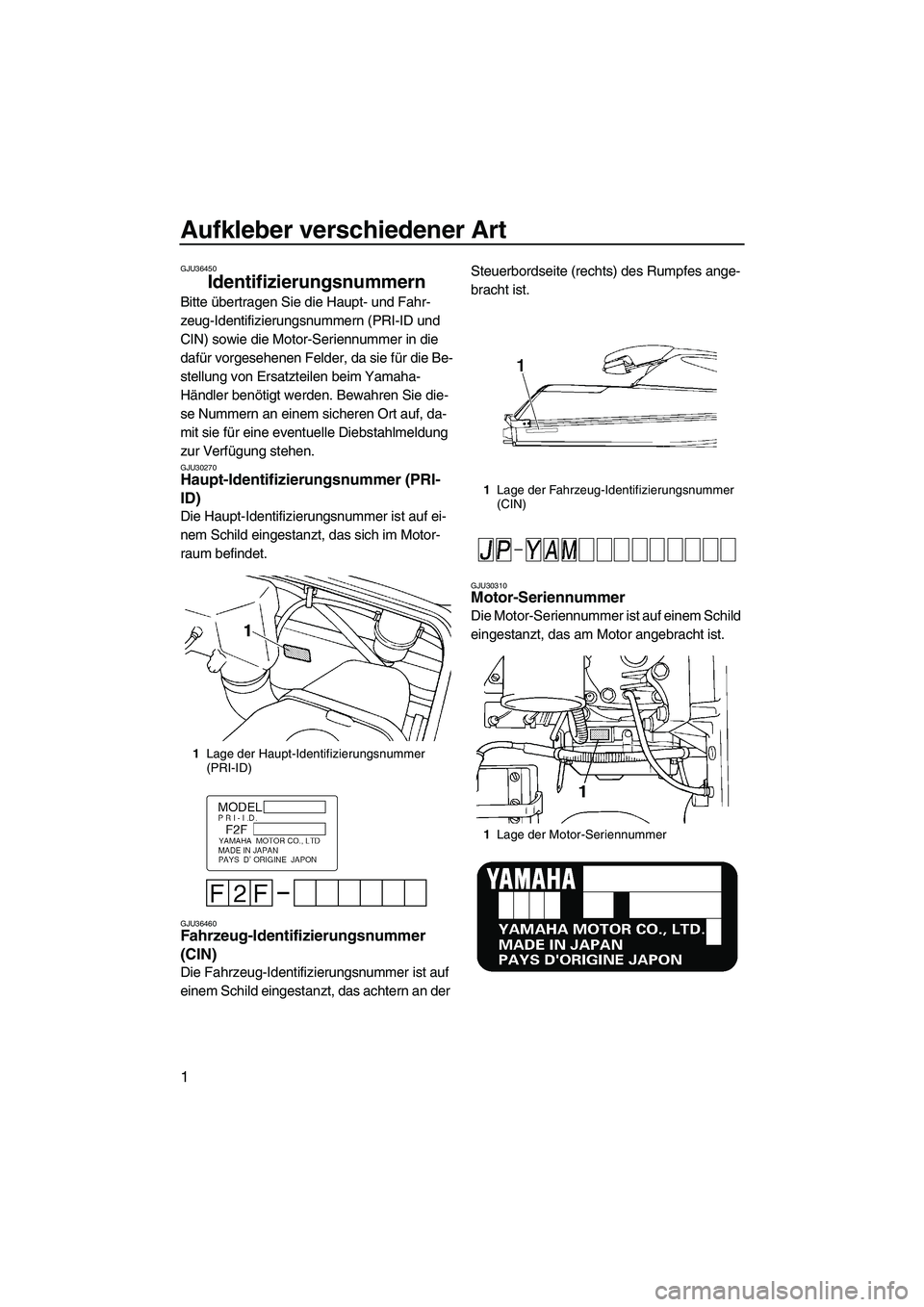

Identifizierungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen beim Yamaha-
Händler benötigt werden. Bewahren Sie die-
se Nummern an einem sicheren Ort auf, da-
mit sie für eine eventuelle Diebstahlmeldung
zur Verfügung stehen.
GJU30270Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet.
GJU36460Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer ist auf
einem Schild eingestanzt, das achtern an der Steuerbordseite (rechts) des Rumpfes ange-
bracht ist.
GJU30310Motor-Seriennummer
Die Motor-Seriennummer ist auf einem Schild
eingestanzt, das am Motor angebracht ist.
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1Lage der Fahrzeug-Identifizierungsnummer
(CIN)
1Lage der Motor-Seriennummer
UF2F70G0.book Page 1 Tuesday, April 17, 2007 10:05 AM

Aufkleber verschiedener Art
2
GJU30450

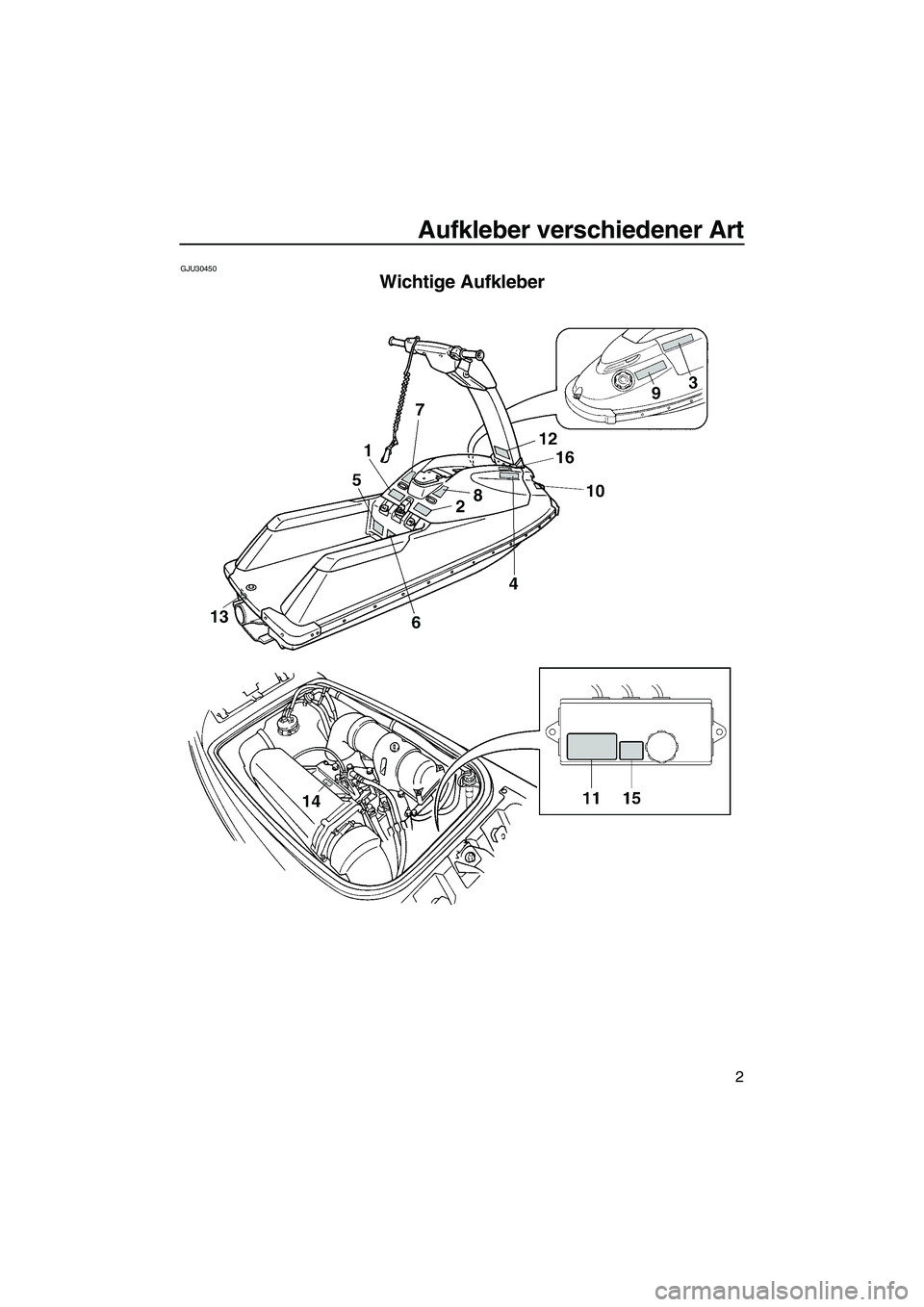

Wichtige Aufkleber
UF2F70G0.book Page 2 Tuesday, April 17, 2007 10:05 AM

Aufkleber verschiedener Art
3

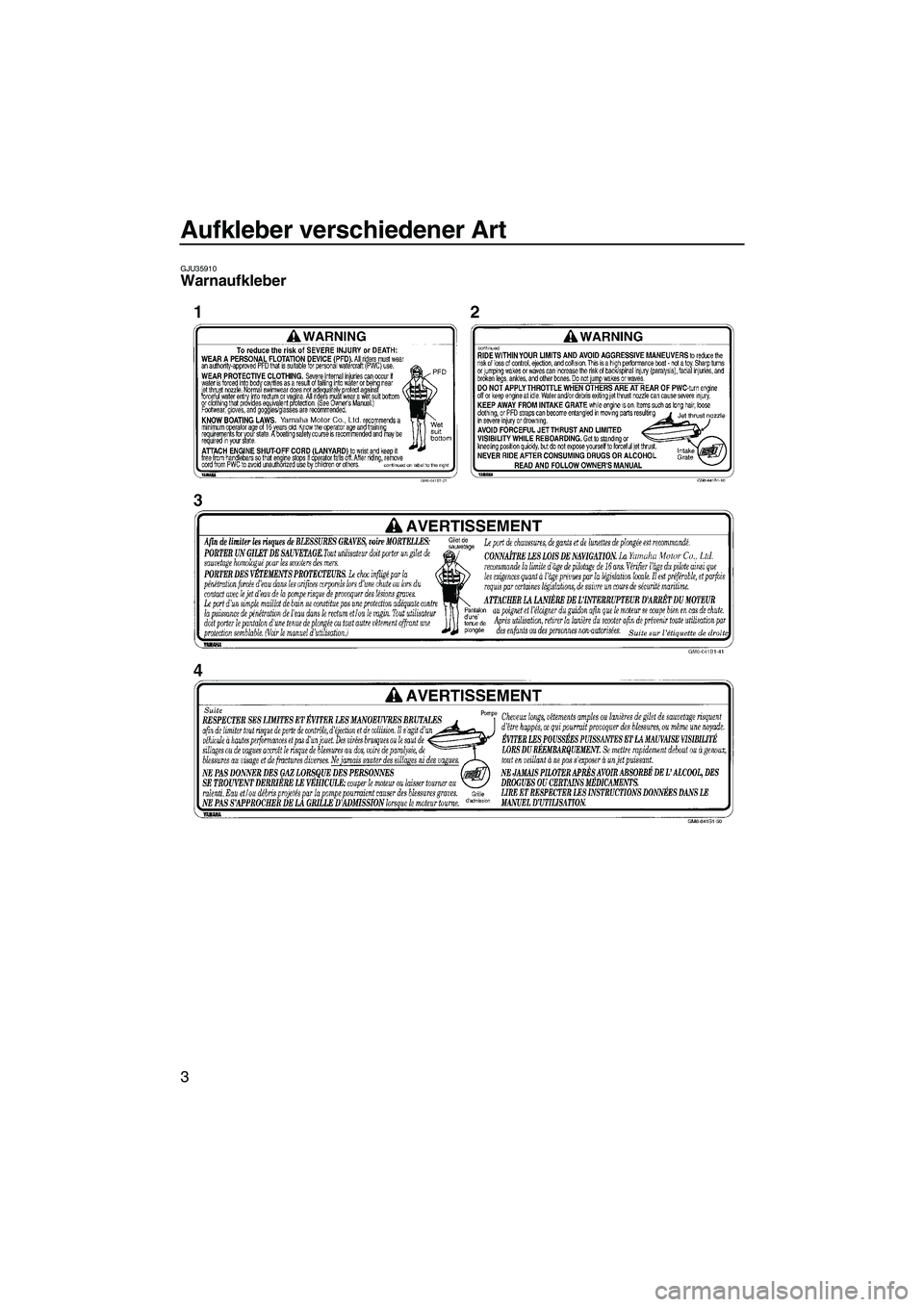

GJU35910Warnaufkleber
UF2F70G0.book Page 3 Tuesday, April 17, 2007 10:05 AM
