Vor der Fahrt mit diesem Was-
serfahrzeug die Betriebsanlei-
tung aufmerksam lesen.
BETRIEBSANLEITUNG
2015 WaveRunner
SuperJet
F4D-28199-70-G0
UF4D70G0.book Page 1 Wednesday, April 23, 2014 10:22 AM
Page 2 of 84
ACHTUNG
Dieses Personal Watercraft (PWC) wurde aus-
schließlich für den Rennsport entwickelt. Das Was-
serfahrzeug sollte nur in ausgewiesenen Zonen oder
im Rahmen entsprechender Veranstaltungen be-
nutzt werden.
Vor der Fahrt mit diesem Wasserfahrzeug die Betriebsanleitung aufmerksam
lesen. Im Fall eines Weiterverkaufs sollte die Betriebsanleitung beim WaveRun-
ner verbleiben.
UF4D70G0.book Page 1 Wednesday, April 23, 2014 10:22 AM
Page 3 of 84
Kennzeichnung wichtiger Hinweise
GJU3008B

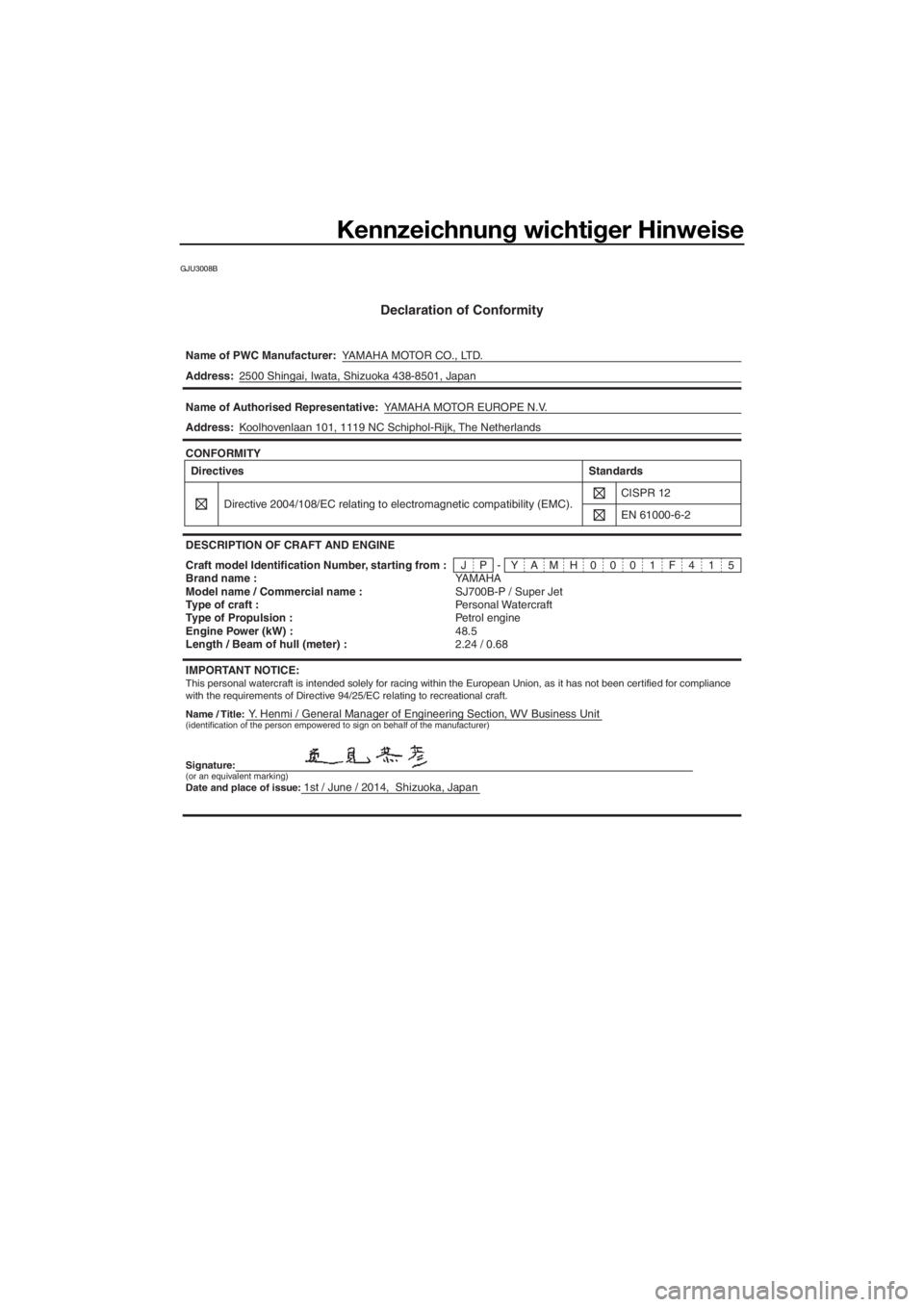

Declaration of Conformity
Name of PWC Manufacturer:YAMAHA MOTOR CO., LTD.
Name / Title:Y. Henmi / General Manager of Engineering Section, WV Business Unit Address:2500 Shingai, Iwata, Shizuoka 438-8501, Japan
Name of Authorised Representative:YAMAHA MOTOR EUROPE N.V.
Address:Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
JP-YAMH0001F415 CONFORMITY
DESCRIPTION OF CRAFT AND ENGINE
Craft model Identification Number, starting from :
YAMAHA Brand name :
SJ700B-P / Super Jet Model name / Commercial name :
Personal Watercraft Type of craft :
Petrol engine Type of Propulsion :
48.5 Engine Power (kW) :
2.24 / 0.68 Length / Beam of hull (meter) :Directives
Directive 2004/108/EC relating to electromagnetic compatibility (EMC).CISPR 12 Standards
EN 61000-6-2
IMPORTANT NOTICE:This personal watercraft is intended solely for racing within the European Union, as it has not been certified for compliance
with the requirements of Directive 94/25/EC relating to recreational craft.
(identification of the person empowered to sign on behalf of the manufacturer)
Signature:(or an equivalent marking)Date and place of issue:1st / June / 2014, Shizuoka, Japan
UF4D70G0.book Page 1 Wednesday, April 23, 2014 10:22 AM
Page 4 of 84
Kennzeichnung wichtiger Hinweise
GJU30193
An den Eigentümer/Fahrer
Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch
für Bootssicherheit oder Seemannschaft.
Falls dies Ihr erstes Wasserfahrzeug bzw. das
erste Wasserfahrzeug dieser Art für Sie ist,
sollten Sie sich im Interesse Ihres Wohlbefin-
dens und Ihrer Sicherheit vor der Inbetrieb-
nahme die notwendige Kenntnis oder Praxis
aneignen. Ihr Yamaha-Händler oder Boots-
verband empfiehlt Ihnen gerne eine örtliche
Bootsschule oder einen kompetenten Fahr-
lehrer.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:
Dies ist das Sicherheitssymbol. Es wird
verwendet, um Sie vor möglichen Verlet-
zungsgefahren zu warnen. Befolgen Sie alle
Sicherheitshinweise, die neben diesem Sym-
bol genannt sind, um die Gefahr von Verlet-
zungen oder Todesfällen zu vermeiden.
WARNUNG
GWJ00072
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil
sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
ACHTUNG
GCJ00092
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden
müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS:
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
UF4D70G0.book Page 2 Wednesday, April 23, 2014 10:22 AM
Page 5 of 84
Kennzeichnung wichtiger Hinweise
GJU40411
Yamaha ist stets darum bemüht, seine Pro-
dukte zu verbessern, daher besteht die Mög-
lichkeit, dass Ihr Wasserfahrzeug nicht exakt
mit der Betriebsanleitung übereinstimmt. Än-
derungen der technischen Daten sind jeder-
zeit vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher bei einem
Weiterverkauf an den neuen Eigentümer wei-
tergegeben werden.
GJU30213
WaveRunner SuperJet
BETRIEBSANLEITUNG
©2014 durch Yamaha Motor Co., Ltd.
1. Ausgabe, März 2014
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unerlaubte
Verwendung
ohne schriftliche Genehmigung von
Yamaha Motor Co., Ltd.
ist ausdrücklich untersagt.
Gedruckt in Japan
UF4D70G0.book Page 3 Wednesday, April 23, 2014 10:22 AM
Page 6 of 84
Inhalt
Aufkleber verschiedener Art ............ 1
Erkennungsnummern ...................... 1
Haupt-Identifizierungsnummer........... 1
Fahrzeug-Identifizierungsnummer
(CIN) ................................................ 1
Motor-Seriennummer ......................... 1
Produktionsdatums-Aufkleber ........... 2
Wichtige Aufkleber .......................... 3
Warnaufkleber .................................... 4
Andere Aufkleber................................ 7
Informationen zur Sicherheit............ 8
Einschränkungen der Bedienung
des Wasserfahrzeugs................... 8
Fahrt-Einschränkungen ................... 9
Benutzungsbedingungen .............. 10
Empfohlene Ausrüstung ................ 12
Gefahrenquellen ............................ 13
Eigenschaften des
Wasserfahrzeugs ....................... 13
Sicherheitsregeln für das
Bootfahren ................................. 14
Fahrvergnügen mit
Verantwortung............................ 15
Beschreibung................................... 16
Wasserfahrzeug-Glossar............... 16
Lage der Hauptkomponenten ....... 17
Bedienung der
Steuerungsfunktionen .................... 19
Steuerungsfunktionen des
Wasserfahrzeugs ....................... 19
Motor-Stoppschalter ....................... 19
Motor-Quickstoppschalter .............. 19
Startschalter .................................... 19
Gashebel .......................................... 20
Steuersystem ................................... 20
Lenkmast.......................................... 20
Kraftstoffhahn................................... 21
Chokeknopf ..................................... 21
Kühlwasser-Kontrollauslass ............. 22Wasserabscheider ............................ 22
Motorüberhitzungs-Warnsystem ...... 23
Bedienung der Ausrüstung ............ 24
Ausrüstung.................................... 24
Haube ............................................... 24
Bugöse ............................................. 25
Hecköse ........................................... 25
Stausack........................................... 25
Feuerlöscher-Behälter ...................... 26
Erfordernisse bei der Bedienung
und Handhabung............................. 28
Anforderungen an Kraftstoff und
Motoröl ...................................... 28
Kraftstoff........................................... 28
Zweitaktmotoröl ............................... 28
Mischen von Kraftstoff und Öl ......... 28
Befüllen des Kraftstofftanks ............. 29
Lenzen des Bilgewassers ............. 30
Lenzen des Bilgewassers auf dem
Wasser .......................................... 30
Transport ...................................... 31
Erstmaliger Betrieb ......................... 32
Motor-Einfahrzeit .......................... 32
Routinekontrollen vor
fahrtbeginn ...................................... 33
Liste der Routinekontrollen vor
Fahrtbeginn ................................... 33
Routinekontrollen vor
Fahrtbeginn................................ 35
Routinekontrollen vor dem
Zuwasserlassen ............................ 35
Routinekontrollen nach dem
Zuwasserlassen ............................ 40
Betrieb.............................................. 41
Betreiben des
Wasserfahrzeugs ....................... 41
Wasserfahrzeug kennen lernen ........ 41
UF4D70G0.book Page 1 Wednesday, April 23, 2014 10:22 AM
Page 7 of 84
Inhalt
Lernen, das Wasserfahrzeug zu
bedienen ....................................... 41
Fahrhaltungen .................................. 42
Wasserfahrzeug zu Wasser
lassen............................................ 42
Starten des Motors auf dem
Wasser .......................................... 42
Ausschalten des Motors .................. 44
Verlassen des Wasserfahrzeugs ...... 44
Bedienen des Wasserfahrzeugs....... 44
Wasserfahrzeug wenden .................. 44
Wasserfahrzeug anhalten ................. 46
Losfahren ......................................... 47
Gekentertes Wasserfahrzeug ........... 50
Aufstrandsetzen des
Wasserfahrzeugs .......................... 51
Betrieb in algenreichem
Gewässer ...................................... 51
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem
Wasser .......................................... 51
Pflege und Lagerung ....................... 52
Pflege nach dem Fahren ............... 52
Spülen der Kühlwasserkanäle .......... 52
Das Wasserfahrzeug reinigen .......... 53
Pflege der Batterie ........................... 53
Langfristige Lagerung ................... 56
Reinigen ........................................... 56
Schmierung ...................................... 56
Rostschutz ....................................... 57
Wartungsarbeiten............................ 59
Wartungsarbeiten .......................... 59
Bordwerkzeug .................................. 59
Steuerungsreibung einstellen ........... 59
Einstellen des Jetdüsenwinkels ....... 60
Tabelle der Wartungsintervalle ......... 63
Kontrollieren der Zündkerzen ........... 65
Schmierstellen.................................. 66
Kontrollieren des Kraftstofffilters...... 66
Einstellen des Chokeseilzugs ........... 66
Einstellen des Vergasers .................. 67
Technische Daten ........................... 68
Technische Daten ......................... 68
Fehlerbeseitigung ........................... 69
Fehlersuche .................................. 69
Fehlersuchtabelle ............................. 69
Notmaßnahmen ............................ 71
Jeteinlass und Flügelrad reinigen ..... 71
Starthilfebatterie verwenden ............ 72
Sicherung wechseln ......................... 73
Wasserfahrzeug abschleppen .......... 73
Untergetauchtes Wasserfahrzeug .... 74
Index................................................. 75
UF4D70G0.book Page 2 Wednesday, April 23, 2014 10:22 AM
Page 8 of 84
Aufkleber verschiedener Art
1
GJU36452
Erkennungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU30272Haupt-Identifizierungsnummer

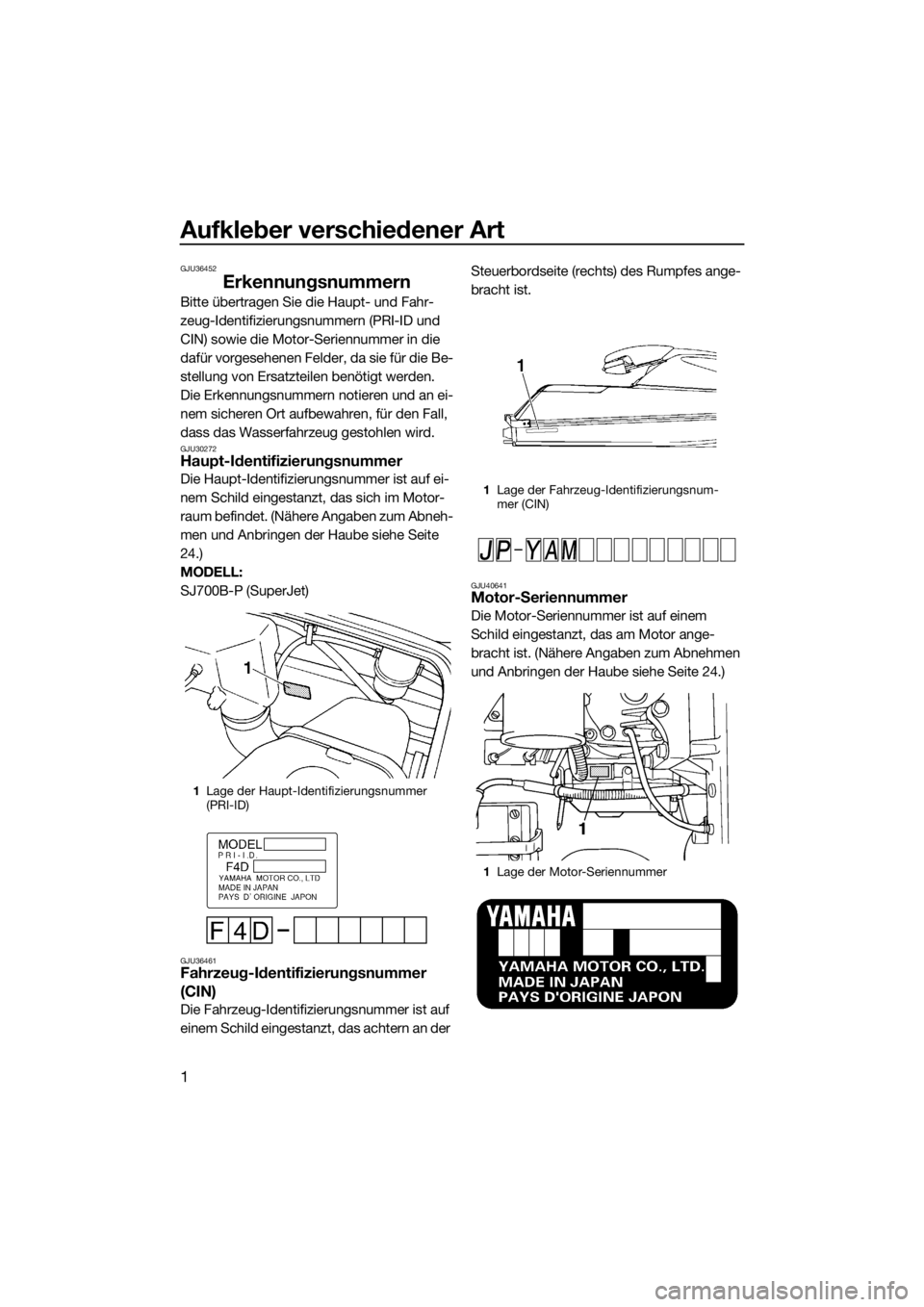

Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Nähere Angaben zum Abneh-
men und Anbringen der Haube siehe Seite
24.)
MODELL:
SJ700B-P (SuperJet)
GJU36461Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer ist auf
einem Schild eingestanzt, das achtern an der Steuerbordseite (rechts) des Rumpfes ange-
bracht ist.

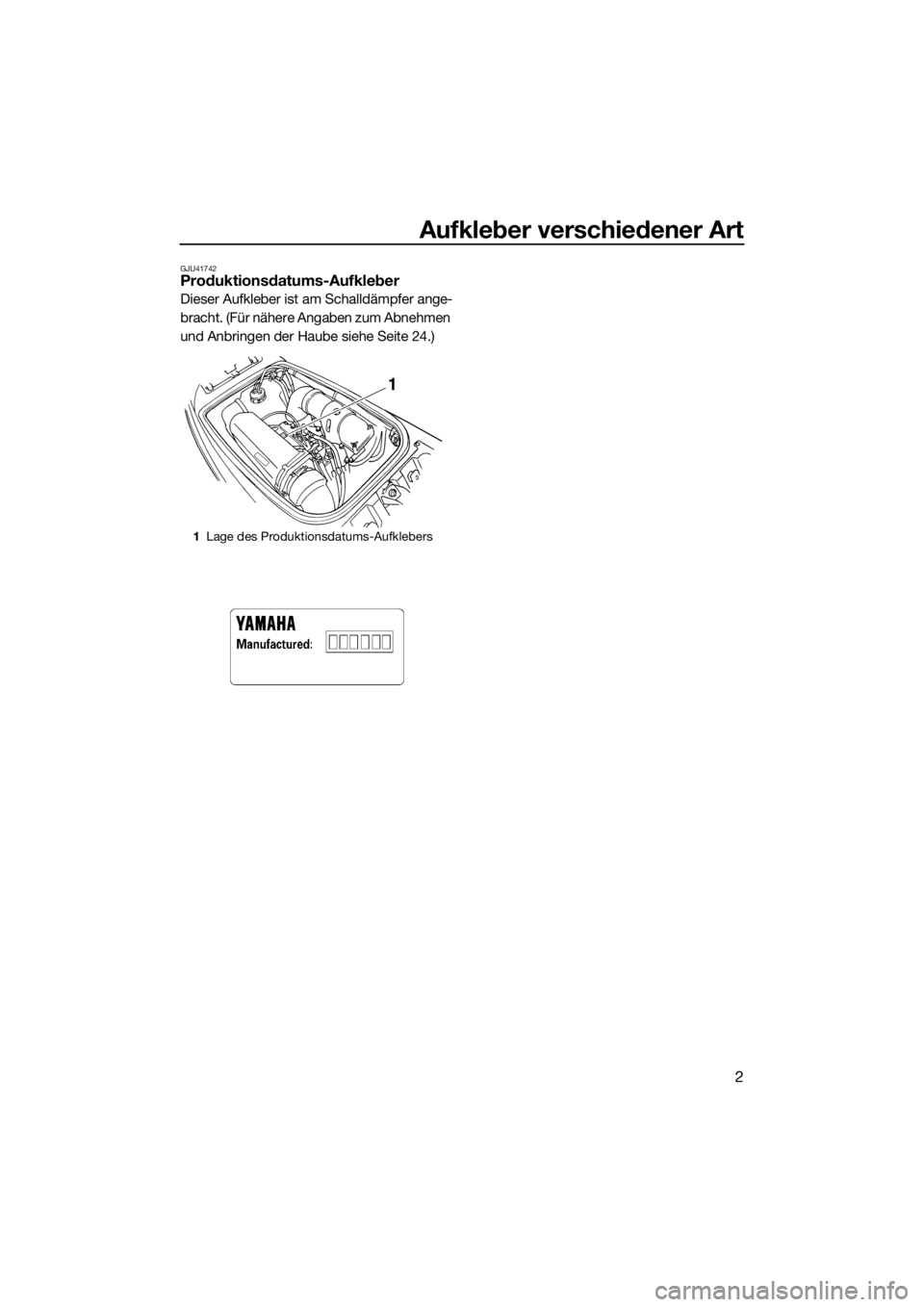

GJU40641Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
bracht ist. (Nähere Angaben zum Abnehmen
und Anbringen der Haube siehe Seite 24.)
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
1Lage der Motor-Seriennummer
UF4D70G0.book Page 1 Wednesday, April 23, 2014 10:22 AM
Page 9 of 84
Aufkleber verschiedener Art
2
GJU41742Produktionsdatums-Aufkleber
Dieser Aufkleber ist am Schalldämpfer ange-
bracht. (Für nähere Angaben zum Abnehmen
und Anbringen der Haube siehe Seite 24.)
1Lage des Produktionsdatums-Aufklebers
UF4D70G0.book Page 2 Wednesday, April 23, 2014 10:22 AM
Page 10 of 84
Aufkleber verschiedener Art
3
GJU30453

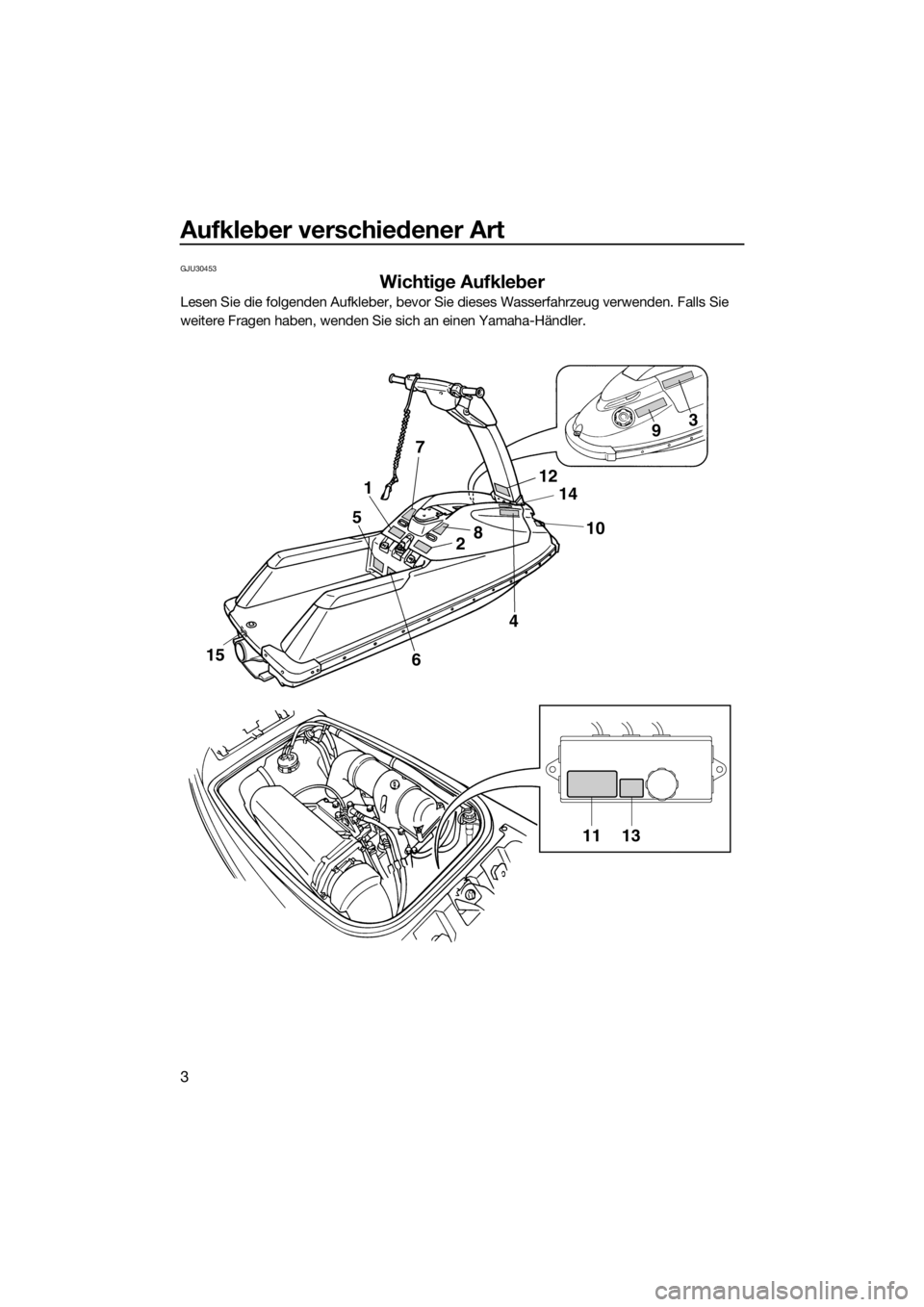

Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, wenden Sie sich an einen Yamaha-Händler.
UF4D70G0.book Page 3 Wednesday, April 23, 2014 10:22 AM
