Cuidados y almacenamiento
54
Externo: lavar con agua.
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de la
batería.
(2) Desconecte el cable positivo (+) de la ba-
tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y
saque la batería de la moto de agua.
Comprobación de la batería
Asegúrese de que la caja de la batería no
esté dañada.
Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
ATENCIÓN: Utilice únicamente agua des-
tilada para rellenar la batería, pues de lo
contrario la vida útil de esta podría acor-
tarse.
[SCJ00242]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y
la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan
al comprobador y al cargador de la batería
que utilice. ATENCIÓN: No trate de cargar
la batería de forma apresurada. La vida útil
de la batería se podría acortar.

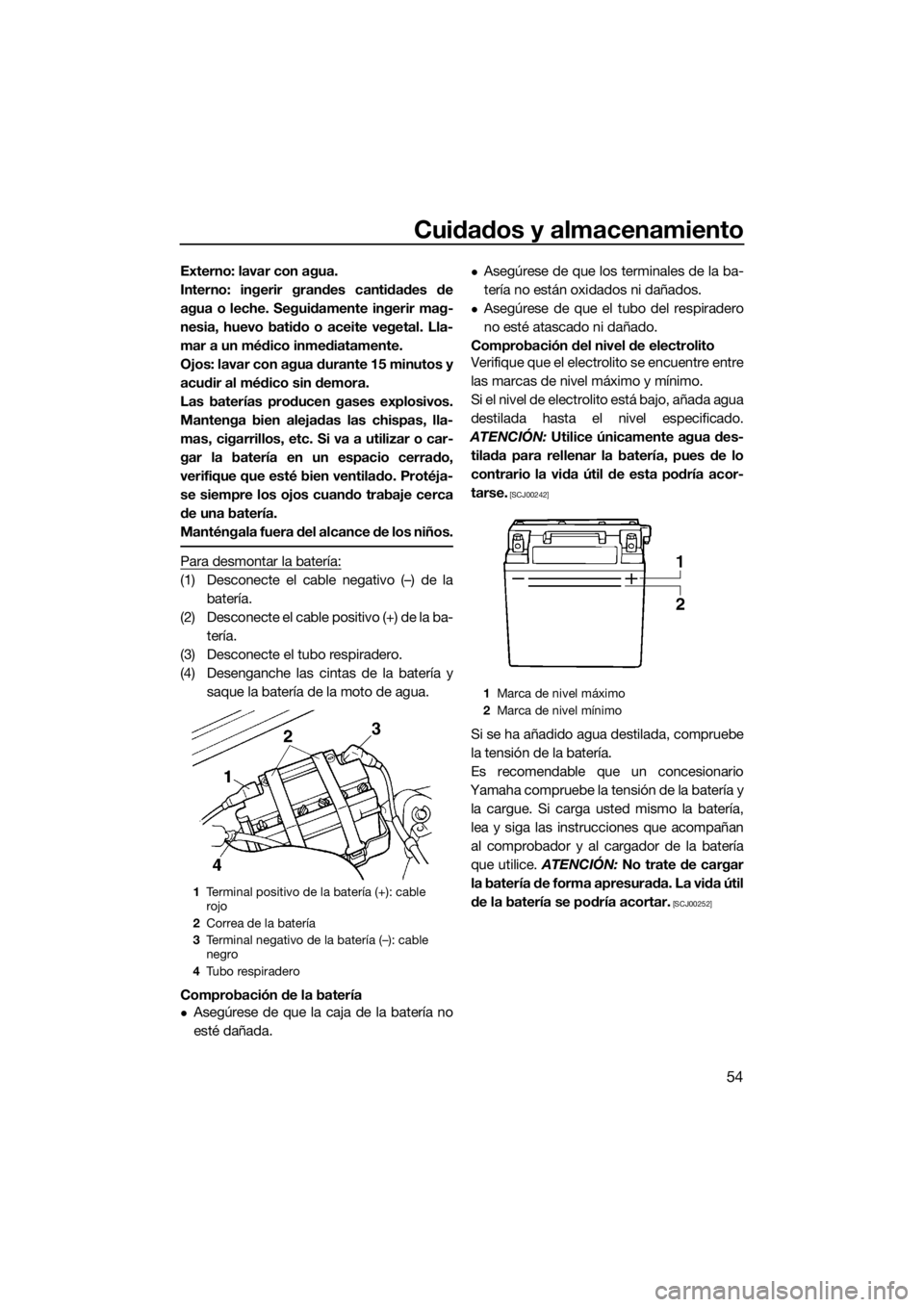

[SCJ00252]1Terminal positivo de la batería (+): cable
rojo
2Correa de la batería
3Terminal negativo de la batería (–): cable
negro
4Tubo respiradero
1Marca de nivel máximo
2Marca de nivel mínimo
UF4D73S0.book Page 54 Wednesday, March 16, 2016 4:37 PM

Cuidados y almacenamiento
55
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-
ce.
(2) Si los terminales de la batería están su-
cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa hidrófuga a los terminales
de la batería.
(4) Almacene la batería en un lugar fresco y
seco. ATENCIÓN: El almacenamiento
de la batería en condición descargada
puede dañarla de forma irreparable.Compruebe la batería periódicamen-
te.
[SCJ00103]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería
(rojo) al terminal positivo (+) de la batería.
ATENCIÓN: Si se invierten los cables
de la batería los componentes eléctri-
cos resultarán dañados.
[SCJ00262]
(3) Conecte el cable negativo (–) de la bate-
ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería.
¡ADVERTENCIA! Podría producirse un
incendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00452]
(5) Verifique que la batería quede bien suje-
ta.
1Correa de la batería
1Terminal de la batería
Grasa hidrófuga recomendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF4D73S0.book Page 55 Wednesday, March 16, 2016 4:37 PM

Cuidados y almacenamiento
56
SJU33484
Almacenamiento prolongado
ADVERTENCIA
SWJ00321

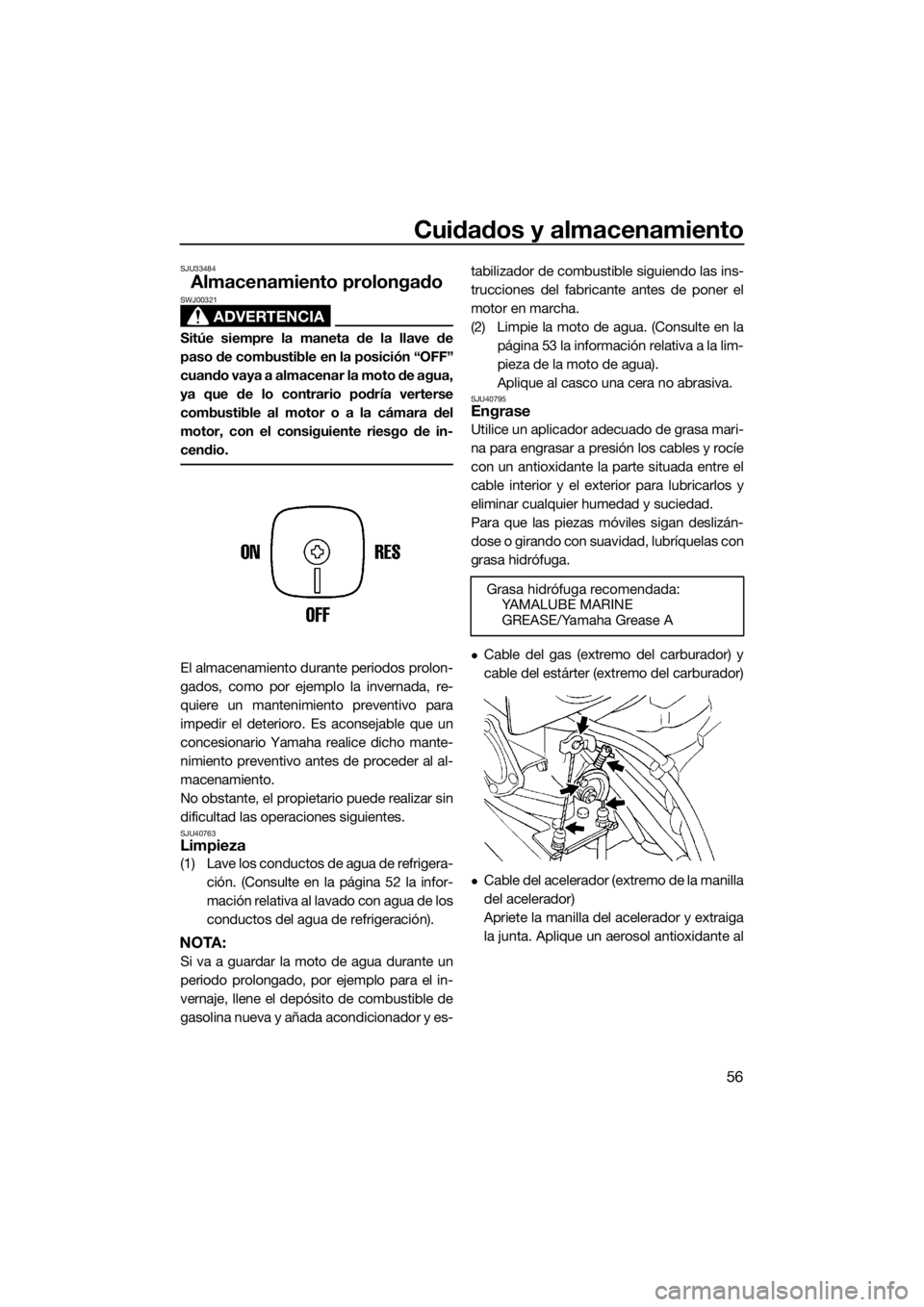

Sitúe siempre la maneta de la llave de
paso de combustible en la posición “OFF”
cuando vaya a almacenar la moto de agua,
ya que de lo contrario podría verterse
combustible al motor o a la cámara del
motor, con el consiguiente riesgo de in-
cendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho mante-
nimiento preventivo antes de proceder al al-
macenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40763Limpieza
(1) Lave los conductos de agua de refrigera-
ción. (Consulte en la página 52 la infor-
m ac i ó n r e la t i va al l a va do co n a g u a de l o s
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en la
página 53 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU40795Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y rocíe
con un antioxidante la parte situada entre el
cable interior y el exterior para lubricarlos y
eliminar cualquier humedad y suciedad.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
Cable del gas (extremo del carburador) y
cable del estárter (extremo del carburador)
Cable del acelerador (extremo de la manilla
del acelerador)
Apriete la manilla del acelerador y extraiga
la junta. Aplique un aerosol antioxidante al
Grasa hidrófuga recomendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF4D73S0.book Page 56 Wednesday, March 16, 2016 4:37 PM

Cuidados y almacenamiento
57
cable exterior. Coloque de nuevo la junta
firmemente.

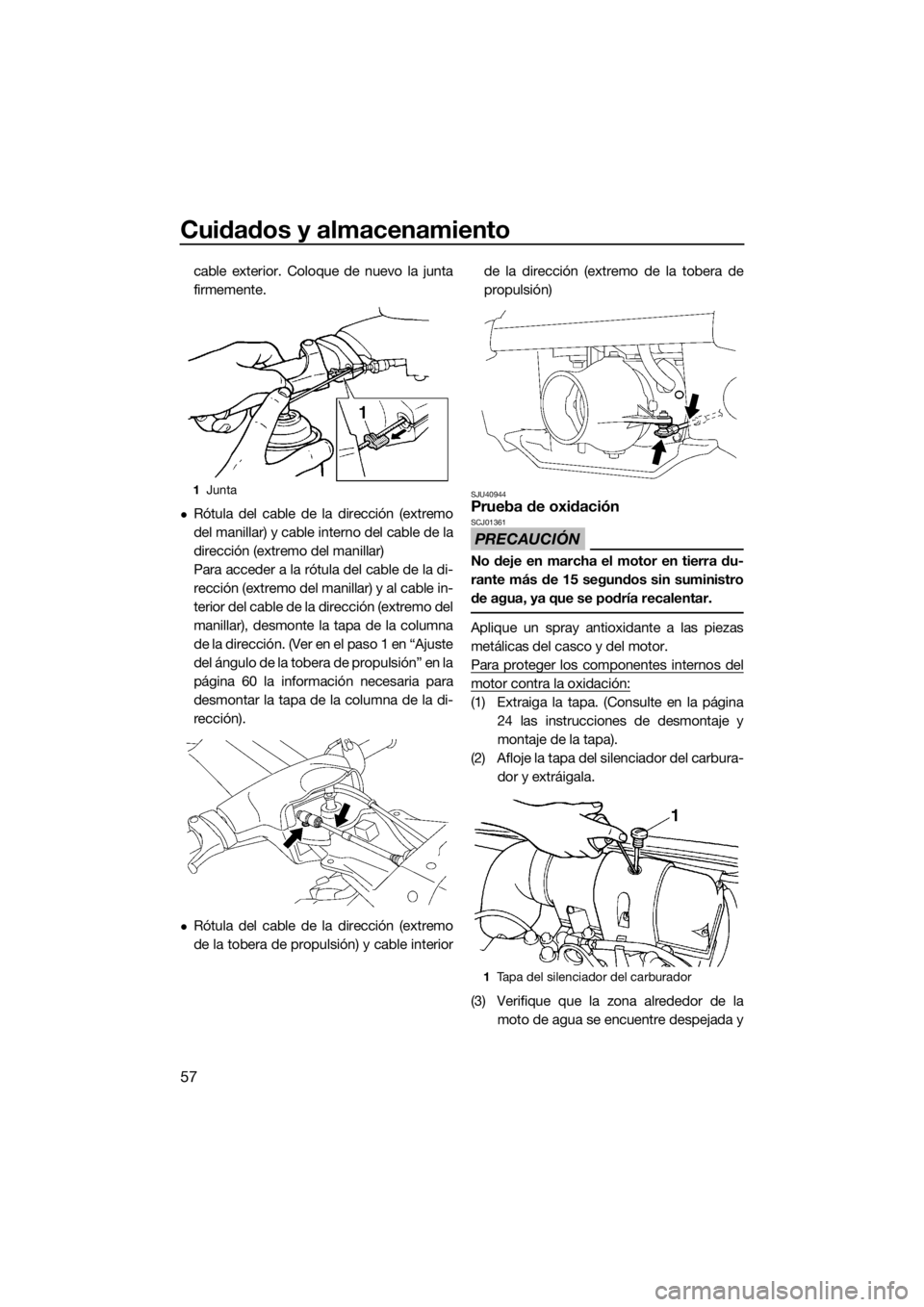

Rótula del cable de la dirección (extremo
del manillar) y cable interno del cable de la
dirección (extremo del manillar)
Para acceder a la rótula del cable de la di-
rección (extremo del manillar) y al cable in-
terior del cable de la dirección (extremo del
manillar), desmonte la tapa de la columna
de la dirección. (Ver en el paso 1 en “Ajuste
del ángulo de la tobera de propulsión” en la
página 60 la información necesaria para
desmontar la tapa de la columna de la di-
rección).
Rótula del cable de la dirección (extremo
de la tobera de propulsión) y cable interiorde la dirección (extremo de la tobera de
propulsión)
SJU40944Prueba de oxidación
PRECAUCIÓN
SCJ01361
No deje en marcha el motor en tierra du-
rante más de 15 segundos sin suministro
de agua, ya que se podría recalentar.
Aplique un spray antioxidante a las piezas
metálicas del casco y del motor.
Para proteger los componentes internos del
motor contra la oxidación:
(1) Extraiga la tapa. (Consulte en la página
24 las instrucciones de desmontaje y
montaje de la tapa).
(2) Afloje la tapa del silenciador del carbura-
dor y extráigala.
(3) Verifique que la zona alrededor de la
moto de agua se encuentre despejada y
1Junta
1Tapa del silenciador del carburador
UF4D73S0.book Page 57 Wednesday, March 16, 2016 4:37 PM

Cuidados y almacenamiento
58
arranque el motor en un lugar bien venti-
lado.
(4) Revolucione el motor.
(5) Aplique rápidamente tanto antioxidante
como pueda a través del orificio de la
tapa del silenciador del carburador. Siga
rociando hasta que el motor se cale (o
durante un máximo de 15 segundos).
¡ADVERTENCIA! No vierta ni rocíe ga-
solina ni ninguna otra sustancia, salvo
antioxidante, por el orificio de la tapa
del silenciador del carburador. No
aplique productos antioxidantes infla-
mables en aerosol sobre la superficie
del motor cuando este esté caliente.
De lo contrario puede producirse un
incendio o una explosión.
[SWJ00302]
(6) Coloque la tapa del silenciador y apriéte-
la hasta que deje de girar. ATENCIÓN:
No olvide colocar el tapón del silen-
ciador del carburador y apretarlo bien
después de rociar el motor, ya que de
lo contrario podría penetrar agua en el
mismo y averiarlo.
[SCJ00153]
(7) Sujete bien la tapa en su posición origi-
nal.
UF4D73S0.book Page 58 Wednesday, March 16, 2016 4:37 PM

Mantenimiento
59
SJU33769
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad consti-
tuye una obligación del propietario de la
moto de agua. Se debe realizar un manteni-
miento adecuado para que las emisiones del
escape y el nivel de ruido permanezcan den-
tro de los límites reglamentarios. En las pági-
nas siguientes se explican los puntos más
importantes de la moto de agua que se de-
ben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no
son cualitativamente equivalentes a las pie-
zas originales Yamaha no están cubiertas por
la garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de en-
cendido por chispa. Las reparaciones en
garantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00312
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.

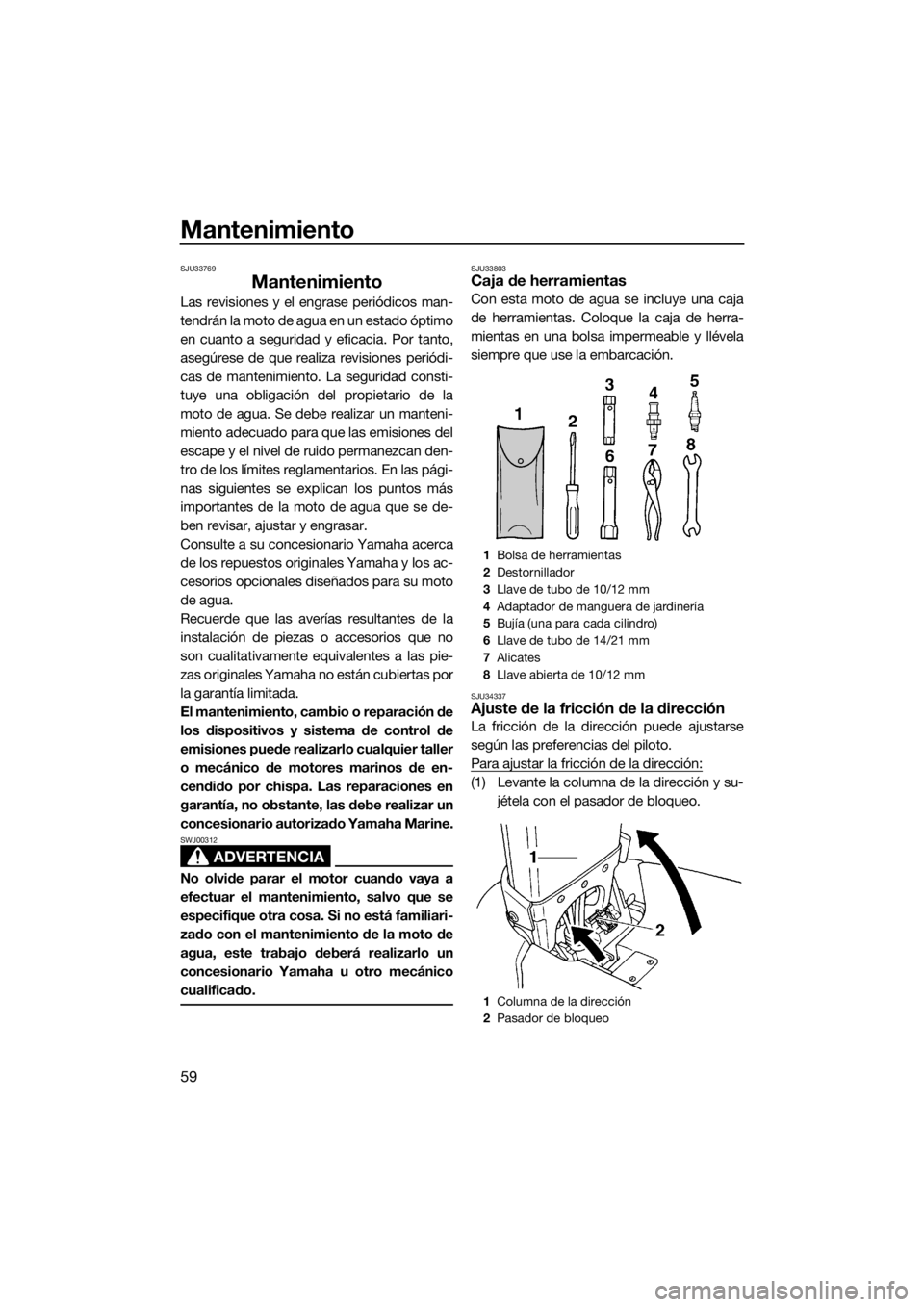

SJU33803Caja de herramientas
Con esta moto de agua se incluye una caja
de herramientas. Coloque la caja de herra-
mientas en una bolsa impermeable y llévela
siempre que use la embarcación.
SJU34337Ajuste de la fricción de la dirección
La fricción de la dirección puede ajustarse
según las preferencias del piloto.
Para ajustar la fricción de la dirección:
(1) Levante la columna de la dirección y su-
jétela con el pasador de bloqueo.
1Bolsa de herramientas
2Destornillador
3Llave de tubo de 10/12 mm
4Adaptador de manguera de jardinería
5Bujía (una para cada cilindro)
6Llave de tubo de 14/21 mm
7Alicates
8Llave abierta de 10/12 mm
1Columna de la dirección
2Pasador de bloqueo
UF4D73S0.book Page 59 Wednesday, March 16, 2016 4:37 PM

Mantenimiento
60

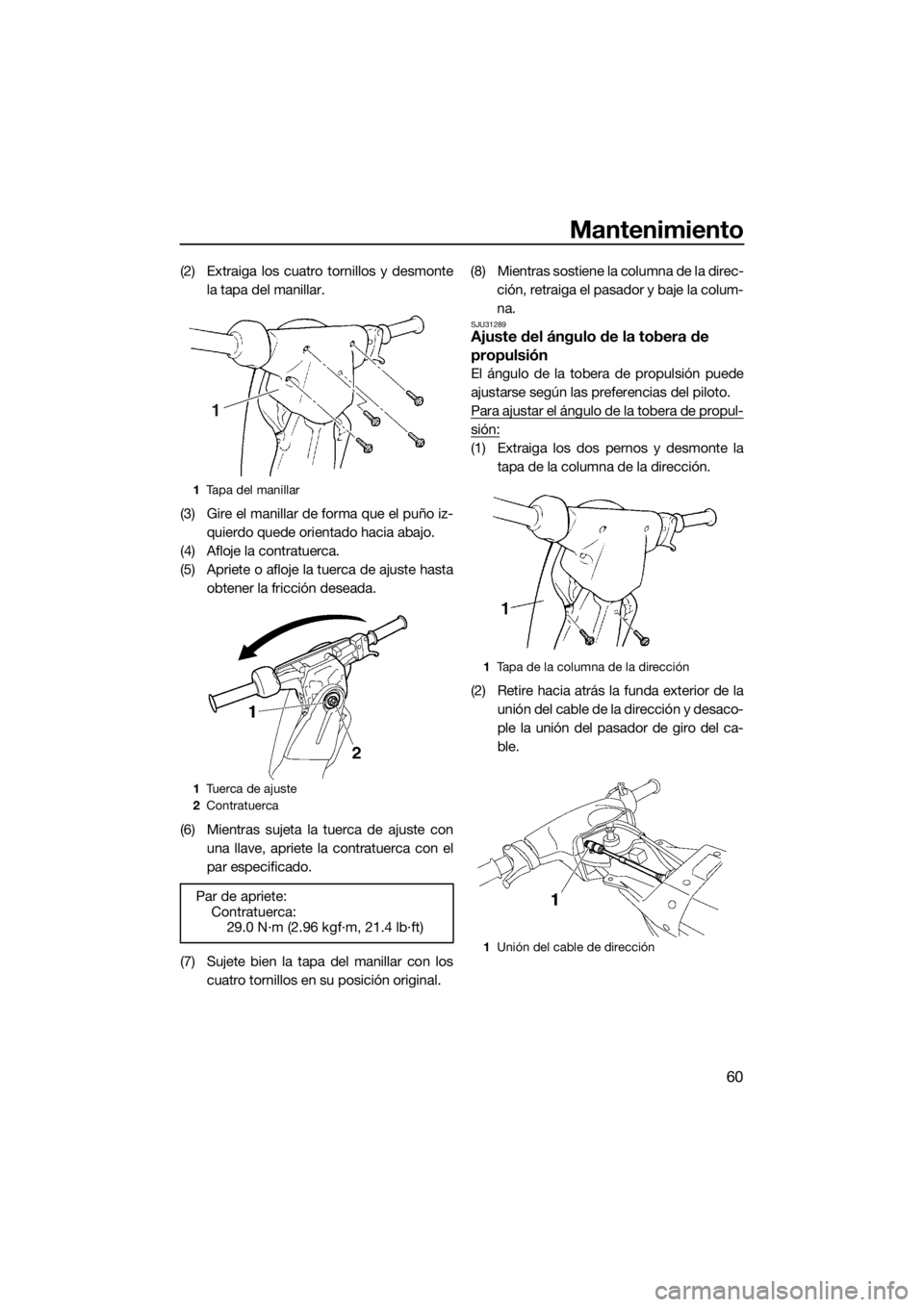

(2) Extraiga los cuatro tornillos y desmonte
la tapa del manillar.
(3) Gire el manillar de forma que el puño iz-
quierdo quede orientado hacia abajo.
(4) Afloje la contratuerca.
(5) Apriete o afloje la tuerca de ajuste hasta
obtener la fricción deseada.
(6) Mientras sujeta la tuerca de ajuste con
una llave, apriete la contratuerca con el
par especificado.
(7) Sujete bien la tapa del manillar con los
cuatro tornillos en su posición original.(8) Mientras sostiene la columna de la direc-
ción, retraiga el pasador y baje la colum-
na.

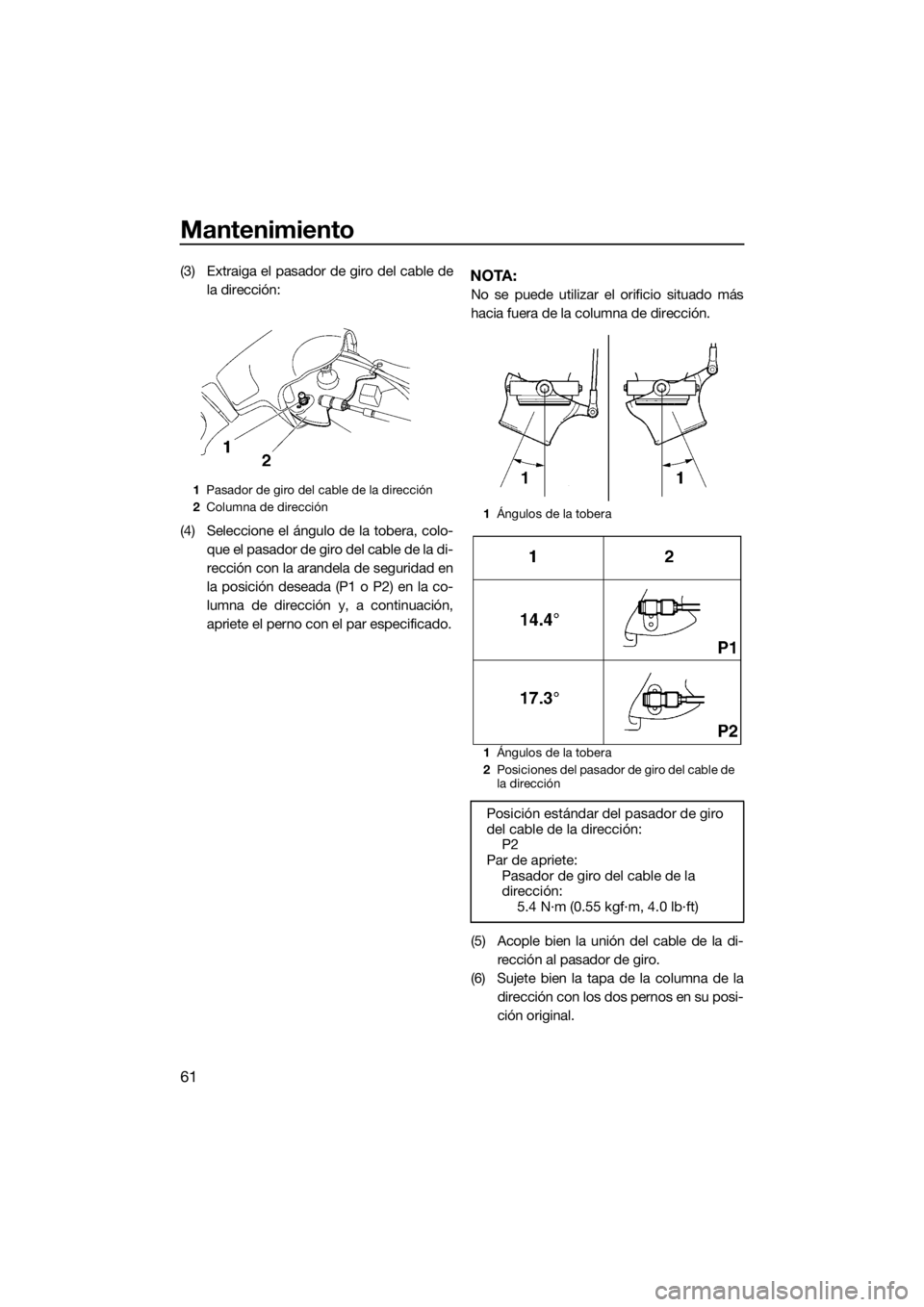

SJU31289Ajuste del ángulo de la tobera de
propulsión
El ángulo de la tobera de propulsión puede
ajustarse según las preferencias del piloto.
Para ajustar el ángulo de la tobera de propul-
sión:
(1) Extraiga los dos pernos y desmonte la
tapa de la columna de la dirección.
(2) Retire hacia atrás la funda exterior de la
unión del cable de la dirección y desaco-
ple la unión del pasador de giro del ca-
ble.
1Tapa del manillar
1Tuerca de ajuste
2Contratuerca
Par de apriete:
Contratuerca:
29.0 N·m (2.96 kgf·m, 21.4 lb·ft)
1
1Tapa de la columna de la dirección
1Unión del cable de dirección
UF4D73S0.book Page 60 Wednesday, March 16, 2016 4:37 PM

Mantenimiento
61
(3) Extraiga el pasador de giro del cable de
la dirección:
(4) Seleccione el ángulo de la tobera, colo-
que el pasador de giro del cable de la di-
rección con la arandela de seguridad en
la posición deseada (P1 o P2) en la co-
lumna de dirección y, a continuación,
apriete el perno con el par especificado.NOTA:
No se puede utilizar el orificio situado más
hacia fuera de la columna de dirección.
(5) Acople bien la unión del cable de la di-
rección al pasador de giro.
(6) Sujete bien la tapa de la columna de la
dirección con los dos pernos en su posi-
ción original.
1Pasador de giro del cable de la dirección
2Columna de dirección
1Ángulos de la tobera
1Ángulos de la tobera
2Posiciones del pasador de giro del cable de
la dirección
Posición estándar del pasador de giro
del cable de la dirección:
P2
Par de apriete:
Pasador de giro del cable de la
dirección:
5.4 N·m (0.55 kgf·m, 4.0 lb·ft)
UF4D73S0.book Page 61 Wednesday, March 16, 2016 4:37 PM

Mantenimiento
62
SJU40831Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta marca “ ” indica el mantenimiento que puede realizar usted mismo.
Esta “ ” marca indica los elementos que debe comprobar y reparar el concesionario
Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
BujíasRevisar, limpiar, cam-
biar64
Puntos de engraseEngrasar 56
Caja intermediaEngrasar 65
Sistema de com-
bustibleComprobar —
Filtro de combus-
tibleComprobar 65
Comprobar, cambiar —
Depósito de com-
bustibleRevisar, limpiar —
CarburadorRevisar, ajustar —
Ralentí del motorRevisar, ajustar 66
Eje del acelerador
del carburadorComprobar —
Filtro de sentinaLimpiar —
RotorComprobar —
Ángulo de la tobe-
ra de propulsiónRevisar, ajustar —
Eje del manillarRevisar, ajustar —
Fricción de la di-
recciónRevisar, ajustar —
Elemento principal
de la direcciónRevisar, ajustar —
Cable del acelera-
dorRevisar, ajustar —
Cable del estárterRevisar, ajustar 65
BateríaComprobar, cargar —
UF4D73S0.book Page 62 Wednesday, March 16, 2016 4:37 PM

Mantenimiento
63
Acoplamiento de
gomaComprobar —
Bancada del mo-
torComprobar —
Tuercas y tornillosComprobar — Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
UF4D73S0.book Page 63 Wednesday, March 16, 2016 4:37 PM
