YAMAHA SUPERJET 2019 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2019, Model line: SUPERJET, Model: YAMAHA SUPERJET 2019Pages: 86, PDF-Größe: 2.81 MB
Page 1 of 86
Vor der Fahrt mit diesem Was-
serfahrzeug die Betriebsanlei-
tung aufmerksam lesen.
BETRIEBSANLEITUNG
2019 WaveRunner
SuperJet
F4D-28199-75-G0
UF4D75G0.book Page 1 Friday, March 16, 2018 11:18 AM
Page 2 of 86
ACHTUNG
Dieses Personal Watercraft (PWC) wurde aus-
schließlich für den Rennsport entwickelt. Das Was-
serfahrzeug sollte nur in ausgewiesenen Zonen oder
im Rahmen entsprechender Veranstaltungen be-
nutzt werden.
Vor der Fahrt mit diesem Wasserfahrzeug die Betriebsanleitung aufmerksam
lesen. Im Fall eines Weiterverkaufs sollte die Betriebsanleitung beim WaveRun-
ner verbleiben.
UF4D75G0.book Page 1 Friday, March 16, 2018 11:18 AM
Page 3 of 86
Kennzeichnung wichtiger Hinweise
GJU3008J

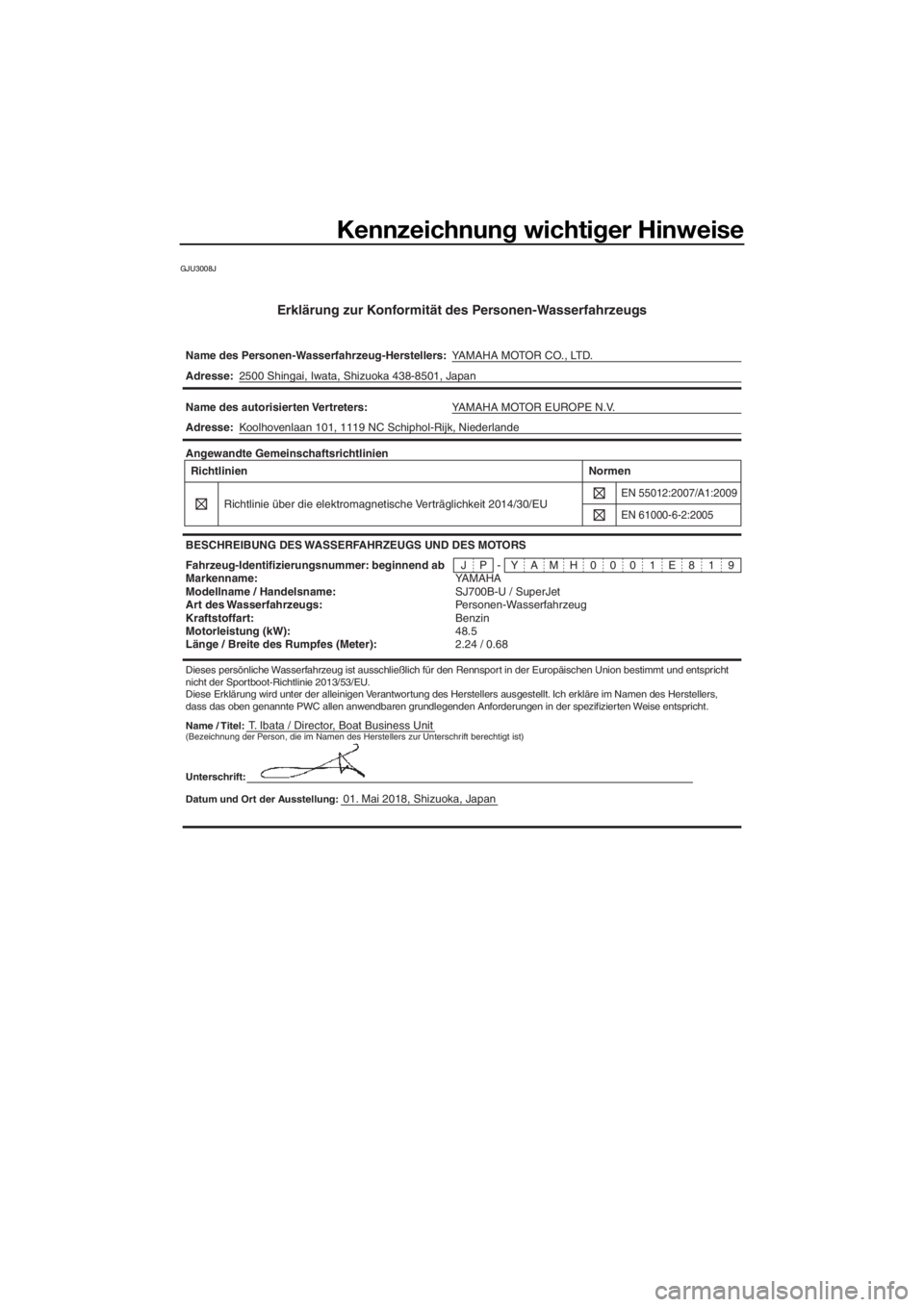

Erklärung zur Konformität des Personen-Wasserfahrzeugs
Name des Personen-Wasserfahrzeug-Herstellers:YAMAHA MOTOR CO., LTD.
Name / Titel:T. Ibata / Director, Boat Business Unit Adresse:2500 Shingai, Iwata, Shizuoka 438-8501, Japan
Name des autorisierten Vertreters:YAMAHA MOTOR EUROPE N.V.
Adresse:Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Niederlande
JP-YAMH0 0 0 1E8 1 9 Angewandte Gemeinschaftsrichtlinien
BESCHREIBUNG DES WASSERFAHRZEUGS UND DES MOTORS
Fahrzeug-Identifizierungsnummer: beginnend ab
YAMAHA Markenname:
SJ700B-U / SuperJet Modellname / Handelsname:
Personen-Wasserfahrzeug Art des Wasserfahrzeugs:
Benzin Kraftstoffart:
48.5 Motorleistung (kW):
2.24 / 0.68 Länge / Breite des Rumpfes (Meter):Richtlinien
Richtlinie über die elektromagnetische Verträglichkeit 2014/30/EU
EN 55012:2007/A1:2009
Normen
EN 61000-6-2:2005
Dieses persönliche Wasserfahrzeug ist ausschließlich für den Rennsport in der Europäischen Union bestimmt und entspricht
nicht der Sportboot-Richtlinie 2013/53/EU.
Diese Erklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. Ich erkläre im Namen des Herstellers,
dass das oben genannte PWC allen anwendbaren grundlegenden Anforderungen in der spezifizierten Weise entspricht.
(Bezeichnung der Person, die im Namen des Herstellers zur Unterschrift berechtigt ist)
Unterschrift:
Datum und Ort der Ausstellung:
01. Mai 2018, Shizuoka, Japan
UF4D75G0.book Page 1 Friday, March 16, 2018 11:18 AM
Page 4 of 86
Kennzeichnung wichtiger Hinweise
GJU30193
An den Eigentümer/Fahrer
Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch
für Bootssicherheit oder Seemannschaft.
Falls dies Ihr erstes Wasserfahrzeug bzw. das
erste Wasserfahrzeug dieser Art für Sie ist,
sollten Sie sich im Interesse Ihres Wohlbefin-
dens und Ihrer Sicherheit vor der Inbetrieb-
nahme die notwendige Kenntnis oder Praxis
aneignen. Ihr Yamaha-Händler oder Boots-
verband empfiehlt Ihnen gerne eine örtliche
Bootsschule oder einen kompetenten Fahr-
lehrer.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:
Dies ist das Sicherheitssymbol. Es wird
verwendet, um Sie vor möglichen Verlet-
zungsgefahren zu warnen. Befolgen Sie alle
Sicherheitshinweise, die neben diesem Sym-
bol genannt sind, um die Gefahr von Verlet-
zungen oder Todesfällen zu vermeiden.
WARNUNG
GWJ00072
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil
sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
ACHTUNG
GCJ00092
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden
müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS:
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
UF4D75G0.book Page 2 Friday, March 16, 2018 11:18 AM
Page 5 of 86
Kennzeichnung wichtiger Hinweise
GJU40411
Yamaha ist stets darum bemüht, seine Pro-
dukte zu verbessern, daher besteht die Mög-
lichkeit, dass Ihr Wasserfahrzeug nicht exakt
mit der Betriebsanleitung übereinstimmt. Än-
derungen der technischen Daten sind jeder-
zeit vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher bei einem
Weiterverkauf an den neuen Eigentümer wei-
tergegeben werden.
GJU30213
WaveRunner SuperJet
BETRIEBSANLEITUNG
©2018 durch Yamaha Motor Co., Ltd.
1. Ausgabe, Februar 2018
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unerlaubte
Verwendung
ohne schriftliche Genehmigung von
Yamaha Motor Co., Ltd.
ist ausdrücklich untersagt.
Gedruckt in Japan
UF4D75G0.book Page 3 Friday, March 16, 2018 11:18 AM
Page 6 of 86
Inhalt
Aufkleber verschiedener Art ............ 1
Erkennungsnummern ...................... 1
Haupt-Identifizierungsnummer
(PRI-ID) ........................................... 1
Fahrzeug-Identifizierungsnummer
(CIN) ................................................ 1
Motor-Seriennummer ......................... 1
Produktionsdatums-Aufkleber ........... 2
Wichtige Aufkleber .......................... 3
Warnaufkleber .................................... 4
Andere Aufkleber................................ 7
Informationen zur Sicherheit............ 8
Einschränkungen der Bedienung
des Wasserfahrzeugs................... 8
Fahrt-Einschränkungen ................... 9
Benutzungsbedingungen .............. 10
Empfohlene Ausrüstung ................ 12
Gefahrenquellen ............................ 13
Eigenschaften des
Wasserfahrzeugs ....................... 13
Sicherheitsregeln für das
Bootfahren ................................. 14
Fahrvergnügen mit
Verantwortung............................ 15
Beschreibung................................... 16
Wasserfahrzeug-Glossar............... 16
Lage der Hauptkomponenten ....... 17
Bedienung der
Steuerungsfunktionen .................... 19
Steuerungsfunktionen des
Wasserfahrzeugs ....................... 19
Motor-Stoppschalter ....................... 19
Motor-Quickstoppschalter .............. 19
Startschalter .................................... 19
Gashebel .......................................... 20
Steuersystem ................................... 20
Lenkmast.......................................... 20
Kraftstoffhahn................................... 21
Chokeknopf ..................................... 21Kühlwasser-Kontrollauslass ............. 22
Wasserabscheider ............................ 22
Motorüberhitzungs-Warnsystem ...... 22
Bedienung der Ausrüstung ............ 24
Ausrüstung.................................... 24
Haube ............................................... 24
Bugöse ............................................. 25
Hecköse ........................................... 25
Stausack........................................... 25
Feuerlöscher-Behälter ...................... 26
Erfordernisse bei der Bedienung
und Handhabung............................. 28
Anforderungen an Kraftstoff und
Motoröl ...................................... 28
Kraftstoff........................................... 28
Zweitaktmotoröl ............................... 29
Mischen von Kraftstoff und Öl ......... 29
Befüllen des Kraftstofftanks ............. 29
Lenzen des Bilgewassers ............. 30
Lenzen des Bilgewassers auf dem
Wasser .......................................... 30
Transport ...................................... 31
Erstmaliger Betrieb ......................... 33
Motor-Einfahrzeit .......................... 33
Routinekontrollen vor
fahrtbeginn ...................................... 34
Liste der Routinekontrollen vor
Fahrtbeginn ................................... 34
Routinekontrollen vor
Fahrtbeginn................................ 36
Routinekontrollen vor dem
Zuwasserlassen ............................ 36
Routinekontrollen nach dem
Zuwasserlassen ............................ 41
Betrieb.............................................. 42
Betreiben des Wasserfahrzeugs ... 42
Wasserfahrzeug kennen lernen ........ 42
UF4D75G0.book Page 1 Friday, March 16, 2018 11:18 AM
Page 7 of 86
Inhalt
Lernen, das Wasserfahrzeug zu
bedienen ....................................... 42
Fahrhaltungen .................................. 43
Wasserfahrzeug zu Wasser
lassen............................................ 43
Starten des Motors auf dem
Wasser .......................................... 43
Ausschalten des Motors .................. 45
Verlassen des Wasserfahrzeugs ...... 45
Bedienen des Wasserfahrzeugs....... 45
Wasserfahrzeug wenden .................. 45
Wasserfahrzeug anhalten ................. 47
Losfahren ......................................... 48
Gekentertes Wasserfahrzeug ........... 51
Aufstrandsetzen des
Wasserfahrzeugs .......................... 52
Betrieb in algenreichem
Gewässer ...................................... 52
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem
Wasser .......................................... 52
Pflege und Lagerung ....................... 53
Pflege nach dem Fahren ............... 53
Spülen der Kühlwasserkanäle .......... 53
Das Wasserfahrzeug reinigen .......... 54
Pflege der Batterie ........................... 54
Langfristige Lagerung ................... 57
Reinigen ........................................... 57
Schmierung ...................................... 57
Rostschutz ....................................... 58
Wartungsarbeiten............................ 60
Wartungsarbeiten .......................... 60
Bordwerkzeug .................................. 60
Steuerungsreibung einstellen ........... 60
Einstellen des Jetdüsenwinkels ....... 61
Tabelle der Wartungsintervalle ......... 64
Kontrollieren der Zündkerzen ........... 65
Schmierstellen.................................. 66
Kontrollieren des Kraftstofffilters...... 67
Einstellen des Chokeseilzugs ........... 67
Einstellen des Vergasers .................. 67
Technische Daten ........................... 69
Technische Daten ......................... 69
Fehlerbeseitigung ........................... 70
Fehlersuche .................................. 70
Fehlersuchtabelle ............................. 70
Notmaßnahmen ............................ 72
Jeteinlass und Flügelrad reinigen ..... 72
Starthilfebatterie verwenden ............ 73
Sicherung wechseln ......................... 74
Wasserfahrzeug abschleppen .......... 74
Untergetauchtes Wasserfahrzeug .... 75
Index................................................. 76
UF4D75G0.book Page 2 Friday, March 16, 2018 11:18 AM
Page 8 of 86
Aufkleber verschiedener Art
1
GJU36452
Erkennungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU30272Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Nähere Angaben zum Abneh-
men und Anbringen der Haube siehe Seite
24.)
MODELL:
SJ700B-U (SuperJet)
GJU36461Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer ist auf
einem Schild eingestanzt, das achtern an der
Steuerbordseite (rechts) des Rumpfes ange-
bracht ist.
GJU40641Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
UF4D75G0.book Page 1 Friday, March 16, 2018 11:18 AM
Page 9 of 86
Aufkleber verschiedener Art
2
bracht ist. (Nähere Angaben zum Abnehmen
und Anbringen der Haube siehe Seite 24.)GJU41742Produktionsdatums-Aufkleber
Dieser Aufkleber ist am Schalldämpfer ange-
bracht. (Für nähere Angaben zum Abnehmen
und Anbringen der Haube siehe Seite 24.)
1Lage der Motor-Seriennummer
1Lage des Produktionsdatums-Aufklebers
UF4D75G0.book Page 2 Friday, March 16, 2018 11:18 AM
Page 10 of 86
Aufkleber verschiedener Art
3
GJU30453
Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, wenden Sie sich an einen Yamaha-Händler.
UF4D75G0.book Page 3 Friday, March 16, 2018 11:18 AM
