3-76
ESD
GJU00679
Tr a n s p o r t
@Den Drehknopf des Kraftstoffhahns immer in
die “OFF”-Stellung drehen, wenn Sie das Was-
serfahrzeug transportieren, andernfalls könn-
te Kraftstoff in den Motor oder Motorraum
auslaufen, was eine Feuergefahr darstellen
würde.
@
Beim Transpor t des Wasserfahrzeugs auf ei-
nem Anhänger, die Zurrings durch die Bug- und
Heckösen am Anhänger befestigen.
@●Seile oder Zurrings nicht über den Sitz ent-
lang führen, da diese Kratzer auf der
Sitzoberfläche hinterlassen könnten. Wik-
keln Sie außerdem Handtücher oder Lap-
pen um Seile oder Zurrings, an Stellen, an
denen diese den Rumpf des Wasserfahr-
zeugs berühren, um Verkratzen oder Be-
schädigung zu vermeiden.
●Bevor Sie das Wasserfahrzeug auf den An-
hänger verfrachten oder es transportieren,
stellen Sie sicher, daß sich der Schalthebel
in der Vorwärtsstellung befindet, da die
Rückwärtsschleuse andernfalls auf ein Hin-
dernis stoßen und dadurch Schaden verur-
sacht werden könnte.
@
SJU00679
Tr a n s p o r t e
@Sitúe siempre la llave de paso de combustible
en la posición “OFF” cuando vaya a transpor-
tar la moto de agua, ya que de lo contrario po-
dría verterse combustible al motor o a la cá-
mara del motor, con el consiguiente riesgo de
incendio.
@
Cuando vaya a transportar la moto de agua en
un remolque, afirme las amarras a éste por los
pasacabos de proa y de popa.
@●No pase cabos o amarras sobre el asiento,
ya que podrían dejar marcas permanentes
en la superficie del mismo. Asimismo, en-
vuelva los cabos o amarras con toallas o
trapos allí donde toquen el carenado de la
moto de agua, para evitar rayarlo o dañar-
lo.
●Antes de cargar la moto de agua en el re-
molque o transportarla, sitúe la palanca del
inversor en posición de marcha avante, ya
que de lo contrario la compuerta de inver-
sión podría golpearse contra algún obstá-
culo y resultar dañada.
@
A_GU5-80-3.fm Page 76 Friday, July 14, 2000 8:38 AM

F
FJU00515
ENTRETIEN ET
PRECAUTIONS
Entreposage
................................................ 4-1
Rinçage du système de refroidissement ... 4-1
Lubrification ............................................ 4-5
Système d’alimentation ............................ 4-7
Batterie ..................................................... 4-7
Nettoyage du scooter nautique ................. 4-9
Entretien et réglages
................................ 4-11
Manuel de l’utilisateur et trousse
à outils .................................................... 4-13
Tableau d’entretien périodique .............. 4-15
Inspection du système d’alimentation .... 4-19
Inspection du système d’injection
d’huile .................................................... 4-23
Inspection du câble de direction ............ 4-25
Inspection du câble d’inversion ............. 4-25
Inspection et réglage du câble
d’accélérateur ......................................... 4-25
Inspection du mécanisme QSTS ............ 4-27
Nettoyage et réglage des bougies ........... 4-29
Points de lubrification ............................ 4-31
Réglage du câble de starter .................... 4-37
Inspection de la batterie ......................... 4-39
Réglage du carburateur .......................... 4-43
Remplacement du fusible ....................... 4-45
Purge de la pompe d’injection d’huile ... 4-45
Spécifications
............................................ 4-47
A_GU5-80_4TOC.fm Page 1 Friday, July 14, 2000 8:40 AM

ESD
4
GJU00515
WARTUNG UND
PFLEGE
Stillegung ..................................................... 4-2
Spülen des Kühlsystems ............................ 4-2
Schmierung ................................................ 4-6
Kraftstoffsystem ......................................... 4-8
Batterie ....................................................... 4-8
Das Säubern des Wasserfahrzeugs ........ 4-10
Wartung und Einstellungen ...................... 4-12
Eigentümer-/Benutzerhandbuch und
Werkzeugsatz .......................................... 4-14
Tabelle zur regelmäßigen Wartung .......... 4-16
Überprüfung des Kraftstoffsystems .......... 4-20
Überprüfung des Öleinspritzsystems ....... 4-24
Überprüfung des Steuerseilzugs .............. 4-26
Überprüfung des Schaltseilzugs .............. 4-26
Überprüfung und Einstellung des
Gasseilzugs ............................................. 4-26
Überprüfung des QSTS-Mechanismus .... 4-28
Säuberung und Einstellung der
Zündkerzen .............................................. 4-30
Schmierstellen ......................................... 4-32
Einstellung des Chokeseilzugs ................ 4-38
Überprüfung der Batterie ......................... 4-40
Einstellen des Vergasers ......................... 4-44
Auswechseln der Sicherung .................... 4-46
Ablassen der Öleinspritzpumpe ............... 4-46
Technische Daten ...................................... 4-48
SJU00515
MANTENIMIENTO Y
CUIDADOS
Almacenamiento
........................................ 4-2
Lavado del sistema de refrigeración con
agua .......................................................... 4-2
Engrase ..................................................... 4-6
Sistema de combustible ............................ 4-8
Batería ...................................................... 4-8
Limpieza de la moto de agua ................. 4-10
Mantenimiento y ajustes
......................... 4-12
Manual del propietario/piloto y juego de
herramientas ........................................... 4-14
Cuadro de mantenimiento periódico ...... 4-17
Revisión del sistema de combustible ..... 4-20
Revisión del sistema de inyección de
aceite ...................................................... 4-24
Revisión del cable de la dirección ......... 4-26
Revisión del cable del inversor .............. 4-26
Revisión y ajuste del cable del
acelerador ............................................... 4-26
Revisión del mecanismo QSTS ............. 4-28
Limpieza y ajuste de las bujías .............. 4-30
Puntos de engrase ................................... 4-32
Ajuste del cable del estárter ................... 4-38
Revisión de la batería ............................. 4-40
Ajuste del carburador ............................. 4-44
Cambio del fusible ................................. 4-46
Purga de la bomba de inyección de
aceite ...................................................... 4-46
Especificaciones
......................................... 4-49
A_GU5-80_4TOC.fm Page 2 Friday, July 14, 2000 8:40 AM

4-1
F
FJU00516a
Entreposage
@Placez toujours le robinet de carburant en po-
sition “OFF” lorsque vous entreposez le scoo-
ter nautique, faute de quoi le carburant pour-
rait s’écouler dans le moteur ou le
compartiment moteur, créant un risque d’in-
cendie.
@
L’entreposage pour des périodes prolongées,
par exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dété-
rioration. Il est conseillé de faire entretenir le
scooter par un concessionnaire Yamaha avant
l’entreposage. Toutefois, les procédures suivan-
tes peuvent être effectuées par le propriétaire.
FJU00913a

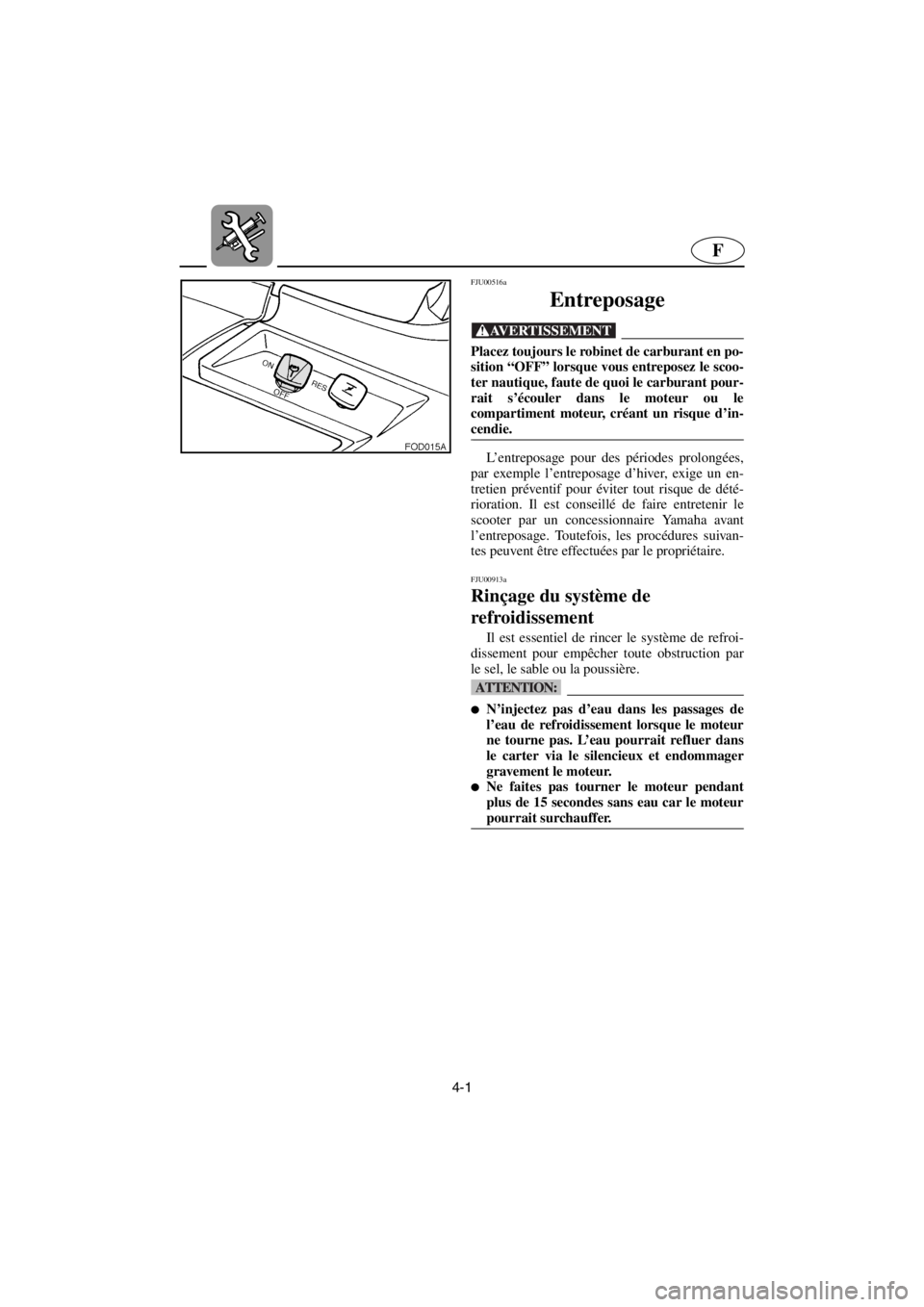

Rinçage du système de
refroidissement
Il est essentiel de rincer le système de refroi-
dissement pour empêcher toute obstruction par
le sel, le sable ou la poussière.
@●N’injectez pas d’eau dans les passages de
l’eau de refroidissement lorsque le moteur
ne tourne pas. L’eau pourrait refluer dans
le carter via le silencieux et endommager
gravement le moteur.
●Ne faites pas tourner le moteur pendant
plus de 15 secondes sans eau car le moteur
pourrait surchauffer.
@
A_GU5-80-4.fm Page 1 Friday, July 14, 2000 8:40 AM

4-2
ESD
GJU00516a
Stillegung
@Den Drehknopf des Kraftstoffhahns immer in
die “OFF”-Stellung drehen, wenn Sie das Was-
serfahrzeug stillegen, andernfalls könnte
Kraftstoff in den Motor oder Motorraum laufen
und eine Feuergefahr darstellen.
@
Stillegung über einen längeren Zeitraum, wie
zum Beispiel über den Winter, erfordert vorbeu-
gende Wartung, um das Wasserfahrzeug gegen
Verfall zu schützen. Eine War tung des Wasser-
fahrzeugs, durch einen Yamaha Ver tragshändler,
ist vor der Stillegung empfehlenswert. Jedoch
können die folgenden Verfahren durch den Besit-
zer durchgeführt werden.
GJU00913a
Spülen des Kühlsystems
Es ist wichtig, das Kühlwassersystem durchzu-
spülen, um eine Verstopfung durch Salz, Sand
oder Schmutz zu verhindern.
@●Den Kühlwasserkanälen kein Wasser zufüh-
ren, wenn der Motor nicht läuft. Das Wasser
könnte durch den Auspufftopf in das Kur-
belgehäuse gelangen und einen ernsthaf-
ten Motorschaden verursachen.
●Den Motor nicht länger als 15 Sekunden
lang ohne Wasserzufuhr laufen lassen, da
der Motor ansonsten überhitzen könnte.
@
SJU00516a
Almacenamiento
@Sitúe siempre la llave de paso de combustible
en la posición “OFF” cuando vaya a almace-
nar la moto de agua, ya que de lo contrario
podría verterse combustible al motor o a la
cámara del motor, con el consiguiente riesgo
de incendio.
@
El almacenamiento por periodos prolongados,
como por ejemplo la invernada, requiere un man-
tenimiento preventivo para impedir el deterioro.
Es aconsejable que un concesionario Yamaha
realice dicho mantenimiento preventivo antes de
proceder al almacenamiento. No obstante, el
propietario puede realizar las operaciones si-
guientes.
SJU00913a
Lavado del sistema de
refrigeración con agua
El lavado con agua del sistema de refrigera-
ción resulta esencial para evitar que se obstruya
con sal, arena o suciedad.
@●No suministre agua a los conductos de agua
de refrigeración con el motor parado. El
agua podría pasar por el silenciador al cár-
ter y provocar averías graves en el motor.
●No deje en marcha el motor durante más
de 15 segundos sin suministro de agua, ya
que el motor se podría recalentar.
@
A_GU5-80-4.fm Page 2 Friday, July 14, 2000 8:40 AM

4-3
F
1. Placez le scooter à l’horizontale sur le sol.

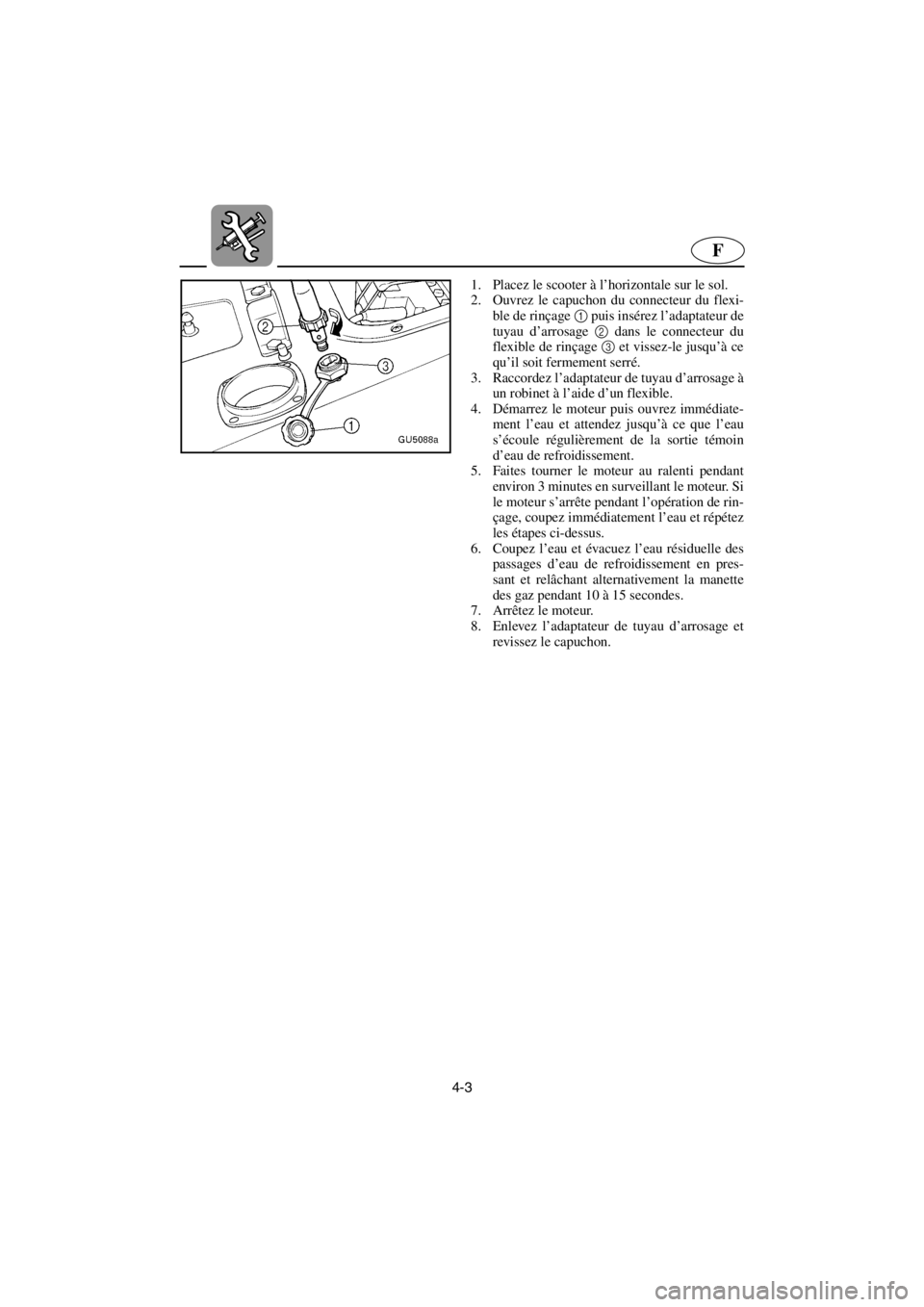

2. Ouvrez le capuchon du connecteur du flexi-
ble de rinçage 1 puis insérez l’adaptateur de
tuyau d’arrosage 2 dans le connecteur du
flexible de rinçage 3 et vissez-le jusqu’à ce
qu’il soit fermement serré.
3. Raccordez l’adaptateur de tuyau d’arrosage à
un robinet à l’aide d’un flexible.
4. Démarrez le moteur puis ouvrez immédiate-
ment l’eau et attendez jusqu’à ce que l’eau
s’écoule régulièrement de la sortie témoin
d’eau de refroidissement.
5. Faites tourner le moteur au ralenti pendant
environ 3 minutes en surveillant le moteur. Si
le moteur s’arrête pendant l’opération de rin-
çage, coupez immédiatement l’eau et répétez
les étapes ci-dessus.
6. Coupez l’eau et évacuez l’eau résiduelle des
passages d’eau de refroidissement en pres-
sant et relâchant alternativement la manette
des gaz pendant 10 à 15 secondes.
7. Arrêtez le moteur.
8. Enlevez l’adaptateur de tuyau d’arrosage et
revissez le capuchon.
A_GU5-80-4.fm Page 3 Friday, July 14, 2000 8:40 AM

4-4
ESD
1. Das Wasserfahrzeug an Land in waagrechte
Position bringen.
2. Die Verbindungskappe des Spülschlauchs
öffnen1
, und den Gartenschlauchadapter 2
an die Spülschlauchverbindung anschließen
3
und solange zudrehen, bis er fest verbun-
den ist.
3. Den Gartenschlauchadapter mittels eines
Schlauchs an einem Wasserhahn anbringen.
4. Den Motor starten und dann sofort die Was-
serzufuhr aufdrehen, bis das Wasser ununter-
brochen aus dem Kühlwasser-Kontrollstrahl-
auslaß ausströmt.
5. Den Motor ungefähr 3 Minuten lang bei Leer-
laufgeschwindigkeit laufen lassen und dabei
den Motorzustand überwachen. Falls der Mo-
tor während der Spülung stoppt, die Wasser-
zufuhr sofort abdrehen und die obigen Schrit-
te wiederholen.
6. Die Wasserzufuhr ausdrehen und dann durch
10 bis 15 Sekunden langes abwechselndes
Drücken und Loslassen des Gashebels, das
restliche Wasser aus den Kühlwasserkanälen
herauspumpen.
7. Den Motor abschalten.
8. Den Gartenschlauchadapter abnehmen und
die Kappe wieder anschrauben.1. Sitúe la moto de agua en tierra en posición
horizontal.
2. Abra el tapón del racor para la manguera de
lavado 1
y seguidamente introduzca el
adaptador de la manguera de jardinería 2
en
el racor para la manguera de lavado 3
y gí-
relo hasta que quede bien acoplado.
3. Conecte el adaptador de la manguera de jar-
dinería a un grifo de agua con una manguera.
4. Arranque el motor y abra inmediatamente el
suministro de agua hasta que ésta salga de
forma continua por el surtidor piloto del
agua de refrigeración.
5. Deje el motor al ralentí durante unos 3 minu-
tos y vigile su estado. Si el motor se para du-
rante el lavado, corte inmediatamente el su-
ministro de agua y repita los pasos
anteriores.
6. Corte el suministro de agua y seguidamente
expulse el agua que quede en los conductos
de refrigeración apretando y soltando alter-
nativamente la manilla del acelerador duran-
te 10–15 segundos.
7. Pare el motor.
8. Extraiga el adaptador para la manguera de
jardinería y fije el tapón.
A_GU5-80-4.fm Page 4 Friday, July 14, 2000 8:40 AM

4-5
F
FJU00526a
Lubrification
@Pour réduire le risque d’incendie ou d’explo-
sion:
Ne versez ou ne vaporisez jamais d’essence ou
toute autre substance autre que de l’huile à
brumiser pour moteur dans les orifices du
couvercle du silencieux du carburateur.
@
@●Veillez à refixer correctement les capu-
chons après avoir brumisé le moteur, faute
de quoi de l’eau pourrait pénétrer dans le
moteur et l’endommager.
●Ne faites jamais tourner le moteur à plein
régime ou pendant plus de 15 secondes
lorsque le scooter est hors de l’eau car le
moteur pourrait surchauffer et se gripper.
@
1. Ouvrez les capuchons du silencieux 1
en les
faisant tourner dans le sens contraire à celui
des aiguilles d’une montre.
2. Placez le scooter dans un endroit bien aéré et
démarrez le moteur.
3. En laissant le moteur tourner à un ralenti ra-
pide, vaporisez rapidement autant d’huile à
brumiser que possible dans les orifices du
couvercle du silencieux. Continuez à vapori-
ser jusqu’à ce que le moteur s’arrête (ou pen-
dant 15 secondes au maximum).
4. Revissez fermement le capuchon.
5. Déposez les bougies et versez environ une
cuillère à soupe d’huile moteur dans chaque
cylindre. Graissez les filetages des bougies et
remontez-les.
6. Lancez le moteur pendant 3 secondes.
7. Lubrifiez tous les câbles (câble d’accéléra-
teur, de starter et de direction).
8. Lubrifiez les zones du scooter spécifiées à la
section Points de lubrification à la page 4-31.
A_GU5-80-4.fm Page 5 Friday, July 14, 2000 8:40 AM

4-6
ESD
GJU00526a
Schmierung
@Um Feuer- oder Explosionsgefahr zu vermin-
dern:
Niemals Benzin oder andere Substanzen, au-
ßer Sprühöl, durch die Löcher in die Schall-
dämpferabdeckung des Vergasers sprühen
oder schütten.
@
@●Sicherstellen, daß die Kappen wieder fest
zugeschraubt sind, nachdem Sie den Motor
besprüht haben. Andernfalls könnte Was-
ser in den Motor eindringen und Schaden
verursachen.
●Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang laufen lassen, während
das Wasserfahrzeug an Land ist, da der Mo-
tor andernfalls überhitzen und/oder sich
festfressen könnte.
@
1. Die Schalldämpferkappen 1
am Schalldämp-
fer durch Drehen entgegen dem Uhrzeiger-
sinn öffnen.
2. Den Motor starten, während das Wasserfahr-
zeug sich in einem gut belüfteten Bereich be-
findet.
3. Während der Motor bei hoher Leerlaufdreh-
zahl läuft, schnell soviel Sprühöl wie möglich
durch die Löcher in der Schalldämpferabdek-
kung sprühen. Solange sprühen, bis der Motor
abwürgt (oder maximal 15 Sekunden lang).
4. Die Kappe wieder gut befestigen.
5. Die Zündkerzen ausbauen und ungefähr ei-
nen Eßlöffel Motoröl in jeden Zylinder gießen.
Die Zündkerzengewinde schmieren und die
Zündkerzen wieder einbauen.
6. Den Motor 3 Sekunden lang anlassen.
7. Alle Seilzüge, wie Gas-, Choke- und Steuer-
seilzug schmieren.
8. Schmieren Sie die Bereiche des Wasserfahr-
zeugs wie sie unter “Schmierstellen” auf der
Seite 4-32 angegeben sind.
SJU00526a
Engrase
@Para reducir el riesgo de incendio o explosión:
No vierta ni rocíe gasolina ni ninguna otra
substancia salvo aceite para nebulizar moto-
res por los orificios de la tapa del silenciador
del carburador.
@
@●No olvide colocar de nuevo los tapones bien
apretados después de nebulizar el motor.
De lo contrario podría penetrar agua en el
motor y provocar una avería.
●No haga funcionar el motor a todo gas o
durante más de 15 segundos con la moto de
agua en tierra, ya que de lo contrario el
motor se podría recalentar y/o averiar.
@
1. Abra los tapones del silenciador 1
girándo-
los en el sentido contrario al de las agujas del
reloj.
2. Arranque el motor con la moto de agua en un
lugar bien ventilado.
3. Con el motor al ralentí alto, rocíe rápidamen-
te tanto aceite nebulizador como pueda a tra-
vés de los orificios de la tapa del silenciador.
Siga rociando hasta que el motor se cale (o
durante un máximo de 15 segundos).
4. Coloque el tapón bien apretado.
5. Desmonte las bujías y vierta aproximada-
mente una cucharada sopera de aceite de mo-
tor en cada cilindro. Aplique grasa a las ros-
cas de las bujías y móntelas.
6. Haga girar el motor durante 3 segundos.
7. Engrase los cables del acelerador, del estárter
y de la dirección.
8. Engrase los puntos de la moto de agua espe-
cificados en la página 4-32.
A_GU5-80-4.fm Page 6 Friday, July 14, 2000 8:40 AM

4-7
F
FJU00946
Système d’alimentation
Il est indispensable de vidanger le système
d’alimentation pour éviter l’accumulation de
vernis et autres dépôts nocifs qui se créent lors-
que l’essence stagne pendant une période pro-
longée.
@L’essence est un produit hautement inflam-
mable et explosif. Un incendie ou une explo-
sion peuvent provoquer de graves blessures,
voire la mort. Coupez le moteur. Faites le
plein dans un endroit bien aéré, à l’écart de
toute source de flammes ou d’étincelles. Ne
fumez pas. Evitez de renverser de l’essence.
Essuyez immédiatement les coulées d’essence.
@
Pour vidanger le système d’alimentation:
1. Placez le robinet de carburant sur la position
“OFF”.
2. Vidangez le réservoir de carburant à l’aide
d’un siphon.
FJU00530
Batterie
Lorsque vous ne comptez pas utiliser le scoo-
ter pendant un mois ou plus, déposez la batterie
et entreposez-la dans un endroit frais et sombre.
Nettoyez le boîtier de la batterie à l’aide d’eau
claire. Nettoyez les bornes de la batterie. Appli-
quez une graisse diélectrique ou du pétrolatum
sur les bornes de la batterie et tous les câbles de
batterie non isolés.
Si la batterie doit être entreposée pour de plus
longues périodes, contrôlez la densité de l’élec-
trolyte au moins une fois par mois et rechargez la
batterie si nécessaire.
Densité: 1,28 at 20 °C (68 °F)
A_GU5-80-4.fm Page 7 Friday, July 14, 2000 8:40 AM
