YAMAHA SUV 1200 2001 Manuale de Empleo (in Spanish)

2-8
ESD
GJU00328
Bedienung der Kontrollen
und anderer Funktionen
GJU00335a
Rücksitz
Um den Rücksitz auszubauen:
Die Lasche im Rücksitz nach oben ziehen 1
und dann den Sitz abziehen.
Um den Rücksitz wieder einzubauen:
Die Vorsprünge auf dem vorderen Teil des Sit-
zes in die Streben auf dem Deck einfügen und
dann den hinteren Teil des Sitzes nach unten
drücken, um ihn einrasten zu lassen.
SJU00328
Utilización de los mandos y
otras funciones
SJU00335a
Asiento trasero
Para desmontar el asiento trasero:
Levante el cierre del asiento trasero 1
y ex-
traiga el asiento.
Para montar el asiento trasero:
Inserte los salientes de la parte delantera del
asiento en los soportes de la cubierta y empuje el
asiento hacia abajo para fijarlo firmemente
A_GU5-80-2.fm Page 8 Friday, July 14, 2000 8:35 AM

2-9
F
FJU00714

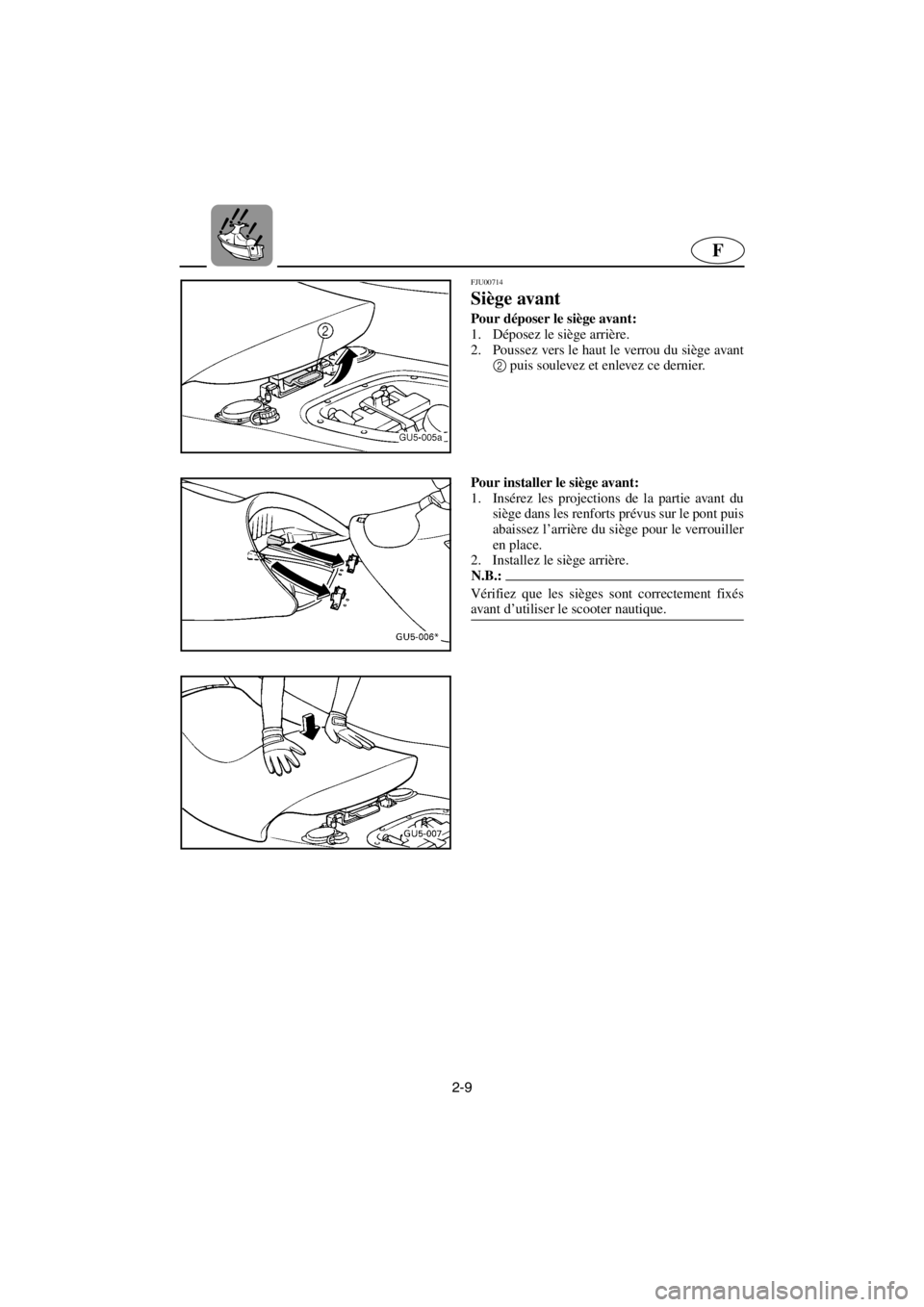

Siège avant
Pour déposer le siège avant:
1. Déposez le siège arrière.
2. Poussez vers le haut le verrou du siège avant
2
puis soulevez et enlevez ce dernier.
Pour installer le siège avant:
1. Insérez les projections de la partie avant du
siège dans les renforts prévus sur le pont puis
abaissez l’arrière du siège pour le verrouiller
en place.
2. Installez le siège arrière.
N.B.:@Vérifiez que les sièges sont correctement fixés
avant d’utiliser le scooter nautique.
@
A_GU5-80-2.fm Page 9 Friday, July 14, 2000 8:35 AM

2-10
ESD
GJU00714
Frontsitz
Um den Frontsitz auszubauen:
1. Den Rücksitz ausbauen.
2. Die Frontsitzlasche nach oben ziehen 2
und
dann den Sitz abziehen.
Um den Frontsitz einzubauen:
1. Die Vorsprünge am vorderen Teil des Sitzes in
die Streben auf dem Deck einfügen und dann
den hinteren Teil des Sitzes nach unten drük-
ken, um ihn einrasten zu lassen.
2. Den Rücksitz einbauen.
HINWEIS:@Sicherstellen, daß die Sitze gut befestigt sind, be-
vor Sie das Wasserfahrzeug in Betrieb nehmen.
@
SJU00714
Asiento delantero
Para desmontar el asiento delantero:
1. Desmonte el asiento trasero.
2. Levante el cierre del asiento delantero 2
y
extraiga el asiento.
Para montar el asiento delantero:
1. Inserte los salientes de la parte delantera del
asiento en los soportes de la cubierta y em-
puje el asiento hacia abajo para fijarlo.
2. Monte el asiento trasero.
NOTA:@Verifique que los asientos queden firmemente
sujetos antes de utilizar la moto de agua.
@
A_GU5-80-2.fm Page 10 Friday, July 14, 2000 8:35 AM

2-11
F
FJU00703

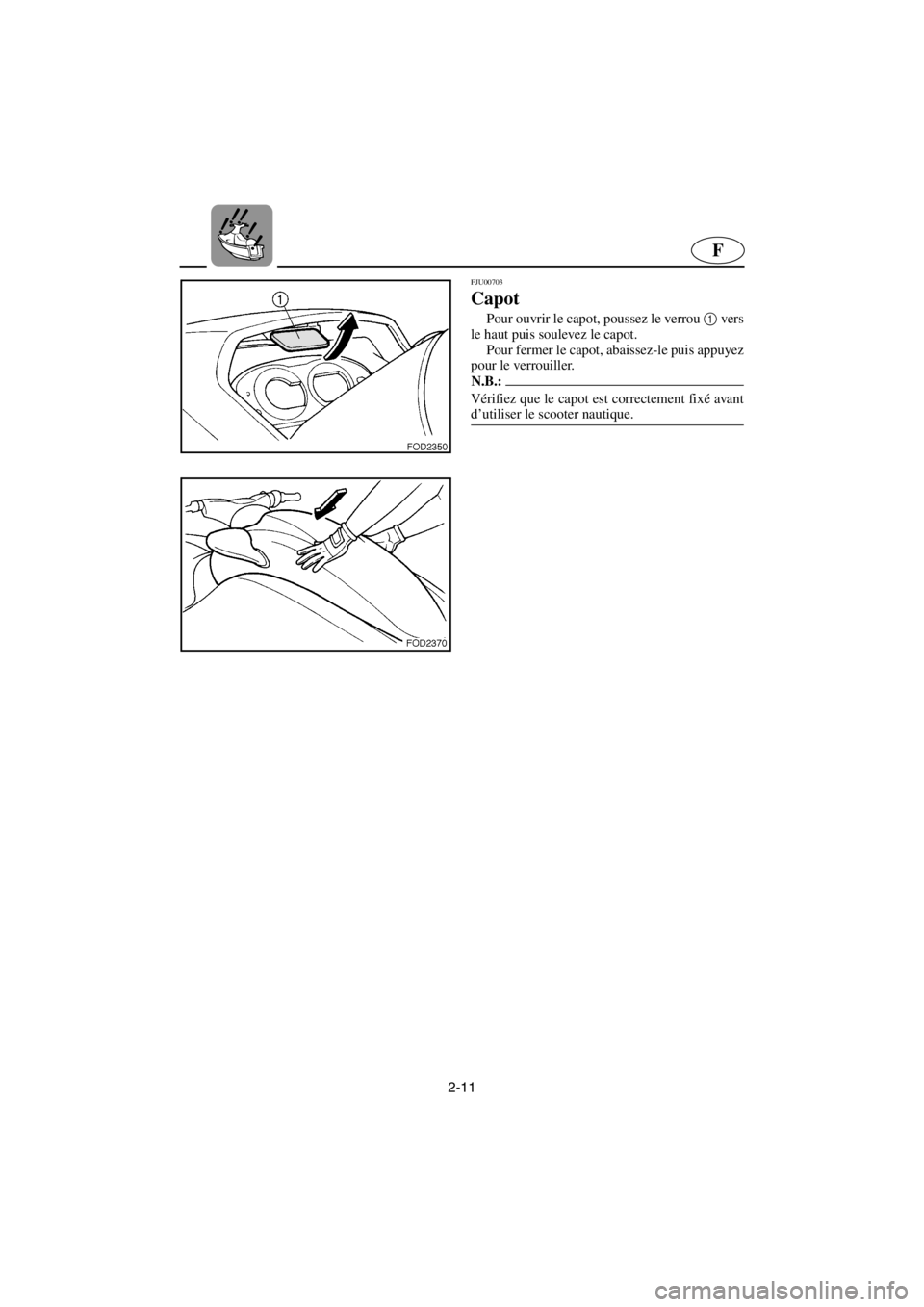

Capot
Pour ouvrir le capot, poussez le verrou 1
vers
le haut puis soulevez le capot.
Pour fermer le capot, abaissez-le puis appuyez
pour le verrouiller.
N.B.:@Vérifiez que le capot est correctement fixé avant
d’utiliser le scooter nautique.
@
A_GU5-80-2.fm Page 11 Friday, July 14, 2000 8:35 AM

2-12
ESD
GJU00703
Haube
Um die Haube zu öffnen, die Lasche nach
oben ziehen 1
und dann die Haube anheben.
Um die Haube zu schließen, diese nach unten
drücken, um sie einrasten zu lassen.
HINWEIS:@Sicherstellen, daß die Haube gut geschlossen ist,
bevor Sie das Wasserfahrzeug in Betrieb neh-
men.
@
SJU00703
Ta p a
Para abrir la tapa, levante el cierre 1
y segui-
damente levante la tapa.
Para cerrar la tapa, presiónela hacia abajo para
fijarla.
NOTA:@Verifique que la tapa esté firmemente sujeta an-
tes de utilizar la moto de agua.
@
A_GU5-80-2.fm Page 12 Friday, July 14, 2000 8:35 AM

2-13
F
FJU00347

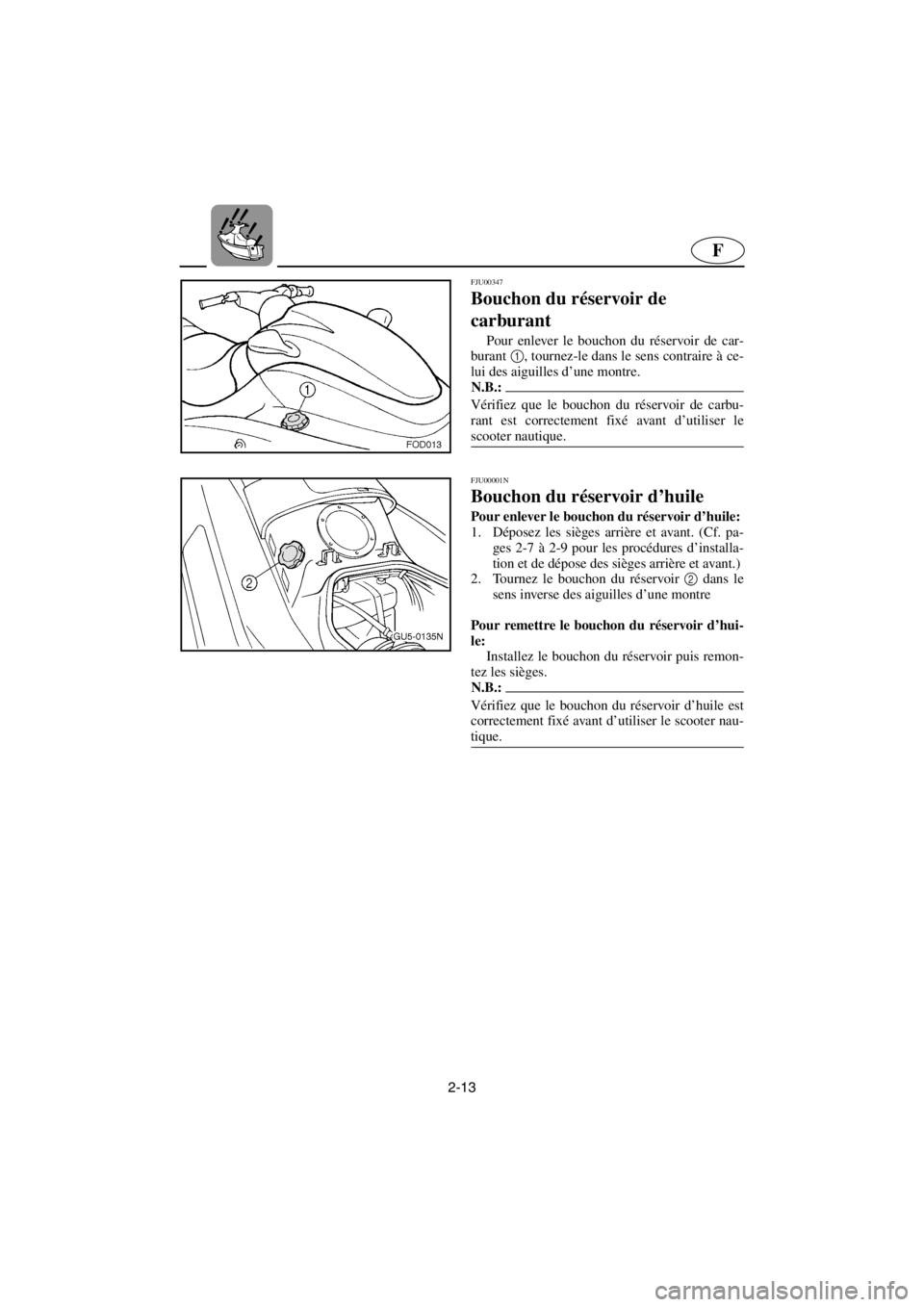

Bouchon du réservoir de
carburant
Pour enlever le bouchon du réservoir de car-
burant 1
, tournez-le dans le sens contraire à ce-
lui des aiguilles d’une montre.
N.B.:@Vérifiez que le bouchon du réservoir de carbu-
rant est correctement fixé avant d’utiliser le
scooter nautique.
@
FJU00001N
Bouchon du réservoir d’huile
Pour enlever le bouchon du réservoir d’huile:
1. Déposez les sièges arrière et avant. (Cf. pa-
ges 2-7 à 2-9 pour les procédures d’installa-
tion et de dépose des sièges arrière et avant.)
2. Tournez le bouchon du réservoir 2
dans le
sens inverse des aiguilles d’une montre
Pour remettre le bouchon du réservoir d’hui-
le:
Installez le bouchon du réservoir puis remon-
tez les sièges.
N.B.:@Vérifiez que le bouchon du réservoir d’huile est
correctement fixé avant d’utiliser le scooter nau-
tique.
@
A_GU5-80-2.fm Page 13 Friday, July 14, 2000 8:35 AM

2-14
ESD
GJU00347
Kraftstoff-Tankdeckel
Um den Kraftstoff-Tankdeckel abzunehmen 1
,
diesen entgegen dem Uhrzeigersinn drehen.
HINWEIS:@Sicherstellen, daß der Kraftstoff-Tankdeckel gut
verschlossen ist, bevor Sie das Wasserfahrzeug
in Betrieb nehmen.
@
GJU00001N
Öl-Tankdeckel
Um den Öl-Tankdeckel abzunehmen:
1. Den Rück- und Frontsitz ausbauen. (Siehe
Seiten 2-8 bis 2-10 zum Einbau- und Ausbau-
verfahren für den Rück- und Frontsitz.)
2. Den Tankdeckel 2
entgegen dem Uhrzeiger-
sinn drehen.
Um den Öl-Tankdeckel anzubringen:
Den Tankdeckel anbringen und dann die Sitze
wieder einbauen.
HINWEIS:@Sicherstellen, daß der Öl-Tankdeckel gut ver-
schlossen ist, bevor Sie das Wasserfahrzeug in
Betrieb nehmen.
@
SJU00347
Tapón de llenado del depósito de
combustible
Para quitar el tapón de llenado del depósito de
combustible 1
gírelo en el sentido contrario al
de las agujas del reloj.
NOTA:@Verifique que el tapón de llenado del depósito de
combustible quede firmemente sujeto antes de
utilizar la moto de agua.
@
SJU00001N
Tapón de llenado del depósito de
aceite
Para quitar el tapón de llenado del depósito
de aceite:
1. Desmonte los asientos trasero y delantero.
(Ver en las páginas 2-8 a 2-10 las instruccio-
nes para desmontar y montar los asientos de-
lantero y trasero.)
2. Gire el tapón de llenado 2
en el sentido con-
trario al de las agujas del reloj.
Para colocar el tapón de llenado del depósito
de aceite:
Coloque el tapón de llenado y seguidamente
monte los asientos.
NOTA:@Verifique que el tapón de llenado del depósito de
aceite quede firmemente sujeto antes de utilizar
la moto de agua.
@
A_GU5-80-2.fm Page 14 Friday, July 14, 2000 8:35 AM

2-15
F
FJU00704

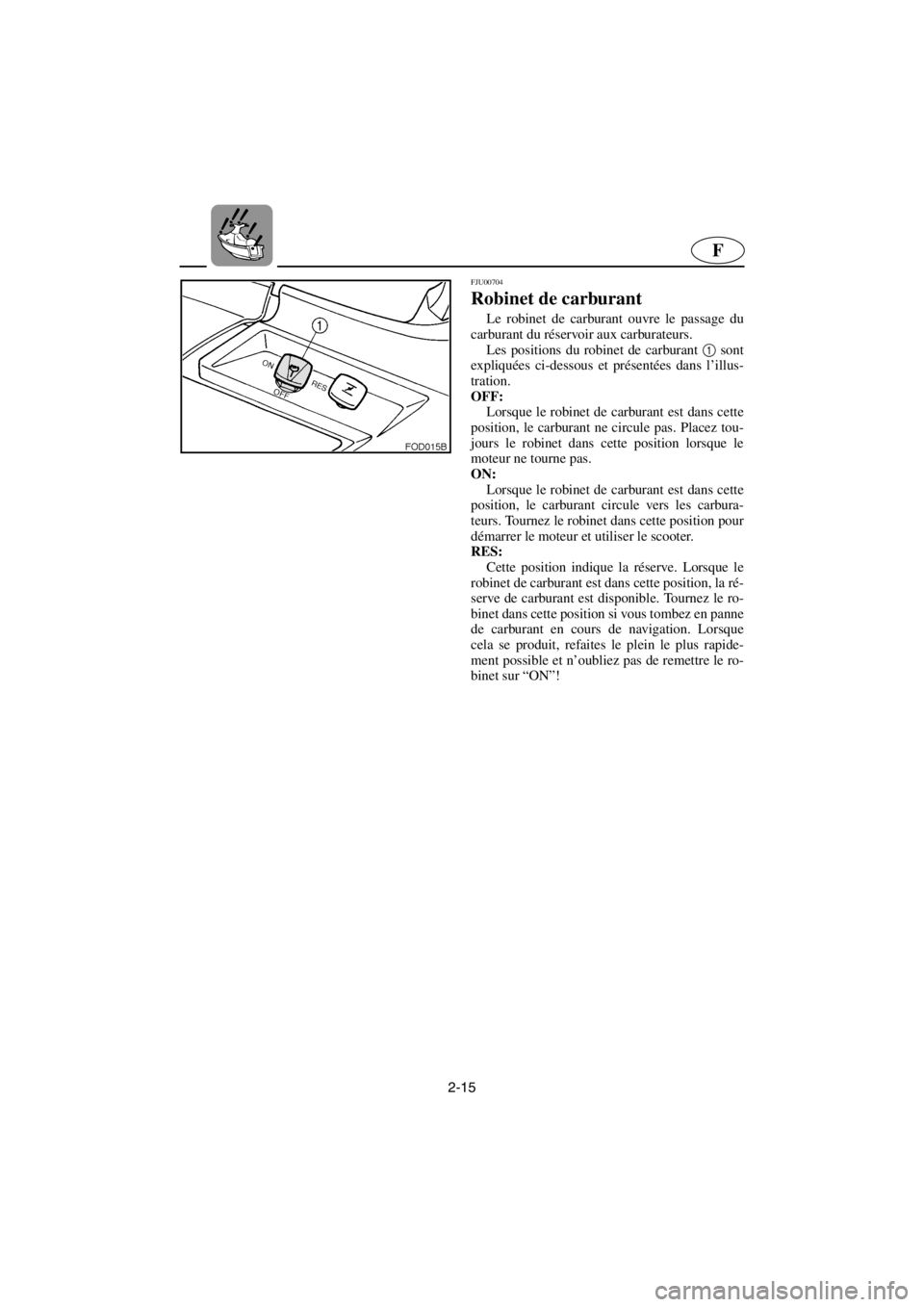

Robinet de carburant
Le robinet de carburant ouvre le passage du
carburant du réservoir aux carburateurs.
Les positions du robinet de carburant 1
sont
expliquées ci-dessous et présentées dans l’illus-
tration.
OFF:
Lorsque le robinet de carburant est dans cette
position, le carburant ne circule pas. Placez tou-
jours le robinet dans cette position lorsque le
moteur ne tourne pas.
ON:
Lorsque le robinet de carburant est dans cette
position, le carburant circule vers les carbura-
teurs. Tournez le robinet dans cette position pour
démarrer le moteur et utiliser le scooter.
RES:
Cette position indique la réserve. Lorsque le
robinet de carburant est dans cette position, la ré-
serve de carburant est disponible. Tournez le ro-
binet dans cette position si vous tombez en panne
de carburant en cours de navigation. Lorsque
cela se produit, refaites le plein le plus rapide-
ment possible et n’oubliez pas de remettre le ro-
binet sur “ON”!
A_GU5-80-2.fm Page 15 Friday, July 14, 2000 8:35 AM

2-16
ESD
GJU00704
Drehknopf des Kraftstoffhahns
Der Kraftstoffhahn führt Kraftstoff vom Kraft-
stofftank zu den Vergasern.
Die Stellungen des Drehknopfs des Kraftstoff-
hahns 1
sind im Folgenden erklärt und in der Ab-
bildung dargestellt.
OFF:
Wenn sich der Drehknopf des Kraftstoffhahns
in dieser Stellung befindet, ist der Kraftstoffluß un-
terbrochen. Den Drehknopf des Kraftstoffhahns
immer in diese Stellung drehen, wenn der Motor
stillsteht.
ON:
Wenn sich der Drehknopf des Kraftstoffhahns
in dieser Stellung befindet, fließt Kraftstoff zu den
Vergasern. Den Drehknopf des Kraftstoffhahns
beim Starten des Motors und beim Betreiben des
Wasserfahrzeugs in diese Stellung drehen.
RES:
Dies zeigt Reserve an. Wenn sich der Dreh-
knopf des Kraftstoffhahns in dieser Stellung befin-
det, wird die Kraftstoffreserve verwendet. Den
Drehknopf des Kraftstoffhahns in diese Stellung
drehen, wenn Ihnen während des Betriebs des
Wasserfahrzeugs der Kraftstoff ausgeht. Tritt die-
ser Umstand auf, tanken Sie so bald wie möglich
und stellen Sie sicher, daß Sie den Drehknopf des
Kraftstoffhahns auf “ON” zurückdrehen!
SJU00704
Llave de paso de combustible
La llave de paso de combustible suministra
combustible del depósito a los carburadores.
Las posiciones de la llave de paso de combus-
tible 1
se explican a continuación y se muestran
en la ilustración.
OFF:
Con la llave de paso en esta posición, el com-
bustible no circula. Gire siempre la llave de paso
a esta posición cuando el motor esté parado.
ON:
Con la llave de paso en esta posición, el com-
bustible pasa a los carburadores. Gire la llave de
paso a esta posición para arrancar el motor y uti-
lizar la moto de agua.
RES:
Indica reserva. Con la llave de paso en esta
posición queda disponible la reserva de combus-
tible. Gire la llave de paso a esta posición si se
queda sin combustible mientras utiliza la moto
de agua. En ese caso, ¡reposte lo antes posible y
no olvide girar de nuevo la llave de paso de com-
bustible a la posición “ON”!
A_GU5-80-2.fm Page 16 Friday, July 14, 2000 8:35 AM

2-17
F
FJU00705

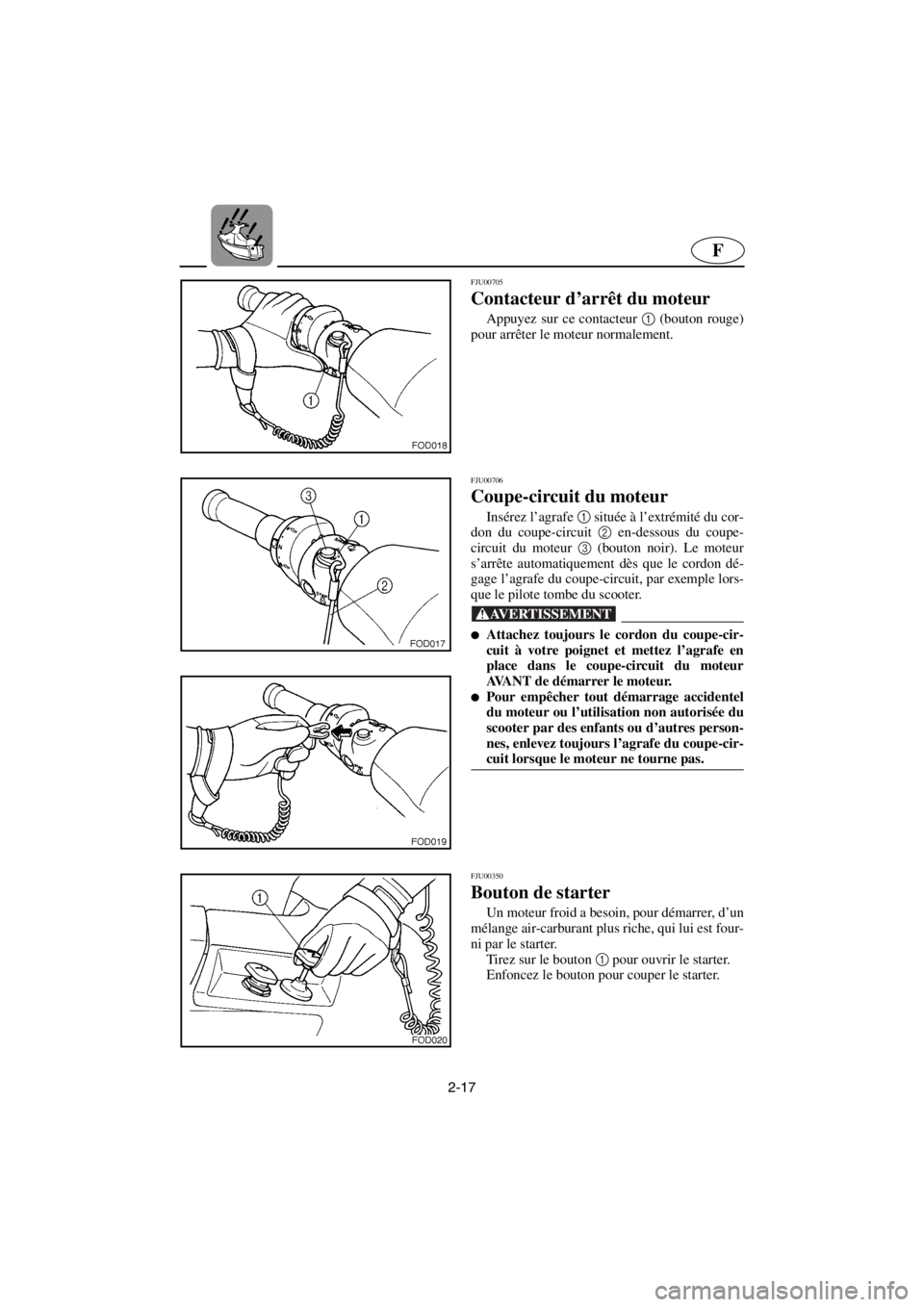

Contacteur d’arrêt du moteur
Appuyez sur ce contacteur 1
(bouton rouge)
pour arrêter le moteur normalement.
FJU00706
Coupe-circuit du moteur
Insérez l’agrafe 1
située à l’extrémité du cor-
don du coupe-circuit 2
en-dessous du coupe-
circuit du moteur 3
(bouton noir). Le moteur
s’arrête automatiquement dès que le cordon dé-
gage l’agrafe du coupe-circuit, par exemple lors-
que le pilote tombe du scooter.
@●Attachez toujours le cordon du coupe-cir-
cuit à votre poignet et mettez l’agrafe en
place dans le coupe-circuit du moteur
AVANT de démarrer le moteur.
●Pour empêcher tout démarrage accidentel
du moteur ou l’utilisation non autorisée du
scooter par des enfants ou d’autres person-
nes, enlevez toujours l’agrafe du coupe-cir-
cuit lorsque le moteur ne tourne pas.
@
FJU00350
Bouton de starter
Un moteur froid a besoin, pour démarrer, d’un
mélange air-carburant plus riche, qui lui est four-
ni par le starter.
Tirez sur le bouton 1
pour ouvrir le starter.
Enfoncez le bouton pour couper le starter.
A_GU5-80-2.fm Page 17 Friday, July 14, 2000 8:35 AM
