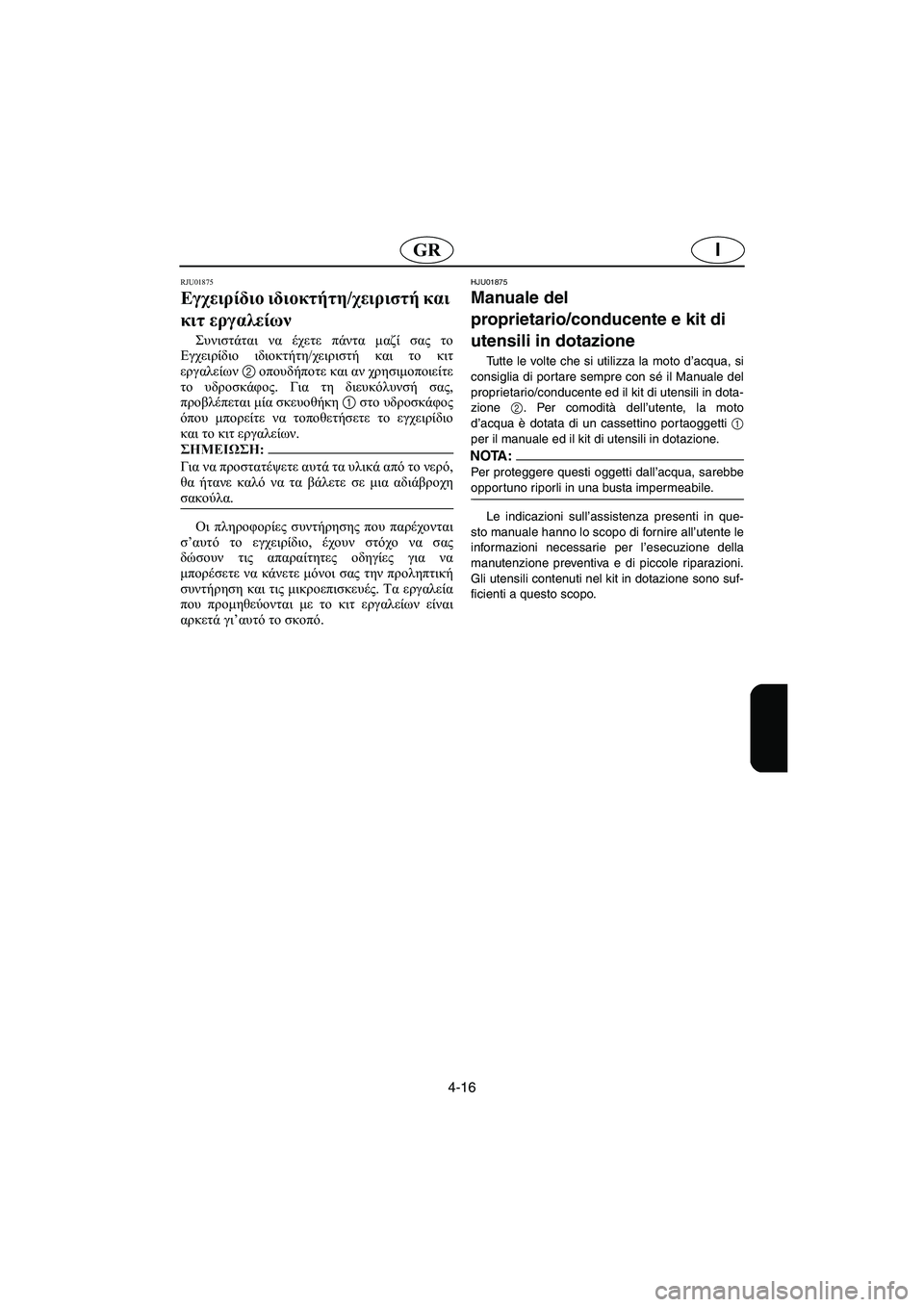

Εγχειρίδιο ιδιοκτήτη/χειριστή και
κιτ εργαλείων
Συνιστάται να έχετε πάντα μαζί σας το
Εγχειρίδιο ιδιοκτήτη/χειριστή και το κιτ
εργαλείων 2 οπουδήποτε και αν χρησιμοποιείτε
το υδροσκάφος. Για τη διευκόλυνσή σας,
προβλέπεται μία σκευοθήκη 1 στο υδροσκάφος
όπου μπορείτε να τοποθετήσετε το εγχειρίδιο
και το κιτ εργαλείων.
@ Για να προστατέψετε αυτά τα υλικά από το νερό,
θα ήτανε καλό να τα βάλετε σε μια αδιάβροχη
σακούλα.
@
Οι πληροφορίες συντήρησης που παρέχονται
σ’αυτό το εγχειρίδιο, έχουν στόχο να σας
δώσουν τις απαραίτητες οδηγίες για να
μπορέσετε να κάνετε μόνοι σας την προληπτική
συντήρηση και τις μικροεπισκευές. Τα εργαλεία
που προμηθεύονται με το κιτ εργαλείων είναι
αρκετά γι’αυτό το σκοπό.
HJU01875
Manuale del
proprietario/conducente e kit di
utensili in dotazione
Tutte le volte che si utilizza la moto d’acqua, si
consiglia di portare sempre con sé il Manuale del
proprietario/conducente ed il kit di utensili in dota-
zione
2. Per comodità dell’utente, la moto
d’acqua è dotata di un cassettino portaoggetti 1
per il manuale ed il kit di utensili in dotazione.
NOTA:@ Per proteggere questi oggetti dall’acqua, sarebbe
opportuno riporli in una busta impermeabile.
@
Le indicazioni sull’assistenza presenti in que-
sto manuale hanno lo scopo di fornire all’utente le
informazioni necessarie per l’esecuzione della
manutenzione preventiva e di piccole riparazioni.
Gli utensili contenuti nel kit in dotazione sono suf-
ficienti a questo scopo.
UGU582B0.book Page 16 Thursday, August 29, 2002 2:47 PM

4-17
P
PJU01355

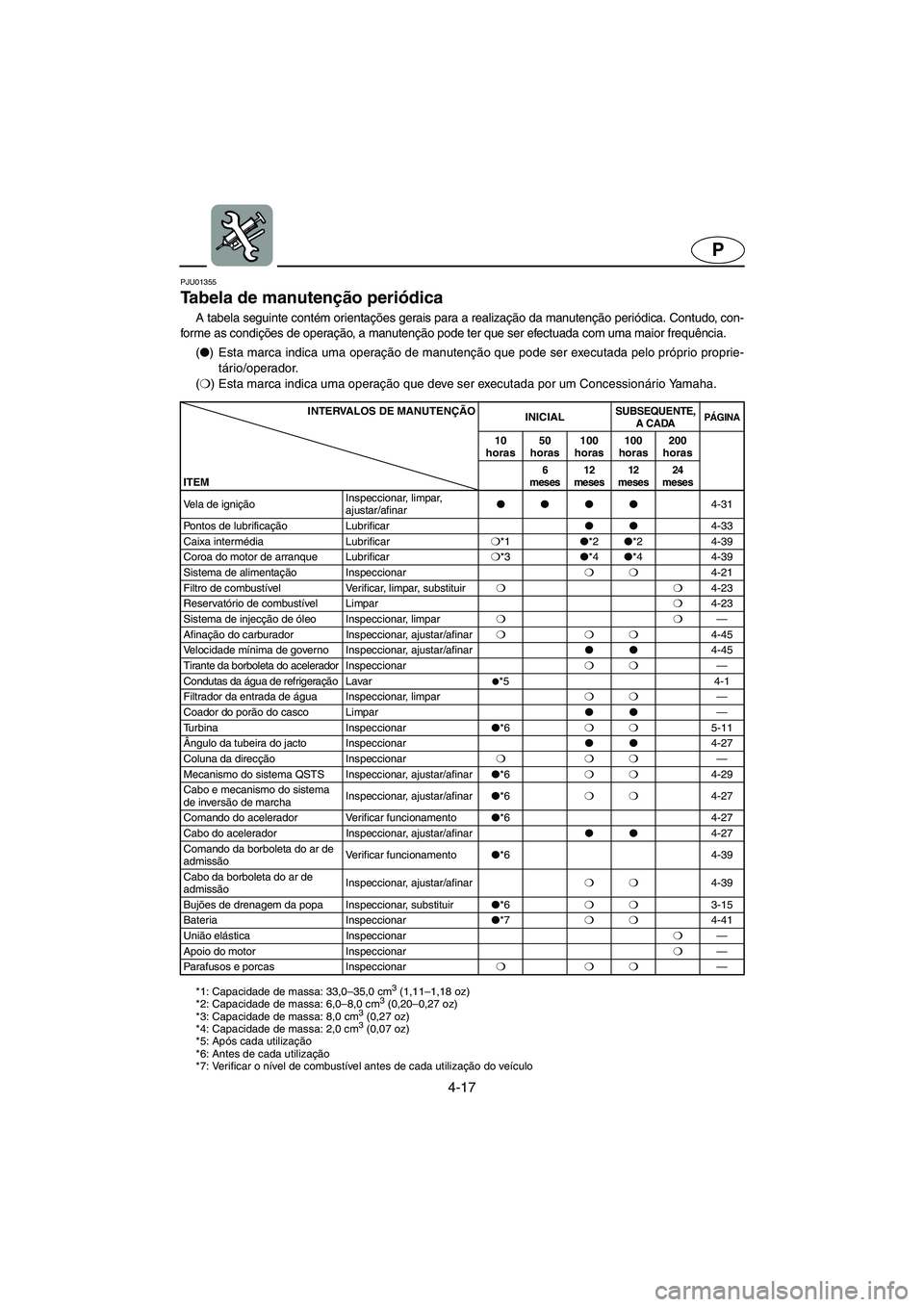

Tabela de manutenção periódica
A tabela seguinte contém orientações gerais para a realização da manutenção periódica. Contudo, con-
forme as condições de operação, a manu tenção pode ter que ser efectuada com uma maior frequência.
PMC-GM67PPMC-F0P7P(

) Esta marca indica uma operação de manutenção que pode ser executada pelo próprio proprie-
tário/operador.
(❍
) Esta marca indica uma operação que deve ser executada por um Concessionário Yamaha.
INTERVALOS DE MANUTENÇÃO
INICIALSUBSEQUENTE,
A CADAPÁGINA
10
horas50
horas100
horas100
horas200
horas
ITEM
6
meses12
meses12
meses24
meses
Vela de igniçãoInspeccionar, limpar,
ajustar/afinar




4-31
Pontos de lubrificaçãoLubrificar


4-33
Caixa intermédia Lubrificar❍
*1

*2

*2 4-39
Coroa do motor de arranque Lubrificar❍
*3

*4

*4 4-39
Sistema de alimentação Inspeccionar❍❍
4-21
Filtro de combustível Verificar, limpar, substituir❍❍
4-23
Reservatório de combustível Limpar❍
4-23
Sistema de injecção de óleo Inspeccionar, limpar❍❍
—
Afinação do carburador Inspeccionar, ajustar/afinar❍❍❍
4-45
Velocidade mínima de governo Inspeccionar, ajustar/afinar


4-45
Tirante da borboleta do acelerador Inspeccionar❍❍
—
Condutas da água de refrigeraçãoLavar

*5 4-1
Filtrador da entrada de água Inspeccionar, limpar❍❍
—
Coador do porão do casco Limpar


—
Turbina Inspeccionar

*6❍❍
5-11
Ângulo da tubeira do jacto Inspeccionar


4-27
Coluna da direcção Inspeccionar❍❍❍
—
Mecanismo do sistema QSTS Inspeccionar, ajustar/afinar

*6❍❍
4-29
Cabo e mecanismo do sistema
de inversão de marchaInspeccionar, ajustar/afinar

*6❍❍
4-27
Comando do acelerador Verificar funcionamento

*6 4-27
Cabo do acelerador Inspeccionar, ajustar/afinar


4-27
Comando da borboleta do ar de
admissãoVerificar funcionamento

*6 4-39
Cabo da borboleta do ar de
admissãoInspeccionar, ajustar/afinar❍❍
4-39
Bujões de drenagem da popa Inspeccionar, substituir

*6❍❍
3-15
Bateria Inspeccionar

*7❍❍
4-41
União elástica Inspeccionar❍
—
Apoio do motor Inspeccionar❍
—
Parafusos e porcas Inspeccionar❍❍❍
—
*1: Capacidade de massa: 33,0–35,0 cm
3 (1,11–1,18 oz)
*2: Capacidade de massa: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Capacidade de massa: 8,0 cm3 (0,27 oz)
*4: Capacidade de massa: 2,0 cm3 (0,07 oz)
*5: Após cada utilização
*6: Antes de cada utilização
*7: Verificar o nível de combustível antes de cada utilização do veículo
UGU582B0.book Page 17 Thursday, August 29, 2002 2:47 PM

4-18
GR
RJU01355

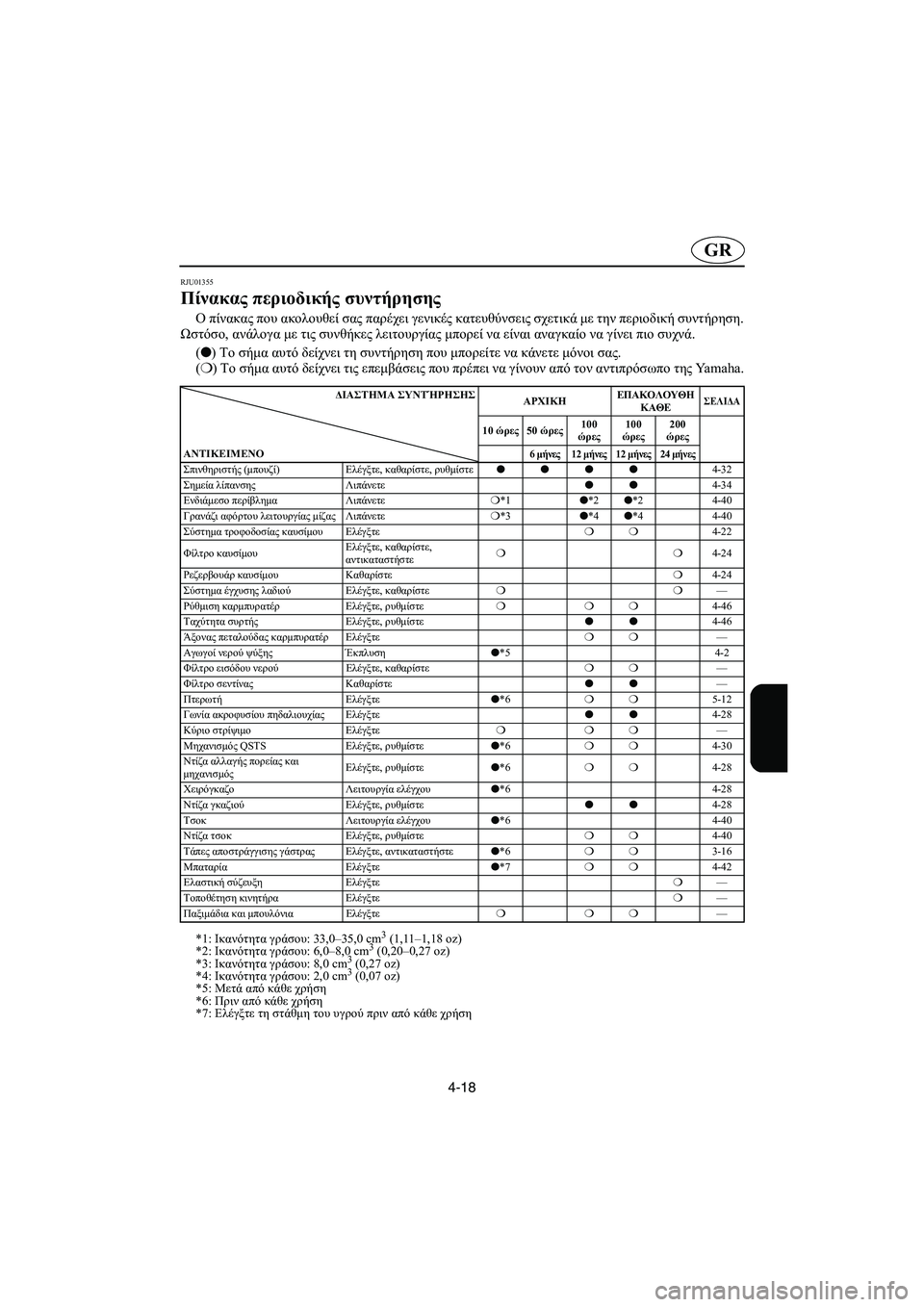

Πίνακας περιοδικής συντήρησης
Ο πίνακας που ακολουθεί σας παρέχει γενικές κατευθύνσεις σχετικά με την περιοδική συντήρηση.
Ωστόσο, ανάλογα με τις συνθήκες λειτουργίας μπορεί να είναι αναγκαίο να γίνει πιο συχνά.
PMC-GM67RPMC-F0P7R(
) Το σήμα αυτό δείχνει τη συντήρηση που μπορείτε να κάνετε μόνοι σας.
(❍) Το σήμα αυτό δείχνει τις επεμβάσεις που πρέπει να γίνουν από τον αντιπρόσωπο της Ya m a h a .
ΔΙΑΣΤΗΜΑ ΣΥΝΤΉΡΗΣΗΣ
ΑΡΧΙΚΗΕΠΑΚΟΛΟΥΘΗ
ΚAΘΕΣΕΛΙΔΑ
10 ώρες50 ώρες100
ώρες100
ώρες200
ώρες
ΑΝΤΙΚΕΙΜΕΝΟ
6 μήνες 12 μήνες 12 μήνες24 μήνεςΣπινθηριστής (μπουζί)Ελέγξτε, καθαρίστε, ρυθμίστε



4-32
Σημεία λίπανσης Λιπάνετε

4-34
Ενδιάμεσο περίβλημα Λιπάνετε❍*1
*2
*2 4-40
Γρανάζι αφόρτου λειτουργίας μίζας Λιπάνετε❍*3
*4
*4 4-40
Σύστημα τροφοδοσίας καυσίμου Ελέγξτε❍❍4-22
Φίλτρο καυσίμουΕλέγξτε, καθαρίστε,
αντικαταστήστε❍❍4-24
Ρεζερβουάρ καυσίμου Καθαρίστε❍4-24
Σύστημα έγχυσης λαδιού Ελέγξτε, καθαρίστε❍❍—
Ρύθμιση καρμπυρατέρ Ελέγξτε, ρυθμίστε❍❍❍4-46
Ταχύτητα συρτής Ελέγξτε, ρυθμίστε

4-46
Άξονας πεταλούδας καρμπυρατέρ Ελέγξτε❍❍—
Αγωγοί νερού ψύξης Έκπλυση
*5 4-2
Φίλτρο εισόδου νερού Ελέγξτε, καθαρίστε❍❍—
Φίλτρο σεντίνας Καθαρίστε

—
Πτερωτή Ελέγξτε
*6❍❍5-12
Γωνία ακροφυσίου πηδαλιουχίας Ελέγξτε

4-28
Κύριο στρίψιμο Ελέγξτε❍❍❍—
Μηχανισμός QSTSΕλέγξτε, ρυθμίστε
*6❍❍4-30
Ντίζα αλλαγής πορείας και
μηχανισμόςΕλέγξτε, ρυθμίστε
*6❍❍4-28
Χειρόγκαζο Λειτουργία ελέγχου
*6 4-28
Ντίζα γκαζιού Ελέγξτε, ρυθμίστε

4-28
Τσοκ Λειτουργία ελέγχου
*6 4-40
Ντίζα τσοκ Ελέγξτε, ρυθμίστε❍❍4-40
Τάπες αποστράγγισης γάστρας Ελέγξτε, αντικαταστήστε
*6❍❍3-16
Μπαταρία Ελέγξτε
*7❍❍4-42
Ελαστική σύζευξη Ελέγξτε❍—
Τοποθέτηση κινητήρα Ελέγξτε❍—
Παξιμάδια και μπουλόνια Ελέγξτε❍❍❍—
*1: Ικανότητα γράσου: 33,0–35,0 cm3 (1,11–1,18 oz)
*2: Ικανότητα γράσου: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Ικανότητα γράσου: 8,0 cm3 (0,27 oz)
*4: Ικανότητα γράσου: 2,0 cm3 (0,07 oz)
*5: Μετά από κάθε χρήση
*6: Πριν από κάθε χρήση
*7: Ελέγξτε τη στάθμη του υγρού πριν από κάθε χρήση
UGU582B0.book Page 18 Thursday, August 29, 2002 2:47 PM

4-19
I
HJU01355

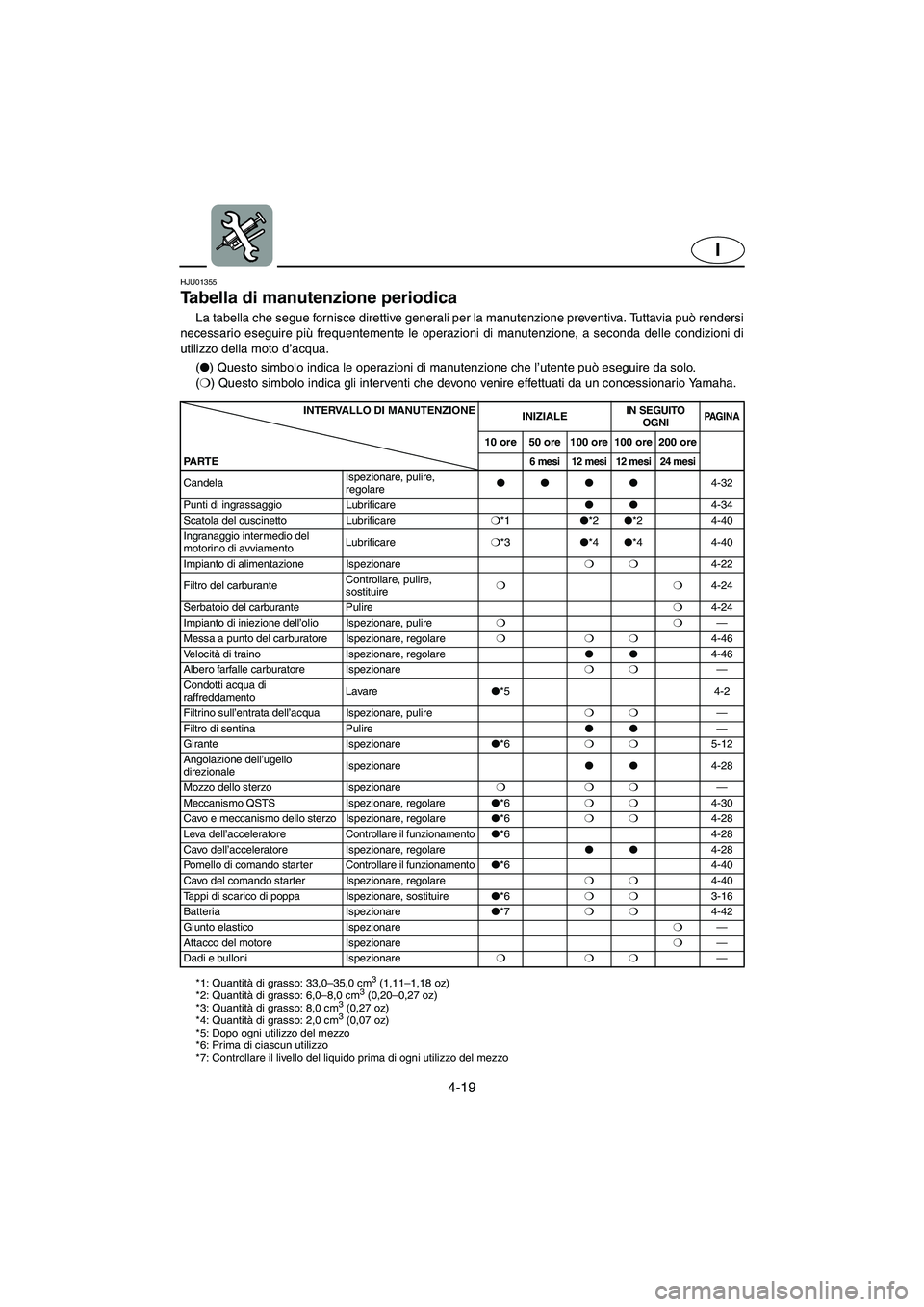

Tabella di manutenzione periodica
La tabella che segue fornisce direttive generali per la manutenzione preventiva. Tuttavia può rendersi
necessario eseguire più frequentemente le operazioni di manutenzione, a seconda delle condizioni di
utilizzo della moto d’acqua.
PMC-GM67HPMC-F0P7H(

) Questo simbolo indica le operazioni di manutenzione che l’utente può eseguire da solo.
(❍
) Questo simbolo indica gli interventi che devono venire effettuati da un concessionario Yamaha.
INTERVALLO DI MANUTENZIONE
INIZIALEIN SEGUITO
OGNIPA G I N A
10 ore 50 ore 100 ore 100 ore 200 ore
PA R T E
6 mesi 12 mesi 12 mesi 24 mesi
CandelaIspezionare, pulire,
regolare




4-32
Punti di ingrassaggio Lubrificare


4-34
Scatola del cuscinetto Lubrificare❍
*1

*2

*2 4-40
Ingranaggio intermedio del
motorino di avviamentoLubrificare❍
*3

*4

*4 4-40
Impianto di alimentazione Ispezionare❍❍
4-22
Filtro del carburanteControllare, pulire,
sostituire❍❍
4-24
Serbatoio del carburante Pulire❍
4-24
Impianto di iniezione dell’olio Ispezionare, pulire❍❍
—
Messa a punto del carburatore Ispezionare, regolare❍❍❍
4-46
Ve l o c i tà di traino Ispezionare, regolare


4-46
Albero farfalle carburatore Ispezionare❍❍
—
Condotti acqua di
raffreddamentoLavare

*5 4-2
Filtrino sull’entrata dell’acqua Ispezionare, pulire❍❍
—
Filtro di sentina Pulire


—
Girante Ispezionare

*6❍❍
5-12
Angolazione dell’ugello
direzionaleIspezionare


4-28
Mozzo dello sterzo Ispezionare❍❍❍
—
Meccanismo QSTS Ispezionare, regolare

*6❍❍
4-30
Cavo e meccanismo dello sterzo Ispezionare, regolare

*6❍❍
4-28
Leva dell’acceleratore Controllare il funzionamento

*6 4-28
Cavo dell’acceleratore Ispezionare, regolare


4-28
Pomello di comando star ter Controllare il funzionamento

*6 4-40
Cavo del comando starter Ispezionare, regolare❍❍
4-40
Tappi di scarico di poppa Ispezionare, sostituire

*6❍❍
3-16
Batteria Ispezionare

*7❍❍
4-42
Giunto elastico Ispezionare❍
—
Attacco del motore Ispezionare❍
—
Dadi e bulloni Ispezionare❍❍❍
—
*1: Quantità di grasso: 33,0–35,0 cm
3 (1,11–1,18 oz)
*2: Quantità di grasso: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Quantità di grasso: 8,0 cm3 (0,27 oz)
*4: Quantità di grasso: 2,0 cm3 (0,07 oz)
*5: Dopo ogni utilizzo del mezzo
*6: Prima di ciascun utilizzo
*7: Controllare il livello del liquido prima di ogni utilizzo del mezzo
UGU582B0.book Page 19 Thursday, August 29, 2002 2:47 PM

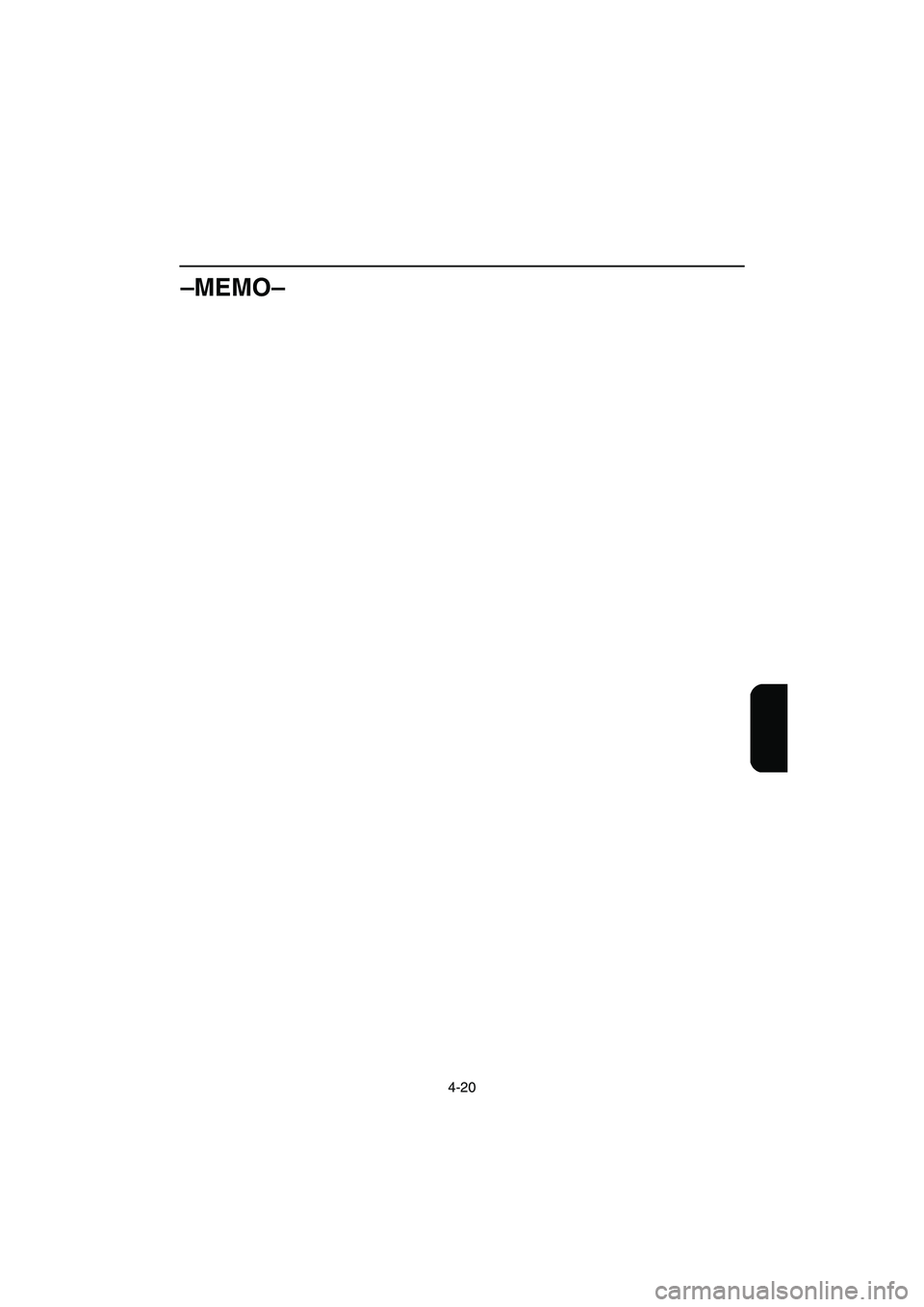

4-20
–MEMO–
UGU582B0.book Page 20 Thursday, August 29, 2002 2:47 PM

4-21
P
PJU01383

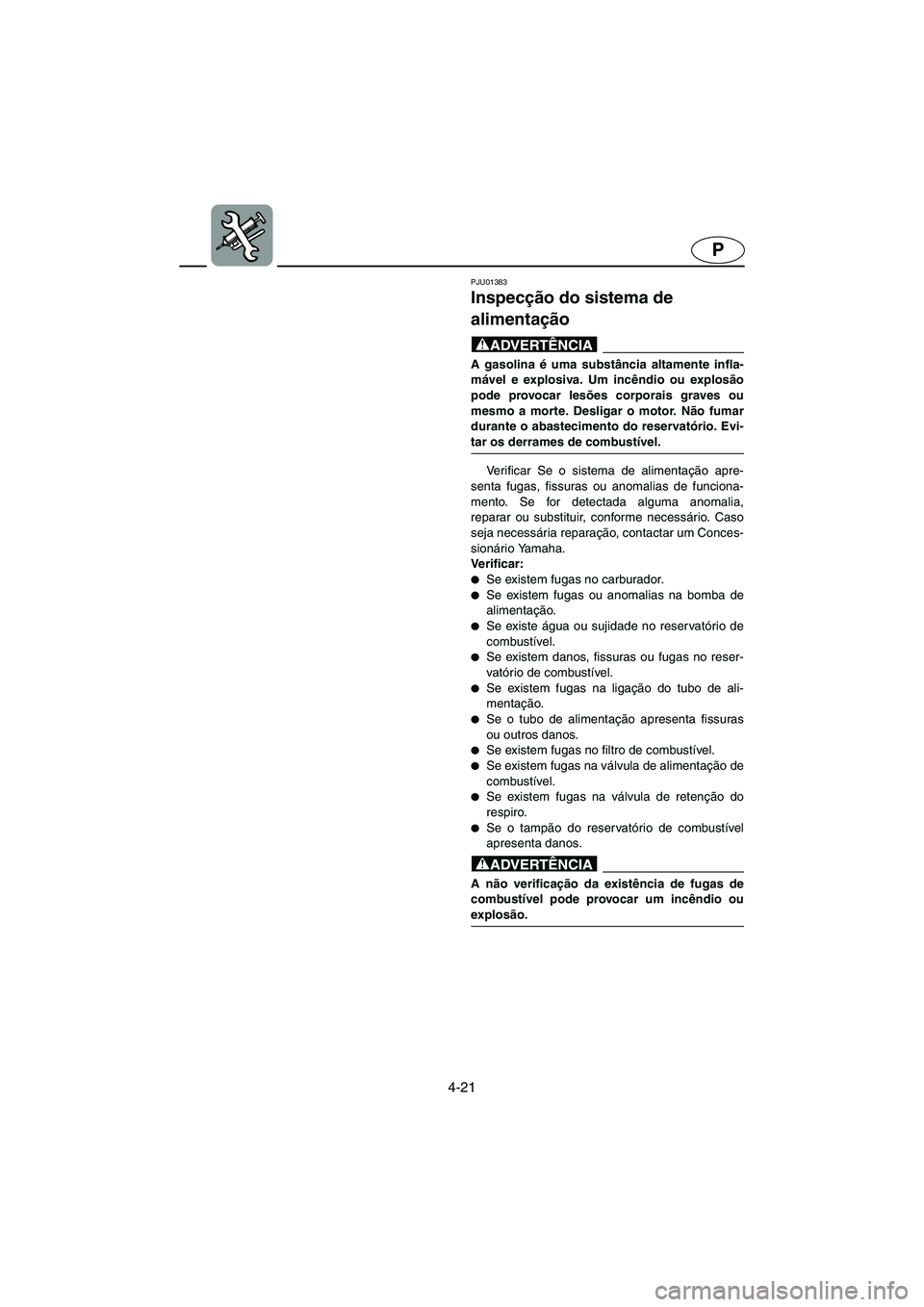

Inspecção do sistema de
alimentação
@ A gasolina é uma substância altamente infla-
mável e explosiva. Um incêndio ou explosão
pode provocar lesões corporais graves ou
mesmo a morte. Desligar o motor. Não fumar
durante o abastecimento do reservatório. Evi-
tar os derrames de combustível.
@
Verificar Se o sistema de alimentação apre-
senta fugas, fissuras ou anomalias de funciona-
mento. Se for detectada alguma anomalia,
reparar ou substituir, conforme necessário. Caso
seja necessária reparação, contactar um Conces-
sionário Yamaha.
Verificar:

Se existem fugas no carburador.

Se existem fugas ou anomalias na bomba de
alimentação.

Se existe água ou sujidade no reservatório de
combustível.

Se existem danos, fissuras ou fugas no reser-
vatório de combustível.

Se existem fugas na ligação do tubo de ali-
mentação.

Se o tubo de alimentação apresenta fissuras
ou outros danos.

Se existem fugas no filtro de combustível.
Se existem fugas na válvula de alimentação de
combustível.

Se existem fugas na válvula de retenção do
respiro.

Se o tampão do reservatório de combustível
apresenta danos.
@ A não verificação da existência de fugas de
combustível pode provocar um incêndio ou
explosão.
@
B_GU5-82-4.fm Page 21 Wednesday, September 4, 2002 9:04 AM

4-22
IGR
RJU01383

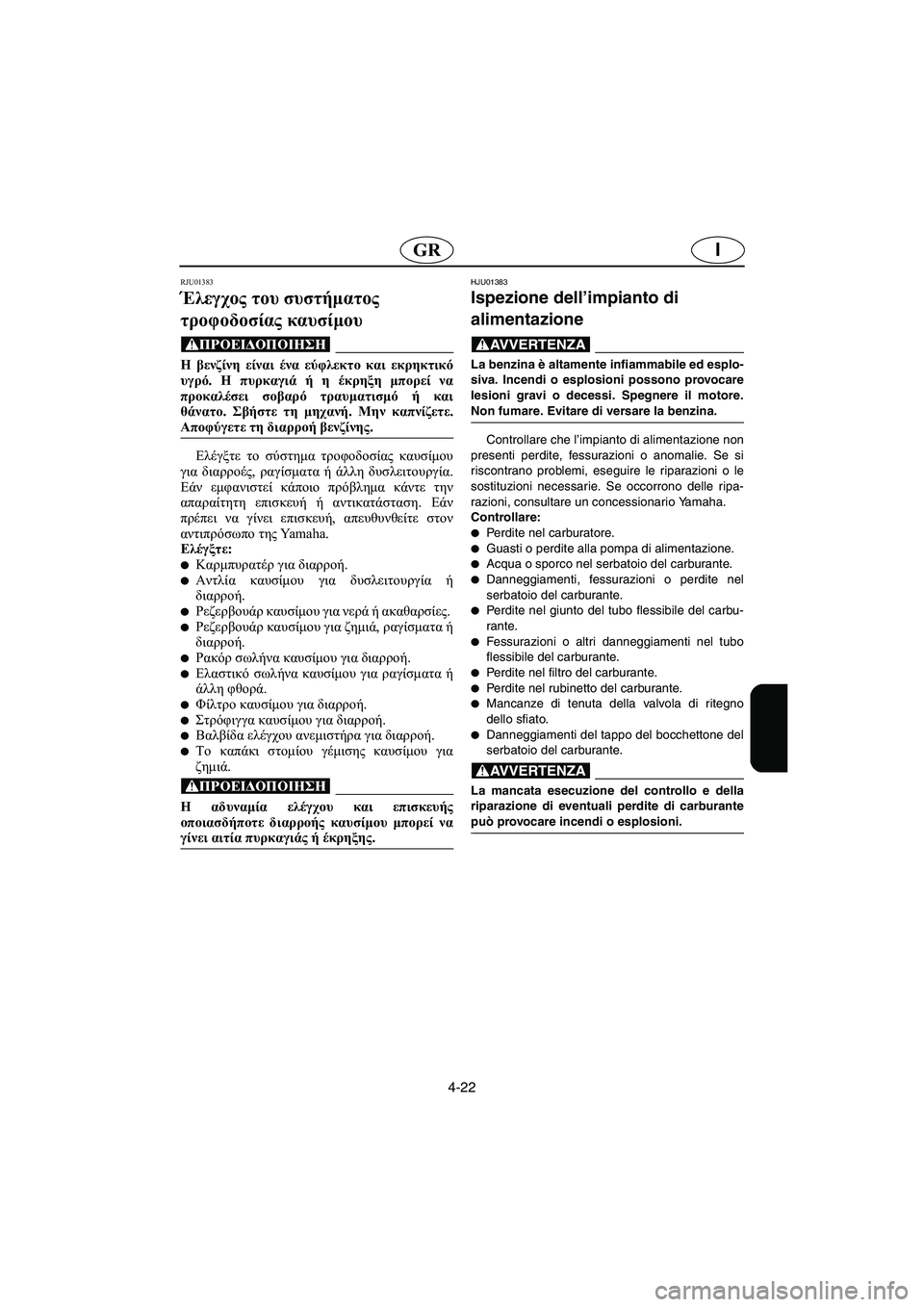

Έλεγχος του συστήματος
τροφοδοσίας καυσίμου
@ Η βενζίνη είναι ένα εύφλεκτο και εκρηκτικό
υγρό. Η πυρκαγιά ή η έκρηξη μπορεί να
προκαλέσει σοβαρό τραυματισμό ή και
θάνατο. Σβήστε τη μηχανή. Μην καπνίζετε.
Αποφύγετε τη διαρροή βενζίνης.
@
Ελέγξτε το σύστημα τροφοδοσίας καυσίμου
για διαρροές, ραγίσματα ή άλλη δυσλειτουργία.
Εάν εμφανιστεί κάποιο πρόβλημα κάντε την
απαραίτητη επισκευή ή αντικατάσταση. Εάν
πρέπει να γίνει επισκευή, απευθυνθείτε στον
αντιπρόσωπο της Ya m a h a .
Ελέγξτε:

Καρμπυρατέρ για διαρροή.
Αντλία καυσίμου για δυσλειτουργία ή
διαρροή.

Ρεζερβουάρ καυσίμου για νερά ή ακαθαρσίες.
Ρεζερβουάρ καυσίμου για ζημιά, ραγίσματα ή
διαρροή.

Ρακόρ σωλήνα καυσίμου για διαρροή.
Ελαστικό σωλήνα καυσίμου για ραγίσματα ή
άλλη φθορά.

Φίλτρο καυσίμου για διαρροή.
Στρόφιγγα καυσίμου για διαρροή.

Βαλβίδα ελέγχου ανεμιστήρα για διαρροή.

Το καπάκι στομίου γέμισης καυσίμου για
ζημιά.
@ Η αδυναμία ελέγχου και επισκευής
οποιασδήποτε διαρροής καυσίμου μπορεί να
γίνει αιτία πυρκαγιάς ή έκρηξης.
@
HJU01383
Ispezione dell’impianto di
alimentazione
@ La benzina è altamente infiammabile ed esplo-
siva. Incendi o esplosioni possono provocare
lesioni gravi o decessi. Spegnere il motore.
Non fumare. Evitare di versare la benzina.
@
Controllare che l’impianto di alimentazione non
presenti perdite, fessurazioni o anomalie. Se si
riscontrano problemi, eseguire le riparazioni o le
sostituzioni necessarie. Se occorrono delle ripa-
razioni, consultare un concessionario Yamaha.
Controllare:

Perdite nel carburatore.

Guasti o perdite alla pompa di alimentazione.
Acqua o sporco nel serbatoio del carburante.

Danneggiamenti, fessurazioni o perdite nel
serbatoio del carburante.

Perdite nel giunto del tubo flessibile del carbu-
rante.

Fessurazioni o altri danneggiamenti nel tubo
flessibile del carburante.

Perdite nel filtro del carburante.

Perdite nel rubinetto del carburante.

Mancanze di tenuta della valvola di ritegno
dello sfiato.

Danneggiamenti del tappo del bocchettone del
serbatoio del carburante.
@ La mancata esecuzione del controllo e della
riparazione di eventuali perdite di carburante
può provocare incendi o esplosioni.
@
UGU582B0.book Page 22 Thursday, August 29, 2002 2:47 PM

4-23
P
PJU01953

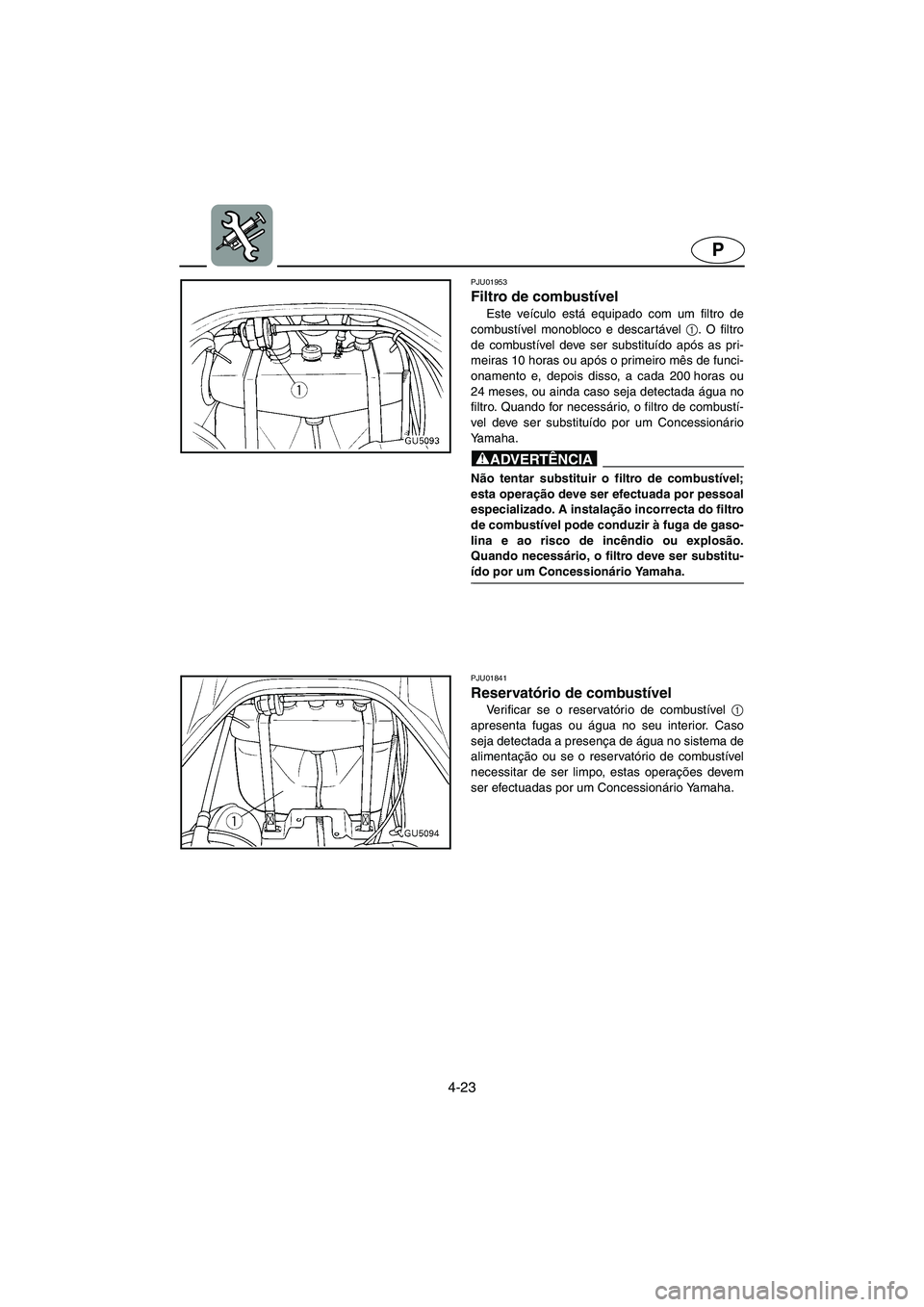

Filtro de combustível
Este veículo está equipado com um filtro de
combustível monobloco e descar tável 1
. O filtro
de combustível deve ser substituído após as pri-
meiras 10 horas ou após o primeiro mês de funci-
onamento e, depois disso, a cada 200 horas ou
24 meses, ou ainda caso seja detectada água no
filtro. Quando for necessário, o filtro de combustí-
vel deve ser substituído por um Concessionário
Yamaha.
@ Não tentar substituir o filtro de combustível;
esta operação deve ser efectuada por pessoal
especializado. A instalação incorrecta do filtro
de combustível pode conduzir à fuga de gaso-
lina e ao risco de incêndio ou explosão.
Quando necessário, o filtro deve ser substitu-
ído por um Concessionário Yamaha.
@
PJU01841
Reservatório de combustível
Verificar se o reservatório de combustível 1
apresenta fugas ou água no seu interior. Caso
seja detectada a presença de água no sistema de
alimentação ou se o reservatório de combustível
necessitar de ser limpo, estas operações devem
ser efectuadas por um Concessionário Yamaha.
UGU582B0.book Page 23 Thursday, August 29, 2002 2:47 PM

4-24
IGR
RJU01953
Φίλτρο καυσίμου
Αυτό το υδροσκάφος είναι εξοπλισμένο με
ένα μονοκόμματο, ανταλλακτικό φίλτρο
καυσίμου 1. Το φίλτρο καυσίμου πρέπει να
αλλάζει μετά από τις αρχικές 10 ώρες
λειτουργίας ή μετά τον πρώτο μήνα λειτουργίας
και στη συνέχεια κάθε 200 ώρες ή 24 μήνες έ
στην περίπτωση που θα βρεθεί νερό στο φίλτρο.
Εάν είναι αναγκαίο, για την αντικατάσταση του
φίλτρου, απευθυνθείτε στον αντιπρόσωπο της
Ya m a h a .
@ Μην προσπαθήσετε να αντικαταστήσετε το
φίλτρο καυσίμου μόνοι σας. Ένα λάθος
τοποθετημένο φίλτρο μπορεί να προκαλέσει
διαρροή ή διαφυγή βενζίνης με κίνδυνο
πρόκλησης πυρκαγιάς ή και έκρηξης. Εάν
είναι αναγκαίο, για την αντικατάσταση του
φίλτρου, απευθυνθείτε στον αντιπρόσωπο της
Ya m a h a .
@
RJU01841
Ρεζερβουάρ καυσίμου
Ελέγξτε το ρεζερβουάρ καυσίμου 1 για
διαρροή ή εάν υπάρχουν νερά. Εάν βρεθεί νερό
στο σύστημα τροφοδοσίας καυσίμου ή εάν το
ρεζερβουάρ καυσίμου πρέπει να καθαριστεί,
πηγαίνετε το υδροσκάφος για σέρβις στον
αντιπρόσωπο της Ya m a h a .
HJU01953

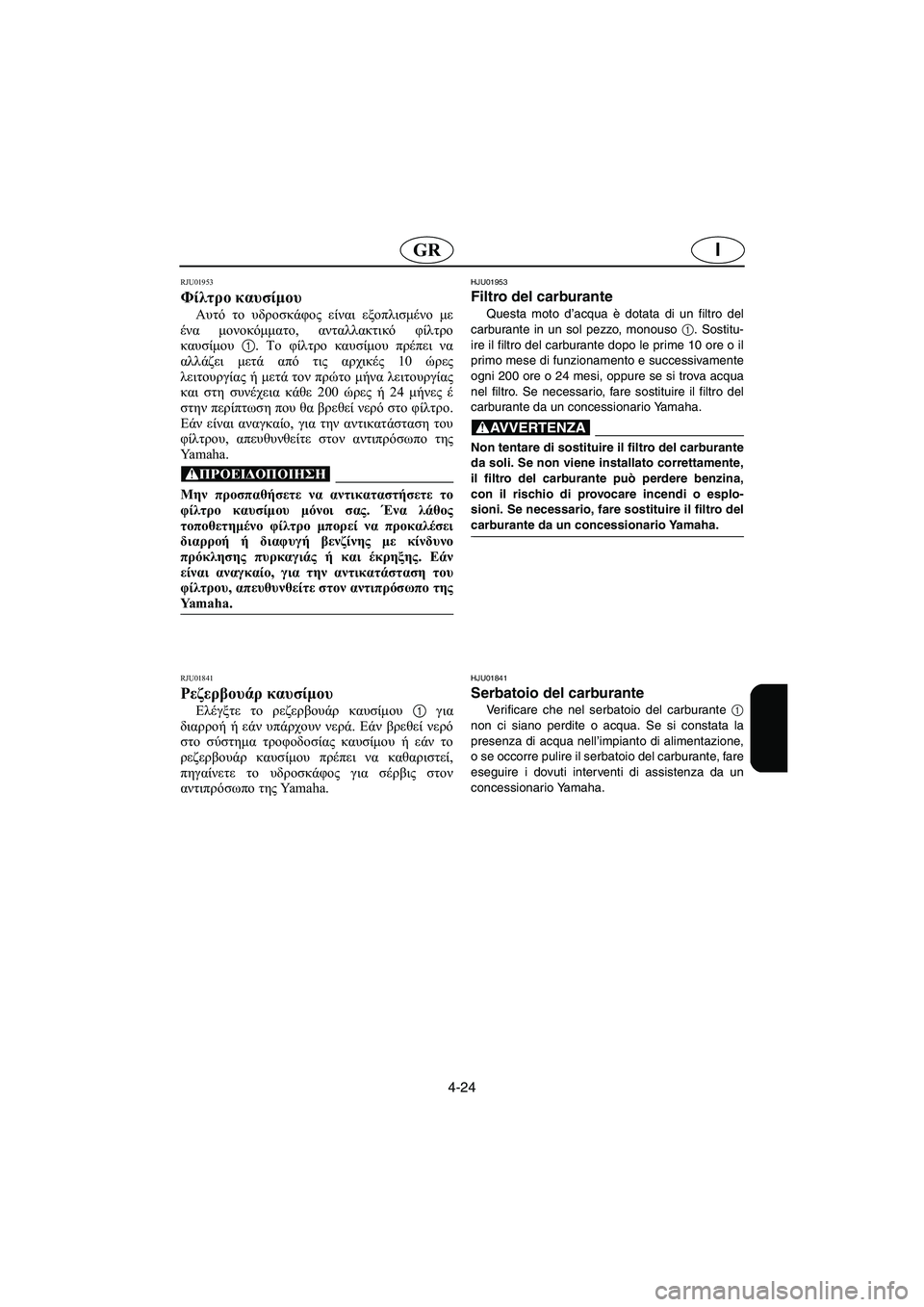

Filtro del carburante
Questa moto d’acqua è dotata di un filtro del
carburante in un sol pezzo, monouso
1. Sostitu-
ire il filtro del carburante dopo le prime 10 ore o il
primo mese di funzionamento e successivamente
ogni 200 ore o 24 mesi, oppure se si trova acqua
nel filtro. Se necessario, fare sostituire il filtro del
carburante da un concessionario Yamaha.
@ Non tentare di sostituire il filtro del carburante
da soli. Se non viene installato correttamente,
il filtro del carburante può perdere benzina,
con il rischio di provocare incendi o esplo-
sioni. Se necessario, fare sostituire il filtro del
carburante da un concessionario Yamaha.
@
HJU01841
Serbatoio del carburante
Verificare che nel serbatoio del carburante 1
non ci siano perdite o acqua. Se si constata la
presenza di acqua nell’impianto di alimentazione,
o se occorre pulire il serbatoio del carburante, fare
eseguire i dovuti interventi di assistenza da un
concessionario Yamaha.
UGU582B0.book Page 24 Thursday, August 29, 2002 2:47 PM

4-25
P
PJU01100

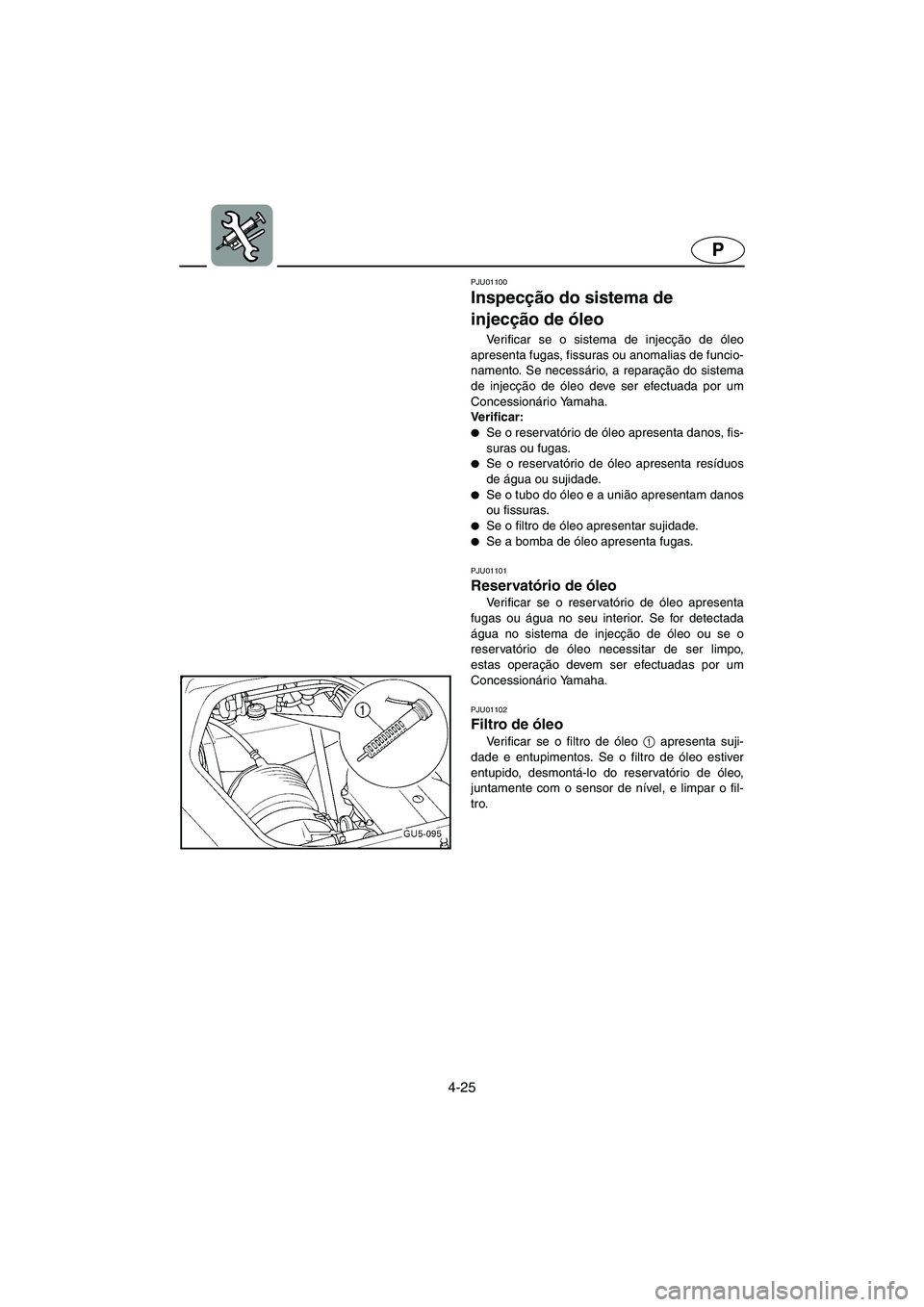

Inspecção do sistema de
injecção de óleo
Verificar se o sistema de injecção de óleo
apresenta fugas, fissuras ou anomalias de funcio-
namento. Se necessário, a reparação do sistema
de injecção de óleo deve ser efectuada por um
Concessionário Yamaha.
Verificar:

Se o reservatório de óleo apresenta danos, fis-
suras ou fugas.

Se o reservatório de óleo apresenta resíduos
de água ou sujidade.

Se o tubo do óleo e a união apresentam danos
ou fissuras.

Se o filtro de óleo apresentar sujidade.
Se a bomba de óleo apresenta fugas.
PJU01101
Reservatório de óleo
Verificar se o reservatório de óleo apresenta
fugas ou água no seu interior. Se for detectada
água no sistema de injecção de óleo ou se o
reservatório de óleo necessitar de ser limpo,
estas operação devem ser efectuadas por um
Concessionário Yamaha.
PJU01102
Filtro de óleo
Verificar se o filtro de óleo 1
apresenta suji-
dade e entupimentos. Se o filtro de óleo estiver
entupido, desmontá-lo do reservatório de óleo,
juntamente com o sensor de nível, e limpar o fil-
tro.
UGU582B0.book Page 25 Thursday, August 29, 2002 2:47 PM
