YAMAHA SVHO 2009 Betriebsanleitungen (in German)

Betrieb
54
GJU31980

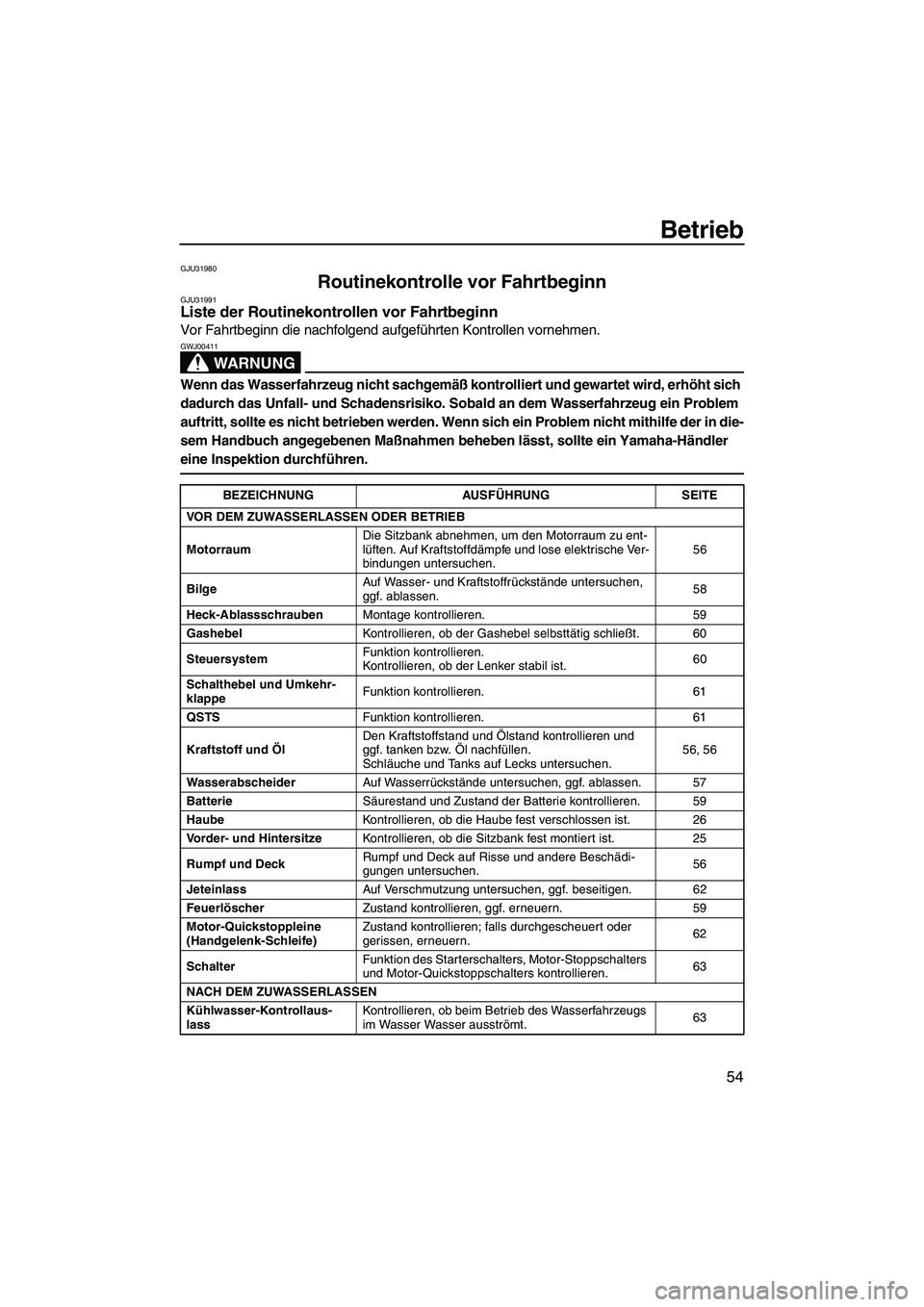

Routinekontrolle vor Fahrtbeginn GJU31991Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn die nachfolgend aufgeführten Kontrollen vornehmen.
WARNUNG
GWJ00411
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
BEZEICHNUNG AUSFÜHRUNG SEITE
VOR DEM ZUWASSERLASSEN ODER BETRIEB
MotorraumDie Sitzbank abnehmen, um den Motorraum zu ent-
lüften. Auf Kraftstoffdämpfe und lose elektrische Ver-
bindungen untersuchen.56
BilgeAuf Wasser- und Kraftstoffrückstände untersuchen,
ggf. ablassen.58
Heck-AblassschraubenMontage kontrollieren. 59
GashebelKontrollieren, ob der Gashebel selbsttätig schließt. 60
SteuersystemFunktion kontrollieren.
Kontrollieren, ob der Lenker stabil ist.60
Schalthebel und Umkehr-
klappeFunktion kontrollieren. 61
QSTSFunktion kontrollieren. 61
Kraftstoff und ÖlDen Kraftstoffstand und Ölstand kontrollieren und
ggf. tanken bzw. Öl nachfüllen.
Schläuche und Tanks auf Lecks untersuchen.56, 56
WasserabscheiderAuf Wasserrückstände untersuchen, ggf. ablassen. 57
BatterieSäurestand und Zustand der Batterie kontrollieren. 59
HaubeKontrollieren, ob die Haube fest verschlossen ist. 26
Vorder- und HintersitzeKontrollieren, ob die Sitzbank fest montiert ist. 25
Rumpf und DeckRumpf und Deck auf Risse und andere Beschädi-
gungen untersuchen.56
JeteinlassAuf Verschmutzung untersuchen, ggf. beseitigen. 62
FeuerlöscherZustand kontrollieren, ggf. erneuern. 59
Motor-Quickstoppleine
(Handgelenk-Schleife)Zustand kontrollieren; falls durchgescheuert oder
gerissen, erneuern.62
SchalterFunktion des Starterschalters, Motor-Stoppschalters
und Motor-Quickstoppschalters kontrollieren.63
NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lassKontrollieren, ob beim Betrieb des Wasserfahrzeugs
im Wasser Wasser ausströmt.63
UF1W71G0.book Page 54 Tuesday, July 1, 2008 11:53 AM

Betrieb
55

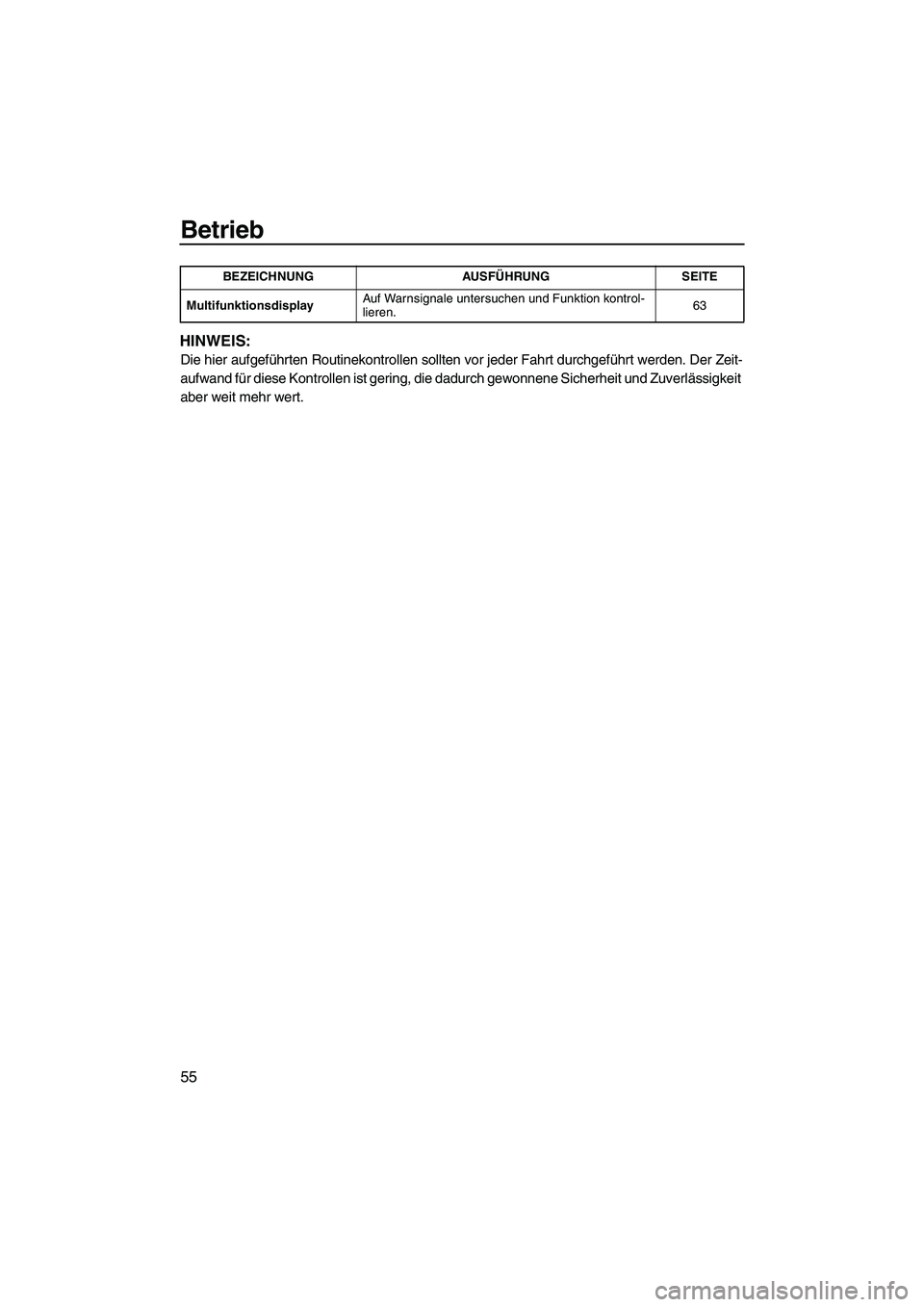

HINWEIS:
Die hier aufgeführten Routinekontrollen sollten vor jeder Fahrt durchgeführt werden. Der Zeit-
aufwand für diese Kontrollen ist gering, die dadurch gewonnene Sicherheit und Zuverlässigkeit
aber weit mehr wert.
MultifunktionsdisplayAuf Warnsignale untersuchen und Funktion kontrol-
lieren.63 BEZEICHNUNG AUSFÜHRUNG SEITE
UF1W71G0.book Page 55 Tuesday, July 1, 2008 11:53 AM

Betrieb
56

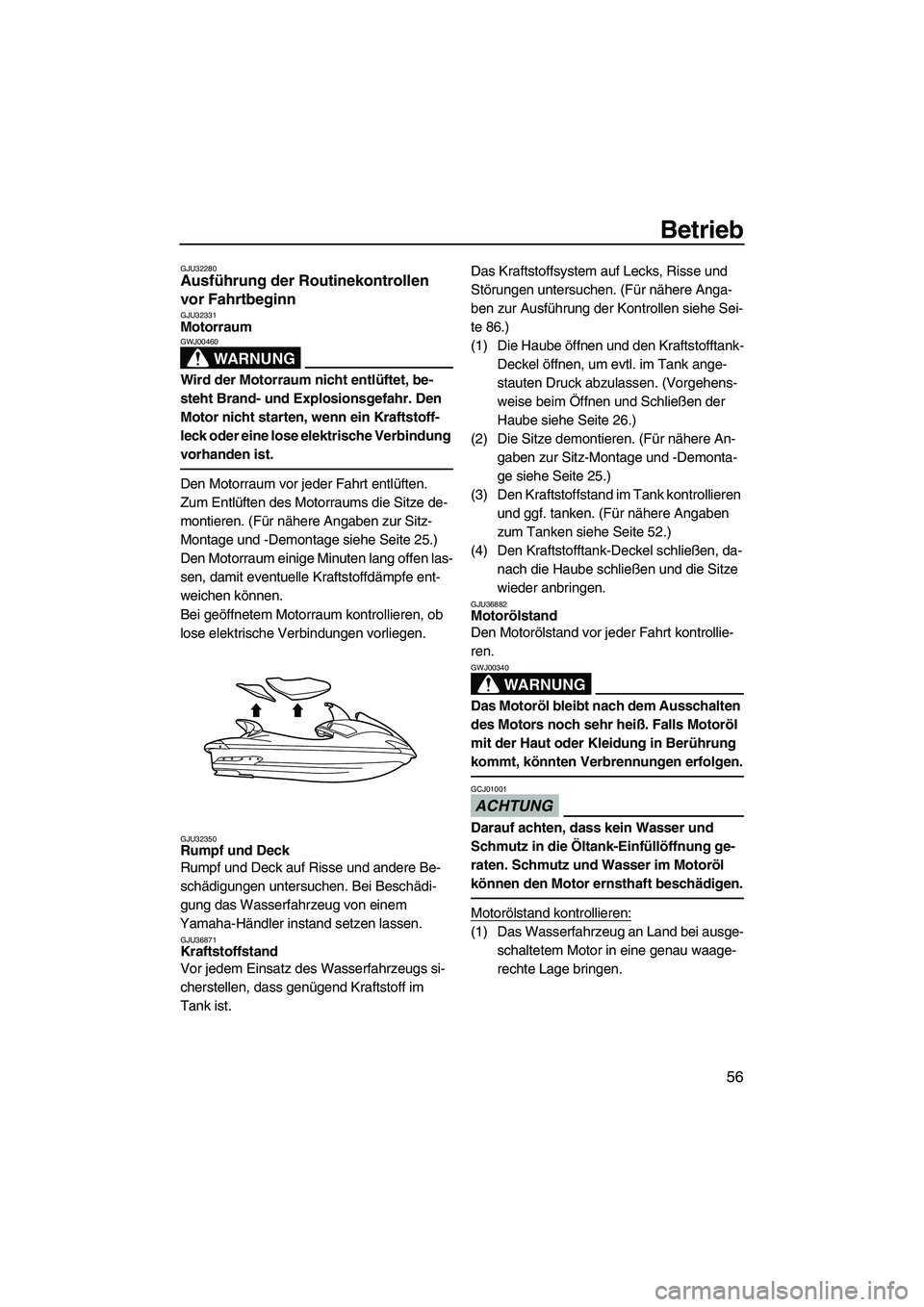

GJU32280Ausführung der Routinekontrollen
vor Fahrtbeginn
GJU32331Motorraum
WARNUNG
GWJ00460
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Den
Motor nicht starten, wenn ein Kraftstoff-
leck oder eine lose elektrische Verbindung
vorhanden ist.
Den Motorraum vor jeder Fahrt entlüften.
Zum Entlüften des Motorraums die Sitze de-
montieren. (Für nähere Angaben zur Sitz-
Montage und -Demontage siehe Seite 25.)
Den Motorraum einige Minuten lang offen las-
sen, damit eventuelle Kraftstoffdämpfe ent-
weichen können.
Bei geöffnetem Motorraum kontrollieren, ob
lose elektrische Verbindungen vorliegen.
GJU32350Rumpf und Deck
Rumpf und Deck auf Risse und andere Be-
schädigungen untersuchen. Bei Beschädi-
gung das Wasserfahrzeug von einem
Yamaha-Händler instand setzen lassen.
GJU36871Kraftstoffstand
Vor jedem Einsatz des Wasserfahrzeugs si-
cherstellen, dass genügend Kraftstoff im
Tank ist.Das Kraftstoffsystem auf Lecks, Risse und
Störungen untersuchen. (Für nähere Anga-
ben zur Ausführung der Kontrollen siehe Sei-
te 86.)
(1) Die Haube öffnen und den Kraftstofftank-
Deckel öffnen, um evtl. im Tank ange-
stauten Druck abzulassen. (Vorgehens-
weise beim Öffnen und Schließen der
Haube siehe Seite 26.)
(2) Die Sitze demontieren. (Für nähere An-
gaben zur Sitz-Montage und -Demonta-
ge siehe Seite 25.)
(3) Den Kraftstoffstand im Tank kontrollieren
und ggf. tanken. (Für nähere Angaben
zum Tanken siehe Seite 52.)
(4) Den Kraftstofftank-Deckel schließen, da-
nach die Haube schließen und die Sitze
wieder anbringen.
GJU36882Motorölstand
Den Motorölstand vor jeder Fahrt kontrollie-
ren.
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ01001
Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung ge-
raten. Schmutz und Wasser im Motoröl
können den Motor ernsthaft beschädigen.
Motorölstand kontrollieren:
(1) Das Wasserfahrzeug an Land bei ausge-
schaltetem Motor in eine genau waage-
rechte Lage bringen.
UF1W71G0.book Page 56 Tuesday, July 1, 2008 11:53 AM

Betrieb
57

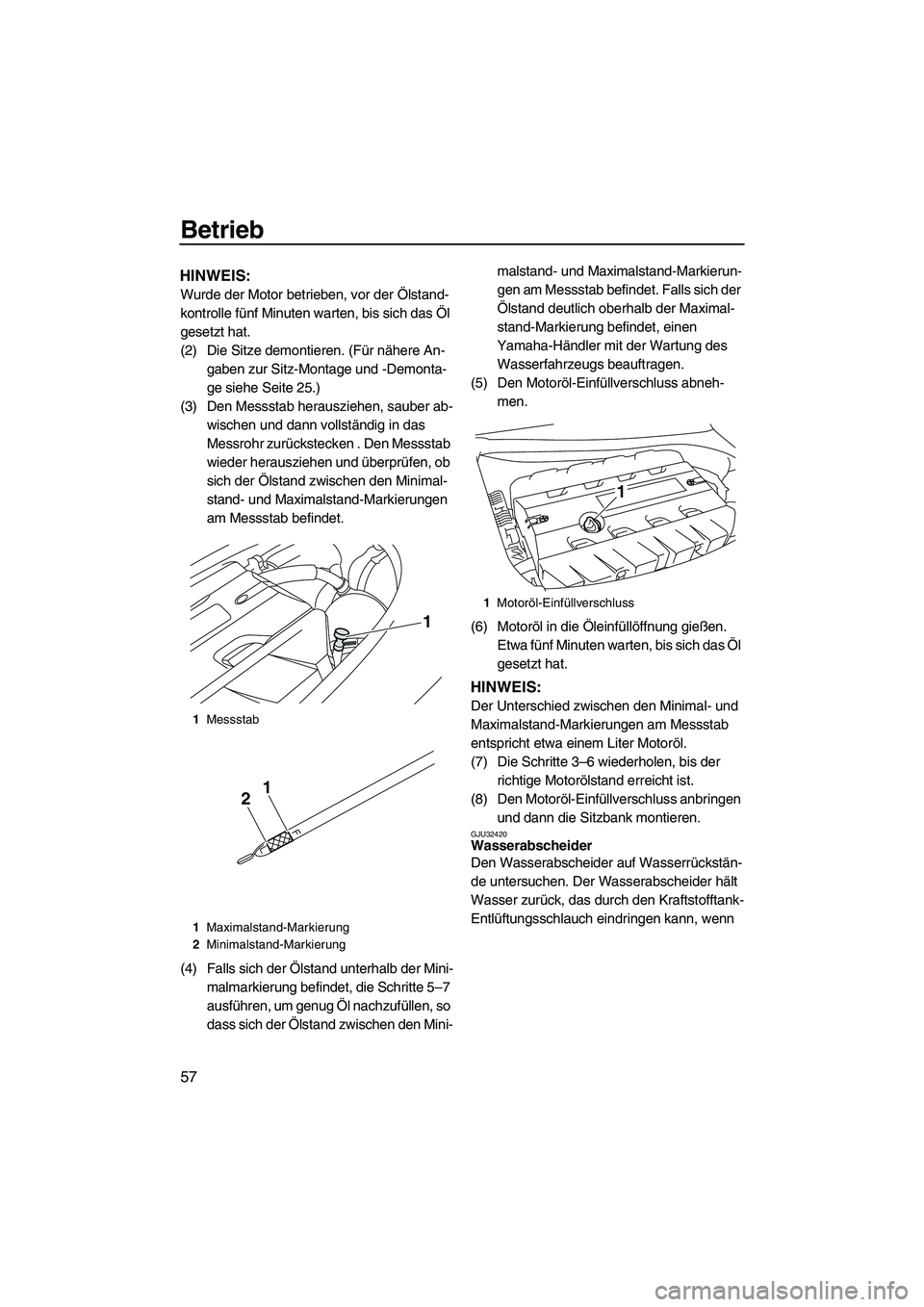

HINWEIS:
Wurde der Motor betrieben, vor der Ölstand-
kontrolle fünf Minuten warten, bis sich das Öl
gesetzt hat.
(2) Die Sitze demontieren. (Für nähere An-
gaben zur Sitz-Montage und -Demonta-
ge siehe Seite 25.)
(3) Den Messstab herausziehen, sauber ab-
wischen und dann vollständig in das
Messrohr zurückstecken . Den Messstab
wieder herausziehen und überprüfen, ob
sich der Ölstand zwischen den Minimal-
stand- und Maximalstand-Markierungen
am Messstab befindet.
(4) Falls sich der Ölstand unterhalb der Mini-
malmarkierung befindet, die Schritte 5–7
ausführen, um genug Öl nachzufüllen, so
dass sich der Ölstand zwischen den Mini-malstand- und Maximalstand-Markierun-
gen am Messstab befindet. Falls sich der
Ölstand deutlich oberhalb der Maximal-
stand-Markierung befindet, einen
Yamaha-Händler mit der Wartung des
Wasserfahrzeugs beauftragen.
(5) Den Motoröl-Einfüllverschluss abneh-
men.
(6) Motoröl in die Öleinfüllöffnung gießen.
Etwa fünf Minuten warten, bis sich das Öl
gesetzt hat.
HINWEIS:
Der Unterschied zwischen den Minimal- und
Maximalstand-Markierungen am Messstab
entspricht etwa einem Liter Motoröl.
(7) Die Schritte 3–6 wiederholen, bis der
richtige Motorölstand erreicht ist.
(8) Den Motoröl-Einfüllverschluss anbringen
und dann die Sitzbank montieren.
GJU32420Wasserabscheider
Den Wasserabscheider auf Wasserrückstän-
de untersuchen. Der Wasserabscheider hält
Wasser zurück, das durch den Kraftstofftank-
Entlüftungsschlauch eindringen kann, wenn
1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
12
1Motoröl-Einfüllverschluss
1
UF1W71G0.book Page 57 Tuesday, July 1, 2008 11:53 AM

Betrieb
58
das Wasserfahrzeug kentert. Normalerweise
enthält der Wasserabscheider kein Wasser.
Bei Vorhandensein von Wasser den Wasser-
abscheider durch Lösen der Ablassschraube
entleeren. Ein passendes Gefäß unter den
Wasserabscheider stellen oder einen trocke-
nen Lappen verwenden, um das auslaufende
Wasser aufzufangen. Sollte Wasser in das
Wasserfahrzeug gelangen, dieses mit einem
trockenen Lappen aufwischen. Nach dem
Entleeren des Wasserabscheiders muss die
Ablassschraube wieder montiert werden.
GJU32452Bilge
Die Bilge auf Wasser- und Kraftstoffrückstän-
de untersuchen. ACHTUNG: Ein Wasserü-
berschuss im Motorraum könnte in den
Motor spritzen und ernsthafte Schäden
verursachen.
[GCJ00341]
Dieses Wasserfahrzeug ist mit sowohl einem
jetgetriebenen als auch einem elektrischen
Bilgenlenzsystem ausgestattet. Das elektri-
sche Bilgenlenzsystem wird bei laufendem
Motor betrieben. Wenn überschüssiges Was-
ser den Einlass der elektrischen Bilgenpumpe erreicht, wird es durch den Kontrollauslass
der Bilgenpumpe abgeführt.
Eine kleine Menge Wasser bleibt in der Bilge
zurück und muss per Hand abgelassen wer-
den. Um das Restwasser abzulassen, das
Wasserfahrzeug an Land bringen und folgen-
de Schritte ausführen.
Bilge entleeren:
(1) Die Heck-Ablassschrauben lösen.
(2) Den Bug des Wasserfahrzeugs anheben,
um das Wasser ablaufen zu lassen.
(3) Nachdem das Wasser abgelaufen ist, die
Bilge mit trockenen Lappen gründlich tro-
ckenwischen.
(4) Die Heck-Ablassschrauben montieren.
ACHTUNG: Vor dem Einsetzen der
Heck-Ablassschrauben jegliche
Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseiti-
gen. Andernfalls könnten die Ablass-
schrauben beschädigt werden und
der Motorraum überfluten. Sicherstel-
len, dass die Heck-Ablassschrauben
fest sitzen, bevor das Wasserfahrzeug
zu Wasser gelassen wird. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00361]
1Wasserabscheider
2Ablassschraube
1
2
1Kontrollauslass der elektrischen Bilgenpum-
pe
1
UF1W71G0.book Page 58 Tuesday, July 1, 2008 11:53 AM

Betrieb
59

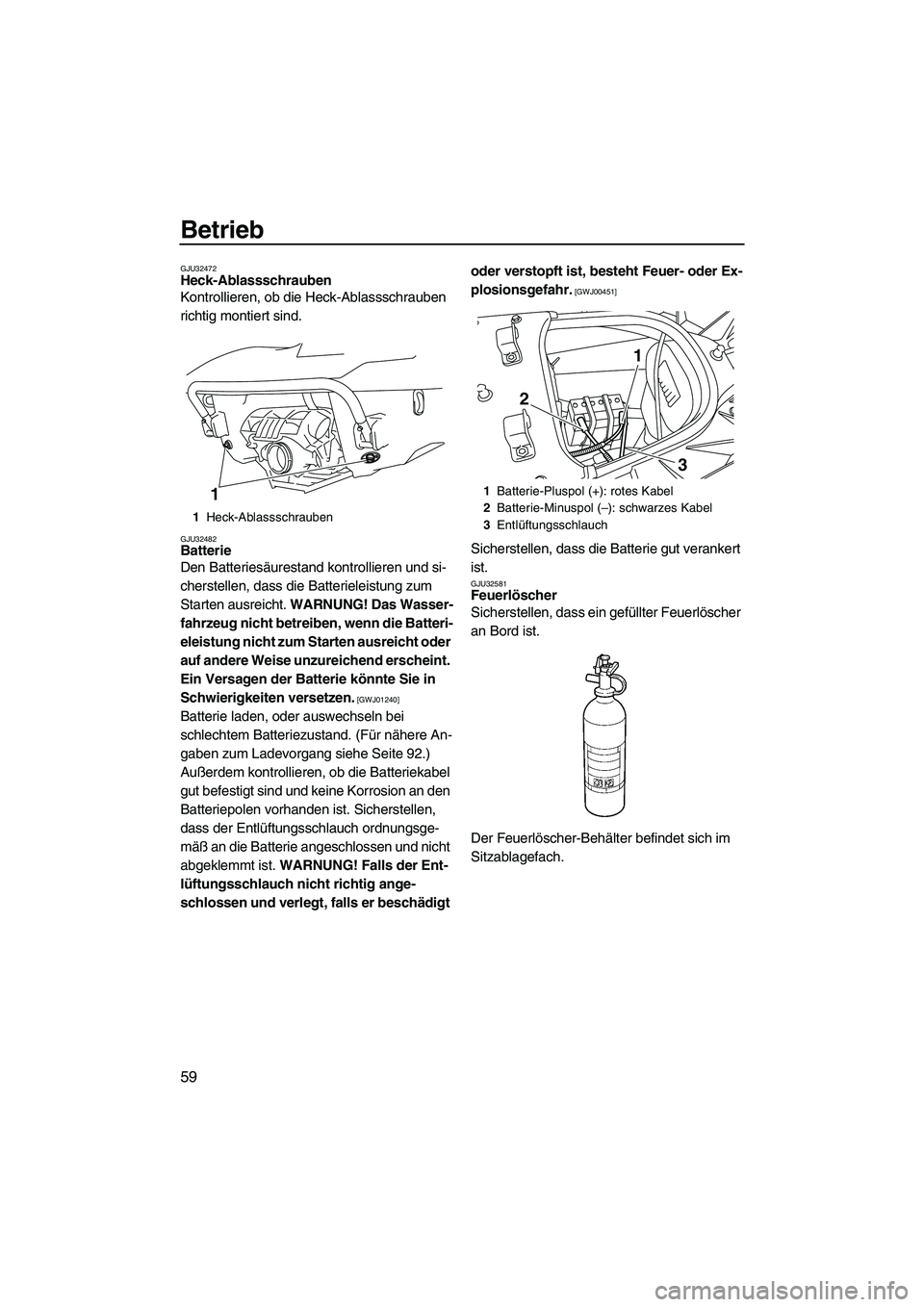

GJU32472Heck-Ablassschrauben
Kontrollieren, ob die Heck-Ablassschrauben
richtig montiert sind.
GJU32482Batterie
Den Batteriesäurestand kontrollieren und si-
cherstellen, dass die Batterieleistung zum
Starten ausreicht. WARNUNG! Das Wasser-
fahrzeug nicht betreiben, wenn die Batteri-
eleistung nicht zum Starten ausreicht oder
auf andere Weise unzureichend erscheint.
Ein Versagen der Batterie könnte Sie in
Schwierigkeiten versetzen.
[GWJ01240]
Batterie laden, oder auswechseln bei
schlechtem Batteriezustand. (Für nähere An-
gaben zum Ladevorgang siehe Seite 92.)
Außerdem kontrollieren, ob die Batteriekabel
gut befestigt sind und keine Korrosion an den
Batteriepolen vorhanden ist. Sicherstellen,
dass der Entlüftungsschlauch ordnungsge-
mäß an die Batterie angeschlossen und nicht
abgeklemmt ist. WARNUNG! Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, falls er beschädigt oder verstopft ist, besteht Feuer- oder Ex-
plosionsgefahr.
[GWJ00451]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32581Feuerlöscher
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Der Feuerlöscher-Behälter befindet sich im
Sitzablagefach.
1Heck-Ablassschrauben
11Batterie-Pluspol (+): rotes Kabel
2Batterie-Minuspol (–): schwarzes Kabel
3Entlüftungsschlauch
3
1
2
UF1W71G0.book Page 59 Tuesday, July 1, 2008 11:53 AM

Betrieb
60

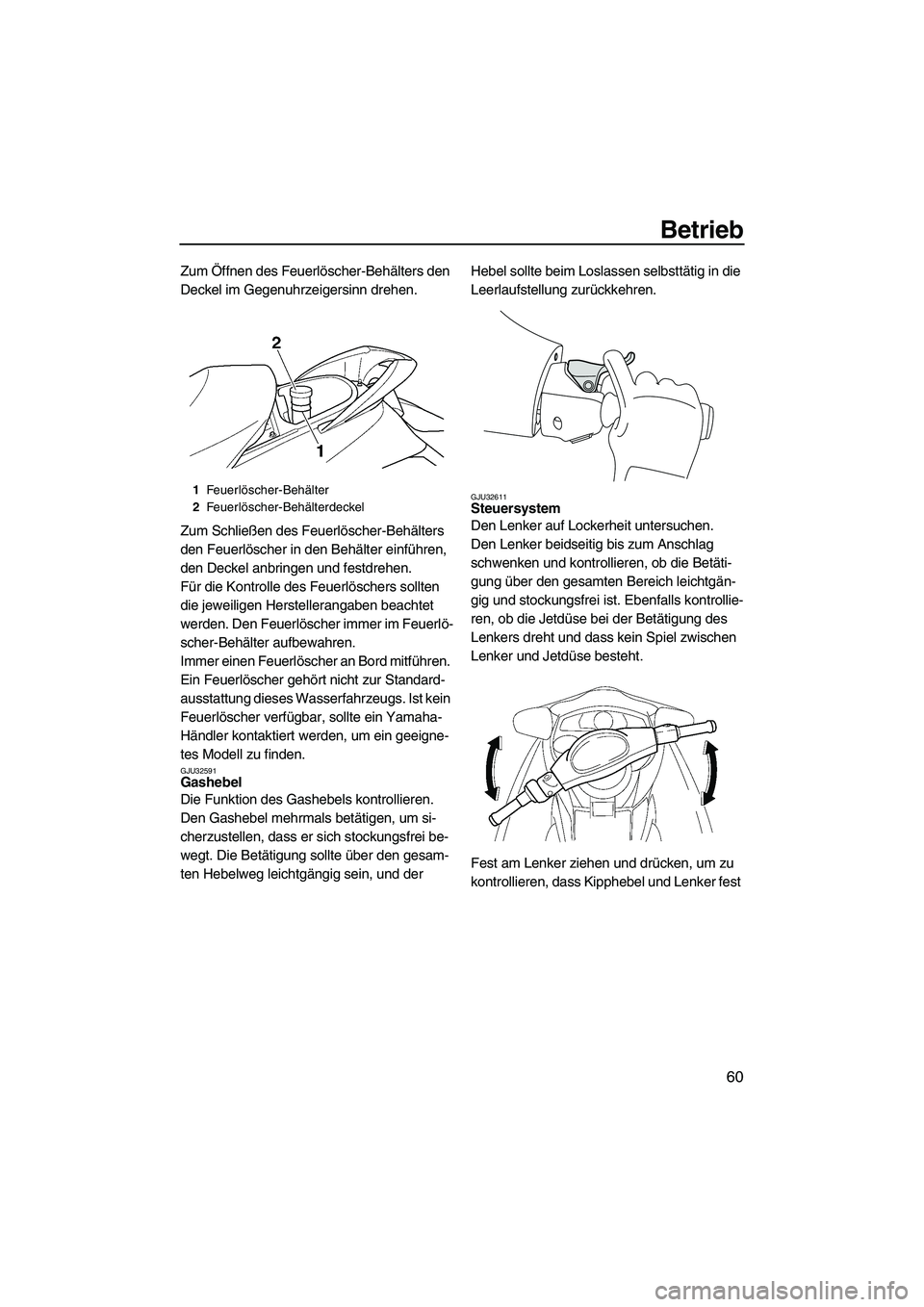

Zum Öffnen des Feuerlöscher-Behälters den
Deckel im Gegenuhrzeigersinn drehen.
Zum Schließen des Feuerlöscher-Behälters
den Feuerlöscher in den Behälter einführen,
den Deckel anbringen und festdrehen.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer im Feuerlö-
scher-Behälter aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU32591Gashebel
Die Funktion des Gashebels kontrollieren.
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich stockungsfrei be-
wegt. Die Betätigung sollte über den gesam-
ten Hebelweg leichtgängig sein, und der Hebel sollte beim Loslassen selbsttätig in die
Leerlaufstellung zurückkehren.
GJU32611Steuersystem
Den Lenker auf Lockerheit untersuchen.
Den Lenker beidseitig bis zum Anschlag
schwenken und kontrollieren, ob die Betäti-
gung über den gesamten Bereich leichtgän-
gig und stockungsfrei ist. Ebenfalls kontrollie-
ren, ob die Jetdüse bei der Betätigung des
Lenkers dreht und dass kein Spiel zwischen
Lenker und Jetdüse besteht.
Fest am Lenker ziehen und drücken, um zu
kontrollieren, dass Kipphebel und Lenker fest
1Feuerlöscher-Behälter
2Feuerlöscher-Behälterdeckel
UF1W71G0.book Page 60 Tuesday, July 1, 2008 11:53 AM

Betrieb
61
verriegelt sind. (Für nähere Angaben siehe
“Kipphebel” auf Seite 30.)
GJU36581Schalthebel und Umkehrklappe
WARNUNG
GWJ00031
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Die Funktion des Schalthebels und der Um-
kehrklappe kontrollieren.
Sicherstellen, dass die Umkehrklappe völlig
gesenkt wird, wenn der Schalthebel nach
oben gezogen wird.Ebenfalls sicherstellen, dass die Umkehrklap-
pe völlig angehoben wird, wenn der Schalthe-
bel nach unten gedrückt wird.
GJU32641Schnell-Trimmsystem QSTS
Zur Funktionskontrolle QSTS-Entriegelungs-
hebel und -Wähler mehrmals betätigen.
(1) Den QSTS-Entriegelungshebel betätigen
und überprüfen, ob er nach der Freigabe
leichtgängig in seine ursprüngliche Posi-
tion zurückkehrt.
1Kipphebel
UF1W71G0.book Page 61 Tuesday, July 1, 2008 11:53 AM

Betrieb

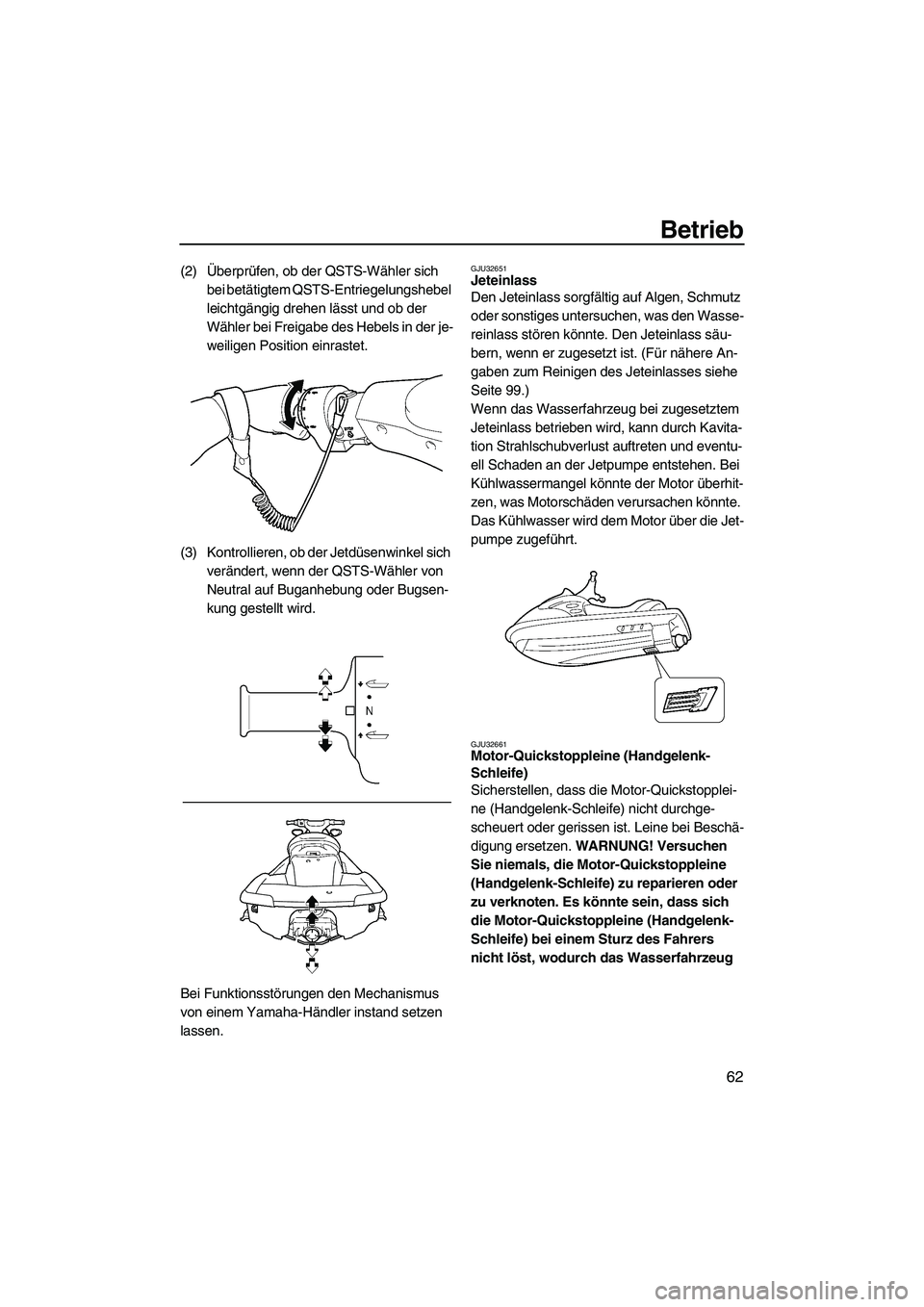

62
(2)Überprüfen, ob der QSTS-Wähler sich
bei betätigtem QSTS-Entriegelungshebel
leichtgängig drehen lässt und ob der
Wähler bei Freigabe des Hebels in der je-
weiligen Position einrastet.
(3) Kontrollieren, ob der Jetdüsenwinkel sich
verändert, wenn der QSTS-Wähler von
Neutral auf Buganhebung oder Bugsen-
kung gestellt wird.
Bei Funktionsstörungen den Mechanismus
von einem Yamaha-Händler instand setzen
lassen.GJU32651Jeteinlass
Den Jeteinlass sorgfältig auf Algen, Schmutz
oder sonstiges untersuchen, was den Wasse-
reinlass stören könnte. Den Jeteinlass säu-
bern, wenn er zugesetzt ist. (Für nähere An-
gaben zum Reinigen des Jeteinlasses siehe
Seite 99.)
Wenn das Wasserfahrzeug bei zugesetztem
Jeteinlass betrieben wird, kann durch Kavita-
tion Strahlschubverlust auftreten und eventu-
ell Schaden an der Jetpumpe entstehen. Bei
Kühlwassermangel könnte der Motor überhit-
zen, was Motorschäden verursachen könnte.
Das Kühlwasser wird dem Motor über die Jet-
pumpe zugeführt.
GJU32661Motor-Quickstoppleine (Handgelenk-
Schleife)
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schleife) nicht durchge-
scheuert oder gerissen ist. Leine bei Beschä-
digung ersetzen. WARNUNG! Versuchen
Sie niemals, die Motor-Quickstoppleine
(Handgelenk-Schleife) zu reparieren oder
zu verknoten. Es könnte sein, dass sich
die Motor-Quickstoppleine (Handgelenk-
Schleife) bei einem Sturz des Fahrers
nicht löst, wodurch das Wasserfahrzeug
UF1W71G0.book Page 62 Tuesday, July 1, 2008 11:53 AM

Betrieb

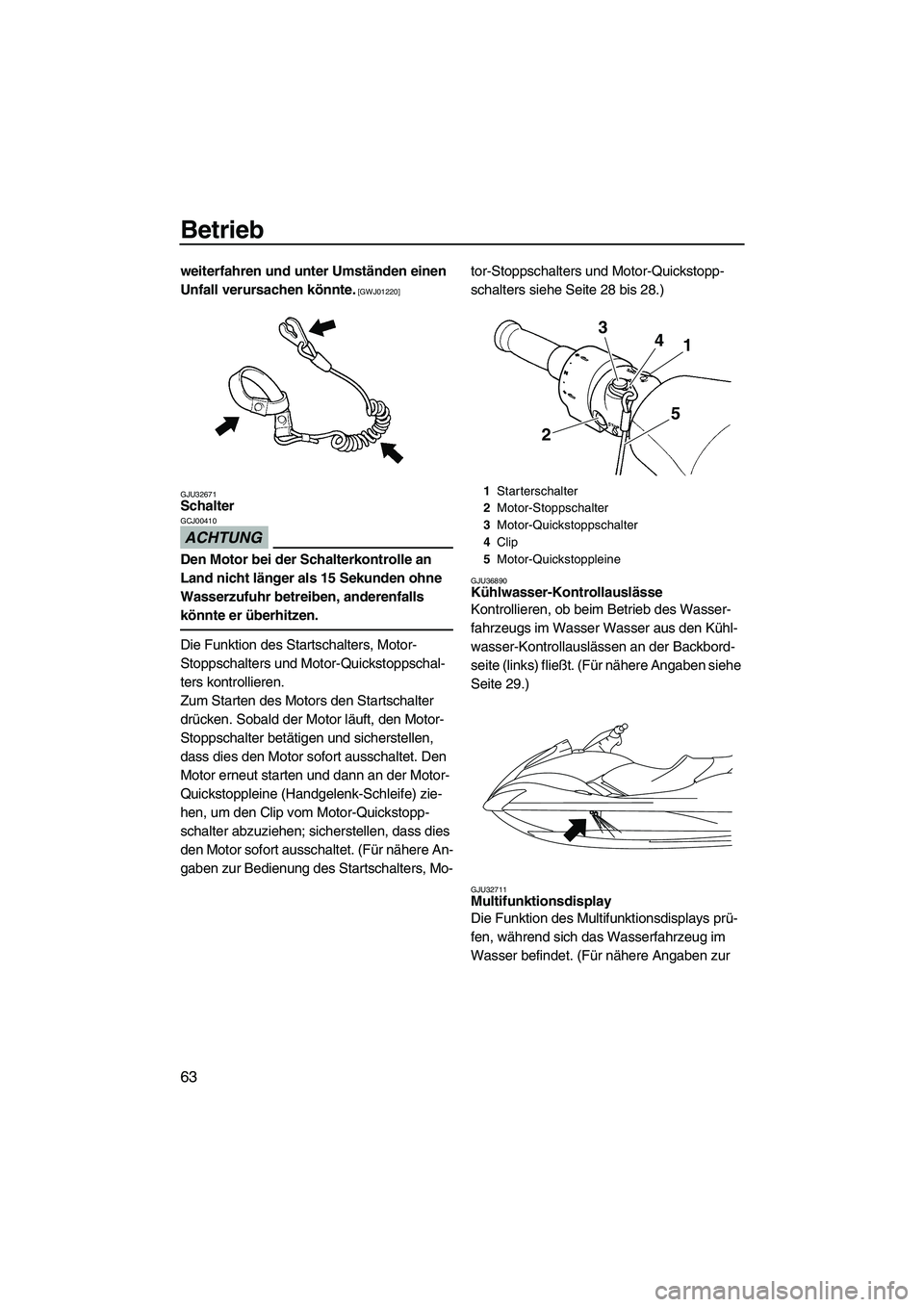

63
weiterfahren und unter Umständen einen
Unfall verursachen könnte.
[GWJ01220]
GJU32671
Schalter
ACHTUNG
GCJ00410
Den Motor bei der Schalterkontrolle an
Land nicht länger als 15 Sekunden ohne
Wasserzufuhr betreiben, anderenfalls
könnte er überhitzen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren.
Zum Starten des Motors den Startschalter
drücken. Sobald der Motor läuft, den Motor-
Stoppschalter betätigen und sicherstellen,
dass dies den Motor sofort ausschaltet. Den
Motor erneut starten und dann an der Motor-
Quickstoppleine (Handgelenk-Schleife) zie-
hen, um den Clip vom Motor-Quickstopp-
schalter abzuziehen; sicherstellen, dass dies
den Motor sofort ausschaltet. (Für nähere An-
gaben zur Bedienung des Startschalters, Mo-tor-Stoppschalters und Motor-Quickstopp-
schalters siehe Seite 28 bis 28.)
GJU36890Kühlwasser-Kontrollauslässe
Kontrollieren, ob beim Betrieb des Wasser-
fahrzeugs im Wasser Wasser aus den Kühl-
wasser-Kontrollauslässen an der Backbord-
seite (links) fließt. (Für nähere Angaben siehe
Seite 29.)
GJU32711Multifunktionsdisplay
Die Funktion des Multifunktionsdisplays prü-
fen, während sich das Wasserfahrzeug im
Wasser befindet. (Für nähere Angaben zur
1Starterschalter
2Motor-Stoppschalter
3Motor-Quickstoppschalter
4Clip
5Motor-Quickstoppleine
4
1 3
5
2
UF1W71G0.book Page 63 Tuesday, July 1, 2008 11:53 AM
