YAMAHA SVHO 2011 Manual de utilização (in Portuguese)

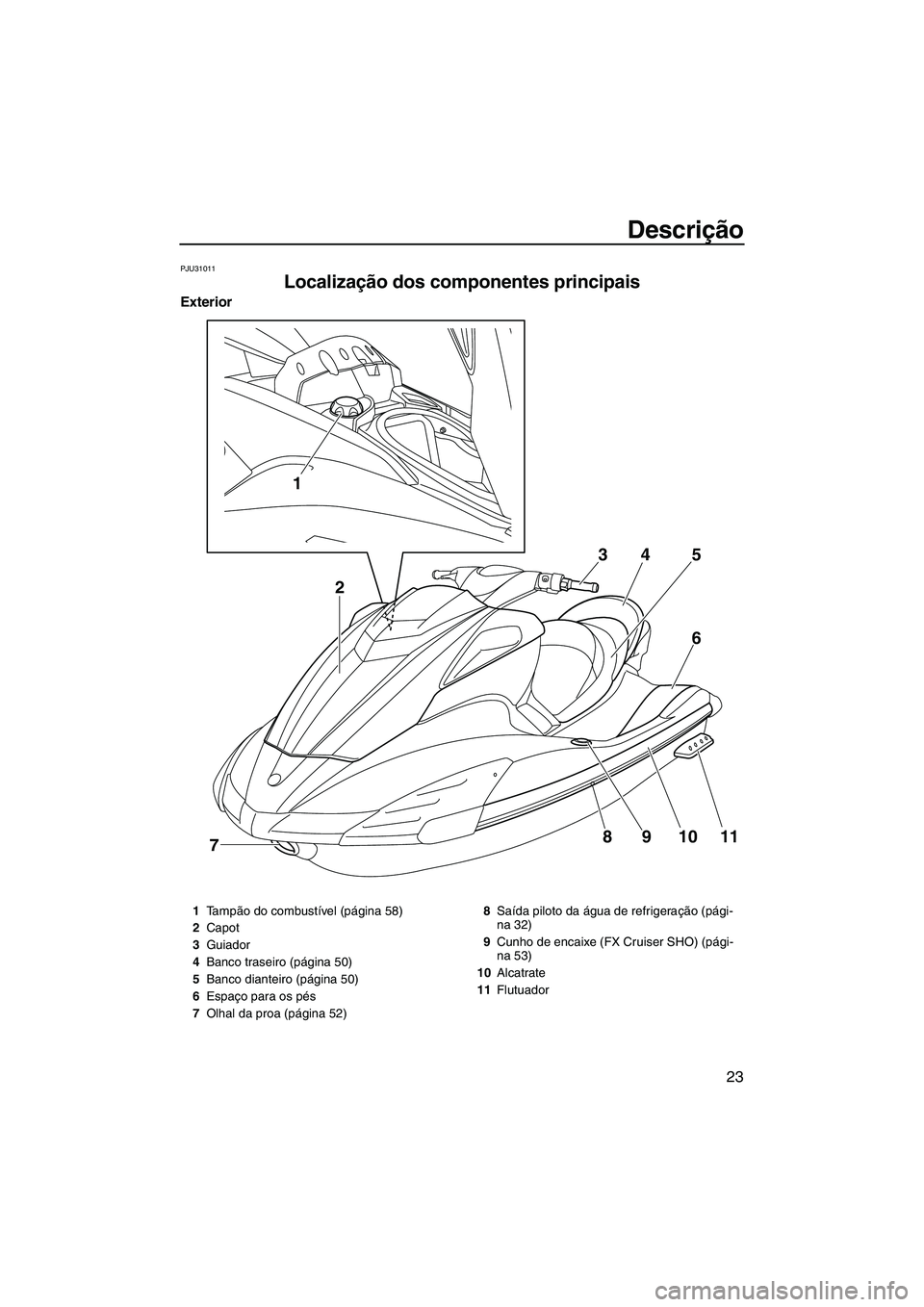

Descrição
23
PJU31011
Localização dos componentes principais
Exterior
1
8
7910116 5 4 3
2
1Ta m pão do combustível (página 58)
2Capot
3Guiador
4Banco traseiro (página 50)
5Banco dianteiro (página 50)
6Espaço para os pés
7Olhal da proa (página 52)8Saída piloto da água de refrigeração (pági-
na 32)
9Cunho de encaixe (FX Cruiser SHO) (pági-
na 53)
10Alcatrate
11Flutuador
UF1W73P0.book Page 23 Wednesday, June 16, 2010 7:15 PM

Descrição
24
4
3
2
5
67 8 9 10
1
1211
1Plataforma de embarque
2Saída piloto eléctrica do porão
3Cunho (página 52)
4Pega manual (página 51)
5Degrau de embarque (página 51)
6Tubeira do jacto
7Tampa do conjunto bomba-tubeira
8Deflector de marcha à ré (página 34)
9Bujão de drenagem da popa (página 62)
10Olhal da popa (página 52)
11Sensor de velocidade
12Grelha de admissão
UF1W73P0.book Page 24 Wednesday, June 16, 2010 7:15 PM

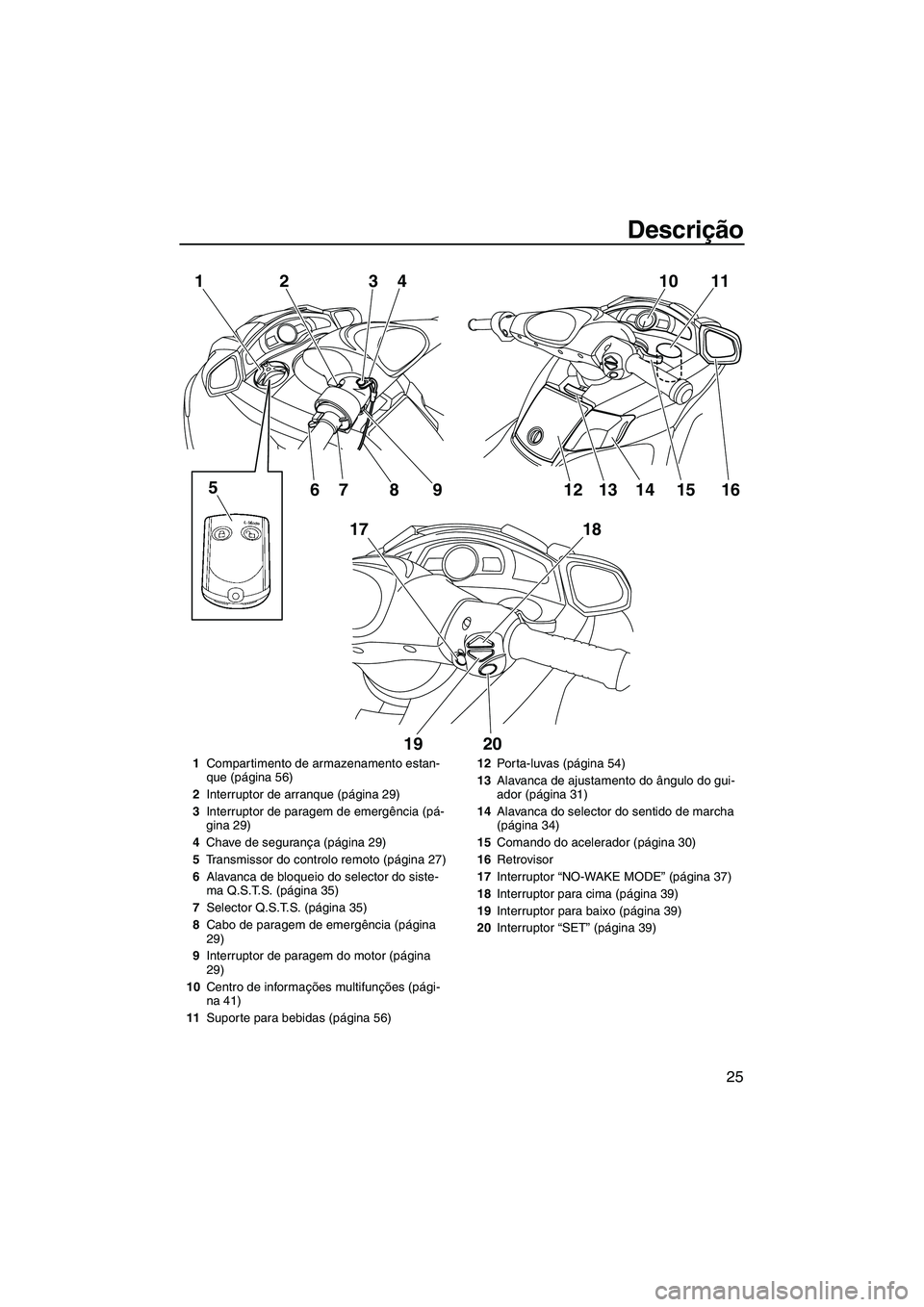

Descrição
25
10 11
16 1
17 23
4
5
67 8 9
18
19 2012 1413 15
1Compartimento de armazenamento estan-
que (página 56)
2Interruptor de arranque (página 29)
3Interruptor de paragem de emergência (pá-
gina 29)
4Chave de segurança (página 29)
5Transmissor do controlo remoto (página 27)
6Alavanca de bloqueio do selector do siste-
ma Q.S.T.S. (página 35)
7Selector Q.S.T.S. (página 35)
8Cabo de paragem de emergência (página
29)
9Interruptor de paragem do motor (página
29)
10Centro de informações multifunções (pági-
na 41)
11Suporte para bebidas (página 56)12Po r ta - lu va s (página 54)
13Alavanca de ajustamento do ângulo do gui-
ador (página 31)
14Alavanca do selector do sentido de marcha
(página 34)
15Comando do acelerador (página 30)
16Retrovisor
17Interruptor “NO-WAKE MODE” (página 37)
18Interruptor para cima (página 39)
19Interruptor para baixo (página 39)
20Interruptor “SET” (página 39)
UF1W73P0.book Page 25 Wednesday, June 16, 2010 7:15 PM

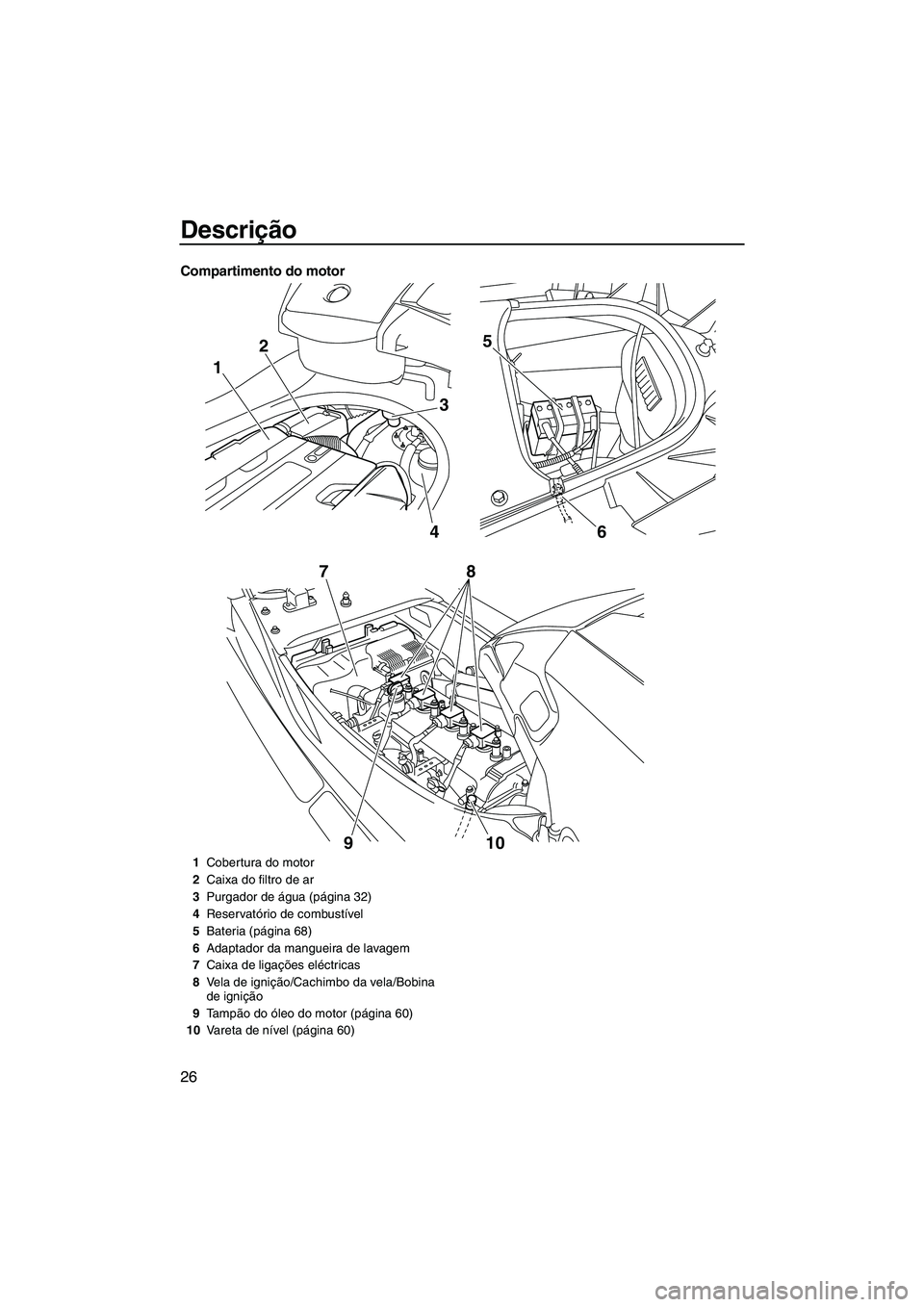

Descrição
26
Compartimento do motor
1
3
6 4 25
10 9 78
1Cobertura do motor
2Caixa do filtro de ar
3Purgador de água (página 32)
4Reservatório de combustível
5Bateria (página 68)
6Adaptador da mangueira de lavagem
7Caixa de ligações eléctricas
8Vela de ignição/Cachimbo da vela/Bobina
de ignição
9Ta m pão do óleo do motor (página 60)
10Vareta de nível (página 60)
UF1W73P0.book Page 26 Wednesday, June 16, 2010 7:15 PM

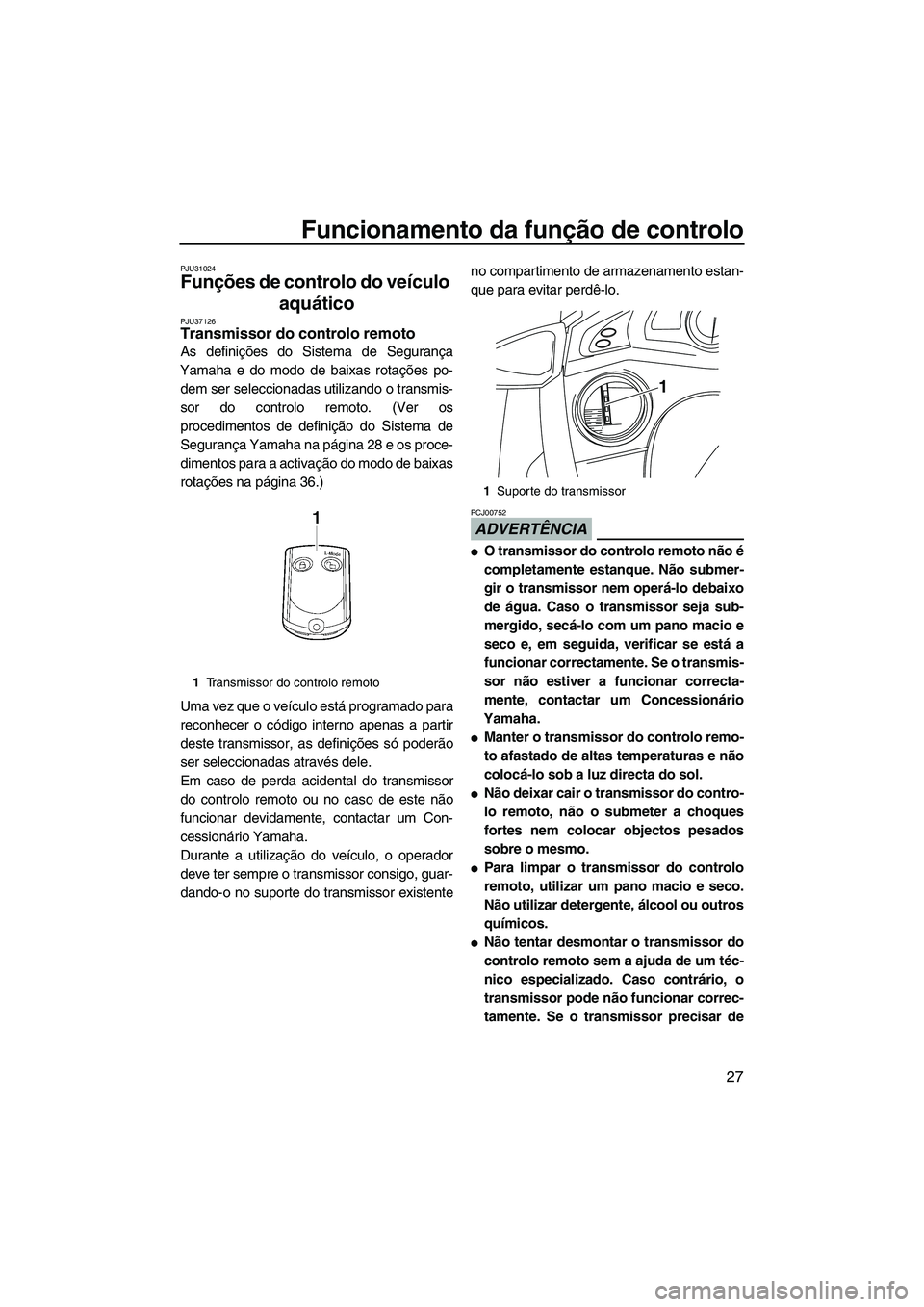

Funcionamento da função de controlo
27
PJU31024
Funções de controlo do veículo
aquático
PJU37126Transmissor do controlo remoto
As definições do Sistema de Segurança
Yamaha e do modo de baixas rotações po-
dem ser seleccionadas utilizando o transmis-
sor do controlo remoto. (Ver os
procedimentos de definição do Sistema de
Segurança Yamaha na página 28 e os proce-
dimentos para a activação do modo de baixas
rotações na página 36.)
Uma vez que o veículo está programado para
reconhecer o código interno apenas a partir
deste transmissor, as definições só poderão
ser seleccionadas através dele.
Em caso de perda acidental do transmissor
do controlo remoto ou no caso de este não
funcionar devidamente, contactar um Con-
cessionário Yamaha.
Durante a utilização do veículo, o operador
deve ter sempre o transmissor consigo, guar-
dando-o no suporte do transmissor existenteno compartimento de armazenamento estan-
que para evitar perdê-lo.
ADVERTÊNCIA
PCJ00752

O transmissor do controlo remoto não é
completamente estanque. Não submer-
gir o transmissor nem operá-lo debaixo
de água. Caso o transmissor seja sub-
mergido, secá-lo com um pano macio e
seco e, em seguida, verificar se está a
funcionar correctamente. Se o transmis-
sor não estiver a funcionar correcta-
mente, contactar um Concessionário
Yamaha.

Manter o transmissor do controlo remo-
to afastado de altas temperaturas e não
colocá-lo sob a luz directa do sol.

Não deixar cair o transmissor do contro-
lo remoto, não o submeter a choques
fortes nem colocar objectos pesados
sobre o mesmo.

Para limpar o transmissor do controlo
remoto, utilizar um pano macio e seco.
Não utilizar detergente, álcool ou outros
químicos.

Não tentar desmontar o transmissor do
controlo remoto sem a ajuda de um téc-
nico especializado. Caso contrário, o
transmissor pode não funcionar correc-
tamente. Se o transmissor precisar de
1Transmissor do controlo remoto
1Suporte do transmissor
1
UF1W73P0.book Page 27 Wednesday, June 16, 2010 7:15 PM

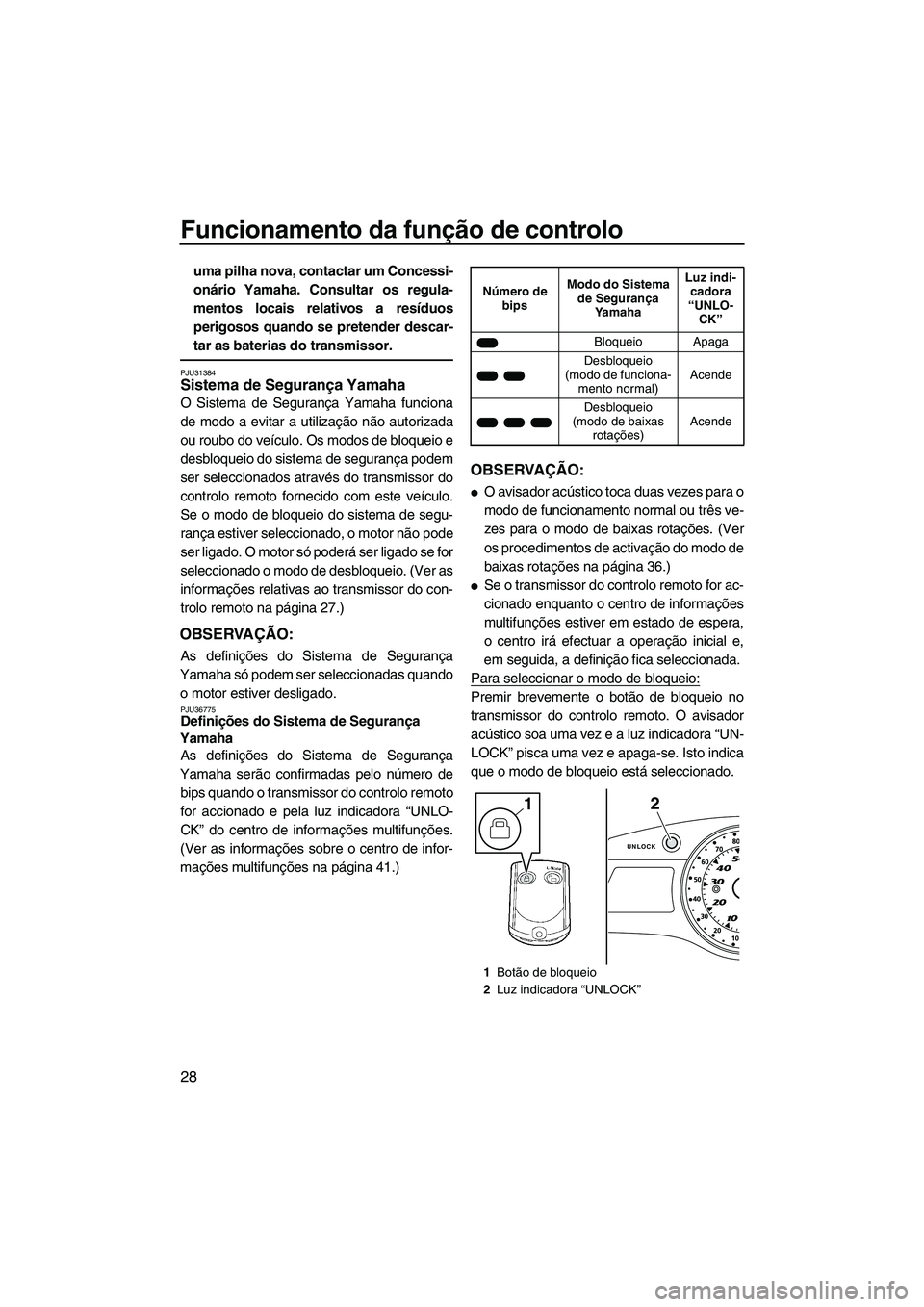

Funcionamento da função de controlo
28
uma pilha nova, contactar um Concessi-
onário Yamaha. Consultar os regula-
mentos locais relativos a resíduos
perigosos quando se pretender descar-
tar as baterias do transmissor.
PJU31384Sistema de Segurança Yamaha
O Sistema de Segurança Yamaha funciona
de modo a evitar a utilização não autorizada
ou roubo do veículo. Os modos de bloqueio e
desbloqueio do sistema de segurança podem
ser seleccionados através do transmissor do
controlo remoto fornecido com este veículo.
Se o modo de bloqueio do sistema de segu-
rança estiver seleccionado, o motor não pode
ser ligado. O motor só poderá ser ligado se for
seleccionado o modo de desbloqueio. (Ver as
informações relativas ao transmissor do con-
trolo remoto na página 27.)
OBSERVAÇÃO:
As definições do Sistema de Segurança
Yamaha só podem ser seleccionadas quando
o motor estiver desligado.
PJU36775Definições do Sistema de Segurança
Yamaha
As definições do Sistema de Segurança
Yamaha serão confirmadas pelo número de
bips quando o transmissor do controlo remoto
for accionado e pela luz indicadora “UNLO-
CK” do centro de informações multifunções.
(Ver as informações sobre o centro de infor-
mações multifunções na página 41.)
OBSERVAÇÃO:

O avisador acústico toca duas vezes para o
modo de funcionamento normal ou três ve-
zes para o modo de baixas rotações. (Ver
os procedimentos de activação do modo de
baixas rotações na página 36.)

Se o transmissor do controlo remoto for ac-
cionado enquanto o centro de informações
multifunções estiver em estado de espera,
o centro irá efectuar a operação inicial e,
em seguida, a definição fica seleccionada.
Para seleccionar o modo de bloqueio:
Premir brevemente o botão de bloqueio no
transmissor do controlo remoto. O avisador
acústico soa uma vez e a luz indicadora “UN-
LOCK” pisca uma vez e apaga-se. Isto indica
que o modo de bloqueio está seleccionado.
Número de
bipsModo do Sistema
de Segurança
Ya m a h aLuz indi-
cadora
“UNLO-
CK”
Bloqueio Apaga
Desbloqueio
(modo de funciona-
mento normal)Acende
Desbloqueio
(modo de baixas
rotações)Acende
1Botão de bloqueio
2Luz indicadora “UNLOCK”
UNLOCK
21
UF1W73P0.book Page 28 Wednesday, June 16, 2010 7:15 PM

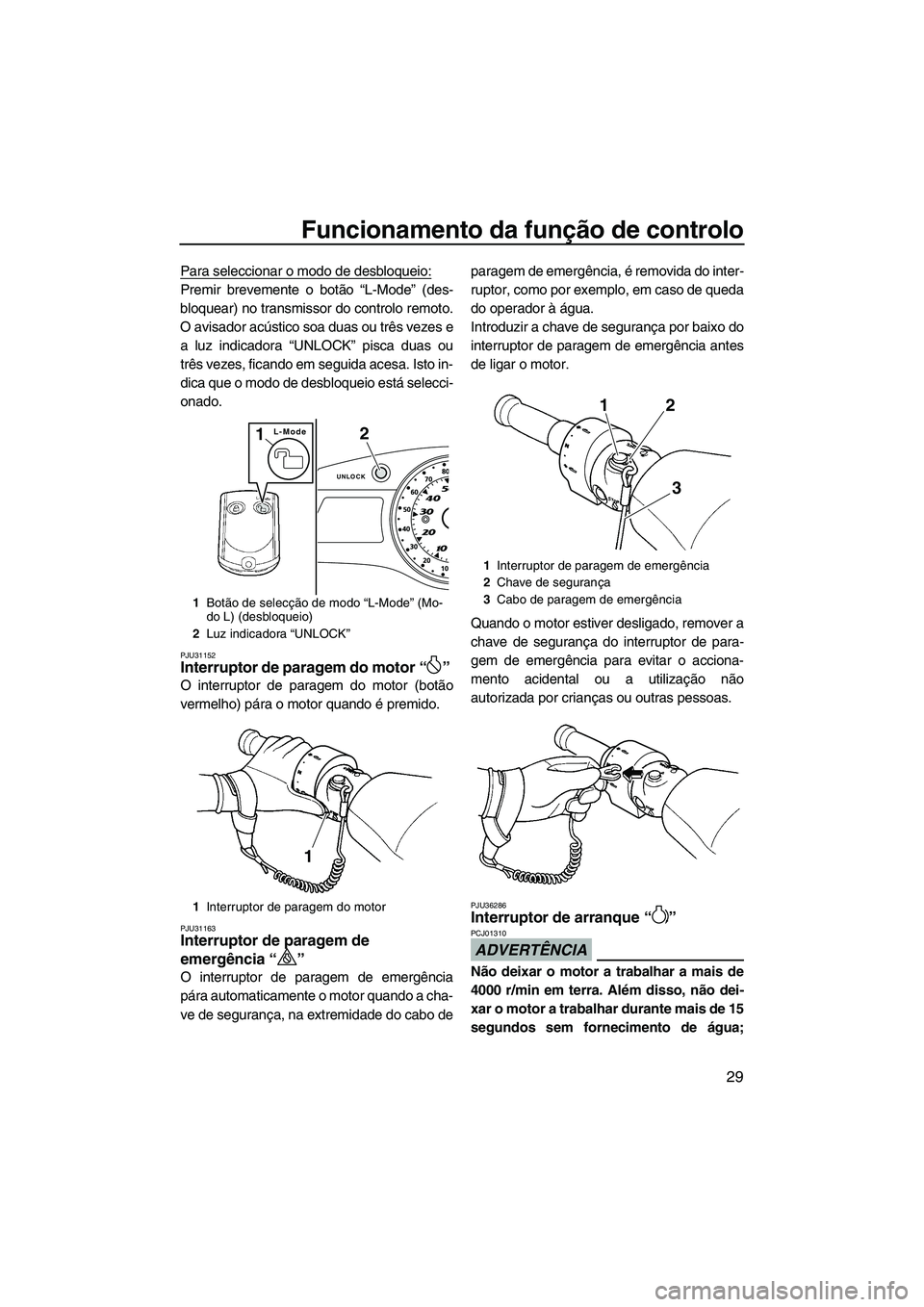

Funcionamento da função de controlo
29
Para seleccionar o modo de desbloqueio:
Premir brevemente o botão “L-Mode” (des-
bloquear) no transmissor do controlo remoto.
O avisador acústico soa duas ou três vezes e
a luz indicadora “UNLOCK” pisca duas ou
três vezes, ficando em seguida acesa. Isto in-
dica que o modo de desbloqueio está selecci-
onado.
PJU31152Interruptor de paragem do motor“”
O interruptor de paragem do motor (botão
vermelho) pára o motor quando é premido.
PJU31163Interruptor de paragem de
emergência“”
O interruptor de paragem de emergência
pára automaticamente o motor quando a cha-
ve de segurança, na extremidade do cabo deparagem de emergência, é removida do inter-
ruptor, como por exemplo, em caso de queda
do operador à água.
Introduzir a chave de segurança por baixo do
interruptor de paragem de emergência antes
de ligar o motor.
Quando o motor estiver desligado, remover a
chave de segurança do interruptor de para-
gem de emergência para evitar o acciona-
mento acidental ou a utilização não
autorizada por crianças ou outras pessoas.
PJU36286Interruptor de arranque“”
ADVERTÊNCIA
PCJ01310
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de 15
segundos sem fornecimento de água;
1Botão de selecção de modo “L-Mode” (Mo-
do L) (desbloqueio)
2Luz indicadora “UNLOCK”
1Interruptor de paragem do motor
UNLOCK
L-Mode21
1
1Interruptor de paragem de emergência
2Chave de segurança
3Cabo de paragem de emergência
2
1
3
UF1W73P0.book Page 29 Wednesday, June 16, 2010 7:15 PM

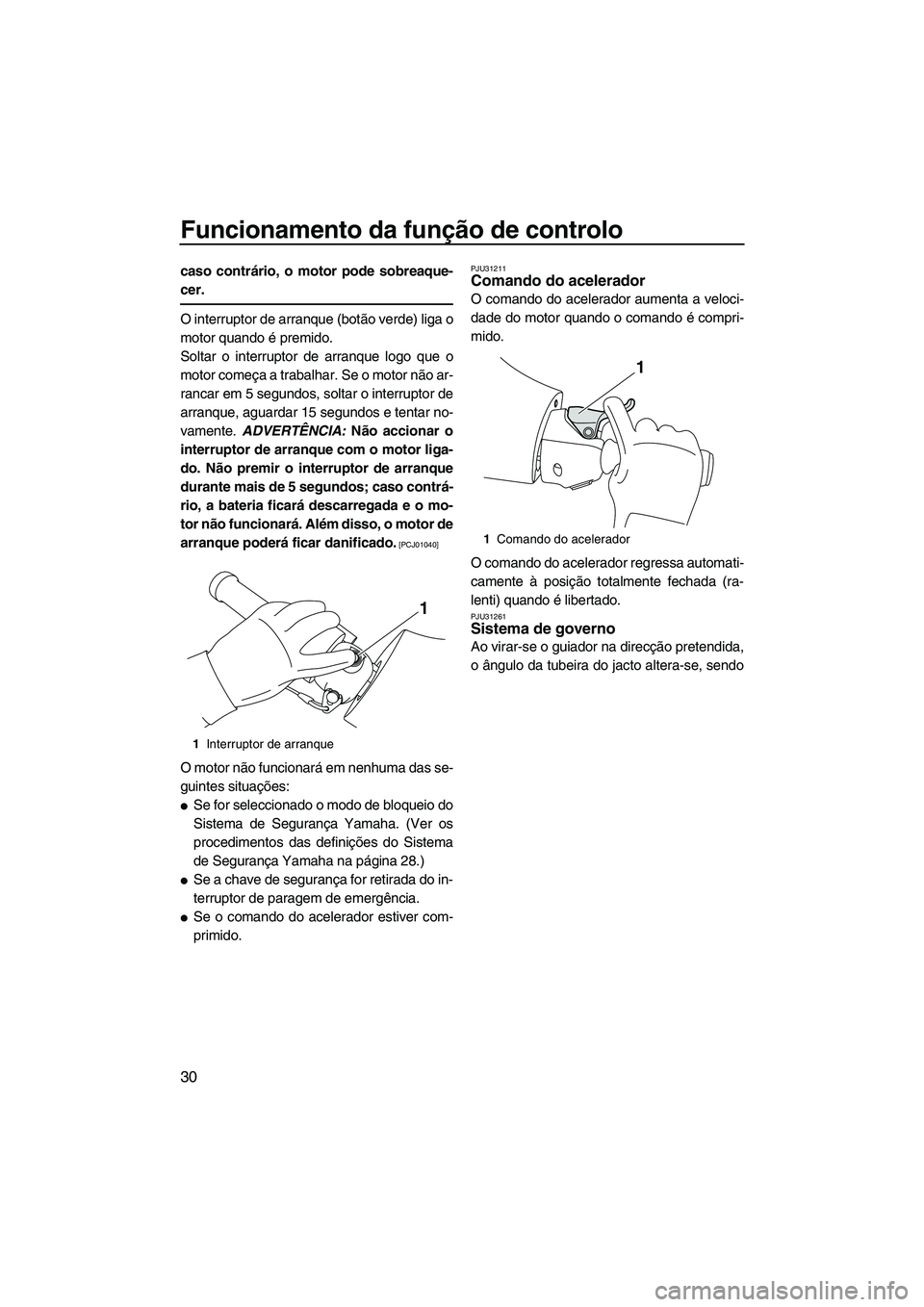

Funcionamento da função de controlo
30
caso contrário, o motor pode sobreaque-
cer.
O interruptor de arranque (botão verde) liga o
motor quando é premido.
Soltar o interruptor de arranque logo que o
motor começa a trabalhar. Se o motor não ar-
rancar em 5 segundos, soltar o interruptor de
arranque, aguardar 15 segundos e tentar no-
vamente. ADVERTÊNCIA: Não accionar o
interruptor de arranque com o motor liga-
do. Não premir o interruptor de arranque
durante mais de 5 segundos; caso contrá-
rio, a bateria ficará descarregada e o mo-
tor não funcionará. Além disso, o motor de
arranque poderá ficar danificado.
[PCJ01040]
O motor não funcionará em nenhuma das se-
guintes situações:

Se for seleccionado o modo de bloqueio do
Sistema de Segurança Yamaha. (Ver os
procedimentos das definições do Sistema
de Segurança Yamaha na página 28.)

Se a chave de segurança for retirada do in-
terruptor de paragem de emergência.

Se o comando do acelerador estiver com-
primido.
PJU31211Comando do acelerador
O comando do acelerador aumenta a veloci-
dade do motor quando o comando é compri-
mido.
O comando do acelerador regressa automati-
camente à posição totalmente fechada (ra-
lenti) quando é libertado.
PJU31261Sistema de governo
Ao virar-se o guiador na direcção pretendida,
o ângulo da tubeira do jacto altera-se, sendo
1Interruptor de arranque
1
1Comando do acelerador
1
UF1W73P0.book Page 30 Wednesday, June 16, 2010 7:15 PM

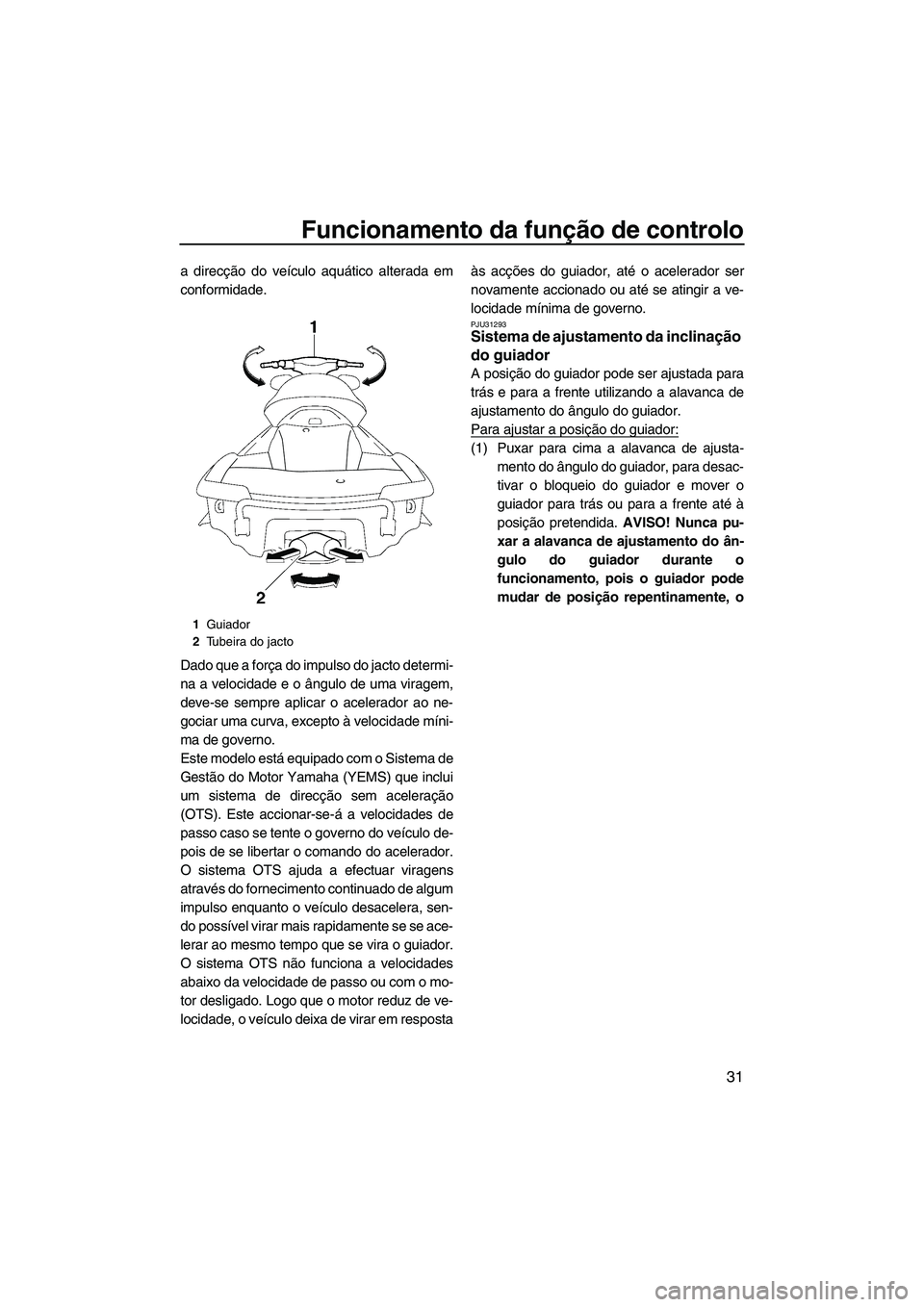

Funcionamento da função de controlo
31
a direcção do veículo aquático alterada em
conformidade.
Dado que a força do impulso do jacto determi-
na a velocidade e o ângulo de uma viragem,
deve-se sempre aplicar o acelerador ao ne-
gociar uma curva, excepto à velocidade míni-
ma de governo.
Este modelo está equipado com o Sistema de
Gestão do Motor Yamaha (YEMS) que inclui
um sistema de direcção sem aceleração
(OTS). Este accionar-se-á a velocidades de
passo caso se tente o governo do veículo de-
pois de se libertar o comando do acelerador.
O sistema OTS ajuda a efectuar viragens
através do fornecimento continuado de algum
impulso enquanto o veículo desacelera, sen-
do possível virar mais rapidamente se se ace-
lerar ao mesmo tempo que se vira o guiador.
O sistema OTS não funciona a velocidades
abaixo da velocidade de passo ou com o mo-
tor desligado. Logo que o motor reduz de ve-
locidade, o veículo deixa de virar em respostaàs acções do guiador, até o acelerador ser
novamente accionado ou até se atingir a ve-
locidade mínima de governo.
PJU31293Sistema de ajustamento da inclinação
do guiador
A posição do guiador pode ser ajustada para
trás e para a frente utilizando a alavanca de
ajustamento do ângulo do guiador.
Para ajustar a posição do guiador:
(1) Puxar para cima a alavanca de ajusta-
mento do ângulo do guiador, para desac-
tivar o bloqueio do guiador e mover o
guiador para trás ou para a frente até à
posição pretendida. AVISO! Nunca pu-
xar a alavanca de ajustamento do ân-
gulo do guiador durante o
funcionamento, pois o guiador pode
mudar de posição repentinamente, o
1Guiador
2Tubeira do jacto
UF1W73P0.book Page 31 Wednesday, June 16, 2010 7:15 PM

Funcionamento da função de controlo
32
que pode provocar um acidente.
[PWJ00041]
(2) Verificar se a alavanca de ajustamento
do ângulo do guiador regressa à posição
original e se o guiador fica firmemente
bloqueado.
PJU41800Saídas piloto da água de refrigeração
Com o motor em funcionamento, alguma da
água de refrigeração que circula no motor édescarregada pelas saídas piloto da água de
refrigeração.
Existem saídas piloto da água de refrigeração
a bombordo (esquerda) e a estibordo (direita)
do veículo. Para verificar o funcionamento do
sistema de refrigeração, verificar se existe
descarga de água pela saída piloto de bom-
bordo (esquerda). Se não houver descarga
de água por esta saída, desligar o motor e ve-
rificar se a tomada do jacto está obstruída.
(Consultar mais informações sobre a tomada
do jacto na página 107.)
OBSERVAÇÃO:

Após o accionamento do motor, demorará
cerca de 60 segundos para a água come-
çar a ser descarregada pelas saídas piloto.

A descarga de água pode não ser constan-
te com o motor a funcionar ao ralenti. Se
esta situação se verificar, accionar ligeira-
mente o acelerador para garantir que a
descarga de água é adequada.
PJU40322Purgador de água
O purgador de água impede a entrada de
água no reservatório de combustível uma vez
que recolhe qualquer água que entre no tubo
de respiro do reservatório de combustível
caso o veículo vire de quilha.
1Alavanca de ajustamento do ângulo do gui-
ador
1
1Saída piloto da água de refrigeração (lado
de bombordo [esquerdo])
1
UF1W73P0.book Page 32 Wednesday, June 16, 2010 7:15 PM
