YAMAHA TDM 850 2000 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-3
8
Pneumatici
Davanti
Tipo Senza camera d’aria
Dimensioni 110/80 ZR18 (58W)
Fa bb r i c a n t e /
modello Bridgestone / BT54F
Michelin / MACADAM 90X
Pirelli / MTR03
Po s t e r i o r e
Tipo Senza camera d’aria
Dimensioni 150/70 ZR17 (69W)
Fa bb r i c a n t e /
modello Bridgestone / BT54R
Michelin / MACADAM 90X
Pirelli / MTR04
Carico massimo* 203 kg
Pressione dell’aria (pneumatico freddo)
Fino a carico 90 kg*
Davanti 225 kPa (2,25 kg/cm
2, 2,25 bar)
Posteriore 275 kPa (2,75 kg/cm2, 2,75 bar)
90 kg ~ Carico massimo*
Davanti 225 kPa (2,25 kg/cm2, 2,25 bar)
Posteriore 275 kPa (2,75 kg/cm2, 2,75 bar)Guida ad alta velocità
Davanti 225 kPa (2,25 kg/cm
2; 2,25 bar)
Posteriore 275 kPa (2,75 kg/cm2; 2,75 bar)
* Il carico è il peso totale dei bagagli, del pilota, del passeggero e
degli accessori
Ruote
Davanti
Tipo Raggio
Misura 18 ´ MT3,00
Po s t e r i o r e
Tipo Raggio
Misura 17 ´ MT4,00
Freni
Davanti
Tipo Freno a disco doppio
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a disco singolo
Funzionamento Azionamento con il piede
destro
Fluido DOT 4
H_4tx_Spec.fm Page 3 Saturday, October 16, 1999 2:35 PM

CARATTERISTICHE TECNICHE
8-4
8
Sospensione
Davanti
Tipo Forcella telescopica
Po st e r i o re
Tipo Forcellone
Ammortizzatori
Davanti Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Davanti 149 mm
Posteriore 144 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magneto CA
Uscita standard 14 V, 23,5 A @ 5.000 giri/min
Batteria
Tipo GT12B-4
Tensione, capac-
ità 12 V, 10 AH
Tipo di faroLampadina al quarzo (alogena)Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 55 W ´ 2
Luce ausiliaria 12 V, 5 W ´ 1
Luce di coda/freno 12 V, 5/21 W ´ 2
Freccia 12 V, 21 W ´ 4
Strumenti 12 V, 2 W ´ 3
Luce segnalatore della
marcia di folle 14 V, 1,4 W ´ 1
Luce segnalatore del faro
abbagliante 14 V, 1,4 W ´ 1
Luce dell’indicatore di svolta 14 V, 1,4 W ´ 2
Spia indicatore della tempe-
ratura del liquido di raffredda-
mento14 V, 1,4 W ´ 1
Luce dell’indicatore
carburante 12 V, 2 W ´ 1
Fusibile
Fusibile principale 30 A
Fusibile faro 15 A
Fusibile sistema segnalazione 15 A
Fusibile ignizione 10 A
Fusibile luci di emergenza 10 A
Fusibile di contachilometri 5 A
Fusibile ventola radiatore 7,5 A
H_4tx_Spec.fm Page 4 Saturday, October 16, 1999 2:35 PM

H_4tx_Spec.fm Page 5 Saturday, October 16, 1999 2:35 PM

INFORMAZIONI PER I CONSUMATORI
9
Registrazioni del numero di identificazione ........................................ 9-1
Numero d’identificazione della chiave ................................................ 9-1
Numero identificazione veicolo........................................................... 9-1
Etichetta di modello ............................................................................ 9-2
H_4tx_ConsumerTOC.fm Page 1 Saturday, October 16, 1999 2:35 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Registrazioni del numero di
identificazioneRegistrate il numero di identificazione della
chiave il numero di identificazione del vei-
colo e le informazioni dell’etichetta di mo-
dello negli spazi previsti per permettervi di
ordinare i pezzi di ricambio dal Vs. Conces-
sionario Yamaha, o come riferimento nel
caso in cui il vostro veicolo venga rubato.
1. NUMERO D’IDENTIFICAZIONE DEL-
LA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DI MODELLO:CA-01IHAU01041
Numero d’identificazione della
chiaveIl numero d’identificazione della chiave è
stampato sulla piastrina della chiave. Regi-
strate questo numero nello spazio previsto
come riferimento nel caso abbiate bisogno
di una nuova chiave.
HAU01043
Numero identificazione veicoloIl numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Annotare
questo numero nello spazio apposito.NOTA:@ Il numero di identificazione del veicolo vie-
ne usato per identificare la motocicletta e
può essere usato per registrarla presso
l’apposita autorità nazionale. @
1. Numero d’identificazione della chiave
1. Numero identificazione veicolo
H_4tx_Consumer.fm Page 1 Saturday, October 16, 1999 2:36 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01050
Etichetta di modelloL’etichetta di modello è affissa al telaio sot-
to la sella. (Vedere pagina 3-12 per il proce-
dimento di rimozione della sella.) Registrate
le informazioni di questa etichetta nello spa-
zio apposito. Queste informazioni sono ne-
cessario per ordinare i pezzi di ricambio dal
vostro concessionario Yamaha.1. Etichetta di modello
H_4tx_Consumer.fm Page 2 Saturday, October 16, 1999 2:36 PM

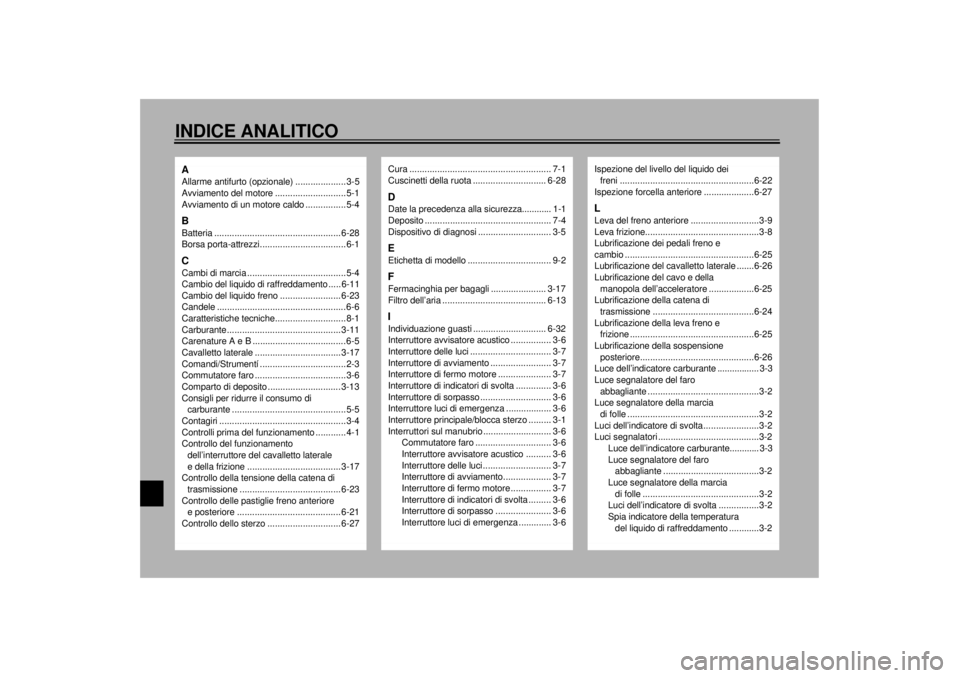

10-INDICE ANALITICOAAllarme antifurto (opzionale) ....................3-5
Avviamento del motore ............................5-1
Avviamento di un motore caldo ................5-4BBatteria .................................................. 6-28
Borsa porta-attrezzi..................................6-1CCambi di marcia .......................................5-4
Cambio del liquido di raffreddamento ..... 6-11
Cambio del liquido freno ........................ 6-23
Candele ...................................................6-6
Caratteristiche tecniche............................8-1
Carburante............................................. 3-11
Carenature A e B .....................................6-5
Cavalletto laterale .................................. 3-17
Comandi/Strumentí ..................................2-3
Commutatore faro ....................................3-6
Comparto di deposito ............................. 3-13
Consigli per ridurre il consumo di
carburante .............................................5-5
Contagiri ..................................................3-4
Controlli prima del funzionamento............4-1
Controllo del funzionamento
dell’interruttore del cavalletto laterale
e della frizione ..................................... 3-17
Controllo della tensione della catena di
trasmissione ........................................ 6-23
Controllo delle pastiglie freno anteriore
e posteriore ......................................... 6-21
Controllo dello sterzo ............................. 6-27
Cura ........................................................ 7-1
Cuscinetti della ruota ............................. 6-28DDate la precedenza alla sicurezza............ 1-1
Deposito .................................................. 7-4
Dispositivo di diagnosi ............................. 3-5EEtichetta di modello ................................. 9-2FFermacinghia per bagagli ...................... 3-17
Filtro dell’aria ......................................... 6-13IIndividuazione guasti ............................. 6-32
Interruttore avvisatore acustico ................ 3-6
Interruttore delle luci ................................ 3-7
Interruttore di avviamento ........................ 3-7
Interruttore di fermo motore ..................... 3-7
Interruttore di indicatori di svolta .............. 3-6
Interruttore di sorpasso ............................ 3-6
Interruttore luci di emergenza .................. 3-6
Interruttore principale/blocca sterzo ......... 3-1
Interruttori sul manubrio ........................... 3-6
Commutatore faro .............................. 3-6
Interruttore avvisatore acustico .......... 3-6
Interruttore delle luci ........................... 3-7
Interruttore di avviamento................... 3-7
Interruttore di fermo motore ................ 3-7
Interruttore di indicatori di svolta ......... 3-6
Interruttore di sorpasso ...................... 3-6
Interruttore luci di emergenza ............. 3-6
Ispezione del livello del liquido dei
freni .....................................................6-22
Ispezione forcella anteriore ....................6-27LLeva del freno anteriore ...........................3-9
Leva frizione.............................................3-8
Lubrificazione dei pedali freno e
cambio ...................................................6-25
Lubrificazione del cavalletto laterale .......6-26
Lubrificazione del cavo e della
manopola dell’acceleratore ..................6-25
Lubrificazione della catena di
trasmissione ........................................6-24
Lubrificazione della leva freno e
frizione .................................................6-25
Lubrificazione della sospensione
posteriore.............................................6-26
Luce dell’indicatore carburante ................. 3-3
Luce segnalatore del faro
abbagliante ............................................3-2
Luce segnalatore della marcia
di folle ....................................................3-2
Luci dell’indicatore di svolta ......................3-2
Luci segnalatori ........................................3-2
Luce dell’indicatore carburante............ 3-3
Luce segnalatore del faro
abbagliante ......................................3-2
Luce segnalatore della marcia
di folle ..............................................3-2
Luci dell’indicatore di svolta................3-2
Spia indicatore della temperatura
del liquido di raffreddamento ............3-2
H_4txIX.fm Page 1 Saturday, October 16, 1999 2:36 PM

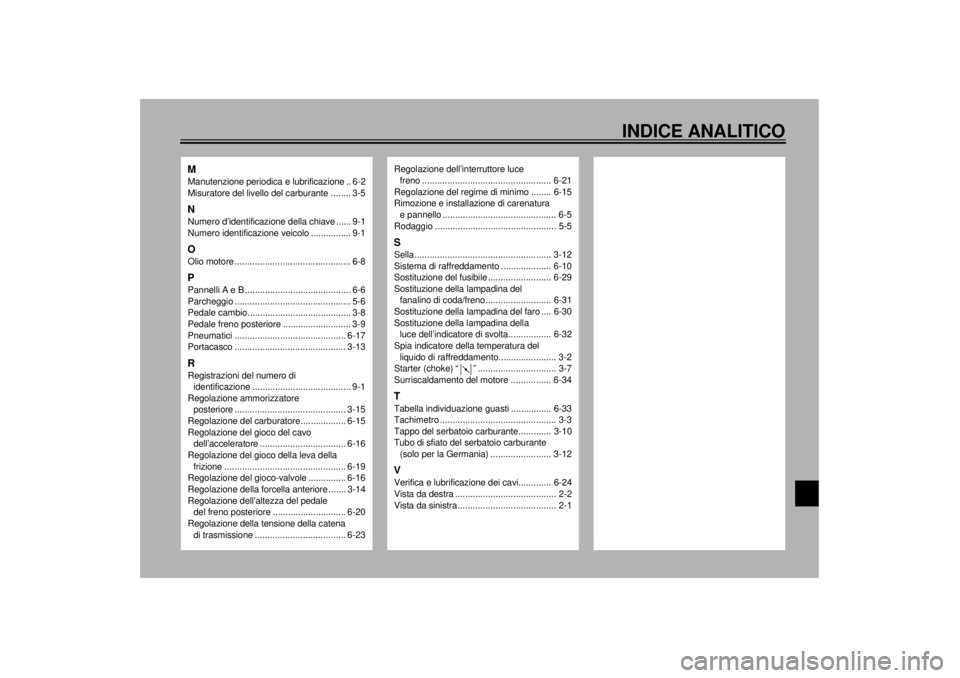

INDICE ANALITICO
MManutenzione periodica e lubrificazione .. 6-2
Misuratore del livello del carburante ........ 3-5NNumero d’identificazione della chiave ...... 9-1
Numero identificazione veicolo ................ 9-1OOlio motore .............................................. 6-8PPannelli A e B .......................................... 6-6
Parcheggio .............................................. 5-6
Pedale cambio......................................... 3-8
Pedale freno posteriore ........................... 3-9
Pneumatici ............................................ 6-17
Portacasco ............................................ 3-13RRegistrazioni del numero di
identificazione ....................................... 9-1
Regolazione ammorizzatore
posteriore ............................................ 3-15
Regolazione del carburatore .................. 6-15
Regolazione del gioco del cavo
dell’acceleratore.................................. 6-16
Regolazione del gioco della leva della
frizione ................................................ 6-19
Regolazione del gioco-valvole ............... 6-16
Regolazione della forcella anteriore ....... 3-14
Regolazione dell’altezza del pedale
del freno posteriore ............................. 6-20
Regolazione della tensione della catena
di trasmissione .................................... 6-23
Regolazione dell’interruttore luce
freno ................................................... 6-21
Regolazione del regime di minimo ........ 6-15
Rimozione e installazione di carenatura
e pannello ............................................. 6-5
Rodaggio ................................................ 5-5SSella...................................................... 3-12
Sistema di raffreddamento .................... 6-10
Sostituzione del fusibile ......................... 6-29
Sostituzione della lampadina del
fanalino di coda/freno.......................... 6-31
Sostituzione della lampadina del faro .... 6-30
Sostituzione della lampadina della
luce dell’indicatore di svolta................. 6-32
Spia indicatore della temperatura del
liquido di raffreddamento....................... 3-2
Starter (choke) “ ” ............................... 3-7
Surriscaldamento del motore ................ 6-34TTabella individuazione guasti ................ 6-33
Tachimetro .............................................. 3-3
Tappo del serbatoio carburante............. 3-10
Tubo di sfiato del serbatoio carburante
(solo per la Germania) ........................ 3-12VVerifica e lubrificazione dei cavi............. 6-24
Vista da destra ........................................ 2-2
Vista da sinistra ....................................... 2-1
H_4txIX.fm Page 2 Saturday, October 16, 1999 2:36 PM

PRINTED IN JAPAN
99 · 9 - 1.3 ´ 1 CR
(H) STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
