YAMAHA TDM 900 2002 Manuale de Empleo (in Spanish)

ESPECIFICACIONES
8-4
8
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema de generador
Tipo Magneto de C.A.
Salida estándar 14 V, 31,5 A @ 5.000 r/min
Batería
Modelo GT12B-4
Vataje, capacidad 12 V, 10 Ah
Tipo del faroBombilla de cuarzo (halógena)
Voltaje y vataje de ampdleta ×
cantidad
Faro 12 V, 55 W × 2
Luz auxiliar 12 V, 5 W × 1
Luz de freno/piloto trasero 12 V, 5/21 W × 2
Luz de intermitencia 12 V, 10 W × 4
Luz de la instrumentación12 V, 2 W × 2
Luz indicadora de punto muerto 14 V, 1,2 W × 1
Testigo de luces de carretera 14 V, 1,4 W × 1
Luces indicadora de intermitencia 14 V, 1,2 W × 2
Luz de aviso del nivel de aceite L.E.D
Luz de aviso de avería del motor 14 V, 1,4 W × 1Fusibles
Fusible principal 40 A
Fusible del faro 15 A
Fusible del sistema de intermitencia 7,5 A
Fusible del encendido 10 A
Fusible de iluminación de
estacionamiento 5 A
Fusible de los intermitentes y de
la luz de aviso de peligro 10 A
Fusible de reserva
(cuentakilómetros y reloj) 5 A
Fusible del ventilador del
radiador 20 A
Fusible del sistema de inyección
electrónica de combustible 10 A
S_5ps.book Page 4 Wednesday, December 12, 2001 10:16 AM

ESPECIFICACIONES
8-5
8
SAU03941
Tabla de conversión CS-03STodos los datos de especificaciones que figuran en este manual se
expresan en SI y UNIDADES MÉTRICAS.
Utilice esta tabla para convertir los valores en unidades
MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métrica Factor de conversión Unidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Pesokg
g× 2,205× 0,03527lb
oz
Velocidad km/h× 0,6214 mi/h
Distanciakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm
3)
cc (cm3)
L (litros)
L (litros)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°F
S_5ps.book Page 5 Wednesday, December 12, 2001 10:16 AM

INFORMACIÓN PARA EL CONSUMIDOR
9
Números de identificación ............................................................................ 9-1
Número de identificación de la llave ............................................................. 9-1
Número de identificación del vehículo ......................................................... 9-1
Etiqueta del modelo ....................................................................................... 9-2
S_5ps.book Page 1 Wednesday, December 12, 2001 10:16 AM

9-1
9
SAU01039
9-INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificación Anote el número de identificación de la llave, el
número de identificación del vehículo y los da-
tos de la etiqueta del modelo en los espacios pre-
vistos más abajo para utilizarlos como
referencia cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:CA-02S2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:CA-02S3. INFORMACIÓN DE LA ETIQUETA
DEL MODELO:CA-01SSAU01041
Número de identificación de la llave El número de identificación de la llave está gra-
bado en la etiqueta de la llave.
Anote este número en el espacio previsto y utilí-
celo como referencia cuando solicite una nueva
llave.
SAU01043
Número de identificación del
vehículo El número de identificación del vehículo está
grabado en el tubo de dirección. Anote este nú-
mero en el espacio previsto.NOTA:_ El número de identificación del vehículo sirve
para identificar la motocicleta y puede utilizarse
para registrarla ante las autoridades de su locali-
dad a efectos de matriculación. _
1. Número de identificación de la llave
1. Número de identificación del vehículo
S_5ps.book Page 1 Wednesday, December 12, 2001 10:16 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU01050
Etiqueta del modelo La etiqueta del modelo está pegada en el basti-
dor debajo del asiento. (Véanse en la página
3-11 las instrucciones para desmontar y montar
el asiento.) Anote los datos que figuran en esta
etiqueta en el espacio previsto. Necesitará estos
datos cuando solicite repuestos a un concesiona-
rio Yamaha.1. Etiqueta del modelo
S_5ps.book Page 2 Wednesday, December 12, 2001 10:16 AM

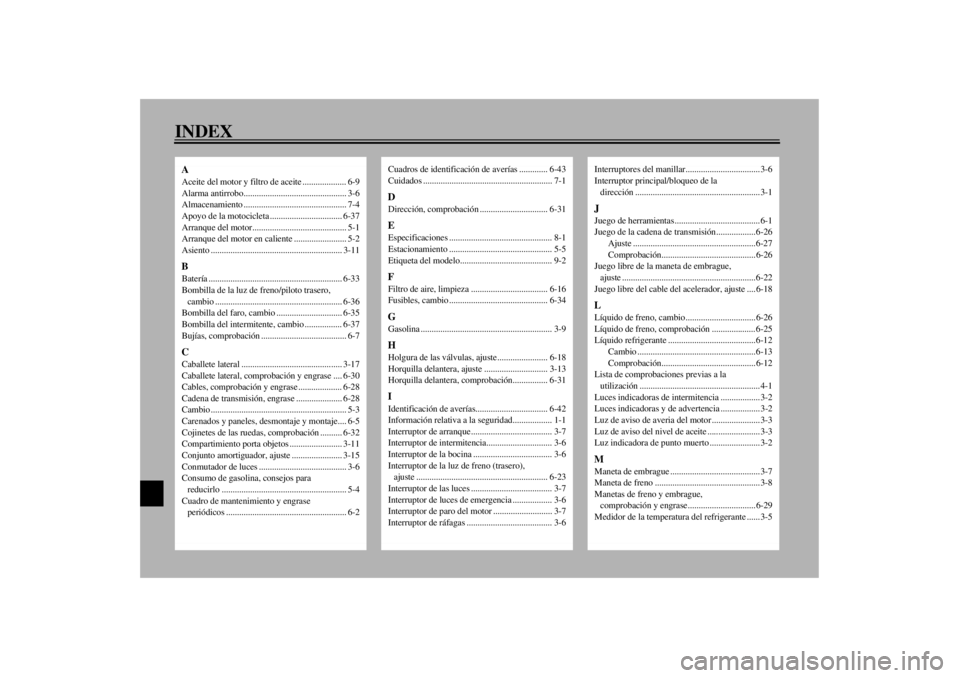

INDEXAAceite del motor y filtro de aceite .................... 6-9
Alarma antirrobo............................................... 3-6
Almacenamiento ............................................... 7-4
Apoyo de la motocicleta ................................. 6-37
Arranque del motor........................................... 5-1
Arranque del motor en caliente ........................ 5-2
Asiento ............................................................ 3-11BBatería ............................................................. 6-33
Bombilla de la luz de freno/piloto trasero,
cambio .......................................................... 6-36
Bombilla del faro, cambio .............................. 6-35
Bombilla del intermitente, cambio ................. 6-37
Bujías, comprobación ....................................... 6-7CCaballete lateral .............................................. 3-17
Caballete lateral, comprobación y engrase .... 6-30
Cables, comprobación y engrase .................... 6-28
Cadena de transmisión, engrase ..................... 6-28
Cambio .............................................................. 5-3
Carenados y paneles, desmontaje y montaje.... 6-5
Cojinetes de las ruedas, comprobación .......... 6-32
Compartimiento porta objetos ........................ 3-11
Conjunto amortiguador, ajuste ....................... 3-15
Conmutador de luces ........................................ 3-6
Consumo de gasolina, consejos para
reducirlo ......................................................... 5-4
Cuadro de mantenimiento y engrase
periódicos ....................................................... 6-2
Cuadros de identificación de averías ............. 6-43
Cuidados ........................................................... 7-1DDirección, comprobación ............................... 6-31EEspecificaciones ............................................... 8-1
Estacionamiento ............................................... 5-5
Etiqueta del modelo.......................................... 9-2FFiltro de aire, limpieza ................................... 6-16
Fusibles, cambio ............................................. 6-34GGasolina ............................................................ 3-9HHolgura de las válvulas, ajuste....................... 6-18
Horquilla delantera, ajuste ............................. 3-13
Horquilla delantera, comprobación................ 6-31IIdentificación de averías................................. 6-42
Información relativa a la seguridad.................. 1-1
Interruptor de arranque ..................................... 3-7
Interruptor de intermitencia.............................. 3-6
Interruptor de la bocina .................................... 3-6
Interruptor de la luz de freno (trasero),
ajuste ............................................................ 6-23
Interruptor de las luces ..................................... 3-7
Interruptor de luces de emergencia .................. 3-6
Interruptor de paro del motor ........................... 3-7
Interruptor de ráfagas ....................................... 3-6
Interruptores del manillar.................................. 3-6
Interruptor principal/bloqueo de la
dirección ......................................................... 3-1JJuego de herramientas....................................... 6-1
Juego de la cadena de transmisión.................. 6-26
Ajuste ........................................................ 6-27
Comprobación........................................... 6-26
Juego libre de la maneta de embrague,
ajuste ............................................................. 6-22
Juego libre del cable del acelerador, ajuste .... 6-18LLíquido de freno, cambio ................................ 6-26
Líquido de freno, comprobación .................... 6-25
Líquido refrigerante ........................................ 6-12
Cambio ...................................................... 6-13
Comprobación........................................... 6-12
Lista de comprobaciones previas a la
utilización ....................................................... 4-1
Luces indicadoras de intermitencia .................. 3-2
Luces indicadoras y de advertencia .................. 3-2
Luz de aviso de averia del motor ...................... 3-3
Luz de aviso del nivel de aceite ........................ 3-3
Luz indicadora de punto muerto ....................... 3-2MManeta de embrague ......................................... 3-7
Maneta de freno ................................................ 3-8
Manetas de freno y embrague,
comprobación y engrase............................... 6-29
Medidor de la temperatura del refrigerante ...... 3-5
S_5ps.book Page 1 Wednesday, December 12, 2001 10:16 AM

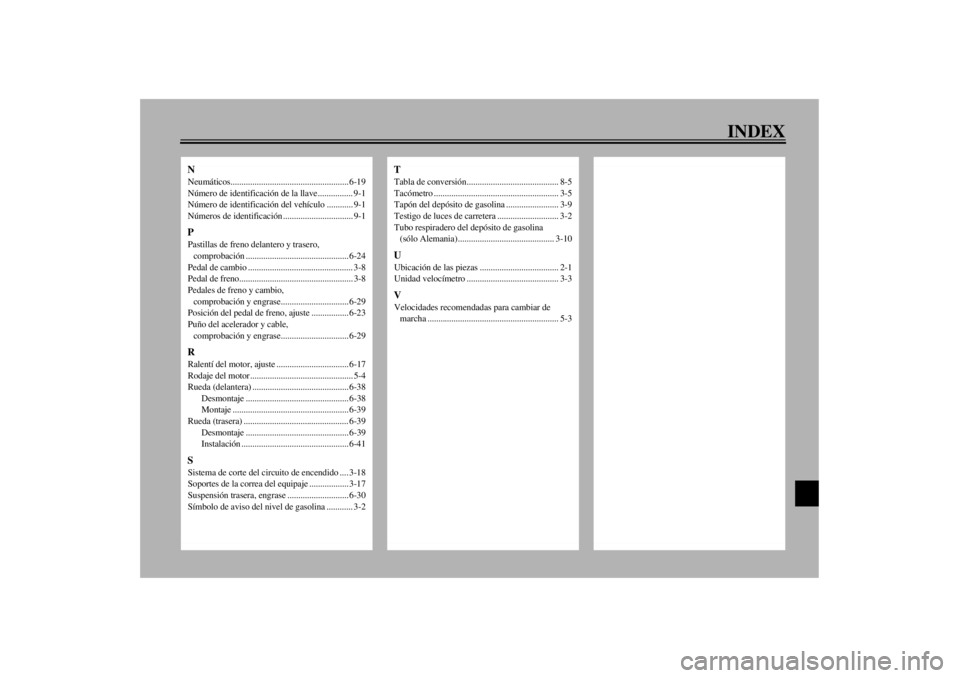

INDEX
NNeumáticos...................................................... 6-19
Número de identificación de la llave ................ 9-1
Número de identificación del vehículo ............ 9-1
Números de identificación ................................ 9-1PPastillas de freno delantero y trasero,
comprobación ............................................... 6-24
Pedal de cambio ................................................ 3-8
Pedal de freno.................................................... 3-8
Pedales de freno y cambio,
comprobación y engrase............................... 6-29
Posición del pedal de freno, ajuste ................. 6-23
Puño del acelerador y cable,
comprobación y engrase............................... 6-29RRalentí del motor, ajuste ................................. 6-17
Rodaje del motor ............................................... 5-4
Rueda (delantera) ............................................ 6-38
Desmontaje ............................................... 6-38
Montaje ..................................................... 6-39
Rueda (trasera) ................................................ 6-39
Desmontaje ............................................... 6-39
Instalación ................................................. 6-41SSistema de corte del circuito de encendido .... 3-18
Soportes de la correa del equipaje .................. 3-17
Suspensión trasera, engrase ............................ 6-30
Símbolo de aviso del nivel de gasolina ............ 3-2
TTabla de conversión.......................................... 8-5
Tacómetro ......................................................... 3-5
Tapón del depósito de gasolina ........................ 3-9
Testigo de luces de carretera ............................ 3-2
Tubo respiradero del depósito de gasolina
(sólo Alemania) ............................................ 3-10UUbicación de las piezas .................................... 2-1
Unidad velocímetro .......................................... 3-3VVelocidades recomendadas para cambiar de
marcha ............................................................ 5-3
S_5ps.book Page 2 Wednesday, December 12, 2001 10:16 AM

E_5GK_Consumer.fm Page 11 Wednesday, June 13, 2001 1:03 PM

E_5GK_Consumer.fm Page 11 Wednesday, June 13, 2001 1:03 PM

PRINTED IN JAPAN
2001 . 11 - 0.3 × 3 CR
(S) IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
5PS-28199-S0
MANUAL DEL PROPIETARIO
TDM900
