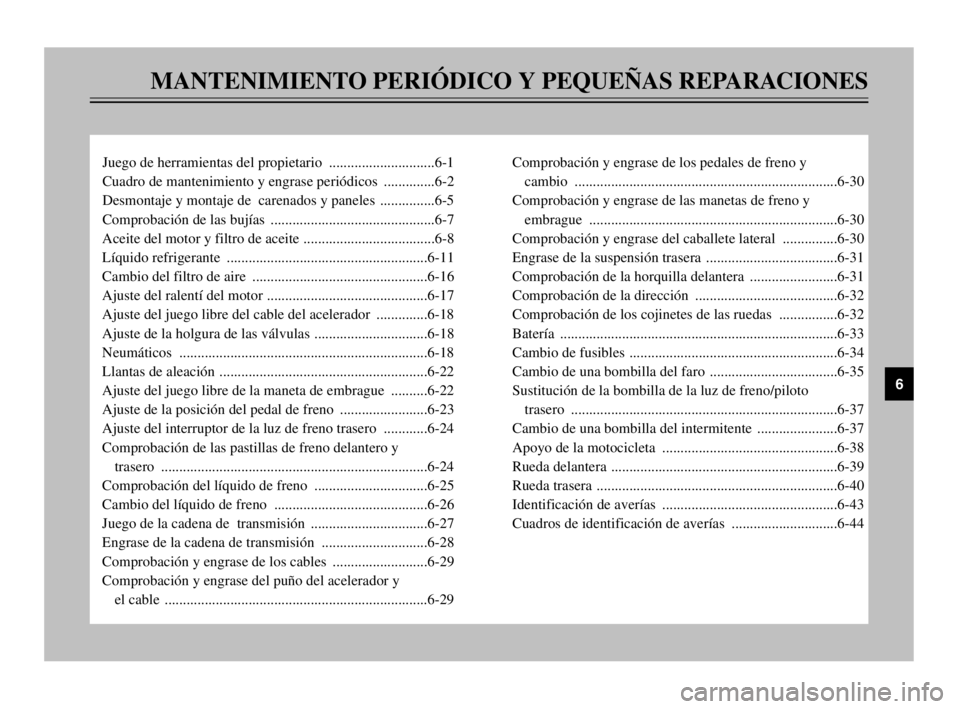

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
Juego de herramientas del propietario .............................6-1
Cuadro de mantenimiento y engrase periódicos ..............6-2
Desmontaje y montaje de carenados y paneles ...............6-5
Comprobación de las bujías .............................................6-7
Aceite del motor y filtro de aceite ....................................6-8
Líquido refrigerante .......................................................6-11
Cambio del filtro de aire ................................................6-16
Ajuste del ralentí del motor ............................................6-17
Ajuste del juego libre del cable del acelerador ..............6-18
Ajuste de la holgura de las válvulas ...............................6-18
Neumáticos ....................................................................6-18
Llantas de aleación .........................................................6-22
Ajuste del juego libre de la maneta de embrague ..........6-22
Ajuste de la posición del pedal de freno ........................6-23
Ajuste del interruptor de la luz de freno trasero ............6-24
Comprobación de las pastillas de freno delantero y
trasero .........................................................................6-24
Comprobación del líquido de freno ...............................6-25
Cambio del líquido de freno ..........................................6-26
Juego de la cadena de transmisión ................................6-27
Engrase de la cadena de transmisión .............................6-28
Comprobación y engrase de los cables ..........................6-29
Comprobación y engrase del puño del acelerador y
el cable ........................................................................6-29Comprobación y engrase de los pedales de freno y
cambio ........................................................................6-30
Comprobación y engrase de las manetas de freno y
embrague ....................................................................6-30
Comprobación y engrase del caballete lateral ...............6-30
Engrase de la suspensión trasera ....................................6-31
Comprobación de la horquilla delantera ........................6-31
Comprobación de la dirección .......................................6-32
Comprobación de los cojinetes de las ruedas ................6-32
Batería ............................................................................6-33
Cambio de fusibles .........................................................6-34
Cambio de una bombilla del faro ...................................6-35
Sustitución de la bombilla de la luz de freno/piloto
trasero .........................................................................6-37
Cambio de una bombilla del intermitente ......................6-37
Apoyo de la motocicleta ................................................6-38
Rueda delantera ..............................................................6-39
Rueda trasera ..................................................................6-40
Identificación de averías ................................................6-43
Cuadros de identificación de averías .............................6-44
6
5PS-28199-S1 9/10/02 6:21 PM Page 45

6-3
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
10*Neumáticos•Comprobar la profundidad del dibujo y si están dañados.
•Cambiar si es necesario.
•Comprobar la presión de aire.
•Corregir si es necesario.√√√√ √
11
*Cojinetes de las ruedas•Comprobar si los cojinetes están flojos o dañados.√√√√
12
*Basculante•Comprobar funcionamiento y si el juego es excesivo.√√√√
•Lubricar con grasa a base de jabón de litio. Cada 50.000 km
13 Cadena de transmisión•Comprobar la tensión de la cadena.
•Verificar que la rueda trasera esté correctamente alineada.
•Limpiar y engrasar.Cada 1.000 km y después de lavar
la motocicleta o utilizarla con lluvia
14
*Cojinetes de la dirección•Comprobar el juego de los cojinetes y si la dirección está dura.√√√√√
•Lubricar con grasa a base de jabón de litio. Cada 20.000 km
15
*Fijaciones del chasis•Verificar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
16 Caballete lateral•Comprobar funcionamiento.
•Engrasar.√√√√ √
17
*Interruptor del caballete
lateral•Comprobar funcionamiento.√√√√√ √
18
*Horquilla delantera•Comprobar funcionamiento y si pierde aceite.√√√√
19
*Conjunto amortiguador•Comprobar funcionamiento y si el amortiguador pierde aceite.√√√√
20
*
Puntos de giro del brazo de
relé y del brazo de unión de
la suspensión trasera•Comprobar funcionamiento.√√√√
•Lubricar con grasa a base de jabón de litio.√√
21
*Sistema de inyección
electrónica de gasolina•Ajustar el ralentí y la sincronización.√√√√√ √ Nº. ELEMENTOCOMPROBACIÓN U OPERACIÓN DE
MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1.000 km)
ANUAL
COMPROBAR
1 10203040
5PS-28199-S1 9/10/02 6:21 PM Page 48

6-19
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
8Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
8Compruebe el estado y la pre-
sión de aire de los neumáticos
antes de cada utilización.SWA00012
Xr
La carga influye enormemente en las
caracter’sticas de manejabilidad, fre-
nada, prestaciones y seguridad de la
motocicleta; por lo tanto, debe tener
en cuenta las precauciones siguien-
tes.
8¡NO SOBRECARGUE NUNCA
LA MOTOCICLETA! La sobre-
carga de la motocicleta puede
provocar daños en los neumáti-
cos, pérdida de control o un
accidente grave. Asegúrese de
que el peso total del conductor,
la carga y los accesorios no
sobrepase la carga máxima espe-
cificada para el vehículo.
8No transporte objetos sueltos
que puedan desplazarse durante
la marcha.
8Sujete bien los objetos más pesa-
dos cerca del centro de la moto-
cicleta y distribuya el peso uni-
formemente en ambos lados.
Presión de aire neumáticos
(media con los neumáticos frío)
Carga* Delantero Trasero
Hasta 90 kg
225 kPa
(2,25 kgf/cm2,
2,25 bar)250 kPa
(2,50 kgf/cm2,
2,50 bar)
90 kg–máxima225 kPa
(2,25 kgf/cm2,
2,25 bar)290 kPa
(2,90 kgf/cm2,
2,90 bar)
Conducción a alta
velocidad225 kPa
(2,25 kgf/cm2,
2,25 bar)250 kPa
(2,50 kgf/cm2,
2,50 bar)
Carga máxima* 203 kg
* Peso total del conductor, el pasajero, el equipaje y los ac-
cesorios
5PS-28199-S1 9/10/02 6:21 PM Page 64

8
8-3
ESPECIFICACIONES
Carga màxima* 203 kg
Presión de aire neumáticos
(media con los neumático frío)
Hasta 90 kg*
Delantero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Trasero 250 kPa (2,50 kgf/cm
2, 2,50 bar)
90 kg–máxima*
Delantero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Trasero 290 kPa (2,90 kgf/cm
2, 2,90 bar)
Conduccíon a alta velocidad
Delantero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Trasero 250 kPa (2,50 kgf/cm
2, 2,50 bar)
*Peso total del conductor, el pasajero, el equipaje y los accesorios
Rueda
Delantero
Tipo Llanta de aleación
Tamaño 18 M/C ×MT 3,50
Trasero
Tipo Llanta de aleación
Tamaño 17 M/C ×MT 5.00Freno
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero
Tipo Horquilla telescópica
Trasero
Tipo Brazo oscilante (monocruz)
Resorte/amortigador
Delantera Resorte en espiral/
amortiguador de aceite
Trasero Resorte en espiral/
amortiguador de aceite de gas
Trayectoria de la rueda
Delantero 150 mm
Trasera 133 mm
