YAMAHA TDM 900 2005 Instructieboekje (in Dutch)

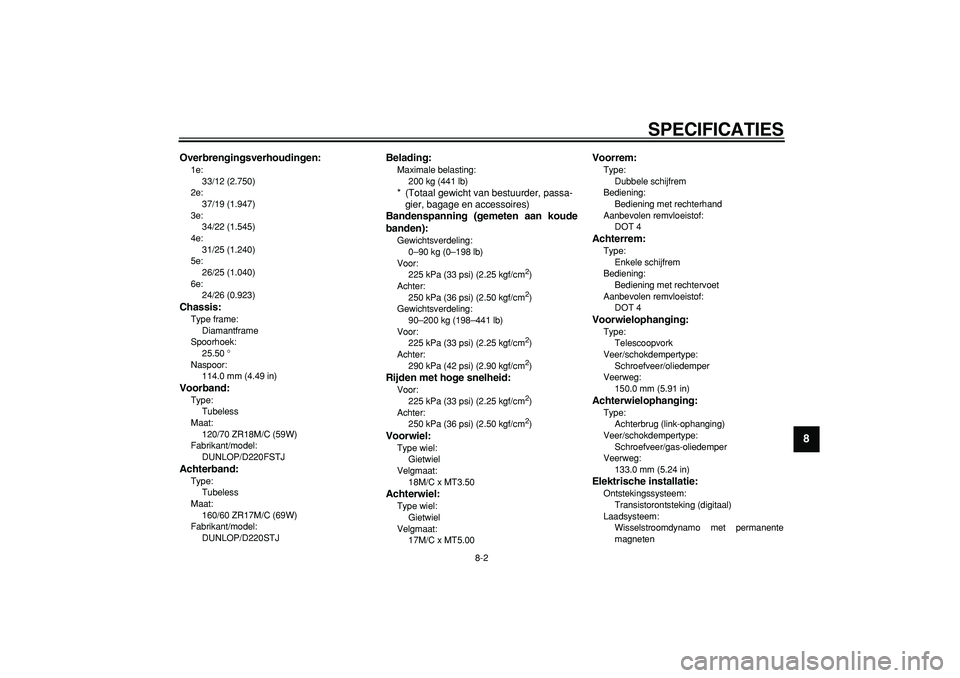

SPECIFICATIES
8-2
2
3
4
5
6
7
89

Overbrengingsverhoudingen:
1e:
33/12 (2.750)
2e:
37/19 (1.947)
3e:
34/22 (1.545)
4e:
31/25 (1.240)
5e:
26/25 (1.040)
6e:
24/26 (0.923)
Chassis:
Type frame:
Diamantframe
Spoorhoek:
25.50 °
Naspoor:
114.0 mm (4.49 in)
Voorband:
Type:
Tubeless
Maat:
120/70 ZR18M/C (59W)
Fabrikant/model:
DUNLOP/D220FSTJ
Achterband:
Type:
Tubeless
Maat:
160/60 ZR17M/C (69W)
Fabrikant/model:
DUNLOP/D220STJ
Belading:
Maximale belasting:
200 kg (441 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)

Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Gewichtsverdeling:
90–200 kg (198–441 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Rijden met hoge snelheid:
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
18M/C x MT3.50
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.00
Voorrem:
Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
150.0 mm (5.91 in)
Achterwielophanging:
Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
133.0 mm (5.24 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten

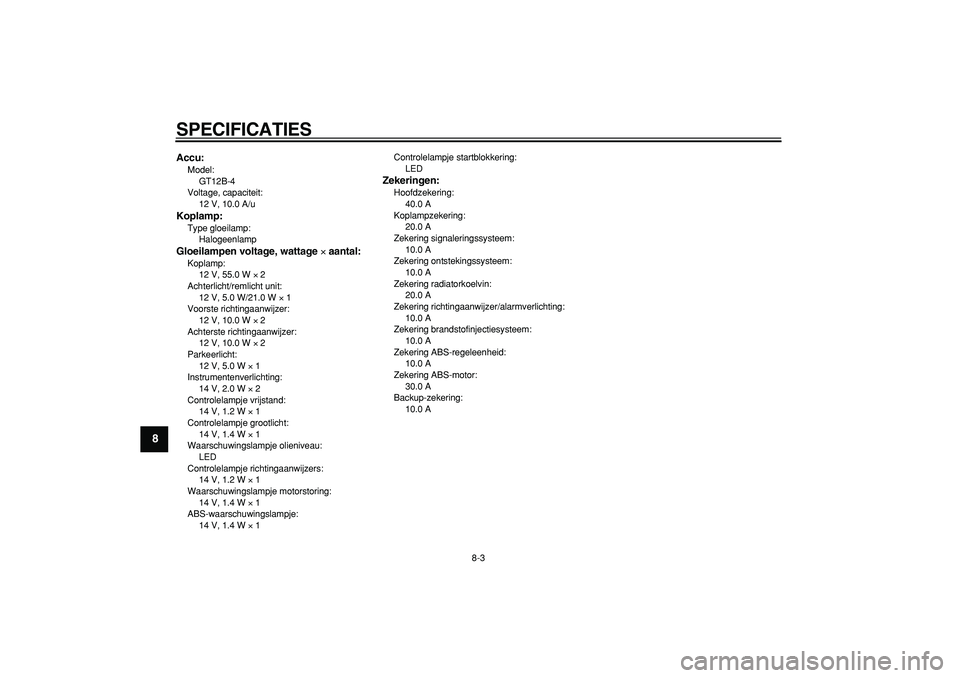

SPECIFICATIES
8-3
1
2
3
4
5
6
7
8
9

Accu:
Model:
GT12B-4
Voltage, capaciteit:
12 V, 10.0 A/u
Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 55.0 W
×
2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W
×
1
Voorste richtingaanwijzer:
12 V, 10.0 W
×
2
Achterste richtingaanwijzer:
12 V, 10.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
1
Instrumentenverlichting:
14 V, 2.0 W
×
2
Controlelampje vrijstand:
14 V, 1.2 W
×
1
Controlelampje grootlicht:
14 V, 1.4 W
×
1
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
14 V, 1.2 W
×
1
Waarschuwingslampje motorstoring:
14 V, 1.4 W
×
1
ABS-waarschuwingslampje:
14 V, 1.4 W
×
1Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
40.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering richtingaanwijzer/alarmverlichting:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
10.0 A
Zekering ABS-motor:
30.0 A
Backup-zekering:
10.0 A

9-1
2
3
4
5
6
7
8
9

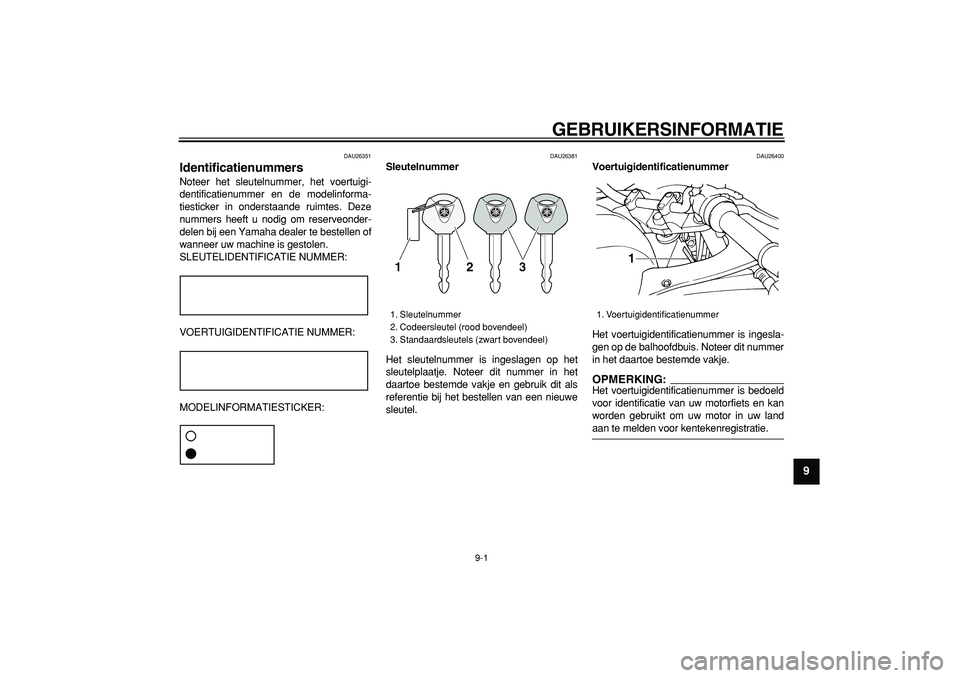

GEBRUIKERSINFORMATIE
DAU26351
Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.
OPMERKING:

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
1

GEBRUIKERSINFORMATIE
9-2
1
2
3
4
5
6
7
8
9

DAU26540

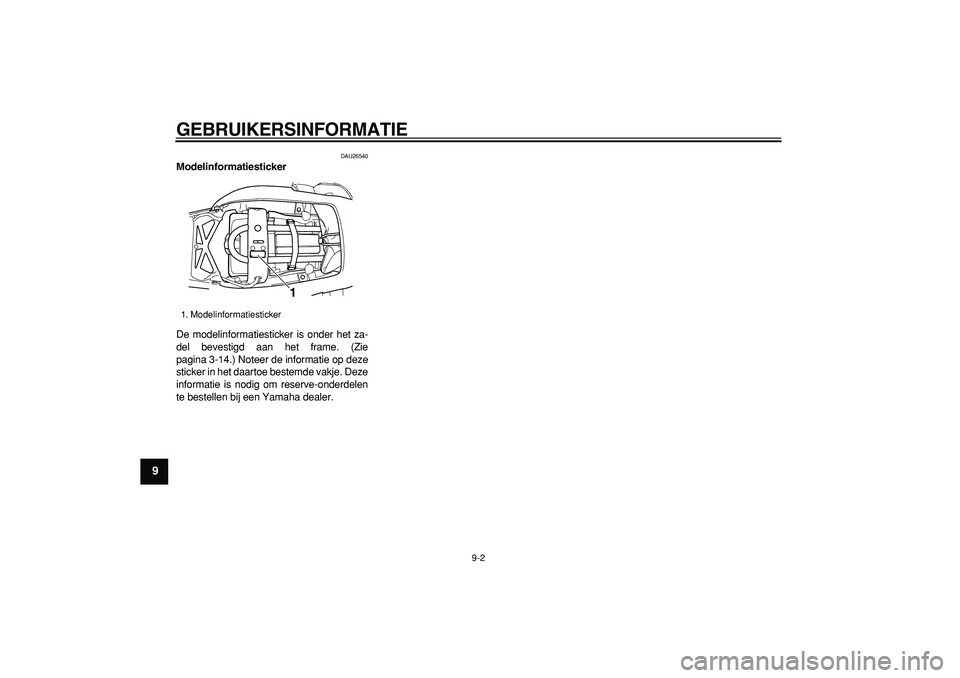

Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie
pagina 3-14.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje. Deze
informatie is nodig om reserve-onderdelen
te bestellen bij een Yamaha dealer.
1. Modelinformatiesticker
1

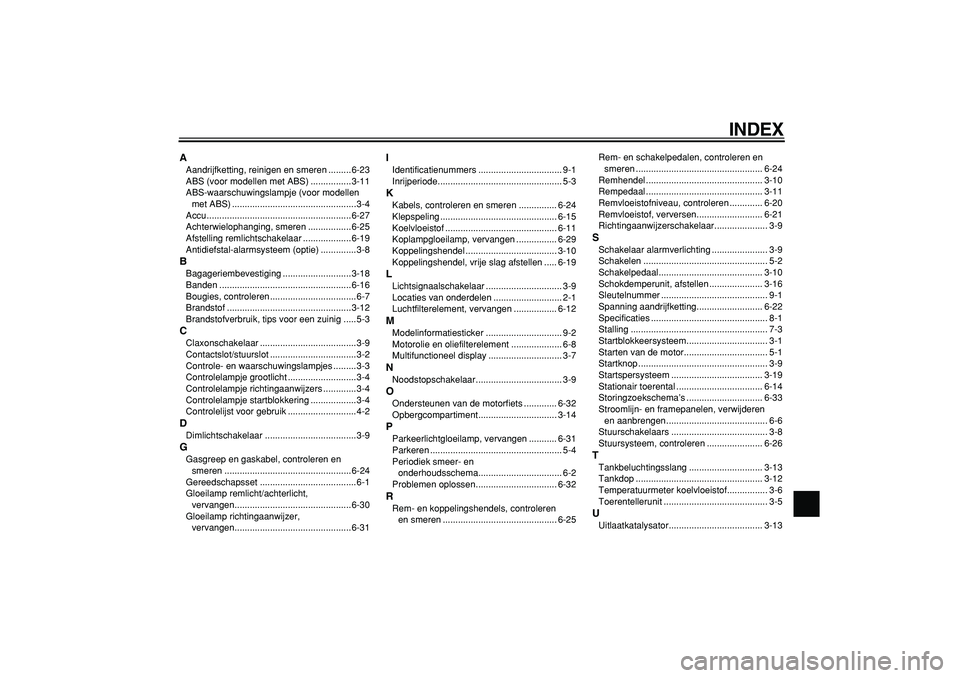

INDEX
A
Aandrijfketting, reinigen en smeren .........6-23
ABS (voor modellen met ABS) ................3-11
ABS-waarschuwingslampje (voor modellen
met ABS) .................................................3-4
Accu.........................................................6-27
Achterwielophanging, smeren .................6-25
Afstelling remlichtschakelaar ...................6-19
Antidiefstal-alarmsysteem (optie) ..............3-8
B
Bagageriembevestiging ...........................3-18
Banden ....................................................6-16
Bougies, controleren..................................6-7
Brandstof .................................................3-12
Brandstofverbruik, tips voor een zuinig .....5-3
C
Claxonschakelaar ......................................3-9
Contactslot/stuurslot ..................................3-2
Controle- en waarschuwingslampjes .........3-3
Controlelampje grootlicht ...........................3-4
Controlelampje richtingaanwijzers .............3-4
Controlelampje startblokkering ..................3-4
Controlelijst voor gebruik ...........................4-2
D
Dimlichtschakelaar ....................................3-9
G
Gasgreep en gaskabel, controleren en
smeren ..................................................6-24
Gereedschapsset ......................................6-1
Gloeilamp remlicht/achterlicht,
vervangen..............................................6-30
Gloeilamp richtingaanwijzer,
vervangen..............................................6-31
I
Identificatienummers ................................. 9-1
Inrijperiode................................................. 5-3
K
Kabels, controleren en smeren ............... 6-24
Klepspeling .............................................. 6-15
Koelvloeistof ............................................ 6-11
Koplampgloeilamp, vervangen ................ 6-29
Koppelingshendel .................................... 3-10
Koppelingshendel, vrije slag afstellen ..... 6-19
L
Lichtsignaalschakelaar .............................. 3-9
Locaties van onderdelen ........................... 2-1
Luchtfilterelement, vervangen ................. 6-12
M
Modelinformatiesticker .............................. 9-2
Motorolie en oliefilterelement .................... 6-8
Multifunctioneel display ............................. 3-7
N
Noodstopschakelaar.................................. 3-9
O
Ondersteunen van de motorfiets ............. 6-32
Opbergcompartiment............................... 3-14
P
Parkeerlichtgloeilamp, vervangen ........... 6-31
Parkeren .................................................... 5-4
Periodiek smeer- en
onderhoudsschema................................. 6-2
Problemen oplossen................................ 6-32
R
Rem- en koppelingshendels, controleren
en smeren ............................................. 6-25Rem- en schakelpedalen, controleren en
smeren .................................................. 6-24
Remhendel .............................................. 3-10
Rempedaal .............................................. 3-11
Remvloeistofniveau, controleren ............. 6-20
Remvloeistof, verversen.......................... 6-21
Richtingaanwijzerschakelaar..................... 3-9
S
Schakelaar alarmverlichting ...................... 3-9
Schakelen ................................................. 5-2
Schakelpedaal......................................... 3-10
Schokdemperunit, afstellen ..................... 3-16
Sleutelnummer .......................................... 9-1
Spanning aandrijfketting.......................... 6-22
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Startblokkeersysteem................................ 3-1
Starten van de motor................................. 5-1
Startknop ................................................... 3-9
Startspersysteem .................................... 3-19
Stationair toerental .................................. 6-14
Storingzoekschema’s .............................. 6-33
Stroomlijn- en framepanelen, verwijderen
en aanbrengen ........................................ 6-6
Stuurschakelaars ...................................... 3-8
Stuursysteem, controleren ...................... 6-26
T
Tankbeluchtingsslang ............................. 3-13
Tankdop .................................................. 3-12
Temperatuurmeter koelvloeistof................ 3-6
Toerentellerunit ......................................... 3-5
U
Uitlaatkatalysator..................................... 3-13

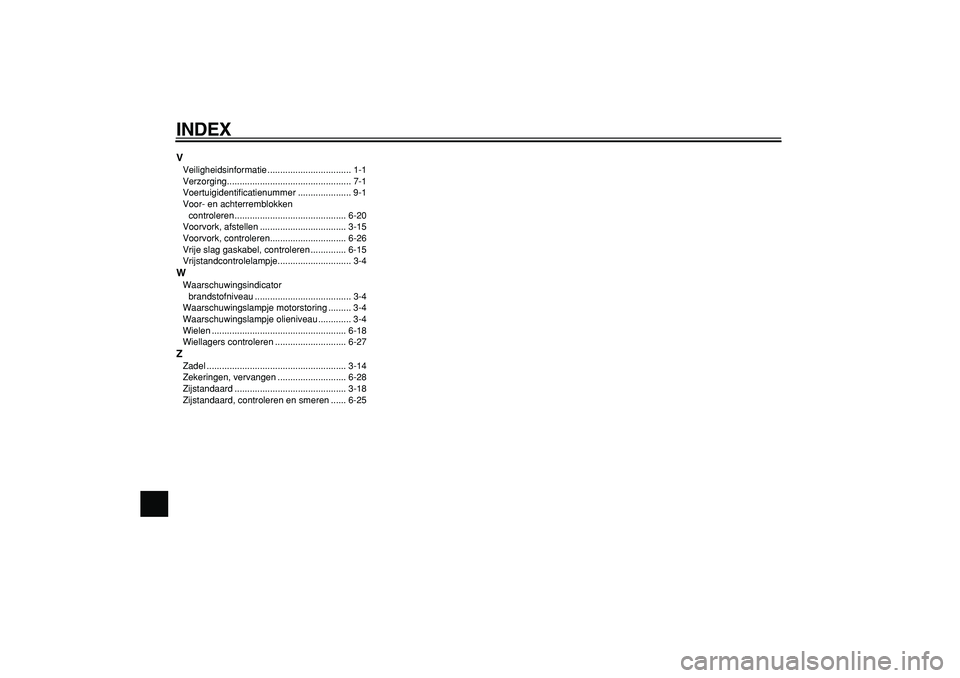

INDEX
V
Veiligheidsinformatie ................................. 1-1
Verzorging................................................. 7-1
Voertuigidentificatienummer ..................... 9-1
Voor- en achterremblokken
controleren............................................ 6-20
Voorvork, afstellen .................................. 3-15
Voorvork, controleren.............................. 6-26
Vrije slag gaskabel, controleren .............. 6-15
Vrijstandcontrolelampje............................. 3-4
W
Waarschuwingsindicator
brandstofniveau ...................................... 3-4
Waarschuwingslampje motorstoring ......... 3-4
Waarschuwingslampje olieniveau ............. 3-4
Wielen ..................................................... 6-18
Wiellagers controleren ............................ 6-27
Z
Zadel ....................................................... 3-14
Zekeringen, vervangen ........................... 6-28
Zijstandaard ............................................ 3-18
Zijstandaard, controleren en smeren ...... 6-25
