YAMAHA TDM 900 2005 Notices Demploi (in French)

2B0-28199-F0
TDM900A
MANUEL DU PROPRIÉTAIRE

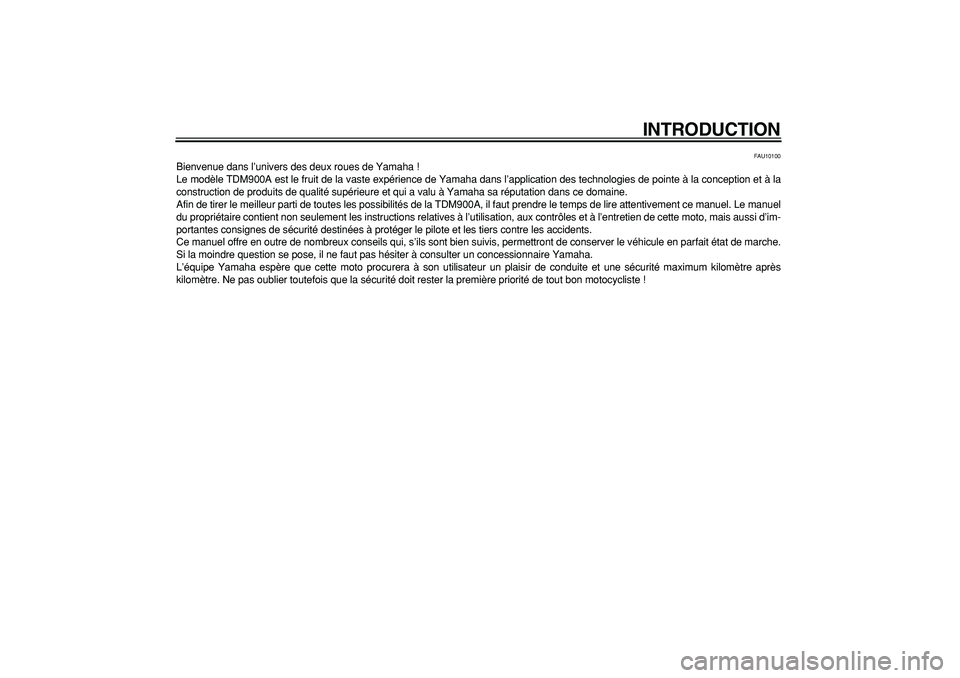

INTRODUCTION
FAU10100
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle TDM900A est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à la
construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la TDM900A, il faut prendre le temps de lire attentivement ce manuel. Le manuel
du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi d’im-
portantes consignes de sécurité destinées à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le véhicule en parfait état de marche.
Si la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après
kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !

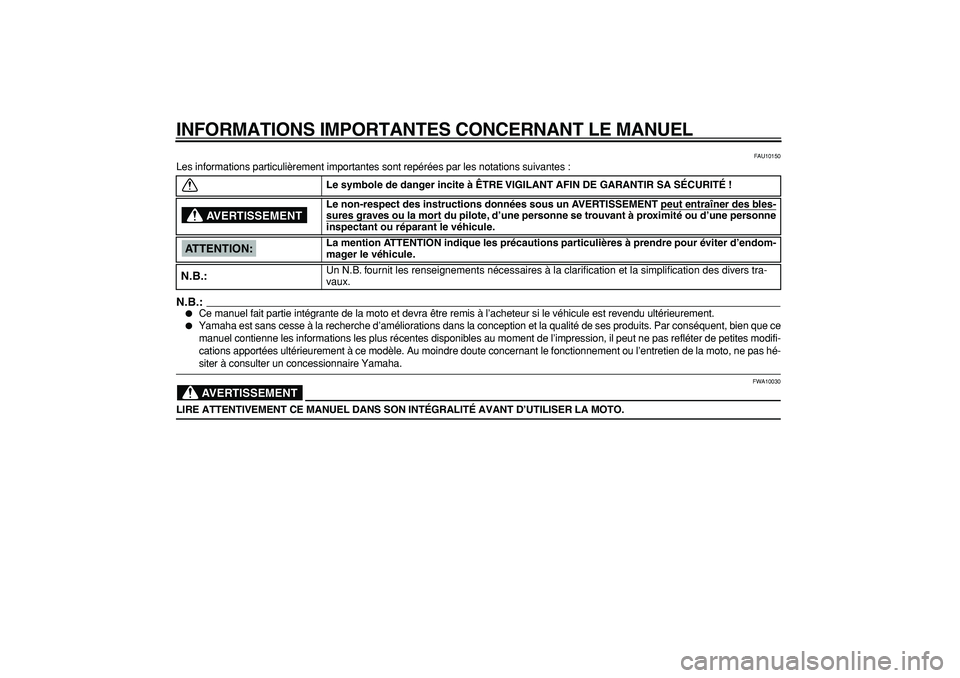

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10150
Les informations particulièrement importantes sont repérées par les notations suivantes :
N.B.:


Ce manuel fait partie intégrante de la moto et devra être remis à l’acheteur si le véhicule est revendu ultérieurement.

Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifi-
cations apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien de la moto, ne pas hé-
siter à consulter un concessionnaire Yamaha.
AVERTISSEMENT

FWA10030
LIRE ATTENTIVEMENT CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER LA MOTO.Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR SA SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT peut entraîner des b
les-
sures gra
ves ou la mor
t du pilote, d’une personne se trouvant à proximité ou d’une personne
inspectant ou réparant le véhicule.
La mention ATTENTION indique les précautions particulières à prendre pour éviter d’endom-
mager le véhicule.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTION:N.B.:

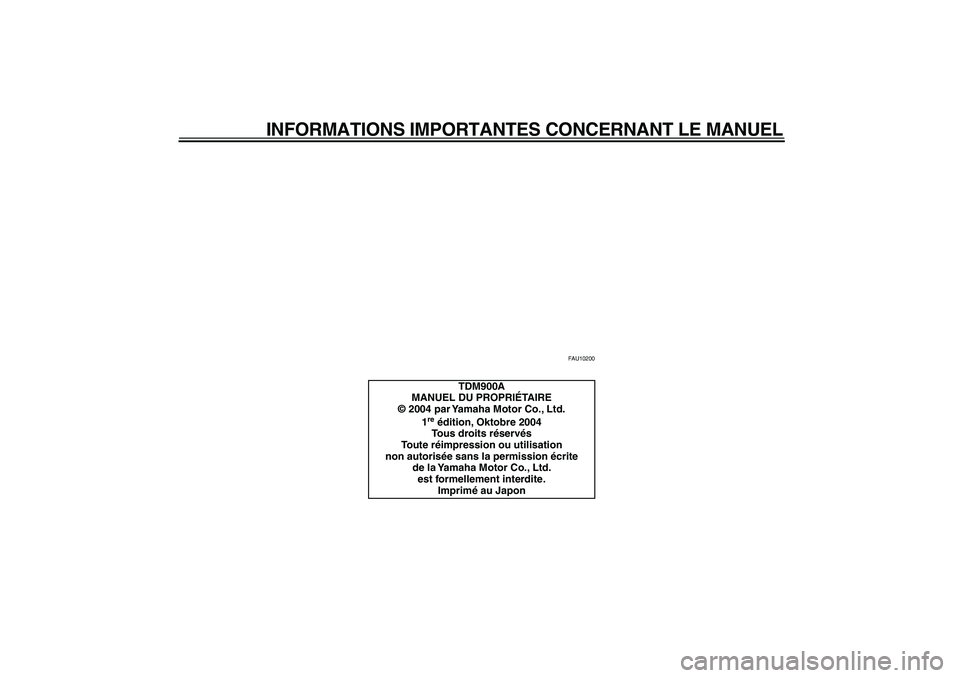

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10200
TDM900A
MANUEL DU PROPRIÉTAIRE
© 2004 par Yamaha Motor Co., Ltd.
1 re
édition, Oktobre 2004
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon

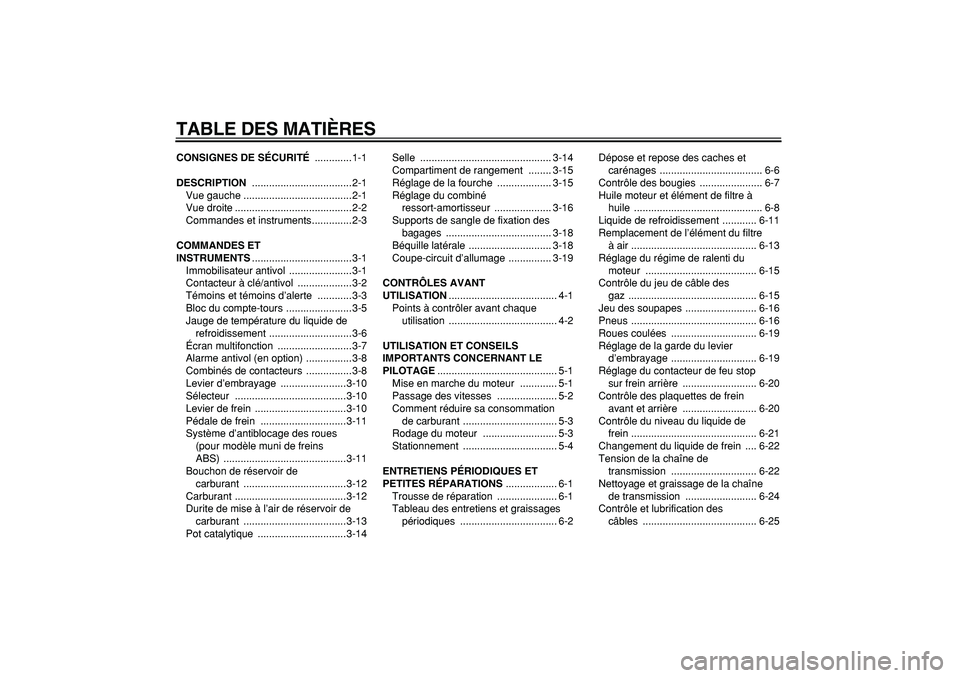

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
.............1-1
DESCRIPTION
...................................2-1
Vue gauche ......................................2-1
Vue droite .........................................2-2
Commandes et instruments..............2-3
COMMANDES ET
INSTRUMENTS
...................................3-1
Immobilisateur antivol ......................3-1
Contacteur à clé/antivol ...................3-2
Témoins et témoins d’alerte ............3-3
Bloc du compte-tours .......................3-5
Jauge de température du liquide de
refroidissement .............................3-6
Écran multifonction ..........................3-7
Alarme antivol (en option) ................3-8
Combinés de contacteurs ................3-8
Levier d’embrayage .......................3-10
Sélecteur .......................................3-10
Levier de frein ................................3-10
Pédale de frein ..............................3-11
Système d’antiblocage des roues
(pour modèle muni de freins
ABS) ...........................................3-11
Bouchon de réservoir de
carburant ....................................3-12
Carburant .......................................3-12
Durite de mise à l’air de réservoir de
carburant ....................................3-13
Pot catalytique ...............................3-14Selle .............................................. 3-14
Compartiment de rangement ........ 3-15
Réglage de la fourche ................... 3-15
Réglage du combiné
ressort-amortisseur .................... 3-16
Supports de sangle de fixation des
bagages ..................................... 3-18
Béquille latérale ............................. 3-18
Coupe-circuit d’allumage ............... 3-19
CONTRÔLES AVANT
UTILISATION
...................................... 4-1
Points à contrôler avant chaque
utilisation ...................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE
.......................................... 5-1
Mise en marche du moteur ............. 5-1
Passage des vitesses ..................... 5-2
Comment réduire sa consommation
de carburant ................................. 5-3
Rodage du moteur .......................... 5-3
Stationnement ................................. 5-4
ENTRETIENS PÉRIODIQUES ET
PETITES RÉPARATIONS
.................. 6-1
Trousse de réparation ..................... 6-1
Tableau des entretiens et graissages
périodiques .................................. 6-2Dépose et repose des caches et
carénages .................................... 6-6
Contrôle des bougies ...................... 6-7
Huile moteur et élément de filtre à
huile ............................................. 6-8
Liquide de refroidissement ............ 6-11
Remplacement de l’élément du filtre
à air ............................................ 6-13
Réglage du régime de ralenti du
moteur ....................................... 6-15
Contrôle du jeu de câble des
gaz ............................................. 6-15
Jeu des soupapes ......................... 6-16
Pneus ............................................ 6-16
Roues coulées .............................. 6-19
Réglage de la garde du levier
d’embrayage .............................. 6-19
Réglage du contacteur de feu stop
sur frein arrière .......................... 6-20
Contrôle des plaquettes de frein
avant et arrière .......................... 6-20
Contrôle du niveau du liquide de
frein ............................................ 6-21
Changement du liquide de frein .... 6-22
Tension de la chaîne de
transmission .............................. 6-22
Nettoyage et graissage de la chaîne
de transmission ......................... 6-24
Contrôle et lubrification des
câbles ........................................ 6-25

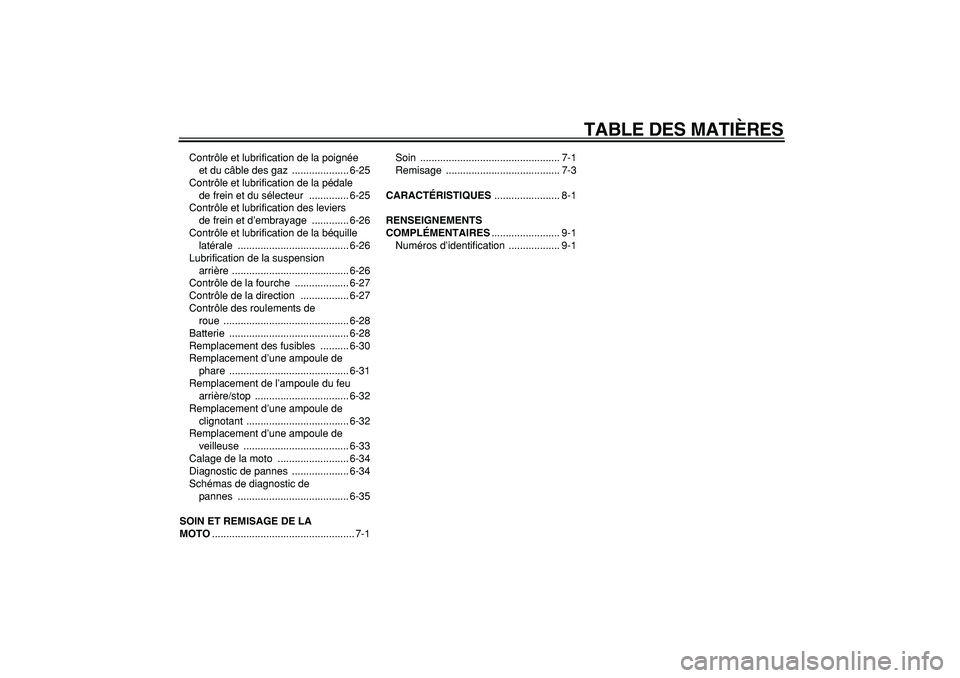

TABLE DES MATIÈRES
Contrôle et lubrification de la poignée
et du câble des gaz .................... 6-25
Contrôle et lubrification de la pédale
de frein et du sélecteur .............. 6-25
Contrôle et lubrification des leviers
de frein et d’embrayage ............. 6-26
Contrôle et lubrification de la béquille
latérale ....................................... 6-26
Lubrification de la suspension
arrière ......................................... 6-26
Contrôle de la fourche ................... 6-27
Contrôle de la direction ................. 6-27
Contrôle des roulements de
roue ............................................ 6-28
Batterie .......................................... 6-28
Remplacement des fusibles .......... 6-30
Remplacement d’une ampoule de
phare .......................................... 6-31
Remplacement de l’ampoule du feu
arrière/stop ................................. 6-32
Remplacement d’une ampoule de
clignotant .................................... 6-32
Remplacement d’une ampoule de
veilleuse ..................................... 6-33
Calage de la moto ......................... 6-34
Diagnostic de pannes .................... 6-34
Schémas de diagnostic de
pannes ....................................... 6-35
SOIN ET REMISAGE DE LA
MOTO
.................................................. 7-1Soin ................................................. 7-1
Remisage ........................................ 7-3
CARACTÉRISTIQUES
....................... 8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES
........................ 9-1
Numéros d’identification .................. 9-1

1-1
1

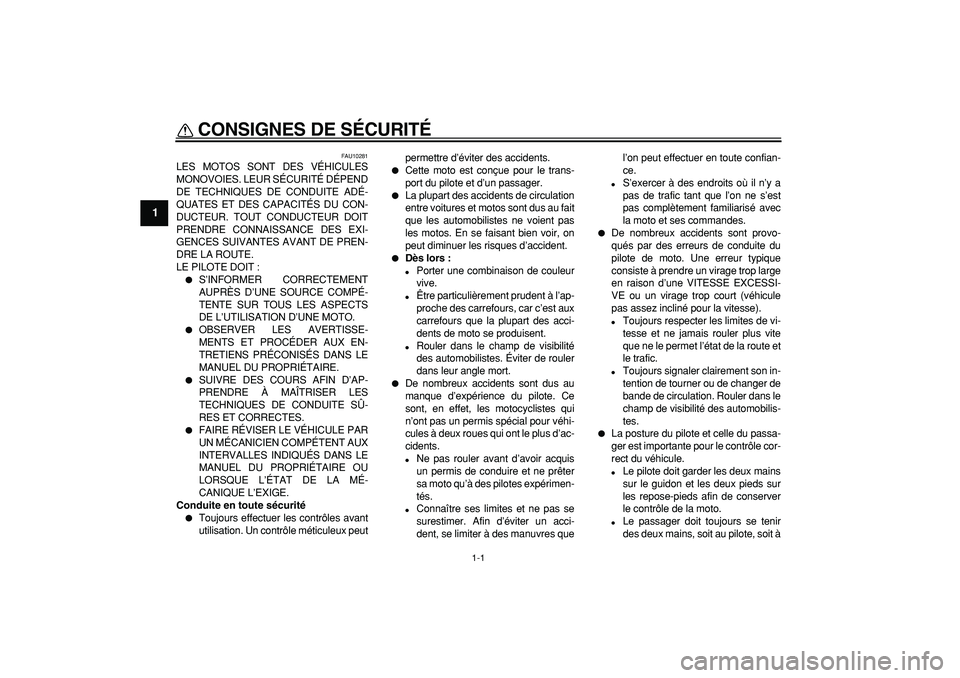

CONSIGNES DE SÉCURITÉ
FAU10281
LES MOTOS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉPEND
DE TECHNIQUES DE CONDUITE ADÉ-
QUATES ET DES CAPACITÉS DU CON-
DUCTEUR. TOUT CONDUCTEUR DOIT
PRENDRE CONNAISSANCE DES EXI-
GENCES SUIVANTES AVANT DE PREN-
DRE LA ROUTE.
LE PILOTE DOIT :

S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE COMPÉ-
TENTE SUR TOUS LES ASPECTS
DE L’UTILISATION D’UNE MOTO.

OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS LE
MANUEL DU PROPRIÉTAIRE.

SUIVRE DES COURS AFIN D’AP-
PRENDRE À MAÎTRISER LES
TECHNIQUES DE CONDUITE SÛ-
RES ET CORRECTES.

FAIRE RÉVISER LE VÉHICULE PAR
UN MÉCANICIEN COMPÉTENT AUX
INTERVALLES INDIQUÉS DANS LE
MANUEL DU PROPRIÉTAIRE OU
LORSQUE L’ÉTAT DE LA MÉ-
CANIQUE L’EXIGE.
Conduite en toute sécurité

Toujours effectuer les contrôles avant
utilisation. Un contrôle méticuleux peutpermettre d’éviter des accidents.

Cette moto est conçue pour le trans-
port du pilote et d’un passager.

La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. En se faisant bien voir, on
peut diminuer les risques d’accident.

Dès lors :

Porter une combinaison de couleur
vive.

Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de moto se produisent.

Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.

De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes qui
n’ont pas un permis spécial pour véhi-
cules à deux roues qui ont le plus d’ac-
cidents.

Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expérimen-
tés.

Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manuvres quel’on peut effectuer en toute confian-
ce.

S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.

De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une VITESSE EXCESSI-
VE ou un virage trop court (véhicule
pas assez incliné pour la vitesse).

Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.

Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.

La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.

Le pilote doit garder les deux mains
sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.

Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à

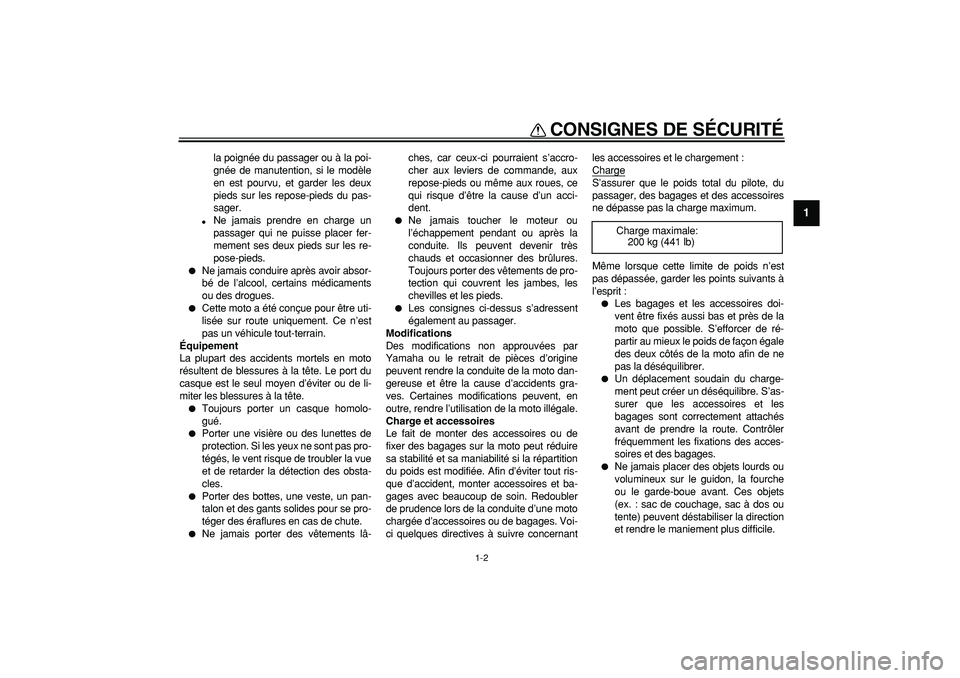

CONSIGNES DE SÉCURITÉ
1-2
1
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager.

Ne jamais prendre en charge un
passager qui ne puisse placer fer-
mement ses deux pieds sur les re-
pose-pieds.

Ne jamais conduire après avoir absor-
bé de l’alcool, certains médicaments
ou des drogues.

Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.

Toujours porter un casque homolo-
gué.

Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.

Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.

Ne jamais porter des vêtements lâ-ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande, aux
repose-pieds ou même aux roues, ce
qui risque d’être la cause d’un acci-
dent.

Ne jamais toucher le moteur ou
l’échappement pendant ou après la
conduite. Ils peuvent devenir très
chauds et occasionner des brûlures.
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds.

Les consignes ci-dessus s’adressent
également au passager.
Modifications
Des modifications non approuvées par
Yamaha ou le retrait de pièces d’origine
peuvent rendre la conduite de la moto dan-
gereuse et être la cause d’accidents gra-
ves. Certaines modifications peuvent, en
outre, rendre l’utilisation de la moto illégale.
Charge et accessoires
Le fait de monter des accessoires ou de
fixer des bagages sur la moto peut réduire
sa stabilité et sa maniabilité si la répartition
du poids est modifiée. Afin d’éviter tout ris-
que d’accident, monter accessoires et ba-
gages avec beaucoup de soin. Redoubler
de prudence lors de la conduite d’une moto
chargée d’accessoires ou de bagages. Voi-
ci quelques directives à suivre concernantles accessoires et le chargement :
Charge
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :


Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. S’efforcer de ré-
partir au mieux le poids de façon égale
des deux côtés de la moto afin de ne
pas la déséquilibrer.

Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les
bagages sont correctement attachés
avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.

Ne jamais placer des objets lourds ou
volumineux sur le guidon, la fourche
ou le garde-boue avant. Ces objets
(ex. : sac de couchage, sac à dos ou
tente) peuvent déstabiliser la direction
et rendre le maniement plus difficile.Charge maximale:
200 kg (441 lb)

CONSIGNES DE SÉCURITÉ
1-3
1
Accessoires
Des accessoires Yamaha d’origine sont
disponibles. Ceux-ci sont spécialement
conçus pour cette moto. Yamaha ne pou-
vant tester tous les accessoires disponibles
sur le marché, le propriétaire est personnel-
lement responsable de la sélection, du
montage et de l’utilisation d’accessoires
d’autres marques. Sélectionner et monter
judicieusement tout accessoire.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.


Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la mo-
to. Examiner soigneusement les ac-
cessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.

Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aé-
rodynamique. Si des accessoiressont montés sur le guidon ou autour
de la fourche, ils doivent être aussi
légers et compacts que possible.

Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets
aérodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent éga-
lement rendre le véhicule instable
lors du croisement ou du dé-
passement de camions.

Certains accessoires peuvent for-
cer le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires ne sont donc pas recomman-
dés.

La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité du système
électrique de la moto, une panne élec-
trique peut résulter, ce qui risque de
provoquer des problèmes d’éclairage
et une perte de puissance du moteur.
Essence et gaz d’échappement

L’ESSENCE EST UN PRODUITTRÈS INFLAMMABLE :

Toujours couper le moteur avant de
faire le plein.

Bien veiller à ne pas renverser d’es-
sence sur le moteur et sur les élé-
ments de l’échappement.

Ne pas faire le plein en fumant ou à
proximité d’une flamme.

Ne jamais mettre le moteur en marche
ou le laisser tourner dans un local fer-
mé. Les gaz d’échappement sont toxi-
ques et peuvent entraîner une perte
de connaissance et même la mort en
peu de temps. Ne laisser tourner le
moteur que dans un endroit bien ven-
tilé.

Toujours couper le moteur et retirer la
clé de contact avant de laisser la moto
sans surveillance. Au moment de se
garer, garder les points suivants à l’es-
prit :

Comme le moteur et les éléments
de l’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher ces
éléments.

Ne pas garer la moto dans une des-
cente ou sur un sol meuble, car elle
pourrait facilement se renverser.

Ne pas garer la moto près d’une
