YAMAHA TDM 900 2005 Manuale de Empleo (in Spanish)

8-1
2
3
4
5
6
7
89

ESPECIFICACIONES
SAU26339
Dimensiones:
Longitud total:
2180 mm (85.8 in)
Anchura total:
800 mm (31.5 in)
Altura total:
1290 mm (50.8 in)
Altura del asiento:
825 mm (32.5 in)
Distancie entre ejes:
1485 mm (58.5 in)
Holgura mínima al suelo:
160 mm (6.30 in)
Radio de giro mínimo:
2900 mm (114.2 in)
Peso:
Con aceite y combustible:
224.0 kg (494 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
2 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
897.0 cm
3

(54.73 cu.in)
Calibre
×
Carrera:
92.0
×
67.5 mm (3.62
×
2.66 in)
Relación de compresión:
10.40 :1
Sistema de arranque:
Arranque eléctricoSistema de lubricación:
Cárter seco

Aceite de motor:
Tipo:
SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con repuesto de filtro de aceite:
3.90 L (4.12 US qt) (3.43 Imp.qt)
Sistema de refrigeración:
Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacidad del radiador (incluidas todas las ru-
tas):
1.70 L (1.80 US qt) (1.50 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Cantidad de reserva de combustible:
3.5 L (0.92 US gal) (0.77 Imp.gal)
Inyección de combustible:
Fabricante:
DENSO
Modelo:
195500-3830/2
Bujía(s):
Fabricante/modelo:
NGK/DPR8EA-9
Fabricante/modelo:
DENSO/X24EPR-U9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
Transmisión:
Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
67/39 (1.718)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
42/16 (2.625)
Tipo de transmisión:
Velocidad 6, engrane constante
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

ESPECIFICACIONES
8-2
1
2
3
4
5
6
7
8
9

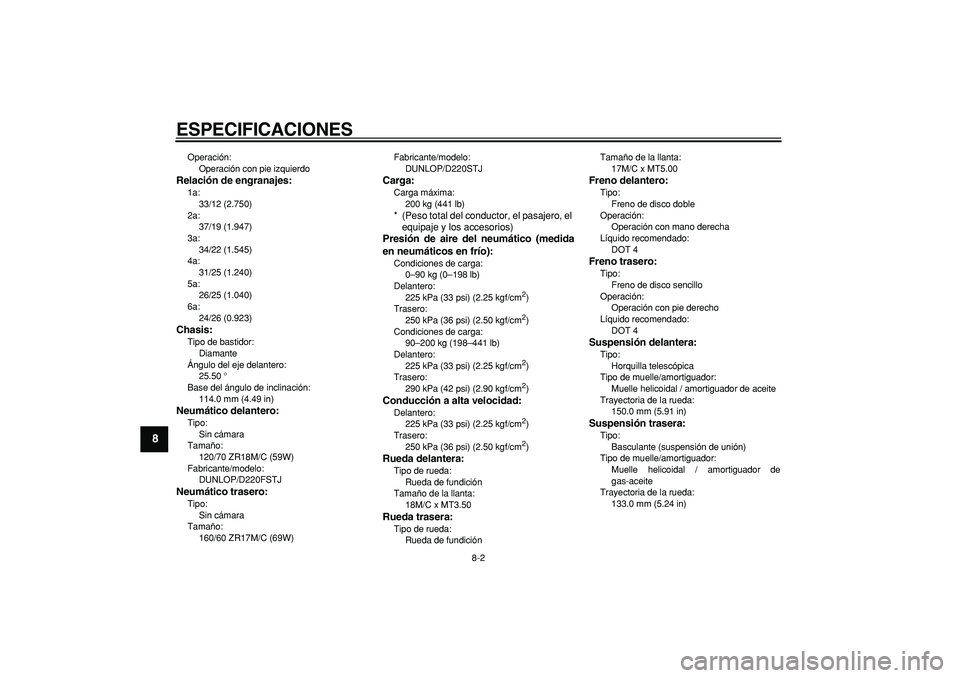

Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
33/12 (2.750)
2a:
37/19 (1.947)
3a:
34/22 (1.545)
4a:
31/25 (1.240)
5a:
26/25 (1.040)
6a:
24/26 (0.923)
Chasis:
Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.50 °
Base del ángulo de inclinación:
114.0 mm (4.49 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
120/70 ZR18M/C (59W)
Fabricante/modelo:
DUNLOP/D220FSTJ
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
160/60 ZR17M/C (69W)Fabricante/modelo:
DUNLOP/D220STJ
Carga:
Carga máxima:
200 kg (441 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)

Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Condiciones de carga:
90–200 kg (198–441 lb)
Delantero:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Conducción a alta velocidad:
Delantero:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
18M/C x MT3.50
Rueda trasera:
Tipo de rueda:
Rueda de fundiciónTamaño de la llanta:
17M/C x MT5.00
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
150.0 mm (5.91 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
133.0 mm (5.24 in)

ESPECIFICACIONES
8-3
2
3
4
5
6
7
89

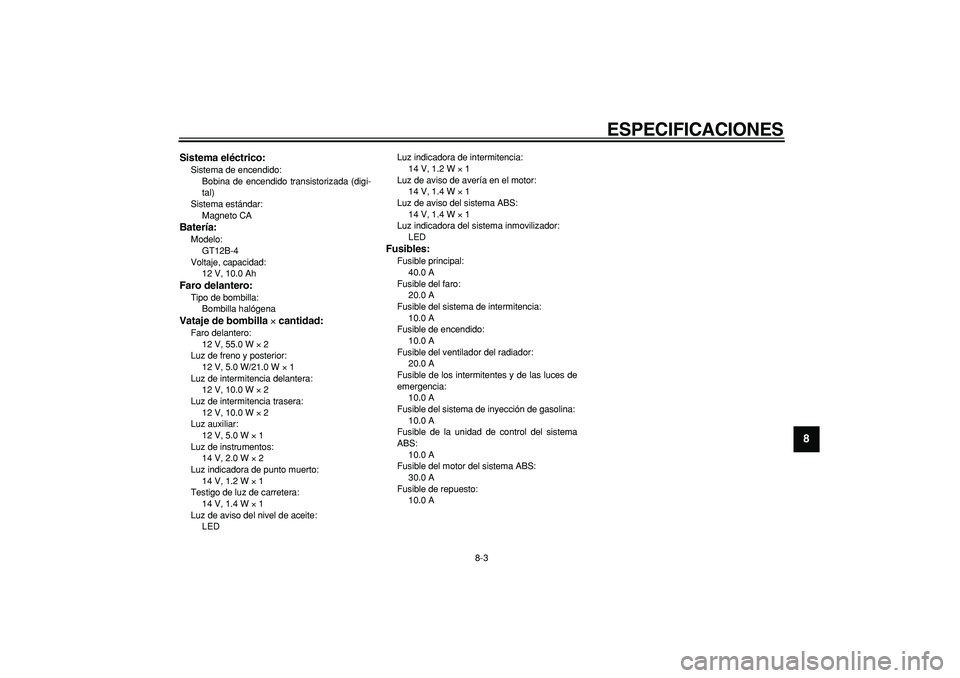

Sistema eléctrico:
Sistema de encendido:
Bobina de encendido transistorizada (digi-
tal)
Sistema estándar:
Magneto CA
Batería:
Modelo:
GT12B-4
Voltaje, capacidad:
12 V, 10.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Vataje de bombilla
×
cantidad:
Faro delantero:
12 V, 55.0 W
×
2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W
×
1
Luz de intermitencia delantera:
12 V, 10.0 W
×
2
Luz de intermitencia trasera:
12 V, 10.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
1
Luz de instrumentos:
14 V, 2.0 W
×
2
Luz indicadora de punto muerto:
14 V, 1.2 W
×
1
Testigo de luz de carretera:
14 V, 1.4 W
×
1
Luz de aviso del nivel de aceite:
LEDLuz indicadora de intermitencia:
14 V, 1.2 W
×
1
Luz de aviso de avería en el motor:
14 V, 1.4 W
×
1
Luz de aviso del sistema ABS:
14 V, 1.4 W
×
1
Luz indicadora del sistema inmovilizador:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible de los intermitentes y de las luces de
emergencia:
10.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de la unidad de control del sistema
ABS:
10.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible de repuesto:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

INFORMACIÓN PARA EL CONSUMIDOR
SAU26351

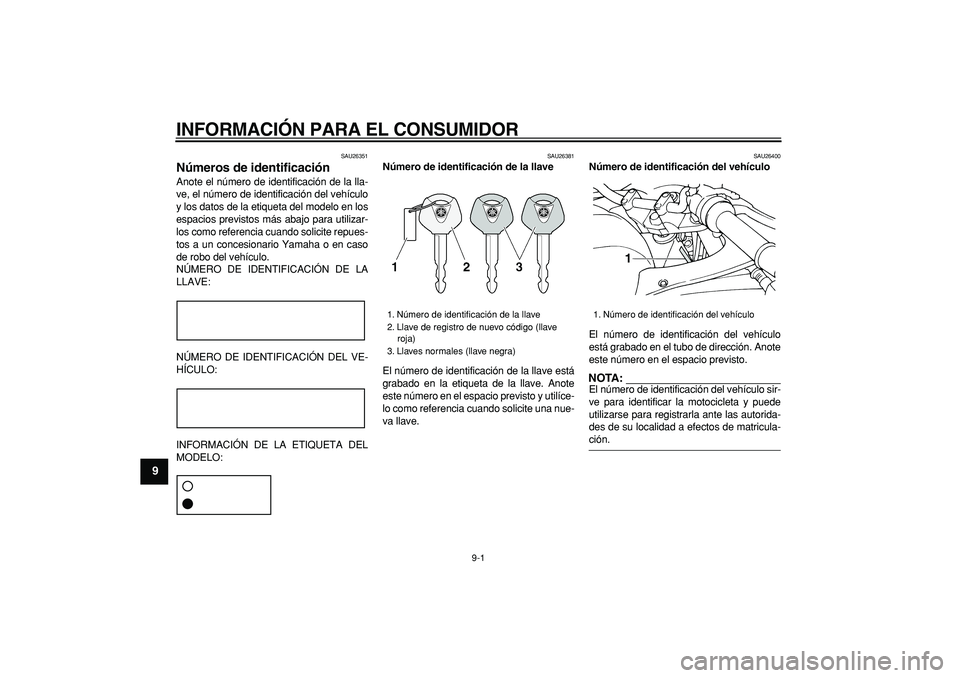

Números de identificación
Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VE-
HÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA:

El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave
roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
1

INFORMACIÓN PARA EL CONSUMIDOR
9-2
2
3
4
5
6
7
8
9

SAU26540

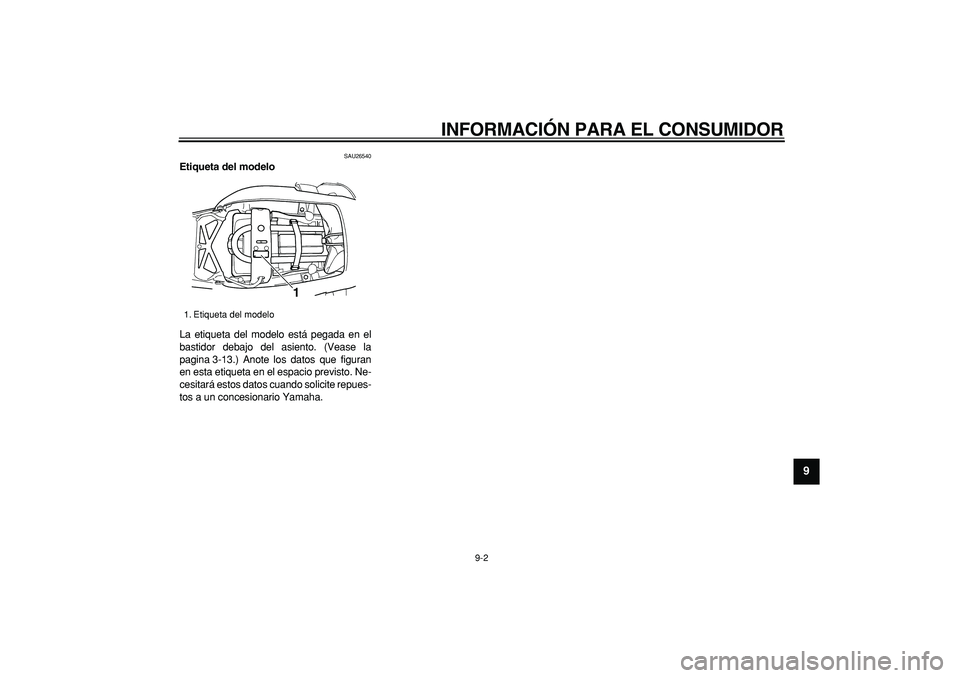

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Vease la
pagina 3-13.) Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
1. Etiqueta del modelo
1

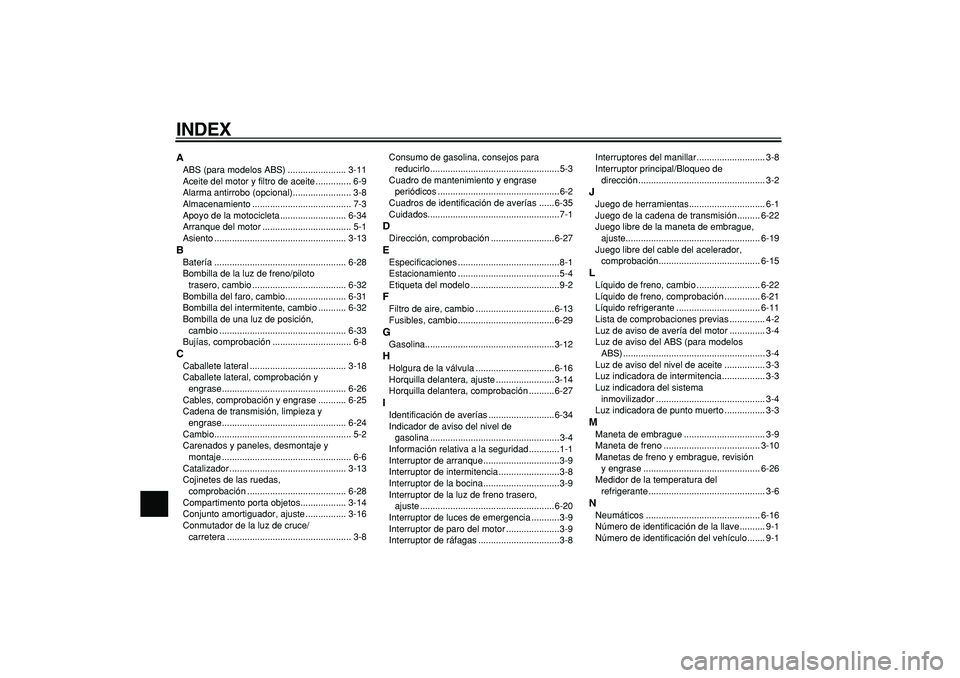

INDEX
A
ABS (para modelos ABS) ....................... 3-11
Aceite del motor y filtro de aceite .............. 6-9
Alarma antirrobo (opcional)....................... 3-8
Almacenamiento ....................................... 7-3
Apoyo de la motocicleta .......................... 6-34
Arranque del motor ................................... 5-1
Asiento .................................................... 3-13
B
Batería .................................................... 6-28
Bombilla de la luz de freno/piloto
trasero, cambio ..................................... 6-32
Bombilla del faro, cambio........................ 6-31
Bombilla del intermitente, cambio ........... 6-32
Bombilla de una luz de posición,
cambio .................................................. 6-33
Bujías, comprobación ............................... 6-8
C
Caballete lateral ...................................... 3-18
Caballete lateral, comprobación y
engrase................................................. 6-26
Cables, comprobación y engrase ........... 6-25
Cadena de transmisión, limpieza y
engrase................................................. 6-24
Cambio...................................................... 5-2
Carenados y paneles, desmontaje y
montaje ................................................... 6-6
Catalizador .............................................. 3-13
Cojinetes de las ruedas,
comprobación ....................................... 6-28
Compartimento porta objetos.................. 3-14
Conjunto amortiguador, ajuste ................ 3-16
Conmutador de la luz de cruce/
carretera ................................................. 3-8Consumo de gasolina, consejos para
reducirlo...................................................5-3
Cuadro de mantenimiento y engrase
periódicos ................................................6-2
Cuadros de identificación de averías ......6-35
Cuidados....................................................7-1
D
Dirección, comprobación .........................6-27
E
Especificaciones ........................................8-1
Estacionamiento ........................................5-4
Etiqueta del modelo ...................................9-2
F
Filtro de aire, cambio ...............................6-13
Fusibles, cambio ......................................6-29
G
Gasolina...................................................3-12
H
Holgura de la válvula ...............................6-16
Horquilla delantera, ajuste .......................3-14
Horquilla delantera, comprobación ..........6-27
I
Identificación de averías ..........................6-34
Indicador de aviso del nivel de
gasolina ...................................................3-4
Información relativa a la seguridad ............1-1
Interruptor de arranque ..............................3-9
Interruptor de intermitencia ........................3-8
Interruptor de la bocina ..............................3-9
Interruptor de la luz de freno trasero,
ajuste .....................................................6-20
Interruptor de luces de emergencia ...........3-9
Interruptor de paro del motor .....................3-9
Interruptor de ráfagas ................................3-8Interruptores del manillar........................... 3-8
Interruptor principal/Bloqueo de
dirección .................................................. 3-2
J
Juego de herramientas.............................. 6-1
Juego de la cadena de transmisión......... 6-22
Juego libre de la maneta de embrague,
ajuste..................................................... 6-19
Juego libre del cable del acelerador,
comprobación........................................ 6-15
L
Líquido de freno, cambio ......................... 6-22
Líquido de freno, comprobación .............. 6-21
Líquido refrigerante ................................. 6-11
Lista de comprobaciones previas .............. 4-2
Luz de aviso de avería del motor .............. 3-4
Luz de aviso del ABS (para modelos
ABS) ........................................................ 3-4
Luz de aviso del nivel de aceite ................ 3-3
Luz indicadora de intermitencia................. 3-3
Luz indicadora del sistema
inmovilizador ........................................... 3-4
Luz indicadora de punto muerto ................ 3-3
M
Maneta de embrague ................................ 3-9
Maneta de freno ...................................... 3-10
Manetas de freno y embrague, revisión
y engrase .............................................. 6-26
Medidor de la temperatura del
refrigerante .............................................. 3-6
N
Neumáticos ............................................. 6-16
Número de identificación de la llave.......... 9-1
Número de identificación del vehículo....... 9-1

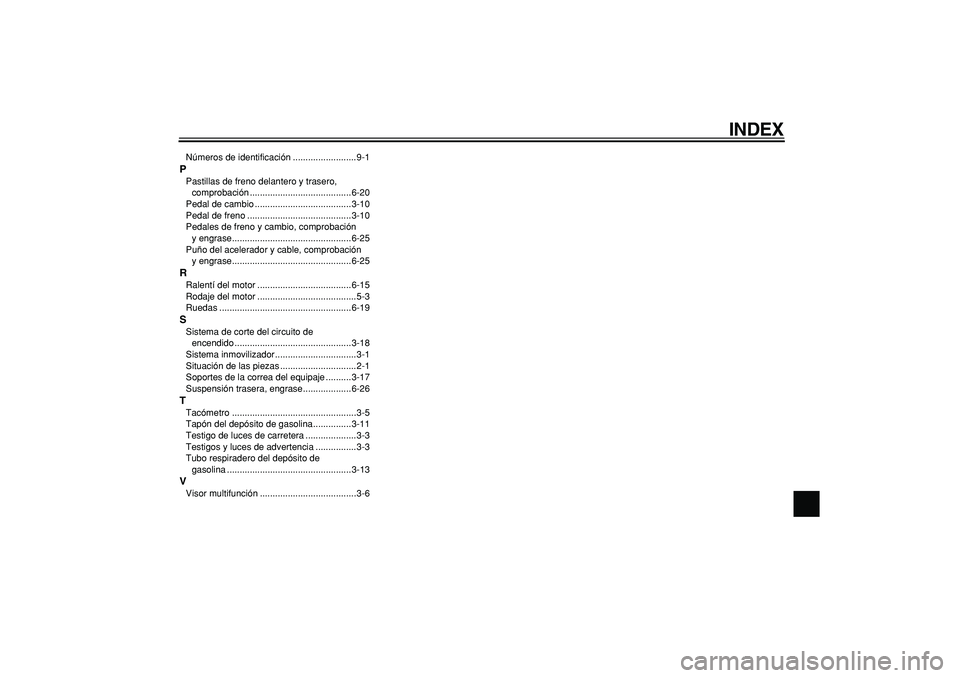

INDEX
Números de identificación .........................9-1
P
Pastillas de freno delantero y trasero,
comprobación ........................................6-20
Pedal de cambio ......................................3-10
Pedal de freno .........................................3-10
Pedales de freno y cambio, comprobación
y engrase...............................................6-25
Puño del acelerador y cable, comprobación
y engrase...............................................6-25
R
Ralentí del motor .....................................6-15
Rodaje del motor .......................................5-3
Ruedas ....................................................6-19
S
Sistema de corte del circuito de
encendido ..............................................3-18
Sistema inmovilizador ................................3-1
Situación de las piezas ..............................2-1
Soportes de la correa del equipaje ..........3-17
Suspensión trasera, engrase...................6-26
T
Tacómetro .................................................3-5
Tapón del depósito de gasolina...............3-11
Testigo de luces de carretera ....................3-3
Testigos y luces de advertencia ................3-3
Tubo respiradero del depósito de
gasolina .................................................3-13
V
Visor multifunción ......................................3-6

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.12–0.1×1 !
(S)

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.12–0.1×1 !
(S)
