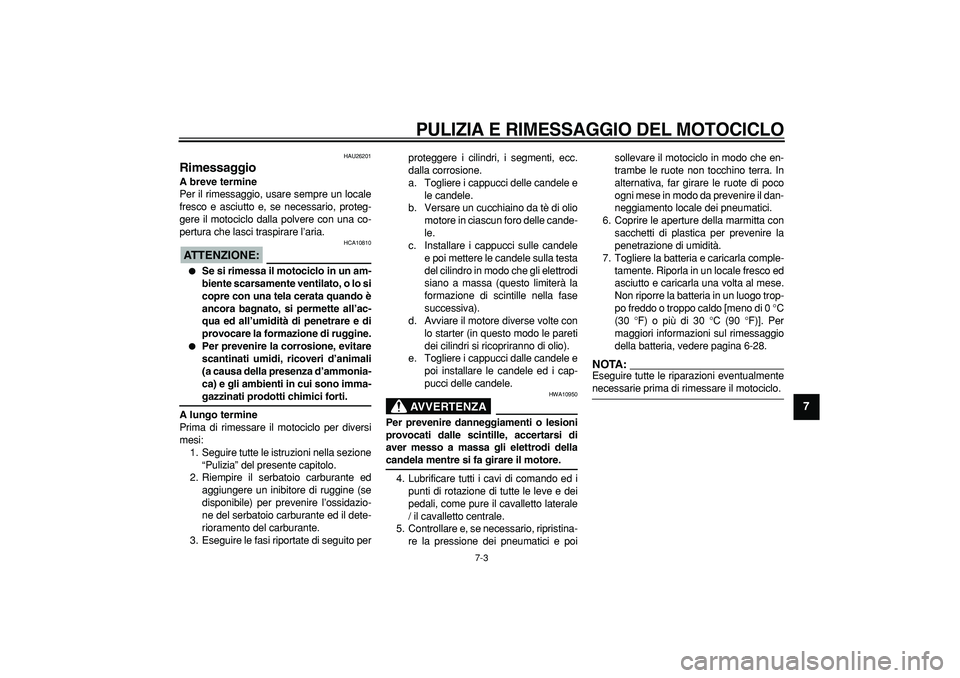

PULIZIA E RIMESSAGGIO DEL MOTOCICLO

7-3
2
3
4
5
6
78
9

HAU26201
Rimessaggio
A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.
ATTENZIONE:

HCA10810

Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.

Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere un inibitore di ruggine (se
disponibile) per prevenire l’ossidazio-
ne del serbatoio carburante ed il dete-
rioramento del carburante.
3. Eseguire le fasi riportate di seguito perproteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettrodi
siano a massa (questo limiterà la
formazione di scintille nella fase
successiva).
d. Avviare il motore diverse volte con
lo starter (in questo modo le pareti
dei cilindri si ricopriranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
AVVERTENZA

HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi della
candela mentre si fa girare il motore.
4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale
/ il cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione dei pneumatici e poisollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-28.
NOTA:

Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.

8-1
1
2
3
4
5
6
7
8
9

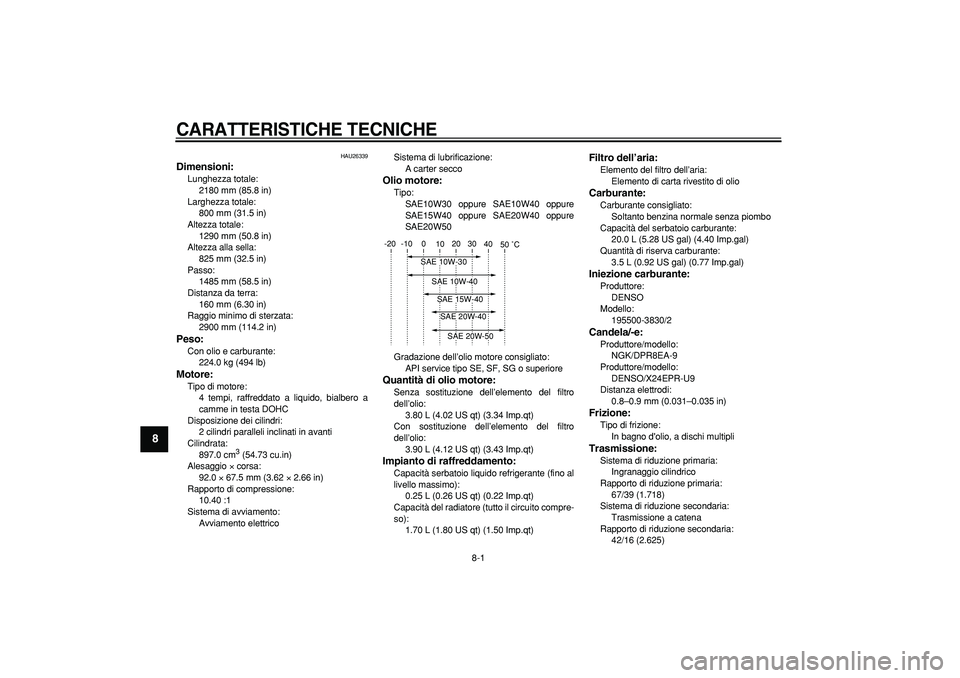

CARATTERISTICHE TECNICHE

HAU26339
Dimensioni:
Lunghezza totale:
2180 mm (85.8 in)
Larghezza totale:
800 mm (31.5 in)
Altezza totale:
1290 mm (50.8 in)
Altezza alla sella:
825 mm (32.5 in)
Passo:
1485 mm (58.5 in)
Distanza da terra:
160 mm (6.30 in)
Raggio minimo di sterzata:
2900 mm (114.2 in)
Peso:
Con olio e carburante:
224.0 kg (494 lb)
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
2 cilindri paralleli inclinati in avanti
Cilindrata:
897.0 cm
3

(54.73 cu.in)
Alesaggio
×
corsa:
92.0
×
67.5 mm (3.62
×
2.66 in)
Rapporto di compressione:
10.40 :1
Sistema di avviamento:
Avviamento elettricoSistema di lubrificazione:
A carter secco

Olio motore:
Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SE, SF, SG o superiore
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
3.90 L (4.12 US qt) (3.43 Imp.qt)
Impianto di raffreddamento:
Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacità del radiatore (tutto il circuito compre-
so):
1.70 L (1.80 US qt) (1.50 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito di olio
Carburante:
Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Quantità di riserva carburante:
3.5 L (0.92 US gal) (0.77 Imp.gal)
Iniezione carburante:
Produttore:
DENSO
Modello:
195500-3830/2
Candela/-e:
Produttore/modello:
NGK/DPR8EA-9
Produttore/modello:
DENSO/X24EPR-U9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Frizione:
Tipo di frizione:
In bagno d'olio, a dischi multipli
Trasmissione:
Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria:
67/39 (1.718)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
42/16 (2.625)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

CARATTERISTICHE TECNICHE

8-2
2
3
4
5
6
7
89

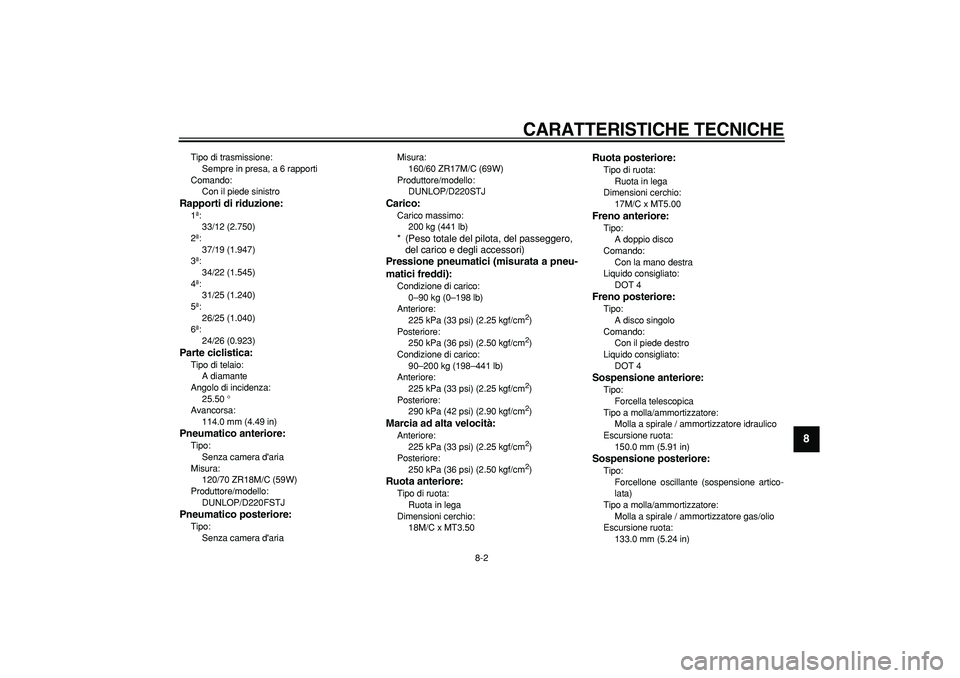

Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
33/12 (2.750)
2ª:
37/19 (1.947)
3ª:
34/22 (1.545)
4ª:
31/25 (1.240)
5ª:
26/25 (1.040)
6ª:
24/26 (0.923)
Parte ciclistica:
Tipo di telaio:
A diamante
Angolo di incidenza:
25.50 °
Avancorsa:
114.0 mm (4.49 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
120/70 ZR18M/C (59W)
Produttore/modello:
DUNLOP/D220FSTJ
Pneumatico posteriore:
Tipo:
Senza camera d'ariaMisura:
160/60 ZR17M/C (69W)
Produttore/modello:
DUNLOP/D220STJ
Carico:
Carico massimo:
200 kg (441 lb)
* (Peso totale del pilota, del passeggero,
del carico e degli accessori)

Pressione pneumatici (misurata a pneu-
matici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Condizione di carico:
90–200 kg (198–441 lb)
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Marcia ad alta velocità:
Anteriore:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Posteriore:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Ruota anteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
18M/C x MT3.50
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.00
Freno anteriore:
Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
150.0 mm (5.91 in)
Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione artico-
lata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
133.0 mm (5.24 in)

CARATTERISTICHE TECNICHE

8-3
1
2
3
4
5
6
7
8
9

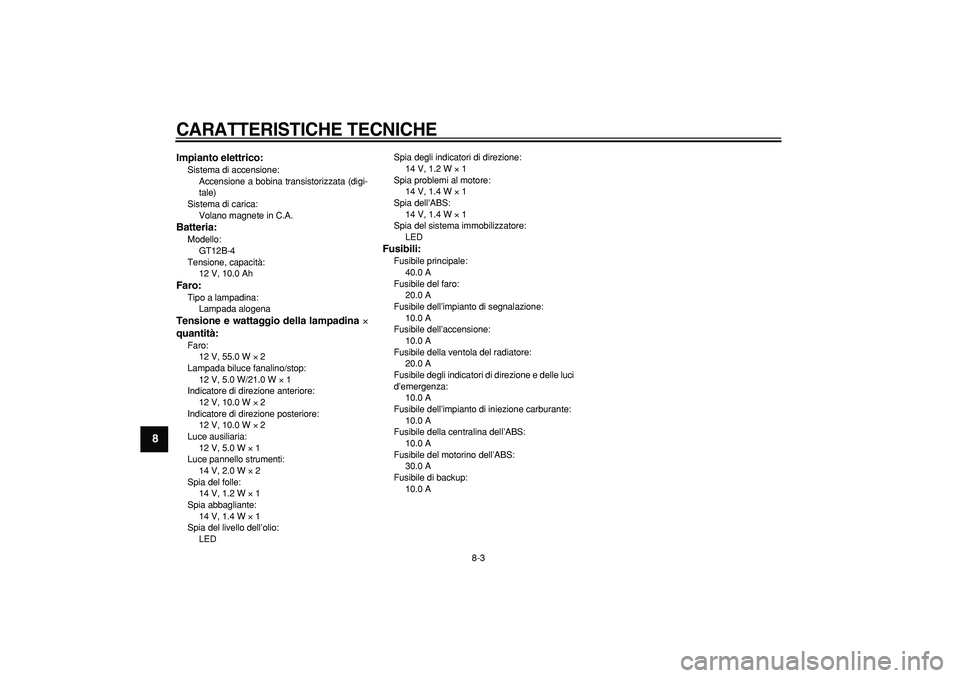

Impianto elettrico:
Sistema di accensione:
Accensione a bobina transistorizzata (digi-
tale)
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione e wattaggio della lampadina
×
quantità:
Faro:
12 V, 55.0 W
×
2
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W
×
1
Indicatore di direzione anteriore:
12 V, 10.0 W
×
2
Indicatore di direzione posteriore:
12 V, 10.0 W
×
2
Luce ausiliaria:
12 V, 5.0 W
×
1
Luce pannello strumenti:
14 V, 2.0 W
×
2
Spia del folle:
14 V, 1.2 W
×
1
Spia abbagliante:
14 V, 1.4 W
×
1
Spia del livello dell’olio:
LEDSpia degli indicatori di direzione:
14 V, 1.2 W
×
1
Spia problemi al motore:
14 V, 1.4 W
×
1
Spia dell’ABS:
14 V, 1.4 W
×
1
Spia del sistema immobilizzatore:
LED

Fusibili:
Fusibile principale:
40.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile degli indicatori di direzione e delle luci
d’emergenza:
10.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
10.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile di backup:
10.0 A

9-1
2
3
4
5
6
7
8
9

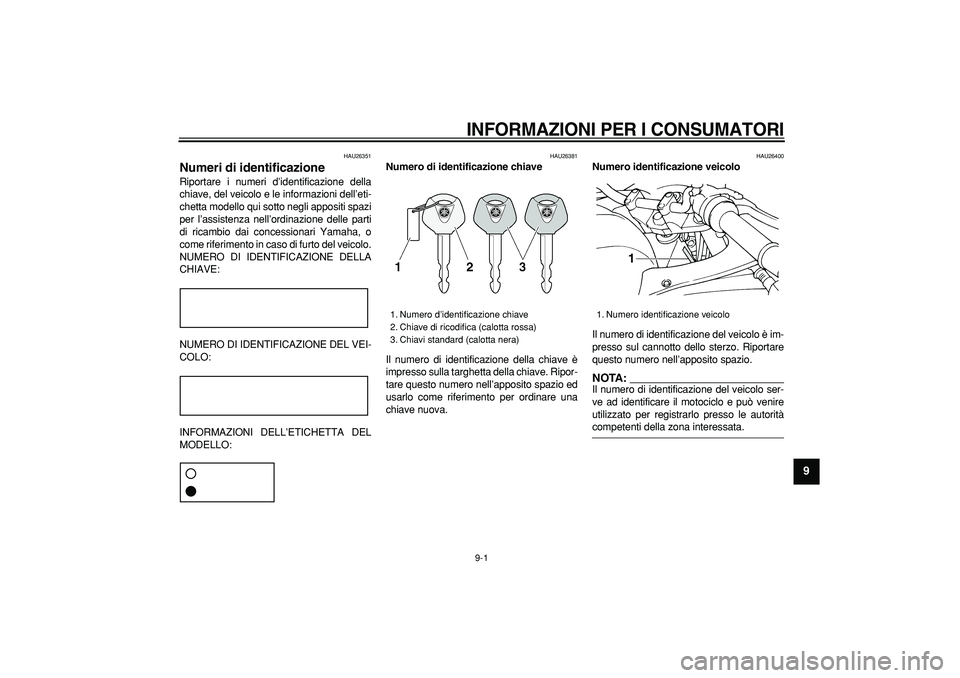

INFORMAZIONI PER I CONSUMATORI

HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL VEI-
COLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA:

Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
1

INFORMAZIONI PER I CONSUMATORI

9-2
1
2
3
4
5
6
7
8
9

HAU26540

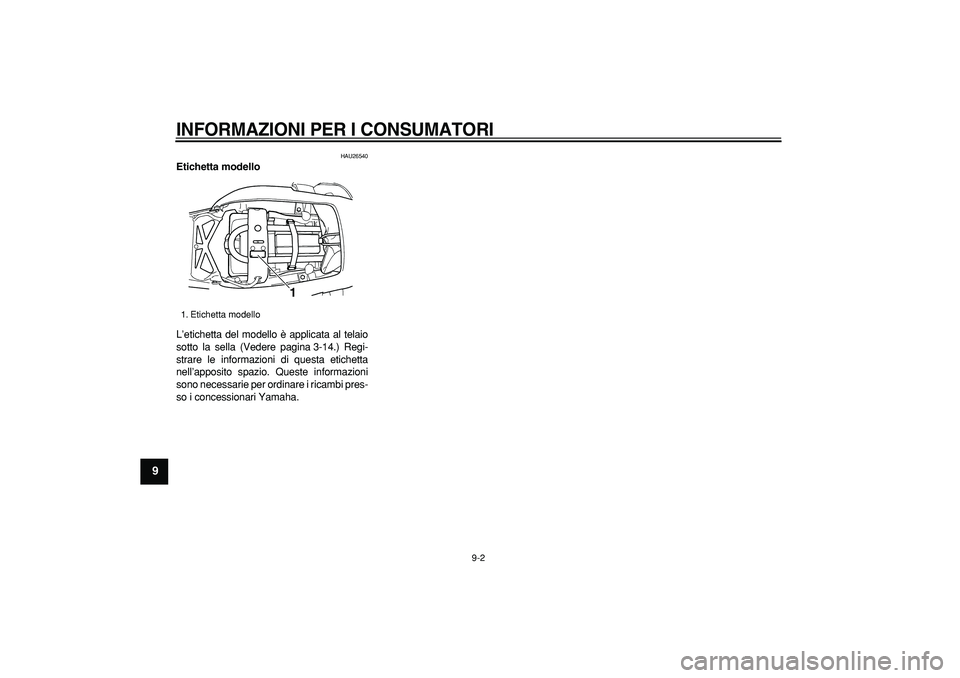

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella (Vedere pagina 3-14.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.
1. Etichetta modello
1

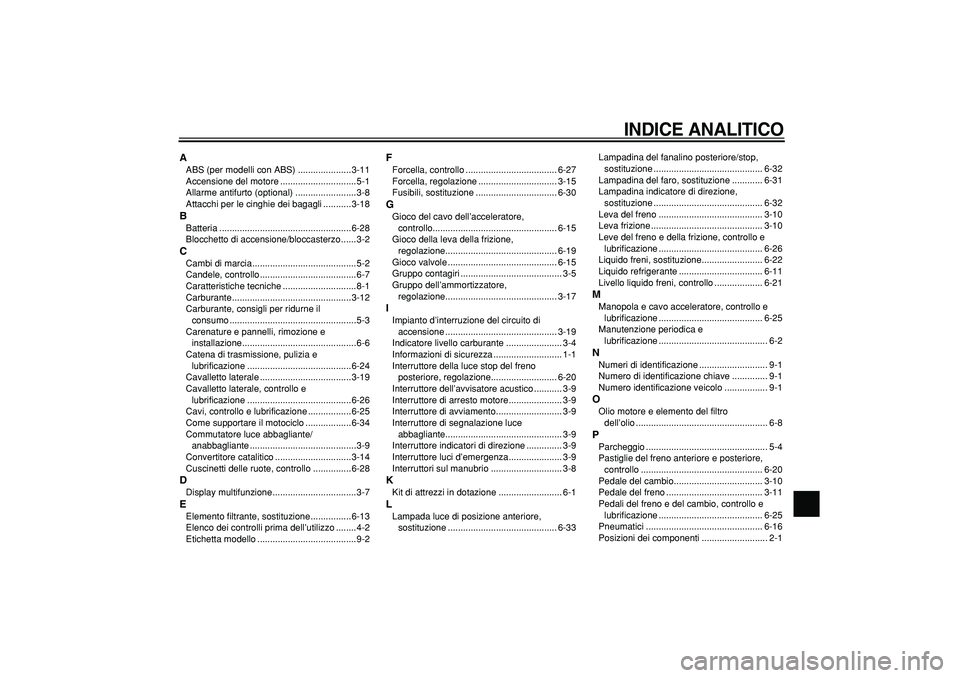

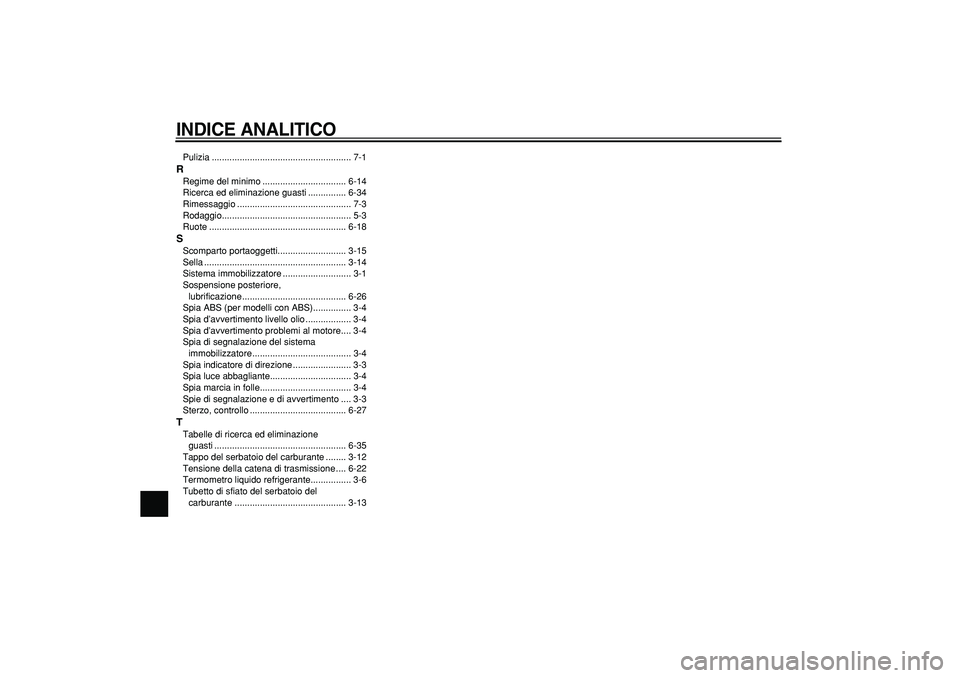

INDICE ANALITICO

A
ABS (per modelli con ABS) .....................3-11
Accensione del motore ..............................5-1
Allarme antifurto (optional) ........................3-8
Attacchi per le cinghie dei bagagli ...........3-18
B
Batteria ....................................................6-28
Blocchetto di accensione/bloccasterzo......3-2
C
Cambi di marcia .........................................5-2
Candele, controllo ......................................6-7
Caratteristiche tecniche .............................8-1
Carburante ...............................................3-12
Carburante, consigli per ridurne il
consumo ..................................................5-3
Carenature e pannelli, rimozione e
installazione.............................................6-6
Catena di trasmissione, pulizia e
lubrificazione .........................................6-24
Cavalletto laterale ....................................3-19
Cavalletto laterale, controllo e
lubrificazione .........................................6-26
Cavi, controllo e lubrificazione .................6-25
Come supportare il motociclo ..................6-34
Commutatore luce abbagliante/
anabbagliante ..........................................3-9
Convertitore catalitico ..............................3-14
Cuscinetti delle ruote, controllo ...............6-28
D
Display multifunzione .................................3-7
E
Elemento filtrante, sostituzione ................6-13
Elenco dei controlli prima dell’utilizzo ........4-2
Etichetta modello .......................................9-2
F
Forcella, controllo .................................... 6-27
Forcella, regolazione ............................... 3-15
Fusibili, sostituzione ................................ 6-30
G
Gioco del cavo dell’acceleratore,
controllo................................................. 6-15
Gioco della leva della frizione,
regolazione............................................ 6-19
Gioco valvole ........................................... 6-15
Gruppo contagiri ........................................ 3-5
Gruppo dell’ammortizzatore,
regolazione............................................ 3-17
I
Impianto d’interruzione del circuito di
accensione ............................................ 3-19
Indicatore livello carburante ...................... 3-4
Informazioni di sicurezza ........................... 1-1
Interruttore della luce stop del freno
posteriore, regolazione.......................... 6-20
Interruttore dell’avvisatore acustico ........... 3-9
Interruttore di arresto motore..................... 3-9
Interruttore di avviamento.......................... 3-9
Interruttore di segnalazione luce
abbagliante.............................................. 3-9
Interruttore indicatori di direzione .............. 3-9
Interruttore luci d’emergenza..................... 3-9
Interruttori sul manubrio ............................ 3-8
K
Kit di attrezzi in dotazione ......................... 6-1
L
Lampada luce di posizione anteriore,
sostituzione ........................................... 6-33Lampadina del fanalino posteriore/stop,
sostituzione ........................................... 6-32
Lampadina del faro, sostituzione ............ 6-31
Lampadina indicatore di direzione,
sostituzione ........................................... 6-32
Leva del freno ......................................... 3-10
Leva frizione ............................................ 3-10
Leve del freno e della frizione, controllo e
lubrificazione ......................................... 6-26
Liquido freni, sostituzione........................ 6-22
Liquido refrigerante ................................. 6-11
Livello liquido freni, controllo ................... 6-21
M
Manopola e cavo acceleratore, controllo e
lubrificazione ......................................... 6-25
Manutenzione periodica e
lubrificazione ........................................... 6-2
N
Numeri di identificazione ........................... 9-1
Numero di identificazione chiave .............. 9-1
Numero identificazione veicolo ................. 9-1
O
Olio motore e elemento del filtro
dell’olio .................................................... 6-8
P
Parcheggio ................................................ 5-4
Pastiglie del freno anteriore e posteriore,
controllo ................................................ 6-20
Pedale del cambio................................... 3-10
Pedale del freno ...................................... 3-11
Pedali del freno e del cambio, controllo e
lubrificazione ......................................... 6-25
Pneumatici .............................................. 6-16
Posizioni dei componenti .......................... 2-1

INDICE ANALITICO

Pulizia ....................................................... 7-1
R
Regime del minimo ................................. 6-14
Ricerca ed eliminazione guasti ............... 6-34
Rimessaggio ............................................. 7-3
Rodaggio................................................... 5-3
Ruote ...................................................... 6-18
S
Scomparto portaoggetti........................... 3-15
Sella ........................................................ 3-14
Sistema immobilizzatore ........................... 3-1
Sospensione posteriore,
lubrificazione......................................... 6-26
Spia ABS (per modelli con ABS)............... 3-4
Spia d’avvertimento livello olio .................. 3-4
Spia d’avvertimento problemi al motore.... 3-4
Spia di segnalazione del sistema
immobilizzatore....................................... 3-4
Spia indicatore di direzione ....................... 3-3
Spia luce abbagliante................................ 3-4
Spia marcia in folle.................................... 3-4
Spie di segnalazione e di avvertimento .... 3-3
Sterzo, controllo ...................................... 6-27
T
Tabelle di ricerca ed eliminazione
guasti .................................................... 6-35
Tappo del serbatoio del carburante ........ 3-12
Tensione della catena di trasmissione .... 6-22
Termometro liquido refrigerante................ 3-6
Tubetto di sfiato del serbatoio del
carburante ............................................ 3-13

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.11–2.2×1 !
(H)

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.11–2.2×1 !
(H)
