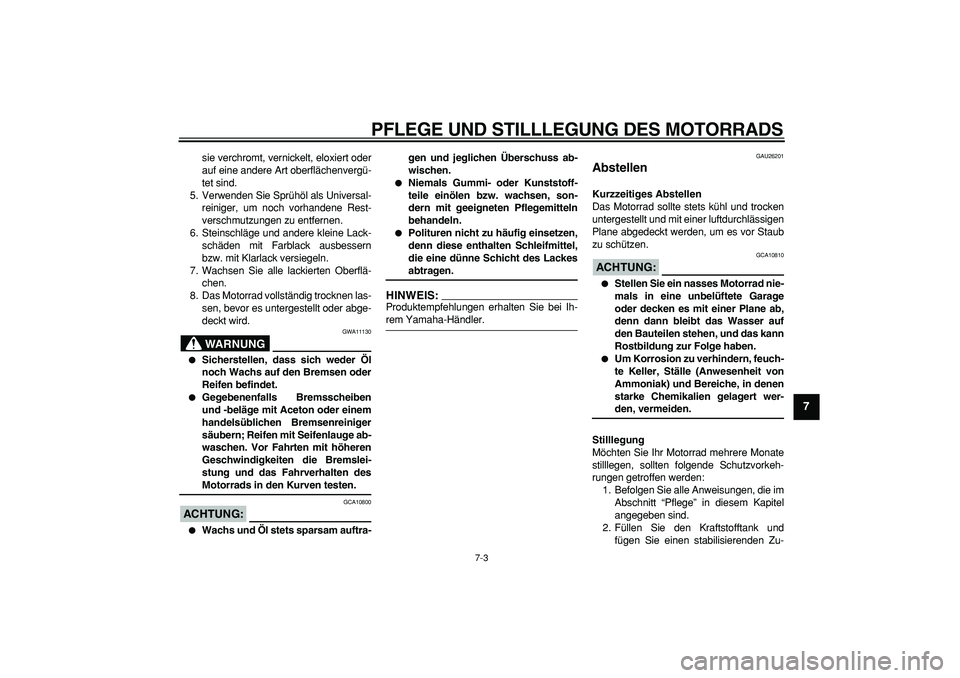

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
2
3
4
5
6
78
9

sie verchromt, vernickelt, eloxiert oder
auf eine andere Art oberflächenvergü-
tet sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG

GWA11130

Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.

Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit Seifenlauge ab-
waschen. Vor Fahrten mit höheren
Geschwindigkeiten die Bremslei-
stung und das Fahrverhalten des
Motorrads in den Kurven testen.
ACHTUNG:

GCA10800

Wachs und Öl stets sparsam auftra-gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS:

Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.
GAU26201
Abstellen
Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
ACHTUNG:

GCA10810

Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden Zu-

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
1
2
3
4
5
6
7
8
9

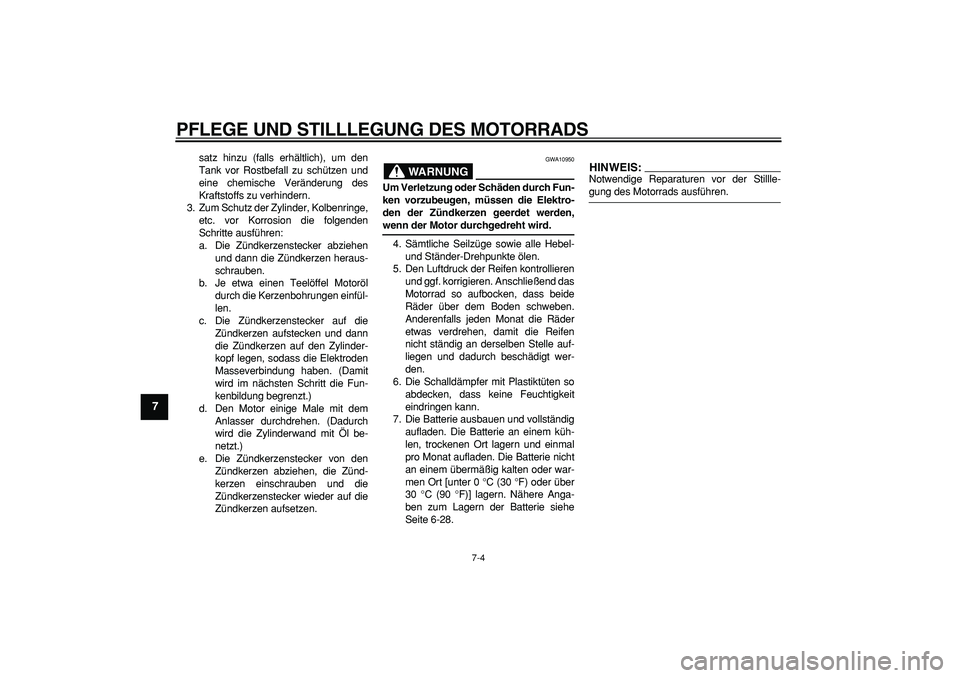

satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.WARNUNG

GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-28.
HINWEIS:

Notwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.

8-1
2
3
4
5
6
7
89

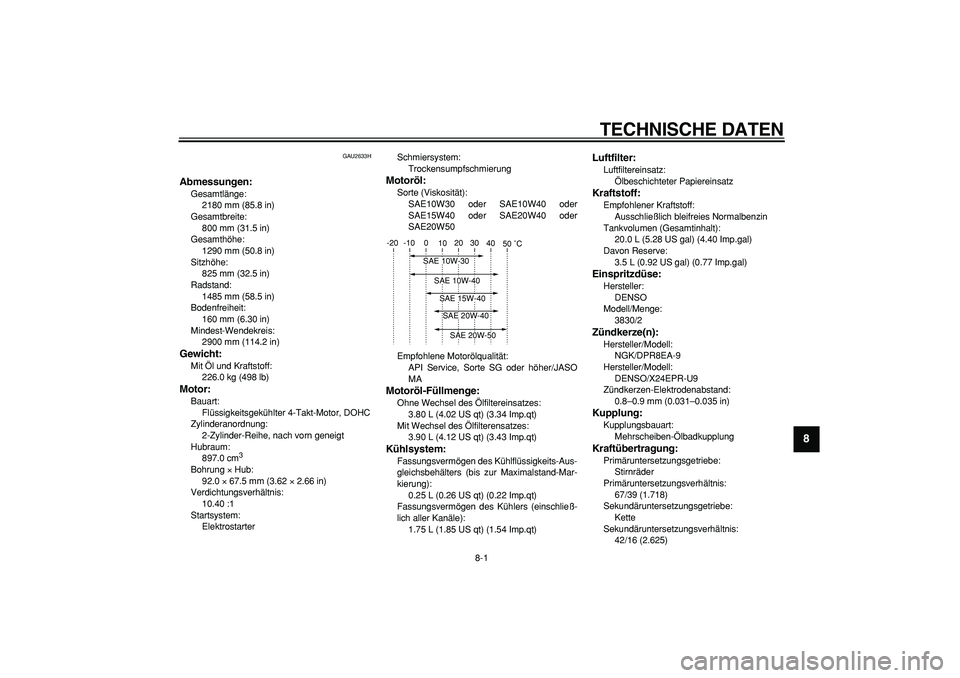

TECHNISCHE DATEN
GAU2633H
Abmessungen:
Gesamtlänge:
2180 mm (85.8 in)
Gesamtbreite:
800 mm (31.5 in)
Gesamthöhe:
1290 mm (50.8 in)
Sitzhöhe:
825 mm (32.5 in)
Radstand:
1485 mm (58.5 in)
Bodenfreiheit:
160 mm (6.30 in)
Mindest-Wendekreis:
2900 mm (114.2 in)
Gewicht:
Mit Öl und Kraftstoff:
226.0 kg (498 lb)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
2-Zylinder-Reihe, nach vorn geneigt
Hubraum:
897.0 cm
3

Bohrung
×
Hub:
92.0
×
67.5 mm (3.62
×
2.66 in)
Verdichtungsverhältnis:
10.40 :1
Startsystem:
ElektrostarterSchmiersystem:
Trockensumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
3.90 L (4.12 US qt) (3.43 Imp.qt)
Kühlsystem:
Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.75 L (1.85 US qt) (1.54 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
20.0 L (5.28 US gal) (4.40 Imp.gal)
Davon Reserve:
3.5 L (0.92 US gal) (0.77 Imp.gal)
Einspritzdüse:
Hersteller:
DENSO
Modell/Menge:
3830/2
Zündkerze(n):
Hersteller/Modell:
NGK/DPR8EA-9
Hersteller/Modell:
DENSO/X24EPR-U9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Kupplung:
Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
67/39 (1.718)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
42/16 (2.625)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
7
8
9

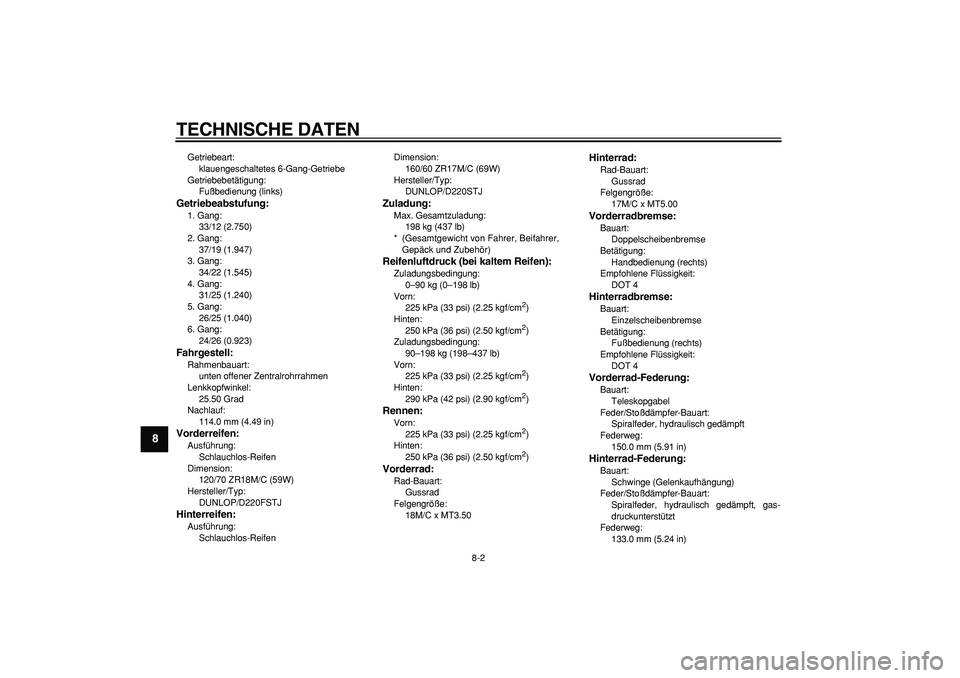

Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
33/12 (2.750)
2. Gang:
37/19 (1.947)
3. Gang:
34/22 (1.545)
4. Gang:
31/25 (1.240)
5. Gang:
26/25 (1.040)
6. Gang:
24/26 (0.923)
Fahrgestell:
Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.50 Grad
Nachlauf:
114.0 mm (4.49 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR18M/C (59W)
Hersteller/Typ:
DUNLOP/D220FSTJ
Hinterreifen:
Ausführung:
Schlauchlos-ReifenDimension:
160/60 ZR17M/C (69W)
Hersteller/Typ:
DUNLOP/D220STJ
Zuladung:
Max. Gesamtzuladung:
198 kg (437 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Zuladungsbedingung:
90–198 kg (198–437 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Rennen:
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
150.0 mm (5.91 in)
Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
133.0 mm (5.24 in)

TECHNISCHE DATEN
8-3
2
3
4
5
6
7
89

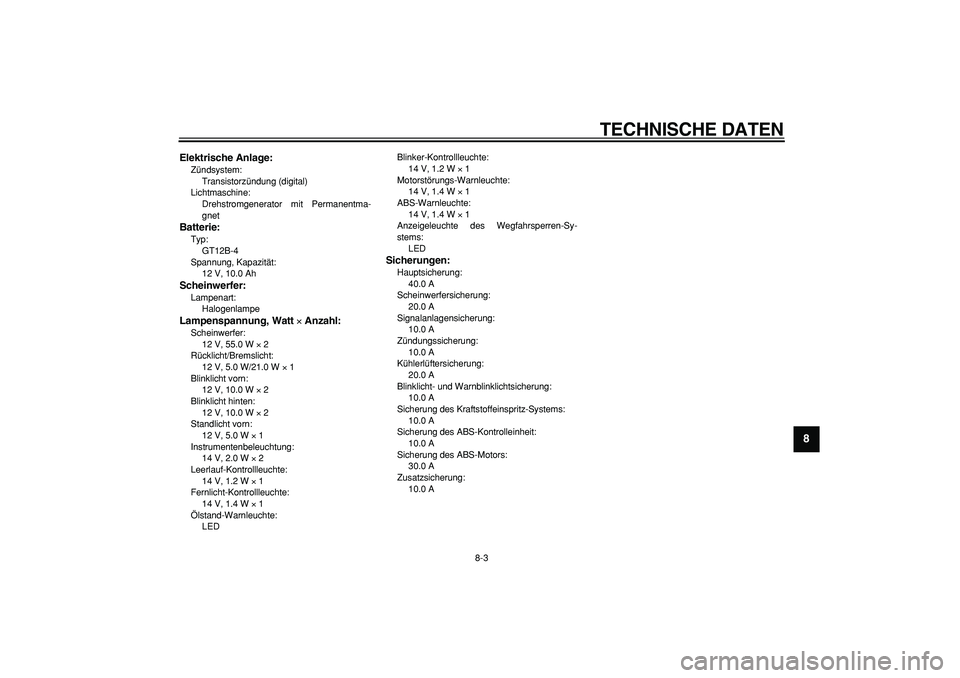

Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 55.0 W
×
2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
14 V, 2.0 W
×
2
Leerlauf-Kontrollleuchte:
14 V, 1.2 W
×
1
Fernlicht-Kontrollleuchte:
14 V, 1.4 W
×
1
Ölstand-Warnleuchte:
LEDBlinker-Kontrollleuchte:
14 V, 1.2 W
×
1
Motorstörungs-Warnleuchte:
14 V, 1.4 W
×
1
ABS-Warnleuchte:
14 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Blinklicht- und Warnblinklichtsicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A
Sicherung des ABS-Motors:
30.0 A
Zusatzsicherung:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

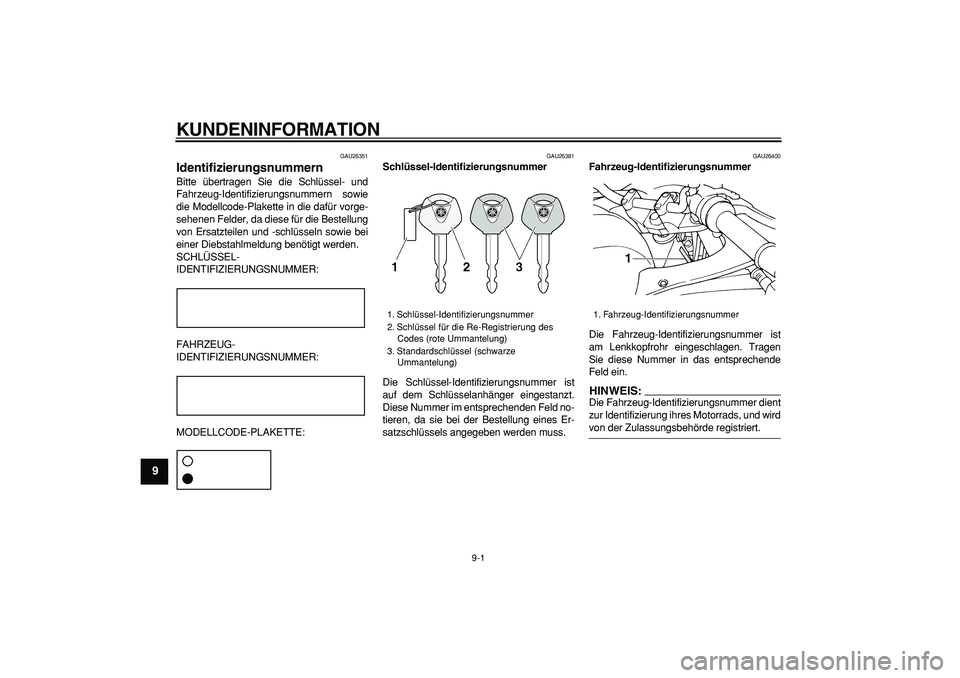

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze
Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1

KUNDENINFORMATION
9-2
2
3
4
5
6
7
8
9

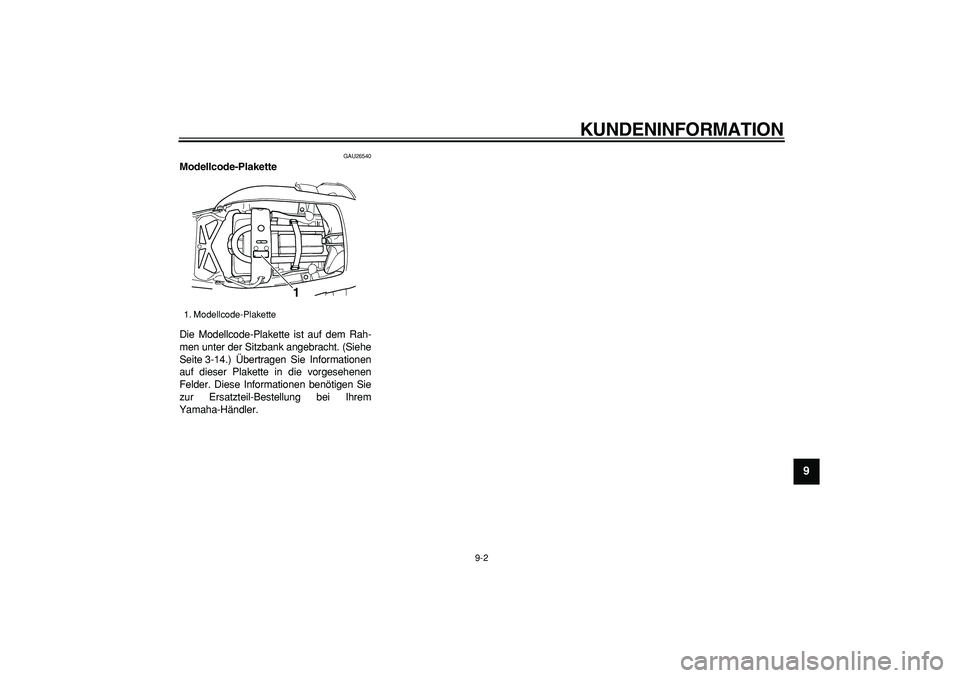

GAU26540
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-14.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

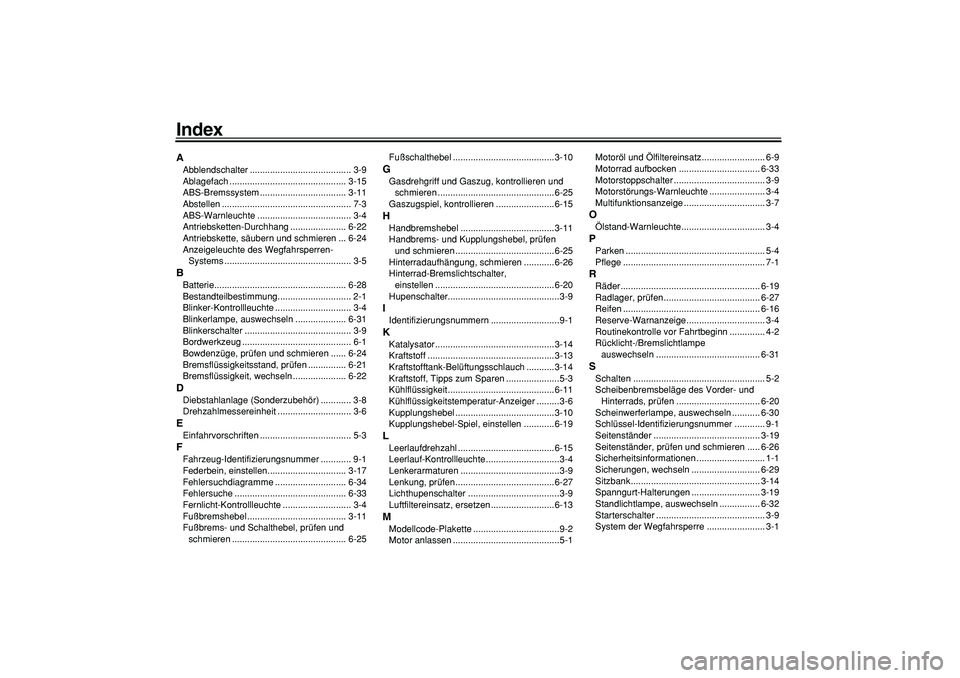

Index
A
Abblendschalter ........................................ 3-9
Ablagefach .............................................. 3-15
ABS-Bremssystem .................................. 3-11
Abstellen ................................................... 7-3
ABS-Warnleuchte ..................................... 3-4
Antriebsketten-Durchhang ...................... 6-22
Antriebskette, säubern und schmieren ... 6-24
Anzeigeleuchte des Wegfahrsperren-
Systems .................................................. 3-5
B
Batterie.................................................... 6-28
Bestandteilbestimmung............................. 2-1
Blinker-Kontrollleuchte .............................. 3-4
Blinkerlampe, auswechseln .................... 6-31
Blinkerschalter .......................................... 3-9
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-24
Bremsflüssigkeitsstand, prüfen ............... 6-21
Bremsflüssigkeit, wechseln ..................... 6-22
D
Diebstahlanlage (Sonderzubehör) ............ 3-8
Drehzahlmessereinheit ............................. 3-6
E
Einfahrvorschriften .................................... 5-3
F
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbein, einstellen............................... 3-17
Fehlersuchdiagramme ............................ 6-34
Fehlersuche ............................................ 6-33
Fernlicht-Kontrollleuchte ........................... 3-4
Fußbremshebel ....................................... 3-11
Fußbrems- und Schalthebel, prüfen und
schmieren ............................................. 6-25Fußschalthebel ........................................3-10
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ..............................................6-25
Gaszugspiel, kontrollieren .......................6-15
H
Handbremshebel .....................................3-11
Handbrems- und Kupplungshebel, prüfen
und schmieren .......................................6-25
Hinterradaufhängung, schmieren ............6-26
Hinterrad-Bremslichtschalter,
einstellen ...............................................6-20
Hupenschalter............................................3-9
I
Identifizierungsnummern ...........................9-1
K
Katalysator ...............................................3-14
Kraftstoff ..................................................3-13
Kraftstofftank-Belüftungsschlauch ...........3-14
Kraftstoff, Tipps zum Sparen .....................5-3
Kühlflüssigkeit ..........................................6-11
Kühlflüssigkeitstemperatur-Anzeiger .........3-6
Kupplungshebel .......................................3-10
Kupplungshebel-Spiel, einstellen ............6-19
L
Leerlaufdrehzahl ......................................6-15
Leerlauf-Kontrollleuchte .............................3-4
Lenkerarmaturen .......................................3-9
Lenkung, prüfen .......................................6-27
Lichthupenschalter ....................................3-9
Luftfiltereinsatz, ersetzen .........................6-13
M
Modellcode-Plakette ..................................9-2
Motor anlassen ..........................................5-1Motoröl und Ölfiltereinsatz......................... 6-9
Motorrad aufbocken ................................ 6-33
Motorstoppschalter .................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige ................................ 3-7
O
Ölstand-Warnleuchte................................. 3-4
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder....................................................... 6-19
Radlager, prüfen...................................... 6-27
Reifen ...................................................... 6-16
Reserve-Warnanzeige............................... 3-4
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht-/Bremslichtlampe
auswechseln ......................................... 6-31
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-20
Scheinwerferlampe, auswechseln ........... 6-30
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-19
Seitenständer, prüfen und schmieren ..... 6-26
Sicherheitsinformationen ........................... 1-1
Sicherungen, wechseln ........................... 6-29
Sitzbank................................................... 3-14
Spanngurt-Halterungen ........................... 3-19
Standlichtlampe, auswechseln ................ 6-32
Starterschalter ........................................... 3-9
System der Wegfahrsperre ....................... 3-1

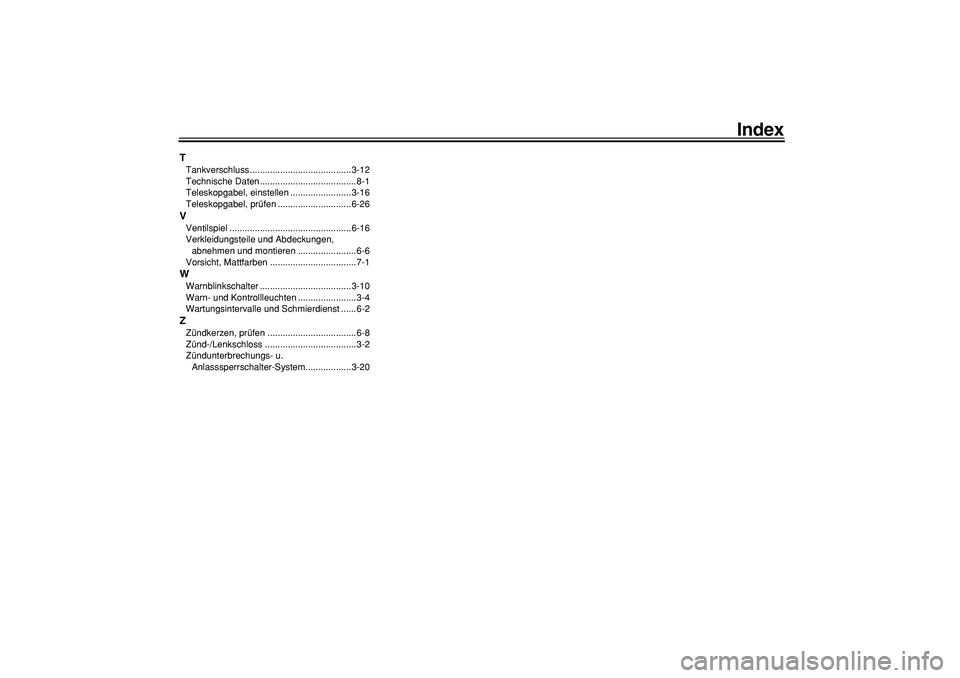

Index
T
Tankverschluss ........................................3-12
Technische Daten......................................8-1
Teleskopgabel, einstellen ........................3-16
Teleskopgabel, prüfen .............................6-26
V
Ventilspiel ................................................6-16
Verkleidungsteile und Abdeckungen,
abnehmen und montieren .......................6-6
Vorsicht, Mattfarben ..................................7-1
W
Warnblinkschalter ....................................3-10
Warn- und Kontrollleuchten .......................3-4
Wartungsintervalle und Schmierdienst ......6-2
Z
Zündkerzen, prüfen ...................................6-8
Zünd-/Lenkschloss ....................................3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System..................3-20
