YAMAHA TDM 900 2007 Instructieboekje (in Dutch)

8-1
2
3
4
5
6
7
89

SPECIFICATIES
DAU2633H
Afmetingen:
Totale lengte:
2180 mm (85.8 in)
Totale breedte:
800 mm (31.5 in)
Totale hoogte:
1290 mm (50.8 in)
Zadelhoogte:
825 mm (32.5 in)
Wielbasis:
1485 mm (58.5 in)
Grondspeling:
160 mm (6.30 in)
Kleinste draaicirkel:
2900 mm (114.2 in)
Gewicht:
Incl. olie en brandstof:
226.0 kg (498 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
2-cilinder, parallel vooroverhellend
Slagvolume:
897.0 cm
3

Boring
×
slag:
92.0
×
67.5 mm (3.62
×
2.66 in)
Compressieverhouding:
10.40 :1
Startsysteem:
Elektrische startmotorSmeersysteem:
Dry sump

Motorolie:
Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
API service SG type or higher, JASO stan-
dard MA
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Met vervanging van oliefilterelement:
3.90 L (4.12 US qt) (3.43 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.75 L (1.85 US qt) (1.54 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Hoeveelheid reservebrandstof:
3.5 L (0.92 US gal) (0.77 Imp.gal)
Brandstofinjectie:
Fabrikant:
DENSO
Model:
3830/2
Bougie(s):
Fabrikant/model:
NGK/DPR8EA-9
Fabrikant/model:
DENSO/X24EPR-U9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppeling:
Type koppeling:
Nat, meervoudige plaat
Versnellingsbak:
Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
67/39 (1.718)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
42/16 (2.625)
Type versnellingbak:
Constant mesh, 6 versnellingen
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

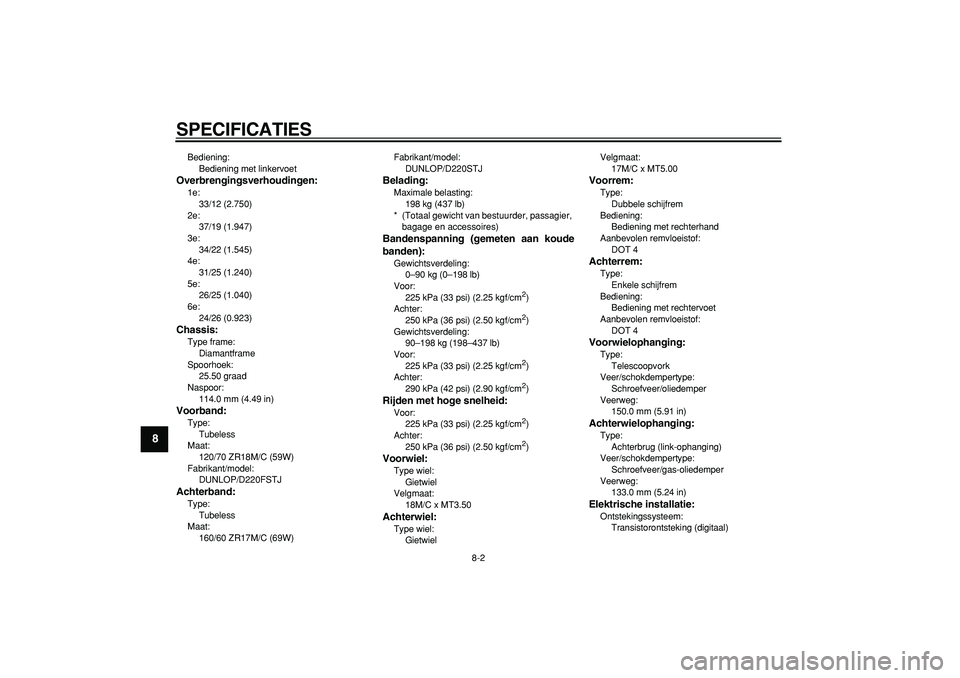

SPECIFICATIES
8-2
1
2
3
4
5
6
7
8
9

Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
33/12 (2.750)
2e:
37/19 (1.947)
3e:
34/22 (1.545)
4e:
31/25 (1.240)
5e:
26/25 (1.040)
6e:
24/26 (0.923)
Chassis:
Type frame:
Diamantframe
Spoorhoek:
25.50 graad
Naspoor:
114.0 mm (4.49 in)
Voorband:
Type:
Tubeless
Maat:
120/70 ZR18M/C (59W)
Fabrikant/model:
DUNLOP/D220FSTJ
Achterband:
Type:
Tubeless
Maat:
160/60 ZR17M/C (69W)Fabrikant/model:
DUNLOP/D220STJ
Belading:
Maximale belasting:
198 kg (437 lb)
* (Totaal gewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Gewichtsverdeling:
90–198 kg (198–437 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
290 kPa (42 psi) (2.90 kgf/cm
2

)
Rijden met hoge snelheid:
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
18M/C x MT3.50
Achterwiel:
Type wiel:
GietwielVelgmaat:
17M/C x MT5.00
Voorrem:
Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
150.0 mm (5.91 in)
Achterwielophanging:
Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
133.0 mm (5.24 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)

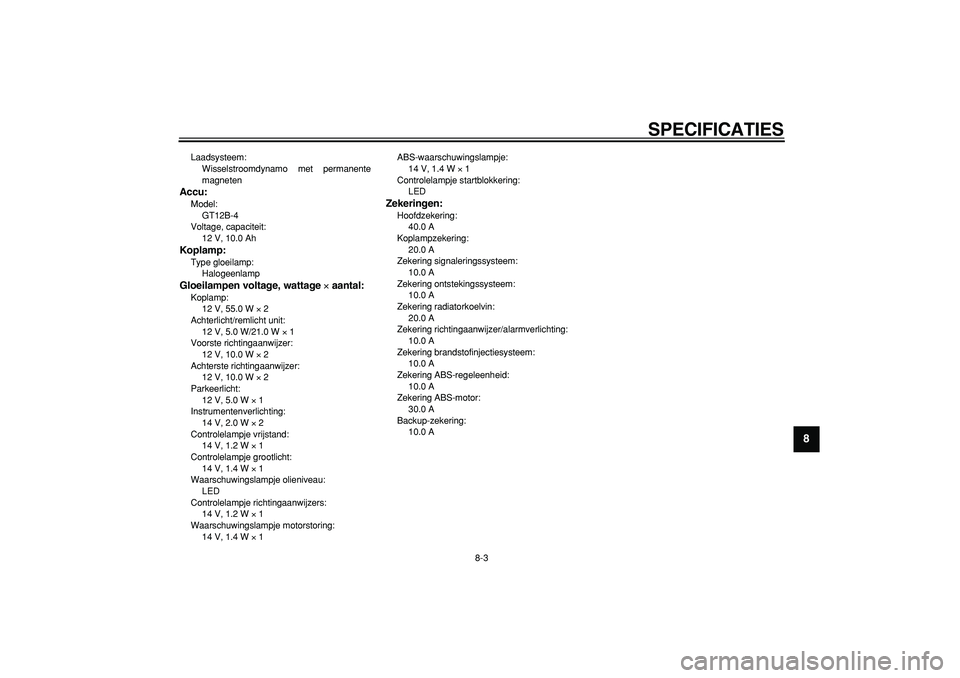

SPECIFICATIES
8-3
2
3
4
5
6
7
89

Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
GT12B-4
Voltage, capaciteit:
12 V, 10.0 Ah
Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 55.0 W
×
2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W
×
1
Voorste richtingaanwijzer:
12 V, 10.0 W
×
2
Achterste richtingaanwijzer:
12 V, 10.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
1
Instrumentenverlichting:
14 V, 2.0 W
×
2
Controlelampje vrijstand:
14 V, 1.2 W
×
1
Controlelampje grootlicht:
14 V, 1.4 W
×
1
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
14 V, 1.2 W
×
1
Waarschuwingslampje motorstoring:
14 V, 1.4 W
×
1ABS-waarschuwingslampje:
14 V, 1.4 W
×
1
Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
40.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering richtingaanwijzer/alarmverlichting:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
10.0 A
Zekering ABS-motor:
30.0 A
Backup-zekering:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

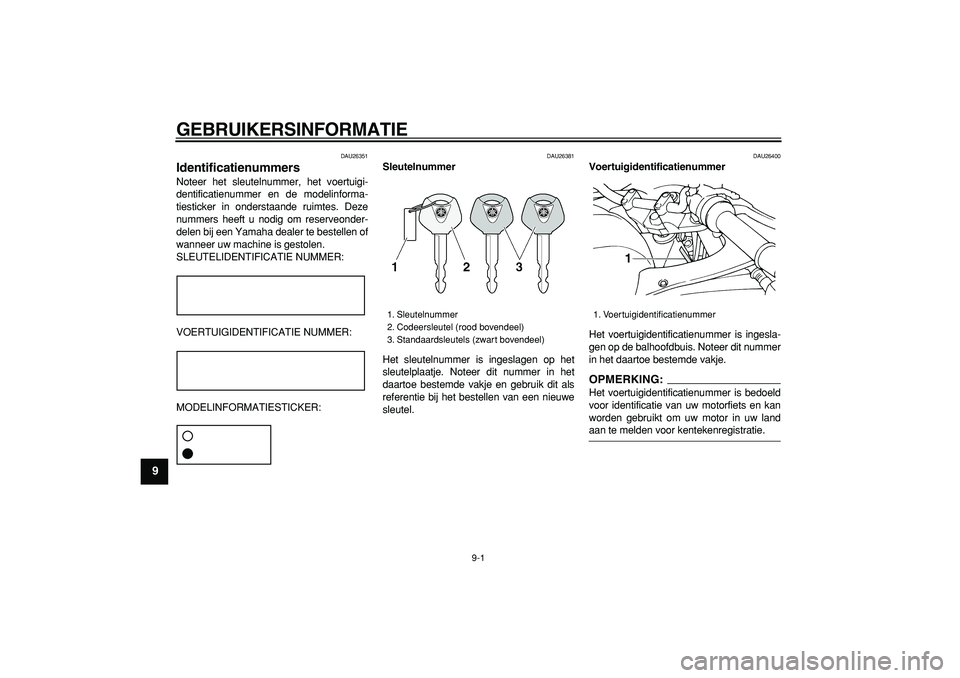

GEBRUIKERSINFORMATIE
DAU26351
Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.
OPMERKING:

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
1

GEBRUIKERSINFORMATIE
9-2
2
3
4
5
6
7
8
9

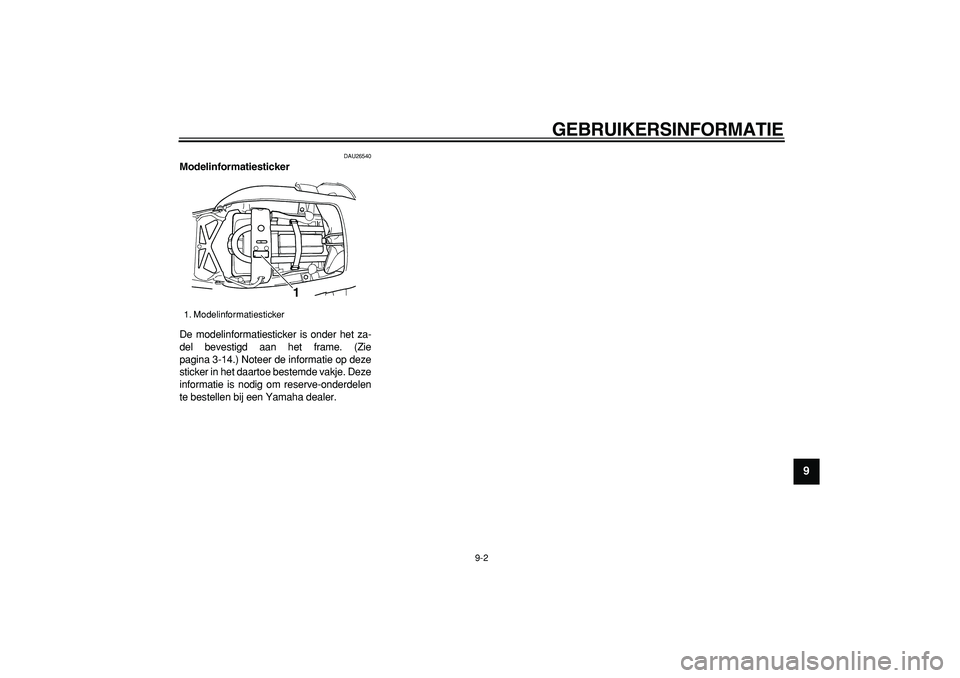

DAU26540
Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie
pagina 3-14.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje. Deze
informatie is nodig om reserve-onderdelen
te bestellen bij een Yamaha dealer.
1. Modelinformatiesticker
1

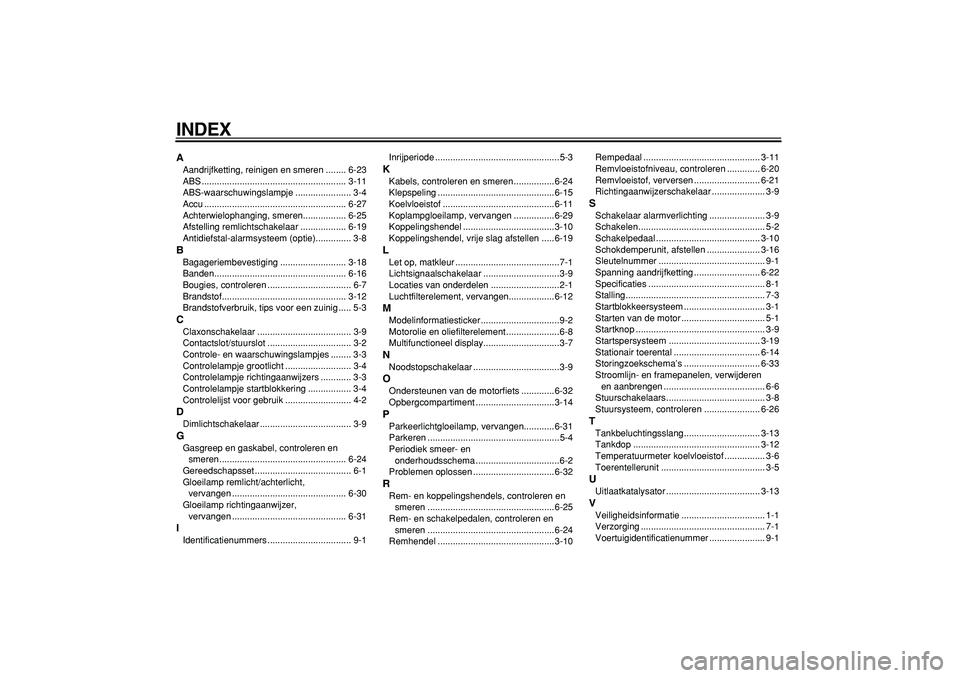

INDEX
A
Aandrijfketting, reinigen en smeren ........ 6-23
ABS ......................................................... 3-11
ABS-waarschuwingslampje ...................... 3-4
Accu ........................................................ 6-27
Achterwielophanging, smeren................. 6-25
Afstelling remlichtschakelaar .................. 6-19
Antidiefstal-alarmsysteem (optie).............. 3-8
B
Bagageriembevestiging .......................... 3-18
Banden.................................................... 6-16
Bougies, controleren ................................. 6-7
Brandstof................................................. 3-12
Brandstofverbruik, tips voor een zuinig ..... 5-3
C
Claxonschakelaar ..................................... 3-9
Contactslot/stuurslot ................................. 3-2
Controle- en waarschuwingslampjes ........ 3-3
Controlelampje grootlicht .......................... 3-4
Controlelampje richtingaanwijzers ............ 3-3
Controlelampje startblokkering ................. 3-4
Controlelijst voor gebruik .......................... 4-2
D
Dimlichtschakelaar .................................... 3-9
G
Gasgreep en gaskabel, controleren en
smeren.................................................. 6-24
Gereedschapsset ...................................... 6-1
Gloeilamp remlicht/achterlicht,
vervangen ............................................. 6-30
Gloeilamp richtingaanwijzer,
vervangen ............................................. 6-31
I
Identificatienummers ................................. 9-1Inrijperiode .................................................5-3
K
Kabels, controleren en smeren ................6-24
Klepspeling ..............................................6-15
Koelvloeistof ............................................6-11
Koplampgloeilamp, vervangen ................6-29
Koppelingshendel ....................................3-10
Koppelingshendel, vrije slag afstellen .....6-19
L
Let op, matkleur .........................................7-1
Lichtsignaalschakelaar ..............................3-9
Locaties van onderdelen ...........................2-1
Luchtfilterelement, vervangen..................6-12
M
Modelinformatiesticker ...............................9-2
Motorolie en oliefilterelement .....................6-8
Multifunctioneel display..............................3-7
N
Noodstopschakelaar ..................................3-9
O
Ondersteunen van de motorfiets .............6-32
Opbergcompartiment ...............................3-14
P
Parkeerlichtgloeilamp, vervangen............6-31
Parkeren ....................................................5-4
Periodiek smeer- en
onderhoudsschema .................................6-2
Problemen oplossen ................................6-32
R
Rem- en koppelingshendels, controleren en
smeren ..................................................6-25
Rem- en schakelpedalen, controleren en
smeren ..................................................6-24
Remhendel ..............................................3-10Rempedaal .............................................. 3-11
Remvloeistofniveau, controleren ............. 6-20
Remvloeistof, verversen .......................... 6-21
Richtingaanwijzerschakelaar ..................... 3-9
S
Schakelaar alarmverlichting ...................... 3-9
Schakelen.................................................. 5-2
Schakelpedaal ......................................... 3-10
Schokdemperunit, afstellen ..................... 3-16
Sleutelnummer .......................................... 9-1
Spanning aandrijfketting .......................... 6-22
Specificaties .............................................. 8-1
Stalling....................................................... 7-3
Startblokkeersysteem ................................ 3-1
Starten van de motor ................................. 5-1
Startknop ................................................... 3-9
Startspersysteem .................................... 3-19
Stationair toerental .................................. 6-14
Storingzoekschema’s .............................. 6-33
Stroomlijn- en framepanelen, verwijderen
en aanbrengen ........................................ 6-6
Stuurschakelaars....................................... 3-8
Stuursysteem, controleren ...................... 6-26
T
Tankbeluchtingsslang.............................. 3-13
Tankdop .................................................. 3-12
Temperatuurmeter koelvloeistof ................ 3-6
Toerentellerunit ......................................... 3-5
U
Uitlaatkatalysator ..................................... 3-13
V
Veiligheidsinformatie ................................. 1-1
Verzorging ................................................. 7-1
Voertuigidentificatienummer ...................... 9-1

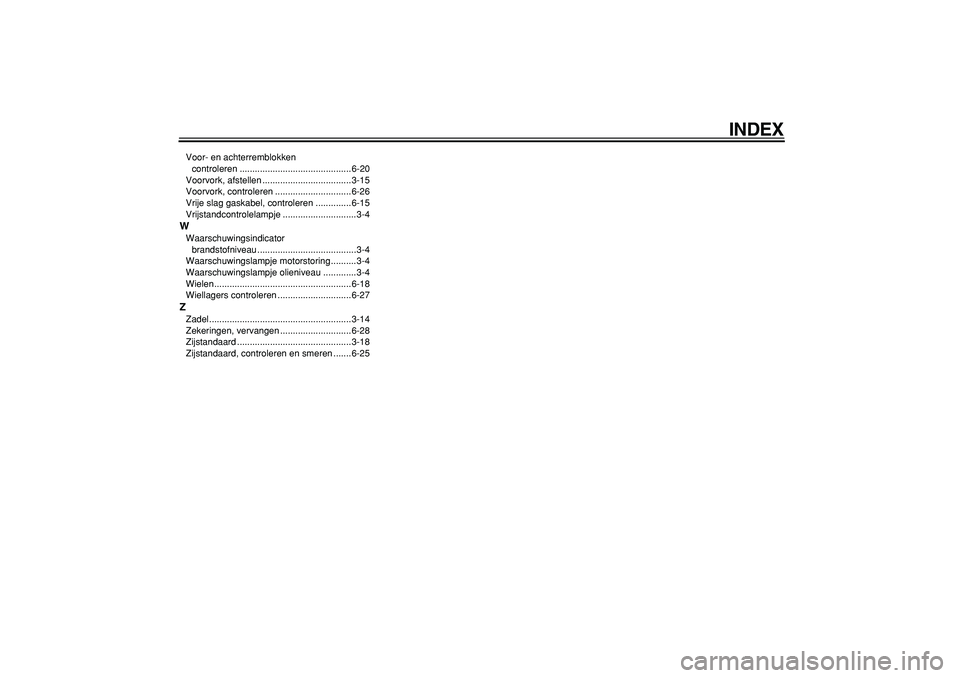

INDEX
Voor- en achterremblokken
controleren ............................................6-20
Voorvork, afstellen ...................................3-15
Voorvork, controleren ..............................6-26
Vrije slag gaskabel, controleren ..............6-15
Vrijstandcontrolelampje .............................3-4
W
Waarschuwingsindicator
brandstofniveau .......................................3-4
Waarschuwingslampje motorstoring ..........3-4
Waarschuwingslampje olieniveau .............3-4
Wielen ......................................................6-18
Wiellagers controleren .............................6-27
Z
Zadel ........................................................3-14
Zekeringen, vervangen ............................6-28
Zijstandaard .............................................3-18
Zijstandaard, controleren en smeren .......6-25

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2006.06
YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2006.06
