YAMAHA TDM 900 2008 Betriebsanleitungen (in German)

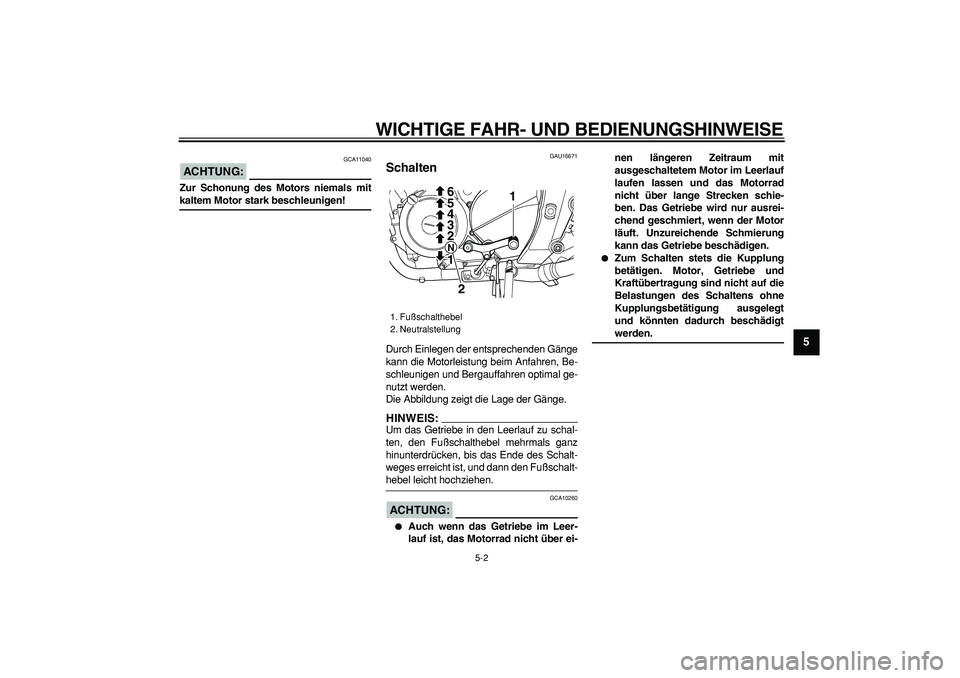

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
2
3
4
56
7
8
9
ACHTUNG:

GCA11040
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
GAU16671
Schalten
Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.
HINWEIS:

Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis das Ende des Schalt-
weges erreicht ist, und dann den Fußschalt-
hebel leicht hochziehen.
ACHTUNG:

GCA10260

Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-nen längeren Zeitraum mit
ausgeschaltetem Motor im Leerlauf
laufen lassen und das Motorrad
nicht über lange Strecken schie-
ben. Das Getriebe wird nur ausrei-
chend geschmiert, wenn der Motor
läuft. Unzureichende Schmierung
kann das Getriebe beschädigen.

Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
1. Fußschalthebel
2. Neutralstellung
1
1 2 3
4 5 6
N2

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
1
2
3
4
5
6
7
8
9

GAU16810

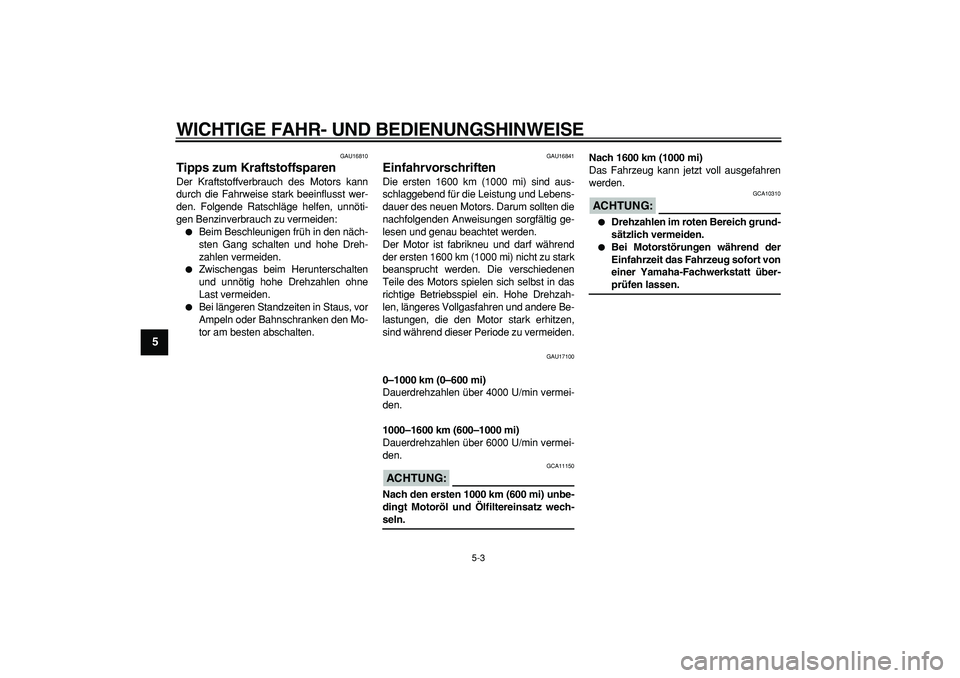

Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:

Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.

Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17100
0–1000 km (0–600 mi)
Dauerdrehzahlen über 4000 U/min vermei-
den.
1000–1600 km (600–1000 mi)
Dauerdrehzahlen über 6000 U/min vermei-
den.
ACHTUNG:

GCA11150
Nach den ersten 1000 km (600 mi) unbe-
dingt Motoröl und Ölfiltereinsatz wech-
seln.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG:

GCA10310

Drehzahlen im roten Bereich grund-
sätzlich vermeiden.

Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
2
3
4
56
7
8
9

GAU17212

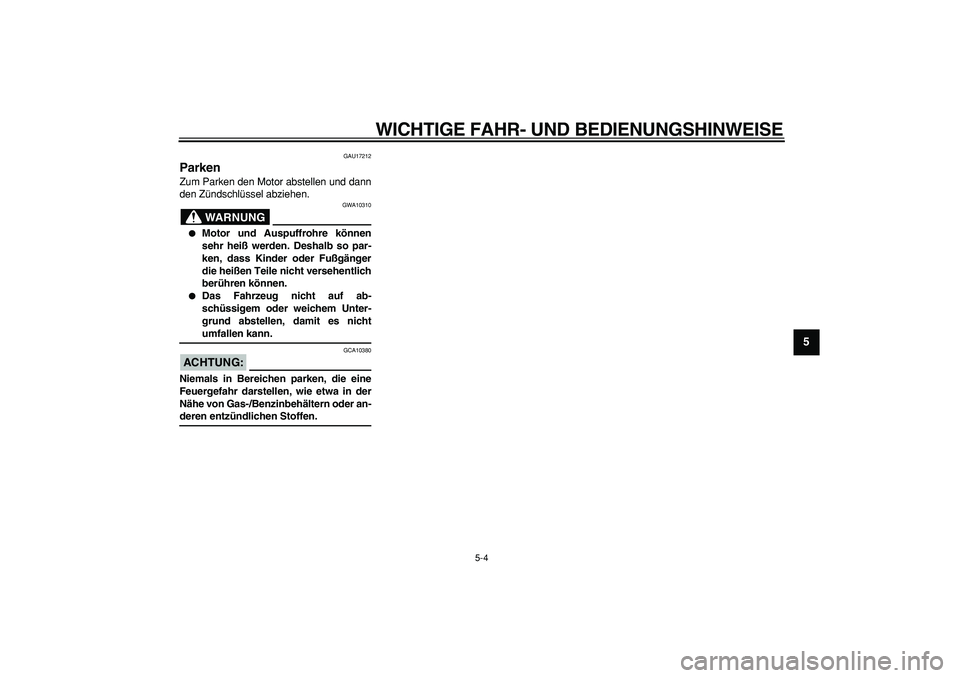

Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG

GWA10310

Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.

Das Fahrzeug nicht auf ab-
schüssigem oder weichem Unter-
grund abstellen, damit es nicht
umfallen kann.
ACHTUNG:

GCA10380
Niemals in Bereichen parken, die eine
Feuergefahr darstellen, wie etwa in der
Nähe von Gas-/Benzinbehältern oder an-
deren entzündlichen Stoffen.

6-1
1
2
3
4
5
6
7
8
9

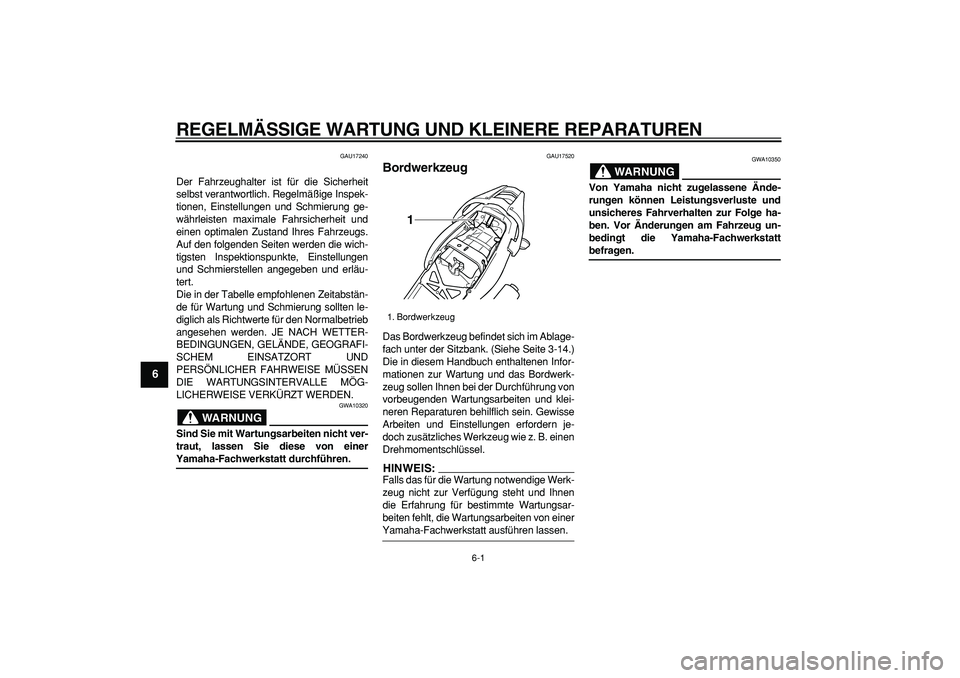

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU17240
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND
PERSÖNLICHER FAHRWEISE MÜSSEN
DIE WARTUNGSINTERVALLE MÖG-
LICHERWEISE VERKÜRZT WERDEN.
WARNUNG

GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer
Yamaha-Fachwerkstatt durchführen.
GAU17520
Bordwerkzeug
Das Bordwerkzeug befindet sich im Ablage-
fach unter der Sitzbank. (Siehe Seite 3-14.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS:

Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer
Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG

GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt
befragen.
1. Bordwerkzeug
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
2
3
4
5
67
8
9

GAU1770A

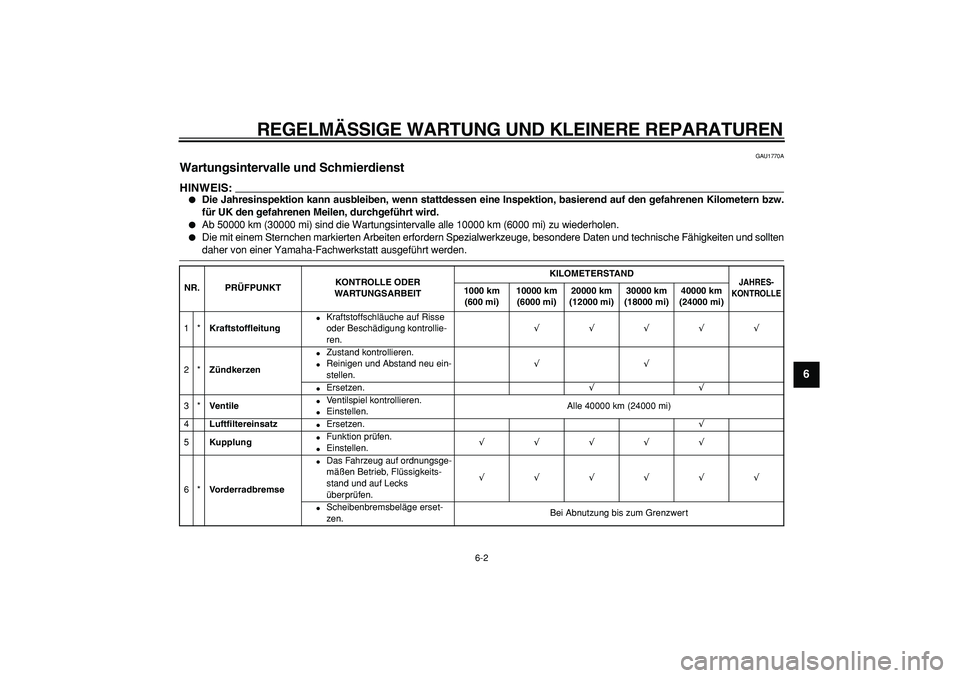

Wartungsintervalle und Schmierdienst
HINWEIS:


Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRES-
KONTROLLE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Kraftstoffleitung

Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
√√√√√
2*
Zündkerzen

Zustand kontrollieren.

Reinigen und Abstand neu ein-
stellen.
√√

Ersetzen.
√√
3*
Ventile

Ventilspiel kontrollieren.

Einstellen.Alle 40000 km (24000 mi)
4
Luftfiltereinsatz

Ersetzen.
√
5
Kupplung

Funktion prüfen.

Einstellen.
√√√√√
6*
Vorderradbremse

Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeits-
stand und auf Lecks
überprüfen.
√√√√√√

Scheibenbremsbeläge erset-
zen.Bei Abnutzung bis zum Grenzwert

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
1
2
3
4
5
6
7
8
9

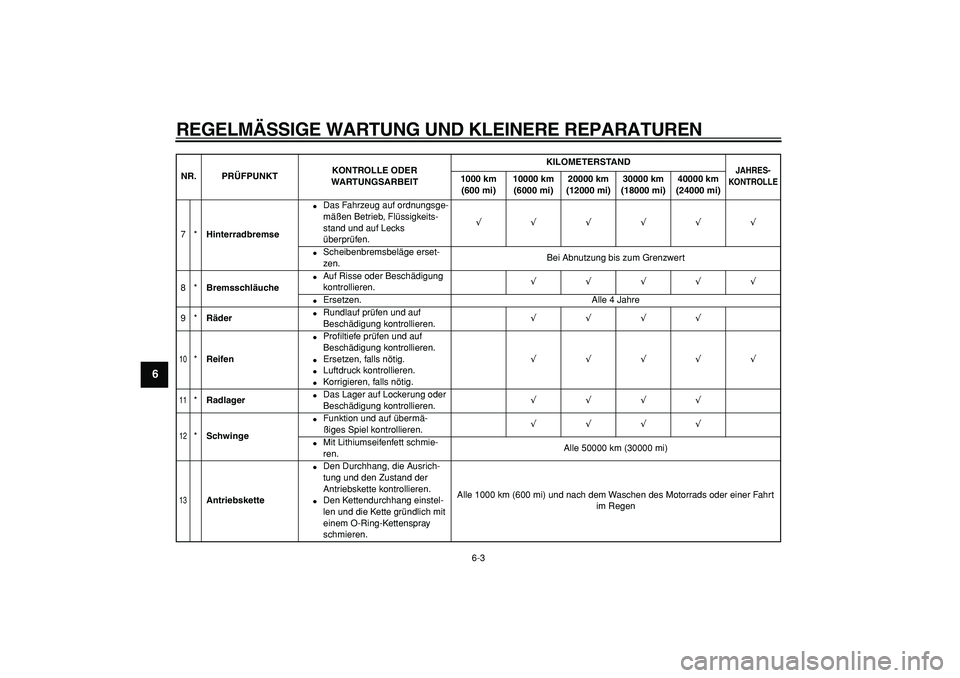

7*
Hinterradbremse

Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeits-
stand und auf Lecks
überprüfen.
√√√√√√

Scheibenbremsbeläge erset-
zen.Bei Abnutzung bis zum Grenzwert
8*
Bremsschläuche

Auf Risse oder Beschädigung
kontrollieren.
√√√√√

Ersetzen. Alle 4 Jahre
9*
Räder

Rundlauf prüfen und auf
Beschädigung kontrollieren.
√√√√
10

*
Reifen

Profiltiefe prüfen und auf
Beschädigung kontrollieren.

Ersetzen, falls nötig.

Luftdruck kontrollieren.

Korrigieren, falls nötig.
√√√√√
11

*
Radlager

Das Lager auf Lockerung oder
Beschädigung kontrollieren.
√√√√
12

*
Schwinge

Funktion und auf übermä-
ßiges Spiel kontrollieren.
√√√√

Mit Lithiumseifenfett schmie-
ren.Alle 50000 km (30000 mi)
13

Antriebskette

Den Durchhang, die Ausrich-
tung und den Zustand der
Antriebskette kontrollieren.

Den Kettendurchhang einstel-
len und die Kette gründlich mit
einem O-Ring-Kettenspray
schmieren.Alle 1000 km (600 mi) und nach dem Waschen des Motorrads oder einer Fahrt
im Regen
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRES-
KONTROLLE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
2
3
4
5
67
8
9

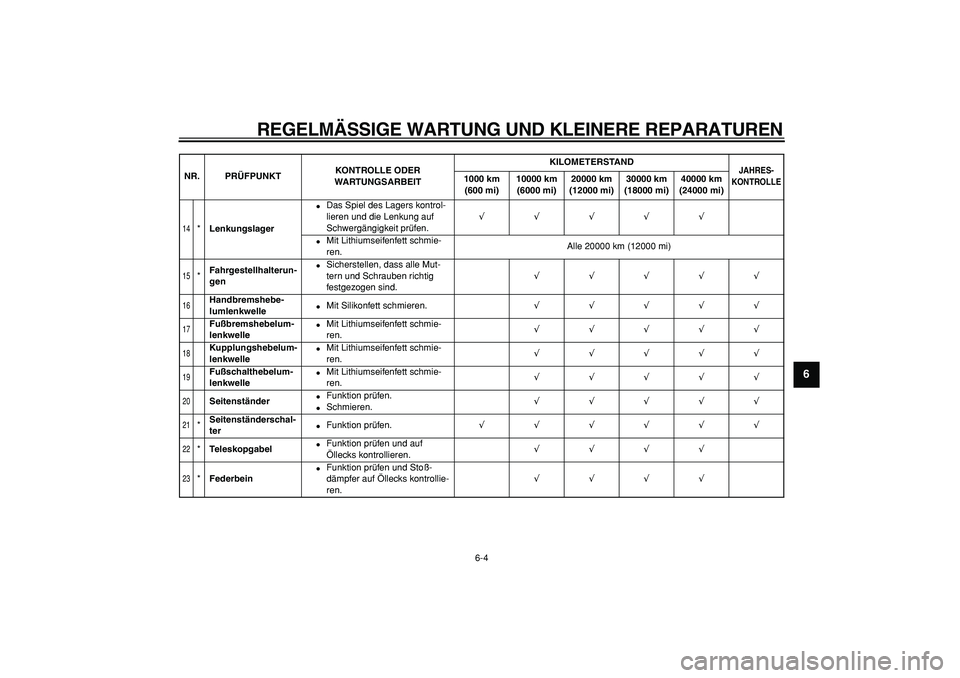

14

*
Lenkungslager

Das Spiel des Lagers kontrol-
lieren und die Lenkung auf
Schwergängigkeit prüfen.
√√√√√

Mit Lithiumseifenfett schmie-
ren.Alle 20000 km (12000 mi)
15

*
Fahrgestellhalterun-
gen

Sicherstellen, dass alle Mut-
tern und Schrauben richtig
festgezogen sind.
√√√√√
16

Handbremshebe-
lumlenkwelle

Mit Silikonfett schmieren.
√√√√√
17

Fußbremshebelum-
lenkwelle

Mit Lithiumseifenfett schmie-
ren.
√√√√√
18

Kupplungshebelum-
lenkwelle

Mit Lithiumseifenfett schmie-
ren.
√√√√√
19

Fußschalthebelum-
lenkwelle

Mit Lithiumseifenfett schmie-
ren.
√√√√√
20

Seitenständer

Funktion prüfen.

Schmieren.
√√√√√
21

*
Seitenständerschal-
ter

Funktion prüfen.
√√√√√√
22

*
Teleskopgabel

Funktion prüfen und auf
Öllecks kontrollieren.
√√√√
23

*
Federbein

Funktion prüfen und Stoß-
dämpfer auf Öllecks kontrollie-
ren.
√√√√
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRES-
KONTROLLE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
1
2
3
4
5
6
7
8
9

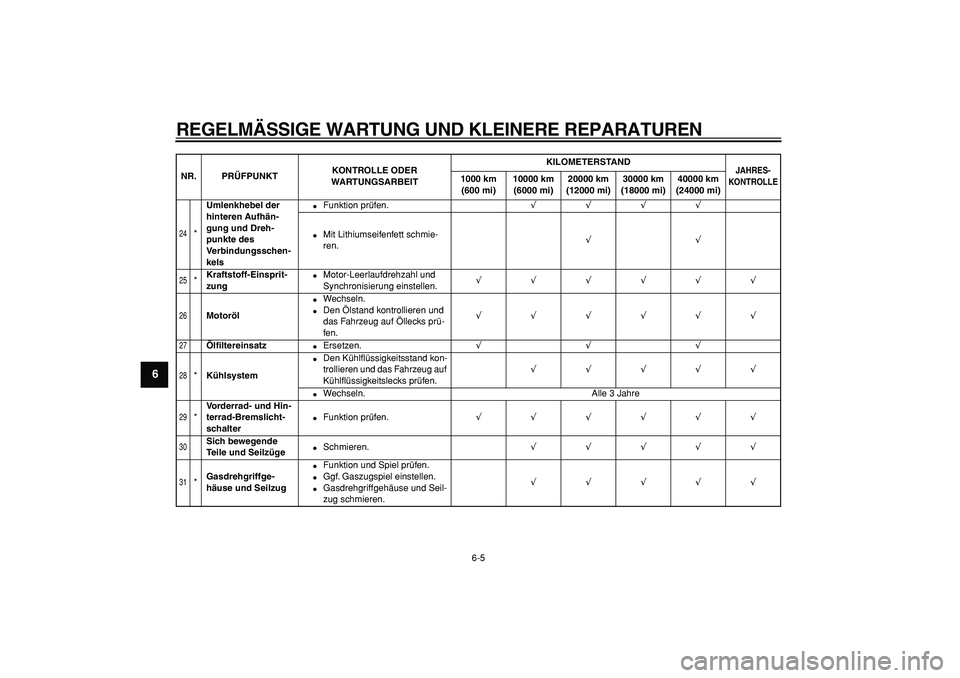

24

*
Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des
Verbindungsschen-
kels

Funktion prüfen.
√√√√

Mit Lithiumseifenfett schmie-
ren.
√√
25

*
Kraftstoff-Einsprit-
zung

Motor-Leerlaufdrehzahl und
Synchronisierung einstellen.
√√√√√√
26

Motoröl

Wechseln.

Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen.
√√√√√√
27

Ölfiltereinsatz

Ersetzen.
√√√
28

*
Kühlsystem

Den Kühlflüssigkeitsstand kon-
trollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.
√√√√√

Wechseln. Alle 3 Jahre
29

*
Vorderrad- und Hin-
terrad-Bremslicht-
schalter

Funktion prüfen.
√√√√√√
30

Sich bewegende
Teile und Seilzüge

Schmieren.
√√√√√
31

*
Gasdrehgriffge-
häuse und Seilzug

Funktion und Spiel prüfen.

Ggf. Gaszugspiel einstellen.

Gasdrehgriffgehäuse und Seil-
zug schmieren.
√√√√√
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRES-
KONTROLLE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
2
3
4
5
67
8
9

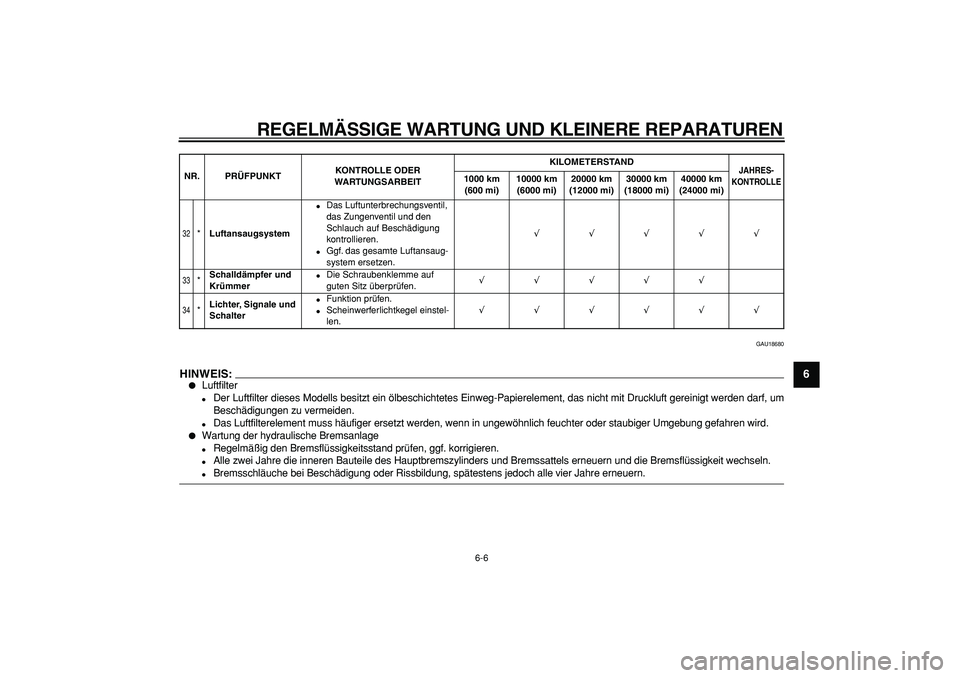

GAU18680
HINWEIS:


Luftfilter

Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.

Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.

Wartung der hydraulische Bremsanlage

Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.

Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.

Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
32

*
Luftansaugsystem

Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung
kontrollieren.

Ggf. das gesamte Luftansaug-
system ersetzen.
√√√√√
33

*
Schalldämpfer und
Krümmer

Die Schraubenklemme auf
guten Sitz überprüfen.
√√√√√
34

*
Lichter, Signale und
Schalter

Funktion prüfen.

Scheinwerferlichtkegel einstel-
len.
√√√√√√
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRES-
KONTROLLE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
1
2
3
4
5
6
7
8
9

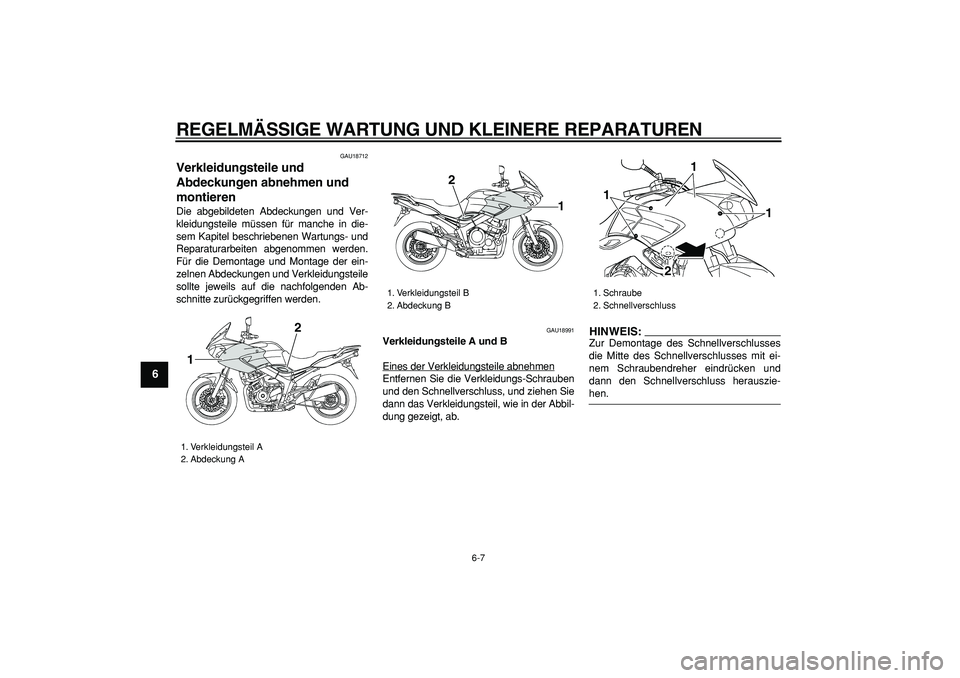

GAU18712
Verkleidungsteile und
Abdeckungen abnehmen und
montieren
Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU18991
Verkleidungsteile A und B
Eines der Verkleidungsteile abnehmen
Entfernen Sie die Verkleidungs-Schrauben
und den Schnellverschluss, und ziehen Sie
dann das Verkleidungsteil, wie in der Abbil-
dung gezeigt, ab.
HINWEIS:

Zur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluss herauszie-
hen.
1. Verkleidungsteil A
2. Abdeckung A
2
1

1. Verkleidungsteil B
2. Abdeckung B
2
1

1. Schraube
2. Schnellverschluss
1
1
1
2
