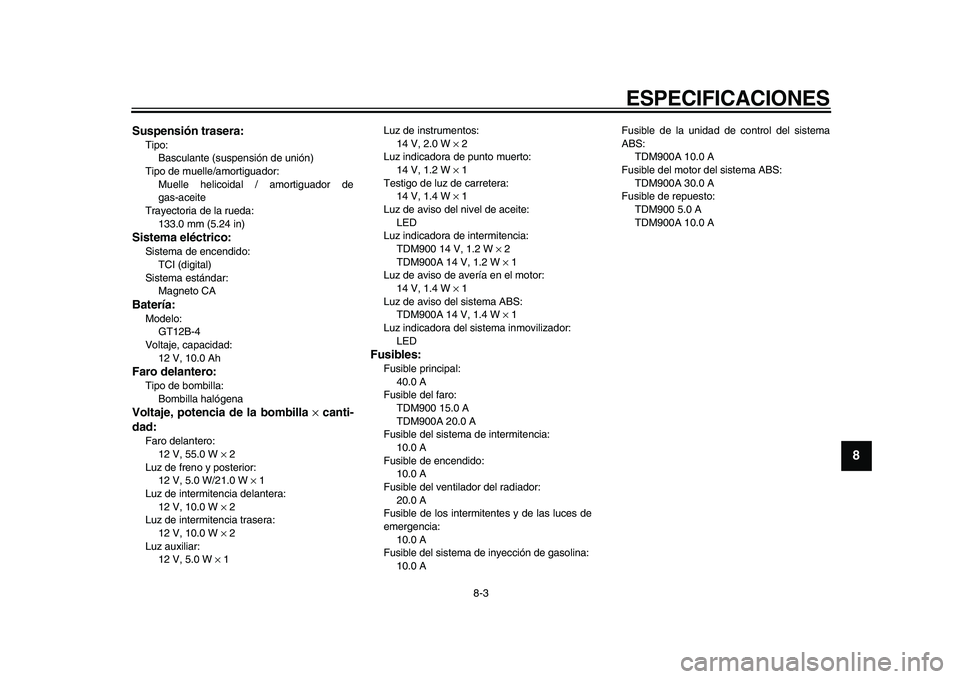

ESPECIFICACIONES
8-3
2
3
4
5
6
7
89

Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
133.0 mm (5.24 in)
Sistema eléctrico:
Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CA
Batería:
Modelo:
GT12B-4
Voltaje, capacidad:
12 V, 10.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla
×
canti-
dad:
Faro delantero:
12 V, 55.0 W
×
2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W
×
1
Luz de intermitencia delantera:
12 V, 10.0 W
×
2
Luz de intermitencia trasera:
12 V, 10.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
1Luz de instrumentos:
14 V, 2.0 W
×
2
Luz indicadora de punto muerto:
14 V, 1.2 W
×
1
Testigo de luz de carretera:
14 V, 1.4 W
×
1
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Luz de aviso de avería en el motor:
14 V, 1.4 W
×
1
Luz de aviso del sistema ABS:
TDM900A 14 V, 1.4 W
×
1
Luz indicadora del sistema inmovilizador:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible del faro:
TDM900 15.0 A
TDM900A 20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible de los intermitentes y de las luces de
emergencia:
10.0 A
Fusible del sistema de inyección de gasolina:
10.0 AFusible de la unidad de control del sistema
ABS:
TDM900A 10.0 A
Fusible del motor del sistema ABS:
TDM900A 30.0 A
Fusible de repuesto:
TDM900 5.0 A
TDM900A 10.0 A

9-1
1
2
3
4
5
6
7
8
9

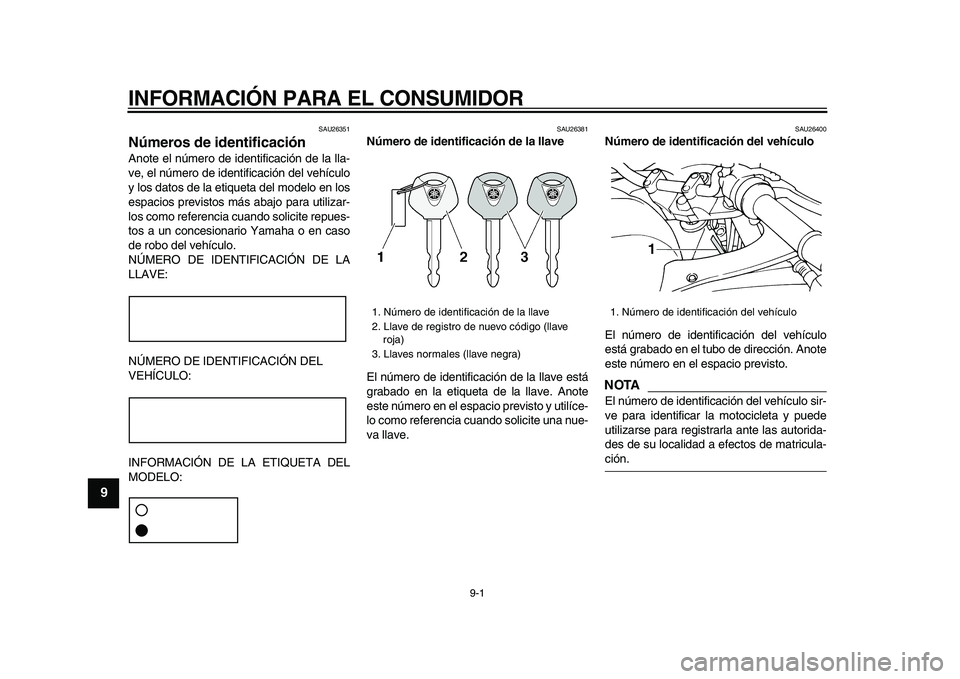

INFORMACIÓN PARA EL CONSUMIDOR
SAU26351
Números de identificación
Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA

El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave
roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
1

INFORMACIÓN PARA EL CONSUMIDOR
9-2
2
3
4
5
6
7
8
9

SAU26540
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Vease la
página 3-15.) Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
1. Etiqueta del modelo
1

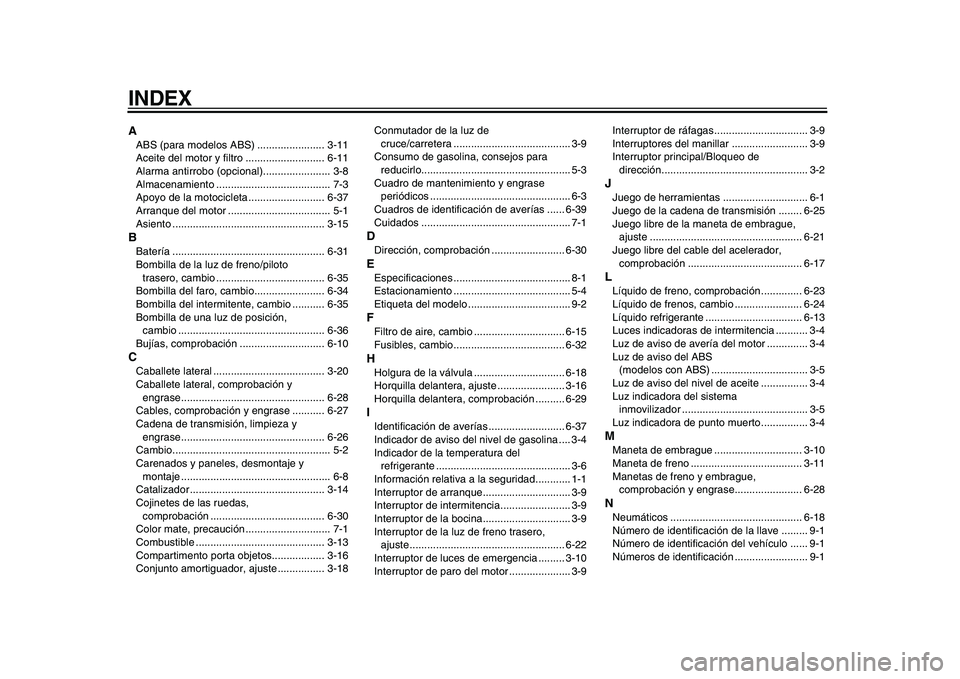

INDEX
A
ABS (para modelos ABS) ....................... 3-11
Aceite del motor y filtro ........................... 6-11
Alarma antirrobo (opcional)....................... 3-8
Almacenamiento ....................................... 7-3
Apoyo de la motocicleta .......................... 6-37
Arranque del motor ................................... 5-1
Asiento .................................................... 3-15
B
Batería .................................................... 6-31
Bombilla de la luz de freno/piloto
trasero, cambio ..................................... 6-35
Bombilla del faro, cambio........................ 6-34
Bombilla del intermitente, cambio ........... 6-35
Bombilla de una luz de posición,
cambio .................................................. 6-36
Bujías, comprobación ............................. 6-10
C
Caballete lateral ...................................... 3-20
Caballete lateral, comprobación y
engrase................................................. 6-28
Cables, comprobación y engrase ........... 6-27
Cadena de transmisión, limpieza y
engrase................................................. 6-26
Cambio...................................................... 5-2
Carenados y paneles, desmontaje y
montaje ................................................... 6-8
Catalizador .............................................. 3-14
Cojinetes de las ruedas,
comprobación ....................................... 6-30
Color mate, precaución ............................. 7-1
Combustible ............................................ 3-13
Compartimento porta objetos.................. 3-16
Conjunto amortiguador, ajuste ................ 3-18Conmutador de la luz de
cruce/carretera ........................................ 3-9
Consumo de gasolina, consejos para
reducirlo................................................... 5-3
Cuadro de mantenimiento y engrase
periódicos ................................................ 6-3
Cuadros de identificación de averías ...... 6-39
Cuidados ................................................... 7-1
D
Dirección, comprobación ......................... 6-30
E
Especificaciones ........................................ 8-1
Estacionamiento ........................................ 5-4
Etiqueta del modelo ................................... 9-2
F
Filtro de aire, cambio ............................... 6-15
Fusibles, cambio...................................... 6-32
H
Holgura de la válvula ............................... 6-18
Horquilla delantera, ajuste ....................... 3-16
Horquilla delantera, comprobación .......... 6-29
I
Identificación de averías .......................... 6-37
Indicador de aviso del nivel de gasolina .... 3-4
Indicador de la temperatura del
refrigerante .............................................. 3-6
Información relativa a la seguridad............ 1-1
Interruptor de arranque.............................. 3-9
Interruptor de intermitencia........................ 3-9
Interruptor de la bocina.............................. 3-9
Interruptor de la luz de freno trasero,
ajuste ..................................................... 6-22
Interruptor de luces de emergencia ......... 3-10
Interruptor de paro del motor ..................... 3-9Interruptor de ráfagas................................ 3-9
Interruptores del manillar .......................... 3-9
Interruptor principal/Bloqueo de
dirección.................................................. 3-2
J
Juego de herramientas ............................. 6-1
Juego de la cadena de transmisión ........ 6-25
Juego libre de la maneta de embrague,
ajuste .................................................... 6-21
Juego libre del cable del acelerador,
comprobación ....................................... 6-17
L
Líquido de freno, comprobación.............. 6-23
Líquido de frenos, cambio ....................... 6-24
Líquido refrigerante ................................. 6-13
Luces indicadoras de intermitencia ........... 3-4
Luz de aviso de avería del motor .............. 3-4
Luz de aviso del ABS
(modelos con ABS) ................................. 3-5
Luz de aviso del nivel de aceite ................ 3-4
Luz indicadora del sistema
inmovilizador ........................................... 3-5
Luz indicadora de punto muerto................ 3-4
M
Maneta de embrague .............................. 3-10
Maneta de freno ...................................... 3-11
Manetas de freno y embrague,
comprobación y engrase....................... 6-28
N
Neumáticos ............................................. 6-18
Número de identificación de la llave ......... 9-1
Número de identificación del vehículo ...... 9-1
Números de identificación ......................... 9-1

INDEX
P
Pastillas de freno delantero y trasero,
comprobación ........................................ 6-22
Pedal de cambio ...................................... 3-10
Pedal de freno ......................................... 3-11
Pedales de freno y cambio,
comprobación y engrase ....................... 6-28
Puño del acelerador y cable,
comprobación y engrase ....................... 6-27
R
Ralentí del motor ..................................... 6-17
Rodaje del motor ....................................... 5-3
Ruedas .................................................... 6-21
S
Sistema de corte del circuito de
encendido .............................................. 3-20
Sistema inmovilizador................................ 3-1
Situación de las piezas .............................. 2-1
Soportes de la correa del equipaje .......... 3-19
Suspensión trasera, engrase................... 6-29
T
Tacómetro ................................................. 3-6
Tapón del depósito de gasolina............... 3-12
Testigo de luces de carretera .................... 3-4
Testigos y luces de advertencia ................ 3-3
Tubo respiradero del depósito de
gasolina ................................................. 3-14
V
Visor multifunción ...................................... 3-7
