YAMAHA TDM 900 2009 Notices Demploi (in French)

MANUEL DU PROPRIÉTAIRE
2B0-28199-F4
TDM900A
TDM900
Il convient de lire attentivement ce manuel avant la pre-
mière utilisation du véhicule.

FAU26945
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis
avec le véhicule en cas de vente de ce dernier.

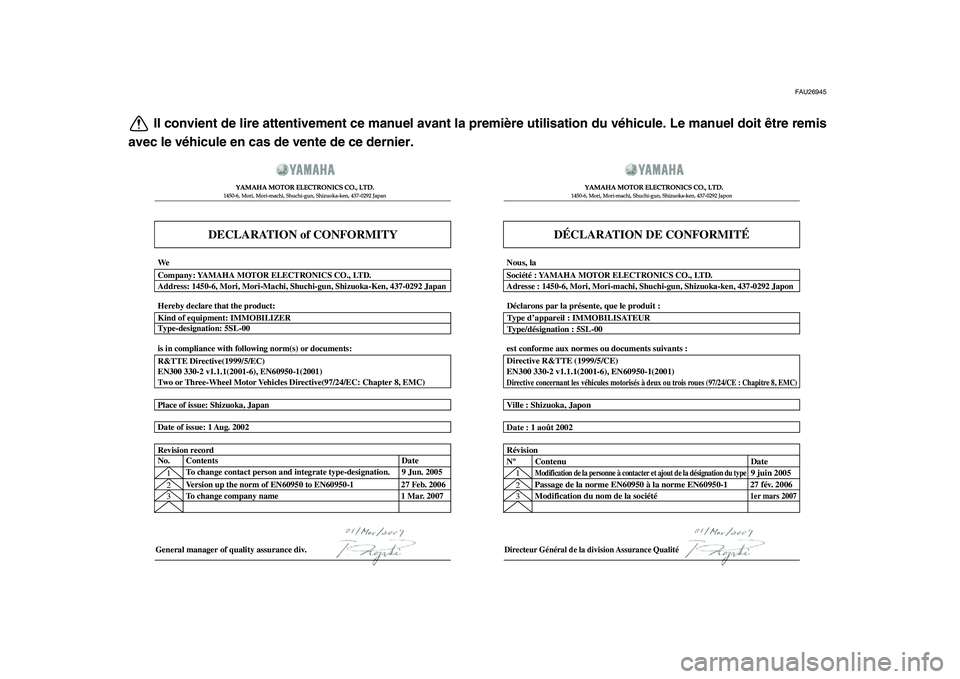

DECLARATION of CONFORMITY















General manager of quality assurance div.
DÉCLARATION DE CONFORMITÉ















Directeur Général de la division Assurance Qualité
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Passage de la norme EN60950 à la norme EN60950-1
Modification du nom de la société27 fév. 2006
1er mars 2007
2
3 Révision
Nº ContenuDate
Modification de la personne à contacter et ajout de la désignation du type
9 juin 2005
Date of issue: 1 Aug. 2002
Date : 1 août 2002
Place of issue: Shizuoka, Japan
Ville : Shizuoka, Japon
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Directive R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)Directive concernant les véhicules motorisés à deux ou trois roues (97/24/CE : Chapitre 8, EMC)est conforme aux normes ou documents suivants :
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Type d’appareil : IMMOBILISATEUR
Type/désignation : 5SL-00 Déclarons par la présente, que le produit :
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Société : YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse : 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 JaponNous, la

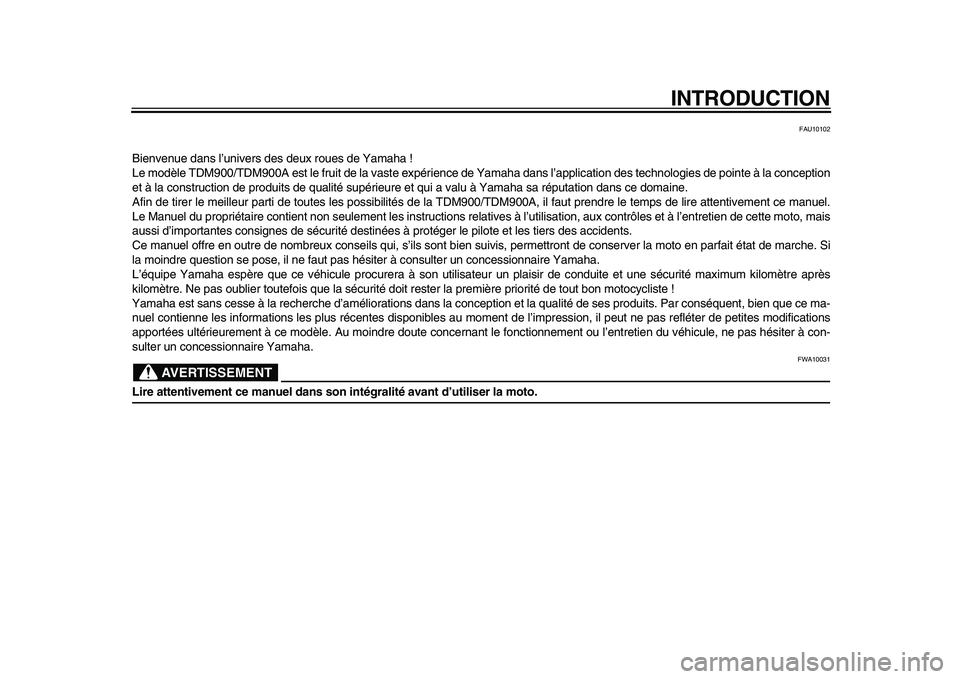

INTRODUCTION
FAU10102
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle TDM900/TDM900A est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception
et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la TDM900/TDM900A, il faut prendre le temps de lire attentivement ce manuel.
Le Manuel du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais
aussi d’importantes consignes de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver la moto en parfait état de marche. Si
la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après
kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce ma-
nuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifications
apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à con-
sulter un concessionnaire Yamaha.
AVERTISSEMENT

FWA10031
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto.

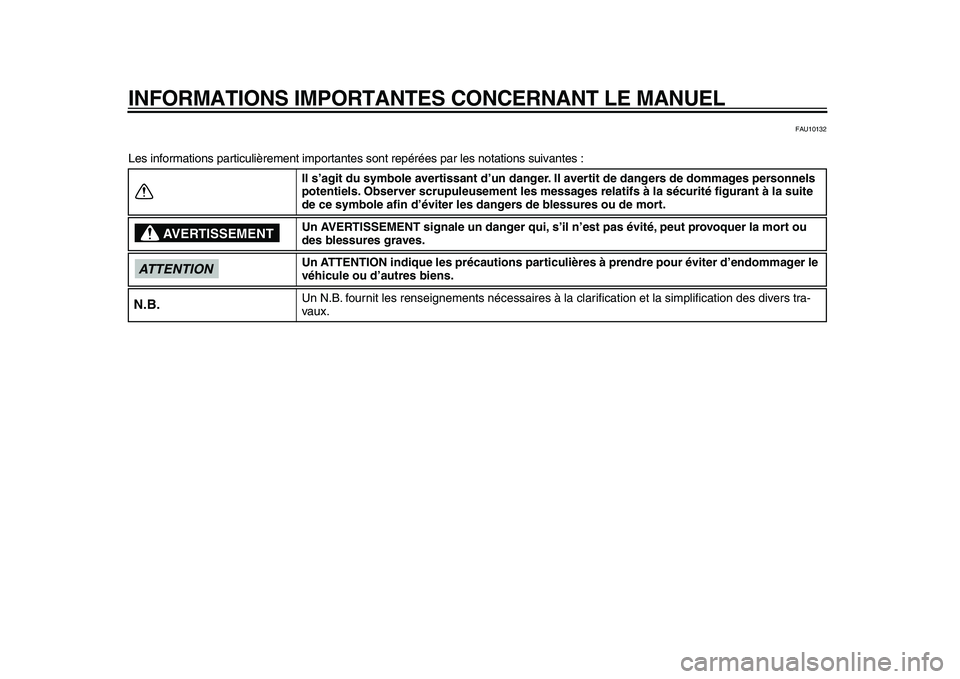

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10132
Les informations particulièrement importantes sont repérées par les notations suivantes :
Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
de ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou
des blessures graves.
Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.

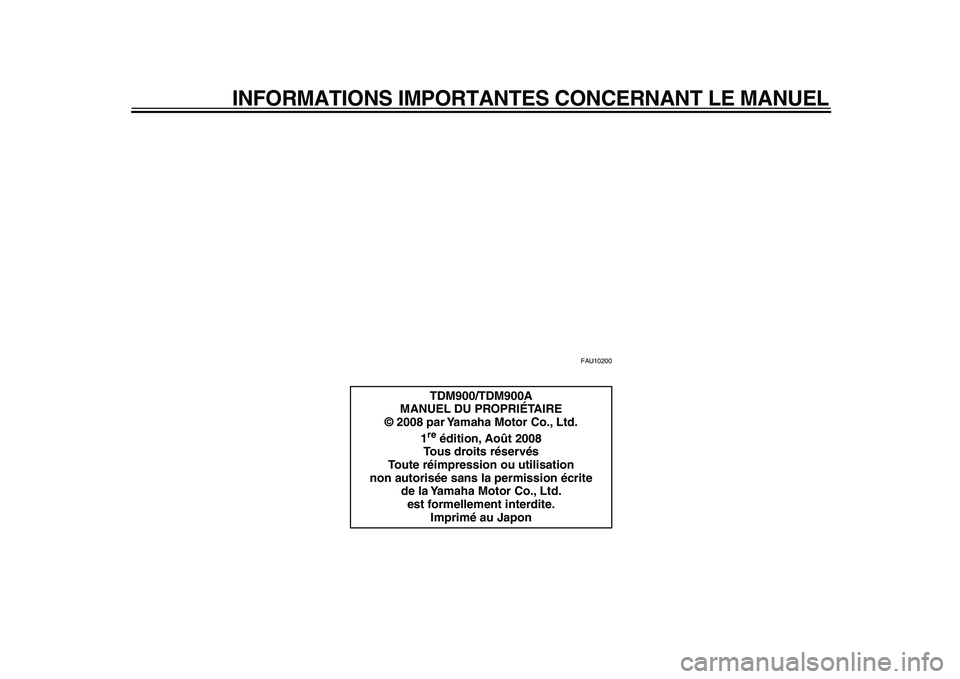

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10200
TDM900/TDM900A
MANUEL DU PROPRIÉTAIRE
© 2008 par Yamaha Motor Co., Ltd.
1 re
édition, Août 2008
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon

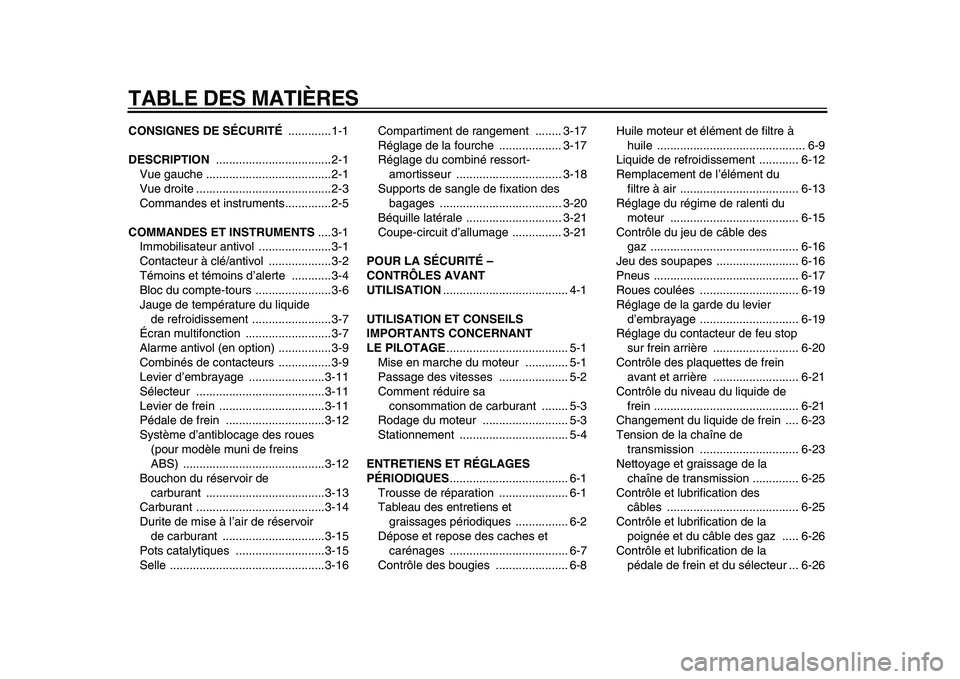

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
.............1-1
DESCRIPTION
...................................2-1
Vue gauche ......................................2-1
Vue droite .........................................2-3
Commandes et instruments..............2-5
COMMANDES ET INSTRUMENTS
....3-1
Immobilisateur antivol ......................3-1
Contacteur à clé/antivol ...................3-2
Témoins et témoins d’alerte ............3-4
Bloc du compte-tours .......................3-6
Jauge de température du liquide
de refroidissement ........................3-7
Écran multifonction ..........................3-7
Alarme antivol (en option) ................3-9
Combinés de contacteurs ................3-9
Levier d’embrayage .......................3-11
Sélecteur .......................................3-11
Levier de frein ................................3-11
Pédale de frein ..............................3-12
Système d’antiblocage des roues
(pour modèle muni de freins
ABS) ...........................................3-12
Bouchon du réservoir de
carburant ....................................3-13
Carburant .......................................3-14
Durite de mise à l’air de réservoir
de carburant ...............................3-15
Pots catalytiques ...........................3-15
Selle ...............................................3-16Compartiment de rangement ........ 3-17
Réglage de la fourche ................... 3-17
Réglage du combiné ressort-
amortisseur ................................ 3-18
Supports de sangle de fixation des
bagages ..................................... 3-20
Béquille latérale ............................. 3-21
Coupe-circuit d’allumage ............... 3-21
POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION
...................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT
LE PILOTAGE
..................................... 5-1
Mise en marche du moteur ............. 5-1
Passage des vitesses ..................... 5-2
Comment réduire sa
consommation de carburant ........ 5-3
Rodage du moteur .......................... 5-3
Stationnement ................................. 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES
.................................... 6-1
Trousse de réparation ..................... 6-1
Tableau des entretiens et
graissages périodiques ................ 6-2
Dépose et repose des caches et
carénages .................................... 6-7
Contrôle des bougies ...................... 6-8Huile moteur et élément de filtre à
huile ............................................. 6-9
Liquide de refroidissement ............ 6-12
Remplacement de l’élément du
filtre à air .................................... 6-13
Réglage du régime de ralenti du
moteur ....................................... 6-15
Contrôle du jeu de câble des
gaz ............................................. 6-16
Jeu des soupapes ......................... 6-16
Pneus ............................................ 6-17
Roues coulées .............................. 6-19
Réglage de la garde du levier
d’embrayage .............................. 6-19
Réglage du contacteur de feu stop
sur frein arrière .......................... 6-20
Contrôle des plaquettes de frein
avant et arrière .......................... 6-21
Contrôle du niveau du liquide de
frein ............................................ 6-21
Changement du liquide de frein .... 6-23
Tension de la chaîne de
transmission .............................. 6-23
Nettoyage et graissage de la
chaîne de transmission .............. 6-25
Contrôle et lubrification des
câbles ........................................ 6-25
Contrôle et lubrification de la
poignée et du câble des gaz ..... 6-26
Contrôle et lubrification de la
pédale de frein et du sélecteur ... 6-26

TABLE DES MATIÈRES
Contrôle et lubrification des leviers
de frein et d’embrayage ............. 6-26
Contrôle et lubrification de la
béquille latérale .......................... 6-27
Lubrification de la suspension
arrière ......................................... 6-27
Contrôle de la fourche ................... 6-27
Contrôle de la direction ................. 6-28
Contrôle des roulements de
roue ............................................ 6-29
Batterie .......................................... 6-29
Remplacement des fusibles .......... 6-30
Remplacement d’une ampoule de
phare .......................................... 6-32
Remplacement de l’ampoule du
feu arrière/stop ........................... 6-33
Remplacement d’une ampoule
de clignotant ............................... 6-33
Remplacement d’une ampoule de
veilleuse ..................................... 6-34
Calage de la moto ......................... 6-34
Diagnostic de pannes .................... 6-35
Schémas de diagnostic de
pannes ....................................... 6-36
SOIN ET REMISAGE DE LA
MOTO
.................................................. 7-1
Remarque concernant les pièces
de couleur mate ........................... 7-1
Soin ................................................. 7-1
Remisage ........................................ 7-3
CARACTÉRISTIQUES
....................... 8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES
........................ 9-1
Numéros d’identification .................. 9-1

1-1
1

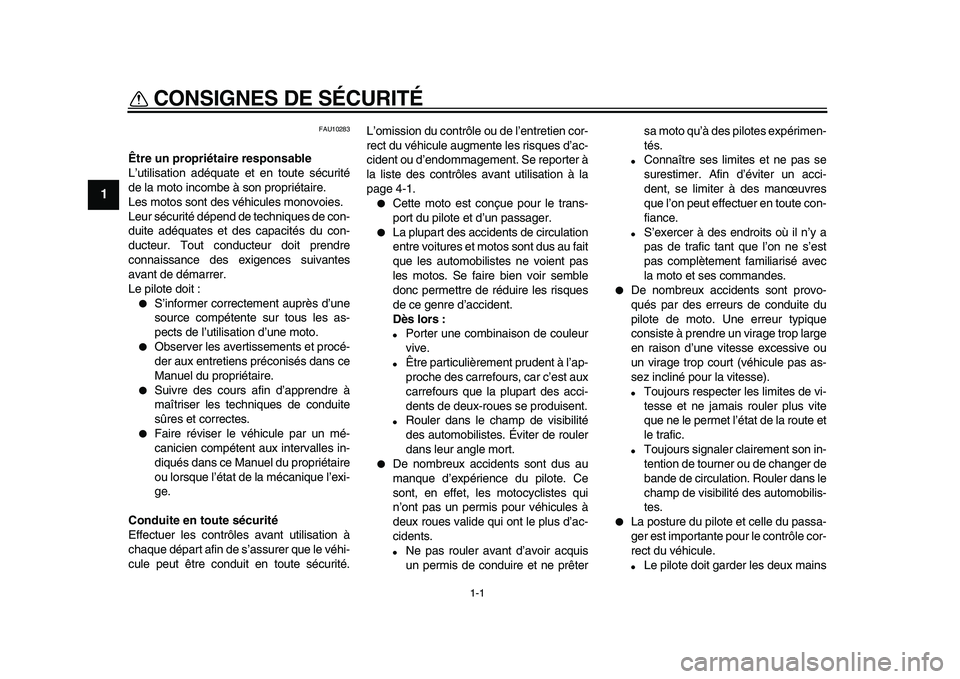

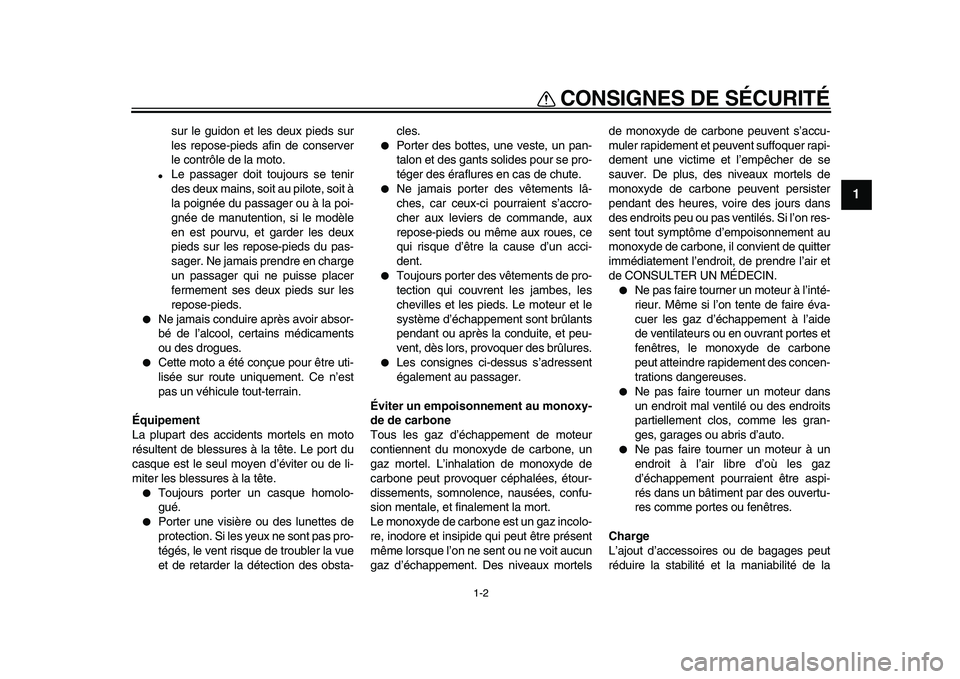

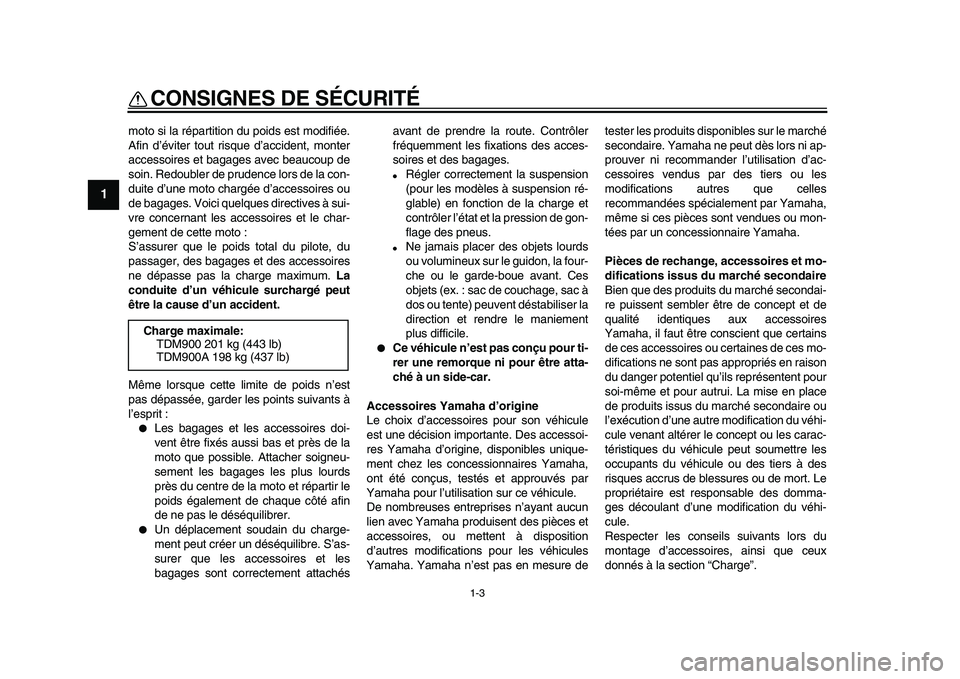

CONSIGNES DE SÉCURITÉ
FAU10283
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité
de la moto incombe à son propriétaire.
Les motos sont des véhicules monovoies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :
●
S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation d’une moto.
●
Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.
●
Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.
●
Faire réviser le véhicule par un mé-
canicien compétent aux intervalles in-
diqués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique l’exi-
ge.
Conduite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.L’omission du contrôle ou de l’entretien cor-
rect du véhicule augmente les risques d’ac-
cident ou d’endommagement. Se reporter à
la liste des contrôles avant utilisation à la
page 4-1.
●
Cette moto est conçue pour le trans-
port du pilote et d’un passager.
●
La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. Se faire bien voir semble
donc permettre de réduire les risques
de ce genre d’accident.
Dès lors :
●
Porter une combinaison de couleur
vive.
●
Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.
●
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.
●
De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes qui
n’ont pas un permis pour véhicules à
deux roues valide qui ont le plus d’ac-
cidents.
●
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêtersa moto qu’à des pilotes expérimen-
tés.
●
Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
●
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.
●
De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
●
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
●
Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.
●
La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.
●
Le pilote doit garder les deux mains

CONSIGNES DE SÉCURITÉ
1-2
1
sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
●
Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager. Ne jamais prendre en charge
un passager qui ne puisse placer
fermement ses deux pieds sur les
repose-pieds.
●
Ne jamais conduire après avoir absor-
bé de l’alcool, certains médicaments
ou des drogues.
●
Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.
●
Toujours porter un casque homolo-
gué.
●
Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-cles.
●
Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.
●
Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande, aux
repose-pieds ou même aux roues, ce
qui risque d’être la cause d’un acci-
dent.
●
Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-
vent, dès lors, provoquer des brûlures.
●
Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au monoxy-
de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz incolo-
re, inodore et insipide qui peut être présent
même lorsque l’on ne sent ou ne voit aucun
gaz d’échappement. Des niveaux mortelsde monoxyde de carbone peuvent s’accu-
muler rapidement et peuvent suffoquer rapi-
dement une victime et l’empêcher de se
sauver. De plus, des niveaux mortels de
monoxyde de carbone peuvent persister
pendant des heures, voire des jours dans
des endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.
●
Ne pas faire tourner un moteur à l’inté-
rieur. Même si l’on tente de faire éva-
cuer les gaz d’échappement à l’aide
de ventilateurs ou en ouvrant portes et
fenêtres, le monoxyde de carbone
peut atteindre rapidement des concen-
trations dangereuses.
●
Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.
●
Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la

CONSIGNES DE SÉCURITÉ
1-3
1
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la con-
duite d’une moto chargée d’accessoires ou
de bagages. Voici quelques directives à sui-
vre concernant les accessoires et le char-
gement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :
●
Les bagages et les accessoires doi-
vent être fixés aussi bas et près de la
moto que possible. Attacher soigneu-
sement les bagages les plus lourds
près du centre de la moto et répartir le
poids également de chaque côté afin
de ne pas le déséquilibrer.
●
Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les
bagages sont correctement attachésavant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
●
Régler correctement la suspension
(pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de gon-
flage des pneus.
●
Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant. Ces
objets (ex. : sac de couchage, sac à
dos ou tente) peuvent déstabiliser la
direction et rendre le maniement
plus difficile.
●
Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être atta-
ché à un side-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure detester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les
modifications autres que celles
recommandées spécialement par Yamaha,
même si ces pièces sont vendues ou mon-
tées par un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secondai-
re puissent sembler être de concept et de
qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
Charge maximale:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
