DESCRIPTION
2-4
2
3
4
5
6
7
8
9

TDM900A
1
56
7
8 9 10 11 12
23 4

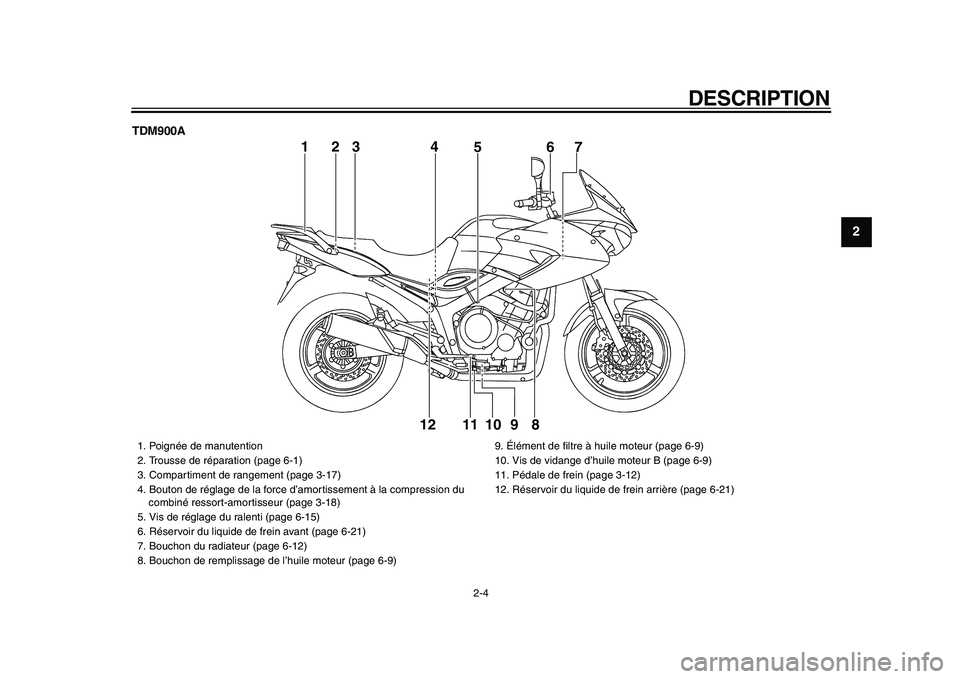

1. Poignée de manutention
2. Trousse de réparation (page 6-1)
3. Compartiment de rangement (page 3-17)
4. Bouton de réglage de la force d’amortissement à la compression du
combiné ressort-amortisseur (page 3-18)
5. Vis de réglage du ralenti (page 6-15)
6. Réservoir du liquide de frein avant (page 6-21)
7. Bouchon du radiateur (page 6-12)
8. Bouchon de remplissage de l’huile moteur (page 6-9)9. Élément de filtre à huile moteur (page 6-9)
10. Vis de vidange d’huile moteur B (page 6-9)
11. Pédale de frein (page 3-12)
12. Réservoir du liquide de frein arrière (page 6-21)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
1
2
3
4
5
6
7
8
9

FAU25871

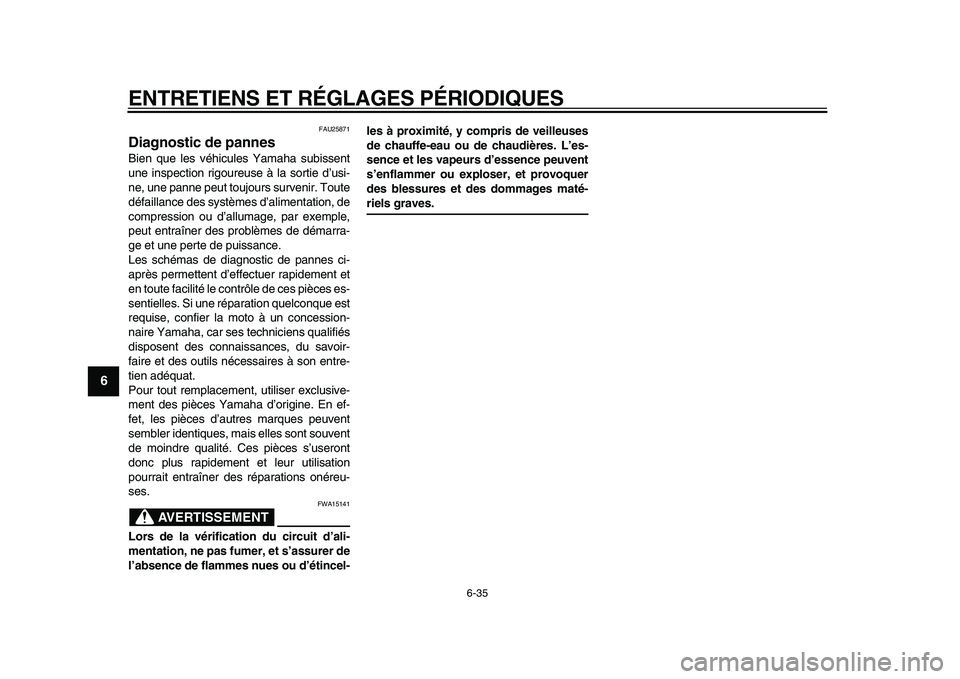

Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT

FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.

8-1
2
3
4
5
6
7
89

CARACTÉRISTIQUES

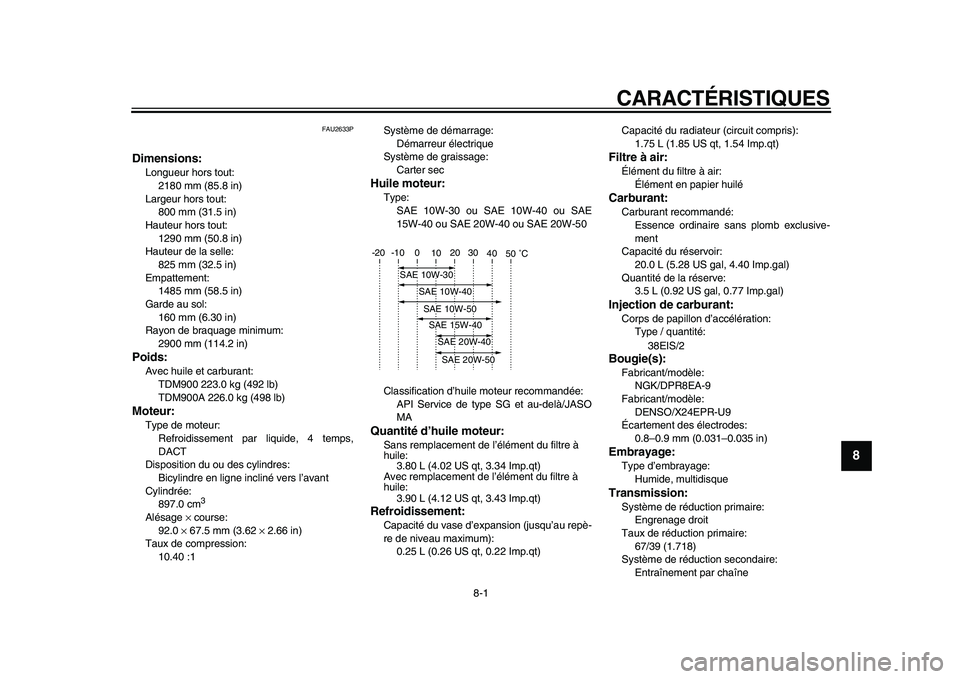

FAU2633P
Dimensions:
Longueur hors tout:
2180 mm (85.8 in)
Largeur hors tout:
800 mm (31.5 in)
Hauteur hors tout:
1290 mm (50.8 in)
Hauteur de la selle:
825 mm (32.5 in)
Empattement:
1485 mm (58.5 in)
Garde au sol:
160 mm (6.30 in)
Rayon de braquage minimum:
2900 mm (114.2 in)
Poids:
Avec huile et carburant:
TDM900 223.0 kg (492 lb)
TDM900A 226.0 kg (498 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Bicylindre en ligne incliné vers l’avant
Cylindrée:
897.0 cm
3

Alésage
×
course:
92.0
×
67.5 mm (3.62
×
2.66 in)
Taux de compression:
10.40 :1Système de démarrage:
Démarreur électrique
Système de graissage:
Carter sec

Huile moteur:
Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)Capacité du radiateur (circuit compris):
1.75 L (1.85 US qt, 1.54 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément en papier huilé
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Quantité de la réserve:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Type / quantité:
38EIS/2
Bougie(s):
Fabricant/modèle:
NGK/DPR8EA-9
Fabricant/modèle:
DENSO/X24EPR-U9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Embrayage:
Type d’embrayage:
Humide, multidisque
Transmission:
Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
67/39 (1.718)
Système de réduction secondaire:
Entraînement par chaîne
-20 -10 0
10 20 30
40
50 C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
