Regelmäßi ge Wartun g und Einstellun g
6-9
6
GAU72800
HINWEISLuftfilter
• Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg -Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
• Das Luftfilterelement muss häufiger ersetzt werden, wenn in ung ewöhnlich feuchter oder staubiger Umgebung gefahren wird.
 Wartung der hydraulischen Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bauteile de s Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
UBEHG0G0.book Page 9 Friday, November 27, 2020 8:08 AM

Regelmäßi ge Wartun g un d Einstellun g
6-10
6
GAU18782
Verkleidung steile a bnehmen un d
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Verkleidungs-
teile sollte jeweils auf die nachfolgenden
Abschnitte zurückgegriffen werden.
GAU18792
Verklei dung steil A
Verkleidungsteil abnehmenDie Schrauben entfernen und das Verklei-
dungsteil abnehmen. Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
GAU19653
Zün
dkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.
1. Verkleidungsteil A
1
1. Verkleidungsteil A
2. Schraube und Unterlegscheibe
1
2
UBEHG0G0.book Page 10 Friday, November 27, 2020 8:08 AM

Regelmäßi ge Wartun g und Einstellun g
6-11
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschri ebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Aus bauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtung
versehen un d sitzt d eshalb fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- un d zurückd rehen, wäh-
ren d S ie ihn herausziehen; um ihn einzu-
b auen, wir d er vor- un d zurück ged reht,
währen d S ie ihn hinein drücken.
GAU36113
KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird:
 Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
 Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
Empfohlene Zün
dkerze:
NGK/LMAR8A-9

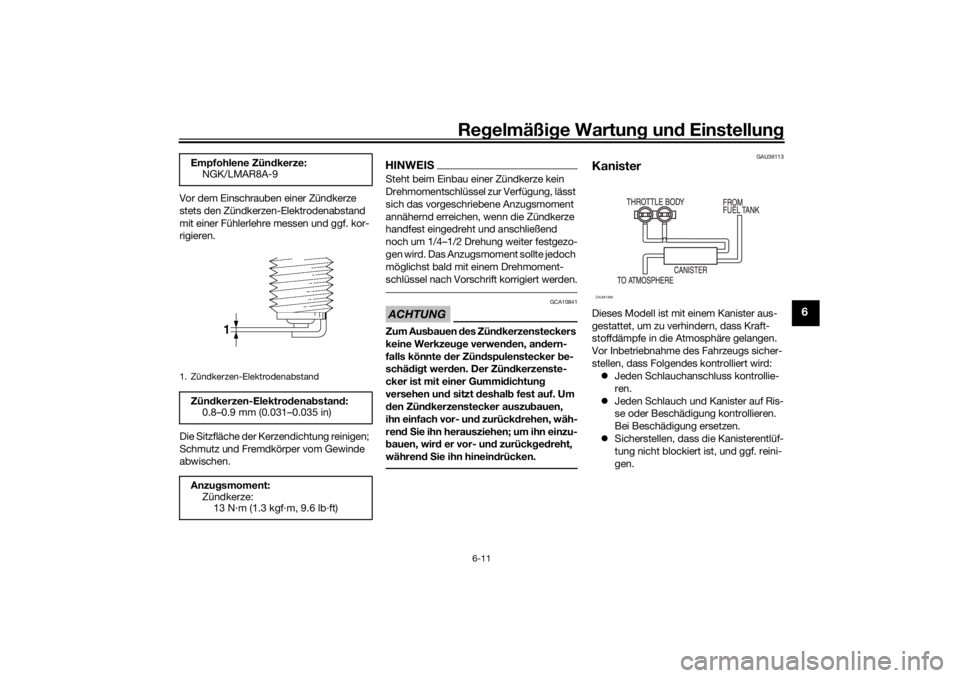

1. Zündkerzen-ElektrodenabstandZün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
ZAUM1386
UBEHG0G0.book Page 11 Friday, November 27, 2020 8:08 AM

Regelmäßi ge Wartun g un d Einstellun g
6-12
6
GAUM4152
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
tabelle das Motoröl und die Ölfilterpatrone
gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl für eine genaue Messung setzen
kann. Dann den Ölstand durch das
Motorölstand-Schauglas ablesen. 4. Falls der Motorölstand unter der Mini-
malstand-Markierung liegt, Öl der
empfohlenen Sorte bis zur Maximal-
stand-Markierung nachfüllen.
HINWEISDen O-Ring auf Beschädigung überprüfen
und, falls beschädigt, erneuern.
Motoröl (un d Filter) wechseln
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Das Verkleidungsteil A abnehmen. (Siehe Seite 6-10.)
3. Den Motor starten, einige Minuten lang warmlaufen lassen und dann
ausschalten.
4. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
5. Den Motoröl-Einfüllschraubver-
schluss und die Motoröl-Ablass-
schraube mit ihrer Dichtung heraus-
drehen, um das Motoröl aus dem
Kurbelgehäuse abzulassen.

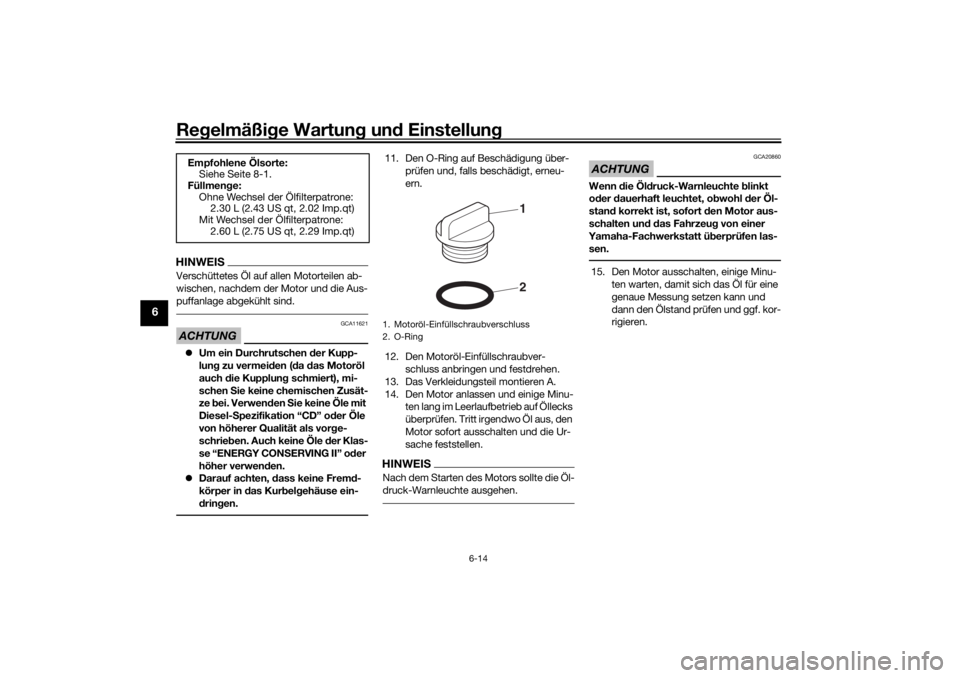

1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung3
4
2
1
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
21
UBEHG0G0.book Page 12 Friday, November 27, 2020 8:08 AM

Regelmäßi ge Wartun g und Einstellun g
6-13
6
HINWEISDie Schritte 6–8 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.6. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.7. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.HINWEISSicherstellen, dass der O-Ring korrekt sitzt.8. Die neue Ölfilterpatrone mit einem Öl-filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen. 9. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
10. Die vorgeschriebene Menge des emp- fohlenen Motoröls nachfüllen.

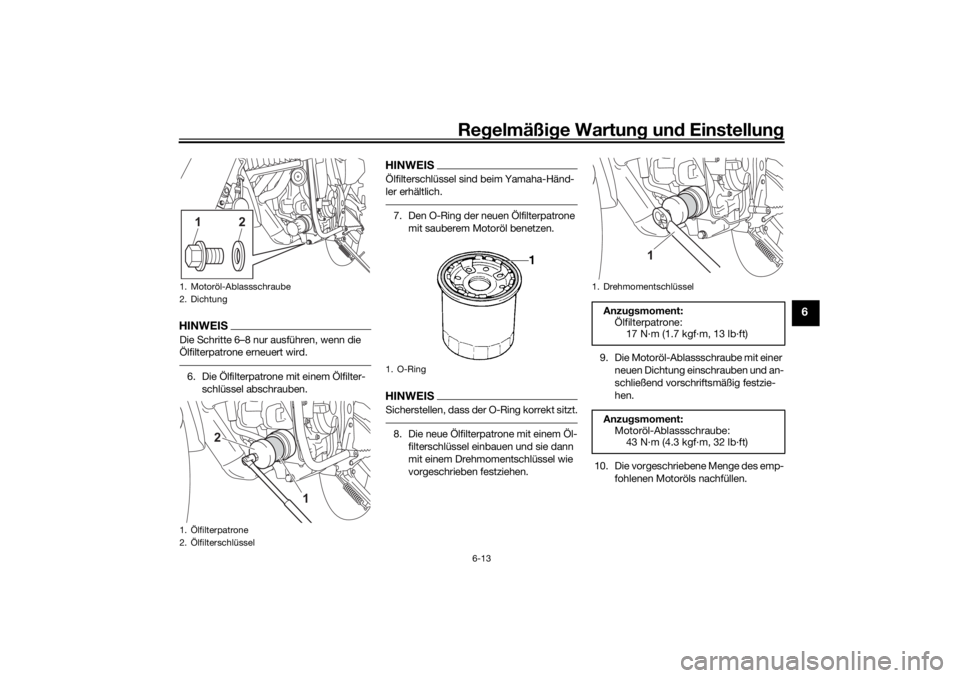

1. Motoröl-Ablassschraube
2. Dichtung
1. Ölfilterpatrone
2. Ölfilterschlüssel
12
1
2
1. O-Ring
1. Drehmomentschlüssel
Anzu gsmoment:
Ölfilterpatrone: 17 N·m (1.7 kgf·m, 13 lb·ft)
Anzu gsmoment:
Motoröl-Ablassschraube:
43 N·m (4.3 kgf·m, 32 lb·ft)
1
UBEHG0G0.book Page 13 Friday, November 27, 2020 8:08 AM

Regelmäßi ge Wartun g un d Einstellun g
6-14
6
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel-S pezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in das Kur bel gehäuse ein-
d rin gen.
11. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
12. Den Motoröl-Einfüllschraubver- schluss anbringen und festdrehen.
13. Das Verkleidungsteil montieren A.
14. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEI SNach dem Starten des Motors sollte die Öl-
druck-Warnleuchte ausgehen.
ACHTUNG
GCA20860
Wenn die Öl druck-Warnleuchte blinkt
o der dauerhaft leuchtet, o bwohl der Öl-
stan d korrekt ist, sofort den Motor aus-
schalten un d d as Fahrzeu g von einer
Yamaha-Fachwerkstatt ü berprüfen las-
sen.15. Den Motor ausschalten, einige Minu- ten warten, damit sich das Öl für eine
genaue Messung setzen kann und
dann den Ölstand prüfen und ggf. kor-
rigieren.
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmeng e:
Ohne Wechsel der Ölfilterpatrone: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Wechsel der Ölfilterpatrone: 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
21
UBEHG0G0.book Page 14 Friday, November 27, 2020 8:08 AM

Regelmäßi ge Wartun g und Einstellun g
6-15
6
GAU85450

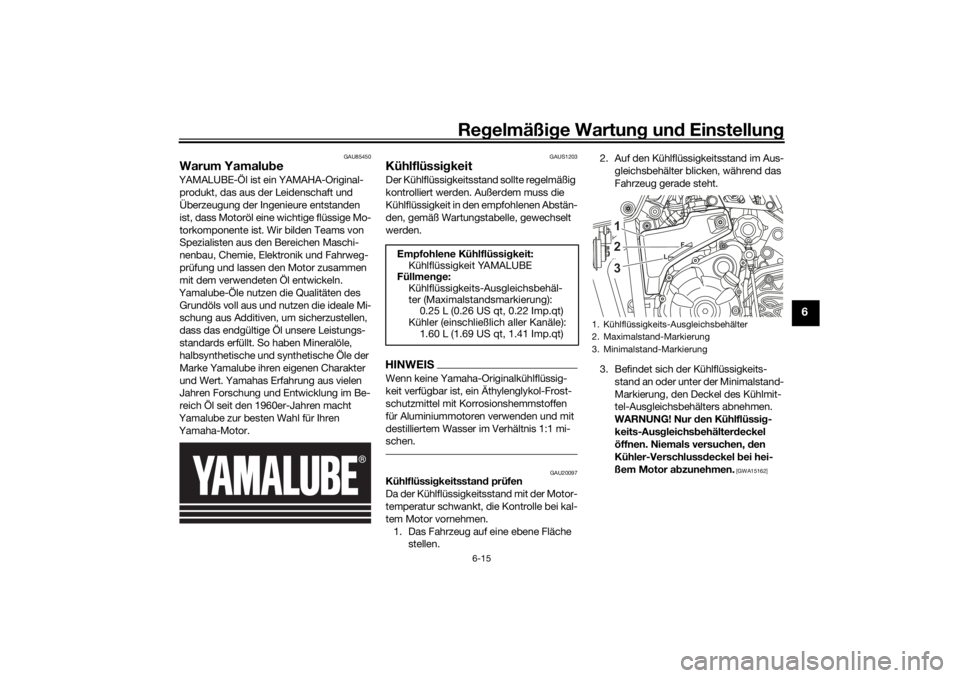

Warum Yamalu beYAMALUBE-Öl ist ein YAMAHA-Original-
produkt, das aus der Leidenschaft und
Überzeugung der Ingenieure entstanden
ist, dass Motoröl eine wichtige flüssige Mo-
torkomponente ist. Wir bilden Teams von
Spezialisten aus den Bereichen Maschi-
nenbau, Chemie, Elektronik und Fahrweg-
prüfung und lassen den Motor zusammen
mit dem verwendeten Öl entwickeln.
Yamalube-Öle nutzen die Qualitäten des Grundöls voll aus und nutzen die ideale Mi-
schung aus Additiven, um sicherzustellen,
dass das endgültige Öl unsere Leistungs-
standards erfüllt. So haben Mineralöle,
halbsynthetische und synthetische Öle der
Marke Yamalube ihren eigenen Charakter
und Wert. Yamahas Erfahrung aus vielen
Jahren Forschung und Entwicklung im Be-
reich Öl seit den 1960er-Jahren macht
Yamalube zur besten Wahl für Ihren
Yamaha-Motor.
GAUS1203
Kühlflüssi gkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU20097
Kühlflüssi gkeitsstan d prüfen
Da der Kühlflüssigkeitsstand mit der Motor-
temperatur schwankt, die Kontrolle bei kal-
tem Motor vornehmen. 1. Das Fahrzeug auf eine ebene Fläche stellen. 2. Auf den Kühlflüssigkeitsstand im Aus-
gleichsbehälter blicken, während das
Fahrzeug gerade steht.
3. Befindet sich der Kühlflüssigkeits- stand an oder unter der Minimalstand-
Markierung, den Deckel des Kühlmit-
tel-Ausgleichsbehälters abnehmen.
WARNUNG! Nur den Kühlflüssi g-
keits-Aus gleichsb ehälterdeckel
öffnen. Niemals versuchen, d en
Kühler-Verschluss deckel bei hei-
ßem Motor a bzunehmen.
[GWA15162]
Empfohlene Kühlflüssi gkeit:
Kühlflüssigkeit YAMALUBE
Füllmen ge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühler (einschließlich aller Kanäle): 1.60 L (1.69 US qt, 1.41 Imp.qt)
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
L F
231
UBEHG0G0.book Page 15 Friday, November 27, 2020 8:08 AM

Regelmäßi ge Wartun g un d Einstellun g
6-16
6
4. Kühlflüssigkeit bis zur Maximalstand-
Markierung nachfüllen. ACHTUNG:
Wenn keine Kühlflüssi gkeit zur Ver-
fü gun g steht, kann statt dessen de-
stilliertes Wasser o der weiches Lei-
tun gswasser benutzt wer den. Kein
hartes Wasser o der Salzwasser
verwen den, da dies dem Motor
scha det. Wenn Wasser anstelle von
Kühlflüssi gkeit verwen det wur de,
tauschen Sie es so schnell wie
mö glich durch Kühlflüssi gkeit aus,
d a sonst d as Kühlsystem nicht ge-
g en Frost un d Korrosion geschützt
ist. Wenn der Kühlflüssi gkeit Was-
ser hinzu gefü gt wur de, den Frost-
schutzmittelg ehalt der Kühlflüssi g-
keit so bal d wie mö glich von einer
Yamaha-Fachwerkstatt ü ber prüfen la
ssen,
da sonst die Wirksamkeit
d es Kühlmittels re duziert wir d.

[GCA10473]
5. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
GAU33032
Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, d en Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382] GAUM4161
Luftfiltereinsatz wechseln und

A blassschlauch reini genDer Luftfiltereinsatz muss in den empfohle-
nen Abständen gemäß Wartungstabelle er-
setzt werden. Bei häufiger Fahrt in feuchten
oder staubigen Umgebungen ist der Luftfil-
tereinsatz häufiger zu ersetzen. Außerdem
sollte der Luftfiltergehäuse-Ablassschlauch
häufig kontrolliert und ggf. gereinigt wer-
den.
Luftfiltereinsatz ersetzen
1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-20.)
2. Den Fahrersitz abnehmen. (Siehe Sei- te 3-20.)
3. Den Luftfiltergehäusedeckel entfer- nen, indem die Schrauben entfernt
werden, die Schraube entfernen, die
den Luftfiltereinsatz sichert, und ihn
dann herausnehmen.
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
UBEHG0G0.book Page 16 Friday, November 27, 2020 8:08 AM

Regelmäßi ge Wartun g und Einstellun g
6-17
6
4. Den Luftfilter auf Beschädigung und
auf Verschmutzung überprüfen und
ihn erforderlichenfalls erneuern.
ACHTUNG
GCA21220
Der Luftfiltereinsatz muss in den
empfohlenen A bstän den gemäß
Wartun gsta belle ersetzt wer den.
 Der Luftfiltereinsatz sollte häufi ger
ersetzt wer den, wenn oft in feuch-
ter o der stau big er Umg eb un g g e-
fahren wir d.
 Der Luftfilter kann nicht durch Aus-
b lasen mit Druckluft gereini gt wer-
d en. Er muss ersetzt wer den.5. Den Luftfiltereinsatz in das Luftfilter-
gehäuse einsetzen und mit der
Schraube sichern. ACHTUNG: S i-
cherstellen, dass der Luftfilterein-
satz korrekt im Luftfilter gehäuse
ein gesetzt ist. Der Motor sollte nie-
mals ohne ein geb auten Luftfilter- einsatz
betrie ben wer den, da sonst
d er ( die) Kol ben un d/od er Zylin der
stärkerem Verschleiß unterlieg en.

[GCA10482]
6. Den Luftfilter-Gehäusedeckel fest- schrauben.
7. Die Sitze montieren.
Luftfilterg ehäuse-Ablassschlauch reini-
g en
1. Den Luftfiltergehäuse-Ablassschlauch unter dem Luftfiltergehäuse entfernen.
2. Den Schlauch entfernen, gründlich reinigen und dann wieder an seiner ur-
sprünglichen Position anschließen.
1. Luftfiltergehäuseabdeckung
2. Schraube

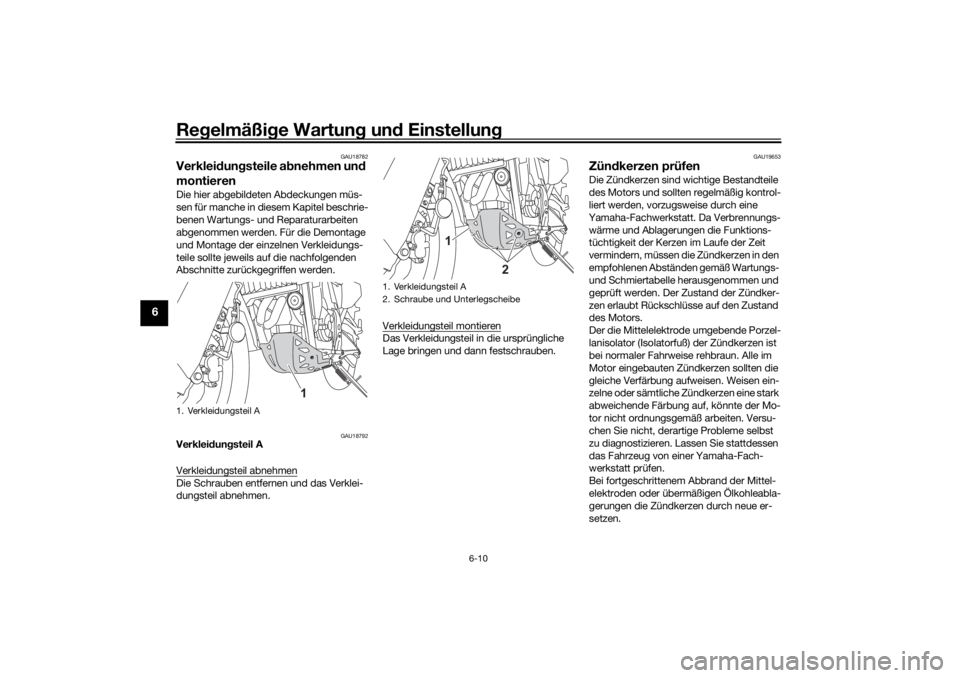

1. Schraube
2. Luftfiltereinsatz
1
212
1. Luftfiltereinsatz
1
1. Prüfschlauch des Luftfilters
1
UBEHG0G0.book Page 17 Friday, November 27, 2020 8:08 AM

Regelmäßi ge Wartun g un d Einstellun g
6-18
6
GAU21386
Spiel des Gas dreh griffs prüfenSpiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21403
VentilspielDie Ventile sind ein wichtiger Motorbe-
standteil. Ventilspiele verändern sich im
Laufe der Nutzung und müssen daher ge-
mäß den in der Wartungstabelle angegebe-
nen Abständen kontrolliert sowie einge-
stellt werden. Nicht eingestellte Ventile
können zu einer falschen Luft-Kraftstoff-
Mischung, zu Motorgeräuschen und
schließlich zu einem Motorschaden führen.
Damit dies nicht auftritt, einen Yamaha-
Händler das Ventilspiel in regelmäßigen
Abständen prüfen und einstellen lassen.HINWEISDiese Wartung muss bei kaltem Motor
durchgeführt werden.
GAUM4220
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeu gs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust d er
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich d es Gesamtge-
wichts von Fahrer, Beifahrer, Ge-

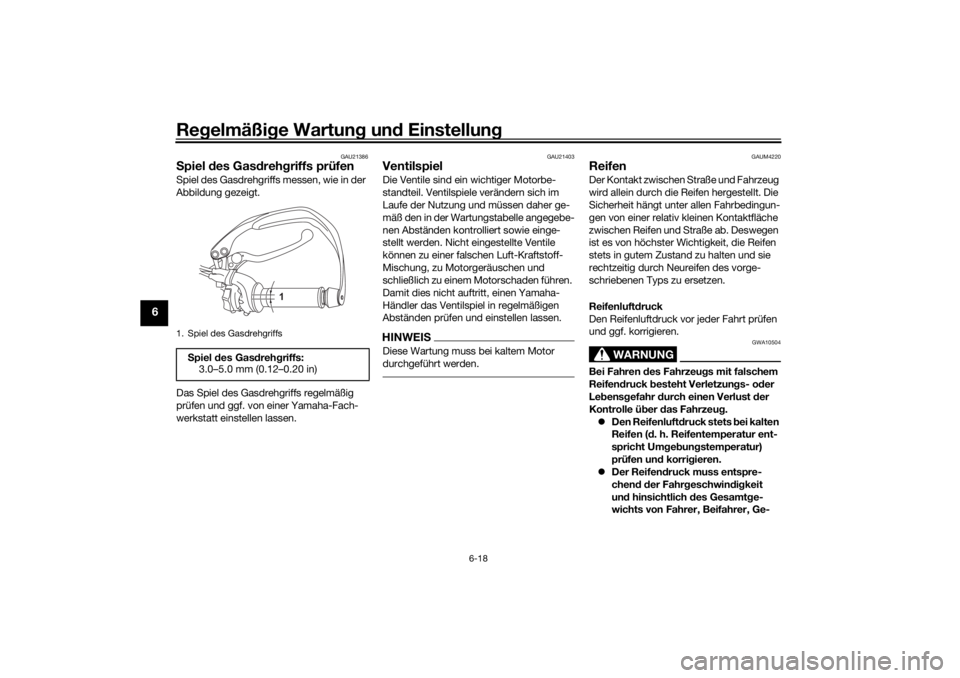

1. Spiel des GasdrehgriffsS piel des Gas dreh griffs:
3.0–5.0 mm (0.12–0.20 in)
1
UBEHG0G0.book Page 18 Friday, November 27, 2020 8:08 AM
