Funciones de los instrumentos y man dos
3-6
3
SAUM4173
In dica dor multifunción
El indicador multifunción está provisto de
los elementos siguientes:
velocímetro
tacómetro
indicador de gasolina
reloj
indicador Eco
indicador de la marcha seleccionada
indicador OFF-ROAD
visor multifunción
NOTAPara cambiar entre kilómetros y mi-
llas, abra el cuentakilómetros o un
cuentakilómetros parcial en el visor
multifunción y, a continuación, pulse
el botón de ajuste superior hasta que
cambien las unidades.
En caso de que se desconecte la ba-
tería, se restablecen las unidades pre-
determinadas en fábrica.
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.

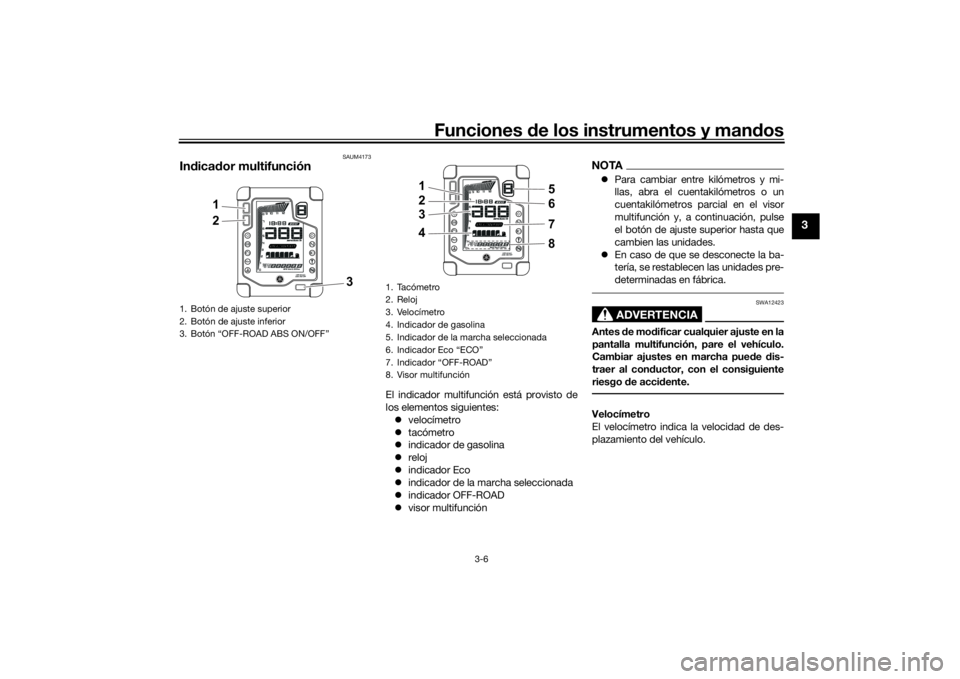

1. Botón de ajuste superior
2. Botón de ajuste inferior
3. Botón “OFF-ROAD ABS ON/OFF”
1
2
3
1. Tacómetro
2. Reloj
3. Velocímetro
4. Indicador de gasolina
5. Indicador de la marcha seleccionada
6. Indicador Eco “ECO”
7. Indicador “OFF-ROAD”
8. Visor multifunción
1
2
3
4 5
6
7
8
UBEHS0S0.book Page 6 Wednesday, December 2, 2020 8:42 AM
Page 22 of 104
Funciones de los instrumentos y man dos
3-7
3
Tacómetro
El tacómetro indica el régimen del motor.ATENCIÓN
SCA23050
No revolucione el motor hasta la zona
alta del tacómetro.
Zona alta del tacómetro: a partir de 9400
r/min
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (lleno) hasta “E” (vacío).
Cuando el último segmento del indicador
de gasolina empiece a parpadear, ponga
gasolina lo antes posible.NOTASi se detecta un problema en el circuito
eléctrico, los segmentos del indicador de
gasolina parpadean repetidamente. En ese
caso, haga revisar el vehículo en un conce-
sionario Yamaha.
In dica dor Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina: Evite revolucionar mucho el motor du-
rante las aceleraciones.
Circule a una velocidad constante.
Seleccione la marcha adecuada para
la velocidad del vehículo.

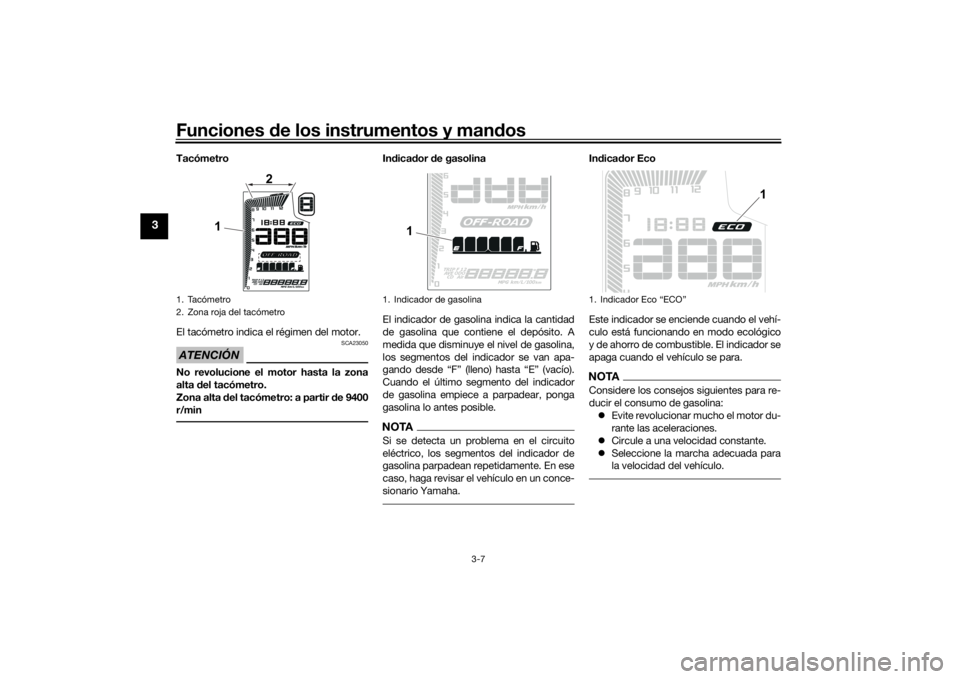

1. Tacómetro
2. Zona roja del tacómetro
1 2
1. Indicador de gasolina
1
1. Indicador Eco “ECO”
1
UBEHS0S0.book Page 7 Wednesday, December 2, 2020 8:42 AM
Page 23 of 104
Funciones de los instrumentos y man dos
3-8
3
In dica dor d e la marcha selecciona da
El indicador de la marcha seleccionada
muestra la marcha que está seleccionada.
La posición de punto muerto se indica me-
diante “–”.
Reloj El reloj indica la hora en el sistema de 12
horas.
NOTACuando se quita el contacto con el inte-
rruptor principal, se puede ver el reloj pul-
sando el botón de ajuste superior.Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse el simultáneamente el botón de
ajuste inferior y el botón de ajuste su-
perior hasta que los dígitos de las ho-
ras comiencen a parpadear.
3. Pulse el botón de ajuste inferior para ajustar las horas.
4. Pulse el botón de ajuste superior; los
dígitos de los minutos comienzan a
parpadear.
5. Pulse el botón de ajuste inferior para
ajustar los minutos.
6. Pulse el botón de ajuste superior para confirmar los ajustes y poner en fun-
cionamiento el reloj.
NOTAAl ajustar las horas y los minutos, pulse
brevemente el botón de ajuste inferior para
aumentar el valor de uno en uno o mantén-
galo pulsado para aumentar el valor de for-
ma continua.Indica dor OFF-ROAD
Este indicador se enciende cuando el ABS
se ha desactivado de forma manual.
Para desactivar el ABS1. Gire la llave a la posición “ON”.
2. Con el vehículo parado, pulse el botón “OFF-ROAD ABS ON/OFF” hasta que
la luz de aviso “ABS OFF” empiece a
parpadear y, a continuación, suelte el
botón.
3. La luz de aviso “ABS OFF” y el indica- dor “OFF-ROAD” se encienden simul-
táneamente.NOTAEl ABS queda desactivado hasta que se si-
túa la llave en “OFF” o se gira el interruptor
de paro del motor a la posición “ ” (paro)
cuando el motor está en marcha, o si se
para el vehículo y se vuelve a pulsar el bo-

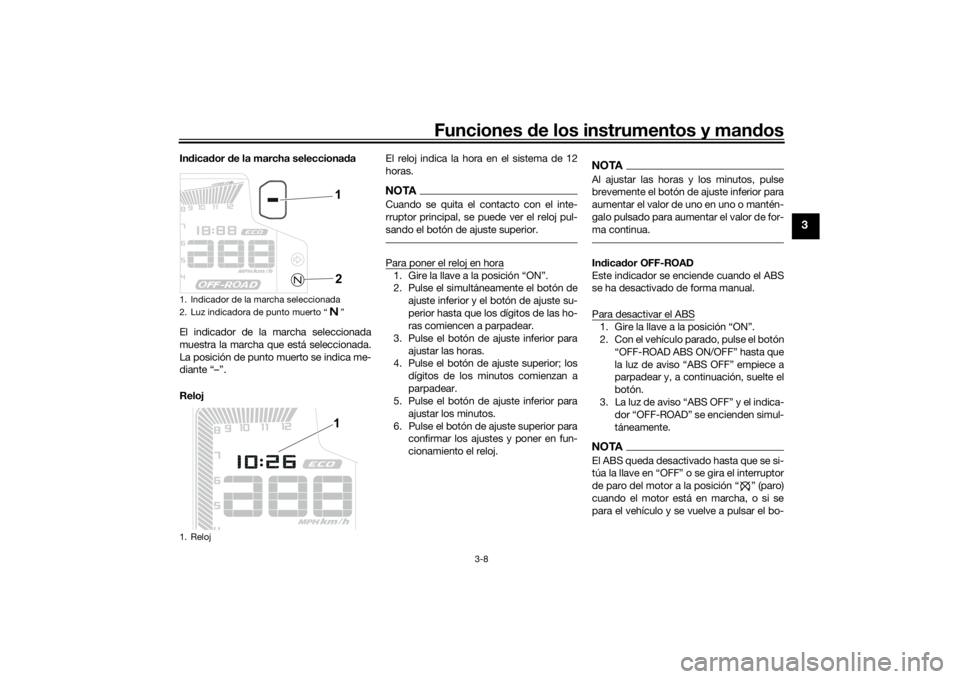

1. Indicador de la marcha seleccionada
2. Luz indicadora de punto muerto “ ”
1. Reloj
1
21
UBEHS0S0.book Page 8 Wednesday, December 2, 2020 8:42 AM
Page 24 of 104
Funciones de los instrumentos y man dos
3-9
3
tón “OFF-ROAD ABS ON/OFF”. La luz de
aviso “ABS OFF” y el indicador “OFF-
ROAD” se apagan.
ADVERTENCIA
SWAM1050
Por calza das pavimenta das circule
siempre con el ABS activa do. Con ducir
por vías públicas con el ABS desactiva-
d o pue de ser ilegal y anular el seguro.
Desactive el ABS únicamente cuan do
con duzca por superficies no pavimenta-
d as.Visor multifunción
La pantalla multifunción puede mostrar:
un cuentakilómetros
dos cuentakilómetros parciales
un cuentakilómetros parcial regresivo
un cuentakilómetros parcial en reser-
va
un indicador del consumo instantáneo
de gasolina
un indicador del consumo medio de
gasolina
un indicador de temperatura del líqui-
do refrigerante
un indicador de la temperatura del aire
una función de control de brillo
El cuentakilómetros indica la distancia total
recorrida por el vehículo. Los cuentakiló-
metros parciales normales muestran la dis-
tancia recorrida desde que se pusieron a
cero por última vez. El cuentakilómetros
parcial regresivo atrás muestra la distancia
que queda por recorrer desde la última vez
que se ajustó. El cuentakilómetros parcial
en reserva de gasolina indica la distancia
recorrida desde que el último segmento del
indicador de nivel de gasolina comenzó a
parpadear.
NOTA El cuentakilómetros se bloquea cuan-
do llega a 999999 y no se puede po-
ner a cero.
Cuando llega a 9999.9, el cuentakiló-
metros parcial se pone a 0 y sigue
contando.
El cuentakilómetros parcial regresivo
no se reinicia automáticamente.
Pulse el botón de ajuste superior para cam-
biar la indicación en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → TRIP CD →
TRIP F → km/L o L/100 km o MPG → AVE_
_._ km/L o AVE_ _._ L/100 km o AVE_ _._
MPG → _ _ °C → Air_ _ °C → ODONOTA Pulse el botón de ajuste inferior para
cambiar la indicación en el orden in-
verso.
La pantalla cambia a cuentakilóme-
tros en reserva de gasolina “TRIP F”
cuando el último segmento del indica-
dor de gasolina comienza a parpa-
dear.
Para poner a cero cuentakilómetros
parcial, selecciónelo pulsando el bo-
tón de ajuste superior y, mientras los
dígitos parpadean, pulse el botón de
ajuste inferior hasta que se reinicie.
Si no pone a cero el cuentakilómetros
parcial de reserva de gasolina de for-
ma manual, se pondrá a cero automá-
ticamente y desaparecerá de la
pantalla después de repostar y reco-
rrer 5 km (3 mi).

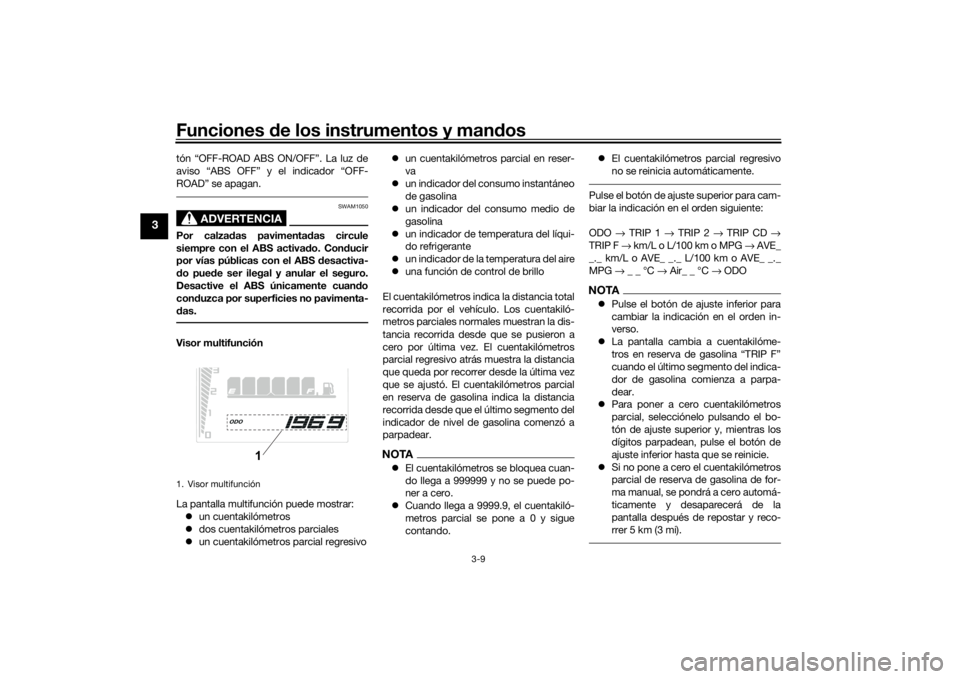

1. Visor multifunción
1
UBEHS0S0.book Page 9 Wednesday, December 2, 2020 8:42 AM
Page 25 of 104
Funciones de los instrumentos y man dos
3-10
3
Cuentakilómetros parcial de reserva de
gasolina
Cuando el nivel de gasolina está bajo, el úl-
timo segmento del indicador de gasolina
comienza a parpadear. El cuentakilómetros
parcial de reserva de gasolina “TRIP F” se
muestra automáticamente y comienza a
contar la distancia recorrida desde ese
punto. En ese caso, pulse el botón de ajus-
te superior para cambiar la indicación en el
orden siguiente:
TRIP F → km/L o L/100 km → AVE_ _._
km/L o AVE_ _._ L/100 km → _ _ °C → Air_
_ °C → ODO → TRIP 1 → TRIP 2 → TRIP
CD → TRIP F
Reino Unido:
TRIP F → km/L, L/100 km o MPG → AVE_
_._ km/L, AVE_ _._ L/100 km o AVE_ _._
MPG → _ _ °C → Air_ _ °C → ODO → TRIP
1 → TRIP 2 → TRIP CD → TRIP FNOTA Pulse el botón de ajuste inferior para
cambiar la indicación en el orden in-
verso.
Puede poner a cero el cuentakilóme-
tros parcial de reserva de gasolina de
forma manual, o se pondrá a cero au- tomáticamente y desaparecerá del vi-
sor después de repostar y recorrer 5
km (3 mi).
Ajustes
del cuentakilómetros parcial re-
gresivo
Para ajustar el cuentakilómetros parcial re-
gresivo, selecciónelo pulsando el botón de
ajuste superior. Cuando las unidades dejen
de parpadear, pulse los botones de ajuste
superior e inferior simultáneamente hasta
que el primer dígito comience a parpadear.
Con una pulsación breve del botón supe-
rior aumenta la unidad de “9” a “0”. Pulse el
botón de ajuste inferior para seleccionar el
siguiente dígito y ajústelo siguiendo el mis-
mo procedimiento utilizado para el primer
dígito. Pulse el botón de ajuste inferior para
seleccionar el último dígito y siga el mismo
procedimiento. Pulse el botón de ajuste in-
ferior para confirmar el valor.NOTA El valor máximo que se puede intro-
ducir es 900 km o 600 millas.
El cuentakilómetros parcial regresivo
se pone en funcionamiento al iniciar la
marcha. Cuando la cuenta atrás llega
a “0”, la indicación cambia a cuentaki-
lómetros parcial regresivo “TRIP CD”
y parpadea 10 veces.
Para reiniciar el cu entakilómetros par-
cial regresivo, selecciónelo y, mien-
tras los dígitos parpadean, pulse el
botón de ajuste inferior hasta que se
reinicie.
Consumo instantáneo d e gasolina
Esta función calcula el consumo de gasoli-
na en las condiciones de marcha del mo-
mento.
La indicación del consumo instantáneo de
gasolina puede seleccionarse en “km/L” o
“L/100 km” cuando se utilizan kilómetros.
Para cambiar las unidades de consumo de
gasolina, pulse el botón de ajuste superior
hasta que cambien las unidades. Cuando
se utilizan millas, la unidad de consumo de

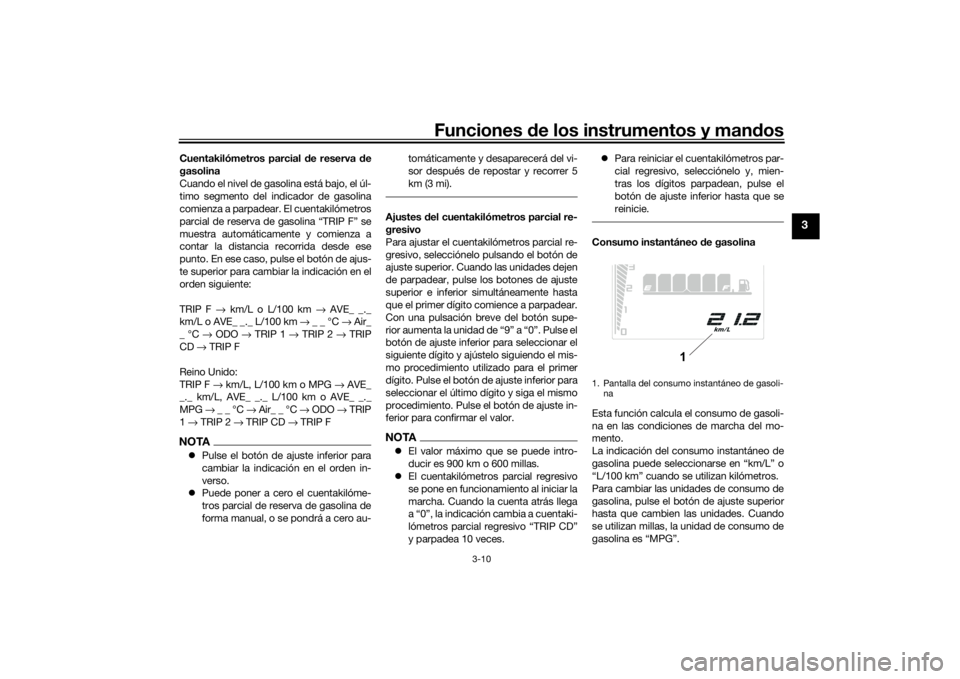

gasolina es “MPG”.1. Pantalla del consumo instantáneo de gasoli- na
1
UBEHS0S0.book Page 10 Wednesday, December 2, 2020 8:42 AM
Page 26 of 104
Funciones de los instrumentos y man dos
3-11
3
“km/L”: Se muestra la distancia que
se puede recorrer con 1.0 L de gasoli-
na en las condiciones de marcha del
momento.
“L/100 km”: Cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
“MPG”: Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en las
condiciones de marcha del momento.
Para cambiar las indicaciones de consumo
instantáneo de gasolina, mantenga pulsa-
do el botón de ajuste izquierdo hasta que la
indicación cambie.NOTACuando circula a menos de 20 km/h
(12 mi/h), el visor muestra la indicación “_
_._”.
Consumo me dio de gasolina
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció.
El consumo medio de gasolina se puede in-
dicar como “AVE_ _._ km/L”, “AVE_ _._
L/100 km” cuando se utilizan kilómetros.
Para cambiar las unidades de consumo de
gasolina, pulse el botón de ajuste superior
hasta que cambien las unidades. Cuando
se utilizan millas, la unidad de consumo de
gasolina es “AVE_ _._ MPG”. “AVE_ _._ km/L”: Distancia media que
se puede recorrer con 1.0 L de gasoli-
na.
“AVE_ _._ L/100 km”: Cantidad media
de gasolina necesaria para recorrer
100 km.
“AVE_ _._ MPG”: Distancia media que
se puede recorrer con 1.0 Imp.gal de
gasolina.
Para reiniciar el consumo medio de gasoli-
na, selecciónelo y, mientras los dígitos par-
padean, pulse el botón de ajuste inferior
hasta que se reinicie.
NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que el
vehículo ha recorrido 1 km (0.6 mi).Temperatura del líqui do refrigerante
Muestra la temperatura del líquido refrige-
rante entre 40 °C y 116 °C en incrementos
de 1 °C.

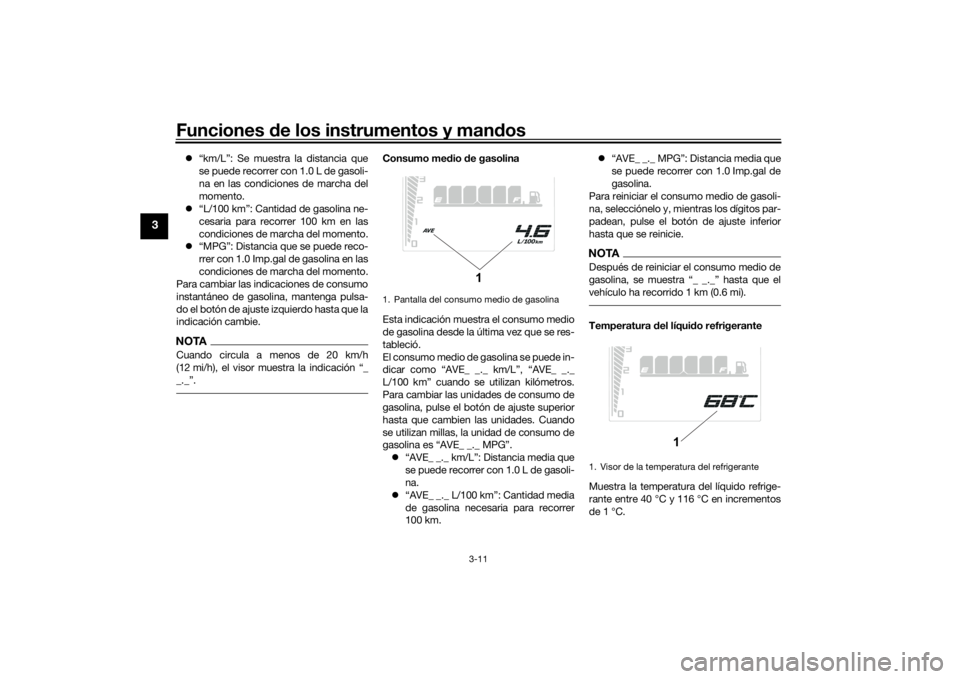

1. Pantalla del consumo medio de gasolina
1
1. Visor de la temperatura del refrigerante
1
UBEHS0S0.book Page 11 Wednesday, December 2, 2020 8:42 AM
Page 27 of 104
Funciones de los instrumentos y man dos
3-12
3
Si el mensaje “Hi” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Véase la página 6-40).NOTA Cuando la temperatura del líquido re-
frigerante es inferior a 40 °C, se mues-
tra la indicación “Lo”.
La temperatura del líquido refrigerante
varía con los cambios de tiempo y con
la carga del motor.Temperatura del aire
Muestra la temperatura del aire entre –9 °C
y 99 °C en incrementos de 1 °C.NOTA Cuando la temperatura es inferior a –9
°C, se muestra la indicación “Lo”.
La temperatura visualizada puede va-
riar con respecto a la temperatura am-
biente.
Función de control d e brillo
El nivel de brillo del panel del indicador
multifunción se puede ajustar.
Para ajustar el brillo1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón de ajuste superior.
3. Gire la llave a “ON” y siga pulsando el botón de ajuste superior hasta que la
indicación cambie a control de brillo.
4. Pulse el botón de ajuste inferior para seleccionar el nivel de brillo. 5. Pulse el botón de ajuste superior para
confirmar el nivel de brillo selecciona-
do y cerrar la función de control de
brillo.
NOTAHay 6 niveles de brillo.

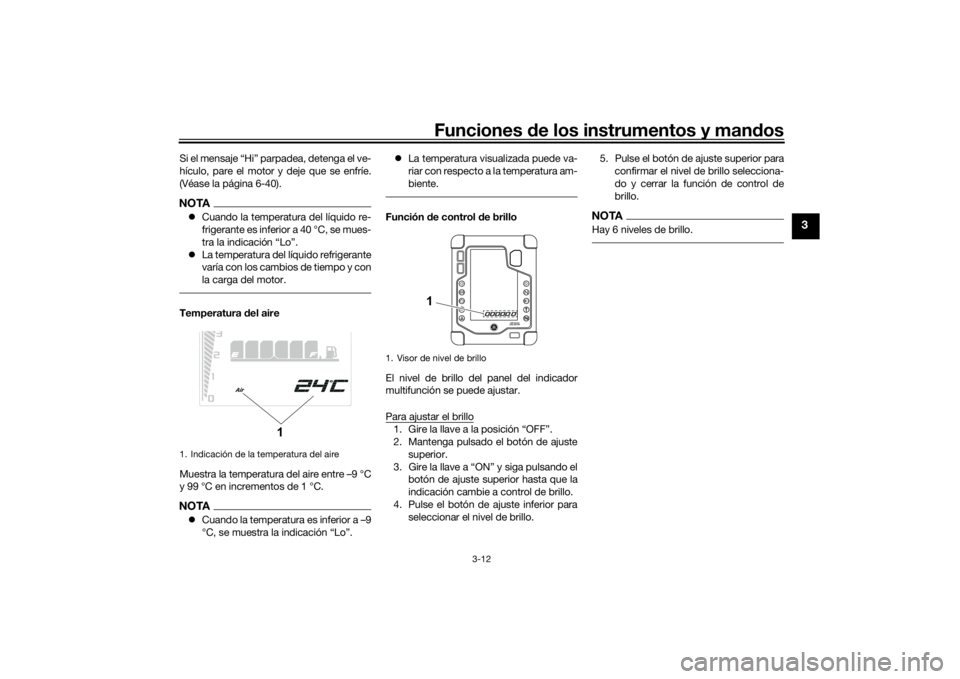

1. Indicación de la temperatura del aire
1
1. Visor de nivel de brillo
1
UBEHS0S0.book Page 12 Wednesday, December 2, 2020 8:42 AM
Page 28 of 104
Funciones de los instrumentos y man dos
3-13
3
SAU1234R
Interruptores del manillarIzquier da Derecha
SAU12362
Interruptor d
e ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.NOTACuando el conmutador de la luz de cru-
ce/carretera está situado en “ ”, el inte-
rruptor de ráfagas no tiene efecto.
SAU12402
Conmuta dor de la luz d e“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor d e intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor d e la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.

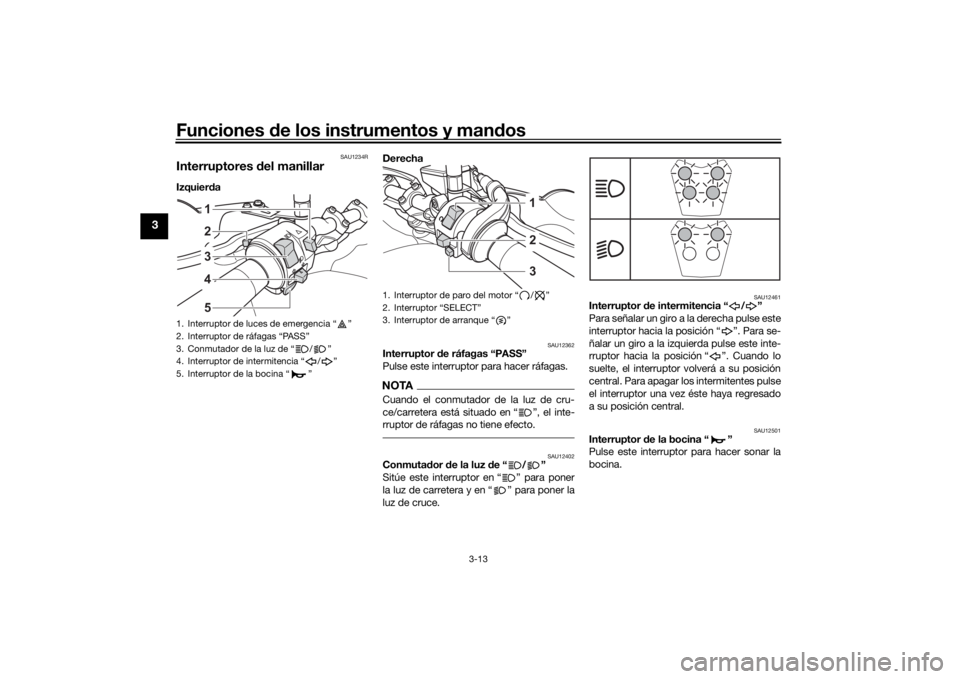

1. Interruptor de luces de emergencia “ ”
2. Interruptor de ráfagas “PASS”
3. Conmutador de la luz de “ / ”
4. Interruptor de intermitencia “ / ”
5. Interruptor de la bocina “ ”
34512
1. Interruptor de paro del motor “ / ”
2. Interruptor “SELECT”
3. Interruptor de arranque “ ”
231
UBEHS0S0.book Page 13 Wednesday, December 2, 2020 8:42 AM
Page 29 of 104
Funciones de los instrumentos y man dos
3-14
3
SAU12664
Interruptor de paro del motor “ / ”
Sitúe este interruptor en “ ” (marcha) an-
tes de arrancar el motor. Sitúe este inte-
rruptor en “ ” (paro) para parar el motor
en caso de emergencia, por ejemplo en
caso de vuelco o si se atasca el acelerador.
SAU12713
Interruptor de arranque “ ”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
Véanse las instrucciones de arranque en la
página 5-2 antes de arrancar el motor.
SAU12735
Interruptor de luces d e emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces d e emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.
SAUM4090
Interruptor “SELECT”
Este interruptor tiene las mismas funciones
que el botón de ajuste inferior del indicador
multifunción.
Para obtener más detalles, consulte “Indi-
cador multifunción” en la página 3-6.
SAU12823
Maneta de embraguePara desacoplar la transmisión del motor,
por ejemplo para cambiar de marcha,
apriete la maneta de embrague hacia el
manillar. Suelte la ma neta para acoplar el
embrague y transmitir potencia a la rueda
trasera.NOTAPara que los cambios de marcha se reali-
cen con suavidad, debe tirar de la maneta
rápidamente y soltarla lentamente. (Véase

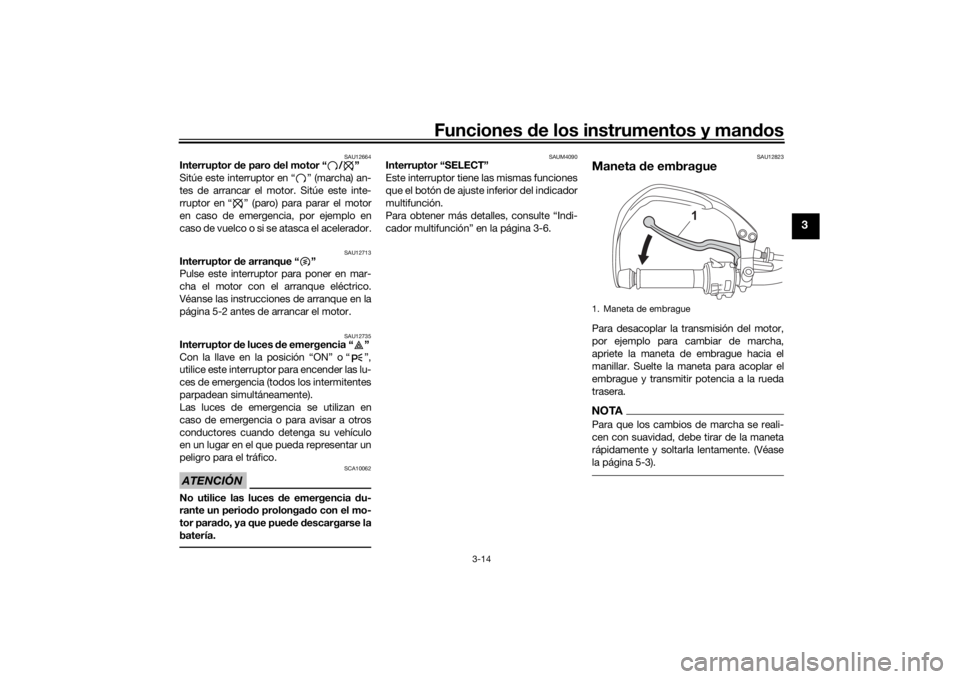

la página 5-3).1. Maneta de embrague
1
UBEHS0S0.book Page 14 Wednesday, December 2, 2020 8:42 AM
Page 30 of 104
Funciones de los instrumentos y man dos
3-15
3
SAU12876
Pe dal d e cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Para cambiar a
una marcha superior, mueva el pedal de
cambio hacia arriba. Para cambiar a una
marcha inferior, mueva el pedal de cambio
hacia abajo. (Véase la página 5-3).
SAU26827
Maneta del frenoLa maneta de freno está situada en el lado
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, empuje la maneta para separarla
del puño y gire el dial de ajuste. Verifique
que el número de la posición de ajuste en
el dial de ajuste se alinee con la marca de
coincidencia en la maneta del freno.
SAU12944
Pe dal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.

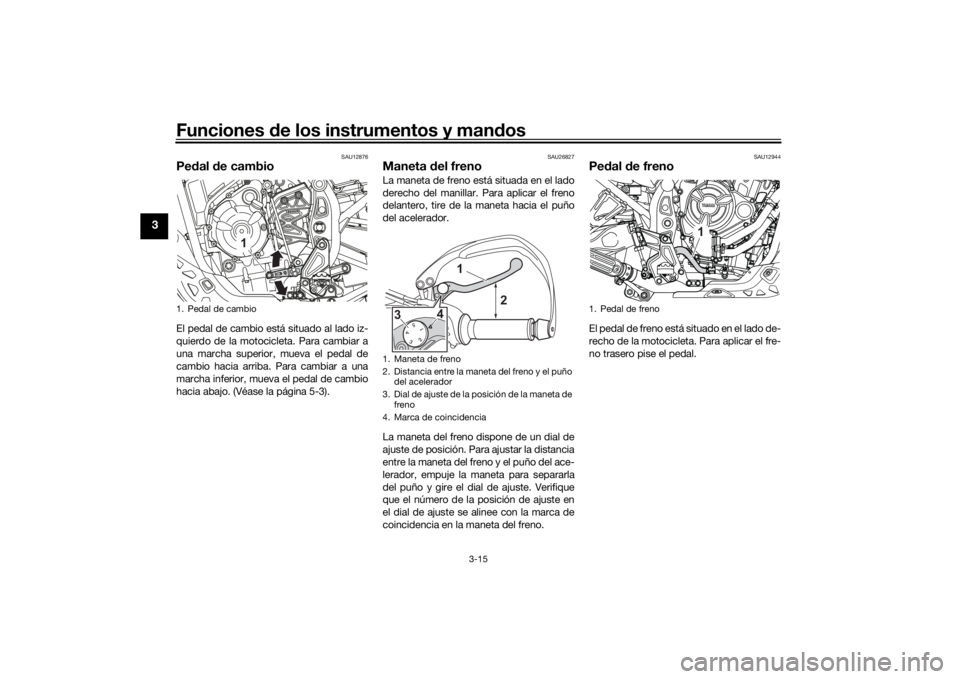

1. Pedal de cambio
1
1. Maneta de freno
2. Distancia entre la maneta del freno y el puño
del acelerador
3 . D i a l de a j u s t e de l a po s i c ió n de l a m an et a d e freno
4. Marca de coincidencia
1
4
3
2
1. Pedal de freno
1
UBEHS0S0.book Page 15 Wednesday, December 2, 2020 8:42 AM
