YAMAHA TENERE 700 2022 Betriebsanleitungen (in German)

Funktionen der Instru mente un d Be dienun gselemente
3-14
3
Rechts
GAU12362
Lichthupenschalter “PA SS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.HINWEISWenn der Abblendschalter auf “ ” ge-
stellt ist, hat der Lichthupenschalter keine
Wirkung.
GAU12402
A bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12664
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” (Laufen) stellen. Diesen Schal-
ter auf “ ” (Stopp) stellen, um den Motor
im Notfall, z. B. bei einem Überschlag oder
bei klemmendem Gas, zu stoppen.
GAU12713
S tarterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-2.
GAU12735
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, d a sich die Batte-
rie entla den könnte.
1. Motorstoppschalter “ / ”
2. Wahlknopf “SELECT”
3. Starterschalter “ ”
231
UBEHG1G0.book Page 14 Wednesday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-15
3
GAUM4090
Wahlknopf “ SELECT”
Dieser Schalter hat die gleichen Funktionen
wie der untere Einstellkopf der Multifunkti-
onsmesser-Einheit.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
GAU12823

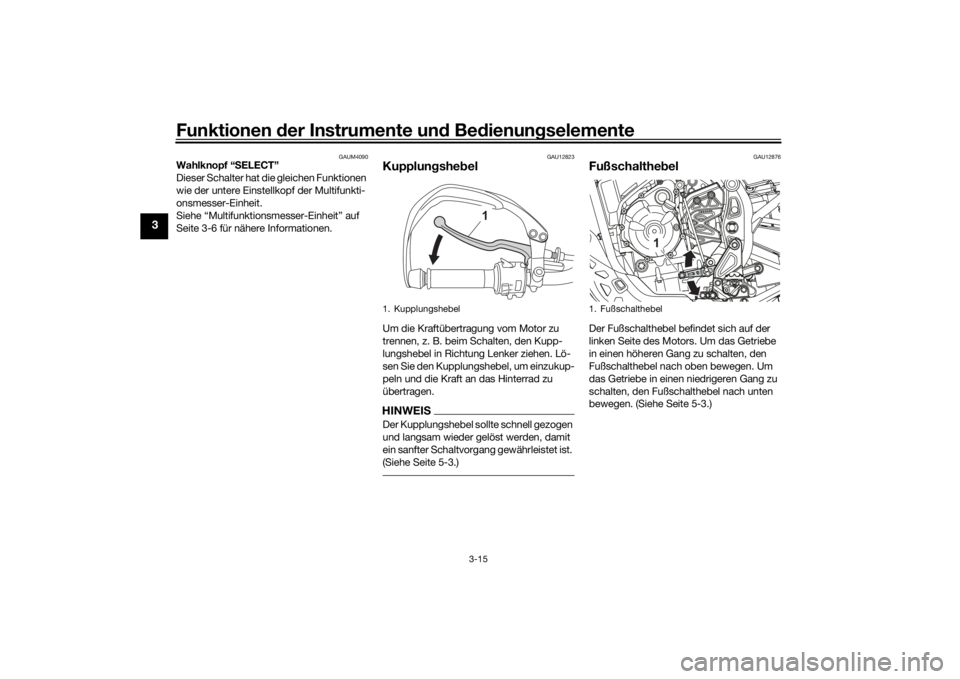

Kupplun gshe belUm die Kraftübertragung vom Motor zu
trennen, z. B. beim Schalten, den Kupp-
lungshebel in Richtung Lenker ziehen. Lö-
sen Sie den Kupplungshebel, um einzukup-
peln und die Kraft an das Hinterrad zu
übertragen.HINWEISDer Kupplungshebel sollte schnell gezogen
und langsam wieder gelöst werden, damit
ein sanfter Schaltvorgang gewährleistet ist.
(Siehe Seite 5-3.)
GAU12876
Fußschalthe belDer Fußschalthebel befindet sich auf der
linken Seite des Motors. Um das Getriebe
in einen höheren Gang zu schalten, den
Fußschalthebel nach oben bewegen. Um
das Getriebe in einen niedrigeren Gang zu
schalten, den Fußschalthebel nach unten
bewegen. (Siehe Seite 5-3.)
1. Kupplungshebel
1
1. Fußschalthebel
1
UBEHG1G0.book Page 15 Wednesday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-16
3
GAU26827

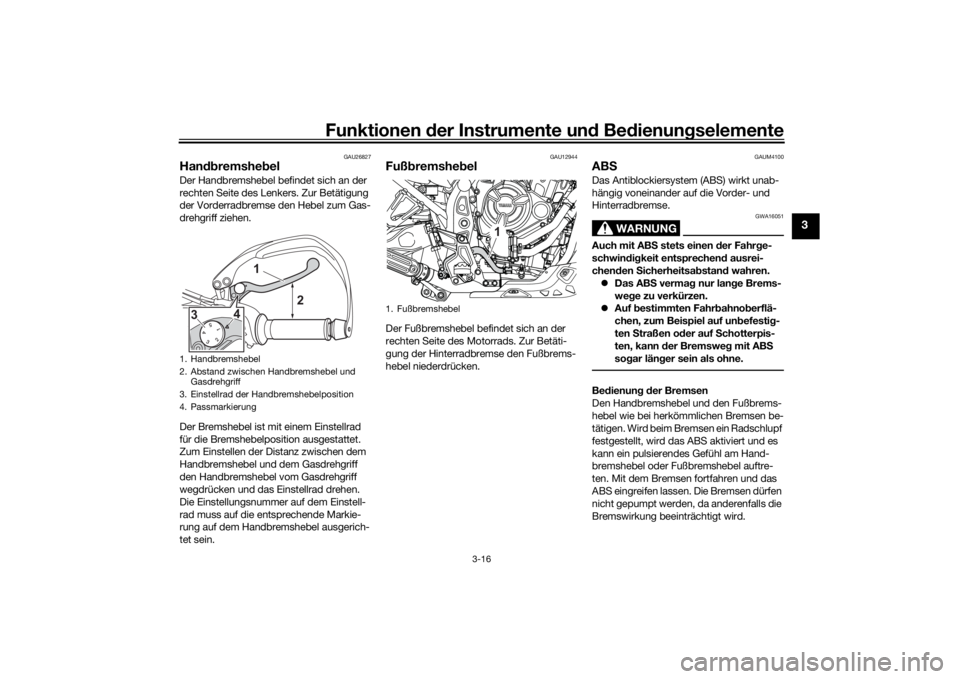

Han dbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Zum Einstellen der Distanz zwischen dem
Handbremshebel und dem Gasdrehgriff
den Handbremshebel vom Gasdrehgriff
wegdrücken und das Einstellrad drehen.
Die Einstellungsnummer auf dem Einstell-
rad muss auf die entsprechende Markie-
rung auf dem Handbremshebel ausgerich-
tet sein.
GAU12944
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAUM4100
AB SDas Antiblockiersystem (ABS) wirkt unab-
hängig voneinander auf die Vorder- und
Hinterradbremse.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann d er Bremswe g mit AB S
so gar län ger sein als ohne.Be dienun g d er Bremsen
Den Handbremshebel und den Fußbrems-
hebel wie bei herkömmlichen Bremsen be-
tätigen. Wird beim Bremsen ein Radschlupf
festgestellt, wird das ABS aktiviert und es
kann ein pulsierendes Gefühl am Hand-
bremshebel oder Fußbremshebel auftre-
ten. Mit dem Bremsen fortfahren und das
ABS eingreifen lassen. Die Bremsen dürfen
nicht gepumpt werden, da anderenfalls die
Bremswirkung beeinträchtigt wird.
1. Handbremshebel
2. Abstand zwischen Handbremshebel und Gasdrehgriff
3. Einstellrad der Handbremshebelposition
4. Passmarkierung
1
4
3
2
1. Fußbremshebel
1
UBEHG1G0.book Page 16 Wednesday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-17
3

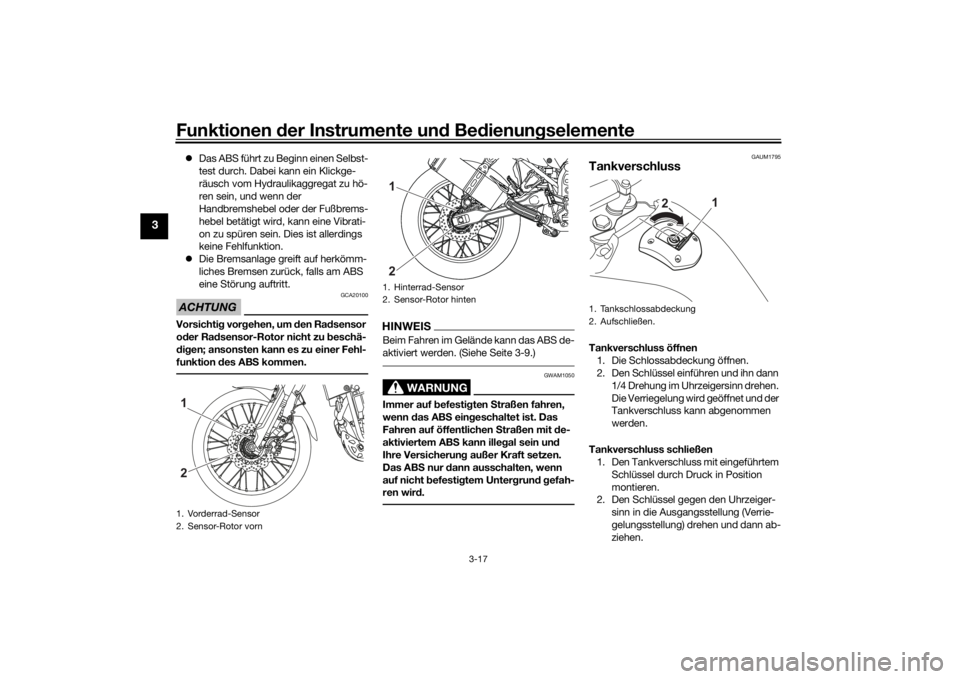

 Das ABS führt zu Beginn einen Selbst-
test durch. Dabei kann ein Klickge-
räusch vom Hydraulikaggregat zu hö-
ren sein, und wenn der
Handbremshebel oder der Fußbrems-
hebel betätigt wird, kann eine Vibrati-
on zu spüren sein. Dies ist allerdings
keine Fehlfunktion.
 Die Bremsanlage greift auf herkömm-
liches Bremsen zurück, falls am ABS
eine Störung auftritt.ACHTUNG
GCA20100
Vorsichti g vor gehen, um d en Radsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-
funktion des AB S kommen.
HINWEISBeim Fahren im Gelände kann das ABS de-
aktiviert werden. (Siehe Seite 3-9.)
WARNUNG
GWAM1050
Immer auf b efestigten Straßen fahren,
wenn das AB S ein geschaltet ist. Das
Fahren auf öffentlichen Straßen mit de-
aktiviertem AB S kann ille gal sein un d
Ihre Versicherun g außer Kraft setzen.
Das AB S nur d ann ausschalten, wenn
auf nicht b efestigtem Unter grun d g efah-
ren wir d.
GAUM1795
TankverschlussTankverschluss öffnen
1. Die Schlossabdeckung öffnen.
2. Den Schlüssel einführen und ihn dann 1/4 Drehung im Uhrzeigersinn drehen.
Die Verriegelung wird geöffnet und der
Tankverschluss kann abgenommen
werden.
Tankverschluss schließen 1. Den Tankverschluss mit eingeführtem
Schlüssel durch Druck in Position
montieren.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
1. Vorderrad-Sensor
2. Sensor-Rotor vorn21
1. Hinterrad-Sensor
2. Sensor-Rotor hinten12
1. Tankschlossabdeckung
2. Aufschließen.
1
2
UBEHG1G0.book Page 17 Wednesday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-18
3

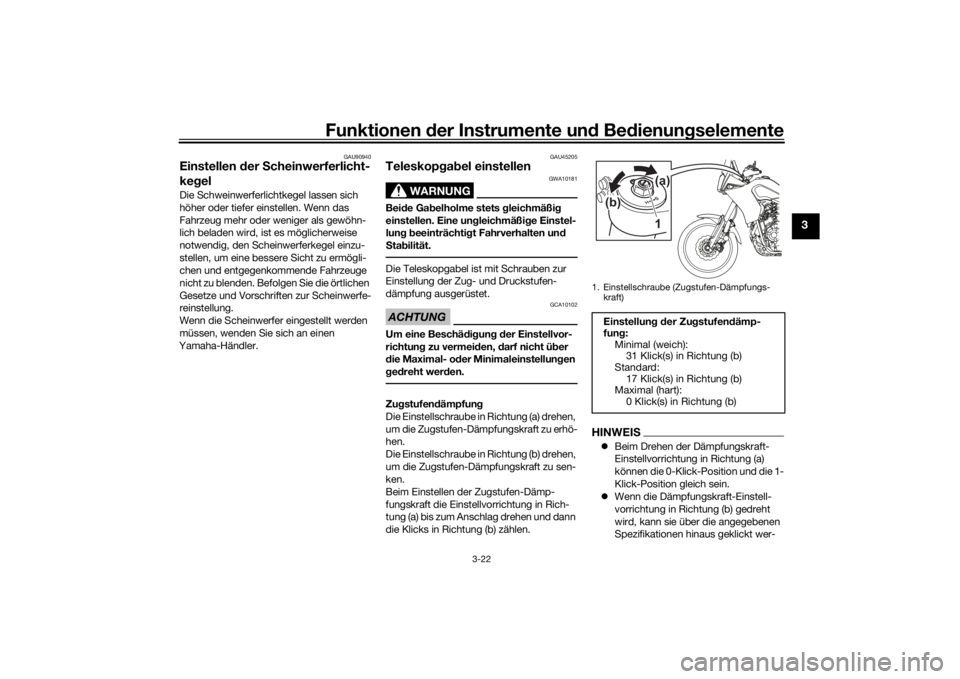

HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.3. Schlossabdeckung schließen.
WARNUNG
GWA11142
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- und Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. Sau-
g en Sie Benzin niemals mit dem Mun d 1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
2
1
UBEHG1G0.book Page 18 Wednesday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-19
3
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dung , betroffene Klei dung sstü-
cke wechseln.
GAU86072

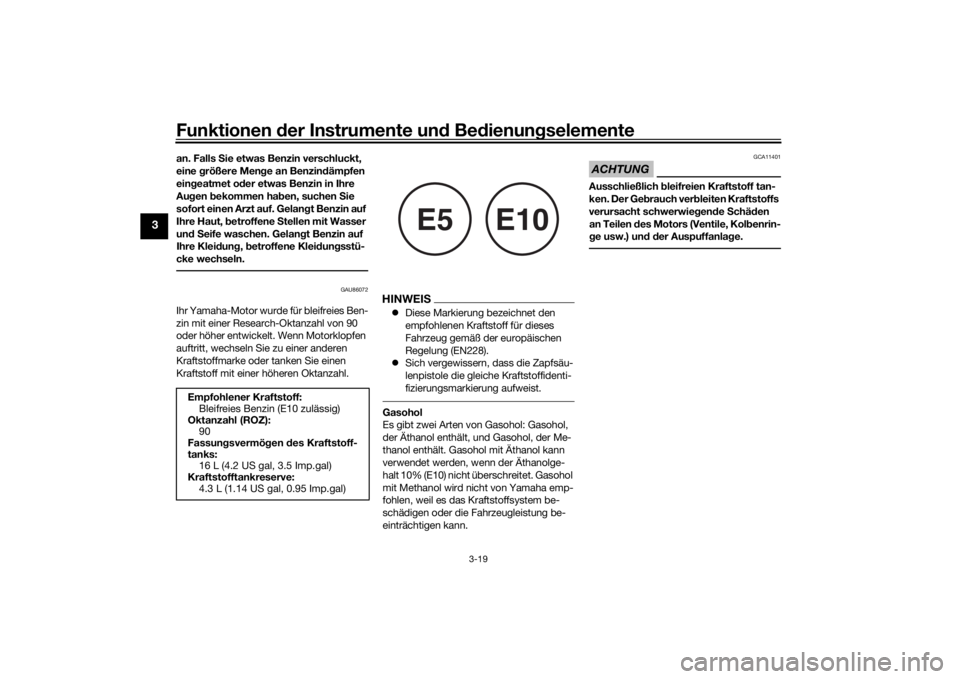

Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 90
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidenti-
fizierungsmarkierung aufweist.Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 90
Fassun gsvermö gen des Kraftstoff-
tanks: 16 L (4.2 US gal, 3.5 Imp.gal)
Kraftstofftankreserve: 4.3 L (1.14 US gal, 0.95 Imp.gal)
E5
E10
UBEHG1G0.book Page 19 Wednesday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-20
3
GAU80201
Kraftstofftank-Ü berlaufschlauchVor dem Betrieb des Fahrzeugs:
 Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs
nicht verstopft ist; ggf. den Schlauch
reinigen.
 Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs wie
dargestellt positioniert ist.HINWEISWeitere Informationen zum Kanister siehe
Seite 6-11.
GAU13435
AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
 Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, d ass Fußgän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem L
eerlaufbetrie b kann
sich der Motor stark erwärmen.
GAUM4110

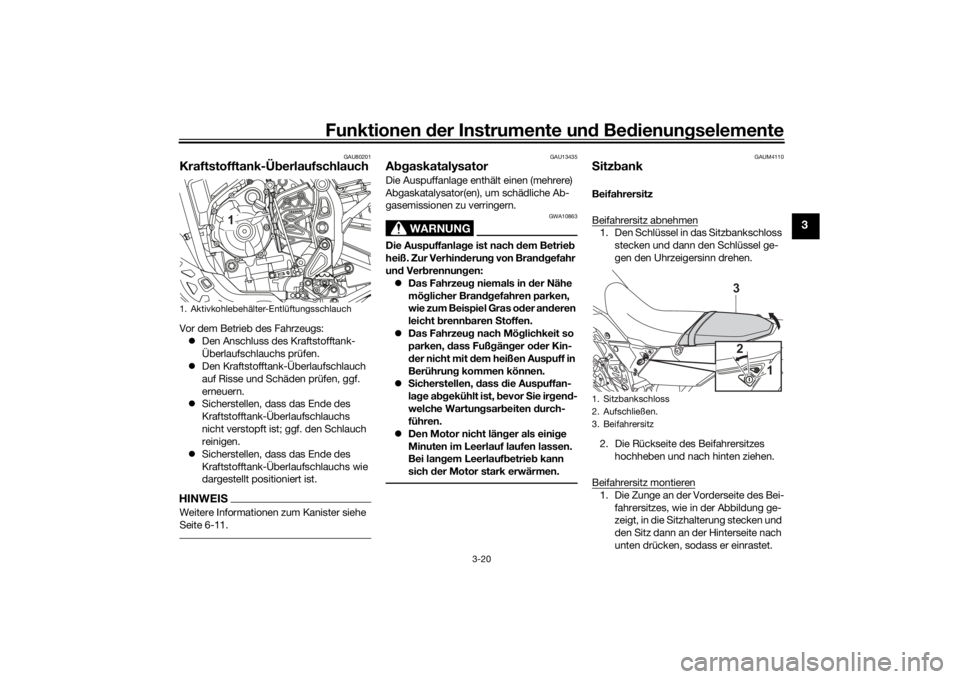

S itz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann den Schlüssel ge-
gen den Uhrzeigersinn drehen.
2. Die Rückseite des Beifahrersitzes hochheben und nach hinten ziehen.
Beifahrersitz montieren1. Die Zunge an der Vorderseite des Bei- fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet.
1. Aktivkohlebehälter-Entlüftungsschlauch
1
1. Sitzbankschloss
2. Aufschließen.
3. Beifahrersitz
2
13
UBEHG1G0.book Page 20 Wednesday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-21
3
2. Den Schlüssel abziehen.

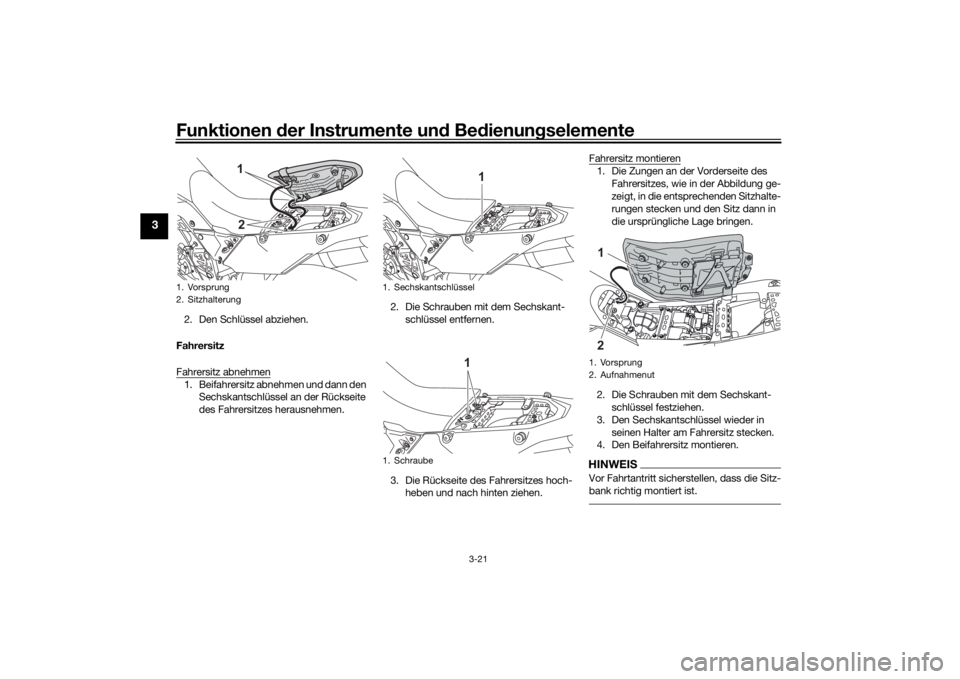

Fahrersitz
Fahrersitz abnehmen1. Beifahrersitz abnehmen und dann den Sechskantschlüssel an der Rückseite
des Fahrersitzes herausnehmen. 2. Die Schrauben mit dem Sechskant-
schlüssel entfernen.
3. Die Rückseite des Fahrersitzes hoch- heben und nach hinten ziehen. Fahrersitz montieren
1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitzhalte-
rungen stecken und den Sitz dann in
die ursprüngliche Lage bringen.
2. Die Schrauben mit dem Sechskant- schlüssel festziehen.
3. Den Sechskantschlüssel wieder in seinen Halter am Fahrersitz stecken.
4. Den Beifahrersitz montieren.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Vorsprung
2. Sitzhalterung
12
1. Sechskantschlüssel
1. Schraube
1
1
1. Vorsprung
2. Aufnahmenut1 2
UBEHG1G0.book Page 21 Wednesday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-22
3
GAU90940
Einstellen der Scheinwerferlicht-
keg elDie Schweinwerferlichtkegel lassen sich
höher oder tiefer einstellen. Wenn das
Fahrzeug mehr oder weniger als gewöhn-
lich beladen wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie die örtlichen
Gesetze und Vorschriften zur Scheinwerfe-
reinstellung.
Wenn die Scheinwerfer eingestellt werden
müssen, wenden Sie sich an einen
Yamaha-Händler.
GAU45205
Teleskop gab el einstellen
WARNUNG
GWA10181
Bei de Ga belholme stets gleichmäßi g
einstellen. Eine un gleichmäßi ge Einstel-
lun g b eeinträchti gt Fahrverhalten un d
S ta bilität.Die Teleskopgabel ist mit Schrauben zur
Einstellung der Zug- und Druckstufen-
dämpfung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Zu gstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
HINWEIS Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer-1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)
Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 31 Klick(s) in Richtung (b)
Standard: 17 Klick(s) in Richtung (b)
Maximal (hart):
0 Klick(s) in Richtung (b)
1
(b) (a)
UBEHG1G0.book Page 22 Wednesday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-23
3
den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.

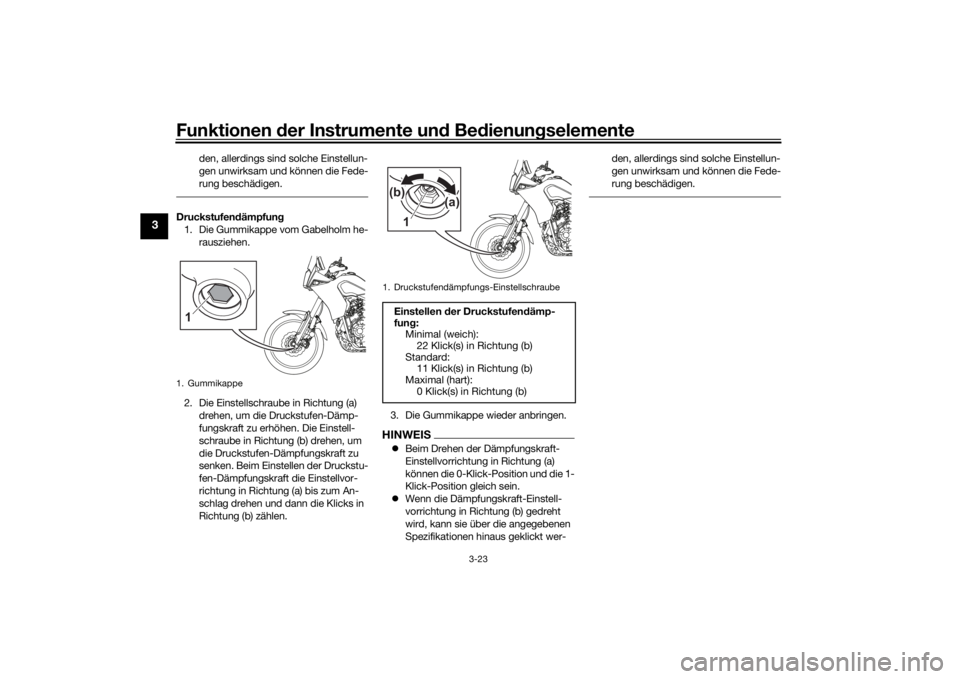

Druckstufen dämpfun g
1. Die Gummikappe vom Gabelholm he-
rausziehen.
2. Die Einstellschraube in Richtung (a) drehen, um die Druckstufen-Dämp-
fungskraft zu erhöhen. Die Einstell-
schraube in Richtung (b) drehen, um
die Druckstufen-Dämpfungskraft zu
senken. Beim Einstellen der Druckstu-
fen-Dämpfungskraft die Einstellvor-
richtung in Richtung (a) bis zum An-
schlag drehen und dann die Klicks in
Richtung (b) zählen. 3. Die Gummikappe wieder anbringen.
HINWEIS
Beim Drehen der Dämpfungskraft-
Einstellvorrichtung in Richtung (a)
können die 0-Klick-Position und die 1-
Klick-Position gleich sein.
 Wenn die Dämpfungskraft-Einstell-
vorrichtung in Richtung (b) gedreht
wird, kann sie über die angegebenen
Spezifikationen hinaus geklickt wer- den, allerdings sind solche Einstellun-
gen unwirksam und können die Fede-
rung beschädigen.
1. Gummikappe1
1. Druckstufendämpfungs-EinstellschraubeEinstellen
der Druckstufen dämp-
fun g:
Minimal (weich): 22 Klick(s) in Richtung (b)
Standard: 11 Klick(s) in Richtung (b)
Maximal (hart):
0 Klick(s) in Richtung (b)1 (a)
(b)
UBEHG1G0.book Page 23 Wednesday, September 29, 2021 9:30 AM
