Pflege un d La gerun g d es Motorra ds7-1
7
GAU37834
Vorsicht bei Mattfar benACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor d er Reini-
g ung d es Fahrzeu gs sollten S ie einen
Yamaha-Fachhän dler bezü glich ver-
wen dbarer Reini gun gsmittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gun gsmittel zum Säu-
b ern dieser Bauteile benutzt, können
d iese verkratzt o der beschä dig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAU83443
Pfle geEine häufige und gründliche Reinigung des
Fahrzeugs verbessert nicht nur sein Ausse-
hen, sondern verbessert auch seine allge-
meine Leistung und verlängert die Lebens-
dauer vieler Komponenten. Durch
Waschen, Reinigen und Polieren haben Sie
außerdem die Möglichkeit, den Zustand
des Fahrzeugs häufiger zu überprüfen. Da-
rauf achten, das Fahrzeug nach Fahren im
Regen oder in der Nähe des Meeres zu rei-
nigen, weil Salz sehr korrosiv auf Metalle
wirkt.HINWEIS Die Straßen können in Gebieten mit
starkem Schneefall mit Salz als Auf-
taumittel besprüht werden. Dieses
Salz kann bis weit in den Frühling hin-
ein auf der Straße bleiben, deshalb
sollten Sie die Unterseite und die
Fahrwerksteile gründlich reinigen,
nachdem Sie in solchen Gebieten ge-
fahren sind.
Original-Yamaha-Pflege- und War-
tungsprodukte werden unter der Mar-
ke YAMALUBE in vielen Märkten welt-
weit angeboten.
Weitere Reinigungstipps erhalten Sie
bei Ihrem Yamaha-Händler.
ACHTUNG
GCA26280
Falsches Reini gen kann zu kosmeti-
schen un d mechanischen Schäd en füh-
ren. Fol gen des nicht verwen den:
Hoch druckreini ger o der Dampf-
strahlreinig er. Übermäßi ger Was-
ser druck kann zu Einsickern von
Wasser un d S chäd ig un g von Ra dla-
g ern, Bremsen, Getrie bed ichtun-
g en un d elektrischen Geräten füh-
ren. Hoch druck-
Reini gun gsanwen dun gen wie sol-
che in münz betrie benen Waschan-
la gen mei den.
starke Chemikalien, einschließlich
starke, säurehalti ge Ra dreini ger,
ins beson dere auf Speichen- o der
Ma gnesiumrä der
n.
starke Chemikalien, scheuern de
Reini gun gsmittel o der Wachs auf
Teilen mit Matto berfläche. Bürsten
können die Matto berfläche zerkrat-
zen un d b eschäd ig en. Ausschließ-
lich einen weichen Schwamm o der
ein weiches Han dtuch verwen den.
Han dtücher, Schwämme o der
Bürsten mit scheuern den Reini-
g ung spro dukten o der mit starken
UBEHGAG0.book Page 1 Tuesday, January 12, 2021 10:32 AM
Page 92 of 104
Pflege und La gerung d es Motorra ds
7-2
7
Chemikalien wie Lösun gsmittel,
Benzin, Rostentferner, Bremsflüs-
si gkeit o der Frostschutzmittel.
Vor der Reini gun g
1. Das Fahrzeug abseits direkter Son- neneinstrahlung abstellen und abküh-
len lassen. Dadurch werden Wasser-
flecken vermieden.
2. Sich vergewissern, dass alle Kappen, Abdeckungen, elektrische Verbin-
dungsstücke und Steckverbinder fest
montiert sind.
3. Den Schalldämpfer-Ende mit einem
Kunststoffbeutel und einem starken
Gummiband bedecken.
4. Hartnäckige Flecken wie Vogelkot und
Insekten mit einem feuchten Tuch ei-
nige Minuten einwirken lassen.
5. Straßenschmutz und Ölflecken mit ei-
nem hochwertigen Entfettungsmittel
und einer Kunststoff-Borstenbürste
oder einem Schwamm entfernen.
ACHTUNG: Kein Entfettun gsmittel
an schmierpflichti gen Stellen wie
Dichtun gen un d Ra dachsen ver-
wen den. Die Pro duktanweisun gen
b efol gen.
[GCA26290]
Reini gun g
1. Eventuell vorhandene Entfetter ab- spülen und das Fahrzeug mit einem
Gartenschlauch absprühen. Nur so
viel Druck anwenden wie unbedingt
nötig. Kein Wasser direkt in den
Schalldämpfer, die Instrumententafel,
den Lufteinlass oder andere Innenbe-
reiche wie z. B. Staufächer unter dem
Sitz, sprühen.
2. Das Fahrzeug mit einem Qualitätsrei-
niger für den Automobilbereich ge-
mischt mit kaltem Wasser und einem
weichen, sauberen Tuch oder
Schwamm reinigen. Für schwer zu-
gängliche Stellen eine alte Zahnbürste
oder Kunststoff-Borstenbürste ver-
wenden. ACHTUNG: Kaltes Wasser
verwen den, wenn d as Fahrzeu g
S alz aus gesetzt war. Warmes Was-
ser erhöht d ie korrosiven Ei gen-
schaften des Salzes.
[GCA26301]
3. Für Fahrzeuge mit Windschutzschei-
be: Die Windschutzscheibe mit einem
weichen, mit Wasser und einem pH-
neutralen Reinigungsmittel ange-
feuchteten Tuch oder Schwamm reini-
gen. Bei Bedarf einen hochwertigen
Windschutzscheiben-Reiniger oder
eine hochwertige Windschutzschei-
ben-Politur für Motorräder verwen- den.
ACHTUNG: Niemals starke
Chemikalien verwen den, um d ie
Win dschutzschei be zu reini gen.
Außer dem können eini ge Kunst-
stoffreini ger die Win dschutzschei-
b e verkratzen, deshal b sollten alle
Reini gung spro dukte vor d er An-
wen dun g g etestet wer den.
[GCA26310]
4. Mit klarem Wasser gründlich abspü-
len. Sicherstellen, alle Reinigerrück-
stände zu entfernen, da diese für
Kunststoffteile schädlich sein können.
Nach der Reini gun g
1. Das Fahrzeug mit einem Chamois
oder saugfähigem Tuch, vorzugswei-
se einem Mikrofaser-Frottiertuch,
trocknen.
2. Für Modelle mit Antriebskette: Die An- triebskette trocknen und dann
schmieren, um Rost vorzubeugen.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edelstahl-
Teilen eine Chrompolitur. Oft kann die
temperaturbedingte Verfärbung von
Edelstahl-Auspuffanlagen mit einer
solchen Politur entfernt werden.
4. Tragen Sie ein Korrosionsschutzspray auf alle Metallteile einschließlich ver-
chromter oder vernickelter Oberflä-
chen auf. WARNUNG! Kein S ilikon
UBEHGAG0.book Page 2 Tuesday, January 12, 2021 10:32 AM
Page 93 of 104
Pflege un d La gerun g d es Motorra ds7-3
7
oder Ölspray auf Sitze, Han dgriffe,
Gummifußrasten o der Reifenlauf-
flächen auftra gen. An dernfalls wer-
d en diese Teile rutschig , was zu
Kontrollverlust führen kann. Die
O berflächen dieser Teile g ründlich
reini gen, bevor das Fahrzeu g in Be-
trie b g enommen wir d.
[GWA20650]
5. Gummi-, Vinyl- und unlackierte Kunst-
stoffteile mit einem geeigneten Pfle-
gemittel behandeln.
6. Steinschläge und andere kleine Lack- schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä- chen mit einem nicht scheuernden
Wachs oder verwenden Sie ein Aufbe-
reitungsspray für Motorräder.
8. Nach Beenden der Reinigung den Motor starten und einige Minuten im
Leerlauf laufen lassen, damit die Rest-
feuchte trocknet.
9. Wenn die Scheinwerfer-Streuscheibe
beschlagen ist, den Motor starten und
den Scheinwerfer einschalten, damit
die Feuchtigkeit verschwindet.
10. Das Fahrzeug vollständig trocknen (lassen), bevor es untergestellt oder
abgedeckt wird.
ACHTUNG
GCA26320
Kein Wachs auf Gummi- od er unla-
ckierte Kunststoffteile auftra gen.
Polituren die Schleifmittel enthalten
nicht verwen den, weil d iese eine
d ünne Schicht des Lackes a btra-
g en.
Sprays un d Wachs sparsam auftra-
g en. Ü berschuss danach a bwi-
schen.
WARNUNG
GWA20660
Verunreinig ungen, die auf d en Bremsen
o der Reifen zurück gelassen wer den,
können zu Kontrollverlust führen.
Sicherstellen, dass sich we der
S chmiermittel noch Wachs auf den
Bremsen o der Reifen befin det.
Falls erfor derlich, Reifen mit war-
mem Wasser un d einem mil den
Reini gun gsmittel waschen.
Bremsschei ben un d Brems belä ge
b ei Be darf mit Bremsenreini ger
o der Aceton reini gen.
Vor Fahrten mit höheren Geschwin-
dig keiten die Bremsleistun g un d
d as Fahrverhalten des Fahrzeu gs in
d en Kurven testen.
GAU83472
La gernDas Fahrzeug immer an einem kühlen, tro-
ckenen Ort lagern. Falls erforderlich, mit ei-
ner porigen Abdeckung vor Staub schüt-
zen. Achten Sie darauf, dass der Motor und
die Auspuffanlage kühl sind, bevor Sie das
Fahrzeug abdecken. Steht das Fahrzeug
oft wochenlang zwischen den Nutzungen,
empfiehlt es sich, nach jedem Auftanken ei-
nen Qualitäts-Kraftstoffstabilisator zu ver-
wenden.ACHTUNG
GCA21170
Stellen Sie ein nasses Fahrzeu g nie-
mals in eine un belüftete Gara ge
o der decken es mit einer Plane a b,
d enn dann bleib t das Wasser auf
d en Bauteilen stehen, un d d as kann
Rost bild un g zur Fol ge hab en.
Um Korrosion zu verhin dern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelag ert wer-
d en, vermei den.Lang zeitla gerun g
Bevor das Fahrzeug langfristig gelagert
wird (60 Tage oder länger):
1. Alle notwendigen Reparaturen und Wartungsarbeiten durchführen.
UBEHGAG0.book Page 3 Tuesday, January 12, 2021 10:32 AM
Page 94 of 104
Pflege und La gerung d es Motorra ds
7-4
7
2. Alle Anweisungen im Pflege-Abschnitt
dieses Kapitels befolgen.
3. Den Kraftstofftank befüllen und den Kraftstoffstabilisator gemäß den Pro-
duktanweisungen hinzufügen. Den
Motor 5 Minuten laufen lassen, um
den behandelten Kraftstoff durch das
Kraftstoffsystem zu verteilen.
4. Für Fahrzeuge mit einem Kraftstoff- hahn: Den Kraftstoffhahn auf OFF
stellen.
5. Für Fahrzeuge mit einem Vergaser: Um Kraftstoffablagerungen zu vermei-
den, den Kraftstoff in der Vergaser-
Schwimmerkammer in einen saube-
ren Behälter ablassen. Die Ablass-
schraube wieder festziehen und den
Kraftstoff zurück in den Kraftstofftank
gießen.
6. Verwenden Sie ein hochwertiges Ver-
nebelungsmotoröl entsprechend der
Produktanweisungen zum Schutz der
inneren Motorteile vor Korrosion. Ist
kein Vernebelungsmotoröl erhältlich,
führen Sie an den Zylindern folgende
Schritte durch:a. Den Zündkerzenstecker abziehen und dann die Zündkerze heraus-
schrauben. b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
c. Den Zündkerzenstecker auf die Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
d ig un gen un d Verletzun gen
d urch Funken zu vermei den,
b eim Durch drehen des Motors
sicherstellen, dass die Zün dker-
zenelektro den geer det sin d.
[GWA10952]
e. Den Zündkerzenstecker von der Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen.
7. Alle Seilzüge, Drehgelenke, Hebel und
Pedale sowie Seitenständer und
Hauptständer (falls vorhanden)
schmieren. 8. Den Reifenluftdruck kontrollieren und
korrigieren. Anschließend das Fahr-
zeug so anheben, dass alle Räder
über dem Boden schweben. Anderen-
falls einmal pro Monat die Räder et-
was drehen, damit die Reifen nicht
ständig an derselben Stelle aufliegen
und dadurch beschädigt werden.
9. Den Schalldämpfer mit Plastiktüten so abdecken, dass keine Feuchtigkeit
eindringen kann.
10. Die Batterie herausnehmen und voll- ständig aufladen oder ein Wartungsla-
degerät anschließen, um die Batterie
optimal geladen zu halten.
ACHTUNG: S ich ver gewissern,
d ass die Batterie un d d as La deg e-
rät zusammenpassen. Eine ver-
schlossene Blei batterie nicht mit ei-
nem herkömmlichen La deg erät
aufla den.
[GCA26330]
HINWEIS Wenn die Batterie entfernt wird, sie
einmal im Monat aufladen und an ei-
nem Ort mit einer Temperatur zwi-
schen 0-30 °C (32-90 °F) lagern.
Siehe Seite 6-31 für weitere Informati-
onen zum Laden und Lagern der Bat-
terie.
UBEHGAG0.book Page 4 Tuesday, January 12, 2021 10:32 AM
Page 95 of 104
Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2370 mm (93.3 in)
Gesamtbreite:
905 mm (35.6 in)
Gesamthöhe: 1455 mm (57.3 in)
Sitzhöhe: 875 mm (34.4 in)
Radstand:
1595 mm (62.8 in)
Bodenfreiheit: 240 mm (9.45 in)
Mindest-Wendekreis: 2.8 m (9.47 ft)Gewicht:Gewicht (fahrfertig):204 kg (450 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
In Reihe
Anzahl der Zylinder: 2-Zylinder
Hubraum: 689 cm3
Bohrung × Hub:
80.0 × 68.6 mm (3.15 × 2.70 in) Startsystem:
Elektrostarter
Motoröl:Empfohlene Marke:
SAE-Viskositätsklassen:10W-40
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-
Standard MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.60 L (2.75 US qt, 2.29 Imp.qt)Füllmen ge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt) Kühlers (einschließlich aller Kanäle):
1.60 L (1.69 US qt, 1.41 Imp.qt)
Kraftstoff:Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 90
Tankvolumen (Gesamtinhalt): 16 L (4.2 US gal, 3.5 Imp.gal)
Davon Reserve:
4.3 L (1.14 US gal, 0.95 Imp.gal)Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:1WS1 10Antrie bsstran g:Getriebeabstufung:
1. Gang:
2.846 (37/13)
2. Gang:
2.125 (34/16)
3. Gang: 1.632 (31/19)
4. Gang: 1.300 (26/20)
5. Gang:
1.091 (24/22)
6. Gang: 0.964 (27/28)Vor derreifen:Ausführung:
Schlauchreifen
Dimension: 90/90 - 21 M/C 54V M+S
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-40
UBEHGAG0.book Page 1 Tuesday, January 12, 2021 10:32 AM
Page 96 of 104
Technische Daten
8-2
8
Geschwindigkeitsindex:240 km/h (149 mph)
Hersteller/Typ: PIRELLI/SCORPION RALLY STR AHinterreifen:Ausführung:Schlauchreifen
Dimension: 150/70 R18 M/C 70V M+S
Geschwindigkeitsindex:
240 km/h (149 mph)
Hersteller/Typ: PIRELLI/SCORPION RALLY STROptionaler Reifen:Vor derreifen:
Typ: Schlauchreifen
Größe:
90/90 – 21 M/C 54R M+S
Geschwindigkeitsklassifizierung: 170 km/h (105 mph)
Hersteller/Modell: MICHELIN/ANAKEE WILD
Hinterreifen:
Typ: Schlauchreifen
Größe:
150/70 R18 M/C 70R M+S
Geschwindigkeitsklassifizierung: 170 km/h (105 mph)
Hersteller/Modell: MICHELIN/ANAKEE WILD
Zula dun g:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Vor derra dbremse:Bauart:
Hydraulisch betätigte
DoppelscheibenbremseHinterra dbremse:Bauart:
Hydraulisch betätigte EinscheibenbremseVor derra d-Fe derun g:Bauart:
TeleskopgabelHinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)Elektrische Anla ge:Bordnetzspannung:
12 VBatterie:Typ:YTZ10S
Spannung, Kapazität:
12 V, 8.6 Ah (10 HR)Lampenleistun g:Scheinwerfer:
LED
Bremslicht/Rücklicht:
LED
Blinklicht vorn: 10.0 W × 2 Blinklicht hinten:
10.0 W × 2
Standlicht vorn: LED
Kennzeichenbeleuchtung:
5.0 W × 1
UBEHGAG0.book Page 2 Tuesday, January 12, 2021 10:32 AM
Page 97 of 104
Kundeninformation
9-1
9
GAU53562

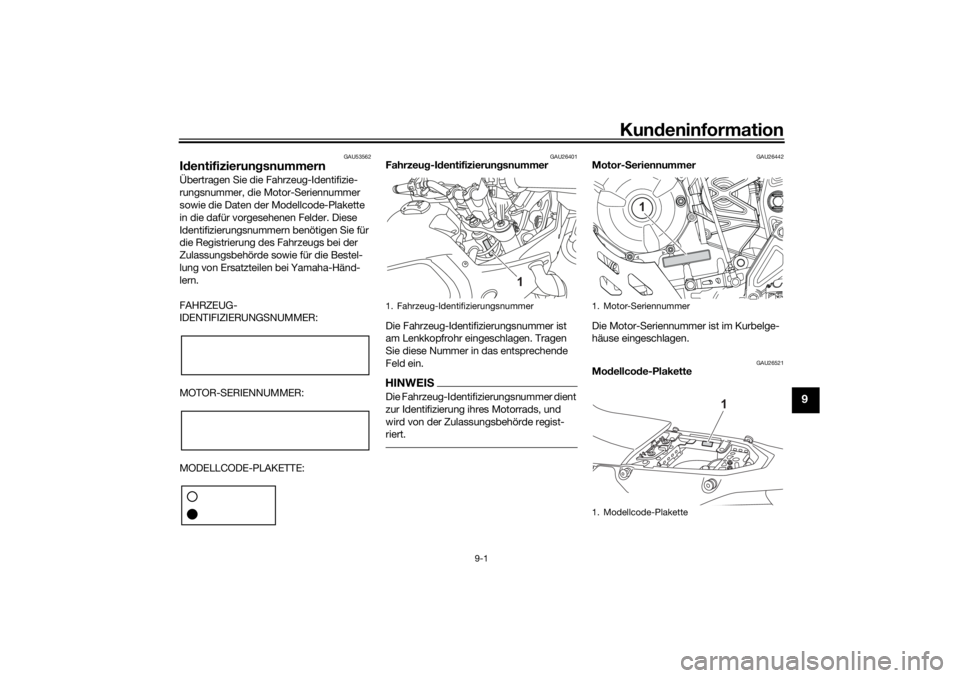

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UBEHGAG0.book Page 1 Tuesday, January 12, 2021 10:32 AM
Page 98 of 104
Kundeninformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händler.
GAU69910
Dia gnose- Steckver bin derDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU85300
Fahrzeu gdaten-Aufzeichnun gDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
Fahrzeugstatus und Motorleistungs-
daten
Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
1. Diagnose-Steckverbinder
1
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
UBEHGAG0.book Page 2 Tuesday, January 12, 2021 10:32 AM
Page 99 of 104
Kundeninformation
9-3
9
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver- walten.
Mit dem Einverständnis des Fahrzeu-
geigentümers
Im Falle von gesetzlicher Verpflich-
tung
Im Falle von Rechtsstreitigkeiten von
Yamaha
Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehen
UBEHGAG0.book Page 3 Tuesday, January 12, 2021 10:32 AM
Page 100 of 104
10-1
10
IndexAAbblendschalter .................................... 3-14
Abgaskatalysator .................................. 3-20
ABS ....................................................... 3-16
ABS off-Warnleuchte .............................. 3-5
ABS-Warnleuchte ................................... 3-5
Antriebsketten-Durchhang.................... 6-25
Antriebskette, reinigen und
schmieren ........................................... 6-26
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-5BBatterie ................................................. 6-31
Blinker-Kontrollleuchten ......................... 3-3
Blinkerlampe, auswechseln .................. 6-35
Blinkerschalter ...................................... 3-14
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-27
Bremsflüssigkeitsstand, prüfen ............ 6-23
Bremsflüssigkeit, wechseln .................. 6-24
Bremslichtschalter ................................ 6-22DDatenaufzeichnung, Fahrzeug ................ 9-2
Diagnose-Steckverbinder ....................... 9-2EEinfahrvorschriften .................................. 5-1FFahrzeug-Identifizierungsnummer .......... 9-1
Fahrzeugleuchten ................................. 6-34
Federbein, einstellen............................. 3-24
Fehlersuchdiagramm ............................ 6-37
Fehlersuche .......................................... 6-36
Fernlicht-Kontrollleuchte ........................ 3-3
Fußbremshebel ..................................... 3-16 Fußbrems- und Schalthebel, prüfen
und schmieren ................................... 6-28
Fußschalthebel ..................................... 3-15
GGasdrehgriff und Gaszug, kontrollieren und schmieren............... 6-27HHandbremshebel .................................. 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Hinterradaufhängung, sc hmieren ......... 6-29
Hupenschalter ...................................... 3-14IIdentifizierungsnummern ........................ 9-1KKanister ................................................ 6-11
Kennzeichenbeleuchtung ..................... 6-35
Kontrollleuchten und Warnleuchten ....... 3-3
Kraftstoff............................................... 3-18
Kraftstofftank-Überlaufschlauch .......... 3-20
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-15
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-15
Kupplungshebel-Spiel, einstellen ......... 6-21LLage der Teile ......................................... 2-1
Lagern .................................................... 7-3
Leerlauf-Kontrollleuchte ......................... 3-3
Lenkerarmaturen .................................. 3-13
Lenkung, prüfen ................................... 6-30
Lichthupenschalter ............................... 3-14 Luftfilterelement und Ablassschlauch,
wechseln und reinigen ........................6-16
MModellcode-Plakette ...............................9-1
Motoröl und Ölfilterpatrone...................6-12
Motorrad aufbocken .............................6-36
Motor-Seriennummer..............................9-1
Motor starten ..........................................5-2
Motorstoppschalter...............................3-14
Motor überhitzt .....................................6-38
Multifunktionsmesser-Einheit..................3-6OÖldruck-Warnleuchte ..............................3-3PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-21
Radlager, prüfen ...................................6-31
Reifen ....................................................6-18
Rücklicht/Bremslicht .............................6-34SSchalten ..................................................5-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen........................6-22
Scheinwerferlichtkegel, einstellen .........3-21
Schwingen-Drehpunkte, schmieren......6-29
Seitenständer ........................................3-28
Seitenständer, prüfen und schmieren ...6-29
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-32
Sitzbank ................................................3-20
Spanngurt-Halterungen ........................3-26
Spiel des Gasdrehgriffs, prüfen ............6-18
UBEHGAG0.book Page 1 Tuesday, January 12, 2021 10:32 AM
