ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
2
3
4
5
67
8
9

FAU19852
Huile moteur et cartouche du
filtre à huile
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient éga-
lement de changer l’huile et de rempla-
cer la cartouche du filtre à huile aux
fréquences spécifiées dans le tableau
des entretiens et graissages périodi-
ques.
Contrôle du niveau d’huile
1. Dresser le véhicule sur sa béquille
centrale.
ATTENTION:

FCA11290
Le contrôle du niveau d’huile doit
s’effectuer le moteur froid sous pei-
ne de fausser le résultat.
N.B.:
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut

entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le
faire chauffer pendant deux minu-
tes, puis le couper.3. Attendre deux minutes que l’huile
se stabilise, puis vérifier son ni-
veau à travers le hublot de contrô-
le, situé au côté inférieur gauche
du carter moteur.
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum et

maximum.
4. Si le niveau d’huile moteur est infé-
rieur au repère de niveau mini-
mum, ajouter de l’huile moteur du
type recommandé jusqu’au niveauspécifié.
Changement de l’huile moteur
(avec ou sans remplacement de la
cartouche du filtre à huile)
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
3. Retirer le bouchon de remplissage
et la vis de vidange afin de vidan-
ger l’huile du carter moteur.

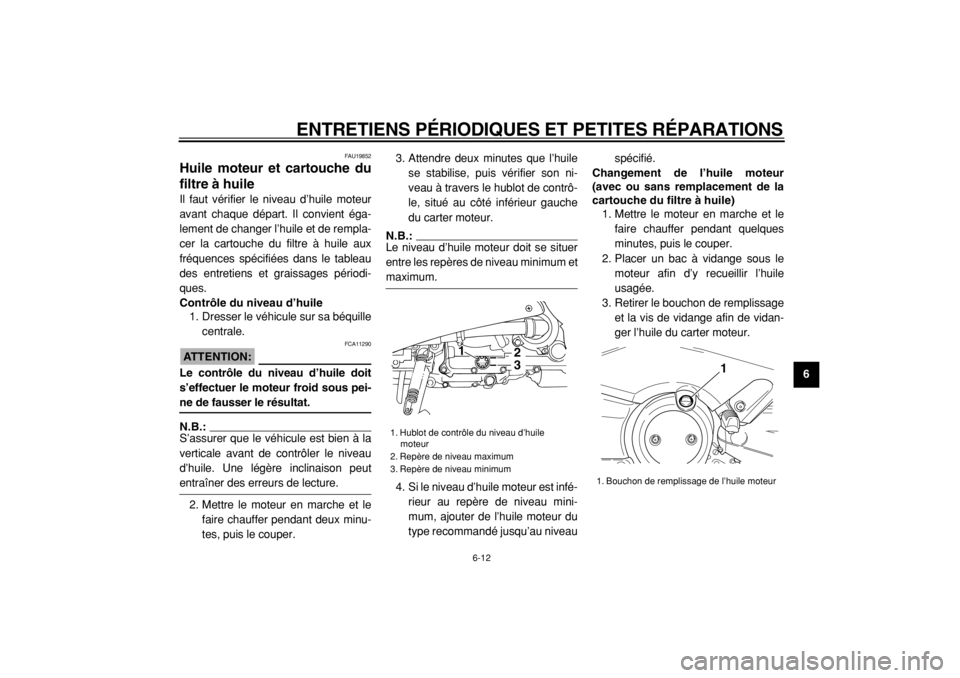

1. Hublot de contrôle du niveau d’huile
moteur
2. Repère de niveau maximum
3. Repère de niveau minimum1
32

1. Bouchon de remplissage de l’huile moteur
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
2
3
4
5
67
8
9
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum et

maximum.
7. Si le niveau d’huile moteur est infé-
rieur au repère de niveau mini-
mum, ajouter de l’huile moteur du
type recommandé jusqu’au niveau
spécifié.
8. Insérer la jauge dans l’orifice de
remplissage, puis serrer le bou-
chon de remplissage d’huile.
ATTENTION:

FCA11260
S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter de chaî-
ne secondaire.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de
refroidissement avant chaque départ. Il
convient également de changer le liqui-
de de refroidissement aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU20122
Contrôle du niveau
1. Placer le véhicule sur un plan hori-
zontal et veiller à ce qu’il soit dres-
sé à la verticale.
N.B.:


Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur
froid, car il varie en fonction de la
température du moteur.

S’assurer que le véhicule soit bien
à la verticale avant de contrôler le
niveau du liquide de refroidisse-
ment. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Retirer le cache du vase d’expan-
sion après avoir retiré sa vis.
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
2
3
4
5
67
8
9

FAU23290

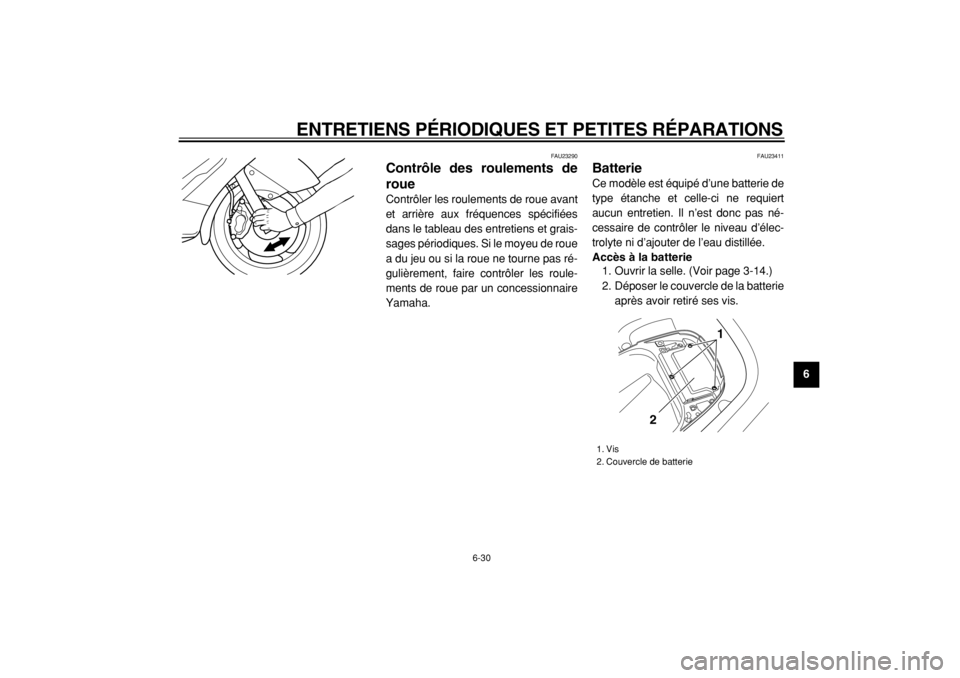

Contrôle des roulements de
roue
Contrôler les roulements de roue avant
et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques. Si le moyeu de roue
a du jeu ou si la roue ne tourne pas ré-
gulièrement, faire contrôler les roule-
ments de roue par un concessionnaire
Yamaha.
FAU23411
Batterie
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert
aucun entretien. Il n’est donc pas né-
cessaire de contrôler le niveau d’élec-
trolyte ni d’ajouter de l’eau distillée.
Accès à la batterie
1. Ouvrir la selle. (Voir page 3-14.)
2. Déposer le couvercle de la batterie
après avoir retiré ses vis.
1. Vis
2. Couvercle de batterie
1
2
