YAMAHA TMAX 2006 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
2
3
4
5
67
8
9

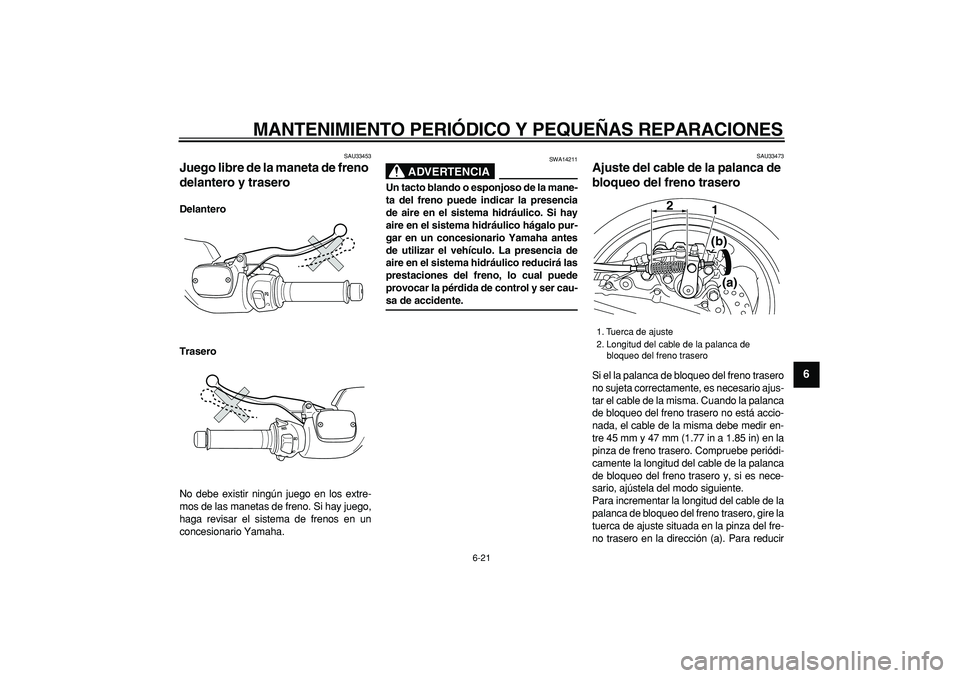

SAU33453
Juego libre de la maneta de freno
delantero y trasero
Delantero
Trasero
No debe existir ningún juego en los extre-
mos de las manetas de freno. Si hay juego,
haga revisar el sistema de frenos en un
concesionario Yamaha.
ADVERTENCIA

SWA14211
Un tacto blando o esponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
SAU33473
Ajuste del cable de la palanca de
bloqueo del freno trasero
Si el la palanca de bloqueo del freno trasero
no sujeta correctamente, es necesario ajus-
tar el cable de la misma. Cuando la palanca
de bloqueo del freno trasero no está accio-
nada, el cable de la misma debe medir en-
tre 45 mm y 47 mm (1.77 in a 1.85 in) en la
pinza de freno trasero. Compruebe periódi-
camente la longitud del cable de la palanca
de bloqueo del freno trasero y, si es nece-
sario, ajústela del modo siguiente.
Para incrementar la longitud del cable de la
palanca de bloqueo del freno trasero, gire la
tuerca de ajuste situada en la pinza del fre-
no trasero en la dirección (a). Para reducir
1. Tuerca de ajuste
2. Longitud del cable de la palanca de
bloqueo del freno trasero
2
1
(b)
(a)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
1
2
3
4
5
6
7
8
9

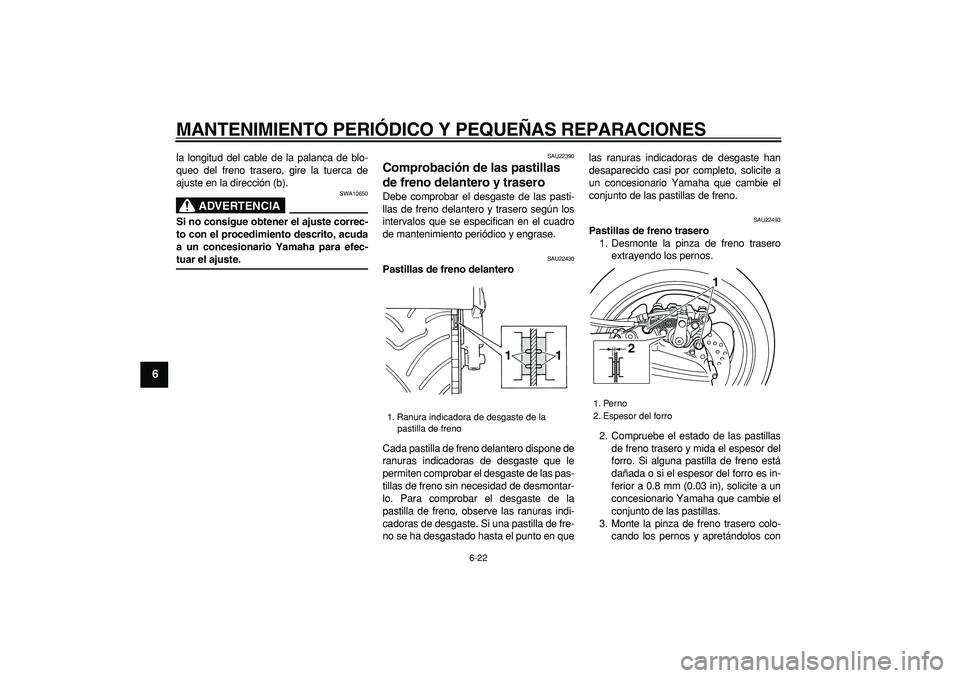

la longitud del cable de la palanca de blo-
queo del freno trasero, gire la tuerca de
ajuste en la dirección (b).
ADVERTENCIA

SWA10650
Si no consigue obtener el ajuste correc-
to con el procedimiento descrito, acuda
a un concesionario Yamaha para efec-
tuar el ajuste.
SAU22390
Comprobación de las pastillas
de freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22430
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de las pas-
tillas de freno sin necesidad de desmontar-
lo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indi-
cadoras de desgaste. Si una pastilla de fre-
no se ha desgastado hasta el punto en quelas ranuras indicadoras de desgaste han
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22493
Pastillas de freno trasero
1. Desmonte la pinza de freno trasero
extrayendo los pernos.
2. Compruebe el estado de las pastillas
de freno trasero y mida el espesor del
forro. Si alguna pastilla de freno está
dañada o si el espesor del forro es in-
ferior a 0.8 mm (0.03 in), solicite a un
concesionario Yamaha que cambie el
conjunto de las pastillas.
3. Monte la pinza de freno trasero colo-
cando los pernos y apretándolos con
1. Ranura indicadora de desgaste de la
pastilla de freno
1 1

1. Perno
2. Espesor del forro
1
2

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
2
3
4
5
67
8
9

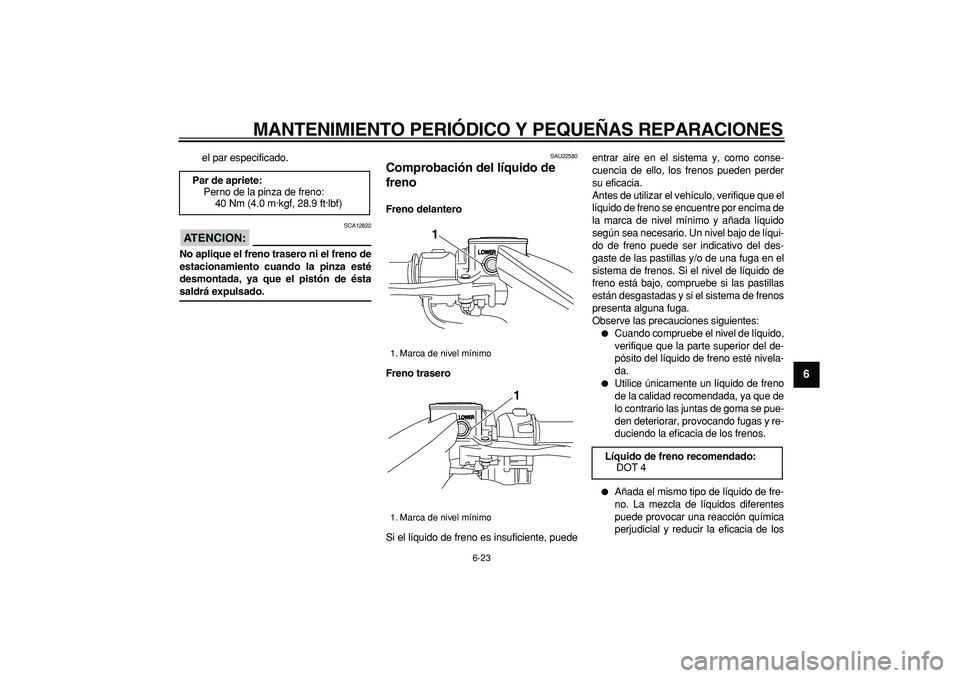

el par especificado.
ATENCION:

SCA12822
No aplique el freno trasero ni el freno de
estacionamiento cuando la pinza esté
desmontada, ya que el pistón de ésta
saldrá expulsado.
SAU22580
Comprobación del líquido de
freno
Freno delantero
Freno trasero
Si el líquido de freno es insuficiente, puedeentrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.

Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.

Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
Par de apriete:
Perno de la pinza de freno:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
1

Líquido de freno recomendado:
DOT 4

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
1
2
3
4
5
6
7
8
9

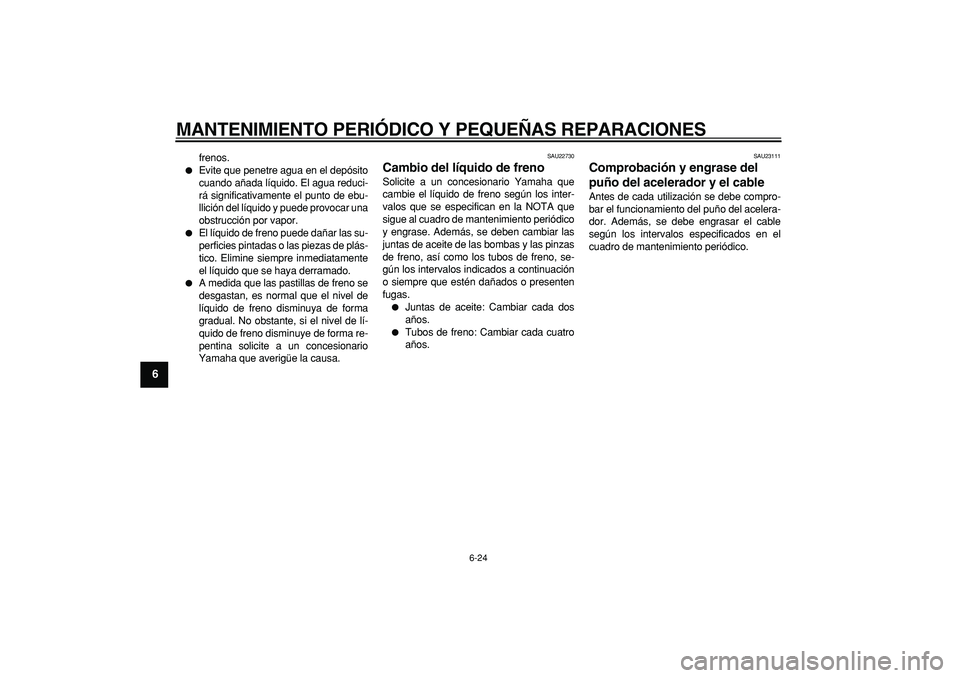

frenos.

Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.

El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.

A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22730
Cambio del líquido de freno
Solicite a un concesionario Yamaha que
cambie el líquido de freno según los inter-
valos que se especifican en la NOTA que
sigue al cuadro de mantenimiento periódico
y engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos
años.

Tubos de freno: Cambiar cada cuatro
años.
SAU23111
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
2
3
4
5
67
8
9

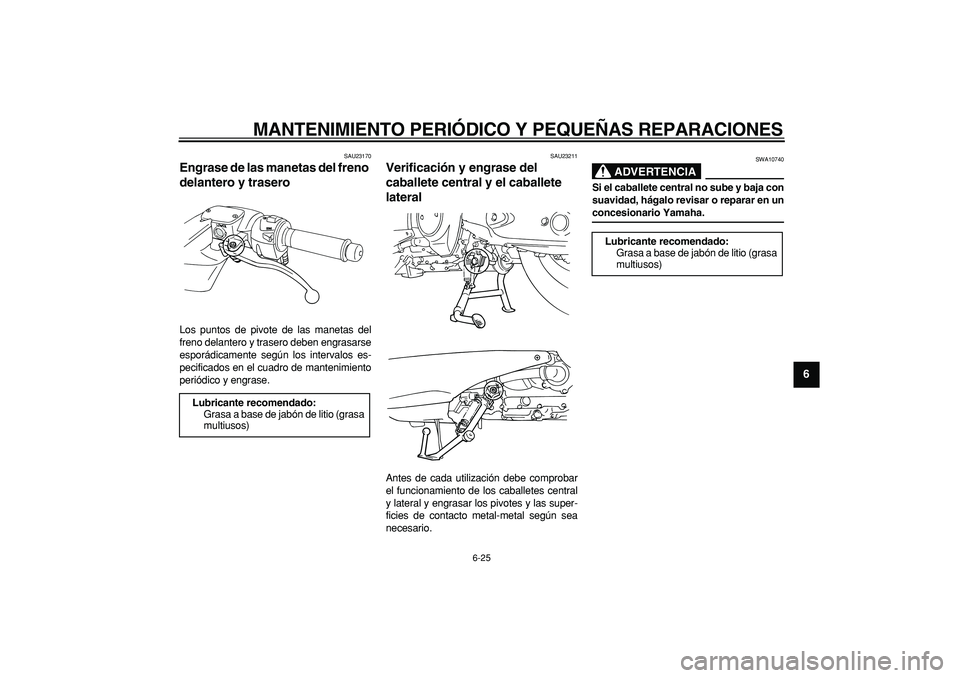

SAU23170
Engrase de las manetas del freno
delantero y trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasarse
esporádicamente según los intervalos es-
pecificados en el cuadro de mantenimiento
periódico y engrase.
SAU23211
Verificación y engrase del
caballete central y el caballete
lateral
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA

SWA10740
Si el caballete central no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
1
2
3
4
5
6
7
8
9

SAU23271
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:

SCA10590
Si observa cualquier daño en la horqui-
lla delantera o ésta no funciona con sua-
vidad, hágala revisar o reparar en un
concesionario Yamaha.
SAU23280
Comprobación de la dirección
Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
2
3
4
5
67
8
9

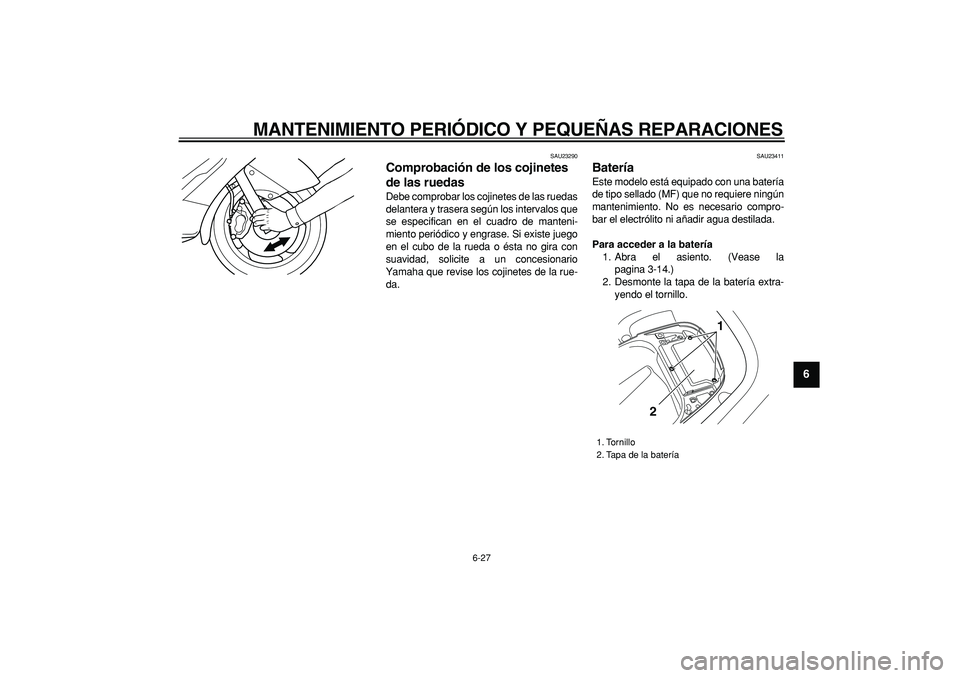

SAU23290
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU23411
Batería
Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
Para acceder a la batería
1. Abra el asiento. (Vease la
pagina 3-14.)
2. Desmonte la tapa de la batería extra-
yendo el tornillo.
1. Tornillo
2. Tapa de la batería
1
2

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
1
2
3
4
5
6
7
8
9

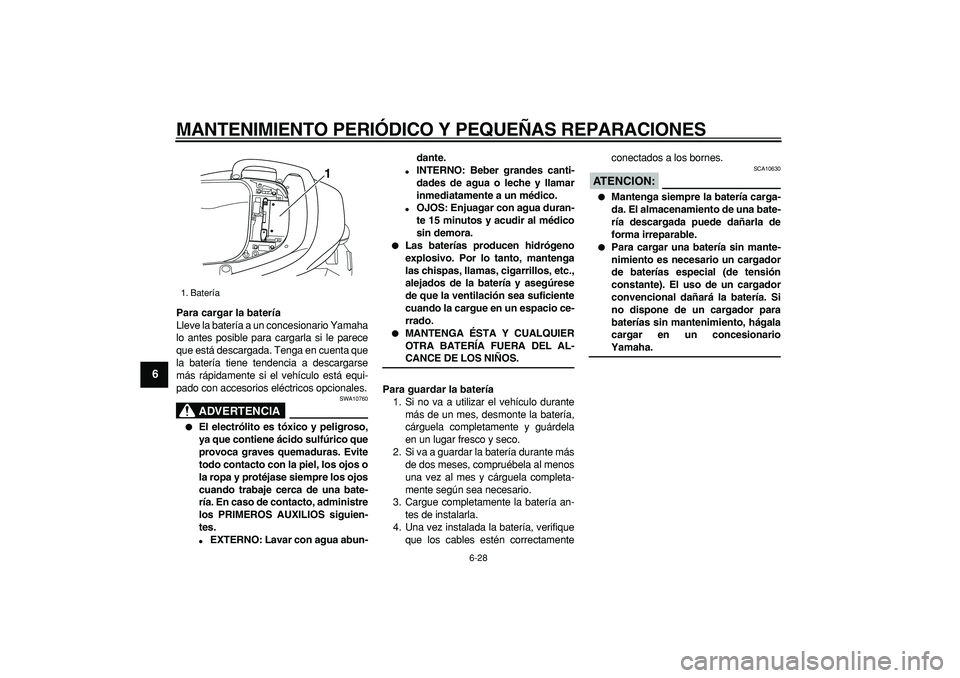

Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ADVERTENCIA

SWA10760

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.

EXTERNO: Lavar con agua abun-dante.

INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.

OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para guardar la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamenteconectados a los bornes.
ATENCION:

SCA10630

Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.

Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para
baterías sin mantenimiento, hágala
cargar en un concesionario
Yamaha.
1. Batería
1

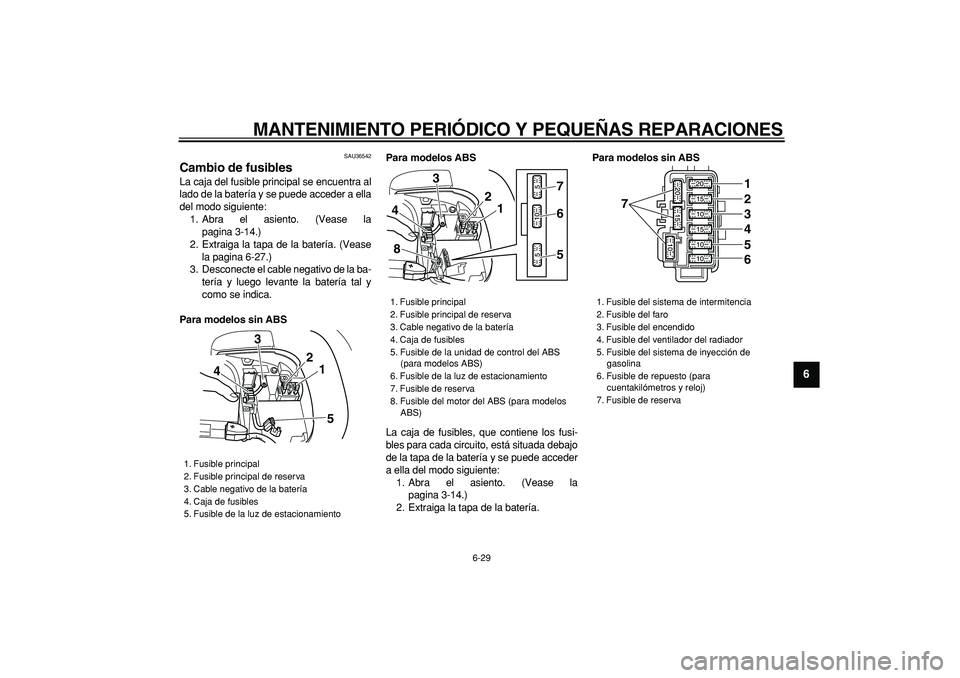

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
2
3
4
5
67
8
9

SAU36542
Cambio de fusibles
La caja del fusible principal se encuentra al
lado de la batería y se puede acceder a ella
del modo siguiente:
1. Abra el asiento. (Vease la
pagina 3-14.)
2. Extraiga la tapa de la batería. (Vease
la pagina 6-27.)
3. Desconecte el cable negativo de la ba-
tería y luego levante la batería tal y
como se indica.
Para modelos sin ABSPara modelos ABS
La caja de fusibles, que contiene los fusi-
bles para cada circuito, está situada debajo
de la tapa de la batería y se puede acceder
a ella del modo siguiente:
1. Abra el asiento. (Vease la
pagina 3-14.)
2. Extraiga la tapa de la batería.
Para modelos sin ABS
1. Fusible principal
2. Fusible principal de reserva
3. Cable negativo de la batería
4. Caja de fusibles
5. Fusible de la luz de estacionamiento
3
2
4
51

1. Fusible principal
2. Fusible principal de reserva
3. Cable negativo de la batería
4. Caja de fusibles
5. Fusible de la unidad de control del ABS
(para modelos ABS)
6. Fusible de la luz de estacionamiento
7. Fusible de reserva
8. Fusible del motor del ABS (para modelos
ABS)
3
2
4
1
8
765

1. Fusible del sistema de intermitencia
2. Fusible del faro
3. Fusible del encendido
4. Fusible del ventilador del radiador
5. Fusible del sistema de inyección de
gasolina
6. Fusible de repuesto (para
cuentakilómetros y reloj)
7. Fusible de reserva
7
123456

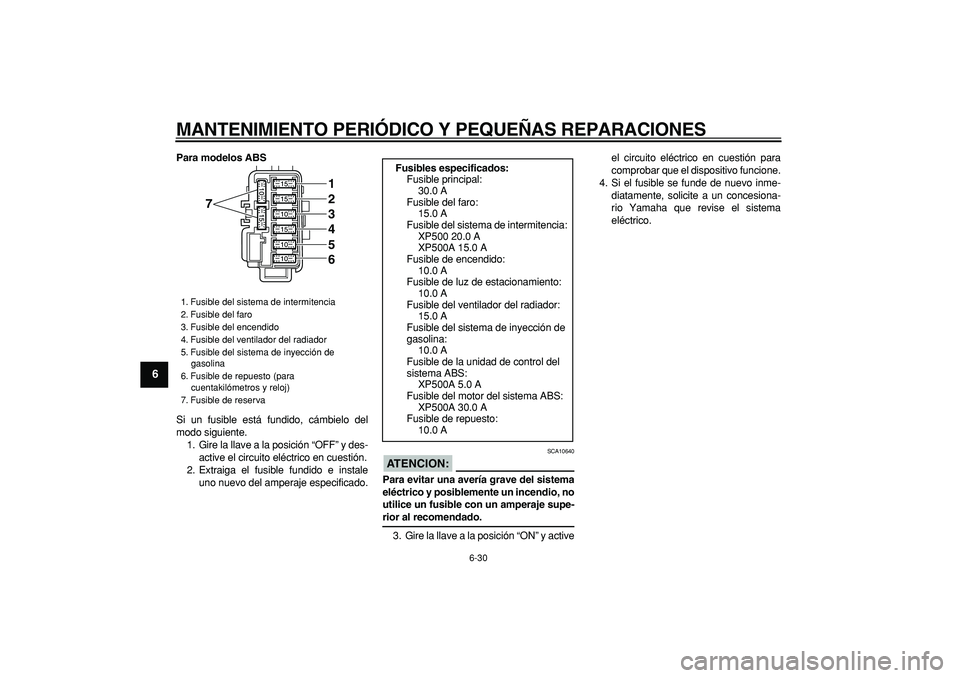

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
1
2
3
4
5
6
7
8
9

Para modelos ABS
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:

SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-
rior al recomendado.
3. Gire la llave a la posición “ON” y activeel circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
1. Fusible del sistema de intermitencia
2. Fusible del faro
3. Fusible del encendido
4. Fusible del ventilador del radiador
5. Fusible del sistema de inyección de
gasolina
6. Fusible de repuesto (para
cuentakilómetros y reloj)
7. Fusible de reserva
7
123456

Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
XP500 20.0 A
XP500A 15.0 A
Fusible de encendido:
10.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador del radiador:
15.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de la unidad de control del
sistema ABS:
XP500A 5.0 A
Fusible del motor del sistema ABS:
XP500A 30.0 A
Fusible de repuesto:
10.0 A
