YAMAHA TMAX 2006 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
2
3
4
5
67
8
9

SAU23760
Cambio de la bombilla del faro
Este modelo está equipado con un faro do-
tado de bombilla de cuarzo. Si se funde la
bombilla del faro, cámbiela del modo si-
guiente.
1. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.
2. Desmonte el portabombillas del faro y
luego extraiga la bombilla fundida.
ADVERTENCIA

SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hasta
que se haya enfriado.
3. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
ATENCION:

SCA10660
No toque la parte de cristal de la bombi-
lla del faro para no mancharla de aceite,
ya que de lo contrario perdería transpa-
rencia, luminosidad y durabilidad. Elimi-
ne completamente toda suciedad y
marcas de dedos en la bombilla del farocon un trapo humedecido en alcohol o
diluyente.
4. Monte la tapa de la bombilla del faro y
conecte el acoplador.
5. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
1. Acoplador del faro
2. Tapa de la bombilla del faro
1
2

1. Portabombillas del faro
2. Desenganchar.
1
2

1. No tocar la parte de cristal de la bombilla.
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
1
2
3
4
5
6
7
8
9

SAU25880

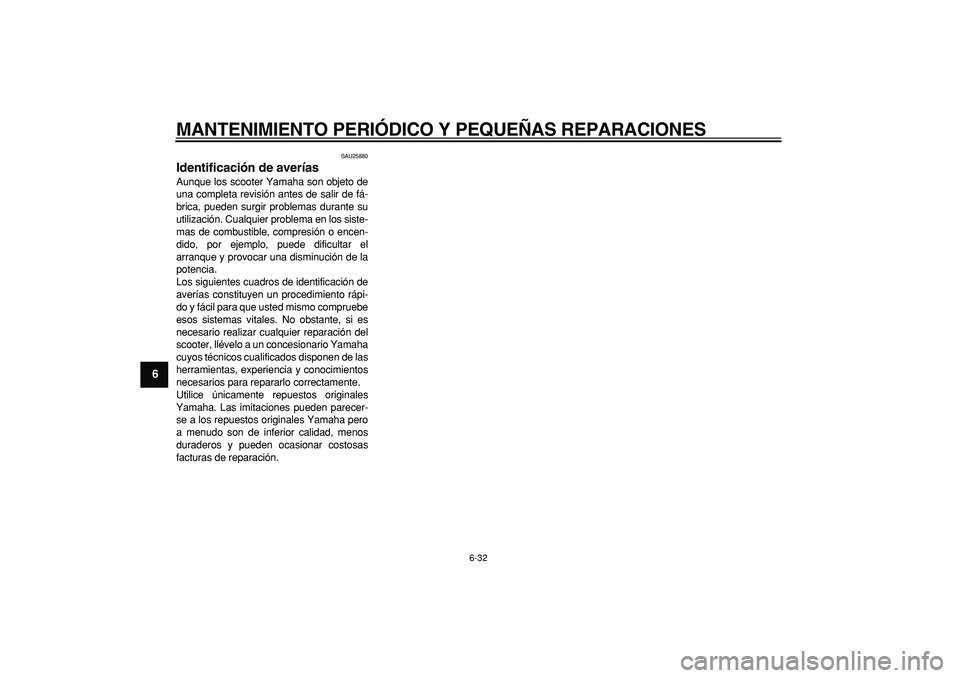

Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
scooter, llévelo a un concesionario Yamaha
cuyos técnicos cualificados disponen de las
herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.

MANTENIMIENTO PERI ÓDICO Y PEQUE ÑAS REPARACIONES
6-33 2
3
4
5
67
8
9
SAU25911

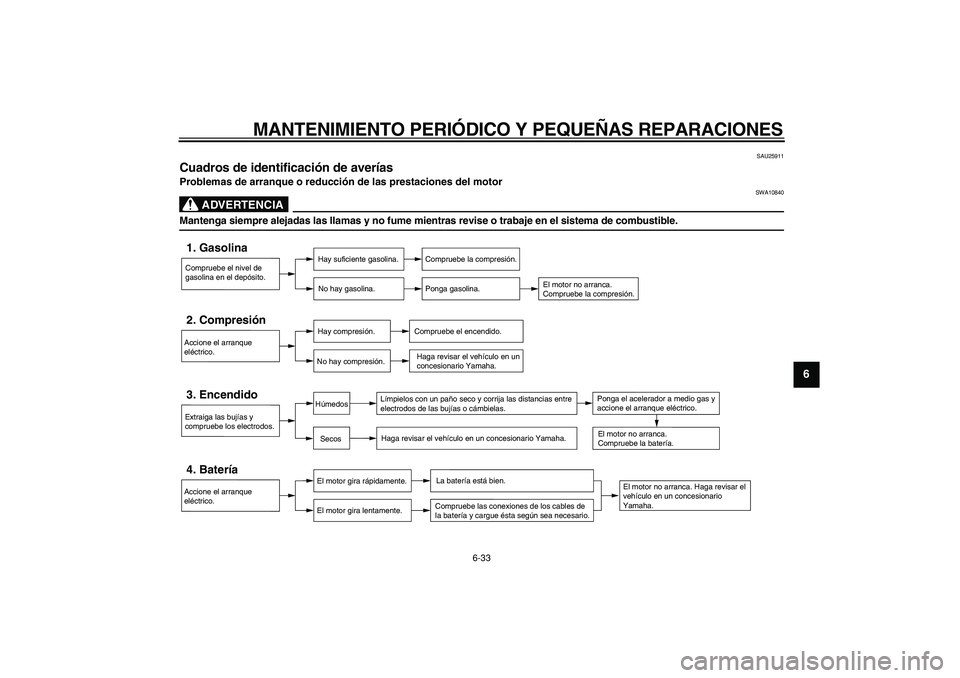

Cuadros de identificaci ón de aver ías
Problemas de arranque o reducci ón de las prestaciones del motor
ADVERTENCIA

SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje\
en el sistema de combustible.
Compruebe el nivel de
gasolina en el dep ósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresi ón.
Ponga gasolina.
El motor no arranca.
Compruebe la compresi ón.
Accione el arranque
el éctrico.2. Compresi ón
Hay compresi ón.
No hay compresi ón.
Compruebe el encendido.
Haga revisar el veh ículo en un
concesionario Yamaha.
Extraiga las buj ías y
compruebe los electrodos.3. Encendido
L ímpielos con un pa ño seco y corrija las distancias entre
electrodos de las buj ías o c ámbielas.
Haga revisar el veh ículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
veh ículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la bater ía.
Accione el arranque
el éctrico.4. Bater ía
El motor gira r ápidamente.
El motor gira lentamente.
La bater ía est á bien.Compruebe las conexiones de los cables de
la bater ía y cargue ésta seg ún sea necesario.
SecosH úmedos
Ponga el acelerador a medio gas y
accione el arranque el éctrico.

MANTENIMIENTO PERI ÓDICO Y PEQUE ÑAS REPARACIONES
6-34
1
2
3
4
5
6
7
8
9

Sobrecalentamiento del motor
ADVERTENCIA

SWA10400

No quite el tap ón del radiador cuando el motor y el radiador est én calientes. Puede salir un chorro a presi ón de l íquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enf\
riado el motor.

Despu és de extraer el perno de retenci ón del tap ón del radiador coloque un trapo grueso, como una toalla, sobre él; luego
gire lentamente el tap ón en el sentido contrario al de las agujas del reloj hasta el tope para \
que se libere toda la presi ón
residual. Cuando deje de o írse el silbido, presione el tap ón hacia abajo mientras lo gira en el sentido contrario al de las
agujas del reloj y luego extr áigalo.
NOTA:

Si no dispone de l íquido refrigerante, puede utilizar agua del grifo en su lugar de forma p\
rovisional, siempre que la cambie por el l íquido
refrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de l íquido
refrigerante en el dep ósito y en
el radiador.
El nivel de l íquido
refrigerante es correcto.El nivel de l íquido refrigerante
est á bajo. Verifique si existen
fugas en el sistema de
refrigeraci ón.
Haga revisar y reparar el
sistema de refrigeraci ón por un
concesionario Yamaha.A ñada l íquido refrigerante.
(V éase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeraci ón por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.

7-1
2
3
4
5
6
78
9

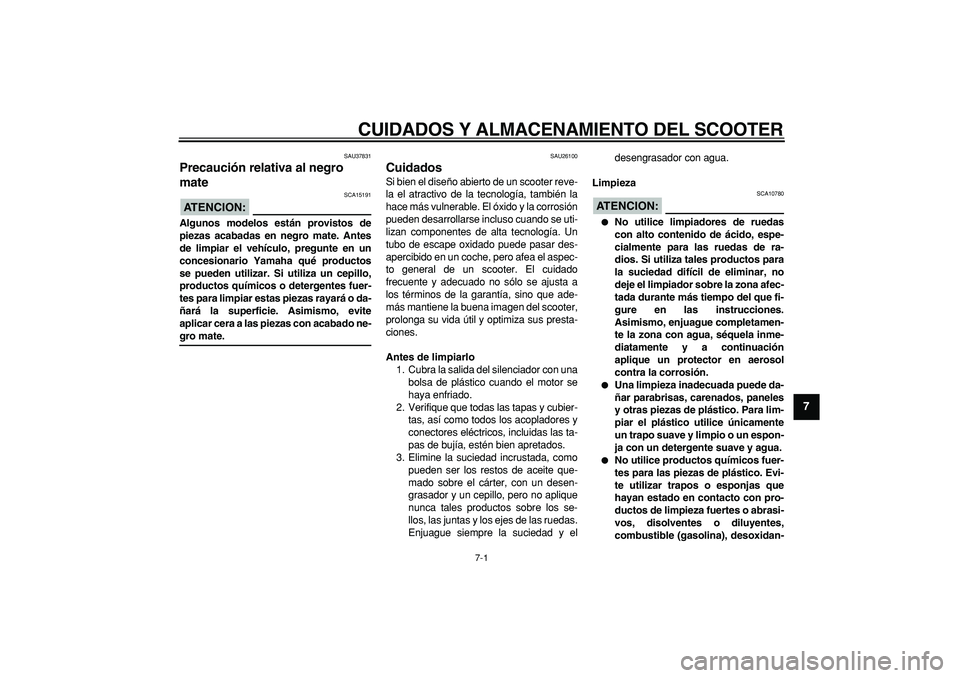

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
SAU37831
Precaución relativa al negro
mate
ATENCION:

SCA15191
Algunos modelos están provistos de
piezas acabadas en negro mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado ne-
gro mate.
SAU26100
Cuidados
Si bien el diseño abierto de un scooter reve-
la el atractivo de la tecnología, también la
hace más vulnerable. El óxido y la corrosión
pueden desarrollarse incluso cuando se uti-
lizan componentes de alta tecnología. Un
tubo de escape oxidado puede pasar des-
apercibido en un coche, pero afea el aspec-
to general de un scooter. El cuidado
frecuente y adecuado no sólo se ajusta a
los términos de la garantía, sino que ade-
más mantiene la buena imagen del scooter,
prolonga su vida útil y optimiza sus presta-
ciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas y los ejes de las ruedas.
Enjuague siempre la suciedad y eldesengrasador con agua.
Limpieza
ATENCION:

SCA10780

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.

Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles
y otras piezas de plástico. Para lim-
piar el plástico utilice únicamente
un trapo suave y limpio o un espon-
ja con un detergente suave y agua.

No utilice productos químicos fuer-
tes para las piezas de plástico. Evi-
te utilizar trapos o esponjas que
hayan estado en contacto con pro-
ductos de limpieza fuertes o abrasi-
vos, disolventes o diluyentes,
combustible (gasolina), desoxidan-

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
1
2
3
4
5
6
7
8
9

tes o antioxidantes, líquido de fre-
nos, anticongelante o electrólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.

Scooters provistos de parabrisas:
No utilice limpiadores fuertes o es-
ponjas duras, ya que pueden deslu-
cir o rayar. Algunos productos de
limpieza para plásticos pueden de-
jar rayas sobre el parabrisas. Prue-
be el producto sobre un pequeña
parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícilacceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al mar
o en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que utilice la motocicleta
con lluvia, junto al mar o en calles donde se
haya esparcido sal.NOTA:

La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.
1. Lave el scooter con agua fría y un de-
tergente suave cuando el motor se
haya enfriado.
ATENCION:

SCA10790
No utilice agua caliente, ya que incre-
menta la acción corrosiva de la sal.
2. Aplique un protector contra la corro-
sión en aerosol sobre todas las super-
ficies de metal, incluidas las
superficies cromadas y chapadas con
níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamuza o
un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable.)
3. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por com-
pleto antes de guardarlo o cubrirlo.
ADVERTENCIA

SWA10940

Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y
los forros de freno con un limpiador

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-3
2
3
4
5
6
78
9

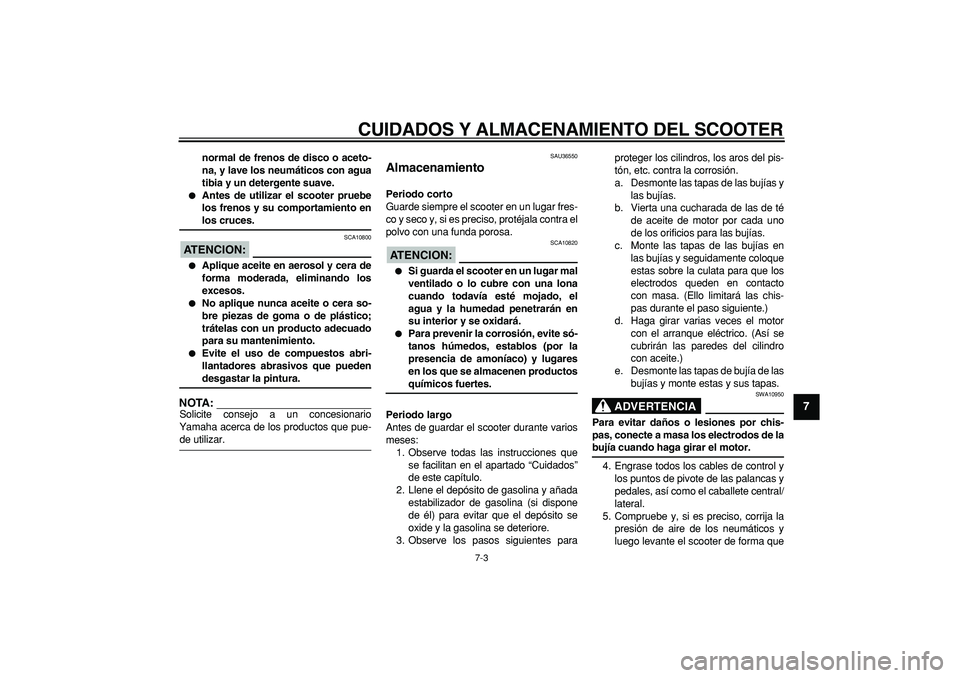

normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave.

Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
los cruces.
ATENCION:

SCA10800

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA:

Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-
de utilizar.
SAU36550
Almacenamiento
Periodo corto
Guarde siempre el scooter en un lugar fres-
co y seco y, si es preciso, protéjala contra el
polvo con una funda porosa.
ATENCION:

SCA10820

Si guarda el scooter en un lugar mal
ventilado o lo cubre con una lona
cuando todavía esté mojado, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar el scooter durante varios
meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes paraproteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios para las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite.)
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
ADVERTENCIA

SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de la
bujía cuando haga girar el motor.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego levante el scooter de forma que

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-4
1
2
3
4
5
6
7
8
9

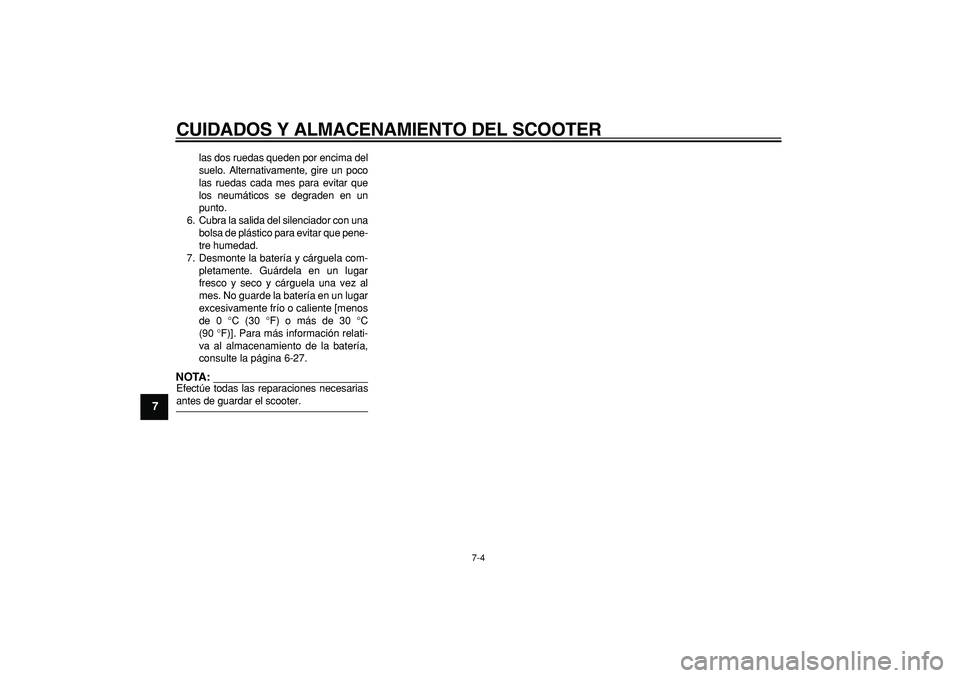

las dos ruedas queden por encima del
suelo. Alternativamente, gire un poco
las ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C
(90 °F)]. Para más información relati-
va al almacenamiento de la batería,
consulte la página 6-27.
NOTA:

Efectúe todas las reparaciones necesarias
antes de guardar el scooter.

8-1
2
3
4
5
6
7
89

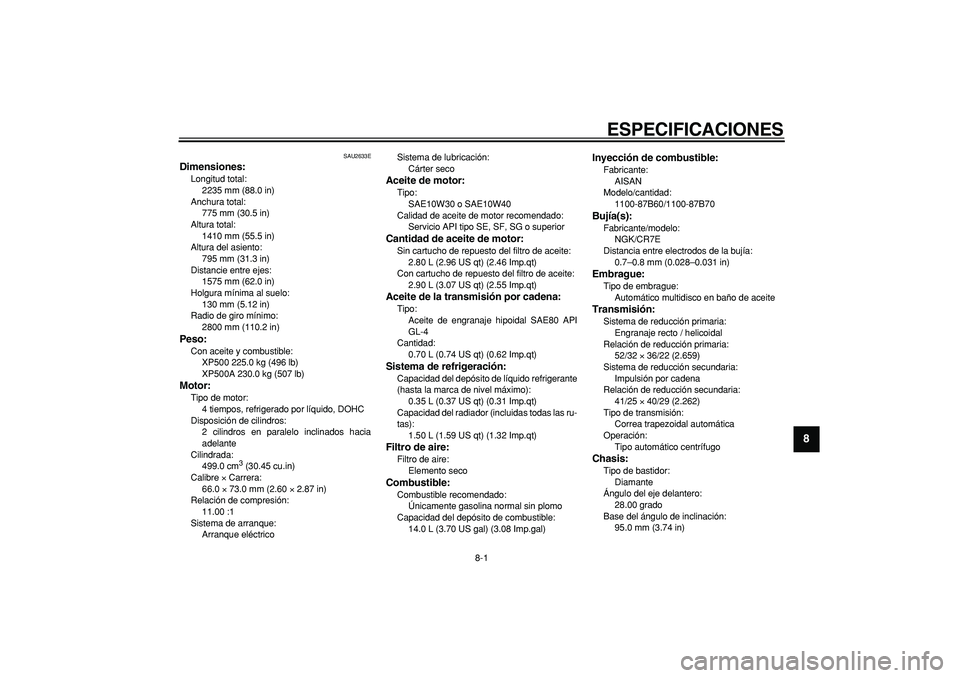

ESPECIFICACIONES
SAU2633E
Dimensiones:
Longitud total:
2235 mm (88.0 in)
Anchura total:
775 mm (30.5 in)
Altura total:
1410 mm (55.5 in)
Altura del asiento:
795 mm (31.3 in)
Distancie entre ejes:
1575 mm (62.0 in)
Holgura mínima al suelo:
130 mm (5.12 in)
Radio de giro mínimo:
2800 mm (110.2 in)
Peso:
Con aceite y combustible:
XP500 225.0 kg (496 lb)
XP500A 230.0 kg (507 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
2 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
499.0 cm
3

(30.45 cu.in)
Calibre
×
Carrera:
66.0
×
73.0 mm (2.60
×
2.87 in)
Relación de compresión:
11.00 :1
Sistema de arranque:
Arranque eléctricoSistema de lubricación:
Cárter seco

Aceite de motor:
Tipo:
SAE10W30 o SAE10W40
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Con cartucho de repuesto del filtro de aceite:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Aceite de la transmisión por cadena:
Tipo:
Aceite de engranaje hipoidal SAE80 API
GL-4
Cantidad:
0.70 L (0.74 US qt) (0.62 Imp.qt)
Sistema de refrigeración:
Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.35 L (0.37 US qt) (0.31 Imp.qt)
Capacidad del radiador (incluidas todas las ru-
tas):
1.50 L (1.59 US qt) (1.32 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento seco
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Inyección de combustible:
Fabricante:
AISAN
Modelo/cantidad:
1100-87B60/1100-87B70
Bujía(s):
Fabricante/modelo:
NGK/CR7E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Embrague:
Tipo de embrague:
Automático multidisco en baño de aceite
Transmisión:
Sistema de reducción primaria:
Engranaje recto / helicoidal
Relación de reducción primaria:
52/32
×
36/22 (2.659)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
41/25
×
40/29 (2.262)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
Chasis:
Tipo de bastidor:
Diamante
Ángulo del eje delantero:
28.00 grado
Base del ángulo de inclinación:
95.0 mm (3.74 in)

ESPECIFICACIONES
8-2
1
2
3
4
5
6
7
8
9

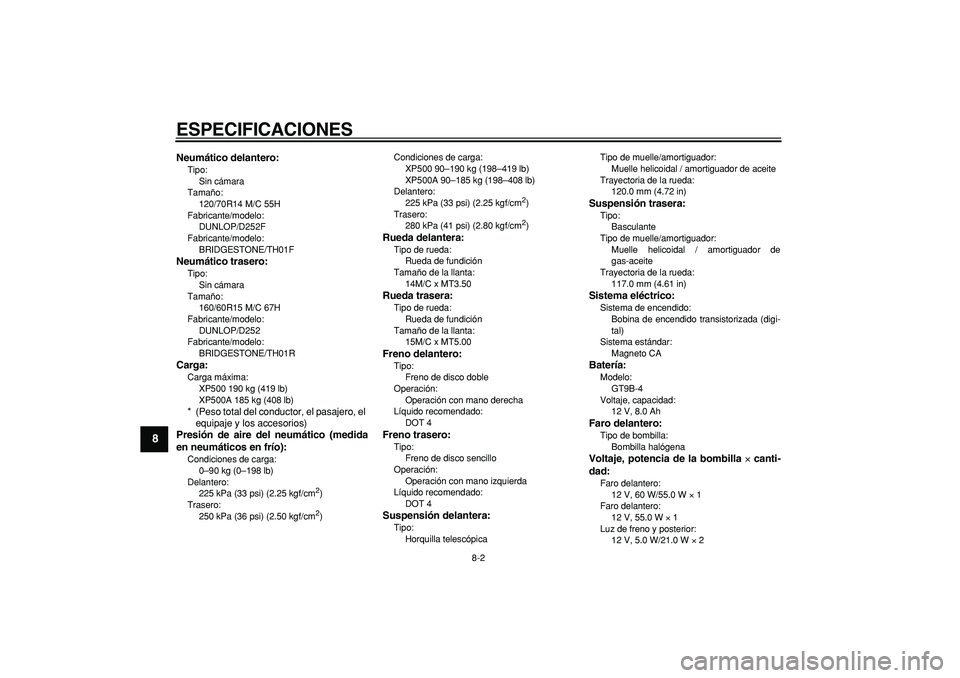

Neumático delantero:
Tipo:
Sin cámara
Tamaño:
120/70R14 M/C 55H
Fabricante/modelo:
DUNLOP/D252F
Fabricante/modelo:
BRIDGESTONE/TH01F
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
160/60R15 M/C 67H
Fabricante/modelo:
DUNLOP/D252
Fabricante/modelo:
BRIDGESTONE/TH01R
Carga:
Carga máxima:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)

Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm
2

)Condiciones de carga:
XP500 90–190 kg (198–419 lb)
XP500A 90–185 kg (198–408 lb)
Delantero:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Trasero:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
14M/C x MT3.50
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
15M/C x MT5.00
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópicaTipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)
Suspensión trasera:
Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
117.0 mm (4.61 in)
Sistema eléctrico:
Sistema de encendido:
Bobina de encendido transistorizada (digi-
tal)
Sistema estándar:
Magneto CA
Batería:
Modelo:
GT9B-4
Voltaje, capacidad:
12 V, 8.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla
×
canti-
dad:
Faro delantero:
12 V, 60 W/55.0 W
×
1
Faro delantero:
12 V, 55.0 W
×
1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W
×
2
